Type de produit	Système home cinéma 5.1 actif (subwoofer actif, enceintes satellites passives, enceinte centrale)
Marque	Canton
Modèle	Movie 2005.3
Alimentation	Secteur 230V~50Hz (subwoofer)
Consommation	Non communiquée
Dimensions (subwoofer)	Environ 300 x 300 x 400 mm
Poids (subwoofer)	Environ 8 kg
Dimensions (satellite)	Environ 150 x 200 x 250 mm
Poids (satellite)	Environ 2 kg
Dimensions (enceinte centrale)	Environ 400 x 150 x 200 mm
Poids (enceinte centrale)	Environ 3 kg
Fonctions principales	Reproduction sonore surround, subwoofer avec mise en circuit automatique, réglage volume et fréquence, mode amplification AUTO/ON
Rodage	15 à 20 heures de fonctionnement à volume normal
Entretien et nettoyage	Chiffon doux et sec ; ne pas utiliser de produits agressifs, abrasifs ou contenant de l'alcool
Sécurité	Ne pas ouvrir le coffret ; éviter l'humidité, les secousses, les sources de chaleur, le gel, l'exposition directe au soleil ; distance min. 10 cm des murs, 1 m des téléviseurs à tube ; ne pas toucher le câble secteur avec les mains mouillées ; débrancher en cas d'orage
Pièces détachées et réparabilité	Contacter le service après-vente Canton ou un revendeur agréé pour toute réparation ou remplacement
Garantie	5 ans sur les haut-parleurs passifs, 2 ans sur les subwoofers actifs
Informations générales	Notice disponible en français, allemand, italien ; support hotline : [phone] / 287-57

FOIRE AUX QUESTIONS - Movie 2005.3 CANTON

Comment brancher le subwoofer à l’amplificateur ?

Utilisez un câble Cinch pour la sortie PRE-OUT ou LFE de l’amplificateur vers l’entrée low level du subwoofer. Si votre ampli n’a pas de sortie subwoofer, connectez les sorties haut-parleurs de l’ampli à l’entrée high level du subwoofer en respectant la polarité.

Que faire si le subwoofer ne s’allume pas ?

Vérifiez que le câble d’alimentation est branché et que l’interrupteur est sur ON. Assurez-vous que le mode AUTO est activé et que l’amplificateur envoie un signal. Si rien ne fonctionne, testez un autre câble Cinch ou contactez le SAV.

Pourquoi mon subwoofer émet-il un ronflement ?

Cela peut venir d’un câble trop long, d’un câble non blindé, d’une boucle de masse ou d’un appareil parasite. Utilisez un câble plus court et blindé, branchez tous les appareils sur la même multiprise, ou installez un filtre secteur.

Comment régler le volume du subwoofer ?

Utilisez le potentiomètre de volume sur le subwoofer. Ajustez-le en fonction de l’écoute : un niveau trop élevé peut saturer et endommager les enceintes. Si le son est trop faible, augmentez aussi le niveau de sortie subwoofer de l’amplificateur.

Quelle est la phase de rodage recommandée ?

Le rodage dure 15 à 20 heures. Pendant cette période, écoutez à volume normal et variez les styles musicaux pour que les suspensions s’assouplissent et que les caractéristiques acoustiques s’épanouissent.

Puis-je poser un objet sur le subwoofer ?

Non, ne posez rien sur le subwoofer et ne le couvrez pas. La ventilation est essentielle pour éviter la surchauffe.

Quelle distance minimale respecter entre le subwoofer et un téléviseur à tube ?

Pour éviter les interférences magnétiques, maintenez une distance d’au moins 1 mètre entre le subwoofer et tout téléviseur à tube cathodique.

Comment nettoyer les enceintes ?

Utilisez un chiffon doux et sec. N’employez jamais de produits agressifs, abrasifs ou contenant de l’alcool, car ils risquent d’endommager la surface.

Que faire en cas de distorsion sonore ?

Baissez immédiatement le volume sur l’amplificateur. La distorsion peut endommager les haut-parleurs. Vérifiez que le niveau du subwoofer n’est pas trop élevé et que l’ampli n’est pas saturé.

Quelle est la durée de garantie pour ce système ?

Canton offre 5 ans de garantie sur les haut-parleurs passifs (satellites, centrale) et 2 ans sur le subwoofer actif. La garantie est valable pour le premier acheteur, avec l’emballage d’origine.

MODE D'EMPLOI Movie 2005.3 CANTON

FRA Bienvenue dans le monde de la pure music

Nous nous réjouissons que vous ayez choisi des enceintes de marque Canton. Elles réunissent les avantages qu'offrent des composants haut de gamme, notre longue expérience dans le développement audio et une fabrication très soignée. Il vous suffira de suivre quelques consignes pour vous assurer un maximum de plaisir. Vous les trouverez dans la présente notice d'utilisation.

Nous vous souhaitons un plaisir acoustique sans égal!

Consignes de sécurité	page 15
Positionnement dans la pièce	page 17
Montage et installation	page 18
Branchement subwoofer	page 20
Branchement des satellites	page 23
Configuration	page 23
Utilisation	page 24
Rodage	page 26
Diagnostic de défauts	page 26
Garantie	page 39

ESP Contenido

L'utilisateur est seul responsable de l'installation et du branchement conformes du Movie System. Canton n'assume en aucun cas la responsabilité pour les dommages ou les accidents causés par une installation ou un branchement techniquement non conformes.

FRA Consignes de sécurité

Prière de respecter les consignes de sécurité pour le choix de l'emplacement de votre Movie System, ainsi que lors de son utilisation et de son entretien!

FRA Choisir une surface plane

FRA Ne pas ouvrir le coffret

FRA Eviter toute exposition à l'humidité

ESP Evite la humedad

FRA Eviter toute secousse

ESP Evite vibraciones

FRA Placer à distance des sources de chaleur

FRA Ne pas exposer à de basses températures

FRA Eviter toute exposition directe au soleil

ESP Evite la luz solar directa

FRA Ne pas utiliser des produits agressifs, abrasifs ou contenant de l'alcool

FRA Consignes de sécurité

FRA Ne pas introduire la main dans le subwoofer ESP No toque el subwoofer

FRA Ne pas toucher le câble secteur avec les mains mouillées

FRA Ne pas couvrir le subwoofer et ne rien poser dessus

FRA Ne pas jeter dans les ordures ménagères

FRA Débrancher la prise secteur en cas d'orage

FRA Assurer le libre accès à la prise secteur

FRA Distance minimum des murs et meubles: 10 cm, des téléviseurs à

tubes: 1 mètre

FRA En cas de saturation, baisser le volume sur l'ampli tuner

FRA Positionnement dans la pièce

L'enceinte centrale doit être positionnées à proximité immédiate de l'écran, au-dessus ou au-dessous du téléviseur. Les subwoofers Canton peuvent être placés en tout point du local d'audition. Leur emplacement idéal est cependant entre les deux enceintes frontales.

ESP Ubicación

FRA Montage et installation

Montage des absorbeurs

Si les enceintes sont posées sur une surface dure, il est recommandé d'utiliser les absorbeurs de silicone fournis avec l'enceinte (voir schéma). Pour le positionnement au milieu de la pièce, il existe des piètements dans le commerce spécialisé.

NED Montage en opstelling

Montage absorbers

Fixez vos enceintes dans le support mural comme indiqué sur le schéma et vérifiez qu'elles y sont correcte ment placées.

ESP Montaje

Prière de vérifier que tous les composants électriques sont bien hors circuit avant d'effectuer le branchement! Suivant le type et l'équipement de votre amplificateur ou récepteur, il existe plusieurs possibilités permettant de connecter le subwoofer actif Canton.

1. Amplificateur ou récepteur AV avec sortie PRE-OUT ou sortie spéciale stéréo subwoofer (LFE): connexion sur low level input (entrée à niveau logique bas) (ill. 1)

Câble: câble Cinch courant

1. Amplificateur ou récepteur AV avec borne de sortie mono de subwoofer : connexion sur mono low level input (ill. 2)

Câble: câble Cinch à double blindage magnétique

1. Amplificateur ou récepteur AV sans sortie spéciale subwoofer: connexion aux sorties haut-parleurs de l'amplificateur sur high level Input (entrée à niveau logique haut) (ill. 5)

Câble: câble de haut-parleur courant Veiller à respecter la polarité correcte: rouge = pôle positif, noir = pôle négatif Important: Ne pas connecter en même temps des câbles sur les 2 entrées low level et high level!

FRA Branchement des satellites

Câble: câble de haut-parleur courant Veiller à respecter la polarité correcte: rouge = pôle positif, noir = pôle négatif

Pour obtenir une sonorité optimale, les enceintes de votre Movie System Canton doivent être adaptées à l'espace d'audition (set-up). Consultez la notice d'utilisation de votre ampli surround pour savoir commentprocéder.

ESP Configuración

FRA 1 Interrupteur ON-OFF alimentation secteur

FRA 2 Témoin de fonctionnement (vert/rouge)

FRA 3 Mise en circuit automatique

FRA 4 Réglage de la marge supérieure de la gamme des fréquences

FRA 5 Adaptation du volume

FRA Mode d'amplification pour choisir entre deux types de fonctionnement

• AMPLIFIER MODE sur AUTO: Le subwoofer est automatiquement mis en circuit à la réception du signal musical; si la musique s'arrête, le subwoofer se met en mode standby au bout de 5 à 15 minutes.
• AMPLIFIER MODE sur ON: Le subwoofer demeure toujours en circuit.

Attention clipping! Faites attention au réglage du volume, surtout avec les amplificateurs peu puissants, car un niveau sonore trop élevé peut détériorer les enceintes. Baissez immédiatement le volume dès qu'il y a distorsion du son.

Phase de rodage jusqu'à épanouissement maximal des caractéristiques acoustiques: 15 à 20 heures de fonctionnement.

• Ecoute uniquement à volume normal pendant cette phase
  • Evitez les niveaux de volume élevés
  • Ecoutez différents types de musique

ESP Rodaje

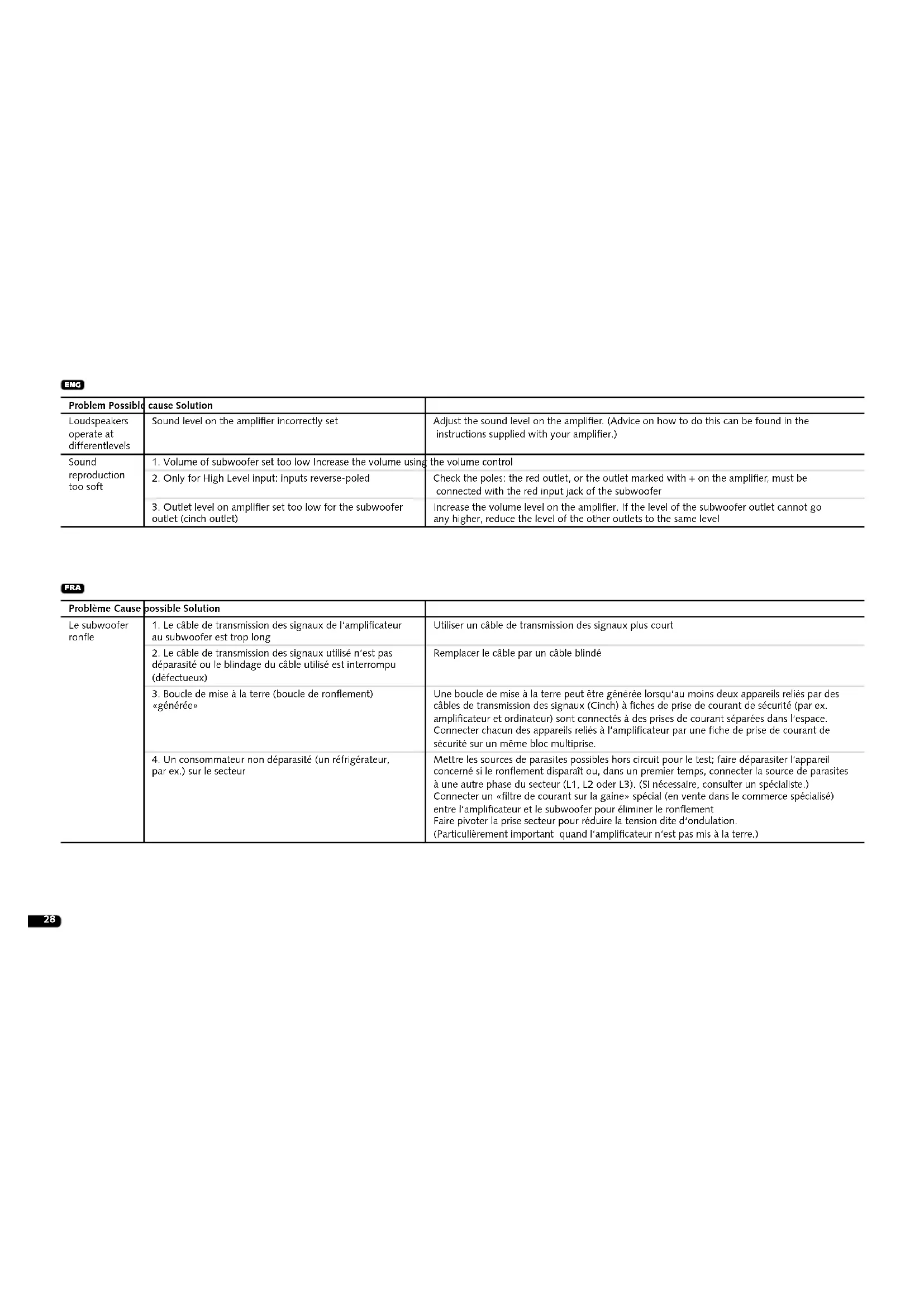

FRA Diagnostic des défauts

Vous trouverez ici un tableau synoptique des problèmes les plus fréquents. Si vous avez d'autres questions, adressez-vous à votre revendeur Canton, contactez notre hotline au n° +49 (0) 6083 / 287-57 ou envoyez un e-mail à [e-mail].

SWE Felsökning

Problème Cause	possible Solution
Le subwoofer ronfle	1. Le câble de transmission des signaux de l’amplificateur au subwoofer est trop long	Utiliser un câble de transmission des signaux plus court
	2. Le câble de transmission des signaux utilisé n’est pas déparasité ou le blindage du câble utilisé est interrompu (défectueux)	Remplacer le câble par un câble blindé
	3. Boucle de mise à la terre (boucle de ronflement) «générée»	Une boucle de mise à la terre peut être générée lorsqu’au moins deux appareils reliés par des câbles de transmission des signaux (Cinch) à fiches de prise de courant de sécurité (par ex. amplificateur et ordinateur) sont connectés à des prises de courant séparées dans l’espace. Connecter chacun des appareils reliés à l’amplificateur par une fiche de prise de courant de sécurité sur un même bloc multiprise.
	4. Un consommateur non déparasité (un réfrigérateur, par ex.) sur le secteur	Mettre les sources de parasites possibles hors circuit pour le test; faire déparasiter l’appareil concerné si le ronflement disparaît ou, dans un premier temps, connecter la source de parasites à une autre phase du secteur (L1, L2 oder L3). (Si nécessaire, consulter un spécialiste.) Connecter un «filtre de courant sur la gaine» spécial (en vente dans le commerce spécialisé) entre l’amplificateur et le subwoofer pour éliminer le ronflement Faire pivoter la prise secteur pour réduire la tension dite d’ondulation. (Particulièrement important quand l’amplificateur n’est pas mis à la terre.)

FRA

Problème Cause possible Solution
Enceintes restituent des niveaux sonores différents	Le niveau est mal réglé sur l'ampli	Adapter le niveau sur l'ampli (consulter aussi la notice d'utilisation de l'ampli pour savoir comment procéder)
Restitution du son trop faible	1. Volume du subwoofer réglé trop bas Augmenter le volume sur le régulateur de volume
	2. Uniquement pour l'entrée high level: entrées inversées	Vérifier la polarité: les sorties de l'amplificateur rouges ou marquées d'un + doivent être connectées aux bornes d'entrée rouges du subwoofer
	3. Niveau de sortie à l'amplificateur pour la sortie subwoofer (sortie Cinch) réglé trop bas	Augmenter le niveau de sortie sur l'amplificateur. Si le niveau de sortie du subwoofer ne peut plus être augmenté, baisser le niveau des autres sorties d'autant
Le subwoofer ne se met pas en marche	1. Le câble secteur n'est pas connecté à la prise secteur et au subwoofer	Vérifier la connexion
	2. Interrupteur secteur n'est pas en position ON Interrupteur sur ON
	3. Interrupteur pour la mise en marche automatique n'est pas en position ON ou AUTO ou AUTO HIGH	Vérifier la position de l'interrupteur
	4. Le subwoofer n'est pas connecté à l'amplificateur (récepteur) par la sortie haut-parleurs de celui-ci (haut niveau) ou par la sortie subwoofer (Cinch)	Vérifier la connexion
	5. Le câble transmettant le signal (Cinch) est défectueux	Tester avec un autre câble Cinch et, le cas échéant, remplacer le câble
	6. Le niveau sur lequel l'amplificateur est réglé (volume) est trop bas	Augmenter le volume sonore pour tester
	7. Dans le cas d'un récepteur Dolby Digital (amplificateur): le récepteur n'est pas réglé sur le mode subwoofer (type de fonctionnement «Small» ou «ActiveSub = On»)	Vérifier le mode de fonctionnement
	8. Niveau de sortie sur l'amplificateur pour la sortie subwoofer (sortie Cinch) est réglé trop bas	Augmenter le niveau de sortie de l'amplificateur
	9. Dispositif de sécurité déclenché dans le subwoofer (fusible «sauté»)	Faire remplacer le dispositif de sécurité par un spécialiste
Le subwoofer ne se met pas hors circuit	1. Interrupteur pour la mise en circuit automatique (standby) sur ON	Mettre l'interrupteur sur AUTO ou OFF
	2. Signal constant de ronflement à l'entrée du subwoofer	Utiliser un câble plus court pour relier l'amplificateur au subwoofer ou faire déparasiter les sources possibles de parasites (voir au point: Le subwoofer ronfle)

ESP

Au-delà de la garantie légale prescrite, Canton accorde cinq ans de garantie sur tous les haut-parleurs passifs. Pour les subwoofers actifs et les enceintes partiellement actives, la garantie accordée est de 2 ans. La durée de la garantie commence à la date de l'achat et n'est valable que pour le premier acheteur. Il n'y a droit à la garantie que si l'enceinte est dans son emballage d'origine. Sont exclus de la garantie les dommages dus au transport et les dommages occasionnés par une utilisation incorrecte des enceintes. L'échange de pièces pendant la durée de garantie ne prolonge pas les droits à la garantie. Ceci est valable pour tous les haut-parleurs qui ont été achetés chez un revendeur agréé par Canton. En cas de dommage, adressez-vous à votre revendeur spécialisé Canton ou directement au service après-vente de Canton.
