Caractéristiques techniques	Hotte aspirante murale, puissance d'aspiration de 550 m³/h, éclairage LED intégré.
Dimensions	Largeur : 60 cm, profondeur : 50 cm, hauteur : 70 cm.
Modes de fonctionnement	Extraction et recyclage d'air, avec filtres à charbon disponibles.
Niveaux de bruit	Silencieuse, niveau sonore de 60 dB à puissance maximale.
Utilisation	Idéale pour les cuisines de taille moyenne, facile à utiliser avec des commandes tactiles.
Maintenance	Filtres métalliques lavables au lave-vaisselle, remplacement des filtres à charbon recommandé tous les 6 mois.
Sécurité	Protection contre les surchauffes, conforme aux normes de sécurité électrique.
Informations générales	Garantie de 2 ans, installation murale requise, design moderne en inox.

FOIRE AUX QUESTIONS - CEHI550REC CONTINENTAL EDISON

La hotte ne s'allume pas, que faire ?

Vérifiez que la hotte est bien branchée et que le disjoncteur n'a pas sauté. Assurez-vous également que l'interrupteur de la hotte est en position 'on'.

Le bruit de la hotte est anormalement fort, que faire ?

Vérifiez si le filtre à graisse est propre. Un filtre encrassé peut causer des vibrations et du bruit. Nettoyez ou remplacez-le si nécessaire.

La hotte ne filtre pas correctement les odeurs, pourquoi ?

Assurez-vous que le filtre à charbon est installé si votre hotte fonctionne en mode recyclage. Si le filtre est saturé, remplacez-le.

Comment nettoyer les filtres de la hotte ?

Les filtres à graisse peuvent généralement être lavés à la main avec de l'eau chaude et du détergent doux. Assurez-vous de bien les rincer et de les laisser sécher avant de les remettre en place.

La lumière de la hotte ne fonctionne pas, que faire ?

Vérifiez si l'ampoule est grillée. Si c'est le cas, remplacez l'ampoule par une nouvelle. Assurez-vous également que l'ampoule est correctement vissée.

Comment installer la hotte CONTINENTAL EDISON CEHI550REC ?

Référez-vous au manuel d'installation fourni avec la hotte pour des instructions détaillées. Assurez-vous de respecter les dimensions de montage recommandées.

La hotte dégage une odeur étrange, que faire ?

Vérifiez si les filtres sont propres. Une accumulation de graisse peut provoquer des odeurs. Nettoyez les filtres et assurez-vous que la hotte est correctement ventilée.

Quelle est la puissance d'aspiration de la hotte ?

La puissance d'aspiration de la hotte CONTINENTAL EDISON CEHI550REC est de 650 m³/h. Assurez-vous que l'installation est correcte pour un fonctionnement optimal.

Y a-t-il une garantie pour la hotte ?

Oui, la hotte CONTINENTAL EDISON CEHI550REC est généralement couverte par une garantie de 2 ans. Vérifiez les conditions spécifiques dans le manuel d'utilisation.

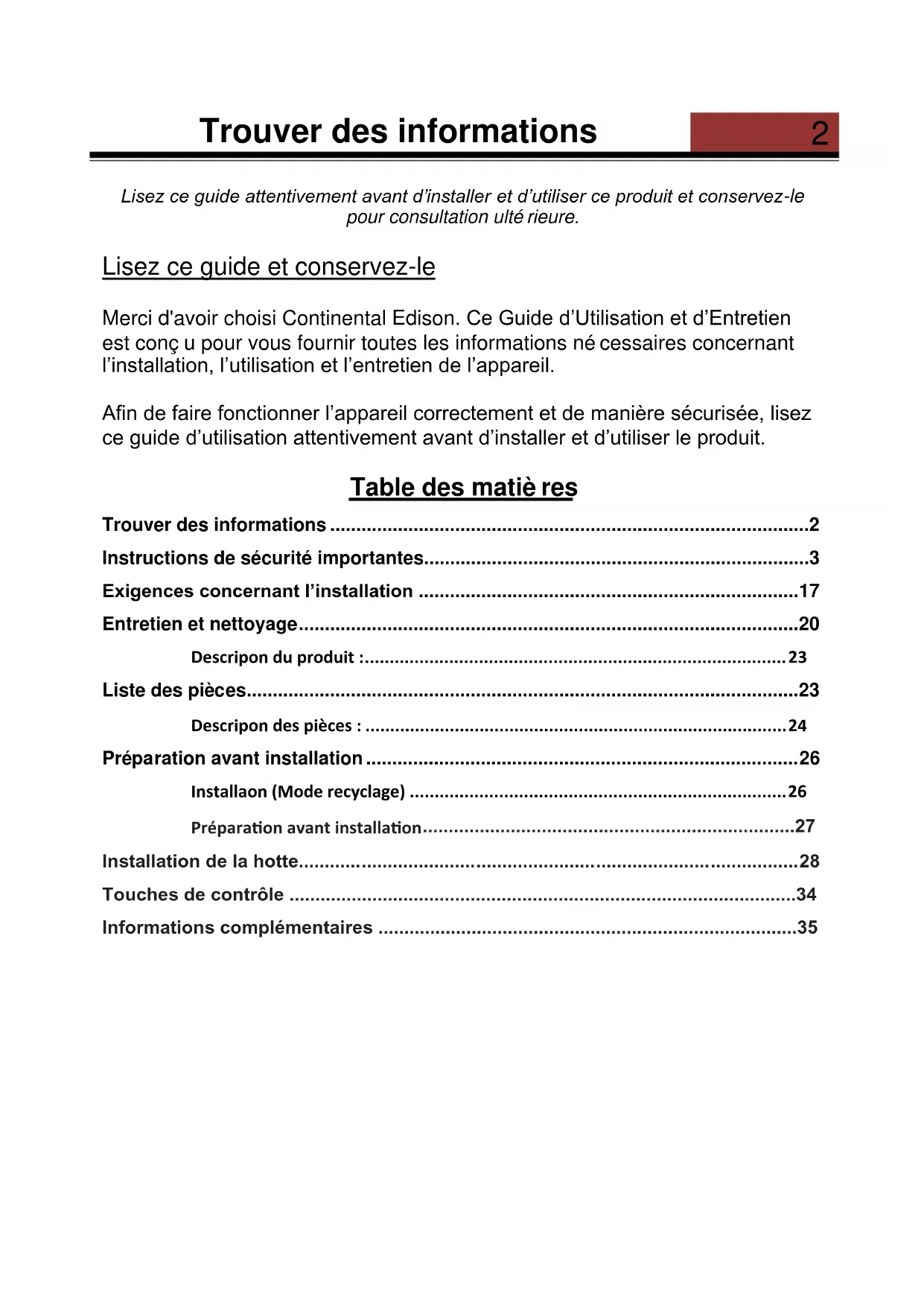

MODE D'EMPLOI CEHI550REC CONTINENTAL EDISON

• Lisez ce guide attentivement avant d’installer et d’utiliser ce produit et conservez-le pour consultation ultérieure. Lisez ce guide et conservez-le Merci d'avoir choisi Continental Edison. Ce Guide d’Utilisation et d’Entretien est conçu pour vous fournir toutes les informations nécessaires concernant l’installation, l’utilisation et l’entretien de l’appareil. Afin de faire fonctionner l’appareil correctement et de manière sécurisée, lisez ce guide d’utilisation attentivement avant d’installer et d’utiliser le produit. Table des matières Trouver des informations p. 2
• Instructions de sécurité importantes p. 3
• Exigences concernant l’installation p. 17
• Entretien et nettoyage p. 20
• Description du produit : p. 23
• Liste des pièces p. 23
• Description des pièces : p. 24
• Préparation avant installation p. 26
• Installation (Mode recyclage) p. 26
• Préparaon avant installaon Installation de la hotte p. 28

Consignes de sécurité importantes Lisez les consignes dans leur intégralité avant de faire fonctionner cet appareil. Conservez ce guide pour consultation ultérieure. N'essayez pas d'installer, ni de faire fonctionner l'appareil sans avoir lu les consignes de sécurité fournies dans ce guide. Les mises en garde de sécurité fournies dans ce guide sont indiquées par les termes AVERTISSEMENT ou ATTENTION en fonction du type de risque.

Ce symbole vous met en garde contre des situations pouvant engendrer des blessures corporelles graves, la mort ou des dégâts matériels. Instructions de sécurité importantesInstructions de sécurité importantes

Ce symbole vous met en garde contre des situations pouvant engendrer des blessures corporelles ou des dégâts matériels.

LOCALES. IMPORTANT : Conservez ce guide pour l'organisme de contrôle des installations électriques. INSTALLATEUR : Laissez ce guide avec l'appareil à l'attention du propriétaire. PROPRIÉTAIRE : Conservez ce guide pour consultation ultérieure.Instructions de sécurité importantes

Instructions de sécurité importantes Afin de réduire les risques d'incendie, de choc électrique et de blessures corporelles, respectez les instructions suivantes : Utilisez cet appareil exclusivement de la manière prévue par le fabricant. Votre hotte est conçue exclusivement pour un usage domestique. Les câblages électriques et le travail d'installation doivent être exécutés par une ou des personnes qualifiées en respectant toutes les réglementations et normes applicables, y compris les normes anti- incendie. La hotte doit être installée conformémentInstructions de sécurité importantes

aux instructions d'installation et toutes les distances doivent être respectées. Avertissement – Veillez toujours à ce que la hotte soit débranchée du secteur avant d'effectuer un travail dessus, y compris le remplacement des LED. Il est dangereux de modifier les spécifications du produit ou le produit lui-même de quelque manière que ce soit. Ne le modifiez pas dans le but de le personnaliser davantage.Instructions de sécurité importantes

Lors de l'installation la hotte de cuisine, la distance minimale à respecter entre la surface de la table de cuisson et la partie la plus basse de la hotte de cuisine, doit être de : Tables de cuisson électriques : 70cm Tables de cuisson à gaz : 70cm Cuisinière à charbon/fioul : 80cm Vérifiez les distances recommandées par le fabricant de la table de cuisson installée sous la hotte et respectez la plus grande des deux distances indiquées. Si la hotte est installée entre les parois de placards de cuisine, ces derniers ne doivent pas la surplomber. Lorsque vous découpez ou percez dans un mur ou un plafond, veillez à ne pas endommager de câblage électrique, conduite, canalisation, etc. Les conduits d'évacuationInstructions de sécurité importantes

doivent toujours comporter une bouche de sortie donnant sur l'extérieur. Les bords de la hotte sont très aigus – faites très attention lorsque vous manipulez l'appareil, notamment lors de son installation et de son nettoyage. Si la pièce dans laquelle la hotte doit être utilisée contient un appareil brûlant du fioul, par exemple une chaudière de chauffage central, le conduit de fumée de ce dernier doit être du type étanche ou à ventouse. Si d'autres types de conduits de fumée ou d'appareils sont installés, veillez à ce qu'il y ait un apport d'air suffisant dans la pièce. Quand la hotte est utilisée avec sa fonction d'extraction, veillez à ce que le conduit soit ignifugé et à ce qu'il ne comporte aucune partie coudée de plus de 90°, carInstructions de sécurité importantes

cela réduirait l'efficacité de la hotte. Veillez à ce que le conduit d'extraction soit du même diamètre que la bouche de sortie sur toute la longueur. Veillez à jeter les matériaux d'emballage, car ils sont potentiellement dangereux pour les enfants. L'huile usagée présente un risque accru d'incendie. Recouvrez toujours les poêles et les casseroles avec des couvercles quand vous cuisinez avec une table de cuisson à gaz. La responsabilité du fabricant ne peut être engagée en cas de dommage dû à la hotte ou à son embrasement à cause du non- respect des consignes de sécurité anti- incendie et des consignes d'entretien fournies dans ce guide. Gardez à l'esprit que dans le modeInstructions de sécurité importantes

extraction, votre hotte retire de l'air de la pièce. Veillez à assurer une aération appropriée. La fonction d'extraction retire les odeurs de la pièce, mais pas la vapeur Ne raccordez pas le conduit de cet appareil à un système de ventilation existant utilisé pour un autre usage. N'installez pas la hotte au-dessus d'une table de cuisson comportant un grill surélevé. Ne laissez jamais une poêle sans surveillance pendant la cuisson, car les graisses ou les huiles surchauffées peuvent s'enflammer. N'essayez pas d'utiliser la hotte si elle est endommagée de quelque manière que ce soit. N'essayez jamais d'utiliser la hotte sans ses filtres à graisse ou si ses filtres sont excessivement gras !Instructions de sécurité importantes

Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions. Ne pas flamber d'aliments sous la hotte de cuisine. Ne branchez pas la hotte sur la même prise ou le même circuit électrique qu'un autre appareil électrique, afin d'éviter que le circuit ne soit en surcharge, ce qui peut provoquer un incendie. Avant de nettoyer l'appareil, éteignez-le et débranchez-le. Veillez à ne pas comprimer le cordon d'alimentation. Si l'appareil est cassé, n'essayez jamais de l'utiliser, de le démonter ou de le réparer vous- même. Envoyez- le sans attendre dans un centre de réparation agréé pour qu'il soit réparé par un personnel spécialisé.Instructions de sécurité importantes

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après- vente ou des personnes de qualification similaire afin d'éviter un danger. Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible. L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible. Les réglementations concernant l'évacuation de l'air doivent être respectées. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnesInstructions de sécurité importantes

ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. En ce qui concerne les informations détaillées sur la méthode d'assemblage de l'appareil installé à poste fixe et comment l'appareil doit être fixé sur son support, référez- vous à la section “Installation de la hotte”.Instructions de sécurité importantes

TABLE DE CUISSON : Ne laissez jamais les tables de cuisson sans surveillance quand elles sont utilisées à une puissance élevée. Si les aliments débordent durant la cuisson, cela peut provoquer l'émission de fumées et des projections de graisse qui peuvent s'enflammer. Chauffez les huiles lentement à feu doux ou moyen. ALLUMEZ toujours la hotte quand vous cuisinez à forte puissance. Nettoyez fréquemment les ventilateurs d'aération. Veillez à ce que la graisse ne s'accumule pas sur les ventilateurs ou les filtres. Utilisez des récipients de cuisson dont la taille est appropriée.Instructions de sécurité importantes

Utilisez toujours des récipients de cuisson appropriés à la taille des éléments chauffants. En ce qui concerne les informations détaillées sur la méthode et la fréquence du nettoyage, référez- vous à la section “NETTOYAGE ET ENTRETIEN” La fiche de prise de courant doit demeurer facilement accessible après l'installation de l'appareil. Pour vous prémunir contre les risques d’incendie et d’explosion, n’utilisez pas de solvant, ni de liquide inflammable. Assurez-vous que la hotte ait entièrement refroidi y compris son filtre et sa lampe et que la graisse soit sous forme solide avant de procéder au nettoyage d’une de ses pièces.Instructions de sécurité importantes

Les parties accessibles de cet appareil peuvent devenir chaudes lors de l’utilisation.Exigences concernant l’installation

l'extraction de l'air soit la plus efficace possible, utilisez un conduit rectiligne ou comportant un minimum de coudes.

Le conduit d'évacuation de l'appareil doit donner impérativement et exclusivement à l'extérieur du bâtiment.

techniciens préconisé pour l'installation : 1 à 2.

chevilles et des vis appropriées au mur sur lequel la Exigences concernant l’installationExigences concernant l’installation

hotte doit être installée. Demandez conseil à un installateur ou à un technicien qualifié pour sélectionner les chevilles et les vis parfaitement adaptées à vos murs.

froid, il est conseillé d'installer un clapet de retenue supplémentaire afin de minimiser les retours d'air froid, ainsi qu'une barrière thermique non métallique pour minimiser les transferts de chaleur par conduction vers l'extérieur. Le clapet doit être installé du côté de la barrière thermique où l'air est froid. La barrière thermique doit également être installée aussi près que possible du point où le conduit entre dans la partie chauffée du bâtiment.

UTILISEZ UNIQUEMENT DES CONDUITS MÉTALLIQUES. Installez cette hotte en respectant toutes les exigences spécifiées.

Pour réduire les risques d'incendie et extraire l'air efficacement, veillez à ce que le conduit d'extraction donne sur l'extérieur - la bouche d'extraction ne doit pas donner sur un espace compris entre deux murs, plafonds, greniers, espaces réduits ou garages.20 Entretien et nettoyage

L’efficacité de la hotte est conditionnée par la propreté de l'entrée d'air et du filtre. La fréquence de nettoyage dépend de la quantité et du type d’aliments cuisinés. Débranchez toujours l’appareil de l’alimentation électrique avant de le nettoyer. Démontez le filtre à graisse métallique : Éteignez la ventilation et la lampe. Détachez le filtre à graisses en le déverrouillant. Nettoyer le filtre à graisse métallique : Il est recommandé de laver le filtre au moins une fois par mois. Attendez que le filtre ait entièrement séché avant de le réassembler. Nettoyer la hotte : Avant de nettoyer, éteindre l'appareil et le débrancher de la prise. Entretien et nettoyageEntretien et nettoyage

Utilisez toujours un produit nettoyant efficace, mais le plus doux possible. Utilisez des éponges ou des chiffons doux et propres. Frottez les parties en inox dans le sens du grain du métal. Séchez les pièces pour éviter les traces dues à l’eau.

Standard Utiliser un tissu doux avec un peu d’eau chaude, du savon liquide ou du détergent ménager. Ne jamais utiliser de grattoir, de produit chimique ou abrasif, ou de brosse dure pour nettoyer l'appareil

filtre métallique Nettoyer le filtre chaque mois permet d'éviter tout risque de feu. Le filtre retient la graisse, la fumée, la poussière... donc il affecte directement l'efficacité de la hotte de cuisine. S'ils ne sont pas nettoyés, les résidus de graisseEntretien et nettoyage

(potentiellement inflammables) saturent le filtre. Nettoyer avec un détergent ménager.

Annuel pour le Filtre à Charbon Actif Valable UNIQUEMENT pour les appareils installés comme appareil de recirculation (non dirigés vers l'extérieur). Ce filtre retient les odeurs et doit être remplacé au moins chaque année, selon la fréquence d'utilisation de la hotte de cuisine.Liste des pièces

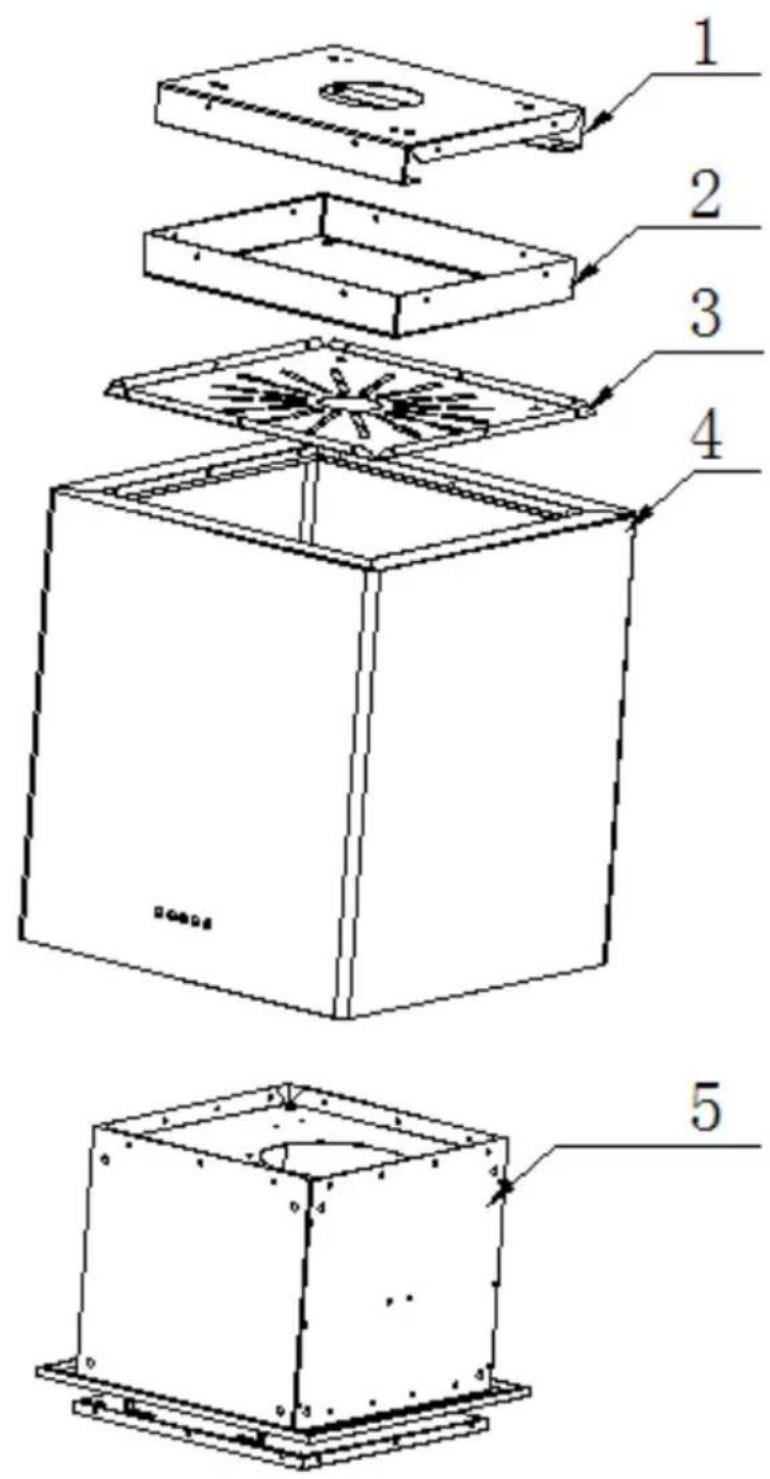

Description du produit :

Liste des piècesListe des pièces

Description des pièces : Index Description Illustration Quant ité PL-1 Plaque de suspension

PL-2 Panneau de Suspension décoratif

PL-6 Câbles (4 pré assemblé 2 de rechange)

PL-7 Supports de câble (4 pré assemblés + 4 à assembler sur la plaque de suspension + 2 de rechange)

PL-12 Filtre à charbon

2Préparation avant installation

Retirez précautionneusement le carton. Portez des gants pour protéger vos mains des arêtes coupantes.

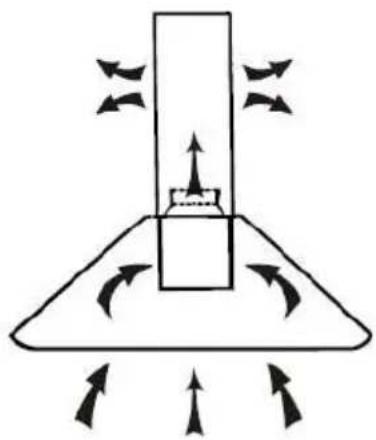

Retirez le film de protection du produit avant de le mettre en service. Installation (Mode recyclage) Si vous n'avez pas de sortie vers l'extérieur, le tuyau d'extraction n'est pas nécessaire, et les procédures d'installation sont identiques à celles décrites dans la section « Installation : Évacuation extérieure ».

Préparation avant installationPréparation avant installation

Avant de procéder à l’installation, assurez- vous que l’appareil n'est pas branché sur une prise électrique.

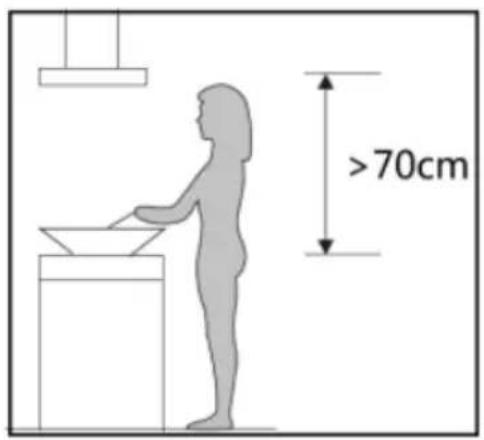

La hotte doit être placée à 70cm minimum au-dessus de la table de cuisson.Installation de la hotte

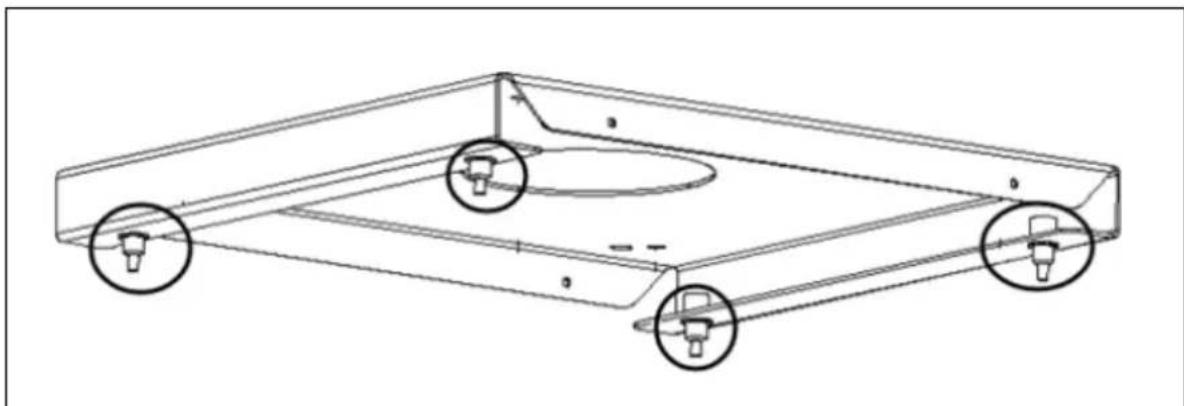

Assemblez les 4 supports de câble et veiller à ce qu'ils soient bien assemblés à la plaque de suspension.

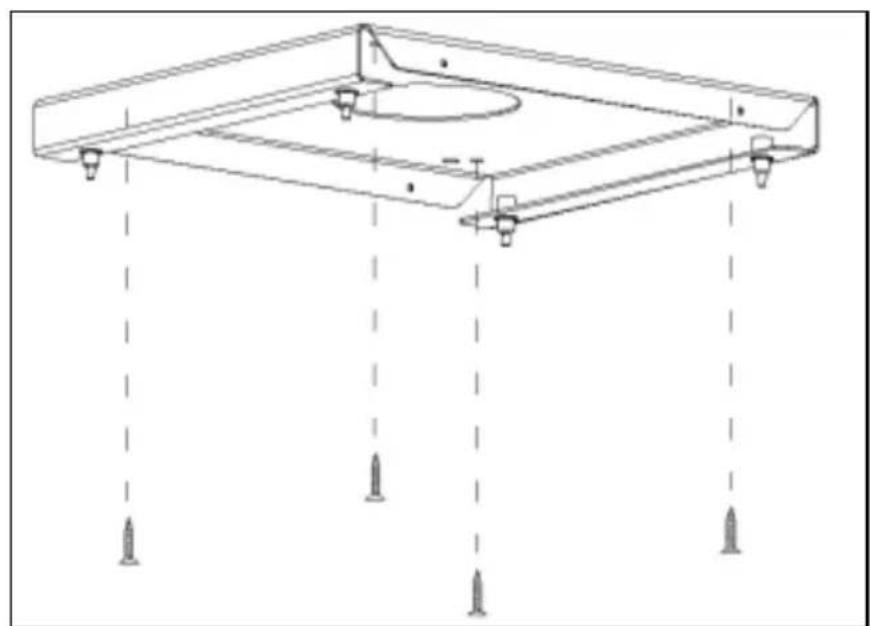

Positionner la plaque de suspension au plafond et marquer la position des trous avant perçage. Remarque : Utilisez des chevilles et des vis appropriées à la nature du mur ou du plafond sur lequel la plaque doit être installée. Demandez conseil à un installateur ou à un technicien qualifié pour sélectionner les chevilles et les vis parfaitement adaptées. (Vis de diamètre 4mm de diamètre)Installation de la hotte

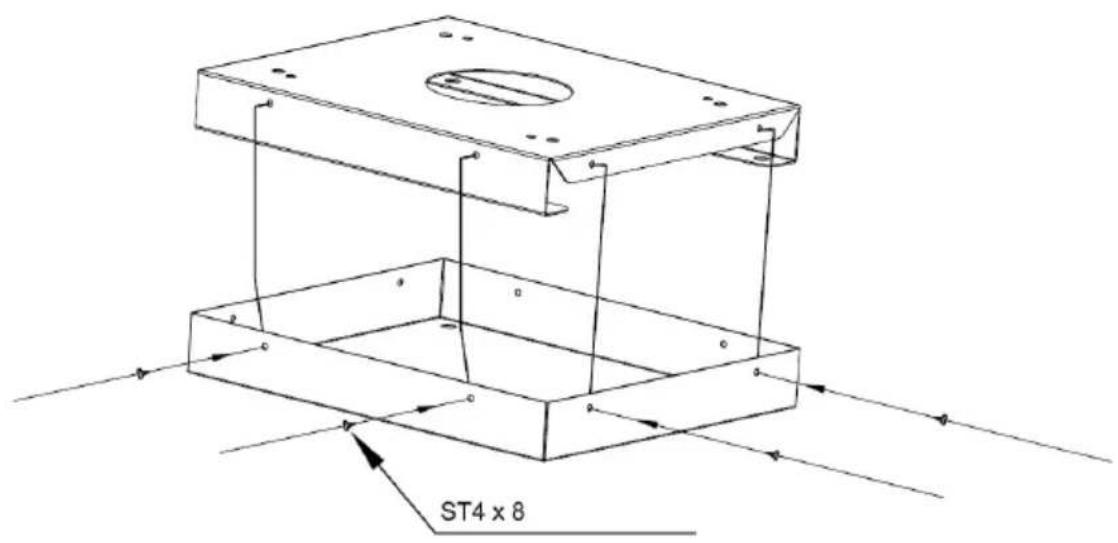

Assemblez la plaque décorative avec la plaque de suspension avec des vis, 8 x ST4*8 mmInstallation de la hotte

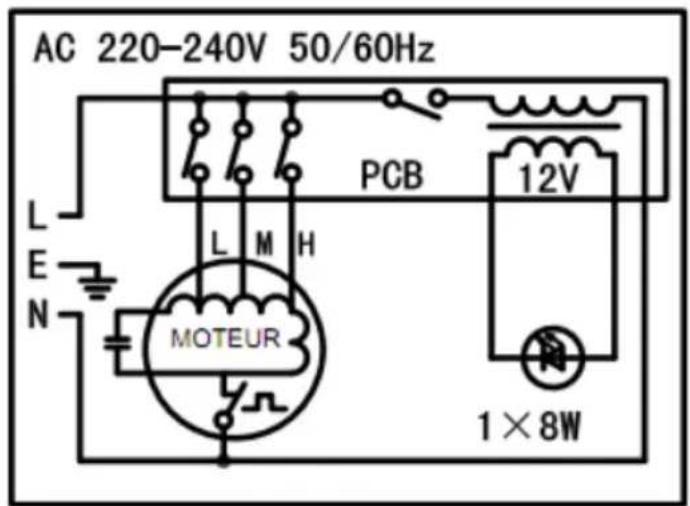

IMPORTANT: L'alimentation électrique de l’appareil peut être réalisée de deux façons différentes : A: Si l’alimentation provient directement des câbles sortant du plafond, faites passer les câbles dans le trou au milieu de la plaque (un électricien agréé doit le réaliser). B: Si une prise est installée sur votre mur, enlevez la section ronde au milieu de la plaque afin que la prise soit accessible pour y brancher la fiche du cordon.

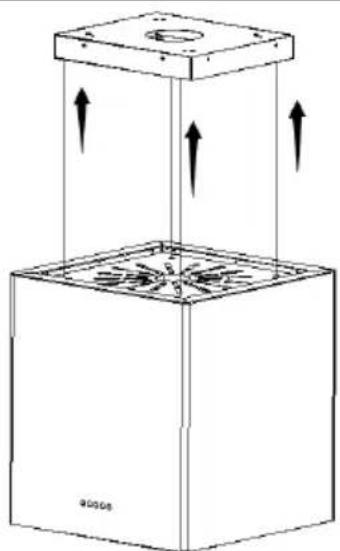

Soulevez la hotte à peu près à la hauteur désirée (au moins deux personnes) puis connectez la hotte à la plaque de suspension à l’aide des 4 câbles de la manière suivante :Installation de la hotte

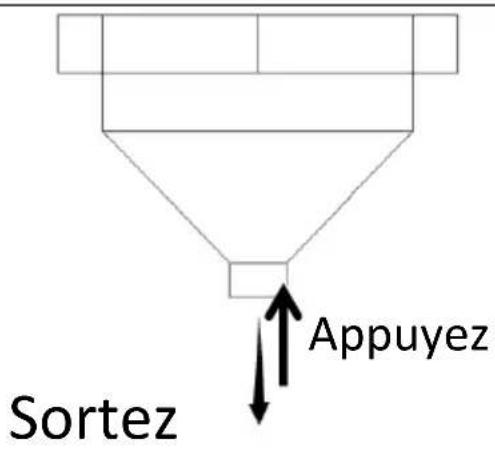

Insérer directement les câbles dans les supports de câbles, ils seront bloqués automatiquement. Pour ajuster la longueur, appuyez sur le bout pour libérer la prise du câble afin de réduire ou augmenter la longueur. Votre hotte doit être parfaitement d’aplomb.

Appuyez Insérer SortezTouches de contrôle

Interrupteur d’arrêt du moteur Appuyez sur ce bouton pour arrêter le fonctionnement du moteur. Bouton Vitesse faible Appuyez sur ce bouton pour faire fonctionner le système à faible vitesse. Bouton Vitesse moyenne Appuyez sur ce bouton pour faire fonctionner le système à vitesse moyenne Bouton Vitesse élevée Appuyez sur ce bouton pour faire fonctionner le système à vitesse élevée. Bouton d’éclairage

Touches de contrôleInformations complémentaires

Le panneau LED n’est pas remplaçable par l'utilisateur. Il peut seulement être remplacé par un professionnel.

Dépannage Erreur Cause Solution Lumière allumée mais aucune ventilation La turbine de ventilateur est coincée Eteignez l’appareil et faîtes intervenir un professionnel pour la réparation Le moteur est endommagé Aucune lumière, aucune ventilation L’ampoule est grillée Faites remplacer l'ampoule par un professionnel. Cordon d’alimentation débranché Rebranchez le cordon d’alimentation

Forte vibration de la hotte La turbine de ventilateur est coincée Faîtes intervenir un professionnel pour la réparation Le moteur n’est pas correctement fixé Eteignez l’appareil et faîtes intervenir un professionnel pour la réparation L’unité n’est pas correctement fixée sur le support Décrochez l’appareil et vérifiez l’installation et l’emplacement du support de fixation Faible puissance d’aspiration Les filtres sont encrassés. Nettoyez les filtres.

Informations complémentairesInformations complémentaires

Informations relatives à la hotte de cuisine La méthode de mesure et de calcul du tableau ci-dessus est conforme au règlement de la Commission (UE) N° 65/2014 et 66/2014.

Consommation annuelle d'énergie AEC hotte 67,6 kWh/a Classe d’efficacité énergétique

Index d'efficacité fluidodynamique FDE hotte 3,2

Classe d’efficacité fluidodynamique

Efficacité lumineuse

Lux/W Classe d’efficacité lumineuse

Efficacité de filtration des graisses

Classe d’efficacité de Filtration des graisses

Débit d’air en fonctionnement normal

m³/h LWA Vitesse maximale :

Consommation d’énergie en mode arrêt

Consommation d’énergie en mode veille

Continental Edison ModèleHJ28205264Emissions acoustiques Vitesse minimale

Temps facteur d'augmentation

1,9 Indice d'efficacité énergétique EEI hotte 98,4

Lux Pression d’air mesurée au point de rendement maximal Débit d’air mesuré au point de rendement maximal Puissance électrique à l’entrée mesurée au point de rendement maximal Puissance nominale du système d’éclairage éclairement moyen du système d’éclairage de la surface de cuisson moyenCEHI550REC 248,6Informations complémentaires 38Informations complémentaires

Remarque : Les recommandations suivantes précisent comment réduire l'impact environnemental global du processus de cuisson. (1) Installer la hotte de cuisson à un endroit approprié disposant d'une bonne ventilation. (2) Nettoyer la hotte de cuisson régulièrement afin que rien ne bloque l'air. (3) Ne pas oublier d'éteindre la lampe de la hotte de cuisine une fois la cuisson terminée. (4) Ne pas oublier d'éteindre la hotte de cuisine une fois la cuisson terminée. Informations sur le démontage Ne pas démonter l'appareil d'une manière qui n'est pas indiquée dans le mode d'emploi. Cet appareil ne doit pas être démonté pas l'utilisateur. À la fin de son cycle de vie, l'appareil ne doit pas être mis au rebut avec les déchets ménagers. Pour des conseils sur le recyclage, veuillez contacter votre administration locale ou votre revendeur.

C'est pour cette raison que votre appareil, tel que le signale le symbole apposé sur sa plaque signalétique ou sur l'emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères L'utilisateur a le droit de déposer l'appareil dans des lieux publics de collecte procédant à un tri sélectif des déchets pour être soit recyclé, soit réutilisé pour d'autres applications.

L'emballage est recyclable.

Les équipements électriques et électroniques font l’objet d’une collecte sélective.

Ne jetez pas les équipements électriques et électroniques usagés avec les déchets ménagers non triés, participez au contraire à leur collecte sélective.www.continentaledison.fr
