Type de produit	Support mural avec système d'accrochage
Marque	Powerfix
Modèle	Z30943A1
Dimensions du rail aluminium	env. 610 x 102 x 18 mm (L x H x P)
Matériau du rail	Aluminium
Charge maximale (rail avec 3 crochets)	30 kg
Nombre de crochets fournis	3
Nombre de trous de fixation	8
Type de montage	Mural (perçage)
Diamètre de perçage conseillé	8 mm pour maçonnerie, 6 mm pour plâtre, sans cheville pour bois
Chevilles fournies	Oui (8 chevilles)
Vis fournies	Oui (8 vis)
Utilisation prévue	Suspendre des outils et autres objets
Usage commercial	Non
Âge minimum d'utilisation	Adultes uniquement (ne pas laisser les enfants sans surveillance)
Méthode de fixation des crochets	Encliquetage dans la rainure en U du rail
Nettoyage	Essuyer avec un chiffon humide et du liquide vaisselle neutre ; ne pas utiliser de détergents caustiques
Mise au rebut	Emballage recyclable ; se renseigner en mairie pour le produit usé
Version	07/2011
Précautions de sécurité	Ne pas dépasser la charge max ; montage par personne qualifiée ; ne pas laisser les enfants grimper

FOIRE AUX QUESTIONS - Z30943A1 POWERFIX

Comment installer le support mural Powerfix Z30943A1 ?

Pour installer le support, marquez les trous de perçage à l'aide d'un niveau à bulle, percez les trous avec une mèche adaptée (8 mm pour maçonnerie, 6 mm pour plâtre), insérez les chevilles, puis vissez le rail aluminium au mur en utilisant les 8 trous. Accrochez ensuite les crochets dans la rainure en U en appuyant pour les enclencher.

Quelle est la charge maximale supportée ?

La charge maximale du rail avec 3 crochets est de 30 kg. Ne dépassez pas cette charge pour éviter les risques de blessures.

Combien de crochets puis-je utiliser ?

Vous pouvez utiliser jusqu'à 3 crochets maximum sur le rail. Utilisez uniquement les crochets fournis.

Quels types de murs conviennent pour le montage ?

Le support peut être monté sur des murs en maçonnerie, plâtre ou bois. Pour la maçonnerie, utilisez une mèche de 8 mm et des chevilles. Pour le plâtre, une mèche de 6 mm. Pour le bois, les vis peuvent être vissées directement sans cheville. L'épaisseur du mur doit être d'au moins 15 mm.

Comment nettoyer le rangement mural ?

Essuyez le produit avec un chiffon propre. Pour les taches tenaces, utilisez un chiffon bien essoré imbibé d'eau et de liquide vaisselle neutre. N'utilisez jamais de détergents caustiques ou récurants.

Le produit est-il adapté pour un usage commercial ?

Non, ce produit est conçu pour un usage domestique uniquement et n'est pas destiné à une utilisation commerciale.

Quels outils sont nécessaires pour le montage ?

Vous aurez besoin d'un niveau à bulle, d'une perceuse avec des mèches adaptées (6 ou 8 mm), d'un tournevis ou d'une visseuse, et des chevilles et vis fournies.

Puis-je utiliser d'autres crochets que ceux fournis ?

Non, utilisez uniquement les crochets livrés avec le produit. L'utilisation d'autres crochets pourrait compromettre la sécurité et le fonctionnement.

Comment décrocher les crochets ?

Pour décrocher un crochet, il suffit de tirer dessus. Le crochet se libère alors du rail aluminium.

Que faire en cas de pièces endommagées ?

Vérifiez que toutes les pièces sont en parfait état avant le montage. Des pièces endommagées peuvent affecter la sécurité. Si un composant est endommagé, n'utilisez pas le produit et contactez le service après-vente.

MODE D'EMPLOI Z30943A1 POWERFIX

Caractéristiques......Page 14

Consignes de sécurité......Page 14

Montage......Page 16

Nettoyage et entretien......Page 17

Mise au rebut Page 17

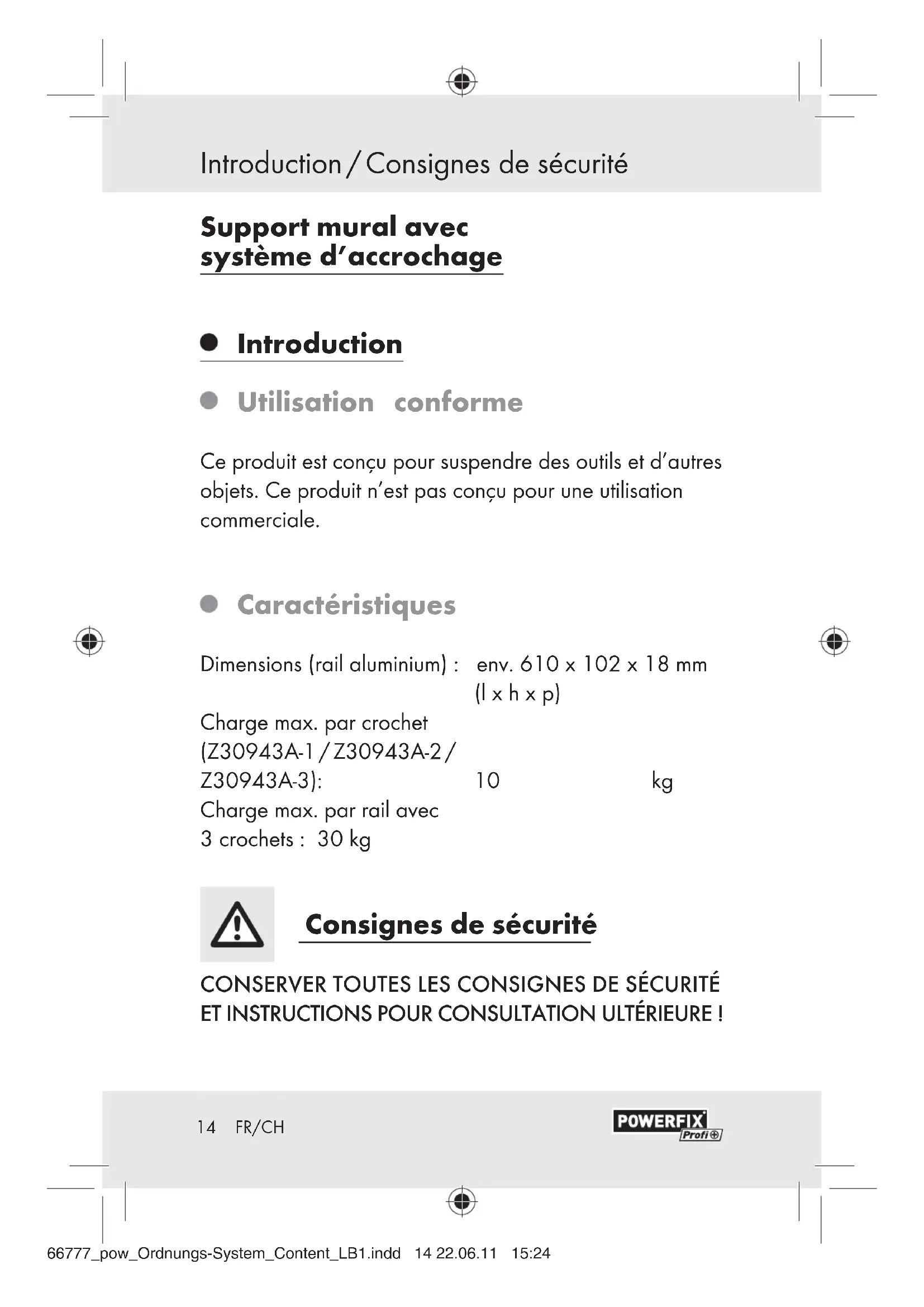

Introduction / Consignes de sécurité

Support mural avec système d'accrochage

- Introduction

• Utilisation conforme

Ce produit est conçu pour suspendre des outils et d'autres objets. Ce produit n'est pas conçu pour une utilisation commerciale.

Caractéristiques

Dimensions (rail aluminium): env. 610 x 102 x 18 mm (l x h x p)

Charge max. par crochet

Charge max. par rail avec

3 crochets : 30 kg

Consignes de sécurité

CONSERVER TOUTES LES CONSIGNES DE SÉCURITÉ ET INSTRUCTIONS POUR CONSULTATION ULTÉRIEURE !

14 FR/CH

Consignes de sécurité

DANG RVERTISSEMENT!

MORT ET D'ACCIDENT POUR LES ENFANTS EN BAS ÂGE ET LES EN-

FANTS ! Ne jamais laisser les enfants manipuler sans surveillance le matériel d'emballage. Risque d'étouffement. Tenir le produit à l'écart des enfants. Ce produit n'est pas un jouet.

⚠️ PRUDENCE ! RISQUE DE BLESSURES ! Vérifier que toutes les pièces sont en parfait état et correctement montées. Risque de blessures en cas de montage incorrect. Les pièces endommagées peuvent affecter la sécurité et le fonctionnement.

⚠ PRUDENCE! Ne pas laisser les enfants sans surveillance ! Ce produit n'est pas un échafaudage, ni un jouet ! Veiller à ce que personne, spécialement les enfants, ne grimpe sur le produit ou s'y suspende. Le produit pourrait alors se décrocher du mur. Ceci peut causer des blessures et/ou des dégâts matériels.

■ Veiller à ce que le produit soit uniquement monté par des personnes qualifiées.

Ne pas soumettre le produit à une charge dépassant celle maximale autorisée.

⚠️ PRUDENCE ! RISQUE DE BLESSURES ! Avant le montage mural, vérifier que le mur choisi soit adapté pour fixer le produit.

■ Ne pas fixer plus de 3 crochets sur le produit.

■ Uniquement utiliser les crochets livrés avec le produit, jamais d'autres crochets ou articles d'autres fabricants.

POWERFIX® Profi ⊕

15 FR/CH

Consignes de sécurité / Montage

■ Monter le produit au mur en utilisant les 8 trous du rail aluminium.
- Ne pas monter le produit sur un mur dont l'épaisseur est inférieure à 15 mm.

- Montage

⚠️ PRUDENCE ! RISQUE DE BLESSURES ! Consulter le mode d'emploi de votre perceuse.

Remarque : pour de la maçonnerie, utiliser une mèche de ø 8 mm, pour du plâtre, une mèche de ø 6 mm.

Remarque : en cas de montage sur une cloison en bois, aucune cheville 5 n'est requise. Visser les vis 6 directement dans la cloison.

■ Marquer les trous de perçage à l'endroit désiré du mur à l'aide d'un niveau à bulle (voir ill. B).
■ Percer les trous avec une mèche adéquate et insérer les chevilles 5 dans les trous (voir ill. C, D).
- Tenir le rail en aluminium 4 contre le mur à l'endroit désiré et visser les vis 6 à travers les trous 3 dans les chevilles 5 (voir ill. E). Veiller à fixer le rail en aluminium 4 correctement aligné au mur. La rainure en U 2 doit être vers le haut (voir ill. F).
Accrocher ensuite les crochets 1 dans la rainure en U 2. Appuyer sur le crochet 1 de manière à l'enclencher dans le rail en aluminium 4 (voir ill. F).

16 FR/CH

... / Nettoyage et entretien / Mise au rebut

■ Il suffit de tirer pour décrocher le crochet 1 (voir ill. G).

- Nettoyage et entretien

■ Ne jamais utiliser des détergents caustiques ou récurants pour le nettoyage.

□ Essuyer le produit avec un chiffon. Utiliser un chiffon bien essoré imbibé de liquide vaisselle neutre pour éliminer les taches tenaces.

- Mise au rebut

L'emballage se compose de matières recyclables. Veuillez les mettre au rebut dans les conteneurs de recyclage locaux.

Renseignez-vous auprès de votre mairie ou de l'administration municipale concernant les possibilités de mise au rebut du produit usé.

Désignation du produit :

Support mural avec système d'accrochage

N° du modèle : Z30943A

Version: 07/2011
