Tipo di prodotto	Supporto a muro con sistema di aggancio
Marca	Powerfix
Modello	Z30943A1
Dimensioni della guida in alluminio	circa 610 x 102 x 18 mm (L x H x P)
Materiale della guida	Alluminio
Carico massimo (guida con 3 ganci)	30 kg
Numero di ganci forniti	3
Numero di fori di fissaggio	8
Tipo di montaggio	A muro (foratura)
Diametro di foratura consigliato	8 mm per muratura, 6 mm per cartongesso, senza tassello per legno
Tasselli forniti	Sì (8 tasselli)
Viti fornite	Sì (8 viti)
Utilizzo previsto	Appendere utensili e altri oggetti
Uso commerciale	No
Età minima di utilizzo	Solo adulti (non lasciare i bambini incustoditi)
Metodo di fissaggio dei ganci	Scatto nella scanalatura a U della guida
Pulizia	Pulire con un panno umido e detersivo per piatti neutro; non utilizzare detergenti caustici
Smaltimento	Imballaggio riciclabile; informarsi presso il comune per il prodotto usato
Versione	07/2011
Precauzioni di sicurezza	Non superare il carico massimo; montaggio da parte di personale qualificato; non lasciare che i bambini si arrampichino

Domande frequenti - Z30943A1 POWERFIX

Come installare il supporto a muro Powerfix Z30943A1 ?

Per installare il supporto, segnare i fori di foratura con una livella a bolla, forare i fori con una punta adatta (8 mm per muratura, 6 mm per cartongesso), inserire i tasselli, quindi avvitare la guida di alluminio al muro utilizzando gli 8 fori. Agganciare quindi i ganci nella scanalatura a U premendo per innestarli.

Qual è il carico massimo supportato ?

Il carico massimo della guida con 3 ganci è di 30 kg. Non superare questo carico per evitare il rischio di lesioni.

Quanti ganci posso utilizzare ?

È possibile utilizzare fino a 3 ganci massimo sulla guida. Utilizzare solo i ganci forniti.

Quali tipi di muri sono adatti per il montaggio ?

Il supporto può essere montato su muri in muratura, cartongesso o legno. Per la muratura, utilizzare una punta da 8 mm e tasselli. Per il cartongesso, una punta da 6 mm. Per il legno, le viti possono essere avvitate direttamente senza tassello. Lo spessore del muro deve essere di almeno 15 mm.

Come pulire il portaoggetti a muro ?

Pulire il prodotto con un panno pulito. Per le macchie ostinate, utilizzare un panno ben strizzato imbevuto di acqua e detersivo per piatti neutro. Non utilizzare mai detergenti caustici o abrasivi.

Il prodotto è adatto per un uso commerciale ?

No, questo prodotto è progettato esclusivamente per uso domestico e non è destinato all'uso commerciale.

Quali strumenti sono necessari per il montaggio ?

Avrete bisogno di una livella a bolla, di un trapano con punte adatte (6 o 8 mm), di un cacciavite o di un avvitatore, e dei tasselli e viti forniti.

Posso utilizzare altri ganci oltre a quelli forniti ?

No, utilizzare solo i ganci forniti con il prodotto. L'uso di altri ganci potrebbe compromettere la sicurezza e il funzionamento.

Come sganciare i ganci ?

Per sganciare un gancio, è sufficiente tirare. Il gancio si libera quindi dalla guida in alluminio.

Cosa fare in caso di parti danneggiate ?

Verificare che tutte le parti siano in perfette condizioni prima del montaggio. Parti danneggiate possono compromettere la sicurezza. Se un componente è danneggiato, non utilizzare il prodotto e contattare il servizio post-vendita.

MANUALE UTENTE Z30943A1 POWERFIX

Utilizzo secondo la destinazione d'uso ...... Pagina 20

Dati tecnici....Pagina 20

Indicazioni di sicurezza......Pagina20

Montaggio ...... Pagina 22

Pulizia e manutenzione ...... Pagina 23

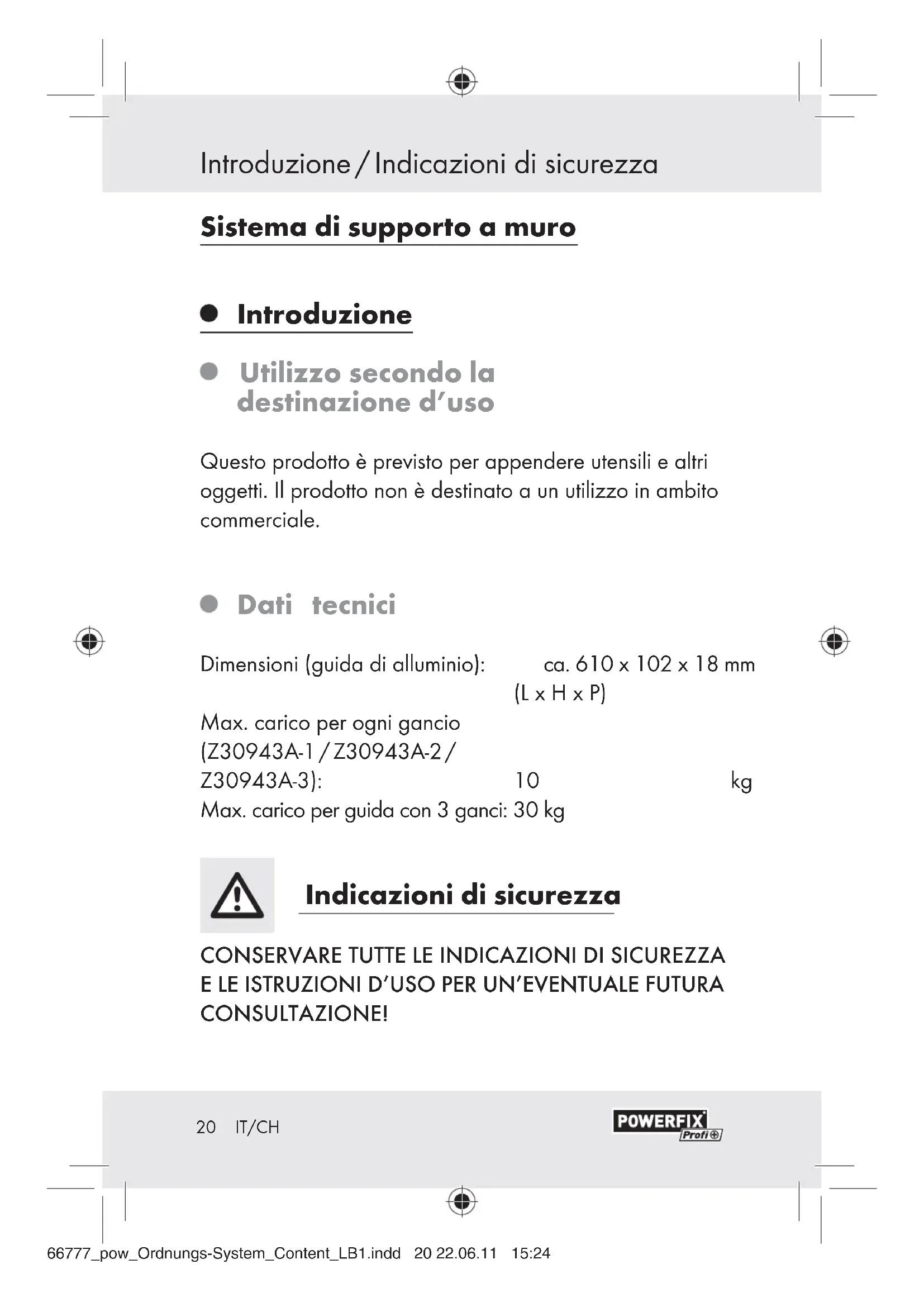

Introduzione / Indicazioni di sicurezza

Sistema di supporto a muro

- Introduzione

- Utilizzo secondo la destinazione d'uso

Questo prodotto è previsto per appendere utensili e altri oggetti. Il prodotto non è destinato a un utilizzo in ambito commerciale.

• Dati tecnici

Dimensioni (guida di alluminio): ca. 610 x 102 x 18 mm (L x H x P)

Max. carico per ogni gancio

Max. carico per guida con 3 ganci: 30 kg

Indicazioni di sicurezza

CONSERVARE TUTTE LE INDICAZIONI DI SICUREZZA E LE ISTRUZIONI D'USO PER UN'EVENTUALE FUTURA CONSULTAZIONE!

20 IT/CH

Indicazioni di sicurezza

PERIÀCOATTENZIONE!

MORTE E DI INCIDENTI PER BAM-

BINI E INFANTI! Non lasciare mai i bambini incustoditi con il materiale per imballaggio. Vi è pericolo di soffocamento. Tenere il prodotto lon- tano dalla portata dei bambini. Il prodotto non è un giocattolo.

ATTENZIONE! PERICOLO DI LESIONI! Assicurarsi che tutti i componenti siano intatti e montati corretta-mente. In caso di montaggio errato vi è pericolo di lesioni. Eventuali componenti danneggiati possono influire negativamente sulla sicurezza e la funzionalità del prodotto.

ATTENZIONE! Non lasciare i bambini incustoditi! Il prodotto non deve essere utilizzato per arrampicarsi o per giocare! Assicurarsi che nessuno, in modo particolare nessun bambino, si arrampichi sul prodotto o si appoggi su di esso. Il prodotto può staccarsi dalla parete. Ciò potrebbe provocare lesioni a persone e / o danni a cose.

- Fare attenzione a che il prodotto venga montato solamente da persone esperte.

Non caricare il prodotto con un peso superiore a quello massimo consentito.

ATTENZIONE! PERICOLO DI LESIONI! Prima del montaggio sulla parete, controllare che la parete scelta per il fissaggio del prodotto sia adatta a tale scopo.

21 IT/CH

Indicazioni di sicurezza / Montaggio

■ Non fissare più di tre ganci per ciascun prodotto.
- Utilizzare solamente i ganci in dotazione e in nessun caso ganci o articoli di un altro produttore.
■ Montare il prodotto su una parete facendo uso di tutti gli 8 fori per viti della guida di alluminio.
Non montare il prodotto a una parete avente uno spessore inferiore a 15 mm.

- Montaggio

ATTENZIONE! PERICOLO DI LESIONI! Consultare le istruzioni d'uso del trapano.

Nota: Per la muratura utilizzare una punta per trapano ø 8 mm, per il gesso una punta per trapano ø 6 mm.

Nota: In caso di montaggio su una parete di legno non è necessario alcun tassello 5. Ruotare le viti 6 diretta-mente nella parete.

• Contrassegnare i fori da eseguire nel punto della pa- rete desiderato facendo uso di una livella (vedi fig. B).
  ■ Eseguire i fori con una punta per trapano adatta e inserire i tasselli 5 nei fori (vedi figg. C, D).
  ■ Mantenere la guida di alluminio 4 al punto desiderato della parete e avvitare le viti 6 attraverso i fori 3 nei tasselli 5 (vedi fig. E). Fare attenzione a che la guida di alluminio 4 venga fissata con l'allineamento corretto. Facendo questo, fare attenzione a che la

22 IT/CH

... / Pulizia e manutenzione / Smaltimento

cavità a forma di U 2 sia rivolta verso l'alto (vedi fig. F).

■ Appendere i ganci 1 nella cavità a forma di U 2. Premere i ganci 1, in modo che questi possa inserirsi nella guida di alluminio 4 (vedi fig. F).
■ Allentare i ganci 1 semplicemente estraendoli (vedi fig. G).

- Pulizia e manutenzione

■ Per la pulizia non utilizzare mai detergenti corrosivi o aggressivi.
□ Pulire il prodotto con un panno. Qualora vi fosse dello sporco più ostinato, utilizzare un panno privo di peli leggermente inumidito e un detergente blando.

- Smaltimento

L'imballaggio è realizzato con materiali non dannosi per l'ambiente. Smaltirlo nei contenitori locali di raccolta di materiale destinato al riciclaggio.

Informarsi presso l'amministrazione cittadina o comunale sulle possibilità di uno smaltimento ecologico e corretto del prodotto usato.

Definizione del prodotto:

Sistema di supporto a muro

Modello n°: Z30943A

Versione: 07/2011
