Produkttyp	Wandhalterung mit Aufhängesystem
Marke	Powerfix
Modell	Z30943A1
Abmessungen der Aluminiumschiene	ca. 610 x 102 x 18 mm (L x H x T)
Material der Schiene	Aluminium
Maximale Belastung (Schiene mit 3 Haken)	30 kg
Anzahl mitgelieferter Haken	3
Anzahl der Befestigungslöcher	8
Montageart	Wandmontage (Bohren)
Empfohlener Bohrdurchmesser	8 mm für Mauerwerk, 6 mm für Gips, ohne Dübel für Holz
Mitgelieferte Dübel	Ja (8 Dübel)
Mitgelieferte Schrauben	Ja (8 Schrauben)
Verwendungszweck	Aufhängen von Werkzeugen und anderen Gegenständen
Gewerbliche Nutzung	Nein
Mindestalter für die Nutzung	Nur Erwachsene (Kinder nicht unbeaufsichtigt lassen)
Befestigungsmethode der Haken	Einrasten in die U-Nut der Schiene
Reinigung	Mit einem feuchten Tuch und neutralem Spülmittel abwischen; keine ätzenden Reinigungsmittel verwenden
Entsorgung	Verpackung recycelbar; für das gebrauchte Produkt bei der Gemeinde erkundigen
Version	07/2011
Sicherheitshinweise	Maximale Belastung nicht überschreiten; Montage durch qualifizierte Person; Kinder nicht klettern lassen

Häufig gestellte Fragen - Z30943A1 POWERFIX

Wie installiere ich die Wandhalterung Powerfix Z30943A1?

Zur Installation markieren Sie die Bohrlöcher mit einer Wasserwaage, bohren Sie die Löcher mit einem passenden Bohrer (8 mm für Mauerwerk, 6 mm für Gips), setzen Sie die Dübel ein und schrauben Sie die Aluminiumschiene mit den 8 Löchern an die Wand. Hängen Sie dann die Haken in die U-Nut ein und drücken Sie sie ein, bis sie einrasten.

Wie hoch ist die maximale Belastbarkeit?

Die maximale Belastbarkeit der Schiene mit 3 Haken beträgt 30 kg. Überschreiten Sie diese Belastung nicht, um Verletzungsrisiken zu vermeiden.

Wie viele Haken kann ich verwenden?

Sie können maximal 3 Haken an der Schiene verwenden. Verwenden Sie ausschließlich die mitgelieferten Haken.

Welche Wandtypen eignen sich für die Montage?

Die Halterung kann an Wänden aus Mauerwerk, Gips oder Holz montiert werden. Für Mauerwerk verwenden Sie einen 8 mm Bohrer und Dübel. Für Gips einen 6 mm Bohrer. Für Holz können die Schrauben direkt ohne Dübel eingeschraubt werden. Die Wandstärke muss mindestens 15 mm betragen.

Wie reinige ich die Wandaufbewahrung?

Wischen Sie das Produkt mit einem sauberen Tuch ab. Bei hartnäckigen Flecken verwenden Sie ein gut ausgewrungenes Tuch, das mit Wasser und neutralem Spülmittel getränkt ist. Verwenden Sie niemals ätzende oder scheuernde Reinigungsmittel.

Ist das Produkt für den gewerblichen Einsatz geeignet?

Nein, dieses Produkt ist nur für den Hausgebrauch bestimmt und nicht für den gewerblichen Einsatz.

Welche Werkzeuge werden für die Montage benötigt?

Sie benötigen eine Wasserwaage, einen Bohrhammer mit passenden Bohrern (6 oder 8 mm), einen Schraubendreher oder Akkuschrauber sowie die mitgelieferten Dübel und Schrauben.

Kann ich andere Haken als die mitgelieferten verwenden?

Nein, verwenden Sie ausschließlich die mit dem Produkt gelieferten Haken. Die Verwendung anderer Haken könnte die Sicherheit und Funktionalität beeinträchtigen.

Wie löse ich die Haken?

Zum Lösen eines Hakens ziehen Sie einfach daran. Der Haken löst sich dann von der Aluminiumschiene.

Was tun bei beschädigten Teilen?

Überprüfen Sie vor der Montage, ob alle Teile einwandfrei sind. Beschädigte Teile können die Sicherheit beeinträchtigen. Wenn ein Bauteil beschädigt ist, verwenden Sie das Produkt nicht und wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG Z30943A1 POWERFIX

4

POWERFIX® Profi ⊕

6

POWERFIX® Profi ⊕

Inhaltsverzeichnis

Einleitung......Seite 8

Bestimmungsgemäße Verwendung......Seite 8

Technische Daten......Seite 8

Sicherheitshinweise ......Seite 8

Montage......Seite 10

Reinigung und Pflege......Seite 11

Entsorgung......Seite 11

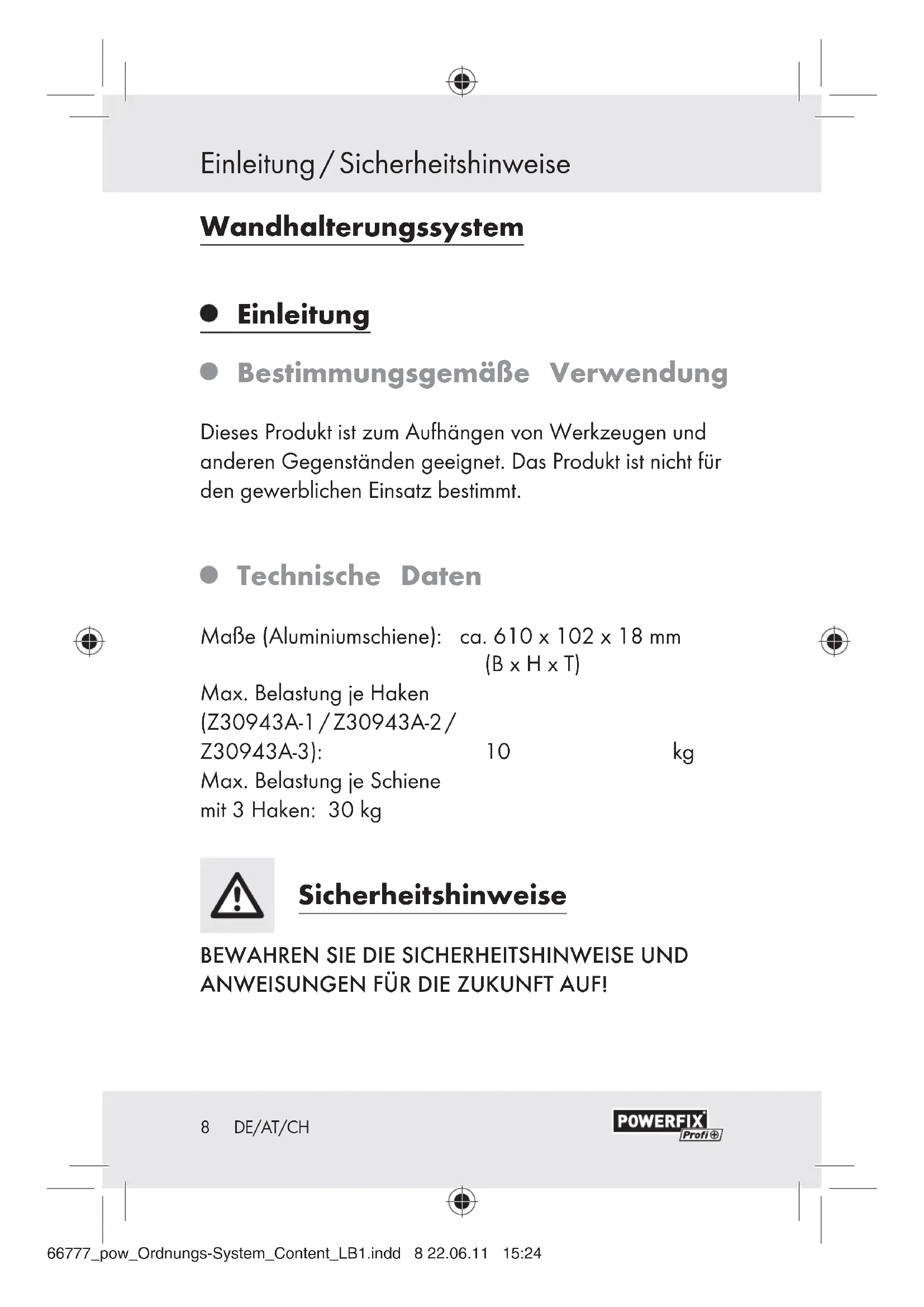

Einleitung / Sicherheitshinweise

Wandhalterungssystem

Einleitung

Bestimmungsgemäße Verwendung

Dieses Produkt ist zum Aufhängen von Werkzeugen und anderen Gegenständen geeignet. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

- Technische Daten

Maße (Aluminiumschiene): ca. 610 x 102 x 18 mm (B x H x T)

Max. Belastung je Haken

BEWAHREN SIE DIE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

Sicherheitshinweise

LEB 4 SWANDUNG!

UNFALLGEFAHR FÜR KLEINKINDER

UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr. Halten Sie das Produkt von Kindern fern. Das Produkt ist kein Spielzeug.

⚠ VORSICHT! VERLETZUNGSGEFAHR! Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr. Beschädigte Teile können die Sicherheit und Funktion beeinflussen.

⚠ VORSICHT! Lassen Sie Kinder nicht unbeaufsichtigt! Das Produkt ist kein Kletter- oder Spielgerät! Stellen Sie sicher, dass Personen, insbesondere Kinder nicht auf das Produkt klettern bzw. sich nicht am Produkt hochziehen. Das Produkt kann aus der Wand herausreißen. Verletzungen und / oder Beschädigungen können die Folgen sein.

Achten Sie darauf, dass das Produkt nur von fachkundigen Personen montiert wird.

Belasten Sie das Produkt nicht über die zulässige maximale Belastung hinaus.

⚠ VORSICHT! VERLETZUNGSGEFAHR! Überprüfen Sie vor der Wandmontage, ob die gewählte Wand zum Befestigen des Produkts geeignet ist.

■ Befestigen Sie nicht mehr als 3 Haken an dem Produkt.

9 DE/AT/CH

Sicherheitshinweise / Montage

Benutzen Sie nur die im Produkt enthaltenen Haken und keinesfalls andere Haken oder Produkte anderer Hersteller.
■ Montieren Sie das Produkt mit Hilfe aller 8 Schraubenlöcher der Aluminiumschiene an einer Wand.
■ Montieren Sie das Produkt nicht an einer Wand von weniger als 15 mm Dicke.

- Montage

⚠ VORSICHT! VERLETZUNGSGEFAHR! Ziehen Sie die Bedienungsanleitung Ihrer Bohrmaschine hinzu.

Hinweis: Nutzen Sie für Mauerwerk einen Bohrer ø 8 mm, für Gips einen Bohrer ø 6 mm.

Hinweis: Bei der Montage in eine Holzwand sind keine Dübel 5 notwendig. Drehen Sie die Schrauben 6 direkt in die Wand ein.

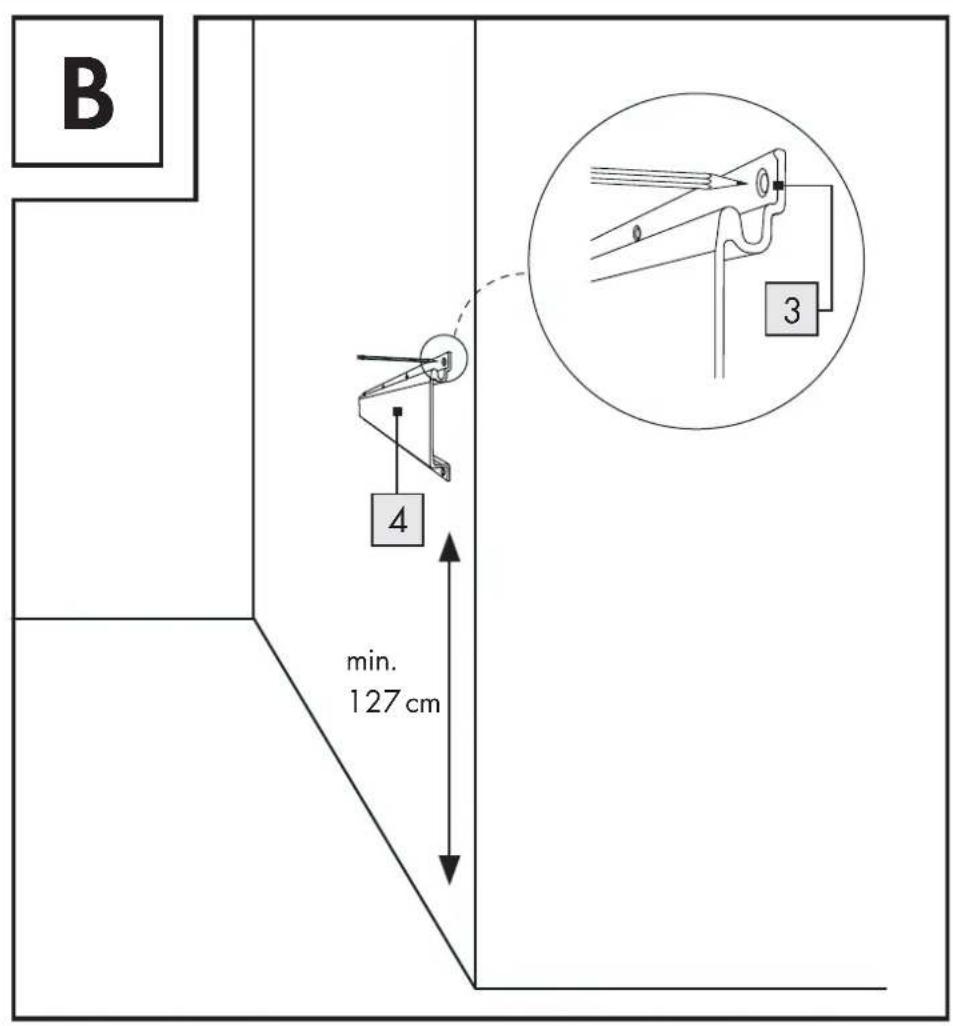

■ Markieren Sie die Bohrlöcher mit Hilfe einer Wasserwaage an der gewünschten Stelle einer Wand (siehe Abb. B).

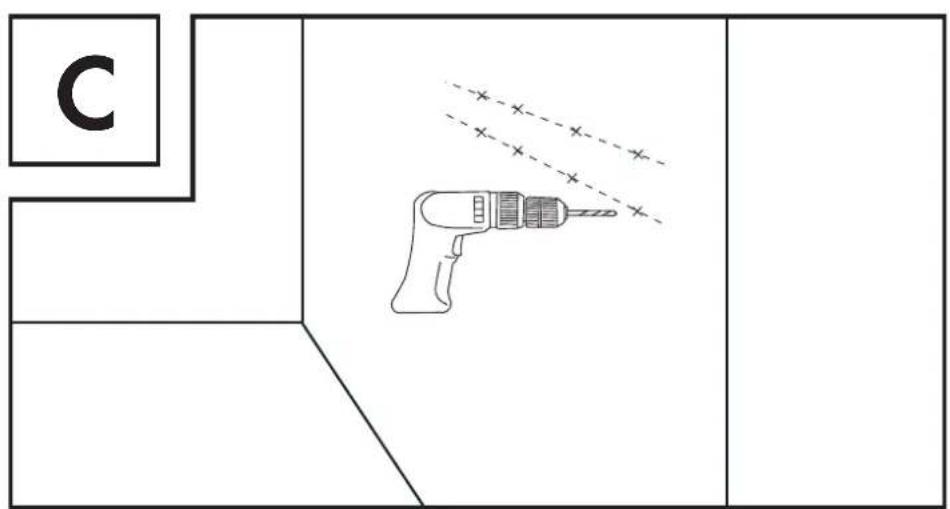

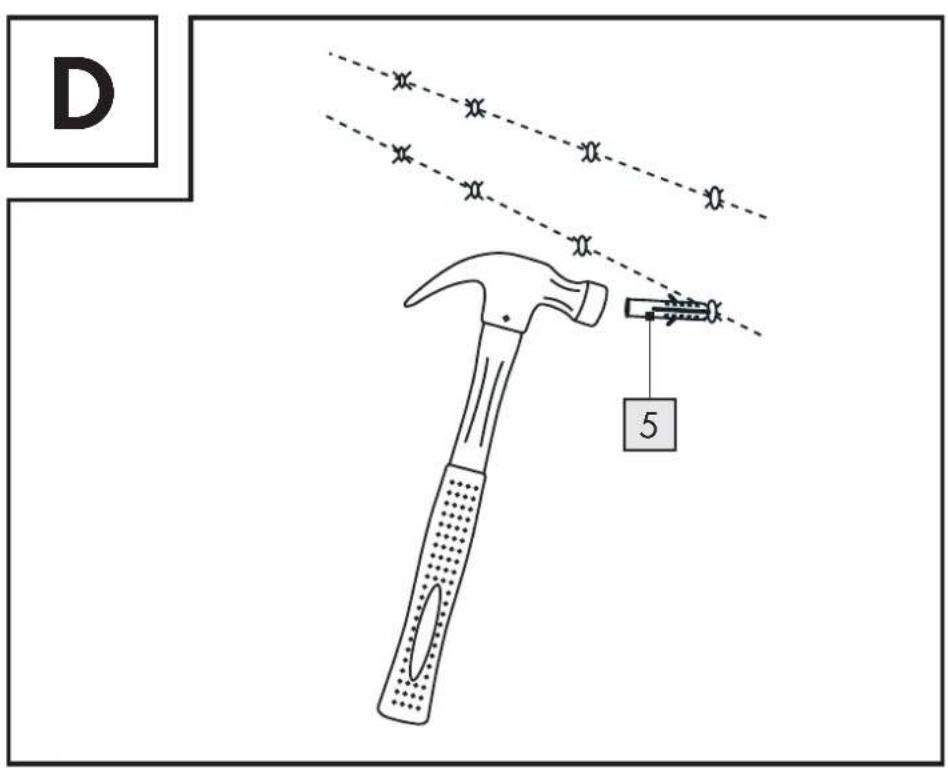

■ Bohren Sie die Bohrlöcher mit einem entsprechenden Bohrer und stecken Sie die Dübel 5 in die Bohrlöcher (siehe Abb. C, D).

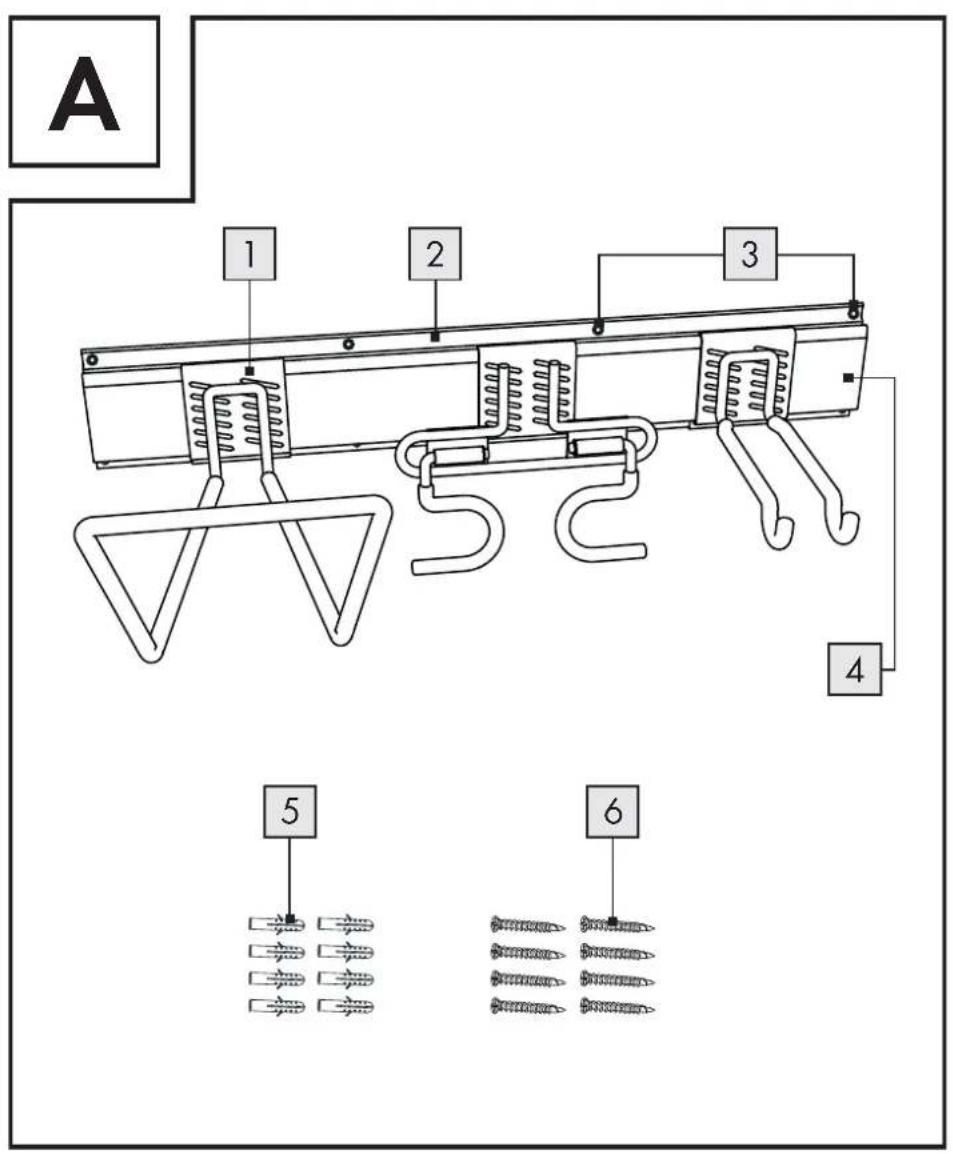

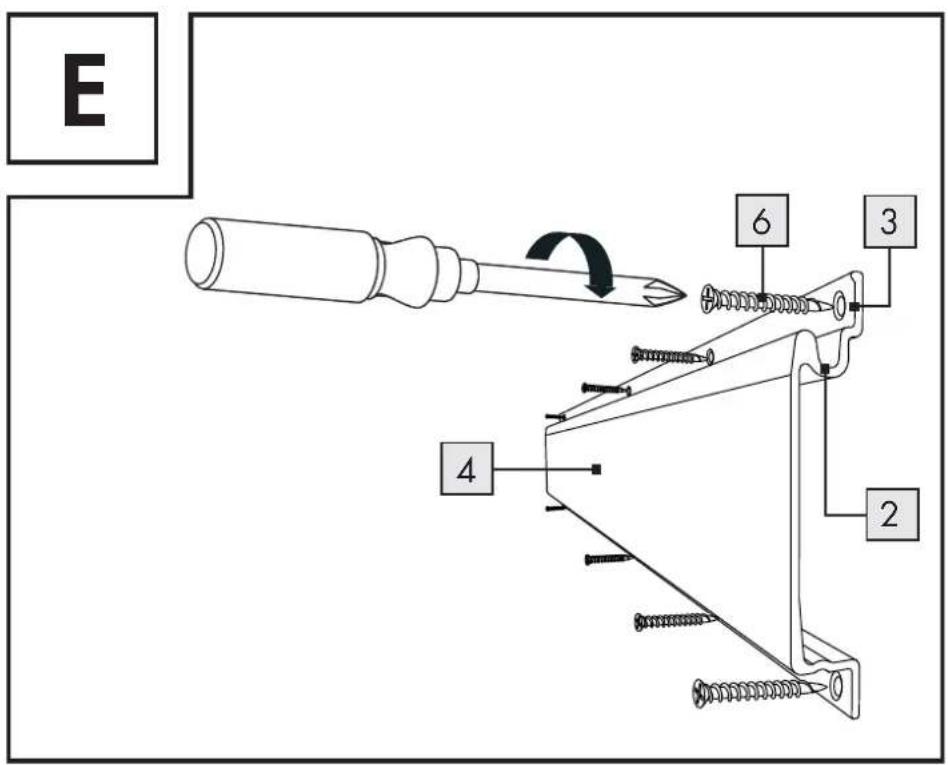

■ Halten Sie die Aluminiumschiene 4 an die gewünschte Stelle der Wand und drehen Sie die Schrauben 6 durch die Schraubenlöcher 3 in die Dübel 5 ein (siehe Abb. E). Achten Sie darauf, die

10 DE/AT/CH

POWERFIX® Profi ⊕

Montage / Reinigung und Pflege / Entsorgung

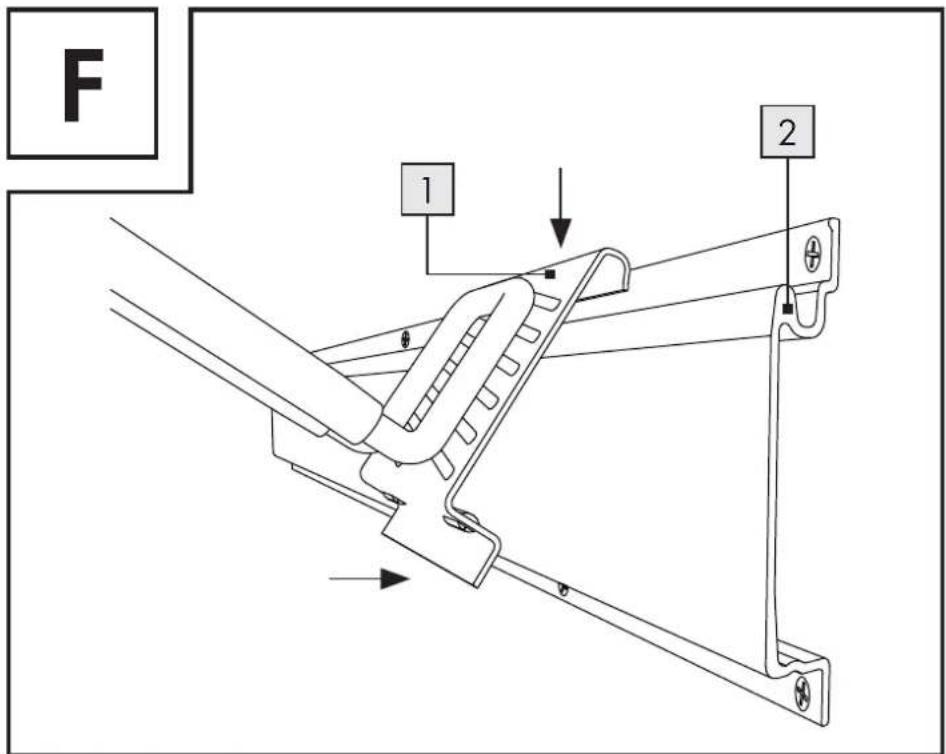

Aluminiumschiene 4 mit der richtigen Ausrichtung an der Wand zu befestigen. Die u-förmige Vertiefung 2 ist dabei nach oben gerichtet (siehe Abb. F).

Hängen Sie nun die Haken 1 in der u-förmigen Vertiefung 2 ein. Drücken Sie dabei gegen die Haken 1, so dass diese in der Aluminiumschiene 4 einrasten (siehe Abb. F).

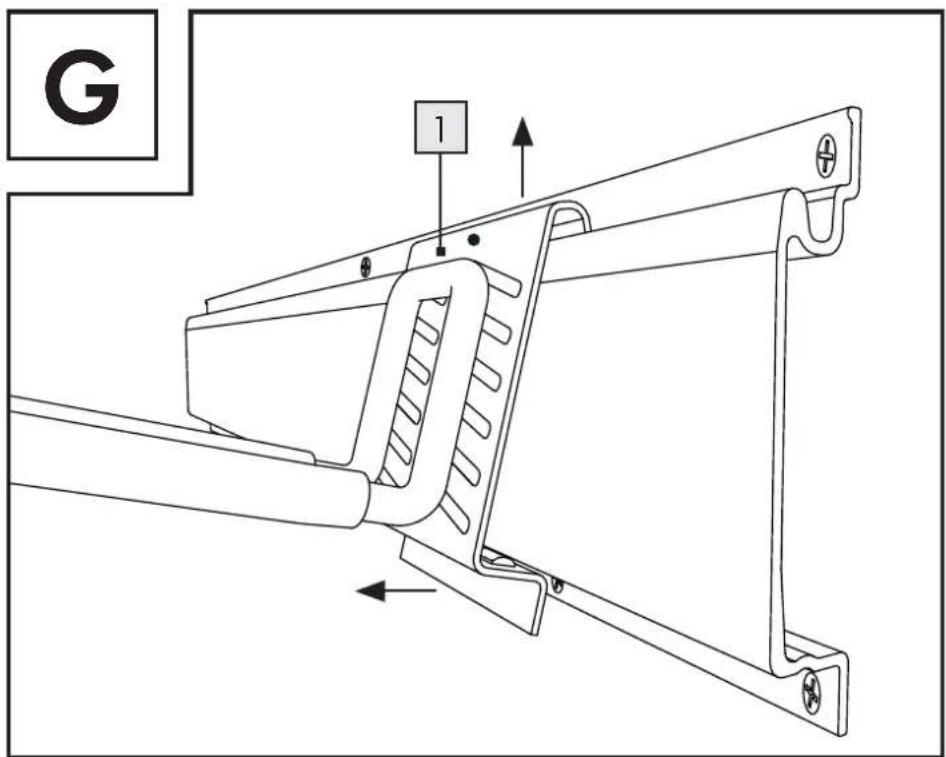

■ Lösen Sie den Haken 1 durch einfaches Ziehen (siehe Abb. G).

● Reinigung und Pflege

■ Verwenden Sie zur Reinigung keinesfalls ätzende oder aggressive Reinigungsmittel.
□ Reinigen Sie das Produkt mit einem Tuch. Verwenden Sie bei stärkerer Verschmutzung ein leicht angefeuchtetes Tuch und mildes Spülmittel.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien. Entsorgen Sie diese in den örtlichen Recyclingbehältern.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Produktbezeichnung:

Wandhalterungssystem

Modell-Nr.: Z30943A

Version: 07/2011

12 DE/AT/CH

POWERFIX® Profi ⊕

Table des matières

Introduction

Utilisation conforme......Page 14

18 FR/CH

POWERFIX® Profi ⊕

Indice

Introduzione

24 IT/CH

Inhoudsopgave

Inleiding

• Technische gegevens

Afmetingen (aluminiumrail): ca. 610 x 102 x 18 mm (B x H x D)

30 NL
