Caractéristiques	Détails
Type de produit	Ventilateur
Débit d'air	Jusqu'à 300 m³/h
Nombre de vitesses	3 vitesses réglables
Dimensions	Dimensions compactes pour un rangement facile
Poids	Environ 2,5 kg
Niveau sonore	Silencieux, idéal pour une utilisation intérieure
Alimentation	220-240 V, 50 Hz
Utilisation	Idéal pour le séchage, la ventilation et le refroidissement
Maintenance	Nettoyage régulier des grilles et des filtres
Sécurité	Protection contre la surchauffe
Garantie	2 ans
Informations générales	Facile à transporter grâce à sa poignée intégrée

FOIRE AUX QUESTIONS - TVE 18 TROTEC

Quel est le niveau sonore du ventilateur TROTEC TVE 18 ?

Le niveau sonore du ventilateur TROTEC TVE 18 est d'environ 45 dB, ce qui le rend relativement silencieux.

Comment régler la vitesse du ventilateur ?

Pour régler la vitesse du ventilateur, utilisez le bouton de contrôle situé sur le panneau de commande, qui offre plusieurs réglages de vitesse.

Le ventilateur TROTEC TVE 18 est-il facile à nettoyer ?

Oui, le ventilateur est conçu avec des grilles amovibles qui facilitent le nettoyage et l'entretien.

Quelle est la puissance du ventilateur TROTEC TVE 18 ?

La puissance du ventilateur TROTEC TVE 18 est de 45 W.

Le ventilateur peut-il être utilisé à l'extérieur ?

Le ventilateur TROTEC TVE 18 est destiné à un usage intérieur uniquement. Évitez de l'utiliser à l'extérieur pour des raisons de sécurité.

Est-il possible de régler l'oscillation du ventilateur ?

Oui, le ventilateur TROTEC TVE 18 dispose d'une fonction d'oscillation que vous pouvez activer ou désactiver selon vos besoins.

Quelle est la taille du ventilateur TROTEC TVE 18 ?

Le ventilateur TROTEC TVE 18 a un diamètre de 45 cm.

Y a-t-il une garantie pour le ventilateur TROTEC TVE 18 ?

Oui, le ventilateur est généralement fourni avec une garantie de 2 ans. Veuillez vérifier les détails de la garantie dans le manuel d'utilisation.

Comment puis-je résoudre un problème de ventilation insuffisante ?

Vérifiez que le ventilateur est correctement branché, que les grilles ne sont pas obstruées par de la poussière et que vous avez sélectionné la bonne vitesse.

Que faire si le ventilateur ne fonctionne pas ?

Assurez-vous que le ventilateur est branché sur une prise fonctionnelle. Si cela ne résout pas le problème, vérifiez le câble d'alimentation et les fusibles.

MODE D'EMPLOI TVE 18 TROTEC

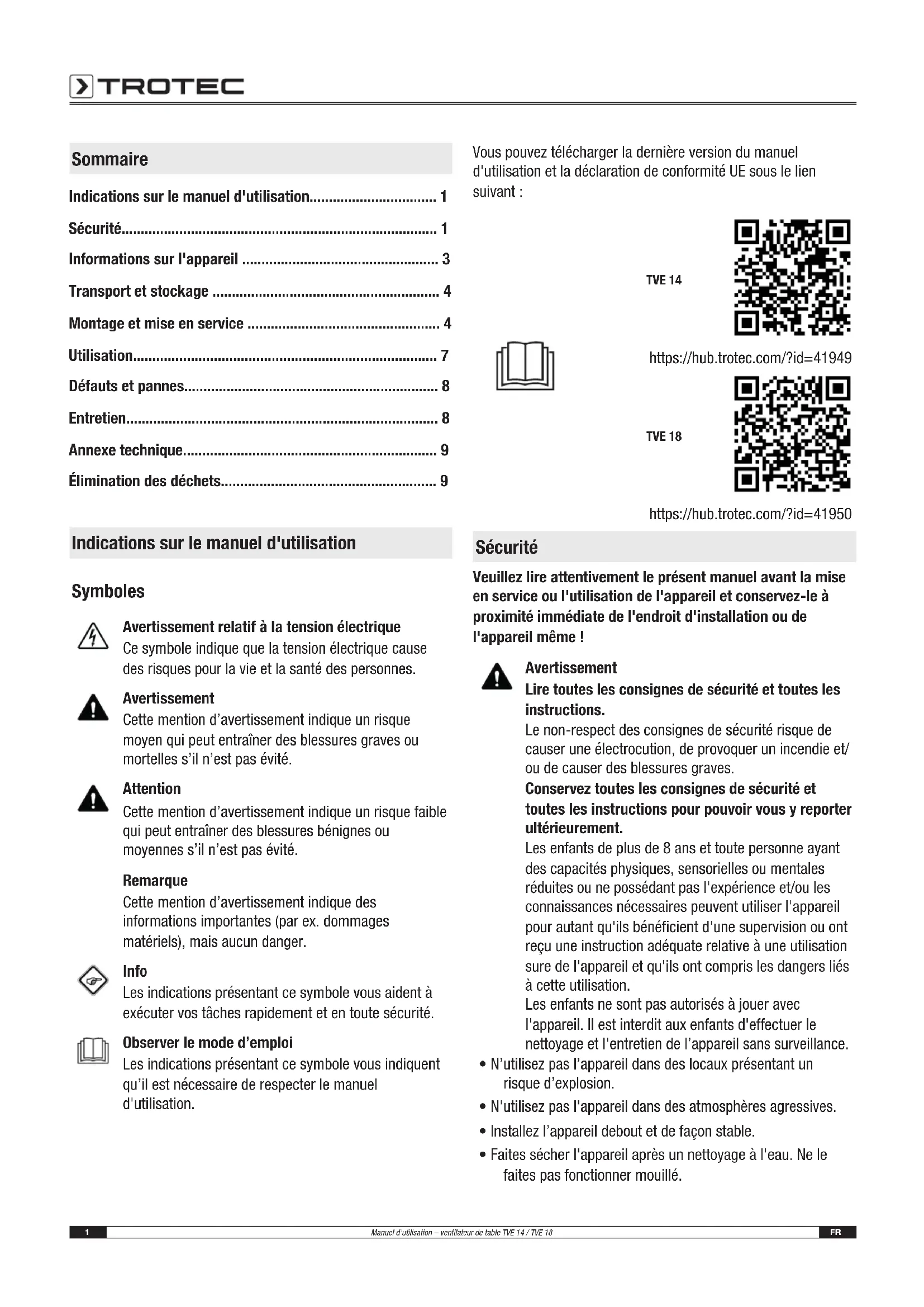

• Manuel d'utilisation – ventilateur de table TVE 14 / TVE 18 Sommaire Indications sur le manuel d'utilisation p. 1
• Sécurité p. 1
• Informations sur l'appareil p. 3
• Transport et stockage p. 4
• Montage et mise en service p. 4
• Utilisation p. 7
• Défauts et pannes p. 8
• Entretien p. 8
• Annexe technique p. 9
• Élimination des déchets Indications sur le manuel d'utilisation Symboles Avertissement relatif à la tension électrique Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes. Avertissement Cette mention d’avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s’il n’est pas évité. Attention Cette mention d’avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s’il n’est pas évité. Remarque Cette mention d’avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger. Info Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité. Observer le mode d’emploi Les indications présentant ce symbole vous indiquent qu’il est nécessaire de respecter le manuel d'utilisation. Vous pouvez télécharger la dernière version du manuel d'utilisation et la déclaration de conformité UE sous le lien suivant: TVE 14 https://hub.trotec.com/?id=41949 TVE 18 https://hub.trotec.com/?id=41950 Sécurité Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate de l'endroit d'installation ou de l'appareil même! Avertissement Lire toutes les consignes de sécurité et toutes les instructions. Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie et/ ou de causer des blessures graves. Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement. Les enfants de plus de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision ou ont reçu une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils ont compris les dangers liés à cette utilisation. Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l’appareil sans surveillance. p. 9

• N’utilisez pas l’appareil dans des locaux présentant un risque d’explosion.

• N'utilisez pas l'appareil dans des atmosphères agressives.

• Installez l’appareil debout et de façon stable.

• Faites sécher l'appareil après un nettoyage à l'eau. Ne le faites pas fonctionner mouillé.FR 2 Manuel d'utilisation – ventilateur de table TVE 14 / TVE 18

• Ne touchez ou n’utilisez pas l'appareil les mains humides ou mouillées.

• Ne pas exposer l’appareil à un jet d’eau direct.

• Ne pas introduire de corps étrangers ni de membres du corps à l’intérieur de l'appareil.

• Ne couvrez pas l'appareil et ne le transportez pas pendant le fonctionnement.

• Ne pas s'asseoir sur l'appareil.

• L'appareil n'est pas un jouet. Tenez les enfants et les animaux à l'écart. Utilisez l'appareil uniquement sous surveillance.

• Avant chaque utilisation, vérifiez le bon état de l'appareil, des accessoires et des connecteurs. N'utilisez pas l’appareil si celui-ci ou une des pièces qui le composent sont défectueux.

• Protégez tous les câbles électriques en dehors de l’appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont détériorés!

• La prise d’alimentation électrique doit correspondre aux indications données au chapitre Caractéristiques techniques.

• Raccordez la fiche de l’appareil à une prise de courant protégée selon les règles de l'art.

• Choisissez la rallonge de câble électrique conformément aux indications contenues dans les données techniques. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.

• Retirez le câble électrique de l’appareil de la prise en tirant sur la fiche avant l’entretien, la maintenance ou les réparations.

• Éteignez l’appareil et tirez le câble électrique de la prise lorsque l’appareil n’est pas utilisé.

• N'utilisez jamais l'appareil si vous remarquez des défauts au niveau de la prise ou du câble de raccordement secteur. Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne de qualification équivalente afin d’éviter tous risques. Les câbles électriques défectueux représentent un danger sérieux pour la santé.

• Lors de l’installation, il faut respecter les distances minimales requises par rapport aux murs et aux autres objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans le chapitre Données techniques.

• Assurez-vous que l'entrée et la sortie d'air sont dégagées.

• Assurez-vous qu’aucun objet ne se trouve près de l'entrée et de la sortie d'air.

• Il est interdit de faire fonctionner l’appareil ou de le raccorder au réseau électrique lorsqu’il n’est pas complètement monté.

• Une installation non conforme peut provoquer un incendie, une électrocution ou des blessures graves.

• L'appareil est doté d'une protection anti-surchauffe qui se déclenche lors d'une surchauffe de l'appareil (dépassement de la température de service). L'appareil s'éteint alors automatiquement. Utilisation conforme Veuillez utiliser les appareils TVE 14 / TVE 18 exclusivement comme ventilateurs de table pour ventiler les intérieurs, tout en respectant les données techniques. Utilisation non conforme

• Veuillez ne pas installer l'appareil sur un support mouillé ou inondé.

• Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.

• Veuillez ne pas utiliser l'appareil à l’extérieur.

• Tout autre fonctionnement ou toute autre utilisation que ceux décrits dans ce manuel est non conforme et interdit. En cas de non-respect, le fabricant décline toute responsabilité en cas de dommage et tous les droits à garantie sont annulés.

• Toute modification structurelle, toute transformation ou tout ajout arbitraire au niveau de l'appareil est strictement interdit. Qualification du personnel Toute personne utilisant le présent appareil doit:

• être consciente des risques associés aux appareils électriques en environnement humide.

• avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.3 FR Manuel d'utilisation – ventilateur de table TVE 14 / TVE 18 Risques résiduels Avertissement relatif à la tension électrique Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée! Avertissement relatif à la tension électrique Retirez la fiche d’alimentation de la prise secteur avant toute intervention sur l’appareil. Débranchez le cordon d’alimentation de la prise murale en tirant sur la fiche secteur. Avertissement L’utilisation de l’appareil peut comporter un risque s’il est utilisé par des personnes non compétentes, en cas d’utilisation non conforme ou non conventionnelle! Veuillez respecter les exigences relatives à la qualification du personnel! Avertissement L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants. Avertissement Danger de suffocation! Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants. Remarque N'utilisez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil. Comportement en cas d'urgence

1. Arrêtez l'appareil.

2. En cas d'urgence, coupez immédiatement l’alimentation

électrique de l'appareil. Débranchez le cordon d’alimentation de la prise murale en tirant sur la fiche secteur.

3. Ne rebranchez jamais un appareil endommagé.

Informations sur l'appareil Description de l’appareil Les ventilateurs de table de la série TVE sont destinés à faire circuler l’air intérieur dans une pièce. Les appareils TVE 14 / TVE 18 sont identiques sur le plan des fonctionnalités et ne se distinguent que par leur couleur. Les appareils présentent les caractéristiques suivantes:

• Angle d'inclinaison de la tête du ventilateur réglable jusqu'à 60°

• Oscillation à 90° activable

• Poignée permettant un transport facile Représentation de l’appareil

N° Désignation 1 Grille de protection 2 Panneau de commande 3 Socle 4 Pied 5 Moteur 6 Broche oscillation 7 Poignée de transportFR 4 Manuel d'utilisation – ventilateur de table TVE 14 / TVE 18 Transport et stockage Remarque L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée. Observez les informations relatives au transport et à l'entreposage de l'appareil. Transport Veuillez respecter les consignes suivantes avant chaque transport:

• Débranchez le cordon d’alimentation de la prise murale en tirant sur la fiche secteur.

• Veuillez ne pas utiliser le cordon électrique pour tirer l’appareil. Veuillez respecter les consignes suivantes après chaque transport:

• Installez l'appareil à la verticale après l'avoir transporté. Stockage Veuillez respecter les consignes suivantes avant chaque entreposage: Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil:

• au sec et protégé du gel et de la chaleur

• debout, dans un endroit protégé de la poussière et de l’exposition directe au soleil

• le cas échéant, protégé de la poussière par une housse

• ne placez aucun autre appareil ou aucun objet sur l'appareil, afin d'éviter de le détériorer Montage et mise en service Contenu de la livraison

• 1 mode d'emploi Déballer l'appareil

1. Ouvrez le carton et sortir l'appareil.

2. Retirez entièrement l’emballage de l’appareil.

3. Déroulez complètement le câble électrique. Assurez-vous

que le câble électrique n'est pas endommagé et ne le détériorez pas en le déroulant Montage Montage du socle

1. Desserrez les vis sur le fond de l’appareil, sous le corps du

2. Assemblez le pied(4) et le socle(3) du ventilateur.

3. Serrez les quatre vis de liaison(8) à travers le socle dans

les orifices prévus sur le dessous du corps du ventilateur pour fixer l’ensemble.

35 FR Manuel d'utilisation – ventilateur de table TVE 14 / TVE 18 Montage du rotor Montez la partie arrière de la grille de protection(10) sur l’arbre moteur(9). Fixez les deux éléments au moyen de l’anneau de serrage(11).

Fixation de l’hélice sur l’arbre moteur

1. Placez l’hélice(12) sur l’arbre moteur(9).

2. Fixez l’hélice(12) au moyen du bouton de serrage(13).

Montage et fermeture de la grille de protection

1. Placez la partie avant de la grille de protection(14) sur la

2. La partie avant doit être positionnée de telle sorte que les

3. Vissez ensemble les deux parties de la grille de protection

au moyen de la vis de fixation(16) située en bas de la grille. 16FR 6 Manuel d'utilisation – ventilateur de table TVE 14 / TVE 18 Réglage de l’inclinaison du ventilateur Il est possible de régler l’inclinaison du ventilateur manuellement jusqu’à 60°.

1. Déplacez la tête du ventilateur vers l’avant ou vers l’arrière

de manière à l’incliner plus ou moins. Assurez-vous que la tête du ventilateur s’enclenche dans la position et avec l’angle d'inclinaison désiré. ð L’angle d'inclinaison du ventilateur est réglé et le flux d’air se concentre sur l’angle d'inclinaison défini. Mise en service Lors de l’installation de l’appareil, il faut respecter les distances minimales requises par rapport aux murs et aux autres objets conformément aux indications figurant dans le chapitre Données techniques. 30 cm 30 cm 30 cm 30 cm 30 cm Avertissement Risque de blessures à la suite d’une mise en œuvre incorrecte! Il y a un risque de blessures si la grille de protection n’est pas correctement en place autour de l’hélice. La grille de protection doit être montée correctement avant que l’appareil ne soit mis en marche. Avertissement Risque de blessure lié au démontage de la grille de protection! Il y a un risque de blessures si la grille de protection est démontée pendant le fonctionnement. Ne démontez jamais la grille de protection pendant que l’appareil fonctionne!

• Avant la remise en service de l’appareil, vérifiez l’état du câble d’alimentation. En cas de doute relatif à son parfait état, contactez le service après-vente.

• Installez l’appareil debout et de façon stable.

• En particulier lorsque l’appareil est placé au centre de la pièce, veillez à ce que le cordon secteur et tout autre câble électrique soit posé de sorte à éviter tout risque de trébuchement. Utilisez des couvre-câbles.

• Assurez-vous que les rallonges de câble sont entièrement déroulées.

• Veillez à ce qu’aucun rideau ni aucun autre objet ne bloque le flux d’air. Branchement du câble secteur

• Raccordez la fiche de l’appareil à une prise de courant protégée selon les règles de l'art.7 FR Manuel d'utilisation – ventilateur de table TVE 14 / TVE 18 Utilisation Éléments de commande

N° Désignation Signification 17 Touches Vitesse de ventilation

Réglage de la vitesse de ventilation: vitesse 1 = lente vitesse 2 = moyenne vitesse 3 = rapide 18 Touche 0 Arrêt de l'appareil Mise en marche de l'appareil Après avoir installé l’appareil en suivant la description du chapitre Montage et mise en service, vous pouvez le mettre en marche.

1. Appuyez sur l’une des touches Vitesse de ventilation (17).

ð L'appareil se met en marche à la vitesse de ventilation sélectionnée. Modification de la vitesse de ventilation Vous pouvez également commuter entre les trois vitesses de ventilation pendant que l’appareil fonctionne.

1. Appuyez sur l’une des touches Vitesse de ventilation (17).

ð L’appareil passe à la vitesse de ventilation sélectionnée. Oscillation La fonction oscillation permet d’obtenir une ventilation plus homogène. ü L’appareil est allumé et fonctionne.

1. Appuyez vers le bas sur la broche d’oscillation(6) jusqu’à

ð La fonction oscillation est activée. ð La tête du ventilateur pivote sur un angle allant jusqu’à 90°.

2. Pour désactiver l’oscillation, tirez la broche d’oscillation(6)

vers le haut. ð La fonction oscillation est désactivée. ð L’appareil cesse d’osciller dans la position désirée et continue de fonctionner à la vitesse de ventilation sélectionnée.FR 8 Manuel d'utilisation – ventilateur de table TVE 14 / TVE 18 Mise hors service Avertissement relatif à la tension électrique Ne touchez jamais la fiche d'alimentation avec des mains humides ou mouillées.

• Arrêtez l'appareil en appuyant sur la touche 0(18).

• Débranchez le cordon d’alimentation de la prise murale en tirant sur la fiche secteur.

• Nettoyez l'appareil conformément aux indications figurant au chapitre Maintenance.

• Stockez l'appareil conformément aux indications figurant dans le chapitre Stockage. Défauts et pannes Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante. L’appareil ne se met pas en marche:

• Vérifiez le raccordement au secteur.

• Vérifiez le bon état du câble électrique et de la fiche d’alimentation.

• Vérifiez le fusible ou le disjoncteur secteur.

• Vérifiez si la protection anti-surchauffe s’est déclenchée, voir chapitre Sécurité.

• Attendez 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites réviser l'appareil par une entreprise spécialisée ou par la société Trotec. L’hélice ne démarre pas:

• Vérifiez si l’appareil a bien été mis en marche.

• Vérifiez l'alimentation électrique et contrôlez le bon état de la prise et du câble. L'appareil est bruyant ou il vibre:

• Vérifiez si l’appareil est stable et bien installé en position verticale.

• Vérifiez que l’appareil est correctement assemblé. Remarque Attendez au moins 3 minutes après toute intervention de maintenance ou de réparation. Vous pouvez alors remettre l'appareil en marche. Même après vérification, l'appareil ne fonctionne toujours pas parfaitement? Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité spécialisée ou par la société Trotec. Entretien Avant toute opération de maintenance Avertissement relatif à la tension électrique Ne touchez jamais la fiche d'alimentation avec des mains humides ou mouillées.

• Éteignez l’appareil.

• Débranchez le cordon d’alimentation de la prise murale en tirant sur la fiche secteur. Nettoyer le boîtier Nettoyez le boîtier avec un chiffon humide, doux et sans peluches. Veillez à ce que de l’humidité ne pénètre pas dans le boîtier. Veillez à ce qu’aucune humidité ne puisse entrer en contact avec les composants électriques. N’utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d’alcool ou les produits abrasifs, pour humidifier le chiffon. Nettoyage des pales du ventilateur ü L'appareil est éteint. ü Le cordon secteur est sorti de la prise.

1. Enlevez la grille de protection conformément aux

instructions du chapitre Montage et mise en service.

2. Nettoyez les pales du ventilateur avec un chiffon doux

légèrement humide non pelucheux. Veillez à ce qu’aucune humidité ne pénètre dans le boîtier. Veillez à ce qu’aucune humidité ne puisse entrer en contact avec les composants électriques. N’utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d’alcool ou les produits abrasifs, pour humidifier le chiffon.

• Ceci mis à part, l’appareil ne nécessite aucune maintenance.9 FR Manuel d'utilisation – ventilateur de table TVE 14 / TVE 18 Annexe technique Caractéristiques techniques Paramètre Valeur Modèle TVE 14/TVE 18 Vitesses de ventilation 3 Vitesse du flux d’air 3,07 m/s Tension de raccordement 220 - 240V/50Hz Puissance absorbée 50 W Longueur du cordon électrique 1,45 m Angle d'inclinaison réglable 60° Oscillation 90° Diamètre des pales 40 cm Niveau sonore (1m de distance, vitesse2) 53 dB(A) Poids 2 kg Dimensions (longueur x largeur x hauteur) 228 x 406 x 530 (mm) Distances minimales par rapport aux murs et aux objets: vers le haut (A): vers l’arrière (B): vers les côtés (C): vers l’avant (D): 30 cm 30 cm 30 cm 30 cm Élimination des déchets Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Notre site Internet www.trotec24.com vous informe également sur les autres possibilités de retour que nous proposons. La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l’environnement et la santé des produits dangereux qu’ils sont susceptibles de contenir.Trotec GmbH & Co. KG Grebbener Str. 7 D-52525 Heinsberg
