Caractéristiques techniques	Ventilateur Trotec TVE 29 T, puissance de 300 W, débit d'air jusqu'à 290 m³/h, 3 niveaux de vitesse.
Utilisation	Idéal pour le refroidissement d'espaces de travail, d'ateliers ou de garages, utilisation en intérieur.
Maintenance et réparation	Nettoyage régulier des grilles et des pales, vérification du câble d'alimentation, pas de pièces remplaçables par l'utilisateur.
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité CE, grille de protection pour éviter les accidents.
Informations générales	Poids de 3,5 kg, dimensions compactes pour un rangement facile, garantie de 2 ans.

FOIRE AUX QUESTIONS - TVE 29 T TROTEC

Comment puis-je allumer le ventilateur TROTEC TVE 29 T ?

Pour allumer le ventilateur, branchez-le sur une prise électrique et utilisez le bouton d'alimentation situé sur le panneau de commande.

Le ventilateur ne fonctionne pas, que devrais-je faire ?

Vérifiez d'abord si le ventilateur est correctement branché et si la prise électrique fonctionne. Si le problème persiste, inspectez le cordon d'alimentation pour des dommages.

Comment régler la vitesse du ventilateur ?

Utilisez le bouton de sélection de vitesse sur le panneau de commande pour choisir entre les différentes options de vitesse.

Le ventilateur fait un bruit étrange, que faire ?

Un bruit anormal peut indiquer un objet coincé dans le ventilateur ou un problème mécanique. Éteignez l'appareil, débranchez-le et vérifiez les pales du ventilateur.

Puis-je utiliser le ventilateur à l'extérieur ?

Le TROTEC TVE 29 T est conçu pour un usage intérieur. Évitez de l'utiliser à l'extérieur ou dans des environnements humides.

Comment nettoyer mon ventilateur TROTEC TVE 29 T ?

Débranchez le ventilateur et utilisez un chiffon humide pour essuyer les pales et le boîtier. Ne plongez jamais l'appareil dans l'eau.

Y a-t-il une garantie pour le ventilateur TROTEC TVE 29 T ?

Oui, le ventilateur est généralement couvert par une garantie de deux ans. Consultez le manuel d'utilisation pour plus de détails sur la garantie.

Le ventilateur a une fonction oscillante, comment l'activer ?

Pour activer la fonction oscillante, appuyez sur le bouton d'oscillation sur le panneau de commande. Cela permettra au ventilateur de pivoter de gauche à droite.

Quels sont les dimensions du ventilateur TROTEC TVE 29 T ?

Le ventilateur TROTEC TVE 29 T mesure environ 45 cm de hauteur et 30 cm de diamètre.

Comment stocker le ventilateur quand je ne l'utilise pas ?

Lorsque vous ne l'utilisez pas, débranchez le ventilateur, nettoyez-le et rangez-le dans un endroit sec, à l'abri de la poussière.

MODE D'EMPLOI TVE 29 T TROTEC

• ventilateur colonne TVE 29 T Sommaire Indications sur le manuel d'utilisation p. 2
• Sécurité p. 2
• Informations sur l'appareil p. 4
• Transport et stockage p. 5
• Montage et mise en service p. 5
• Utilisation p. 6
• Défauts et pannes p. 7
• Entretien p. 8
• Annexe technique p. 8
• Élimination des déchets Indications sur le manuel d'utilisation Symboles Avertissement relatif à la tension électrique Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes. Avertissement Cette mention d’avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s’il n’est pas évité. Attention Cette mention d’avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s’il n’est pas évité. Remarque Cette mention d’avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger. Info Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité. Observer le mode d’emploi Les indications présentant ce symbole vous indiquent qu’il est nécessaire de respecter le manuel d'utilisation. Vous pouvez télécharger la dernière version du manuel d'utilisation et la déclaration de conformité UE sous le lien suivant: TVE 29 T https://hub.trotec.com/?id=39672 Sécurité Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate de l'endroit d'installation ou de l'appareil même! Avertissement Lire toutes les consignes de sécurité et toutes les instructions. Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie et/ ou de causer des blessures graves. Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement. Les enfants de plus de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision ou ont reçu une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils ont compris les dangers liés à cette utilisation. Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l’appareil sans surveillance. p. 8

• N’utilisez pas l’appareil dans des locaux présentant un risque d’explosion.

• N'utilisez pas l'appareil dans des atmosphères agressives.

• Installez l’appareil debout et de façon stable.

• Faites sécher l'appareil après un nettoyage à l'eau. Ne le faites pas fonctionner mouillé.

• Ne touchez ou n’utilisez pas l'appareil les mains humides ou mouillées.

• Ne pas exposer l’appareil à un jet d’eau direct.

• Ne pas introduire de corps étrangers ni de membres du corps à l’intérieur de l'appareil.

• Ne couvrez pas l'appareil et ne le transportez pas pendant le fonctionnement.FR 3 ventilateur colonne TVE 29 T

• Ne pas s'asseoir sur l'appareil.

• L'appareil n'est pas un jouet. Tenez les enfants et les animaux à l'écart. Utilisez l'appareil uniquement sous surveillance.

• Avant chaque utilisation, vérifiez le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilisez pas l’appareil si celui-ci ou une des pièces qui le composent présente un défaut.

• Protégez tous les câbles électriques en dehors de l’appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont détériorés!

• La prise d’alimentation électrique doit correspondre aux indications données au chapitre Caractéristiques techniques.

• Raccordez la fiche de l’appareil à une prise de courant protégée selon les règles de l'art.

• Choisissez la rallonge de câble électrique conformément aux indications contenues dans les données techniques. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.

• Retirez le câble électrique de l’appareil de la prise en tirant sur la fiche avant l’entretien, la maintenance ou les réparations.

• Éteignez l’appareil et tirez le câble électrique de la prise lorsque l’appareil n’est pas utilisé.

• N'utilisez jamais l'appareil si vous remarquez des défauts au niveau de la prise ou du câble de raccordement secteur. Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne de qualification équivalente afin d’éviter tous risques. Les câbles électriques défectueux représentent un danger sérieux pour la santé.

• Lors de l’installation, il faut respecter les distances minimales requises par rapport aux murs et aux autres objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans le chapitre Données techniques.

• Assurez-vous que l'entrée et la sortie d'air sont dégagées.

• Assurez-vous qu’aucun objet ne se trouve à proximité immédiate de l'entrée et de la sortie d'air, et que celles-ci soient libres de toute saleté.

• Il est interdit de faire fonctionner l’appareil ou de le raccorder au réseau électrique lorsqu’il n’est pas complètement monté.

• Une installation non conforme peut provoquer un incendie, une électrocution ou des blessures graves. Utilisation conforme Veuillez utiliser le TVE 29 T exclusivement comme ventilateur colonne pour ventiler les espaces intérieurs, dans le respect des caractéristiques techniques. Utilisation non conforme

• Veuillez ne pas installer l'appareil sur un support mouillé ou inondé.

• Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.

• Veuillez ne pas utiliser l'appareil à l’extérieur.

• Tout autre fonctionnement ou toute autre utilisation que ceux décrits dans ce manuel est non conforme et interdit. En cas de non-respect, le fabricant décline toute responsabilité en cas de dommage et tous les droits à garantie sont annulés.

• Toute modification structurelle, toute transformation ou tout ajout arbitraire au niveau de l'appareil est strictement interdit. Qualification du personnel Toute personne utilisant le présent appareil doit:

• être consciente des risques associés aux appareils électriques en environnement humide.

• avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.4 FR ventilateur colonne TVE 29 T Risques résiduels Avertissement relatif à la tension électrique Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée! Avertissement relatif à la tension électrique Retirez la fiche d’alimentation de la prise secteur avant toute intervention sur l’appareil. Débranchez le cordon d’alimentation de la prise murale en tirant sur la fiche secteur. Avertissement L’utilisation de l’appareil peut comporter un risque s’il est utilisé par des personnes non compétentes, en cas d’utilisation non conforme ou non conventionnelle! Veuillez respecter les exigences relatives à la qualification du personnel! Avertissement L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants. Avertissement Danger de suffocation! Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants. Remarque N'utilisez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil. Comportement en cas d'urgence

1. Éteignez l’appareil.

2. En cas d'urgence, coupez immédiatement l’alimentation

électrique de l'appareil. Débranchez le cordon d’alimentation de la prise murale en tirant sur la fiche secteur.

3. Ne rebranchez jamais un appareil endommagé.

Informations sur l'appareil Description de l’appareil Le ventilateur colonne TVE 29 T est destiné à faire circuler l’air à l’intérieur d’une pièce. L'appareil présente les caractéristiques suivantes:

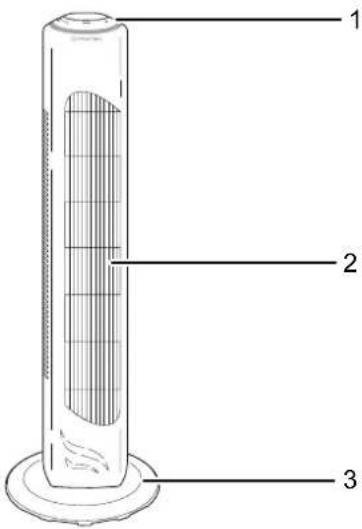

• Oscillation à 60° activable Représentation de l’appareil

N° Désignation 1 Panneau de commande 2 Corps du ventilateur 3 SocleFR 5 ventilateur colonne TVE 29 T Transport et stockage Remarque L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée. Observez les informations relatives au transport et à l'entreposage de l'appareil. Transport Pour faciliter le transport, l’appareil est pourvu d’une poignée. Veuillez observer les consignes suivantes avant chaque transport:

• Éteignez l’appareil.

• Débranchez le cordon d’alimentation de la prise murale en tirant sur la fiche secteur.

• Veuillez ne pas utiliser le cordon électrique pour tirer l’appareil. Veuillez observer les consignes suivantes après chaque transport:

• Installez l'appareil à la verticale après l'avoir transporté. Stockage Veuillez respecter les consignes suivantes avant chaque entreposage:

• Débranchez le cordon d’alimentation de la prise murale en tirant sur la fiche secteur. Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil:

• au sec et protégé du gel et de la chaleur

• debout, dans un endroit protégé de la poussière et de l’exposition directe au soleil

• le cas échéant, protégé de la poussière par une housse

• ne placez aucun autre appareil ou aucun objet sur l'appareil, afin d'éviter de le détériorer Montage et mise en service Contenu de la livraison

• 1 mode d'emploi Déballer l'appareil

1. Ouvrez le carton et sortez l'appareil.

2. Retirez entièrement l’emballage de l’appareil.

3. Déroulez complètement le câble électrique. Assurez-vous

que le câble électrique n'est pas endommagé et ne le détériorez pas en le déroulant. Montage Montage du socle

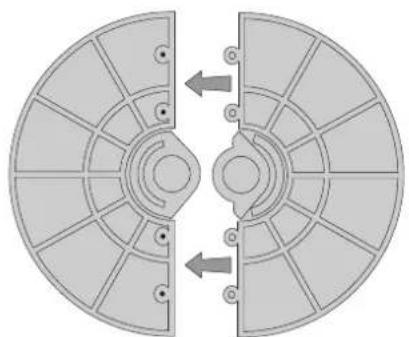

1. Assemblez les deux parties du socle(3) de telle sorte que

les goujons accrochent dans les ouvertures prévues.

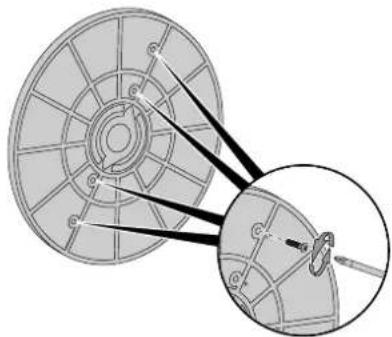

2. Vissez les deux parties du socle(3) l’une à l’autre.

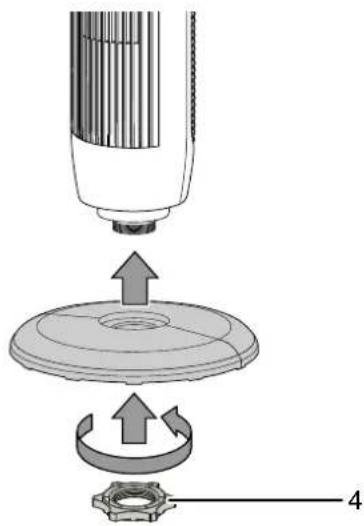

Assemblage du corps du ventilateur et du socle

1. Dévissez l’écrou en plastique(4) situé en bas du corps du

2. Assemblez le socle monté et le corps du ventilateur.

3. Revissez solidement l’écrou en plastique(4) en bas du

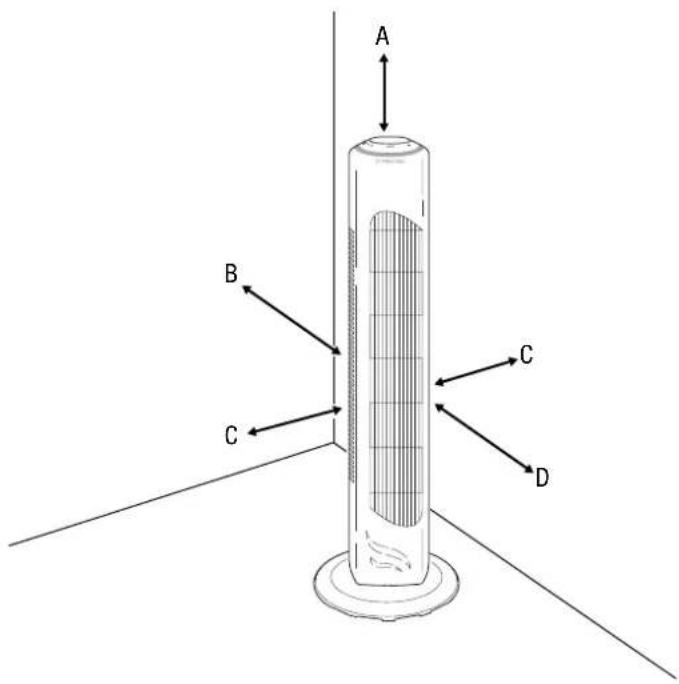

corps du ventilateur. 46 FR ventilateur colonne TVE 29 T Mise en service Lors de l’installation de l’appareil, il faut respecter les distances minimales requises par rapport aux murs et aux autres objets conformément aux indications figurant dans le chapitre Données techniques.

• Avant la remise en service de l’appareil, vérifiez l’état du cordon secteur. En cas de doute relatif à son parfait état, contactez le service après-vente.

• Installez l’appareil debout et de façon stable.

• En particulier lorsque l’appareil est placé au centre de la pièce, veillez à ce que le cordon secteur et tout autre câble électrique soit posé de sorte à éviter tout risque de trébuchement. Utilisez des couvre-câbles.

• Assurez-vous que les rallonges électriques sont entièrement déroulées.

• Veillez à ce qu’aucun rideau ni aucun autre objet ne bloque le flux d’air. Branchement du câble secteur

• Raccordez la fiche secteur à une prise de courant protégée selon les règles de l'art. Utilisation Éléments de commande

N° Désignation Signification 5 Position OFF Appareil éteint 6 Sélecteur rotatif • Mise en marche et arrêt de l’appa- reil 7 Position Niveau de ventilation

• Réglage du niveau de ventilation (1-3) Niveau 1: ventilation faible Niveau 2: ventilation moyenne Niveau 3: ventilation forte 8 Position SWING • Niveau de ventilation (1–3) avec activation et désactivation de l’oscillation Niveau 1: ventilation faible avec os- cillation Niveau 2: ventilation moyenne avec oscillation Niveau 3: ventilation forte avec oscil- lationFR 7 ventilateur colonne TVE 29 T Mise en marche de l’appareil Après avoir installé l’appareil en suivant la description du chapitre Mise en service, vous pouvez le mettre en marche.

1. Tournez le sélecteur(6) sur la position Niveau de

ventilation(7) désirée. ð L'appareil se met en marche au niveau de ventilation sélectionné. ð L’appareil fonctionne en continu au niveau de ventilation défini. Modification du niveau de ventilation Le niveau de ventilation peut être réglé de 1 à 3.

1. Tournez le sélecteur(6) en cours de fonctionnement sur la

position Niveau de ventilation(7) désirée. ð L’appareil fonctionne en continu à la vitesse de ventilation définie. Oscillation La fonction oscillation permet d’obtenir une ventilation plus homogène. ü L’appareil est allumé et fonctionne.

1. Tournez le sélecteur(6) sur la position SWING(8) désirée

pour activer la fonction oscillation. ð La fonction oscillation est activée. ð Le corps du ventilateur pivote sur un angle allant jusqu’à 60°.

2. Tournez le sélecteur(6) sur la position Niveau de

ventilation(7) désirée si vous voulez désactiver la fonction oscillation. ð L’appareil cesse d’osciller et continue de fonctionner au niveau de ventilation sélectionné. Mise hors service Avertissement relatif à la tension électrique Ne touchez jamais la fiche d'alimentation avec des mains humides ou mouillées.

• Débranchez le cordon d’alimentation de la prise murale en tirant sur la fiche secteur.

• Nettoyez l'appareil conformément aux indications figurant au chapitre Maintenance.

• Stockez l'appareil conformément aux indications figurant dans le chapitre Stockage. Défauts et pannes Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante. L’appareil ne se met pas en marche:

• Vérifiez le raccordement au secteur.

• Vérifiez le bon état du cordon électrique et de la fiche secteur.

• Vérifiez le fusible ou le disjoncteur secteur.

• Attendez 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites réviser l'appareil par une entreprise spécialisée ou par la société Trotec. L’hélice ne démarre pas:

• Vérifiez si l’appareil a bien été mis en marche.

• Vérifiez l'alimentation électrique et contrôlez le bon état de la prise et du câble. L'appareil est bruyant ou il vibre:

• Vérifiez si l’appareil est stable et bien installé en position verticale.

• Vérifiez que l’appareil est correctement assemblé. Remarque Attendez au moins 3 minutes après toute intervention de maintenance ou de réparation. Vous pouvez alors remettre l'appareil en marche. Même après vérification, l'appareil ne fonctionne toujours pas parfaitement? Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité spécialisée ou par la société Trotec.8 FR ventilateur colonne TVE 29 T Entretien Avant toute opération de maintenance Avertissement relatif à la tension électrique Ne touchez jamais la fiche d'alimentation avec des mains humides ou mouillées.

• Éteignez l’appareil.

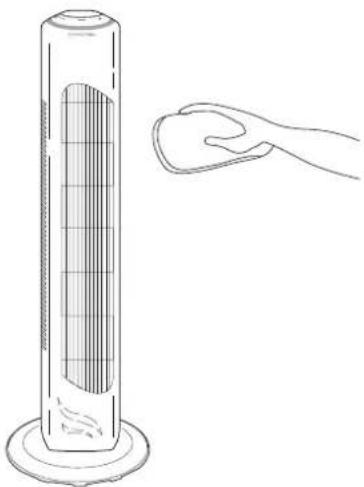

• Débranchez le cordon d’alimentation de la prise murale en tirant sur la fiche secteur. Nettoyer le boîtier Nettoyez le boîtier avec un chiffon humide, doux et sans peluche. Veillez à ce qu’aucune humidité ne pénètre dans le boîtier. Veillez à ce qu’aucune humidité ne puisse entrer en contact avec les composants électriques. N’utilisez pas de détergents agressifs, tels que aérosols de nettoyage, solvants, nettoyants à base d’alcool ou produits abrasifs, pour humidifier le chiffon.

• Ceci mis à part, l’appareil ne nécessite aucune maintenance. Annexe technique Caractéristiques techniques Paramètre Valeur Modèle TVE 29 T Niveaux de ventilation 3 Vitesse du flux d’air 1,25m/s Tension de raccordement 220 - 240V/50Hz Puissance absorbée 45 W Longueur du cordon secteur 1,50 m Oscillation 60° Pression sonore (distance 1 m, vitesse 3) 58 dB(A) Poids 2 kg Dimensions (longueur x largeur x hauteur) 240 x 240 x 765 (mm) Distance minimum par rapport aux murs et aux objets vers le haut(A): vers l’arrière (B): vers les côtés (C): vers l’avant(D): 30 cm 30 cm 30 cm 30 cm Élimination des déchets Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Notre site Internet www.trotec24.com vous informe également sur les autres possibilités de retour que nous proposons. La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l’environnement et la santé des produits dangereux qu’ils sont susceptibles de contenir.Trotec GmbH & Co. KG Grebbener Str. 7 D-52525 Heinsberg
