Type de produit	Ventilateur de table
Marque	Trotec
Modèle	TVE 100
Dimensions (L x P x H)	255 x 237 x 374 mm
Poids	2.5 kg
Alimentation	220-240 V / 50 Hz
Puissance absorbée	26 W
Niveaux de ventilation	32 niveaux
Vitesse du flux d'air	6.5 m/s
Minuterie	1 à 12 heures programmable
Oscillation horizontale	30°, 90°, 180° ou 360°
Swing vertical	90°
Télécommande	Oui (pile CR2032 incluse)
Diffuseur de parfum	Récipient intégré pour essences
Niveau sonore (à 1 m, niveau 6)	56 dB(A)
Longueur du cordon secteur	1.75 m
Pile de la télécommande	1 x CR2032
Distances minimales (haut, côtés, avant, arrière)	20 cm
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon humide doux, sans solvants ni abrasifs
Sécurité	Protection anti-surchauffe, arrêt automatique en cas de surchauffe
Pièces détachées et réparabilité	Contacter le SAV Trotec ou un électricien agréé
Informations générales	Notice d'utilisation disponible au format PDF sur le site Trotec

FOIRE AUX QUESTIONS - TVE 100 TROTEC

Comment régler la vitesse du ventilateur TVE 100 ?

Tournez le bouton rotatif (8) dans le sens horaire pour augmenter la vitesse, antihoraire pour diminuer. L'affichage 7-segments indique le niveau de 1 à 32.

Comment utiliser la minuterie sur le Trotec TVE 100 ?

Appuyez sur la touche Minuterie (18). L'affichage clignote et la LED 'h' s'allume. Tournez le bouton rotatif pour régler de 1 à 12 heures. La minuterie peut être programmée pour une mise en marche ou un arrêt automatique.

Comment activer l'oscillation horizontale ?

Appuyez plusieurs fois sur la touche Oscillation (13) pour choisir un angle de 30°, 90°, 180° ou 360°. La LED correspondante s'allume. Appuyez à nouveau pour désactiver l'oscillation.

Comment activer la fonction Swing verticale ?

Appuyez sur la touche Swing (15) pour activer le mouvement de haut en bas (90°). La LED Swing (10) s'allume. Appuyez de nouveau pour désactiver.

Que faire si le ventilateur ne s'allume pas ?

Vérifiez le cordon d'alimentation et la prise. Assurez-vous que l'appareil est branché et que le fusible/disjoncteur n'a pas sauté. Attendez 10 minutes avant de redémarrer. Si le problème persiste, contactez le SAV.

Comment nettoyer le ventilateur TVE 100 ?

Débranchez l'appareil. Nettoyez le boîtier avec un chiffon humide, doux et sans peluche. N'utilisez pas de solvants, d'alcool ou de produits abrasifs. Évitez que l'humidité pénètre à l'intérieur.

Comment installer la pile de la télécommande ?

Retirez le porte-pile (7) situé au bas de la télécommande. Insérez une pile CR2032 en respectant la polarité. Ne jamais utiliser de piles rechargeables.

Le ventilateur fait du bruit ou vibre, que faire ?

Vérifiez que l'appareil est stable et posé à plat. Assurez-vous que l'assemblage est correct. Si le bruit persiste, arrêtez l'appareil et contactez le SAV.

Quels sont les modes de fonctionnement disponibles ?

Trois modes : Mode normal (ventilation constante réglable de 1 à 32), Mode Vent naturel (variation automatique pour simuler une brise naturelle, niveaux 10/20/32), Mode Nuit (diminution progressive de la ventilation, niveaux 10/20/32).

Comment éteindre l'affichage lumineux ?

Appuyez sur la touche Éclairage (9) pour éteindre l'affichage. Pour le rallumer, appuyez sur n'importe quelle touche.

MODE D'EMPLOI TVE 100 TROTEC

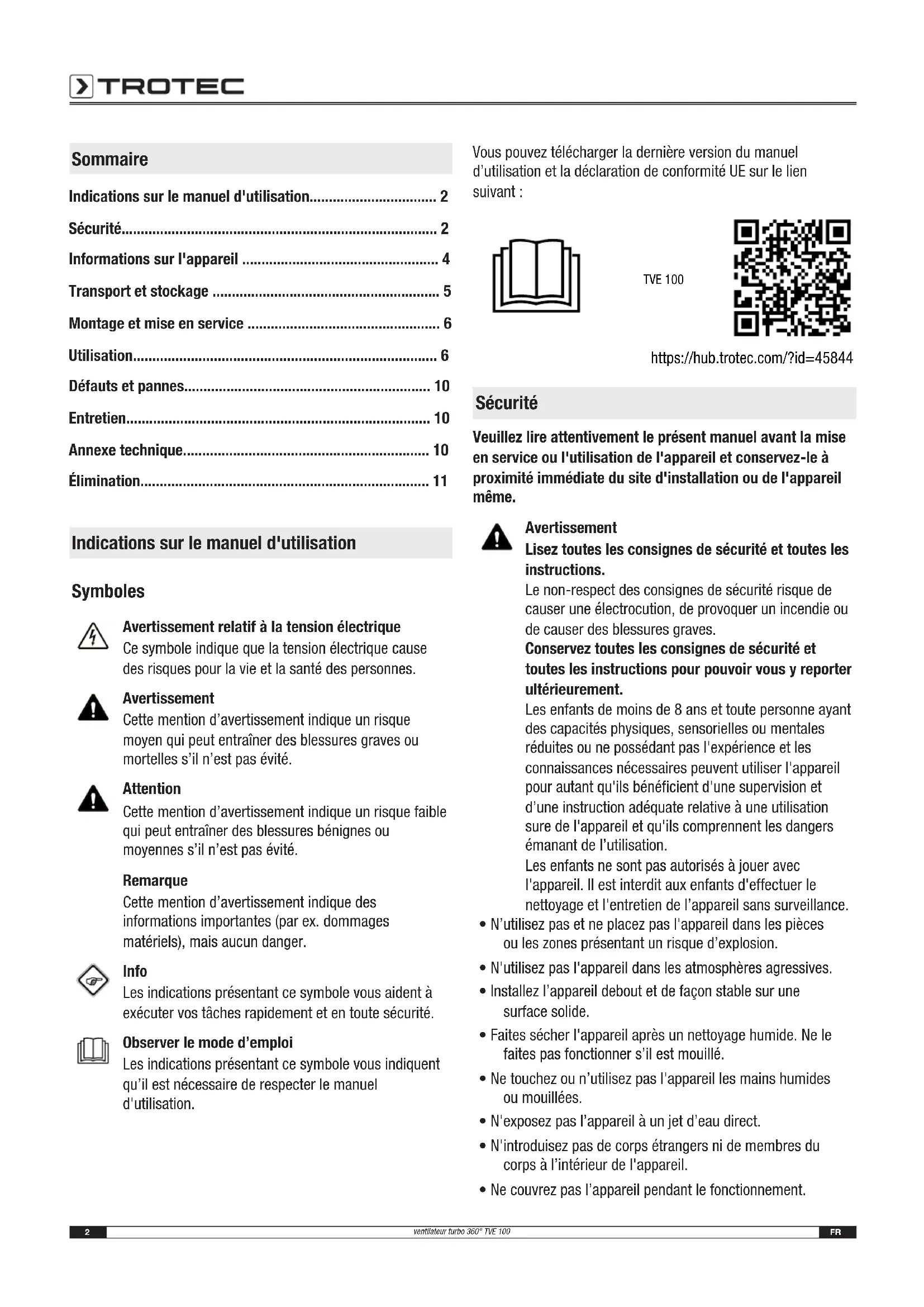

Indications sur le manuel d'utilisation. 2

Sécurité 2

Informations sur I'appareil 4

Transport et stockage 5

Montage et mise en service 6

Utilisation. 6

Défauts et pannes 10

Entretien. 10

Annexe technique. 10

Élimination 11

Indications sur le manuel d'utilisation

Symboles

Avertissement relat à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter le manuel d'utilisation.

Vous pouvez télécharger la derniere version du manuel d'utilisation et la déclaration de conformite UE sur le lien suivant :

TVE 100
https://hub.trotec.com/?id=45844

Sécurité

Veuillez litre attentivement leprésent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximate immediate du site d'installation ou de l'appareil même.

Avertissement

Lisez toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Les enfants de moins de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision et d'une instruction adequate relative à une utilisation sure de l'appareil et qu'ils comprennent les dangers émanant de l'utilisation.

Les enfants ne sont pas autorisés à jour avec l'appareil. Il est interdir aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.

• N'utilisez pas et ne placez pas l'appareil dans les pieces ou les zones représentant un risque d'explosion.
• N'utilisez pas l'appareil dans les atmospheres agressives.
• Installez l'appareil debout et de façon stable sur une surface solide.
• Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s'il est mouillé.
• Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.
• N'exposez pas l'appareil à un jet d'eau direct.
• N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil.

• Ne couvre pas l'appareil pendant le fonctionnement.

• Ne vous asseyez pas sur l'appareil.

• L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux. Utilisez l'appareil uniquement sous surveillance.
• Avant chaque utilisation, vérifie le bon état de l'appareil, des accessoires et des pieces de raccordement. N'utilise pas l'appareil si celui-ci ou une des pieces qui le composent présente un defaulted.
• Protégez tous les cables électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilise jamais l'appareil lorsque le cordon électrique ou la fiche sont déteriorés!
• Le raccordement secteur doit correspondre aux indications données au chapitre « Annexe technique »
• Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
• Choisissez la rallonge de cable électrique conformément aux indications containues dans les données techniques. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.
• Avant l'entretien, la maintenance ou les réparations, débranche le cable électrique de l'appareil en le saississant par la fiche.
• Éteignez l'appareil et retirez le cable électrique de la prise lorsque l'appareil n'est pas en service.
• N'utilise jamais l'appareil si vous remarquez des defaults au niveau de la prise ou du cable électrique. Si le cordon secteur de cet apparéil est endommagé, il doit être remplace par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque. Les cables electriques défectueux représentent un sérieux danger pour la santé.
• Lors de l'installation, respectez les distances minimales requises par rapport aux murs et aux objets ainsi que les conditions d'entroposage et de fonctionnement conformément aux indications figurant dans l'Annexe technique.
  Veillez a ce que I'entree et la sortie d'air soient libres.
  Assurez-vous qu'aucun objet ne se trouve aproximite immediatde l'entrée et de la sortie d'air, et que celles-ci soient libres de toute saleté.
• Il est interdit de faire fonctionner l'appareil ou de le raccorder au réseau électrique lorsqu'il n'est pas complètement monté.

• Une installation non conforme peut provoquer un incendie, une électrocution ou des blessures graves.

• L'appareil est doté d'une protection anti-surchauffe qui se déclenché lors d'une surchauffe de l'appareil (dépassement de la température de service). L'appareil s'éteint alors automatique.

• N'avalez pas une pile bouton! Une pile bouton availée peut déclencher, en l'espace de 2 heures, des brûlures internes graves. Les brûlures chimiques peuvent être mortelles!
• Si vous pensez qu'unepile a ete avalee ou introduite de toute autre maniere dans le corps, consultez immediatement un medecin!
• Tenez les piles neuves ou usagées hors de portée des enfants, de même qu'un compartment à piles ouvert.
• Si le compartment est piers ne peut plus fermer de façon sure, n'utilisez plus l'appareil par l'intérimédiaire de la télécommande.
• Les piles contiennent des substances dangereuses pour l'environnement. Éliminez les piles conformément à la législation nationale en vigueur (voir chapitre « Élimination »).
• Ne placez pas de batteries rechargeables dans la télécommande.

Utilisation conforme

Veuillez utiliser le TVE 100 exclusivement comme ventilateur de table pour aérer les espaces interieurs, tout en respectant les caractéristiques techniques.

Utilisations non conformes prévisibles

• N'installez pas l'appareil sur une surface mouillée ou inondee.
• Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.
• Veuillez ne pas utiliser l'appareil à l'extérieur.
• Tout autre fonctionnement ou toute autre utilisation que ceux décrits dans ce manuel est non conforme et interdit. En cas de non-respect, le fabricant décline toute responsabilité en cas de dommage et tous les droits à garantie sont annulés.
• Toute modification structurelle, toute transformation ou tout ajusté arbitraire au niveau de l'appareil est strictement interdit.

Qualification du personnel

Toute personne utilisant le presente appareil doit :

• prendre conscience des risques associés aux apparciels électriques en environnement humide.
• avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.

Risques résiduels

Avertissement relat à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Avertissement

L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observe les qualifications requises pour le personnel.

Avertissement

L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser trainer les emballages vides. Ils pourraient etre dangereux pour les enfants.

Remarque

N'utilisez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.

Comportement en cas d'urgence

1. Arretez l'appareil.
2. En cas d'urgence, coupez immédiatement l'alimentation électrique de l'appareil. Debranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.
3. Ne rebranchez jamais un apparéil endommagé.

Informations sur l'appareil

Description de l'appareil

L'appareil est destiné au brassage de l'air des espaces interieurs.

L'appareil présente les caractéristiques suivantes :

32 niveaux de ventilation
- Fonction minuterie réglable jusqu'à 12 heures
- Activation possible de la fonction Swing 90°
Activation possible de I'oscillation sur 30° 90° 180° ou 360°
- Récipient-diffuseur intégré pour essences parfumées
- Panneau de commande à luminosité régliable jusqu'à l'extinction
- Télecommande
- Poignée de transport

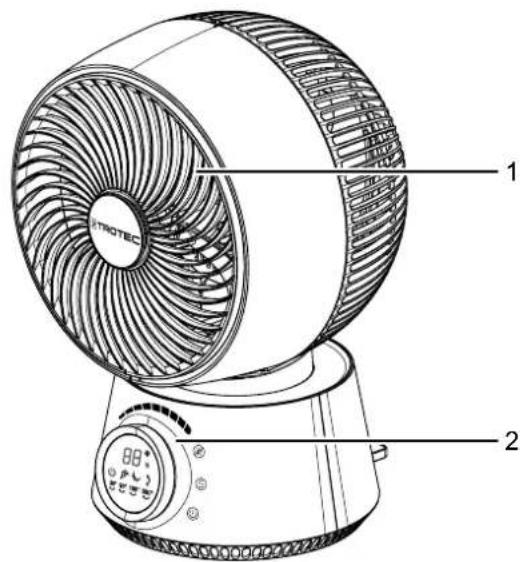

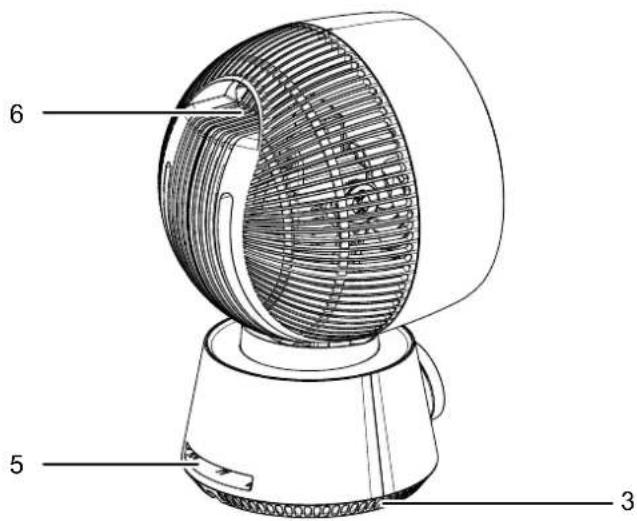

RepresentatiedeI'appareil

N° Désignation

1 Corps du ventilateur

2 Panneau de commande

3 Socie

4 Télécommande

5 Compartiment pour télécommande

6 Poignée de transport

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transporte ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Pour facilitier le transport, l'appareil est pourvu d'une poignée. Veuillez observer les consignes suivantes avant chaque transport :

• Éteignez l'appareil.
• Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.

Veuillez observer les consignes suivantes après chaque transport :

• Installez l'appareil à la verticale après l'avoir transporte.

Stockage

Veuillez observer les consignes suivantes avant chaque stockage :

• Eteignez l'appareil.
• Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :

• Stockez l'appareil au sec et protégé du gel et de la chaleur.
• Le cas échéant, protégez l'appareil de la poussière par une housse.
• Ne placez�除aunc autre apparieil ou aucun objet sur l' apparieil, afin d'eviter de le detériorer.
• Retirez les piles de la télécommande.

Montage et mise en service

Contenu de la livraison

• 1 TVE 100
• 1 télécommande (sans piles)
• 1 mode d'emploi

Déballage de l'appareil

1. Ouvrez le carton et sortez l'appareil.
2. Retirez entiement I'emballage de I'appareil.
3. Déroulez complètement le cable électrique. Assurez-vous que le cable électrique n'est pas endommagé et ne le déterrioz pas en le déroulant.

Mise en service

Lors de l'installation de l'appareil, respectez les distances minimum requises par rapport aux murs et aux objets conformément aux indications du chapitre « Annexe technique ».

• Avant la remise en marche de l'appareil, vérifie l'etat du cordon secteur. Si vous n'êtes pas sur de son parfait etat, contactez le SAV.
• Installez l'appareil debout et de façon stable sur une surface solide.
• En particulier lorsque l'appareil est place au centre de la piece, veillez à ce que le cordon secteur et tout autre cable électrique soit posé de sorte à éviter tout risque de trèbuchement. Utilisez des couvre-câbles.
  Assurez-vous que les rallonges électriques soient entiement déroulées.
• Veiliez à ce qu'aucun ridesau ni,aucun autre objet ne bloque le flux d'air.

Insérez des piles dans la télécommande avant la première mise en service.

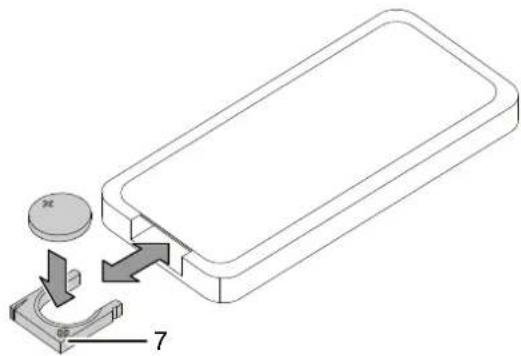

Mise en place des piles dans la télécommande

Enlevez le porte-pile (7) situé en bas de la télécommande et insérez une pile de type CR 2032.

Remarque

Ne faites jamais fonctionner l'appareil avec des batteries rechargeables.

Observe le chapitre « Caracteristiques techniques » lors de la mise en service.

Branchement du cable secteur

• Raccordez la fiche secteur à une prise de courant dûment protégée.

Utilisation

Éléments de commande

Télécommande

Tous les réglages de l'appareil peuvent être effectuels à partir de la télécommande fournie.

N° Désignation Signification
8 Bouton rotatif Réglage du niveau de ventilation Réglage de la minuterie
9 Touche Éclairage Activatior ou désactivation de l'affichage
10 LED Swing S'allume lorsque la fonction Swing verticale est activée
11 Touche Mode Sélection du mode de fonctionnement : Mode normal Vent naturel Mode nuit
12 Touche Marche/ arrêt	Mise en marche et arrêt de l'appareil
13 Touche Oscillation Activatior ou désactivation de l'oscillation horizontale
14 LEDs Oscillation La LED correspondant à l'angle d'oscillation besoin 30°, 90°, 180° ou 360° s'allume
15 Touche Swing Activatior ou désactivation de la fonction Swing verticale
16 LED Marche/arrêt S'allant une fois que l'appareil est en service
17 LEDs Mode Indiquent le mode de fonctionnement sélectionné = Vent naturel = Mode nuit
18 Touche Minuterie Fonction minuterie : mise en marche et arrêt automatiques
19 Affichage Indication du niveau de ventilation et LED Affichage du nombre d'heures lorsque la minuterie est activée (1 h à 12 h) et de la LED h
20 Touche Plus Augmentation du niveau de ventilation Augmentation du nombre d'heures lorsque la minuterie est activée
21 Touche Moins Diminution du niveau de ventilation Diminution du nombre d'heures lorsque la minuterie est activée

Mise en marche de l'appareil

Après avoir installé l'appareil en suivant la description du chapitre Montage et mise en service, vous pouvez lemettre en marche.

1. Appuyez sur la touche Marche/arrêt (12).

⇒ La LED Marche/arrêt (16) s'allume.
⇒ Un signal sonore se fait entendre et l'appareil demarre en Mode normal.

Info

Une minute après la mise en marche, l'intensité de l'affichage diminue automatiquement.

Sélection du mode de fonctionnement

L'appareil dispose des modes de fonctionnement suivants :

Mode normal
- Vent naturel
Mode nuit

Mode normal

Remarque

Lorsque le Mode normal est activé, aucune LED spécifique n'est allumée pour indiquer le mode de fonctionnement.

En Mode normal, le ventilateur fonctionne de manière constante au niveau de ventilation selectionné. Dans ce mode, vous pouvez régler la ventilation entre le niveau 1 et le niveau 32, et le niveau choisi est indiqué sur l'affichage 7-segments (19).

Pour régler le niveau de ventilation en Mode normal, précédez de la manière suivante :

1. Appuyez sur la touche Mode (11) jusqu'à ce que ni la

ni la LED (17) ne s'allume.

⇒ L'appareil fonctionne en Mode normal.
⇒ La LED s'allume sur l'affichage (19).

1. Pour augmenter le niveau de ventilation, tournez le bouton (8) dans le sens des aiguilles d'une montre. Pour diminuer le niveau de ventilation, tournez le bouton (8) dans le sens contraire des aiguilles d'une montre.

⇒ Le niveau de ventilation sélectionné apparait sur l'affichage 7-segments (19).
⇒ L'appareil fonctionne en permanence au niveau de ventilation défini.

Vent naturel

En mode Vent naturel, le niveau de ventilation croit et décroit en permanence de manière à ce que soit généru un flux d'air/agréable et naturel. Dans ce mode, vous pouvez désirir entre les niveaux de ventilation 10, 20 et 32.

Pour activer le mode Vent naturel, précédez de la manière suivante :

1. Appuyez sur la touche Mode (11) jusqu'à ce que la LED (17) s'allume.

L'appareil fonctionne en mode Vent naturel.
La LED s'allume sur l'affichage (19).

1. Pour augmenter le niveau de ventilation, tournez le bouton (8) dans le sens des aiguilles d'une montre. Pour diminuer le niveau de ventilation, tournez le bouton (8) dans le sens contraire des aiguilles d'une montre.

⇒ Le niveau de ventilation sélectionné apparait sur l'affichage 7-segments (19).

Mode nuit

En Mode nuit, l'appareil diminue automatiquement et progressively le niveau de ventilation, en fonction de celui qui a ete selectionne. Dans ce mode, vous pouvez désir entre les niveaux de ventilation 10, 20 et 32.

• Au niveau de ventilation 10, l'appareil fonctionne en permanence à ce niveau.
• Au niveau de ventilation 20, l'appareil passé, au bout de 30 minutes, au niveau 10 pour rester ensuite en permanence à ce niveau.
• Au niveau de ventilation 32, l'appareilasse, au bout de 30 minutes, au niveau 20. Au bout de 30 minutes supplémentaires, l'appareilasse au niveau 10 pour rester ensuite en permanence a ce niveau.

Pour activer le mode nuit, procedede la maniere suivante:

1. Appuyez sur la touche Mode (11) jusqu'à ce que la LED (17) s'allume.

L'appareil fonctionne en Mode nuit.
La LED s'allume sur I'affichage (19).

1. Pour augmenter le niveau de ventilation, tournez le bouton (8) dans le sens des aiguilles d'une montre. Pour diminuer le niveau de ventilation, tournez le bouton (8) dans le sens contraire des aiguilles d'une montre.

⇒ Le niveau de ventilation sélectionné apparait sur l'affichage 7-segments (19).

Réglage de la minuterie

La minuterie vous permet de programmer la mise en marche ou l'arrêt automatique par pas de 1 h jusqu'à 12 h.

Mise en marche automatique

L'appareil se trouve en mode veille.

1. Appuyez sur la touche Minuterie (18) pour activer la minuterie.
   ⇒ L'affichage 7-segments (19) se met a clignoter et la LED h s'allume.

2. Pour augmenter le nombre d'heures de la minuterie, tournez le bouton (8) dans le sens des aiguilles d'une montre.

Pour diminuer le nombre d'heures de la minuteurie, tournez le bouton (8) dans le sens contraire des aiguilles d'une montre.

⇒ Le nombre d'heures sélectionné jusqu'à la mise en marche automatique apparait sur l'affichage 7-segments (19).

Remarques relatives à la mise en marche automatique :

• La mise en marche manuelle de l'appareil désactive la mise en marche automatique.
• Si vous sélectionné le nombre d'heures 0, la minuterie est désactivée.

Arret automatique

L'appareil est en marche.

1. Appuyez sur la touche Minuterie (18) pour activer la minuterie.
   ⇒ L'affichage 7-segments (19) se met a clignoter et la LED h s'allume.

2. Pour augmenter le nombre d'heures de la minuterie, tournez le bouton (8) dans le sens des aiguilles d'une montre.

Pour diminuer le nombre d'heures de la minuteurie, tournez le bouton (8) dans le sens contraire des aiguilles d'une montre.

⇒ Lorsque vous reglez le niveau de ventilation en parallele avec l'arrêt automatique, le niveau de ventilation et le nombre d'heures jusqu'à l'arrêt s'affichent alternatively.

Remarques concernant l'arrêt automatique :

• L'arrêt manuel de l'appareil désactive l'arrêt automatique.
• Si vous sélectionné le nombre d'heures 0, la minuterie est désactivée.

Fonction mémoire

Lorsque vous mettez l'appareil en marche alors qu'il se trouve en mode Veille, il démarre dans le mode scélectionné en dernier lieu - à l'exception du mode Nuit.

Par contre, une éventuelle programmation de la minuterie n'est pas ménorisée dans l'appareil.

Activation ou désactivation de l'affichage

Pour activer ou désactiver l'affichage (19), procédez de la manière suivante :

1. Appuyez sur la touche Éclairage (9) afin d'éteindre l'affichage.

L'affichage s'eteint.

1. Pour activer l'affichage, il suffit d'appuyer sur une touche quelconque.

L'affichage s'allume.

Réglage de l'oscillation (horizontal)

L'oscillation horizontale assure une circulation d'air continue grace a la rotation vers la gauche et vers la droite du corps du ventilateur (1) sur un angle de 30° , 90° , 180° ou 360° .

L'appareil est allumé et fonctionne.

1. Appuyez plusieurs fois sur la touche Oscillation (13) afin d'activer l'oscillation sur un angle de 30° , 90° , 180° ou 360° .

⇒ La LED Oscillation (14) correspondante s'allume.
⇒ Le corps du ventilateur (1) pivote continuèlement vers la gauche et vers la droite.

1. Appuyez de nouveau sur la touche Oscillation (13), si vous désirez désactiver l'oscillation.

La LED Oscillation (14) s'eteint.
⇒ L'appareil s'arrête de pivoter en restant dans sa position actuelle.

Activation de la fonction Swing (vertical)

La fonction Swing verticale assure une circulation d'air continue grâce au mouvement du corps du ventilateur (1) qui pivote vers le haut jusqu'à un angle de 90° , pour revenir ensuite à sa position initiale.

L'appareil est allumé et fonctionne.

1. Appuyez sur la touche Swing (15) pour activer la fonction Swing verticale.

La LED Swing (10) s'allume.
⇒ Le corps du ventilateur (1) pivote continuèlement vers le haut et vers le bas

1. Appuyez de nouveau sur la touche Oscillation (15), si vous désirez désactiver l'oscillation.

La LED Swing (10) s'êteint.
⇒ L'appareil s'arrête de pivoter en restant dans sa position actuelle.

Info

VouspouvezactiverlesdeuxfonctionsSwinget Oscillationen parallele.

Info

Vouppouvezeffectuer tous lesreglagesdeI'appareil a partir de la telecommande fournie avec celui-ci.

Mise hors service

Avertissement relat à la tension électrique

Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arrêtez l'appareil.
• Si vous avezAAParavant activé la fonction Swing et/ou la fonction Oscillation, le corps du ventilateur (1) revient a sa position initiale.
• Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
• Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté contrôle à plusieurs reprises. Malgré tout, si l'appareil avaitprésent des dysfonctionnements, contrôle-le en vous conformant à la liste suivante :

L'appareil ne se met pas en marche :

• Verifiez le raccordement au secteur.
• Vérifiez le bon état du cordon et de la fiche secteur.
• Vérifiez le fusible ou le disjoncteur secteur.
• Attendez 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites-le réviser par une entreprise spécialisée ou par la société Trotec.

L'hélice ne démarre pas :

• Verifiez si l'appareil a bien ete mis en marche.
• Vérifiez l'alimentation électrique et contrôle le bon état de la prise et du cable.

L'appareil est bruyant ou il vibre :

• Vérifiez si l'appareil est stable et bien installé en position verticale.
• Vérifiez que l'appareil est correctement assemblé.

Remarque

Attendez au moins 3 minutes après toute intervention de maintenance ou de réparation. Vous pouvez alors remettre l'appareil en marche.

L'appareil ne fonctionne pas parfaitement après les contrôles :

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.

Entretien

Avant toute opération de maintenance

Avertissement relat à la tension électrique

Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arrêtez l'appareil.
• Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

Nettoyer le boitier

Nettoyez le boitier avec un chiffon humide, doux et sans peluche. Veillez à ce qu'aucune humidité ne penètre dans le boitier. Veillez à ce qu'aucune humidité ne puisse entre en contact avec les composants électriques. N'utilise pas de détergents agressifs, comme les arosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.

Annexe technique

\section*{Caracteristiques techniques}

Paramètre Valeur
Modèle TVE 100
Niveau de ventilation 32
Vitesse du flux d'air 6,5 m/s
Tension de raccordement 220-	240 V / 50 Hz
Puisance absorbée 26 W
Longueur du cordon secteur 1,75 m
Niveau d'émissions sonores(distance 1 m, niveau 6)	56 dB(A)
Poids 2,5 kg
Dimensions (socle inclus)(longueur x largeur x hauteur)	255 x 237 x 374 (mm)
Distance minimum par rapportaux murs et aux objetsvers le haut (A):	20 cm
	20 cm
	20 cm
	20 cm
Pile de la télécommande 1 pile	CR 2032

Élimination

Le pictogramme représentant une poubelle barrée, apposé

sur un apparéil électrique oulectronique, signifie que celui-ci ne doit pas être éliminé en fin de vie avec les ordures menagères. Des points de collecte Gratisits pour les apparéils ELECTriques ou Electroniques usages sont à votre disposition à proximé de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouvrez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibiltés de prise en charge. Sinon, adressez-vous à une entreprise homologue dans votre pays pour le recyclage et l'élimination des apparéils electriques usages.

La collecte séparée des apparèils électriques et électroniques usages permet leur réutilisation eventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersir.

Les piles usagées et les batteries ne doivent pas été

jetées avec les ordures menagères, mais être éliminées conformément à la directive europeenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez eliminer les piles et les batteries conformément aux dispositions légales en vigueur.

Trotec GmbH

Grebbener Str. 7

D-52525 Heinsberg

[phone]

[phone]

[e-mail]

www.trotec.com
