| Type de produit | Ventilateur de table |
| Marque | Trotec |
| Modèle | TVE 9 |
| Dimensions (L x l x H) | 210 x 270 x 370 mm |
| Poids | 1,1 kg |
| Alimentation | 230 V / 50 Hz |
| Puissance absorbée | 30 W |
| Niveaux de ventilation | 2 (faible et fort) |
| Débit d'air | 555,6 m³/h |
| Vitesse du flux d'air | 1,48 m/s |
| Niveau sonore (à 1 m) | 56,5 dB(A) (niveau 2) |
| Oscillation | 90° activable |
| Inclinaison réglable | Jusqu'à 30° |
| Diamètre des pales | 23 cm |
| Longueur du cordon | 1,50 m |
| Distance minimale aux murs/objets | 20 cm (haut, arrière, côtés, avant) |
| Poignée de transport | Oui |
| Entretien | Nettoyer avec un chiffon humide doux ; ne pas utiliser de solvants ni de produits abrasifs |
| Sécurité | Grille de protection ; ne pas utiliser en extérieur ; ne pas couvrir en fonctionnement ; débrancher avant entretien |
| Utilisation | Intérieur uniquement ; surface stable et sèche |
FOIRE AUX QUESTIONS - TVE 9 TROTEC
Questions des utilisateurs sur TVE 9 TROTEC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Ventilateur au format PDF gratuitement ! Retrouvez votre notice TVE 9 - TROTEC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TVE 9 de la marque TROTEC.
MODE D'EMPLOI TVE 9 TROTEC
Indications sur le manuel d'utilisation. 2
Sécurité 2
Informations sur I'appareil 4
Transport et stockage 5
Montage et mise en service 5
Utilisation. 6
Défauts et pannes 7
Entretien. 7
Annexe technique 8
Élimination des déchets 8
Indications sur le manuel d'utilisation
Symboles
Avertissement relat à la tension électrique
Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.
Avertissement
Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.
Attention
Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.
Remarque
Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais,aucun danger.
Info
Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.
Observer le mode d'emploi
Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter le manuel d'utilisation.
Vous pouvez télécharger la derniere version du manuel d'utilisation et la déclaration de conformité UE sous le lien suivant :
TVE 8
Veuillez dire attentivement le present manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximate immediate de l'endet d'installation ou de l'appareil même!
Avertissement
Lire toutes les consignes de sécurité et toutes les instructions.
Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie et/ ou de causer des blessures graves.
Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.
Les enfants de plus de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision ou ont reçu une instruction adequate relative à une'utilisation sure de l'appareil et qu'ils ont compris les dangers liés à cette utilisation.
Les enfants ne sont pas autorisés à jour avec l'appareil. Il est interdir aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.
- N'utilise pas l'appareil dans des locaux représentant un risque d'explosion.
- N'utilisez pas l'appareil dans des atmospheres agressives.
- Installlez l'appareilABOUT et de façon stable.
-
Faites sécher l'appareil après un nettoyage à l'eau. Ne le faites pas fonctionner mouillé.
-
Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.
- Ne pas exposer l'appareil à un jet d'eau direct.
- Ne pas introduire de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
- Ne couvrez pas l'appareil et ne le transportez pas pendant le fonctionnement.
- Ne pas s'asseoir sur l'appareil.
- L'appareil n'est pas un jouet. Tenez les enfants et les animaux à l'écart. Utilisez l'appareil uniquement sous surveillance.
- Avant chaque utilisation, vérifie le bon état de l'appareil, des accessoires et des pieces de raccordement. N'utilise pas l'appareil si celui-ci ou une des pieces qui le composent présente un defaulted.
- Protégez tous les cables électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilise jamais l'appareil lorsque le cordon électrique ou la fiche sont déteriorés!
- La prise d'alimentation électrique doit correspondre aux indications données au chapitre Caracteristiques techniques.
- Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
- Choisissez la rallonge de cable électrique conformément aux indications contenues dans les données techniques. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.
- Retirez le cable électrique de l'appareil de la prise en tirant sur la fiche avant l'entretien, la maintenance ou les réparations.
- Éteignez l'appareil et tirez le cable électrique de la prise lorsque l'appareil n'est pas utilisé.
- N'utilise jamais l'appareil si vous remarquez des defaults au niveau de la prise ou du cable de raccordement secteur. Si le cordon secteur de cet apparéil est endommagé, il est remplaçé par le fabricant, son service après-vente est par une personne de qualification équivalente afin d'évite tous risques. Les cables electriques défectueux représentent un dangereux pour la santé.
- Lors de l'installation, il faut respecter les distances minimales requises par rapport aux murs et aux autres objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans le chapitre Données techniques.
Assurez-vous que I'entree et la sortie d'air sont degagees.
Assurez-vous qu'aucun objet ne se trouve a proximite immediate de I'entrée et de la sortie d'air, et que celles-ci soient libres de toute saleté.
- Il est interd it de faire fonctionner l'appareil ou de le raccorder au réseau electrique lorsqu'il n'est pas complètement monté.
- Une installation non conforme peut provoquer un incendie, une électrocution ou des blessures graves.
Utilisation conforme
Veuillez utiliser les TVE 8 / TVE 9 exclusivement comme ventilateurs de table pour ventiler les espaces interieurs, tout en respectant les caractéristiques techniques.
Les deux apparèils sont identiques au plan des fonctionnalités, ils ne se distinguuent que par leur couleur.
Utilisation non conforme
- Veuillez ne pas installer l'appareil sur un support mouillé ou inonde.
- Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.
- Veuillez ne pas utiliser l'appareil à l'extérieur.
- Tout autre fonctionnement ou toute autre utilisation que ceux décrits dans ce manuel est non conforme et interdit. En cas de non-respect, le fabricant décline toute responsabilité en cas de dommage et tous les droits à garantie sont annulés.
- Toute modification structurelle, toute transformation ou tout ajusté arbitraire au niveau de l'appareil est strictement interdit.
Qualification du personnel
Toute personne utilisant le present appareil doit :
- être conscience des risques associés aux apparciels électriques en environnement humide.
- avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.
Risques résiduels
Avertissement relat à la tension électrique
Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !
Avertissement relat à la tension électrique
Retirez la fiche d'alimentation de la prise secteur avant toute intervention sur l'appareil.
Débranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
Avertissement
L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle! Veuillez respecter les exigences relatives à la qualification du personnel!
Avertissement
L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.
Avertissement
Danger de suffocation!
Veuillez ne pas laisser trainer les emballages vides. Ils pourraient etre dangereux pour les enfants.
Remarque
N'utilisez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.
Comportement en cas d'urgence
- Éteignez l'appareil.
- En cas d'urgence, coupez immidiatement l'alimentation électrique de l'appareil. Debranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
- Ne rebranchez jamais un apparéil endommagé.
Informations sur l'appareil
Description de l'appareil
Les ventilateurs de table de la série TVE sont destinés à faire circuler l'air dans un espace interieur.
Les apparèils représent les caractéristiques suivantes :
2 niveaux de ventilation
Angle d'inclinaison de la tete du ventilateur reglable jusqu'à 30^
- Oscillation à 90^ activable

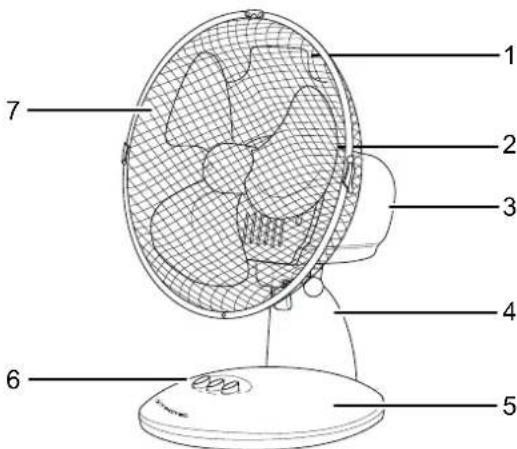

Representatior de I'appareil
| N° Désignation |
| 1 Poignée de transport |
| 2 Broche d'oscillation |
| 3 Moteur |
| 4 Pied |
| 5 Socie |
| 6 Panneau de commande |
| 7 Grille de protection |
Transport et stockage
Remarque
L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observe les informations relatives au transport et à l'entrepose de l'appareil.
Transport
Pour facilitier le transport, l'appareil est pourvu d'une poignée. Veuillez observer les consignes suivantes avant chaque transport :
- Éteignez l'appareil.
- Debranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
- Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.
Veuillez observer les consignes suivantes après chaque transport :
- Installez l'appareilABOUT après I'avoir transporte.
Stockage
Veuillez respecter les consignes suivantes avant chaque entreprises :
- Debranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :
- au sec et protégé du gel et de la chaleur
- debout, dans un endroit protégé de la poussière et de l'exposition directe au soleil
- le cas échéant, protégé de la poussière par une housse
- ne placez�除 un autre apparéil ou aucun objet sur l' apparéil, afin d'éviter de le déterminer
Montage et mise en service
Contenu de la livraison
- 1 TVE 8 / TVE 9
- 1 mode d'emploi
Déballer l'appareil
- Ouvrez le carton et sortez l'appareil.
- Retirez entiement l'emballage de I'appareil.
- Déroulez complètement le cable électrique. Assurez-vous que le cable électrique n'est pas endommagé et ne le déteriorez pas en le déroulant.
Montage
Réglage de l'inclinaison du ventilateur
Il est possible de régler l'inclinaison du ventilateur manuellement jusqu'à 30^
- Déplacez la tête du ventilateur vers l'avant ou vers l'arrêt de manière à l'incliner plus ou moins. Assurez-vous que la tête du ventilateur s'enclenché dans la position et avec l'angle d'inclinaison désiré.
L'angle d'inclinaison du ventilateur est regle et le flux d'air se concentre sur l'angle d'inclinaison definite.
Mise en service

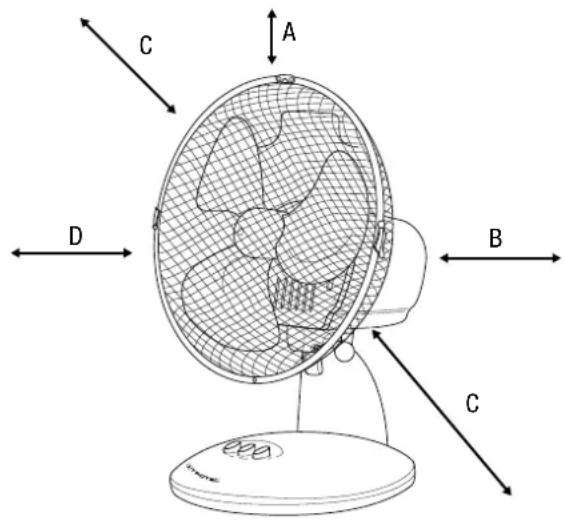

Lors de l'installation de l'appareil, il faut respecter les distances minimales requises par rapport aux murs et aux autres objets conformément aux indications figurant dans le chapitre Données techniques.
Avertissement
Risque de blessures à la suite d'une mise en œuvre incorrecte!
Il y a un risque de blessures si la grille de protection n'est pas correctement en place autour de l'hélice. La grille de protection doit être montée correctement avant que l'appareil ne soit mis en marche.
Avertissement
Risque de blessure lie au demontage de la grille de protection!
Il y a un risque de blessures si la grille de protection est démontee pendant le fonctionnement. Ne démonze jamais la grille de protection pendant que l'appareil fonctionne!
- Avant la remise en service de l'appareil, vérifie l'état du cordon secteur. En cas de doute relatif à son parfait état, contactez le service après-vente.
- Installes l'appareil debout et de façon stable.
- En particulier lorsque l'appareil est place au centre de la piece, voirlez à ce que le cordon secteur et tout autre cable électrique soit posé de sorte à éviter tout risque de trèbuchement. Utilisez des couvre-câbles.
Assurez-vous que les rallonges électriques soient entierement déroulées.
Veillez à ce qu'aucun ridesau ni aucun autre objet ne bloque le flux d'air.
Branchement du cable secteur
Raccordez la fiche secteur à une prise de courant protégée selon les règles de l'art.
Utilisation
Éléments de commande
| N° Désignation Signification | |
| 8 Touches Niveau de ventilation12 | Réglage du niveau de ventilation :niveau 1 = faibleniveau 2 = fort |
| 9 Touche 0 Appareil étant |
Mise en marche de l'appareil
Après avoir installé l'appareil en suivant la description du chapitre Montage et mise en service, vous pouze lemettre en marche.
- Appuyez sur l'une des touches Niveau de ventilation (8).
L'appareil se met en marche au niveau de ventilation sélectionné.
Modification du niveau de ventilation
Meme pendant que I'appareil est en fonctionnement, vous pouvez passer d'un niveau de ventilation a I'autre.
- Appuyez sur l'une des touches Niveau de ventilation (8). L'appareil passse au niveau de ventilation sélectionné.
Oscillation
La fonction oscillation permet d'obtenir une ventilation plus homogène.
L'appareil est allumé et fonctionne.
- Appuyez vers le bas sur la broche d'oscillation (2) jusqu'à ce qu'elle s'enclenche.
La fonction oscillation est activée.
La tete du ventilateur pivote sur un angle allant jusqu'à 90^ .
- Pour désactiver l'oscillation, tirez la broche d'oscillation (2) vers le haut.
La fonction oscillation est désactivée.
L'appareil cesse d'osciller dans la position désirée et continue de fonctionner au niveau de ventilation sélectionné.
Mise hors service
Avertissement relat à la tension électrique
Ne touchez jamais la fiche d'alimentation avec des mains humides ou mouillées.
- Arrêtez l'appareil.
- Debranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
- Nettoyez l'appareil conformément aux indications figurant au chapitre Maintenance.
- Stockez l'appareil conformément aux indications figurant dans le chapitre Stockage.
Défauts et pannes
Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté controlé à plusieurs reprises. Malgré tout, si l'appareil avaitprésent des dysfonctionnements, contrôle-le en vous conformant à la liste suivante.
L'appareil ne se met pas en marche :
- Verifiez le raccordement au secteur.
- Vérifiez le bon état du cordon électrique et de la fiche secteur.
- Vérifiez le fusible ou le disjoncteur secteur.
- Attendez 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites réviser l'appareil par une entreprise spécialisée ou par la société Trotec.
L'hélice ne démarre pas :
- Verifiez si l'appareil a bien ete mis en marche.
- Vérifiez l'alimentation électrique et contrôle le bon état de la prise et du cable.
L'appareil est bruyant ou il vibre :
- Vérifiez si l'appareil est stable et bien installé en position verticale.
- Vérifiez que l'appareil est correctement assemblé.
Meme après verification, l'appareil ne fonctionne toujours pas parfaitement?
Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité spécialisée ou par la société Trotec.
Entretien
Avant toute opération de maintenance
Avertissement relat à la tension électrique
Ne touchez jamais la fiche d'alimentation avec des mains humides ou mouillées.
- Éteignez l'appareil.
- Debranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.

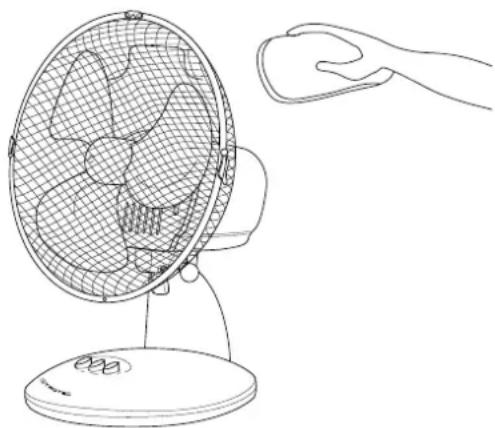

Nettoyer le boitier
Nettoyez le boitier avec un chiffon humide, doux et sans peluche. Veillez à ce qu'aucune humidité ne penètre dans le boitier. Veillez à ce qu'aucune humidité ne puisse entre en contact avec les composants électriques. N'utilise pas de détergents agressifs, tels que aérosols de nettoyage, solvants, nettoyants à base d'alcool ou produits abrasifs, pour humidifier le chiffon.
- Ceci mis à part, l'appareil ne nécessite aucune maintenance.
Annexe technique
\section*{Caracteristiques techniques}
| Paramètres Valeur | |
| Modèle TVE 8 / 9 | |
| Niveau de ventilation 2 | |
| Débit d'air 555,6 m | 3/h |
| Vitesse du flux d'air 1,48 m/s | |
| Tension de raccordement 230 V | / 50 Hz |
| Puisance absorbée 30 W | |
| Longueur du cordon secteur 1,50 m | |
| Angle d'inclinaison régiable 30° | |
| Oscillation 90° | |
| Diamètre des pales 23 cm | |
| Niveau de pression sonore (1 m de distance) | 56,5 dB(A) niveau 2 |
| Dimensions (longueur x largeur x hauteur) | 210 x 270 x 370 mm |
| Distance minimum par rapport aux murs et aux objets : vers le haut (A) : vers l'arrière (B) : vers les côtés (C) : vers l'avant (D) : | 20 cm 20 cm 20 cm 20 cm |
| Poids 1,1 kg |
Élimination des déchets
Le pictogramme représentant une poubelle barrée, apposé
sur un apparéil électrique oulectronique, signifie que celui-ci ne doit pas être éliminé avec les ordures menagères. Des points de collecte Gratisits pour les apparéils electriques ou
electroniques usages sont à votre disposition à proximate de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Notre site Internet www.trotec24.com vous informe également sur les autres possibités de retard que nous proposons.
La collecte séparée des apparéils électriques et électroniques usages permet leur réutilisation eventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersir.
Trotec GmbH
Grebbener Str. 7
D-52525 Heinsberg
+492452962-400
+492452962-200
info@trotec.com
www.trotec.com
