MODE D'EMPLOI TTR 800 TROTEC

Normes de sécurité 2

Informations sur I'appareil 4

Transport et installation. 9

Montage et installation 10

Mise en service. 13

Utilisation. 14

Défauts et pannes 16

Entretien. 19

Influences négatives sur les roues 22

Élimination des déchets 23

Options. 24

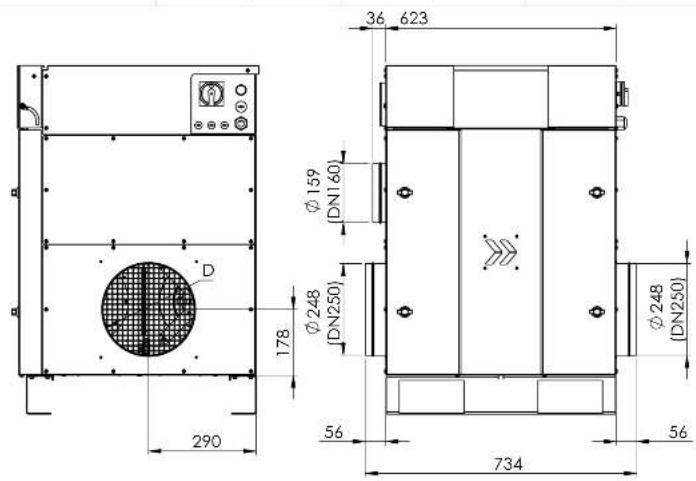

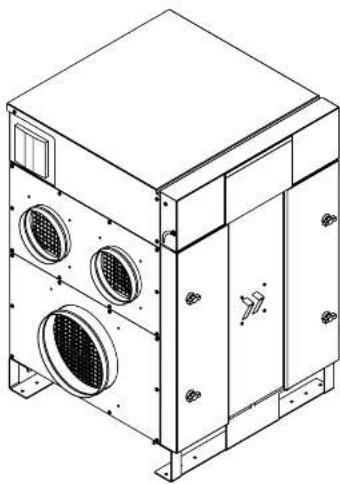

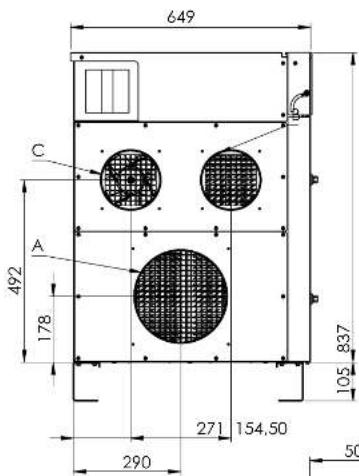

Annexe technique 35

Remarques concernant la notice

Symboles

Avertissement relat à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'advertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter la notice d'instructions.

Porter un casque antibruit

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser un casque antibruit.

Porter des gants de protection

Ce symbole indique la nécessite de porter des gants de protection.

Porter des chaussures de sécurité

Ce symbole indique la nécessite de porter des chaussures de sécurité.

Vous pouvez télécharger la derniere version de la notice d'instructions et la déclaration de conformité UE sur le lien suivant :

TTR 800

https://hub.trotec.com/?id=42450
TTR 1400
https://hub.trotec.com/?id=42451

Normes de sécurité

Veuillez dire attentivement leprésent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximate immediate de l'endet d'installation ou de l'appareil même!

Avertissement

Lisez toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité et des instructions risque de provoquer une électrocution, un incendie et/ou de graves blessures.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

• N'utilisez pas l'appareil dans des locaux représentant un risque d'explosion.
• N'utilisez pas l'appareil dans des atmospheres agressives.
• Installez l'appareilABOUT et de façon stable.
• Faites sécher l'appareil après un nettoyage à l'eau. Ne le faites pas fonctionner mouillé.
• Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.
• Ne pas exposer l'appareil à un jet d'eau direct.
• Aérez suffisamment l'environnement de l'appareil.
• N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil en marche.
• Ne couvrez pas l'appareil et ne le transportez pas pendant le fonctionnement.
• Ne pas s'asseoir sur l'appareil.
• Avant chaque utilisation, vérifie le bon état de l'appareil, des accessoires et des pieces de raccordement. N'utilise pas l'appareil si celui-ci ou une des pieces qui le composent présente un defaulted.
• Protégez tous les cables électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilise jamais l'appareil lorsque le cordon électrique ou la fiche sont détiériorés!
• La prise d'alimentation électrique doit correspondre aux indications figurant sur la plaque signalétique. Des informations supplémentaires concernant la prise d'alimentation électrique sont fournies dans l'annexe technique.
• Le cas échéant, raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.

• Choisissez des rallonges de cables electriques conformément à la puissance connectée de l'appareil, la longueur du cable et l'utilisation. Déroulez complètement la rallonge electrique. Evitez toute surcharge electrique.

• Debranchez l'appareil pendant la maintenance, l'entretien ou les réparations et sécurisez-le contre toute remise en marche intempestive.

• Retirez le cable électrique de l'appareil de la prise en tirant sur la fiche avant l'entretien, la maintenance ou les réparations.
• N'utilise jamais l'appareil si vous remarquez des defaults au niveau de la prise ou du cable de raccordement secteur.

Si le cordon secteur de cet apparéil est endommagé, il doit être remplace par le fabricant, son service après-vente ou par une personne de qualification équivalente afin d'éviter tous risques.

Les cables électriques défectueux représentent un danger sérieux pour la santé.

• Lors de l'installation, respectez les distances minimales requises par rapport aux murs et aux objets ainsi que les conditions d'entrepassage et de fonctionnement conformément aux indications figurant dans l'annexe technique.
  Assurez-vous que I'entree et la sortie d'air sont degagees.
  Assurez-vous que le cote aspiration soit toujours exempt de saleté et de corps étrangers.
• Ne retirez aucun signe de sécurité, autocollant ou étiquette de l'appareil. Tous les signes de sécurité, les autocollants et les étiquettes doivent être conservés de manière à rester lisibles.
• Déchargez les filtres RFI avant toute intervention sur l'appareil, par exemple à l'aide de résistances de charge.
• L'appareil doit êtreABOUT lors du transport.

Utilisation conforme

Les déhydrateurs à adsorption de la série TTR sont concus exclusively pour la déshumidification de l'air atmophérique. Toutte autre utilisation ou une'utilisation plus étendue n'est pas autorisée.

Font partie d'une utilisation conforme :

• l'observation de toutes les indications mentionnées dans la notice d'instructions
• le respect des travaux de maintenance et d'inspection
• l'observation des conditions ambantes et d'exploitation conformément aux caractéristiques techniques (voir annexe technique)

Il convient de respecter au minimum les données suivantes :

• température ambiente admissible : de -20 à +40 °C
• humidité relative : 95 % HR max. sans condensation

D'autres conditions d'utilisation sont possibles, après accord de Trotec, avec des modèles modifiés en conséquence.

Utilisation non conforme

• Les déshumidificateurs ne sont pas concus pour être placés à l'intérieur de liquides ou pour aspirer des liquides, par exemple à partir de réservoirs ou de bacs ou encore de surfaces inondées.
• Il est impératif d'observer les « influences néfastes sur les roues » en cas de présence d'air vicié!
• N'exposez pas l'appareil aux intempéries sans protection ajustée.
• Toute modification structurelle, toute transformation ou tout ajusté arbitraire au niveau de l'appareil est strictement interdit.
• Un autre fonctionnement ou une autre utilisation que ceux décrits dans ce manuel sont non conformes. En cas de non-respect, le fabricant decline toute responsabilité en cas d'endommagement et toutes les demandes de garantie sont annulées.

Qualification du personnel

Toute personne utilisant le presente appareil doit :

• être conscience des risques associés aux apparciels électriques en environnement humide.
• avoir lu et compris la notice d'instructions, et notamment le chapitre Normes de sécurité.

Concernant le personnel :

Électricien

LesElectriciens qualifiésdoiventlireetcomprénde les schémasélectriques,mettrelesmachinesélectriquesen marche,intretenir et réparer les machines,raccorder les armoireselectriques et de commande,garantir la capacité fonctionnelle des composants électriques et reconnaître les risques évientuels lors delamaplicationde systèmes électriques et electroniques.

Personnes instruites

L'exploitant doit informer les personnes instruites des tâches qui leur sont assignées et des risques éventuels en cas de comportement inapproprié. Ces personnes sont en droit d'utiliser l'appareil, de le transporter ainsi que d'effectuer de légers travaux de maintenance (nettoyage du carter et du ventilateur).

L'appareil doit être suivi par du personnel instructit.

Formation du personnel

• Seul le personnel formé et qualifié est en droit de travailler sur le déshumidificateur : observer les qualifications du personnel.
• Il faut clairement déterminer les responsabilités du personnel pour :

-la pose et le montage
- l'installation
-la mise en service et l'utilisation
-la maintenance et les réparations

• Seul un personnel formé est autorisé à manœuvrer l'unité de commande.

Équipement personnel de protection

Porter un casque antibruit

Portez une protection auditive lorsque vous séjournez à proximé de l'appareil en fonctionnement.

Porter des gants de protection

Portez des gants de protection adaptés lors de la mise en service, de la maintenance et de la relève de panne.

Porter des chaussures de sécurité

Portez des chaussures de sécurité lors du transport, de la mise en service, des travaux de maintenance et de la relève de panne.

Risques résiduels

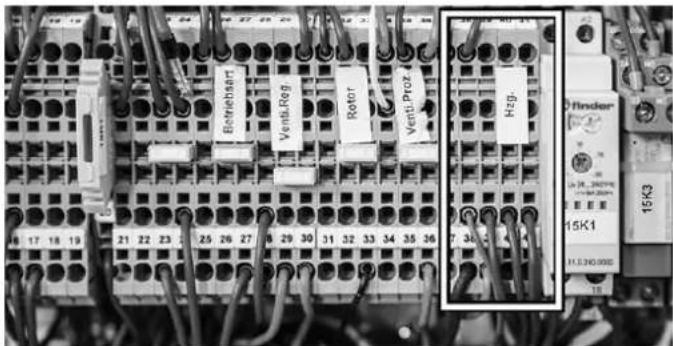

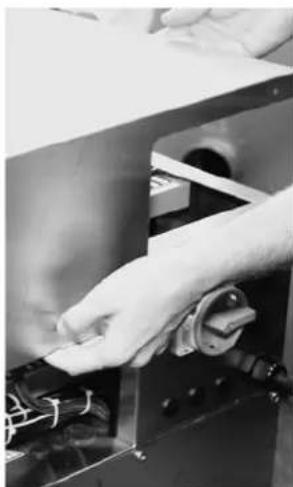

Avertissement relat à la tension électrique

Tout travail au niveau des composants électriques doit être réalisé exclusivement par un electricien qualifié !

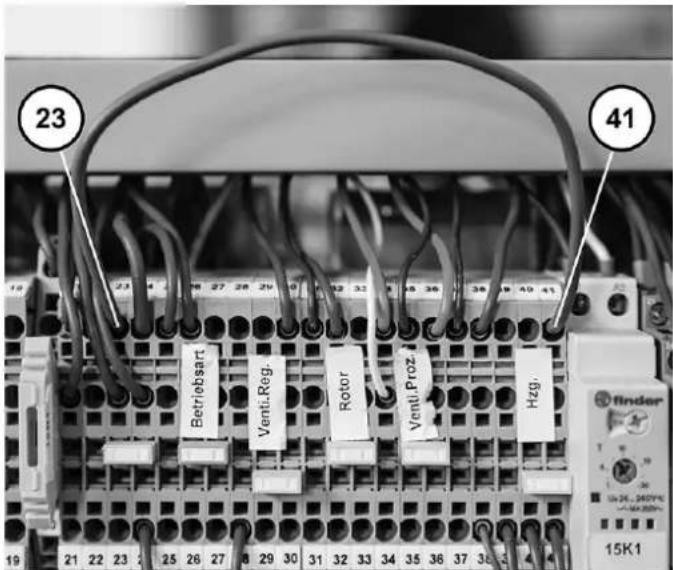

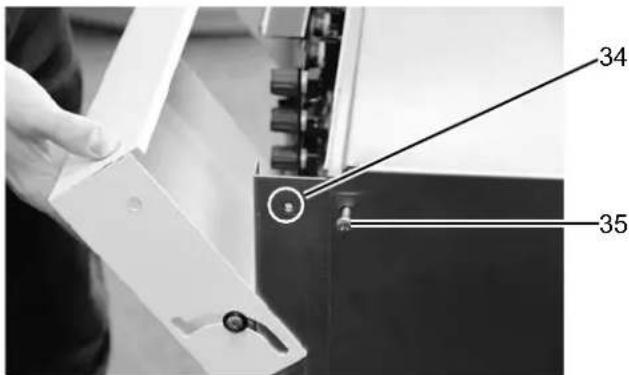

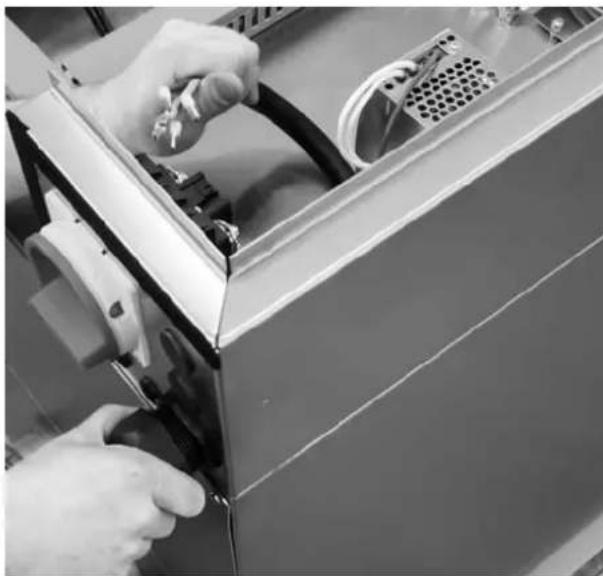

Avertissement relat à la tension électrique

Mettez l'appareil hors tension avant toute intervention sur les composants électriques.

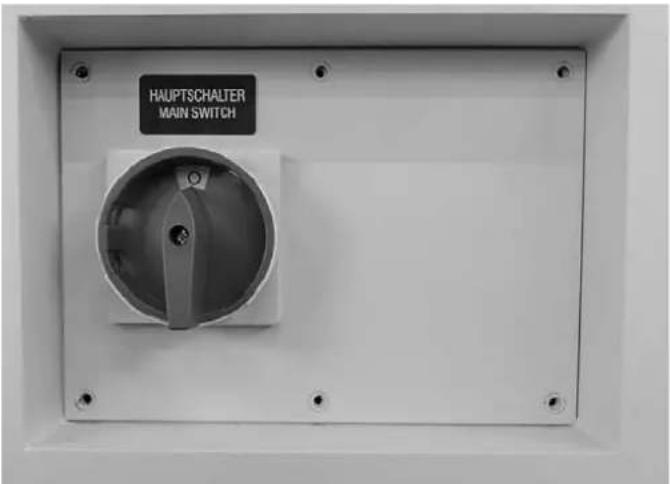

Placez l'interrupteur principal sur la position 0 ou retirez la fiche d'alimentation de la prise secteur.

Avertissement

L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle! Veuillez respecter les exigences relatives à la qualification du personnel!

Avertissement

L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser trainer les emballages vides. Il s pourraient etre dangereux pour les enfants.

Attention

Utilisez uniquement des disjoncteurs différentiels sensibles à tous les courants (type B ou + ). Les filtres RFI intégrés peuvent provoquer des déclenchements instantanés des dispositifs de sécurité. Utilisez un disjoncteur différentiel avec un seul de déclenchement >300mA et un déclenchement retardé (type K).

Remarque

N'utilisez jamais l'appareil sans filtré à air!
Sans filtré à air, l'intérieur de l'appareil se salit ennormément, ce qui peut réduire la puissance et déterminer l'appareil.

Remarque

Les dépôts de saleté peuvent réduire considérablement la capacité de déshumidification ou endommager la roue de façon irréparable.
La présence d'air vicié peut déterminer la roue.
Observe les indications figurant sous « Influences néfastes sur les roues »

Remarque

L'appareil se remet automatiquement en marche après une panne de courant, s'il n'a pas eté désactivé entretems. Ce comportement est youlu et nécessaire afin d'assurer une surveillance du service réduite au minimum.

Comportement en cas d'urgence

1. Éteignez l'appareil.
2. En cas d'urgence, coupez immidiatement l'alimentation électrique de l'appareil. Debranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
3. Ne rebranchez jamais un apparéil endommagé.

Informations sur l'appareil

Description générale

Les déshumidificateurs fonctionnant selon le principe d'adsorption sont utilisés pour le séchage dans le génie de procédé et le génie climatique, sur les chantiers et pour la déshumidification de locaux d'entreposage et de production dans lesquels les produits et les installations nécessitant une humidité de l'air particulièrement bajo sur une large plage de températures.

La technique d'adsorption rend possible une utilisation sécurisée et rentable, même à basse température de fonctionnement.

Construction

L'appareil de base se compose des modules suivants :

• Ventilateurs pour le transport d'air
• Filtre à air à chaque entrée d'air
• Secteurs séparés pour l'air de processus (air à déshumidifier) et l'air de régénération (air humide evacué)
• Secteur de purgege pour la récapuration d'énergie
• Roue - roue de séchage pour la déshumidification au gel de silice
• Unité d'entrainment avec moto-reducteur, poulie et courroie crantee
• Échangeur de chaleur pour le chauffage de l'air de régénération
• D'autres composants sont possibles selon les options sélectionnées (voir annexe technique).

La roue de séchage tourne continuèlement à une vitesse réduite (de 2 à 40 t/h selon la configuration) pendant la déshumidification.

En même temps, l'air de processus et l'air de régénération alimentent simultanément la roue de sechage via les secteurs, de sorte que cette dernière peut absorber et evacuer constamment l'humidité.

Air de processus

L'air à déshumidifier est aspiré par un ventilateur. L'air de processus (4) traverse le secteur de déshumidification (1) de la roue de sechage.

C'est là que le matériel de sorption (gel de silice) extrait l'humidité contenue et la lie (adsorption). En même temps, la température de l'air sec (6) augmente pour des raisons physiques. Ensuite, l'air seché se rend vers la sortie d'air sec.

Air de régénération

L'air de régénération (5) est également aspièré par un ventilateur dédié et conduit à travers le secteur de purge (3). Pendant la déshumidification, la roue de séchage se réchauffe avec la chaleur d'adsorption libérée et la chaleur de régéeneration. Le secteur de purge (3) recupère la chaleur et refroidit la roue de séchage, ce qui réduit l'apport d'énergie nécessaire et améliore la capacité de déshumidification, particulièrement en cas de point de rosée bas. Pendant la traversée de l'échangeur de chaleur (7), l'air se chauffe entre 100^ et 140^ (selon la température d'aspiration) et, simultanément, l'humidité relative se réduit de beaucoup.

L'air préparé de cette manière absorbe maintainant l'humidité liée dans le gel de silice (désorption) lors du passage dans le secteur de régénération (2). Enfin, l'air de régénération extrémement humide (8) est evacué vers l'extérieur par la sortie d'air humide.

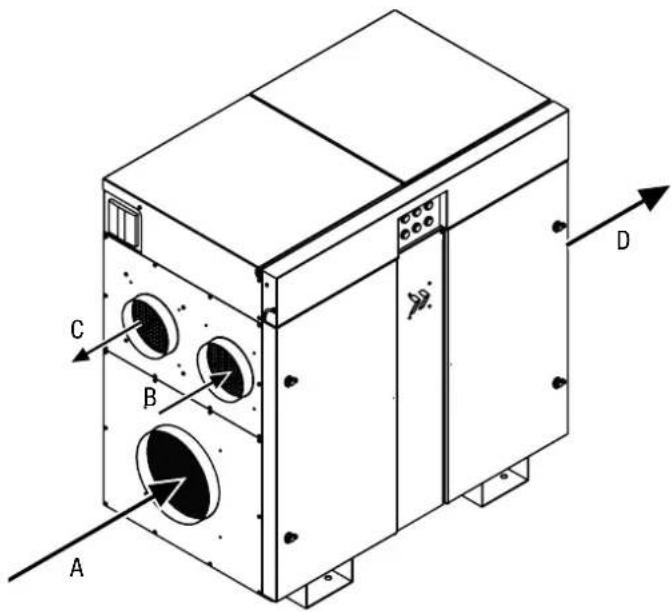

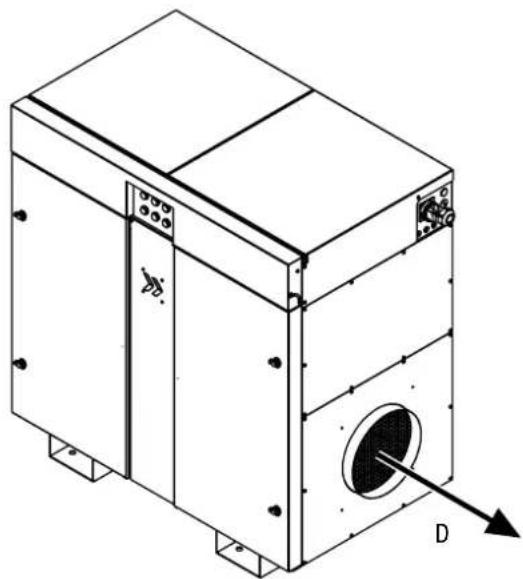

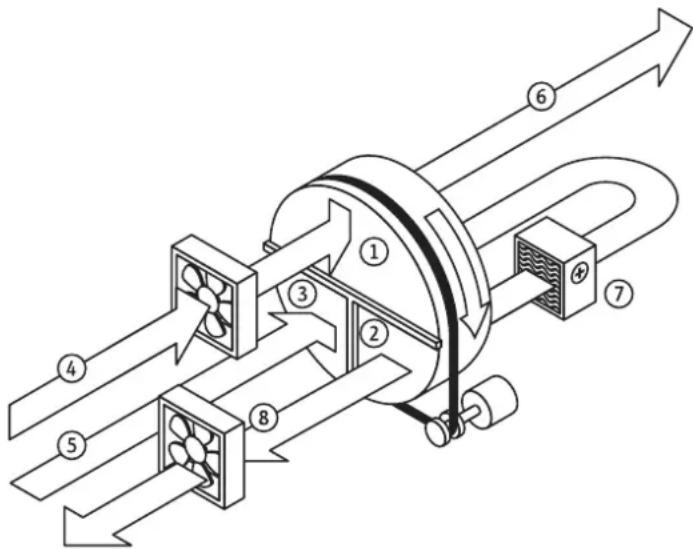

Representatior de principe

N° Désignation

1 Secteur de déshumidification

2 Secteur de régénération

3 Secteur de purgege

4 Entrée air de processus

5 Entrée air de régénération

6 Sortie air sec

7 Échangeur de chaleur

8 Sortie air humide (air de régénération)

Structure et composants

Roue

Le déhydrateur à adsorption fonctionne avec une roue de séchage (roue A) composée de couches de non-tissé plat et ondulé avec un gel de silice chimiquement lié. Il s'agit d'une structure en nid d'abeille, qui comprend de nombreux canaux d'air axiaux représentant une grande surface et des raccords directs vers la structure interieure poreuse du gel de silice.

Aucun gel de silice ne s'échappe en raison des excellentes propriétés mécaniques et physiques de la roue de sechage. La roue supporte un air saturé à 100% HR, mais pas les gouttes d'eau. La roue est ininflammable.

Entrainement de la roue

La roue est entrainée par un motoréducteur électrique.

La transmission de la puissance s'effectue par le biais de poulies et de courroies synchrones.

Contrôle des rotations de la roue

L'appareil est équipé d'un contrôle de la rotation de la roue afin de détecter à temps un arrêt possible de cette-ci.

Placement de la roue

La roue est placée sur un axe en acier inoxydable avec des douilles de paliers lisses sans entretien.

Etanchéité de la roue

Un système d'étanchéité automatique avec rattrapage de jeu rend la roue et les secteurs d'air indépendants étanches les uns par rapport aux autres.

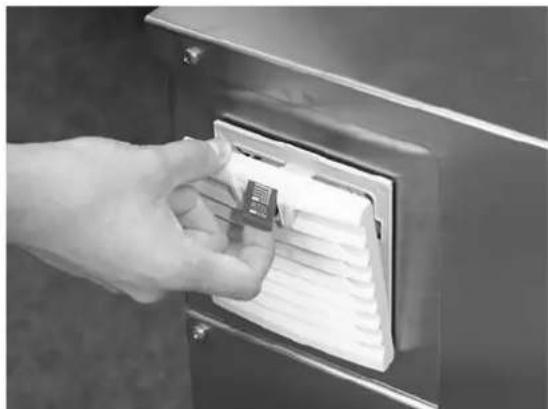

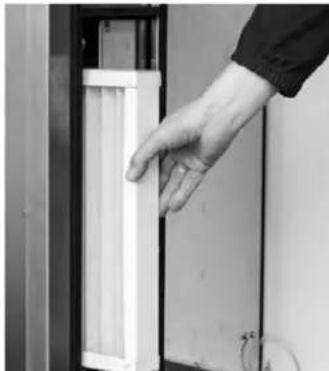

Filtres

Des filtres à air, grossiers ou fins pour le dépoussierage du flux d'air en fonction de l'application, sont placés à chaque entrée d'air.

Ventilateurs

Les ventilateurs radiaux ou diagonaux sont conçus avec des moteurs EC économes en énergie. Des potentiometres permettant un ajustement simple du début se trouvent derrière le couvercle avant. La vitesse du ventilateur de l'air de processus et de l'air de ré génération peut ainsi être régée d'après les specifications. Des soupapes d'étranglement supplémentaires dans les conduites d'air sont donc superflues.

Chauffage d'air de régénération

Le chauffage de l'air de régénération est assure par l'échangeur de chaleur électrique qui se compose de résistances chauffantes indépendantes. Celles-ci peuvent être à un ou a plusieurs niveaux, selon le modele de déshumidificateur et la taille du chauffage. La régulation de la température de régénération s'effectue via une régulation thermostatique à deux points.

Les détecteurs de température de sécurité (STW) mesurent la température de l'air de régénération evacué (RAL), ainsi que la température de l'air de régénération du chauffage (RHZ). En premier lieu, la régulation s'effectue afin d'obtenir un RHZ aussi constant que possible. La valeur RAL peut toute fois augmenter fortement lorsque la charge d'humidity diminue, de sorte que le chauffage est coupé avant d'atteindre le RHZ. De cette manière, on atteint une adaptation ideale de la puissance de l'énergie de régénération au point d'exploitation.

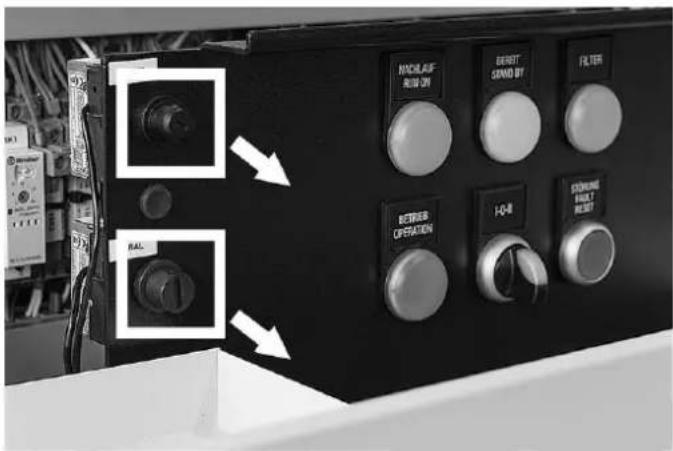

Composants de sécurité

L'appareil de base est équiné des composants de sécurité suivants pour la protection contre les températures inadmissibles :

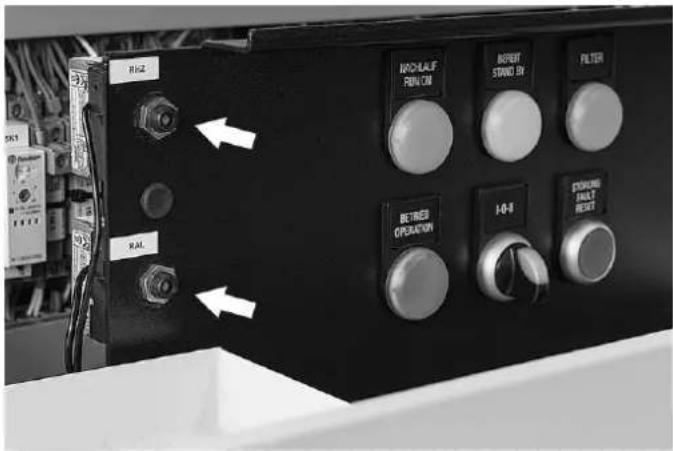

• Pressostat différentiel (interrupteur p ) pour la surveillance de la direction et de la valeur du début de l'air de régénération.
• Limiteur de température de sécurité (STB RHZ) pour la surveillance de la température maximale admissible après chauffage (thermostat maximum).
• Limiteur de température de sécurité (STB RAL) comme contrôle de rotation de la roue qui est place dans l'air evacué et se déclenché lorsque la temperature depasse le seuil admissible à la suite d'un arrêt de la roue.
• D'autres composants sont possibles selon les options sélectionnées (voir annexe technique).

Remarque

Le déclenchement d'un composant de sécurité provoque un arrêt de l'appareil (STOPP)(STOP) alors que la temporisation reste active.

Avant d'intervenir sur l'appareil, attendez que la phase de temporisation complete soit terminée.

Système électrique

Toute la technique de commutation, de commande et de régulation se trouve dans le boîtier électrique intégré sur le carter du déshumidificateur. Le boîtier électrique est concu pour une sécurité elevée avec classe de protection IP 53 (voir annexe technique).

L'accès aux bornes pour le contrôle et la commande à distance s'effectue, selon le modele, par le couvercle avant ou celui du boitier de commande. L'accès aux touches reset des limiteurs de température de sécurité et aux potentiamétres de régulation de la ventilation se trouve également là. L'alimentation électricque s'effectue sur le côte de l'appareil par un raccord visse correspondant et est directement reliée aux bornes de l'interrupteur principal ARRÉT D'URGENCE.

Carter

Le carter du déshumidificateur se compose, selon le modele, de tôle d'acier galvanisée ou de tôle en acier inoxydable.

Options

D'autres options sont également disponibles pour les déhydrateurs à adsorption de la série « TTR » (voir aussi le chapitre « Options » de cette notice d'instructions).

Types d'utilisation

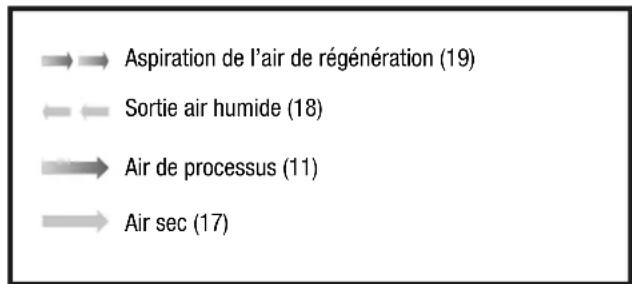

Légendes pour les exemples d'utilisation possibles :

Sechage de l'air ambient avec installation à l'intérieur

L'appareil est place à l'intérieur du local qui doit être déshumidifié.

• L'appareil fonctionne en mode recyclage.
• La conduite de transport d'air pour l'entrée d'air de régénération (19) doit être dirigée vers l'extérieur.
• La conduite de transport d'air pour la sortie d'air humide (air de régénération (18)) doit être dirigée vers l'extérieur.

Sechage de l'air ambient avec installation à l'estérieur

• La conduite de transport d'air pour l'entrée d'air de processus (17) est dirigée vers le local à secher ain d'absorber l'air humide du local.
• La conduite de transport d'air pour la sortie d'air sec (11) est dirigée vers le local afin d'y introduire l'air sec

Mode aération avec installation à l'extérieur

• La conduite de transport d'air pour la sortie d'air sec (11) est dirigée vers le local à déshumidifier afin d'y introduire l'air sec.

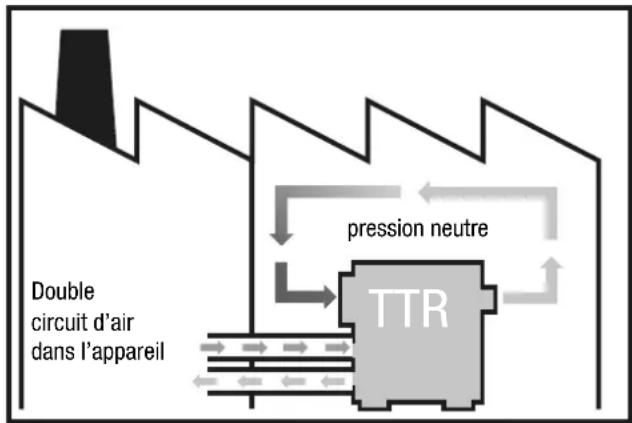

Exemple 1: séchage de l'air ambiant avec installation à l'intérieur

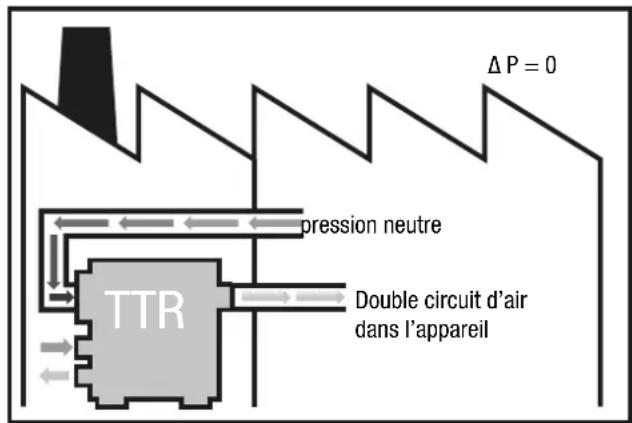

Exemple 2: séchage de l'air ambiant avec installation à l'extérieur

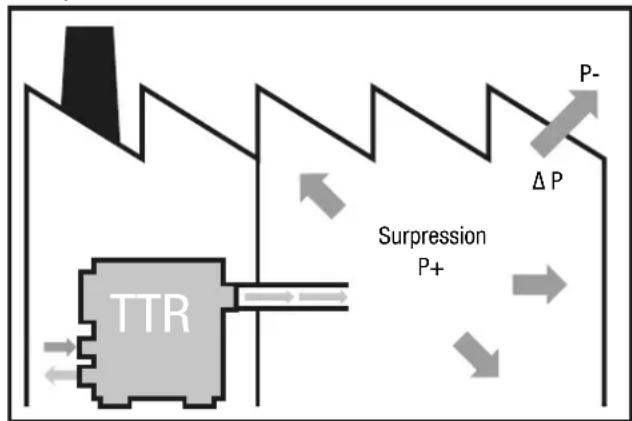

Exemple 3: mode aération avec installation à l'extérieur

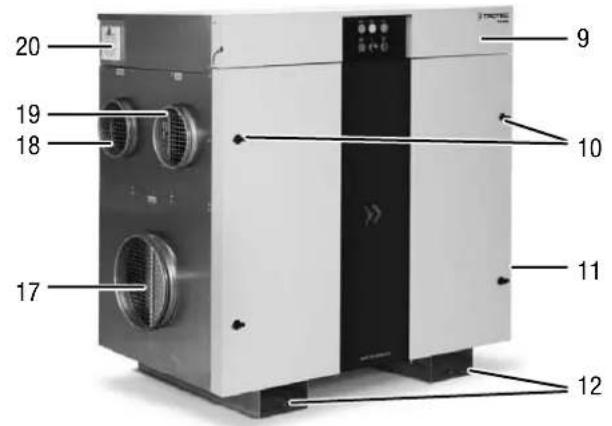

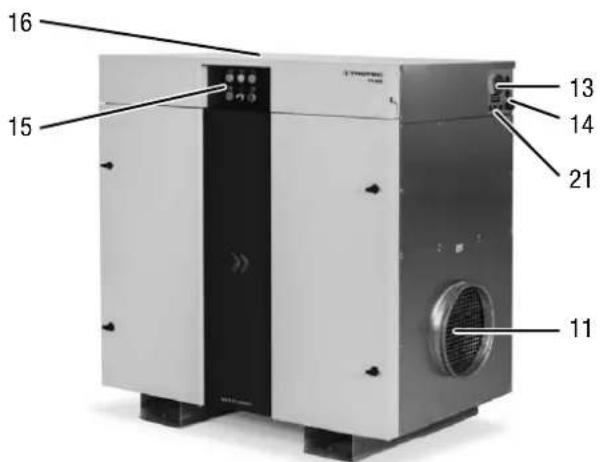

Représentation de l'appareil

N° Désignation

9 Couvercle avant (rabatable)

10 Portes pour l'accès aux filtres à air et la maintenance

11 Sortie d'air sec avec raccord pour la conduite d'air

12 Passages pour gerbeuse à fourche

13 Interrupteur principal avec fonction ARRÊT D'URGENCE

14 Raccord visse pour le cable de raccordement au secteur (sur place)

15 Panneau de commande

16 Cache du boîtier électrique

17 Entrée d'air de processus avec raccord pour la conduite d'air

18 Sortie d'air humide (air de régénération) avec raccord pour la conduite d'air

19 Entrée d'air de régénération avec raccord pour la conduite d'air

20 Ventilation du boîtier électrique, filtré à air inclus

21 Passage de cable pour les conduites de commande

Identification du produit

Une plaque signalétique permet une identification sans équivoque du déshydrateur à adsorption.

La plaque signalétique se trouve à l'intérieur du boitier de commande et au niveau du passage de cable.

Le sigle CE est present sur la plaque signalétique.

Legende

L'illustration montre à titre d'exemple la plaque signalétique d'un TTR 5200. Les données spécifiques à l'appareil et les caractéristiques techniques varient en fonction du modele et des options (voir annexe technique).

N° Désignation Unité
22 Type / désignation de l'appareil	-
23 N° d'article Trotec	-
24 Capacité de déshumidification [kg/h]	@ 20 °C / 60 % HR
25 Raccordement secteur	-
26 Puissance absorbée P = [kW]	I = [A] @ 400 V
27 Alimentation secteur [A]
28 Plage de fonctionnement [°C]
29 Volume d'air sec [m]	3/h] / [Pa]
30 Volume d'air de régénération [m]	3/h] / [Pa]
31 Poids [kg]
32 Version	-
33 Numéro de série	-

Risque de blessures graves en cas de chute de l'appareil.

Il est autorisé deSoulever l'appareil uniquement par les passages pour gerbeuse à fourche ou avec des sangles.Les embouts de tubes et les autres accessoires ne doivent en aucun cas être utilisés comme points de levage !

La capacité de charge de l'installation de levage doit être consque pour supporter le poids de l'appareil (voir annexe technique).

L'appareil peut être livré avec un châssis de transport doté decoins de levage avec orifices pour fixations de levage ou un dispositif semblable (voir annexe technique).

A observer avant le transport à l'aide du dispositif de levage :

Avertissement

Risque de blessures provoquées par les charges suspendues.

Assurez-vous que personne ne se trouve à proximé.

• Le transport à l'aide du dispositif de levage ne doit être effectué que par des personnes qualifiées.
• Observez le centre de gravité de la charge pendant le transport.

Mise en place de l'appareil

• Placez l'appareil sur une surface solide, sèche et plane. Il est nécessaire de prévoir une plaque de support pour la répartition du poids selon la résistance du sol. Un socle n'est pas requis.
• Veillez à l'absence de glissement et évitez les sols oscillants.
• Placez l'appareil de façon à laisser l'entrée et la sortie d'air libres et assez d'espace pour le raccordement des conduites de transport d'air.

• Veillez à laisser une place suffisante pour l'utilisation et la maintenance de l'appareil (voir annexe technique).

• Placez l'appareil uniquement sur des surfaces couvertes.

Des apparèils disposant d'une classe de protection plus élevée sont disponibles sur demande pour l'installation à l'air libre. Assurez-vous que l'eau ne peut pas pénétre à l'intérieur de l'appareil par les orifices d'entrée et de sortie d'air. Pour minimiser ce risque, raccordez une conduite de transport d'air si nécessaire.

L'appareil peut être livré en option avec une protection contre les intempéries. N'exposez pas l'appareil aux intempéries sans protection ajustée.

Veillez a un écart suffisant entre la sortie d'air humide et l'entrée d'air. La distance entre la sortie d'air humide et l'embout d'aspiration pour les apparèils aspirant librement doit être de 2 m minimum afin que l'air humide evacué ne soit pas directement de nouveau aspiré.
- Les conduites de transport d'air doivent être posées de manière à supporter la pression statique disponible des ventilateurs (voir annexe technique).
- La conduite de l'air de régénération evacué (C) doit être légèrement inclinée (1,5 % au min.), afin que le condensat éventuel ne returne pas dans l'appareil ou n'entrave le début d'air. Si une conduite d'air montante est inévitable, il est nécessaire de creer un point bas pour le drainage (par ex. via un siphon).

Mise en place des filtres à air

Remarque

Pour éviter tout endommagement au niveau de l'appareil, veuillez ne pas l'utiliser sans filtre à air! Assurez-vous que tous les filtres à air ont bien été mis en place avant l'installation et avant la mise en marche.

Voutrouverez les indications relatives à l'installation et au remplacement des filtres à air dans le chapitre Maintenance.

Representatiedeprince

Il est possible d'obtenir une version inverse en option.

N° Désignation

A Entrée air de processus

B Entrée air de régénération

C Sortie air humide (air de régénération)

D Sortie air sec

Montage et installation

Raccordement secteur

Avertissement relat à la tension électrique

Tout travail au niveau des composants électriques doit être réalisé exclusivement par unElectricien qualifié !

Les photos ci-dessous montrent les séries TTR 800 à TTR 3700 et sont valables en tant qu'exemples pour tous les modèles de la série TTR. Les bornes de raccordement au réseau se trouvent directement sur l'interrupteur principal derrière le cache de l'interrupteur principal.

1. Desserrez les deux vis (34) du couvercle avant.

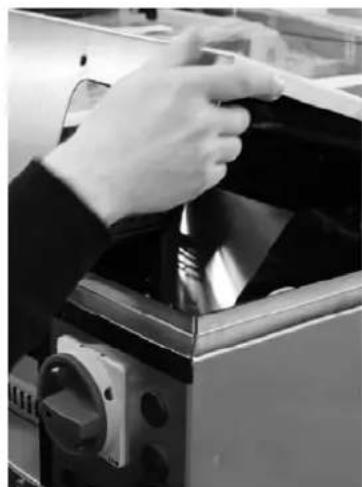

1. Soulevez légerement le couvercle avant et rabattez-le vers le bas.
2. Desserrez les vis (35) du cache du boitier électrique.
3. Tirez le cache du boîtier électrique vers l'avant ou soulevez-le.

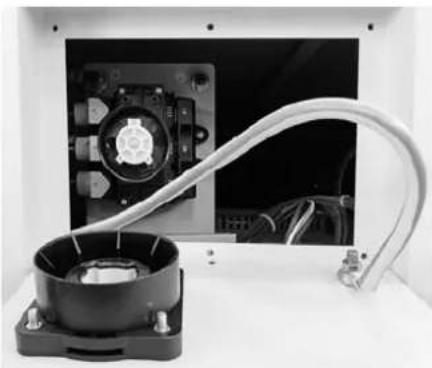

1. Passez le cable de raccordement au réseau dans le raccord visse de l'appareil et raccordez les bornes d'alimentation. Observe le schéma électrique de l'annexe technique pour le raccordement de l'appareil. L'ordre des phases est arbitraire.

1. Posez le cable et vissez le raccord tout en vérifier la décharge de traction.

Dans la version décrite ci-après également, les bornes de raccordement au secteur se trouvent directement sur l'interrupteur principal derrière le cache de l'interrupteur principal. Les photos ci-dessous montrent les séries TTR 5200 à TTR 13500 :

1. Placez l'interrupteur principal sur la position 0.
2. Desserrez les vis et ouyrez le cache.

Le cache ne peut etre ouvert que si l'interrupteur principal se trouve exactement sur la position 0!

1. Passez le cable de raccordement au réseau dans le raccord visse de l'appareil et raccordez les bornes d'alimentation. Observe le schéma électrique de l'annexe technique pour le raccordement de l'appareil. L'ordre des phases est arbitraire.

1. Posez le cable, vissez le raccord pour cable tout en vérifier la décharge de traction.

Raccordement des lignes de commande

MARCHE/ARRÉT à distance

Si vous pouze faire fonctionner l'apparéil à distance, par exemple par l'intérémédiaire d'une salle de contrôle ou d'un système de gestion technique des batiments, raccordez le contact de commande externe (NO, contact à fermeture) aux bornes correspondantes. La tension de commande est de 24 V DC (voir le détaïl des schémas électriques dans l'annexe technique).

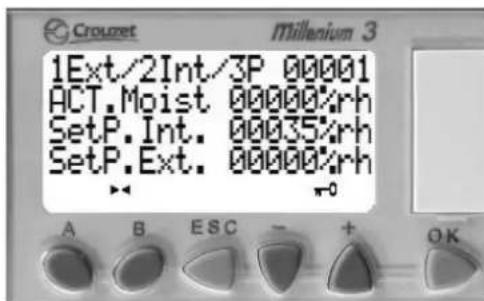

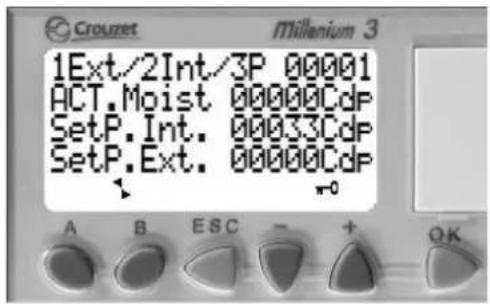

Commande par hygrostat externe (%) HR

ll est possible de contrcler I'appareil via un hygrostat externe en option). La tension de commande est de 24 V DC.

L'hygrostat externe est branché au bornier selon le schéma électrique (voir annexe technique).

Si l'humidité relative descend en dessous de la valeur de consigne régée, le contact se ferme et la déshumidification s'arrête.

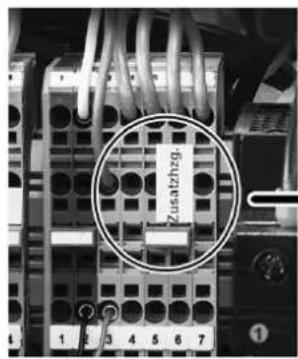

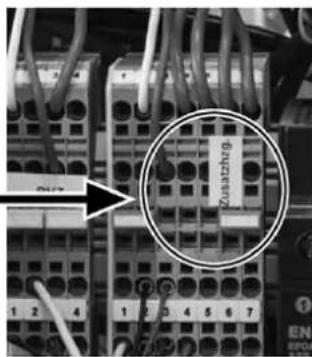

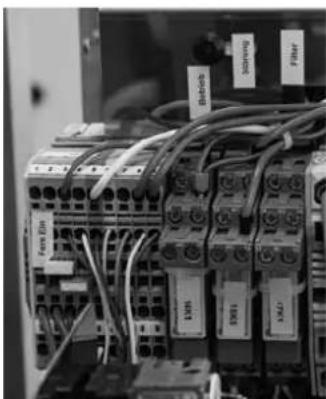

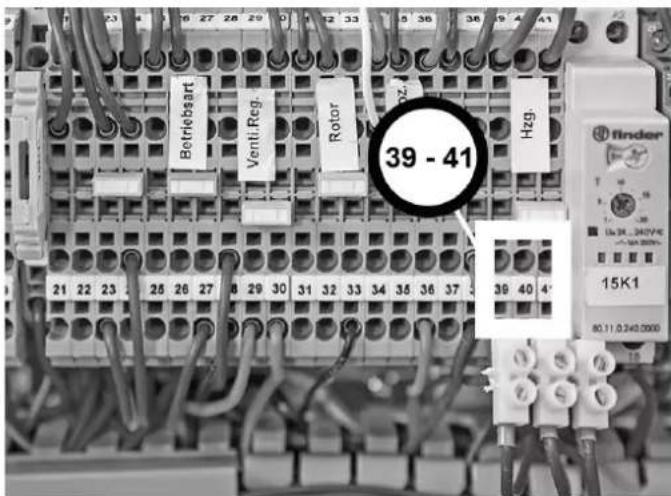

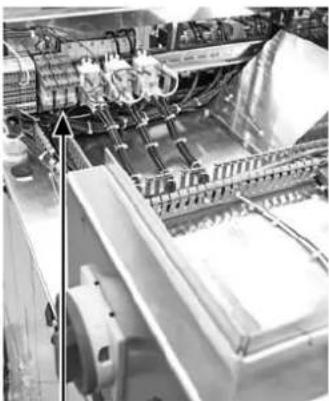

Les photos ci-dessous montrent les bornes pour la commande à distance et les reliais à contacts secs :

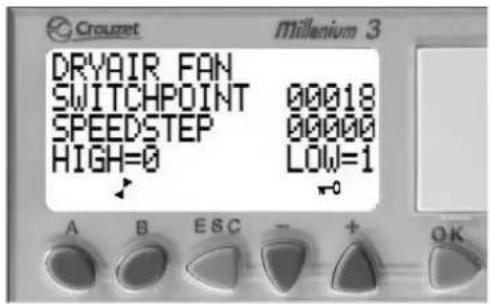

Mode ventilation d'air de processus

Selectionnez le mode ventilation d'air de processus, si vous avez besoin d'un mouvement de l'air constant, même pendant les périodes où un séchage de l'air n'est pas requis. À cet effet, déplacez le cavalier correspondant (bleu) des bornes associées (voir le détail des schémas électriques dans l'annexe technique).

Le ventilateur d'air de processus continue de fonctionner, même si l'hygrostat est eteint et le contact externe de l'hygrostat ouvert.

Le mode hygrostat et le mode ventilation s'arrêtent uniquement lors de l'extinction de l'appareil (STOPP) (STOP); le ventilateur s'arrête après la période de temporisation.

En déplaçant le cavalier, vous pouvez à tout moment revenir au mode de déshumidification normal.

Il est possible d'activer le mode de fonctionnement de ventilation d'air de processus sur place ou à distance.

Contacts d'informations à distance

La signalisation à distance s'effectue depuis des contacts inverseurs secs que vous pouvez directement capter à partir des reliais correspondants :

1. BETRIEB / OPERATION (FONCTIONNEMENT)
   2.STORUNG/FAULT(DEFAUT)
2. FILTER / WARNING (ALARTE FILTRE)

Ces contacts d'information à distance ont la même signification que les lampes correspondantes sur le panneau de commande (voir la description sous Utilisation).

Observe les schémas électriques dans l'annexe technique pour une affectation correcte des contacts.

Mise en place des filtres à air

Assurez-vous avant la mise en marche que tous les filtres à air ont bien été mis en place. Les photos suivantes sont des illustrations de principe :

1. Ouvrez la porte gauche du bottier electrique.
2. Vérifiez que lesbons filtres ont eté insérés aussi bien à l'entrée air de processus qu'a l'entrée air de régénération (voir annexe technique):

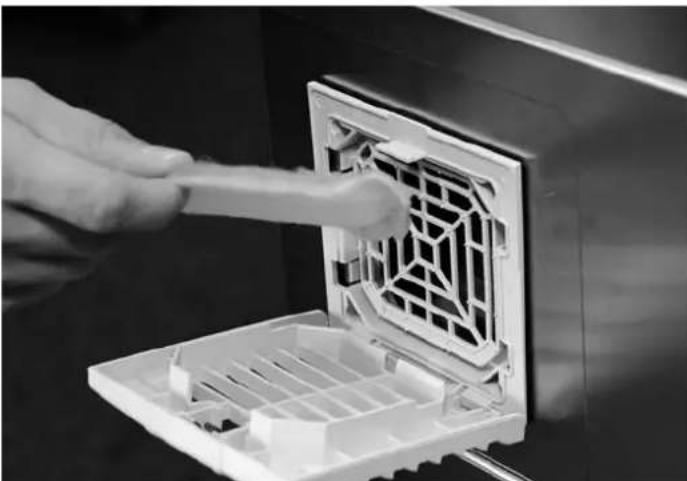

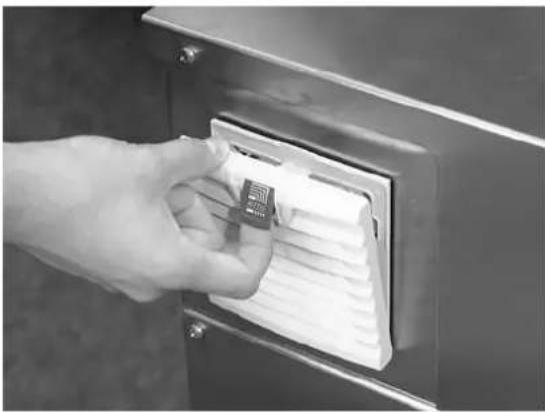

1. Verifiez que le filtr de ventilation du boitier electrique est en place :

Mise en service

Conditions

• Verifiez l'installation correcte de tous les filtres à air.
• Verifiez la fermetre et le vissage de toutes les portes, de tous les clapets et de tous les caches.
• Vérifiez les raccordements corrects et le vissage ou la sécurisation au moyen de sangles de toutes les conduites de transport d'air.
• Verifiez l'absence d'objet et d'obstacle sur tous les trajets de transport d'air.
• Vérifiez les conditions d'utilisation admissibles conformément aux caractéristiques techniques.
• Effectuez les réglages de base, le cas échéant en fonction des indications de l'annexe technique.

Avertissement relat à la tension électrique

Tout travail au niveau des composants électriques doit être réalisé exclusivement par un electricien qualifié !

Assurez-vous que l'installation électrique correspond bien à la documentation technique.

Vérifiez la continuité du conducteur de protection.

Première mise en service

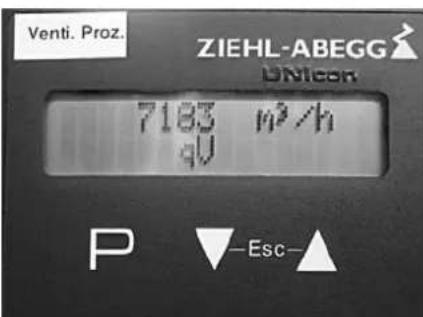

Si l'option « Flowmatic S » est installée, continuez à l'étape N° 4.

Il est nécessaire de régler correctement le début d'air de régénération conformément aux données techniques pour permettre une utilisation optimale de l'appareil.

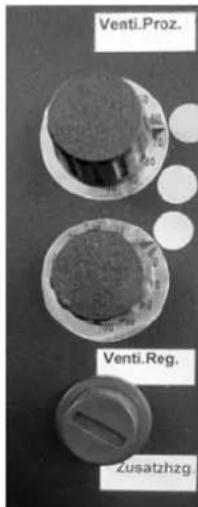

L'accès aux potentiometres suivants se trouve derrière le couvercle avant :

Valeur de consigne régime du ventilateur d'air de processus (Proz./proc.) et

Valeur de consigne régime du ventilateur d'air de régénération (Reg./reg.) pour le réglage du début d'air par le biais du régime de ventilateur.

Il faut passer en mode manuel (ORT) (LOCAL) pour les mesures, les réglages, etc., qui doivent être effectués pendant le fonctionnement.

1. Tournez le sélecteur en position I.
2. Ouvrez le couvercle avant (9).

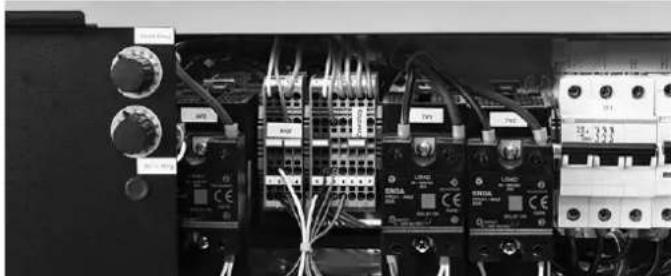

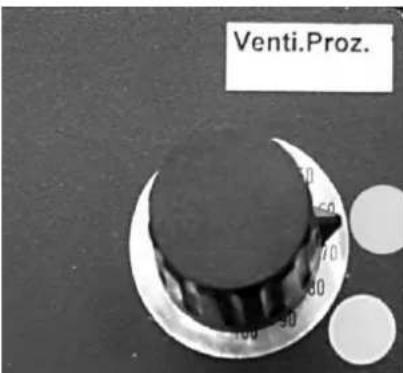

Les deux potentiamètres se trouvent à droite derrière le couvercle avant :

Valeur de consigne régime du ventilateur d'air de processus (Proz.) (proc.) et
Valeur de consigne régime du ventilateur d'air de régénération (Reg.) (reg.) pour le réglage du début d'air en fonction des indications de l'annexe technique.

1. Adaptez le débit d'air de régénération en mode ORT (LOCAL).
   Il est ainsi également possible d'adapter les réglages aux conduites d'air sur place pour un fonctionnement idéal.
2. Continuez ensuite comme pour la mise en service normale.

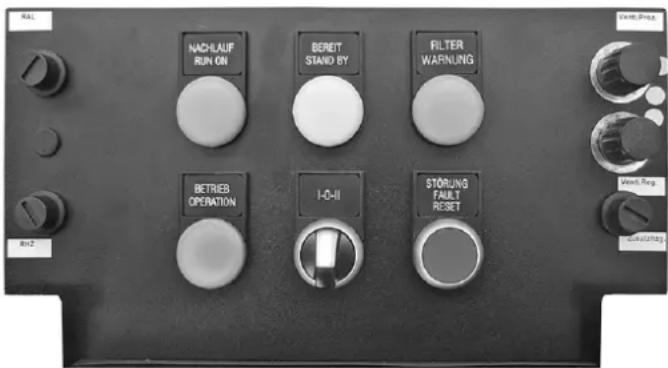

Utilisation

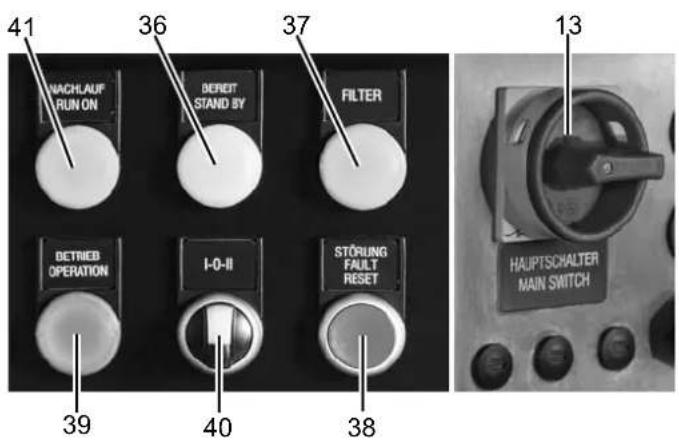

N^ Designation

13	Interrupteur principal avec fonction ARRÊT D'URGENCE 0 : l'appareil est étéint. 1 : l'appareil est en marche.
36	Voyant PRÊT/STAND BY Indique que l'appareil est prét pour le mode DISTANT : - présence tension secteur - sélecteur en position II - MODE DISTANT - contact FERN EIN (DISTANT MARCHE) pas encore activé
37	Voyant FILTRÉ Indique que le débit d'air d'un ou de plusieurs filtres à air est trop faible. Les détecteurs de pression différentielle controulent le débit d'air des filtres et indiquent à temps l'encrassement d'un filtre. Remplacez les filtres encrassés suffisamment tôt pour éviter d'entraver le fonctionnement de l'appareil.

N° Désignation

38 STORUNG/FAULT(DEFAUT)-Voyant et bouton RESET

Message de défaut général avec arrêt de l'appareil (STOPP) (STOP) dû

• au limiteur de température de sécurité (STB RHZ) pour la surveillance de la température maximale admissible après chauffage (thermostat maximum).
• au limiteur de température de sécurité (STB RAL) comme contrôle de rotation de la roue qui est place dans l'air evacué et se déclenché lorsque la temperature dépasse le seuil admissible à la suite d'un arrêt de la roue.
• au pressostat différentiel (interrupteur p ) pour la surveillance de la direction et du début de l'air de régénération.
• à une erreur de phase - vérifie l'alimentation secteur ou les fusibles.
• à un défaut du moteur du ventilateur d'air de régénération ou d'air de processus.
• le cas échéant, à des messages de début généraux des options supplémentaires (voir annexe technique)

39 Voyant BETRIEB / OPERATION (FONCTIONNEMENT) Indique le début du fonctionnement de l'appareil après la mise en marche via

• le sélection en position I
• ou le sélecteur en position II et le contact FERN EIN (DISTANT MARCHE) fermé

40 Selecteur ORT-/FERN-BETRIEB (MODE LOCAL/ DISTANT) I-0-II

I:ORT-BETRIEB (MODE LOCAL)
II: FERN-BETRIEB (MODE Distant)
0: ARRET de la commande (STOPP) (STOP)

41 Voyant NACHLAUF / RUN ON (TEMPORISATION)

Indique la temporisation de l'appareil encore chaud une fois la tension de commande coupée.

Remarque :

L'interrupteur principal sert àmettre l'appareil en marche et ne doit être utilisé comme interrupteur d'ARRÉT D'URGENCE qu'en cas d'urgence pour arrêté l'appareil.

Avertissement

Une temporisation contrôle par la température du ventilateur d'air de régénération est prévue pendant 5 minutes environ après l'arrêt de l'installation, afin d'éviter un défaut de l'échangeur de chaleur dû à une accumulation de chaleur ou à un déclenchement inutil du limiteur de température de sécurité.

Avant d'intervenir sur l'appareil, attendez que la phase de temporisation compte soit terminée.

Pour arrêté l'appareil normalement (STOPP) (STOP), veuillez utiliser le sélecteur ORT-/FERN-BETRIEB (MODE LOCAL/ DISTANT) I - 0 - II (40) qui déclène la fonction de temporisation (levoyant NACHLAUF / RUN ON (TEMPORISATION) (41) s'allume). Veuillez ne déconnecter l'appareil à l'aide de l'interrupteur principal pour le transport l'entreposage qu'une fois la temporisation terminée.

Mise en marche de l'appareil

L'appareil est raccordé avec l'alimentation secteur conformément sécurisée.

1. Tournez l'interrupteur principal (13) en position I.
2. Sélectionnéz le mode désiré au moyen du sélecteur I-0-II (40):

A mode local I

Tournez le selecteur en position I: levoyant BETRIEB/OPERATION (FONCTIONNEMENT) (39) s'allume - l'appareil demarre.

Bmode distant II

Tournez le sélecteur en position II: levoyant
BEREIT/STAND BY (PRÉT) (36) s'allume jusqu'à
I'activation du contact FERN EIN (DISTANT MARCHE) -
dés que le contact FERN EIN (DISTANT MARCHE) est
activé, le voyant BETRIEB/OPERATION
(FONCTIONNEMENT) (39) s'allume - l'appareil démarre.

Remarque

Il est nécessaire de respecter les quantités d'air indiquées dans l'annexe technique afin de maintainir la pleine capacité de déshumidification et d'éviter les déteriorations provoquées par un début insuffisant d'air de régénération.

Les filtres à air encrassés réduisent le début d'air et doivent être replacés à temps.

Arret de l'appareil (STOPP) (STOP)

1. Tournez le sélecteur (40) en position 0 ou bien ouvrez le contact FERN EIN (DISTANT MARCHE).

LevoyantBETRIEB/OPERATION
(FONCTIONNEMENT) (39) s'eteint.
Levoyant NACHLAUF / RUN ON (TEMPORISATION) (41) s'allume.
L'appareilonne mode temporisation.

Mode temporisation

Le ventilateur d'air de régénération continue de fonctionner (contrôle par température) pendant 5 minutes environ afin d'évacuer la chaleur accumulée par le chauffage. La commande reste active. Un redémarrage est possible à tout moment pendant la temporisation.

Les ventilateurs démarrent progressivement, l'appareil passe en fonctionnement normal avec un retard d'environ 20 secondes.

Le ventilateur d'air de regénération s'arrête une fois la durée de temporisation écoulée, les voyants s'éteignent.

Mise hors service

Pour un arrêt complet, par exemple pour le transport ou la maintenance, placez l'interrupteur principal ARRÉT D'URGENCE (13) en position 0 une fois la phase de temporisation terminée.

Stockage

• Àpres son nettoyage, entreprises l'appareil propre au sec et protégéz-le de la poussière.
• Avant la remise en service de l'appareil, vérifie l'état du cable secteur. En cas de doute quant à son état, faites réparer le cable ouappelez le SAV.
• Dans tous les cas, faites vérifier l'appareil une fois par an par un électricien qualifié.

Défauts et pannes

La détction de défaut étèint l'appareil (STOPP) (STOP), seule la temporisation est encore activée.

Après avoir eliminé la cause du début, il est nécessaire de remettre le message de début des STB ou les STB à zéro avec les boutons reset correspondants.

1. STB RHZ
2. STB RAL

3. le cas échéant, bouton reset des options supplémentaires (voir annexe technique)

4. Ouvrez le couvercle avant et retirez le cache correspondant du bouton reset.

1. Pressez le bouton reset correspondant et replacez le cache.

1. Ensuite, appuyez sur la touche STÖRUNG / FAULT - RESET (DéFAUT / FAULT - RESET) (38) pour accüitter les dysfonctionnements des STB ou le message de défaut Δp.

Élimination des défauts

Défaut Cause du défaut Mesure
Voyant « Störung » (défaut) allumé	• Le contrôle de rotation (STB RAL) réagit • La roue est arrêtée • Le débit d'air de processus est interrompu • La température de l'air de rég. a augmenté de façon anormale	• Vérification du réglage du thermostat • Contrôle fonctionnel de l'entrainment de la roue, réparation au besoin • Contrôle fonctionnel du ventilateur de l'air de processus • Le cas échéant, contrôle de la rotation des soupapes d'étranglement • Actionnement de la touche reset
	• Le thermostat de maximum (STB RHZ) réagit • Le débit d'air de régénération est interrompu • La température de l'air de rég. a augmenté de façon anormale	• Vérification du réglage du thermostat • Contrôle fonctionnel du ventilateur de l'air de rég. • Le cas échéant, contrôle de la rotation des soupapes d'étranglement • Contrôle des filtres • Actionnement de la touche reset
	• Le pressostat différentiel de l'air de régénération bloque	• Vérification de la tuyauterie • Contrôle du réglage, correction le cas échéant • Contrôle fonctionnel du pressostat
	• Le(s) ventilateur(s) ne tourne(nt) pas • Voir plus bas
Déshumidification insuffisante	• Débits d'air incorrectly • Mesure des débits d'air	• Contrôle des filtres • Vérification de l'absence de fuites sur le carter (panneaux/portes) • Contrôle du joint radial et pérophérique de la roue • Le cas échéant, contrôle des soupapes d'étranglement • Contrôle du sens de rotation des ventilateurs
	• Panne du chauffage de régénération • Vérification du fonctionnement du chauffage, mesure des températures, organisation du remplacement le cas échéant • Contrôle des fusibles, remplacement le cas échéant • Contrôle des relais, organisation du remplacement le cas échéant • Contrôle du réglage du thermostat de régulation
	• Filtre encrassé • Remplacement du filtrer
	• Le débit d'air de processus est interrompu	• Contrôle fonctionnel du ventilateur de l'air de processus, organisation du remplacement le cas échéant • Contrôle des conduits d'air, des clapets
	• La roue ne tourne pas • Contrôle de la tension de la courroie/de la chaîne • Contrôle fonctionnel du moteur d'entrainment, organisation du remplacement le cas échéant • Contrôle de la bonne fixation de la poulie, resserrage au besoin
	• Sens de rotation de la roue incorrect • Correction du sens de rotation
Défaut Cause du défaut Mesure
Déshumidificationinsuffisante	• Les joints ne ferment pas bien ou sontdéfectueux • Rectification de la position des joints (en particulierdes joints radiaux) ou remplacement
	• Fuites d'air sur les raccords ou lesventilateursurs • Élimination des fuites
	• Le débit d'air de régénération estinterrompu • Contrôle fonctionnel du ventilateur de l'air de rég. • Contrôle des conduits d'air, des clapets
	• La roue est défectueuse • Organisation du remplacement de la roue
Les ventilateurs n'tournent pas	• Câble d'alimentation électrique coupé • Contrôle et rétablissement du raccordement
	• Une phase est manquante • Vérificationdes phases
	• La roue n'est pas fixée • Fixation de la roue
	• Le moteur est défectueux • Organisation du remplacement du moteur
Bruits métalliques,cliquetis	• La roue d'un ventilateur n'est pasfixée • Contrôle des ventilateurs du l'air de processus et derég., organisation du remplacement le cas échéant• Fixer la roue
	• La couroie crantée ou la chaîned'entrainment de la roue patine • Contrôle de la tension de la couroie crantée/ de lachaîne• Contrôler l'absence de dommage sur la roue dentée /les pignons (à la périhérie de la roue).• Contrôle de la libre rotation de la roue, remplaçercelpalier au besoin

Avertissement

L'utilisation de l'appareil peut composer des risques s'il est réparé de manière incorrecte par des personnes non compétentes. Toute élimination de défaut nécessitant une intervention sur le système mécanique ou électrique doit, par principe, être effectuee exclusivement par du personnel qualifié ou des membres du SAV.

Si le défaut ne peut pas être éliminé malgré le recours à la liste ci-dessus, veuillez vous adresser au SAV compétent ou à notre centrale.

Entretien

Avant toute opération de maintenance

Avertissement relat à la tension électrique

Avant toute intervention sur l'appareil, placez l'interrupteur principal en position 0. Une période de refroidissement de 30 minutes au minimum doit être respectée avant le démontage. Vérifiez l'arrêt de tous les moteurs et de tous les ventilateurs, ainsi que le refroidissement complet, avant chaque intervention.

Avant toute opération de maintenance

• Par principe, il faut passer en mode manuel (ORT) (LOCAL) pour les mesures, les réglages, etc., qui doivent être effectués pendant le fonctionnement.
• Si le déshumidificateur était en marche, il est conseilé d'attendre la temporisation avant de l'éteindre et de respecter une période de refroidissement de 30 minutes au minimum avant le demontage.
• Sécurisez toutes les pieces d'installation en amont et en aval du déshumidificateur et les fluides de service, comme la vapeur, contre une mise en service involontaire.
• Placez le déshumidificateur hors tension pour tous les travaux de maintenance, d'inspection, de réparation et sécurisez l'interrupteur principal contre tout réenclenchement intempéstif.
• Placez un panneau d'avertissement et une sécurisation contre tout réenclementchément.

Remarques pour la maintenance et les réparations

• Effectuez tous les travaux de réglage, de maintenance et d'inspection prescrits dans les déliés.
• Informez les opérateurs avant le début de la maintenance, des réparations et de l'entretien.
• Verifiez le serrage de tous les raccords vissés qui ont été desserrés une fois la maintenance terminée.
• Contrôlez le fonctionnement correct de tous les dispositifs de sécurité une fois la maintenance terminée.

Remplacement des filtres à air

Les intervalles de remplacement des filtres dépendent du degré de pollution de l'air et de la qualité des filtres. Les filtres encrassés affectent l'efficacité du déshumidificateur.

Un changement de filtré est requis au plus tard quand levoyant de remplacement de filtré FILTER (FILTRE) s'allume sur le panneau de commande.

Filtres à air pour entrée d'air, air sec et air de régénération

1. Ouvrez la porte d'accès aux filtres à air derrière les entrées d'air. Sur le modele standard, c'est la porte gauche de l'armoire, dans la version inverse, c'est la porte droite.

1. Retirez les filtrres pour les différentes entrées d'air.

1. Remplacez les filtres si nécessaire.

1. Fermez de nouveau la porte de l'armoire.

Filtre à air du boitier électrique

Contrôlez le filtré à air du boittier électrique une fois par mois et remplacez l'élément filtrant si nécessaire.

1. Pour ce faire, ouvre le clapet du filtre du boitier électrique.

1. Remplacez le filtre en cas d'encrassement. Refermez ensuite le clapet jusqu'à enchiquetage.

Travaux généraux d'entretien

Afin d'assurer un fonctionnement de l'appareil en toute sécurité, il est nécessaire de vérifier tous les composants ci-dessous au plus tard après 12 mois de fonctionnement ou 4000 heures de service et, le cas échéant, de les nettoyer ou de replacer les composants endommages et d'effectuer un contrôle de sécurité électrique.

Dans les environnementes sévères avec un taux élevé de poussières, nous recommendons d'effectuer un contrôle visuel à chaque remplacement des filtres à air.

Composant Opération Remarques Remplacement /			intervalle
Pressostat différentiel Test de fonctionnement Point de commutation Au besoin en cas			de défaut
Motoréducteur Test de fonctionnement 4 000 h
Relais statique SSR Test de fonctionnement Coupure Au besoin
Relais de puissance Test de fonctionnement Coupure Au besoin
Interrupteur d'arrêt d'urgence Test de fonctionnement Coupure de toutes les phases Au besoin
Chauffage de régénération Test de fonctionnement Mesure des courants, nettoyage des surfaces au besoin			Au besoin
Limueur de température de sécurité	Test de fonctionnement	Point de commutation, nettoyage du capillaire	Au besoin
Sonde de température	Test de fonctionnement	Contrôle des signaux, nettoyage du capteur	Au besoin
Détecteur de température	Test de fonctionnement	Point de commutation, nettoyage du capillaire	Au besoin
Thermostat NO 60 °C	Test de fonctionnement	Point de commutation Au besoin
Relais temporisé	Test de fonctionnement	Durée programmée	Au besoin
Filtre à air	Contrôle visuel	Contrôle de l'état, remplacement le cas échéant	Voyant filtré
Ventilateur filtré	Contrôle visuel	Remplacement du filtré, nettoyage de la roue	Au besoin
Joints radiaux, roue de séchage	Contrôle visuel	Contrôle de l'état, remplacement le cas échéant	Au besoin
Boîtier électrique	Contrôle visuel	Nettoyage, soufflage de la poussière au besoin	Au besoin
Roue de séchage	Contrôle visuel	Bouchons, contrôle de l'état des surfaces, remplacement au besoin	Au besoin
Joints de porte	Contrôle visuel	Contrôle de l'état, remplacement le cas échéant	Au besoin
Joints périphériques, roue de séchage	Contrôle visuel	Contrôle de l'état, remplacement le cas échéant	Au besoin
Ventilateur air de régénération	Contrôle visuel	Nettoyage de la roue, contrôle du régime, mesure des courants	4 000 h
Ventilateur air sec	Contrôle visuel	Nettoyage de la roue, contrôle du régime, mesure des courants	4 000 h
Courroie crantée	Contrôle visuel	Contrôle de la tension et de l'état, remplacement le cas échéant	Au besoin
Liaisons électriques vissées	Serrage	Resserrage au besoin	Au besoin
Poulie de couroie crantée	Serrage	Vérification de la fixation par rapport à l'arbre	Au besoin

Entretien

N'utilise aucun détergent à base de solvant afin d'éviter toute détérioration des surfaces et des éléments de commande des apparêls.

Nettoyez les surfaces et les éléments de commande des apparêls uniquement avec un chiffon humide et des produits nettoyants sans solvant.

Influences négatives sur les roues

Certaines substances et composés de la liste ci-dessous sont typiques pour les matières qui dissolvent les roues déhydratantes à base de gel de silice en nid d'abeilles ou influencent négativement la capacité de déshumidification.

La roue déhydratante ne doit pas être alimentée avec de l'air contaminé par les substances suivantes ou de nature similaire. Mème les concentrations les plus réduites dans l'air peuvent avoir des effets négatifs sur le matériel de la roue et la capacité de sorption.

Les substances énoncées restent dans le matériel de la roue ou dans les éléments de la roue et peuvent provoquer les effets suivants :

• Réduction des performances par obstruction des pores du gel de silice
• Réduction des performances par réaction chimique avec le gel de silice

A) Substances inorganiques (examples)

\( {\mathrm{N}}^{ \circ } \) Substance Formule chimique Incidences
1 Chlorure de lithium LiCl RÉduction des performances du gel de silice \( {}^{1)} \)
2 Hydroxyde de sodium NaOH Destruction de la structure du gel de silice
3 Hydroxyde potassium KOH Destruction de la structure du gel de silice
4 Chlorure de sodium NaCl RÉduction des performances du gel de silice \( {}^{1)} \)
5 Chlorure de potassium KCl RÉduction des performances du gel de silice \( {}^{1)} \)
6 Chlorure de calcium CaCl \( {}_{2} \)
7 Chlorure de magnésium MgC \( {}_{2} \)
8 Ammoniaque NH
9 Acide fluorhydrique
10 Chlorure d'aluminium AICI
11 Eau de mer
12 Vapeur avec température élevée
13 Plastifiant
14 Acides forts
15	Bases	pH ≥ 7...8	Destruction de la capacité de sorption du gel de silice
16 Amne

B) Substances organiques (example)

Les solvants énoncés ci-dessous ou les matières légerement volatiles possèdent un point d'ébullition élevé ou une faible pression de vapeur. Si le gel de silice adsorbe ces substances, elles restent dans le matériel de manière permanente.

N° Substance Formule chimique Incidences
1 brouillard d'huile	Obstruction des pores du gel de silice
2 Cyclohexanone C	6H10O	Réduction des performances du gel de silice1)
3 Alcool isopropylique CH	3H8O	Réduction des performances du gel de silice1)
4 O-xylose C	8H10	Réduction des performances du gel de silice1)
5 M-xylose C	8H10	Réduction des performances du gel de silice1)
6 P-xylose C	8H10	Réduction des performances du gel de silice1)
7 Phenol C	6H5OH	Réduction des performances du gel de silice1)
8 o-dichlorobenzène C	6H4Cl2	Réduction des performances du gel de silice1)
9 Bromure de méthyle CH	3Br	Réduction des performances du gel de silice1)
10 Glycérine C	3H8O3	Réduction des performances du gel de silice1)

1) Diminue la surface interne des pores du gel de silice, ce qui entraine une perte de performance.

Élimination des déchets

Le pictogramme représentant une poubelle barrée, apposé

sur un apparéil électrique oulectronique, signifie que celui-ci ne doit pas être éliminé avec les ordures menagères. Des points de collecte Gratis pour les apparéils electriques ou Electroniques usages sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Notre site Internet www.trotec24.com vous informé également sur les autres possibités de retard que nous proposons.

La collecte séparée des apparèils électriques et électroniques usages permet leur réutilisation évientuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersir.

Les consignes touchant à l'élimination correcte du déhydrateur à adsorption se référent à l'état de la législation en mai 2017.

Il est probable que, d'ici au moment de l'élimination, des modifications des consignes d'élimination auront eu lieu. C'est pourquoi vous devrez vous informer vous-même sur les consignes alors en vigueur et prendre en compte, le cas échéant, les modifications concernant l'élimination par vos soins.

La suppression des données personnelles susceptibles d'être contenues dans les appareils usages devant être éliminés est de votre entière responsabilité.

Avertissement

Risques pour l'environnement en cas d'élimination incorrecte.

Si vous n'éliminez pas correctement les filtres à air pollués et ne respectez pas les régles d'élimination, vous risquez de porter atteinte à l'environnement.

Voudevez posseder les qualificationsnecessaires poureffectuer l'elimination de façon correcte.

Les piles usagées doivent être livrées à un organisme de recyclage.

Observe les consignes actuelles, régionales et eventuellement nationales, concernant l'élimination.

Matériels d'exploitation

1. Mettez le déshydrateur à adsorption définitivement hors service.
2. Coupelez de déhydrateur à adsorption définitivement de toutes les alimentations (électricité, eau, etc.).
3. Enlevez tous les matériels d'exploitation tels que les filtres à air, les huiles, les réfrigerants, les piles, etc.
4. Éliminez ces matériels et produits conformément aux règlements en vigueur.

Éléments constitutifs du déshydrateur à adsorption

Le déhydrateur à adsorption est constitué des matériaux pouvant être éliminés suivants :

• acier, tôle d'acier, acier durci comme, par exemple, vis, arbres moteurs, éléments de composants
• matieres plastiques les plus variees comme, par exemple, matériel d'installation, d'isoation, regards
• pieces en caoutchouc comme, par exemple, joints ou pieds
• tuyaux en plastique
• cables electriques, conduites electriques, appareils electriques comme moteurs, commandes, composants electroniques, éléments de commande electrique, matériel d'installation, capteurs

Démontage définitif

Pour le démontage du déhydrateur à adsorption, procédez de la manière suivante:

1. Demontez avec soin, afin de ne pas les déterminer, les sous-ensembles et les pieces que vous pouze continuer à utiliser.
2. Prenez des notes appropriées dans le but de pouvoir remonter correctement les pieces utilisées.
3. Mettez en place des entreprises intermédiaires afin de pouvoir séparer correctement les différents matériaux.
4. Pour le démontage, utilisez les fixations imposées : enlevez les fixations imposées afin de séparer les pieces les unes des autres.
5. Si possible, évitez d'utiliser des meuleuses ou des soudeuses afin de ne pas avoir besoin d'efforts supplémentaires.
6. Demontez toujours à deux les grosses pieces.
7. Une fois le démontage complètement acheve, faites enlever les pieces par des entreprises d'élimination des déchets appropriées.
8. Entreposez les pieces à réutiliser.

Retour au fabricant

Aucune piece du déhydrateur à adsorption n'est prévue pour être returnée au fabricant.

Avis aux autorités et au fabricant

Il n'est pas prévu que l'élimination du déshhydrateur à adsorption doit être signalée aux autorités. Toutefois, en cas de changement des consignes d'élimination, cette option peut apparaitre. Veillez à ce que l'élimination de l'appareil soit effectuee de façon correcte.

Si vous n'êtes pas en mesure d'assurer une élimination correcte, adressez-vous au fabricant afin qu'il puisse effectuer l'élimination en votre nom.

Options

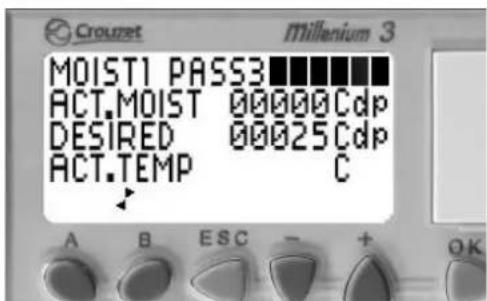

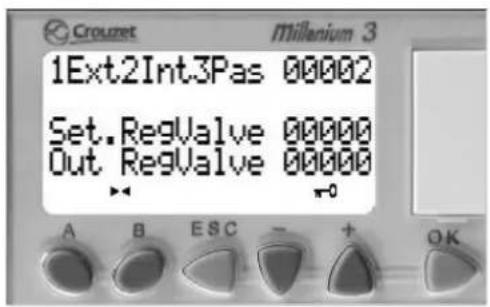

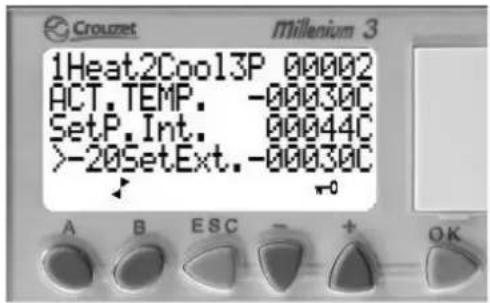

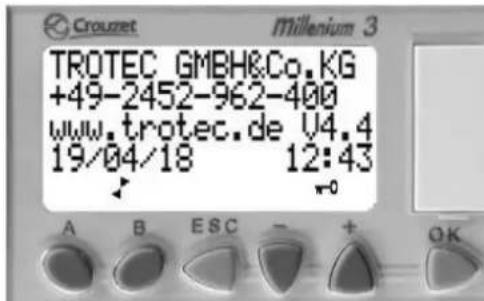

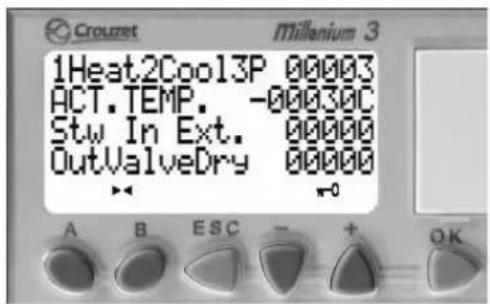

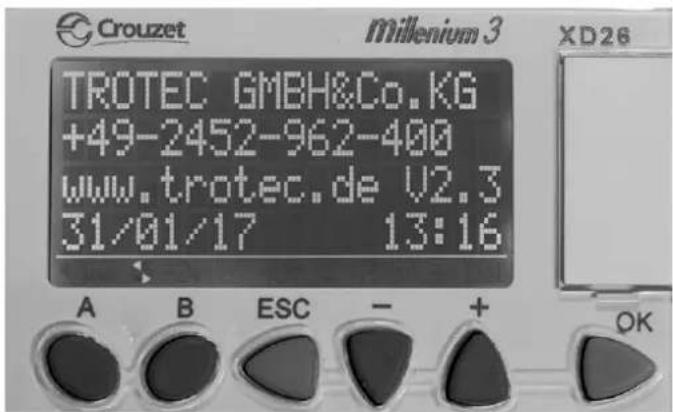

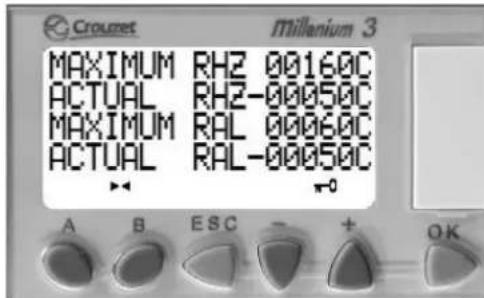

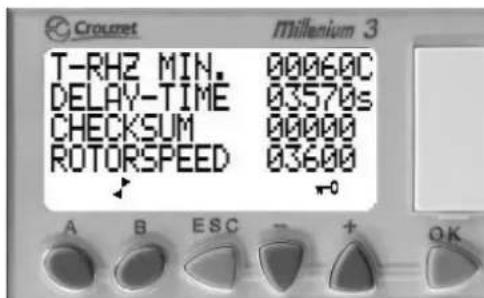

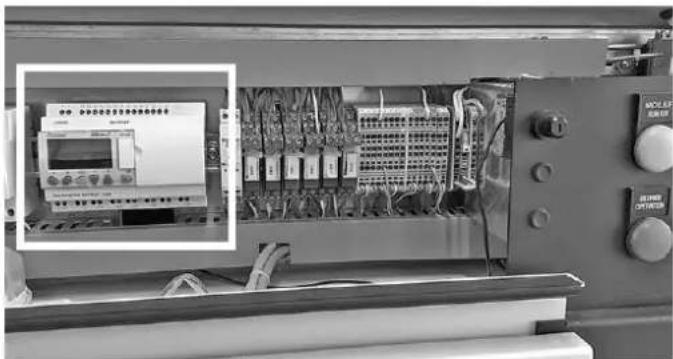

Option module de commande Millennium

avec affichage de texte de quatre lignes pour les messages d'etat, d'alarme ou de défaut.

L'appareil est équipé d'un module logique programmable qui offre les fonctions suivantes :

Fonctions de base

• Surveillance des ventilateurs, du chauffage et du moteur de roue.
• Toutes les alarmes et les defaults s'affichent en clair à l'écran (pour plus d'informations, voir le chapitre Défauts et pannes).
• Les informations concernant les réglages de base importants et les états de fonctionnement (valeurs de consigne et valeurs réelles) sont affichées à l'écran.
• L'utilisation de l'énergie est optimisée par une surveillance constante et une régulation en continu des Températures de régénération RHZ et RAL.

Autres fonctions en option (configuration en usine)

• Régulation constante de l'humidité sortante en charge partielle (uniquement en combinaison avec l'appareil de mesure d'humidité et le kit de régulation de l'humidité)
• Régulation constante de la température de l'air sec sortant (uniquement en combinaison avec la sonde de température, le kit de régulation de la température, le chauffage électrique d'appoint ou l'échangeur de chaleur air/eau avec vanne de régulation)
• Commutation à 2 niveaux du début d'air pour réduction de l'humidité sortante par diminution du flux (uniquement en combinaison avec la Flowmatic S)
• Rechauffeur électric pour le chauffage supplémentaire de l'air sec

Le module de commande Millenium se trouve derrière la partie gauche du couvercle avant, dans le boîtier électrique. Ouvrez d'abord le couvercle avant de l'appareil (voir notice d'instructions) afin de pouvoir dire l'écran du module de commande.

Utilisation

L'API est activé par l'interrupteur principal. L'accès à l'écran de démarrage (retour) est possible à tout instant en pressant la touche [ESC].

Le retard à l'écran de démarrage est également possible au moyen de la touche [B]:

Il est possible de parcourir l'affichage avec la touche A et la touche B. Elles permettent ainsi d'afficher les écrans suivants :

• Accueil et numero de version
• Affichage des valeurs de consigne et des valeurs réelles des températures RHZ et RAL (evacuation air humide)
  Valeur de consigne et valeur reelle de la pression differentielle, de I'humidite, du point de rosée (I'affichage peut différer en fonction des options installées)
• Affichage des réglages de base (sur plusieurs pages d'écran)
• Affichage des réglages de base
• Entrée de valeurs de consigne pour le chauffage d'appoint et le refroidissement auxiliaire optionnels.
• Entrée de valeurs de consigne pour la commutation optionnelle sur faible débit d'air sec

Affichages du module de commande Millenium

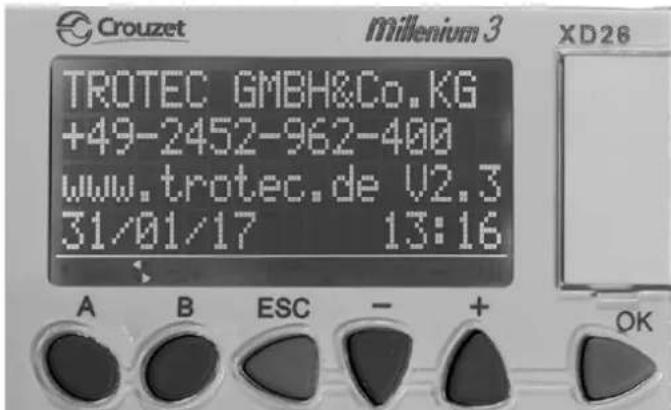

1. Écran de démarrage

En plus des données de contact, vous trouvez ici également le numero de version du programme installé sur votre Millenium.

Veuillez les noter pour le cas d'une eventuelle prise de contact.

2. Écran température

Affichage de la valeur maximale et de la valeur réelle pour les températures de l'air de ré génération et d'évacuation.

MAXIMUM RHZ Valeur de consigne de la temperture de I'air de (RHZ MAX) regénération

ACTUAL RHZ Valeur reelle de la tempereature de I'air de (RHZ ACTUELLE) regeneration

MAXIMUM RAL Valeur de consigne de la temperture de I'air de (RAL MAX) regeneration evacué

ACTUAL RAL Valeur reelle de la tempereature de I'air de (RAL ACTUELLE) regeneration evacué

3. Écran température et roue

T-RHZ MIN. Températe minimum de l'air de régénération après (TRHZ MIN) temporisation

DELAY-TIME Temps d'attente en secondes (TEMPORISATION)

CHECKSUM (SOMME Compteur d'arrêts à chaud DE CONTRÔLÉ)

ROTORSPEED Valeur de contrôle actuelle de la vitesse de la roue (VITESSE DE LA [1/10 h] ROUE)

4. Écran humidité relative (option)

1Ext/2Int/3P Sélection valeur de consigne externe = 1 interne = 2 ,valeur de réglage externe = 3

ACT.Moist Valeur reelle de I'humidite en [% HR] (Hum. ACT.)

SetP.int. (Cons. int.) Valeur de consigne de l'humidité [% HR], modifiable

SetP.Ext. (Cons. ext.) Valeur de consigne externe de l'humidité [% HR], affichage uniquement

5. Écran point de rosée (option)

1Ext/2Int/3P Sélection valeur de consigne externe = 1 interne = 2 ,valeur de réglage externe = 3

ACT.Moist Valeur reelle de I'huidite en [°Cdp] (Hum. ACT.)

SetP.int. (Cons. int.) Valeur de consigne de l'humidité [°Cdp], modifiable

SetP.Ext. (Cons. ext.) Valeur de consigne externe de l'humidité [°Cdp], affichage uniquement

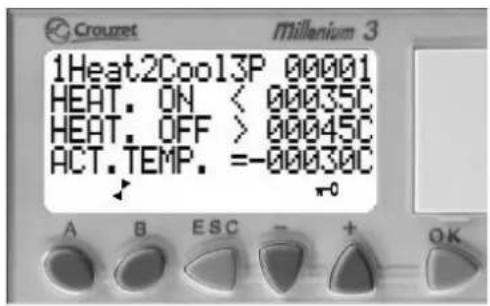

6. Écran régulation air de processus - chauffage d'appoint (option)

1Heat2Cool3P Chauffage = 1 Refroidissement = 2 (1Chauff.2Refroid.3P) Signal externe = 3

HEAT. ON Point d'enclenchement du chauffage d'appoint (CHAUFF. ON)

HEAT. OFF Point d'arrêt du chauffage d'appoint (CHAUFF. OFF)

ACT.TEMP. Valeur reelle de la sonde de température (TEMP.ACT.)

7. Écran régulation air de processus (option)

1Heat2Cool3P Chauffage = 1 Refroidissement = 2 (1Chauff.2Refroid.3P) Signal externe = 3

ACT.TEMP. Valeur reelle de la sonde de température (TEMP.ACT.)

SetP.int. Valeur de consigne interne (Cons. int.)

-20SetExt. Valeur de consigne externe

(> - 20cons.ext.) Au-dessus de -20^ = Le PLC passage de la valeur de consigne interne a la valeur de consigne externe. En dessous de -20^ = La valeur de consigne interne est déterminante.

8. Écran régulation air de processus (option)

1Heat2Cool3P Chauffage = 1 Refroidissement = 2 (1Chauff.2Refroid.3P) Signal externe = 3

ACT.TEMP. Valeur reelle de la sonde de température (TEMP.ACT.)

Stw In Ext. Valeur de réglage externe (Val. régl. ext.)

OutValveDry Sortie 06 signal PWM (Sortie vanne air sec) Valeur de reglage pour la vanne de regulation

9. Ecran ventilateur air sec (option)

Changement de régime du ventilateur d'air de processus (si activé dans le menu Service)

SWITCHPOINT Saisie point de commutation

(POINT DE

COMMUTATION)

SPEEDSTEP

Affichage niveau régime haut/bas

(NIVEAU RÉGIME)

HIGH=0/LOW=1 HIGH=0: régime élevé

(HAUT=0/BAS=1) LOW=1: régime faible

10. Écran vanne de régulation chauffage de régénération (option)

1Ext2Int3Pas Sélection valeur de consigne externe = 1

interne = 2 ,valeur deréglage externe = 3

Set.RegValve

Signal externe

Cons.vanne rég.)

Out RegValve

Sortie 06 signal PWM

(Sortie vanne rég.)

Valeur de réglage pour la vanne de régulation du

chauffage de régénération

Info

Les affichages optionnels n'apparaissent qu'en cas d'activation en Usine de la fonction.

Réglages de base

Les réglages de base sont effectuels en usine. La conversion des signaux et les échelles correspondantes sont à convenir avec Trotec avant la livraison ou peuvent être adaptées lors de la mise en service (en option) par le personnel de service de Trotec.

Pour les applications de régulation d'humidité, nous recommendons de mandater le personnel de service de Trotec afin d'affiner si nécessaire le réglage des paramètres de régulation.

Modification des valeurs

• Une barre clignotante met en évidence une valeur modifiable (barres noires dans l'exemple).

1. Les touches + et - permettent de vous déplacer vers le haut et vers le bas sur l'écran.
2. Appuyez sur la touche OK pour modifier la valeur. La barre clignotante s'eteint et la valeur s'affiche.
3. Appuyez sur la touche + ou sur la touche - pour augmenter ou réduire la valeur.
4. Validez votre selection avec la touche OK. Annulez les modifications non désirées avec la touche ESC.
5. Appuyez sur la touche + ou la touche - pour acceder à la valeur modifiable suivante.
6. Repetez les étapes 2 à 4 jusqu'à ce que toutes les valeurs aient été définies.

Mode de secours

En cas de panne du Millenium, il est nécessaire de proceeder aux modifications suivantes:

Mode de secours modification chauffage d'air de régénération

Avertissement relat à la tension électrique

Tout travail au niveau des composants électriques doit être réalisé exclusivement par un electricien qualifié !

Pour passer le chauffage de l'air de régénération en mode des secours, procédez de la manière suivante :

1. Sur le bornier X6, chez chez les bornes 5, 23 et 39 à 41.
2. Déplacez le premier pontage de X6.23 vers X6.41, comme indiqué sur l'illustration suivante.

1. Déplacez le second pontage de X6.5 vers X6.39, comme indiqué sur l'illustration suivante.

1. Dans la deuxième rangée en partant du bas, devissez les trois fils des contacts X6.39, X6.40 et X6.41, comme indiqué sur l'illustration suivante.
2. Isolez individuellement les trois fils detachés au moyen d'un domino ou équivalent.

1. Placez un pontage de X6.40 vers X6.41. Les travaux de modification sont ainsi achèvés.

Alarmes et defaults

Remarque

Éliminez immédiatement tout défaut constaté afin d'assurer un fonctionnement économique de l'appareil.

• Pendant l'exploitation de l'appareil, la capacité de fonctionnement des composants électriques impliqués dans les différents modes est surveillée.
• Des messages en clair s'affichent sur l'écran du module logique en cas de panne ou à l' apparition de dysfonctionnements afin que les causes du problème poussent être rapidement localisées.
• Les messages sont divisés en alarmes et en défauts, suivant le degré d'influence du dysfonctionnement sur la sécurité de fonctionnement de l'appareil.
• Une alarme n'entraine pas l'arrêt de l'appareil et s'affiche en clair à l'écran de manière périodique et récurrente. Levoyant « Warnung » (Alerte) s'allume.
• En cas de défaut, l'appareil s'arrête (STOPP) (STOP) et levoyant « Störung » (Défaut) s'allume.
• Pour des raisons de sécurité, l'appareil ne peut être remis en route qu'aupres que le défaut a eté elimine et que la touche RESET ( = suppression de la mémoire d'erreur) a été pressée.
• La source du defaulted s'affiche en permanence sur l'écran. Si le defaulted n'est pas eliminé, il s'affiche de nouveau après un court laps de temps et l'action liée à l'erreur se déclenché.

La réinitialisation des messages de défaut et de panne s'effectue au moyen de touches reset.

Alarmes

Message en clair Cause du début Mesure
FILTER WECHSELN (REMPLACER FILTRES) Les pressostats différentiels se déclenchent en cas de dépassement de la chute de pression maximale admissible au niveau des filtres à air.	• Filtres encrassés • Remplacer tous les filtres à air
HEIZUNG ZU KALT (CHAUFFAGE TROP FROID) La température RHZ doit atteindre au bout de 30 min à pleine charge un minimum de 60 °C. La valeur n'est pas demandée en mode régulation.	• L'air de régénération n'atteint pas la température minimale • Débit d'air de régénération trop élevé • Température d'aspiration trop faible • Signaux de commande interrompus	• Vérifier le courant de chauffage, si nécessaire réparer l'échangeur de chaleur • Contrôler le débit d'air de régénération • Vérifier les apparciels de commande et les contacts
WENIG REGEN.-LUFT (PEU D'AIR DE RÉGÉNÉRATION) Le pressostat différentiel survaille la perte de pression du chauffage et du secteur de régénération au niveau de la roue et libre le chauffage lorsqu'une valeur minimale est atteinte.	• Débit d'air de régénération trop faible • Filtre à air de régénération encrassé • Perte de pression au niveau des tuyaux ou composants fournis sur place trop hauts • Ventilateur d'air de régénération défectueux ou phases incorrectes • Mauvaise direction du débit • Dépression à l'entrée air de régénération trop élevé

Défauts

Message en clair Cause du début Mesure
VENTI. PROZ.LUFT (VENT. AIR PROC.) Message de début du moteur EC	• Le ventilateur signale un defaulted • Ventilateur défectueux • Pression différentielle transducteur de mesure défectueuse • Erreur de phase/alimentation secteur AC/DC	• Contrôler le ventilateur, faire remplaçer le cas échéant • Vérifier les câblages et les contacts • Vérifier l'alimentation secteur • Corriger le début d'air
VENTI. REGEN.LUFT (VENT. AIR RÉG.) Message de début du moteur EC	• Le ventilateur signale un defaulted • Erreur de phase/alimentation secteur AC/DC • Ventilateur défectueux	• Contrôler le ventilateur, faire remplaçer le cas échéant • Vérifier le câblage et les contacts • Vérifier l'alimentation secteur
ROTOR-ANTRIEB (ENTRAîNEMENT ROUE) Contrôle de la vitesse de la roue/Évaluation du signal du détecteur de proximité inductif	• La couroie crantée glisse • La poulie crantée est défaite • Le motoréducteur est défectueux • Le fusible s'est déclenché	• Contrôler la tension de la courroie et l'entraineur • Serrer la poulie crantée, le cas échéant la faire remplacer • Contrôler le motoréducteur, faire remplacer le cas échéant • Contrôler l'alimentation électrique et la ligne de signal du motoréducteur
THERMOSTATE (THERMOSTATS) Les limiteurs de température de sécurité (STB) sont interrogés. En cas de chauffage d'appoint optionnel, le STB est également interrogé.	• Un STB au moins a déclenché • Contrôler	le fonctionnement des STB, nettoyer les sondes si nécessaire • Le RHZ max. sélectionné est trop élevé • Contrôler le réglage sur le STB, corriger • Contrôler le début d'air de régénération

Si le défaut ne peut pas être élimine, veuillez vous adresser au SAV compétent ou à notre centrale.

Option Flowmatic S

La configuration de la Flowmatic S se fait en fonction de votre commande.

La régulation de l'air de régénération est configurée en usine et ne nécessite aucun autre réglage.

Régulation de la valeur de consigne : L'air de processus est régèle par l'intérimédiaire du potentiamètre

« Venti.Proz. » (Vent.proc.) ou par le biais d'une valeur de consigne externe.

Régulation de la valeur réelle : Entrez la valeur de consigne souhaïée sur la Flowmatic S (▲ /▼) en modifier la valeur jusqu'à ce que la valeur désirée apparaissé à l'écran. La Flowmatic S va régulier à la valeur jusqu'à ce que le ventilateur ait atteint son régime maximum.

Réglage de la valeur de consigne :

Le potentiemetre du haut

« Venti.Proz. » (Vent.proc.) sert à définir la valeur de consigne du début d'air de processus / d'air sec en m^3/h .

Le point en haut signale la zone du débit d'air nominal régulé et le point au milieu celle du débit d'air nominal en mode secours.

Les points marquent les réglages approximatifs en mode secours (panne de la Flowmatic S).

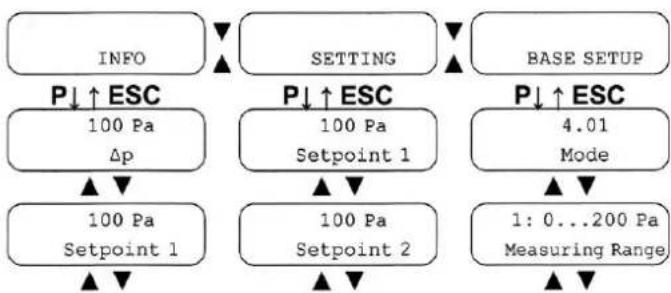

Réglage de la valeur réelle :

Les valeurs par défaut sont, de plus, indiquées sur la Flowmatic S au moyen d'un autocollant.

Les réglages de la valeur réelle sont effectuels par l'intermédiaire du menu de la Flowmatic S:

Remarque

Si la mention « Base Setup » (Réglages de base) apparait, c'est que vous âtes allé trop loin dans le menu : dans ce cas, pressez la touche « ESC »

1. Appuyez simultanément sur les deux touches / . Le menu « INFO » s'affiche à l'écran.
2. Appuyez sur la touche jusqu'à ce que le menu affiche « SETTING » (PARAMÉTRES).
3. Appuyez sur la touche « P »
4. Appuyez sur la touche jusqu'à ce que le menu affiche « SETPOINT 1 » (VALEUR DE CONSIGNE 1).
5. Appuyez sur la touche « P», l'affichage clignote.
6. Appuyez sur les touches / pour augmenter ou réduire la valeur régée selon vos souhaits.
7. Appuyez de nouveau sur la touche « P » pour enregistrer le réglage en tant que nouvelle valeur de consigne.

Option rechauffeur electrique pour l'air sec

Pour le chauffage supplémentaire de l'air sec evacué.

Le rechauffeur électrique est intégré dans la partie « déshumidificateur » du TTR.

La température de réchauffage est préréglée en usine et ne requiert en général aucune modification.

L'accès au réglage de la température 7B2 du réchauffeur électrique se trouve dans le boîtier électrique derrière le cache de droite.

Réinitialisation du limiteur de température de sécurité STB

Lorsque le limiteur de températe de sécurité STB s'est déclenché, il doit être réinitialisé :

1. Ouvrez le cache de droite du boittier électrique (voir Manuel d'utilisation).
2. Devissez le cache du bouton RAZ STB « 7B1 »
3. Il est alors possible de réinitialiser le STB avec un stylo ou un tournevis.

1. Revissez ensuite le cache.

Fonctionnement sans chauffage électrique

Avertissement relat à la tension électrique

Tout travail au niveau des composants électriques doit être réalisé exclusivement par un electricien qualifié !

Si un fonctionnement du déhydrateur à adsorption sans le réchauffeur électrique est requis, un pont permet d'effectuer simplement la commutation.

Le pont de commutation manuelle se trouve derrière le cache avant, sur le cote droit.

Fonctionnement avec chauffage électrique

Fonctionnement sans chauffage électricque

Option protection contre les intempéries

La protection contre les intempéries empêche les précipitations de pénétrer à l'intérieur du carter et comprend :

• des grilles de protection contre les intempéries sur les entrées d'air
• des joints supplémentaires
• un coude d'évacuation de l'air humide
• un capot de protection du panneau de commande

Remarque

Afin de protégier l'appareil des rayons du soleil (surchauffe) et de la neige (pénetration d'eau), il convient de prévoir un auvent adapté ou tout autre aménagement similaire sur place.

Annexe technique

ID für Abweichungen bzw. Zusatzausstattungen vom Standardgerät
ID for deviations or additional equipment from the standard device
ID pour les écarts ou les équipements supplémentaires par rapport à l'appareil de base

ELEKTRIK / electrics / électricité

A	Deckblatt	cover page	page de couverture
C	Einspeisung	electrical feed alimentation électrice
D	Steuerspannung	control voltage tension de commande
E	Schaltschrankkuehlung	switch cabinet cooling refroidissement de l'armoire de commande
F	Regeneration Heizung	regeneration heater chauffage de régénération
G	Zusatzventilator	additional fan v	entilateur supplémentaire
H	Regeneration Luft Ventilator	regeneration air Fan	air de régénération Ventilateur
I	Prozess Luft Ventilator	process air Fan air de process Ventilateur
L	Steuerung SPS	PLC controller	contrôleur PLC
M	Steuerung Sensorik	control sensors capteurs de contrôle
N	Regeneration Luft Ventilator Regelung	regeneration air fan control c	ommande du ventilateur d'air de régénération
O	Prozess Luft Anzeige	process airflow display	affichage du début d'air de process
P	Prozess Luft Ventilator Regelung	processair fan control commande du ventilateur processair
Q	Feuchte Regelung	moisture control contrôle de l'humidité
R	Prozess Luft extern	process air external	air de process externe
S	Temperatur Regelung	temperature control r	égulation thermique
T	Hygrostatbuchse 4pol	hygrostat socket 4pol	prise hygrostat 4 pôles
U	Hygrostatbuchse 7pol	hygrostat socket 7pol prisé hygrostat 7 pôles
V	Elektro Nacherhitzer	electrical reheater réchauffeur électrice
W	Dampfventil	steam valve v	anne vapeur
X	Wasserventil	water valve v	anne d'eau
Y	Schaltschrank Heizung	switch cabinet heater	radiateur d'armoire de commande

MECHANIK / mechanics / mécanique

WTW	Wärmetauscher Luft/Wasser	heat exchanger air/water	échangeur de chaleur air/eau
WTD	Wärmetauscher Luft/Dampf	heat exchanger air/steam	échangeur de chaleur air/vapeur
GAS	Gasbrenner	gas burners	brûleurs au gaz
WSA	Wetterschutzausrüstung	weatherproof equipment	équipement étanche
RO	Lenkrollen	swivel castors	rolettes pivotantes
ST	Transportnahmen	transport frame chãssis de transport
TRO	Transportnahmen mit Lenkrollen	transport frame with swivel castors	chãssis de transport avec roulettes pivotantes

technische Datentechnical data		TTR 800 TTR	1400
Entfeuchtungsleistung / Auslegungdehum. Capacity / dimensioning	kg/h* 3,6	7,4
Trockenluft max.dry air max.	m3/h* 950	1.750
Trockenluft nominaldry air nom.	m3/h* 750	1.450
Pressungpressure	Pa 300	300
Regenerationsluft nominalregeneration air nom.	m3/h* 130	270
Pressungpressure	Pa 300	300
Betriebsbereich Luftströmeoperation range airflows	---	-20..+40°C0-100%rh	-20..+40°C0-100%rh
Betriebsbereich Elektrikoperation range electrics	---	-20..+40°C0-95%rh	-20..+40°C0-95%rh
Heizung Regenerationsluft. (elektr.)heater regeneration air (electr.)	kW 4,5	9,0
Motorenmotors	kW 0,4	0,8
Anschlussleistungconnect. Power	kW 4,9	9,8
Spannungvoltage	V/Hz	3ph/PE 380-480V50-60Hz	3ph/PE 380-480V50-60Hz
Stromaufnahmecurrent	A@400V	7,1 14,2
Stromanschlusscurrent connection	A	1	6	1
Schutzart Elektrikprotection electric	IP 53 53
Schutzart Gehäuse ohne/mit Luftleitungprotection unit without/with ducting	IP 21/55	21/55
Schalldruckpegel (unverrohr)sound pressure level (without ducting)	Lp (dB)**	< 82**	< 82**
Gewichtweight	kg	85 102
Baureiheresies	---	GEH5810	GEH5810

• @20°C/60%rh; 1,2kg/m³
  **) 1m Abstand (@ max. Drehzahl Venti.), unverrohrt distance 1mtr. (@ max. fan speed), without piping
  Stand: 21.12.2018

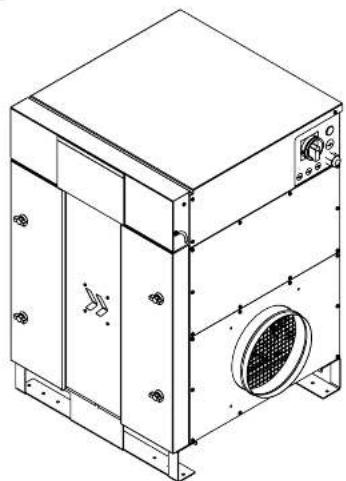

A) Processluift-Eintrilnt processor inlet
B) Regenerationsluft-Eintritt regen-air inlet
C) Feuchillufu-Austritt wetgair outlet
D Trockenluft-Austritt dryair outlet

DEENFR
hintenrearDerrière
Hinweis reference Nota
HygrostathygrostatHygrostat
Hygrostat Ein	hygrostat on	Hygrostat On
in 1 m Abstand, arithmetischer Mittelwert, max. Ventilatordrehzahl	at 1 m distance, arithmetic mean, max. fan speed	A une distance de 1m, vitesse max du ventilateur, avec une moyenne arithmetique
Induktionsschalter	induction switch	Interrupteur a inudction
Istwert	actual value	valeur réelle
Jumper	jumper	Cavalier
Kondensatwanne	condensate drip tray	bac de récapération des condensats
Kontaktfeld	contact field	champ de contact
Kühlaggregat	cooling unit	unité de réfrigération
Kühlung	cooling	Refroidissement
Kundenseitig	Customer side	Côté client
Lampe	lamp	lampe
Leistung	power	Capacité
Leistungsrelais	power relay	relais de puissance
Leitungsschutzenshalter	circuit breaker	disjoncteur
violettpurple violet
Links	links	Gaughe
Luft	air	air
Luft-Dampf	air-steam	Vapeur d'air
Lüfter	fan	ventilateur
Luftfilter-Austausch	air filter replacement	replacement du filtré à air
Luftleitung	air duct	conduit d'aération
Lufttransport-Anschluss	air duct connection	Raccordement à la conduite d'air
Luft-Wasser	air-water	air-eau
Maß-Skilze	dimension sketch	Schéma dimensionnel
Meldeleuche	pilot light	voyant de signalisation
Meldung	signal	Signalisation
Messumformer	transducer	Émetteur
Motormotor	Moteur
nach	after	Après
Nacherhitzer	reheater	Chauffage additionnel
Nachlauf	run-on	Temporisation d'arrêt

Conformément à l'annexe II, partie 1, section A, de la directive 2006/42/CE relative aux machines

Fonction Deshumidificateur à Adsorption

ab / from / à partir de 2018

weitere Richtlinien

directives supplémentaires

2014/30/EU EMV-Richtlinie/EMC Directive/Directive CEM

normes harmonisées appliquées

EN ISO 13857:2008

EN 60335-1:2012 + AC:2014

EN 55011:2009

EN 61000-6-3:2007/A1:2011/AC:2012

EN 61000-6-1:2007

EN 60204-1:2006

normes nationales et specifications techniques appliquée

EN ISO 14118:2018

Hersteller / Manufacturer / Fabricant

Grebbener Strasse 7

DE52525 Heinsberg
