Caractéristiques techniques	Caméra vidéo professionnelle 4K, capteur CMOS, zoom optique 15x, stabilisation d'image avancée.
Résolution vidéo	4K (3840 x 2160) à 60p, 50p, 30p, 25p, 24p.
Formats d'enregistrement	XF-AVC, MP4.
Connectivité	HDMI, SDI, USB, Wi-Fi, Ethernet.
Utilisation	Idéale pour la production vidéo professionnelle, le reportage, les événements en direct.
Maintenance	Nettoyage régulier de l'objectif, mise à jour du firmware, vérification des connexions.
Sécurité	Utiliser des cartes mémoire compatibles, éviter l'exposition à l'humidité et à la chaleur excessive.
Informations générales	Pèse environ 1,5 kg, dimensions compactes, compatible avec divers accessoires Canon.

FOIRE AUX QUESTIONS - XF605 CANON

Comment allumer la caméra Canon XF605 ?

Pour allumer la caméra, appuyez sur le bouton d'alimentation situé sur le côté de la caméra. Assurez-vous que la batterie est correctement chargée.

Comment changer le mode d'enregistrement sur la Canon XF605 ?

Pour changer le mode d'enregistrement, tournez le sélecteur de mode sur le dessus de la caméra à la position souhaitée (par exemple, 'P', 'A', 'S', 'M' ou 'C').

Que faire si la caméra ne s'allume pas ?

Vérifiez que la batterie est correctement insérée et chargée. Si la caméra ne s'allume toujours pas, essayez d'utiliser une batterie différente ou vérifiez l'alimentation secteur si vous utilisez un adaptateur.

Comment régler la mise au point manuellement sur la Canon XF605 ?

Pour régler la mise au point manuellement, passez en mode de mise au point manuelle en utilisant l'interrupteur de mise au point sur l'objectif, puis tournez la bague de mise au point sur l'objectif jusqu'à ce que l'image soit nette.

Comment transférer des fichiers vidéo depuis la Canon XF605 vers un ordinateur ?

Connectez la caméra à votre ordinateur à l'aide d'un câble USB. Allumez la caméra et sélectionnez 'Mode de transfert' sur l'écran. Votre ordinateur devrait détecter la caméra comme un périphérique de stockage externe.

Comment formater une carte mémoire dans la Canon XF605 ?

Allez dans le menu 'Configuration', sélectionnez 'Formatage de carte', puis choisissez la carte mémoire que vous souhaitez formater. Confirmez l'action pour effacer toutes les données.

Que faire si la caméra surchauffe ?

Si la caméra surchauffe, éteignez-la immédiatement et laissez-la refroidir dans un endroit frais et sec. Évitez d'utiliser la caméra dans des conditions de chaleur excessive.

Comment ajuster l'exposition sur la Canon XF605 ?

Utilisez la molette d'exposition située à côté de l'écran pour ajuster l'exposition. Vous pouvez également accéder aux paramètres d'exposition dans le menu pour des réglages plus précis.

La caméra Canon XF605 peut-elle enregistrer en 4K ?

Oui, la Canon XF605 peut enregistrer en 4K à 60 images par seconde. Assurez-vous d'utiliser une carte mémoire compatible avec les vitesses d'écriture nécessaires.

Comment réinitialiser les paramètres d'usine de la Canon XF605 ?

Allez dans le menu 'Configuration', sélectionnez 'Réinitialiser tous les paramètres' et confirmez. Cela réinitialisera tous les paramètres aux valeurs par défaut d'usine.

MODE D'EMPLOI XF605 CANON

Extension du système Guide d'utilisation

Espanol

3 l n t r o d u c t i o n
4 Accessoires et cameras compatibles mentionnés dans ce guide d'utilisation
5 Communications
5 Récepteur GPS GP-E2
7 Fonctionnalité supplémentaire et compatibilité avec l'objet
7 Convertisseur tel TL-H58/TL-U58
9 Complément grand-angle WA-H58 / WA-U58
12 Styles de prise de vue et configuration
12 Poignée HDU-1 / HDU-3

Introduction

Ce guide d'utilisation couvre les accessoires optionnels compatibles avec les cameras Canon. Il fournit des informations sur l'utilisation des accessoires, leur compatibilité et leurs caractéristiques. Assurez-vous de dire ces informations en plus des modes d'emploi fournis pour utiliser correctement ces produits.

Avant d'utiliser les accessoires

• L'alimentation à l'accessoire est fournie par laamera, sauf mention contraire.
• Il se peut que votreamera ne prenne pas en charge toutes les caractéristiques et fonctions décrites dans ce guide. Reportez-vous également au mode d'emploi de laamera utilisée.
• Certains des accessoires et outils mentionnés dans ce guide peuvent être fournis avec certains modèles deamera. Vérifie la liste des accessoires fournis dans le mode d'emploi de laamera utilisée. Si un accessoire/outil n'est pas fourni avec laamera ou le produit expliqué, veillez utiliser un accessoire optionnel ou un produit disponible dans le commerce.

• Veillez à ne pas faire tomber laamera ou les accessoires lorsque vous fixez, retirez ou régliez les différents accessoires. Utilisez une table ou une autre surface stable.
• Ne branchez pas/ne fixez pas des accessoires sur des cameras et des appareils avec lesquels ils ne sont pas compatibles.

Conventions dans ce document

• Précautions importantes liées à l'exploitation du produit.
• Informations supplémentaires relatives aux procédures d'opération de base.
• Numéro de la page de référence dans ce document.
• « Caméra » fait réference à uneamera ou un caméscope compatible Canon (4).
• Il s'agit d'un document multilingue. Vous pouvez cliquer sur le code de la langue sur n'importe qu'elle page pour revenir au début du guide (Table des matieres) dans cette langue.

Les informations continues dans ce document ont ete verifiees en septembre 2022 et peuvent faire I'objet de changement sans preavis.

Accessoires et caméras compatibles mentionnés dans ce guide d'utilisation

Le tableau suivant répertorie les principaux accessoires qui permettent d'étendre les fonctionnalités de laamera.

Accessoire XF705 XF605			XA75 / XA70	XA65 / XA60	XA55 / XA50	XA45 / XA40
Communications
Récepteur GPS GP-E2 • •	•	•	•	•	5
Fonctionnalité supplémentaire et compatibilité avec l'objetif
Télécommande RC-V100 • •	•	•	•	•	-∗
Pupitre de commande pour Caméra pilotée RC-IP100		•-∗
Télécommande sans fil WL-D89 •-∗
Télécommande sans fil WL-D6000 •-∗
Convertisseur télé TL-H58 / TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U58 TL-U53
Style de prise de vue et configuration
Poignée HDU-1 / HDU-3					HDU-3	HDU-1	12

• Pour plus de détails, reportez-vous au mode d'emploi de laamera et de l'accessoire utilisé.

Communications

Récepteur GPS GP-E2

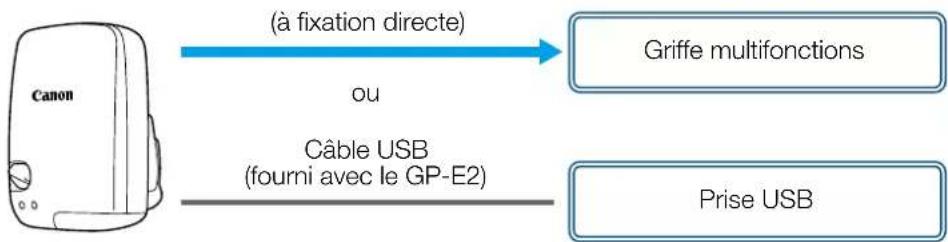

Connectez le récepteur GPS à la griffe multifonctions ou à la prise USB de laamera en mode CAMERA (prése de vue) pour que les informations GPS (latitude, longitude, altitude) soient enregistrées avec les métadonnées des clips et des photos. Si vous connectez le récepteur à la prise USB de laamera pendant l'enregistrement, il est recommendé de placer le récepteur dans la mallette de transport fournie et de la fixer à la sangle de poignée de laamera ou de le porter sur vous. Une pile AA est nécessaire pour utiliser le GP-E2.

Pour plus de détails sur la façon de fixer et de configurer le récepteur, reportez-vous au mode d'emploi du GP-E2.

Lors de l'utilisation d'une camera avec une prise USB de type C, un cable d'interface IFC-40AB III ou IFC-150AB III (vendu séparément) est nécessaire. Selon la camera, il peut être nécessaire d'ajuster les réglages de la prise USB. Pour plus de détails, reportez-vous au mode d'emploi de la camera utilisée.

Informations enregistrées

Format d'enregistrement		Informations GPS (latitude, longitude, altitude)	Temps Universal Coordinated (UTC)
Clips	MP4 ●	●
	XF-AVC* ● —
Photos ●

• VoupouezutilisnglesinfomationsGPS pourrechercheretorganiserlesclipsaIaide deCanonXF Utility.

Connexion et activation du récepteur GPS

1.Mettez le récepteur hors tension.

2. Connectez le récepteur à laamera.

• Utilisez la griffe multifonctions de la camera, le cable USB foumi avec le GP-E2 ou un cable d'interface optionnel.

3.Mettez le récepteur sous tension.

• La fonction GPS est activée. L'icone apparait sur l'écran et elle clignote tant que le récepteur tente d'acquerir les signaux satellite.

• Lorsque les signaux satellite sont correctement acquis, l'icone reste allumée en continu. Les clips et les photos enregistrés par la suite seront géomarqués.

！

• Ne connectez pas le GP-E2 à la griffe multifonctions de laamera et à la prise USB en même temps.
• Dans certains pays/certaines régions, l'utilisation du GPS peut être restreinte. Assurez-vous d'utiliser le récepteur GPS conformément aux lois et règlementations locales du pays ou de la région où vous l'utilise. Soyez particulièrement vigilant lorsque vous voyagez en dehors de votre pays d'origine.
• Faites préuve de prudence avant d'utiliser les fonctions GPS dans des endroits où le fonctionnement d'appareils électroniques est soumis à des restrictions.
• Les informations GPS enregistrées avec les clips et les photos peuvent contérer des données permettant à d'autres personnes de vous localiser ou de vous identifier. Soyez prudent lorsque vous partagez des enregistrements géomarcques avec d'autres personnes ou lorsque vous les téléchargez sur le Web.
• Ne laissez pas le récepteur à proximité de forts champs electromagnétiques comme des aimants puissants et des moteurs.

• Les informations GPS enregistrées avec les clips correspondant à la position au début de l'enregistrement.
• Vous pouvez régler automatiquement la date et l'heure de laamera en fonction des informations reçues du signal GPS. Consultez le tableau des paramétres de menu [Configuration système] dans le mode d'emploi de laamera utilisée.
• La réception initiale du signal GPS prendra plus de temps après le remplacement de la batterie du récepteur ou lors de la première mise sous tension du récepteur après une période prolongée d'arrêt.
• Ne placez pas les cables connectés aux prises de laamera à proximé du récepteur. Cela pourrait nuir à la réception du signal GPS.
• Caméras avec écrans de statut uniquement : vous pouvez vérifier les informations GPS reçues et la force du signal satellite sur les écrans de statut. Pour plus de détails, consultez le mode d'emploi de laamera utilisée.

• Laamera n'est pas compatible avec les fonctions suivantes du récepteur.

• Option [Appliquer] pour la fonction de réglage automatique de la date

• Fonction de compas numérique
• Fonction d'intervalle de positionnement

Fonctionnalité supplémentaire et compatibilité avec l'objet

Convertisseur telé TL-H58 / TL-U58

L'utilisation du convertisseur telé TL-H58/TL-U58 avec une camera Canon augmente la distance focale de l'objet de laamera d'un facteur d'environ 1,5. Selon laamera, la méthode de stabilisation de l'image et la distance minimale de l'objet peuvent changer. Pour plus de détails sur les différentes fonctions, reportez-vous au mode d'emploi de laamera utilisé.

Accessoires fournis

Étui
Bouchon de l'objet
Cache-POSSIQUE

Fixation d'un convertisseur télé à laamera

Cette section explique comment fixer un convertisseur telé à laamera, en utilisant le TL-U58 à titre d'exemple. Vous pouvez fixer le TL-H58 en suivant les mêmes étapes.

Vissez bien le convertisseur tele sur le filetage du filtr de l'objectif.

• Ne pointez pas l'objet sur le soleil quand le convertisseur télé est fixé sur laamera. Cela pourrait endommager laamera.
• Il n'est pas possible d'utiliser d'autres filtres ni le pare-soleil de laamera avec le convertisseur télé.
  Utiliser un trépied pour éviter les bougés.
• Nettoyez la surface du convertisseur telle et de I'objectif de la camera avant de l'utiliser. Sinon, la mise au point de la camera pourrait se faire incorrectly sur des particules de poussiere ou d'autres substances à la surface de I'objectif.

• Quand le convertisseur telé est utilisé, il se peut que la lampe témoin frontale soit obstruée, que la plage d'utilisation de la télécommande sans fil soit réduite, ou qu'une ombre apparaisse lors d'un enregistrement avec la torché video en option.

• Certains modèles deamera ne possèdent pas de lampe témoin ou ne sont pas compatibles avec la torche video en option.

• Selon le modele de votreamera, si vous utilisez le convertisseur télé lors d'un tournage en grand-angle maximum (W), le cadre de l'objectif peut etre visible sur la cordure de I'image.
• Manipuler le convertisseur tèle avec précaution pour ne pas le salir avec les doigts, etc.
• Ne pas ranger le convertisseur telé à un endroit humide. Il pourrait moisir.
• Nous recommendons de fixer le convertisseur télé sur laamera avant l'ajustement de la balance des blancs.

Caracteristiques

	Convertisseur télé
	TL-H58 TL-U58
Agrandissement 1,5× 1,5×
Configuration de l'objet 5 éléments en 3 groupes 5 éléments en 3 groupes
Diamètre du filtre 58 mm 58 mm
Dimensions	Ø 69 × 64 mm (longueur)	Ø 79 × 69 mm (longueur)
Poids environ 273 g environ 350 g

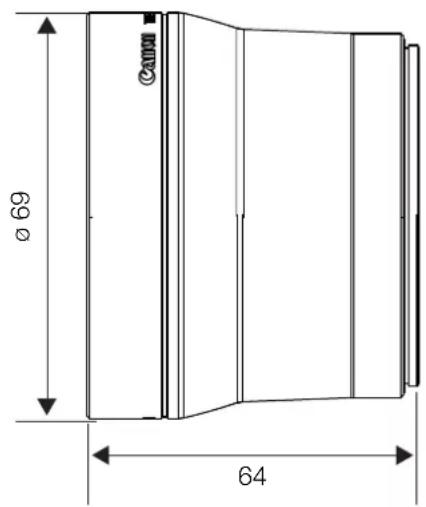

■ Mesures détaillées du TL-H58

mm

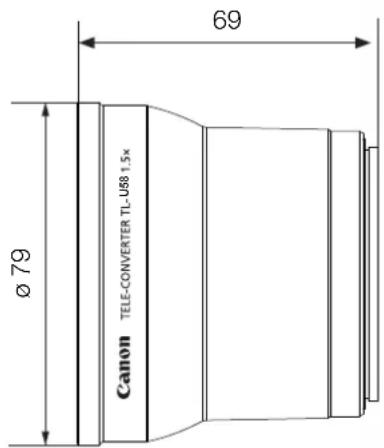

■ Mesures détaillées du TL-U58

mm

Le complément grand-angle WA-H58/WA-U58 vous permit d'enregistrer des videos et de prendre des photos couvrant un angle de vue plus large. Selon laamera, la méthode de stabilisation de l'image et la distance minimale de l'objet peuvent changer. Pour plus de détails sur les différentes fonctions, reportez-vous au mode d'emploi de laamera utilisée.

Accessoires fournis

Étui
Bouchon de l'objet
Cache-POSSIBLE
Capuchon

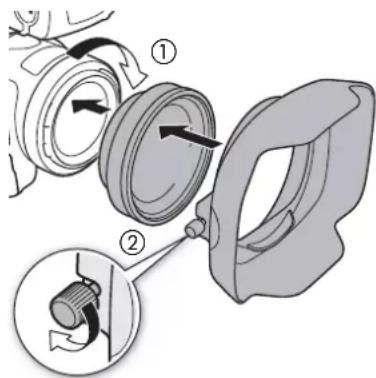

Fixation du complément grand-angle à laamera

Cette section explique comment fixer un complément grand-angle à laamera, en utilisant le WA-U58 à titre d'exemple. Vous pouvez fixer le WA-H58 en suivant les mêmes étapes.

1. Retirez le pare-soleil fourni avec laamera et vissez complètement le complément grand-angle sur le filetage du filtre de l'objectif (①).
2. Fixez le pare-soleil fourni avec le complément grand-angle à l'avant du complément grand-angle et serrez la vis de blocage (②).

Fixez le pare-soleil tout droit, en faisant attention à ne pas le déformer. Si le capuchon est déformé, son ombre pourrait apparait apparaître sur l'image.

！

• Si vous utilisez le complément grand-angle, la periphérie extente de l'image pourrait apparaitre déformée.
• Il n'est pas possible d'utiliser d'autres filtre ni le pare-soleil de laamera avec le complément grand-angle.
• Nettoyez la surface du complément grand-angle et de l'objet de laamera avant de l'utiliser.
  Sinon, la mise au point de laamera pourrait se faire incorrectement sur des particules de poussière ou d'autres substances à la surface de l'objet.

• Quand le complément grand-angle est utilisé, il se peut que la lampe témoin frontale soit obstruée, et que la plage d'utilisation de la télécommande sans fil soit réduite, ou qu'uneulance apparaisse lors d'un enregistrement avec la torché video en option.

• Certains modèles deamera ne possèdent pas de lampe témoin ou ne sont pas compatibles avec la torche video en option.

• Faites attention en manipulant le complément grand-angle à ne pas laisser de traces de doigts ou de tâches.
• Assurez-vous d'attacher le bouchon de l'objet quand vous rangez le complément grand-angle.
• Ne rangez pas le complément grand-angle dans un endroit humide. Il pourrait moisir.
• Lors du réglage de la balance des blancs, il est recommendé de fixer d'abord le complément grand-angle sur laamera puis de faire le réglage de la balance des blancs.

Caracteristiques

	Complément grand-angle
	WA-H58 WA-U58
Agrandissement environ 0,75×	environ 0,8×
Configuration de l'objet 2 éléments en 2 groupes 2 éléments en 2 groupes
Diamètre du filtre 58 mm 58 mm
Dimensions Ø 79 × 28 mm (longueur)	( sans le capuchon)	Ø 85 × 33 mm (longueur)
Dimensions Ø 79 × 28 mm (longueur)	( sans le capuchon)	( sans le capuchon)
Dimensions Ø 79 × 28 mm (longueur)	( sans le capuchon)	150 × 106 × 72 mm
Dimensions Ø 79 × 28 mm (longueur)	( sans le capuchon)	(L × H × P) (avec le capuchon en place)
Poids 260 g (sans le capuchon)	310 g (avec le capuchon en place)	325 g (sans le capuchon)
		380 g (avec le capuchon en place)

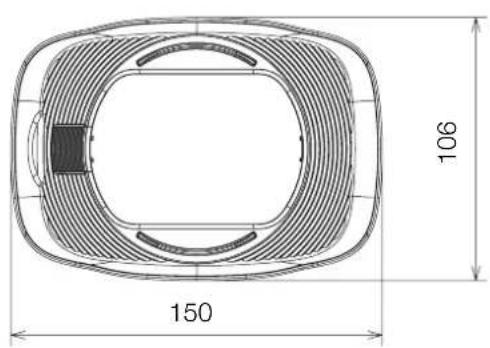

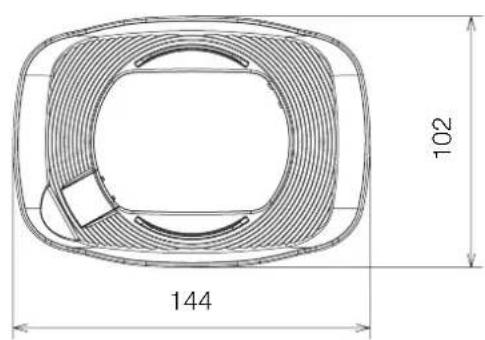

■ Mesures détaillées du WA-H58

mm

mm

Styles de prise de vue et configuration

Poignée HDU-1 / HDU-3

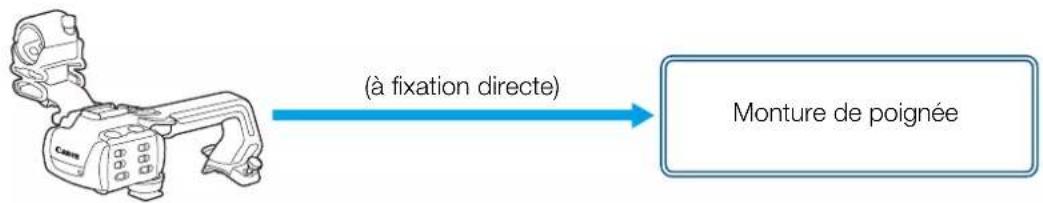

En connectant la poignée à laamera, vous pouvez utiliser la prise INPUT, la lumière infrarouge et la lampe témoin.

Pour plus de détails sur la façon de fixer et d'utiliser la poignée, consultez le mode d'emploi de laamera utilisée.

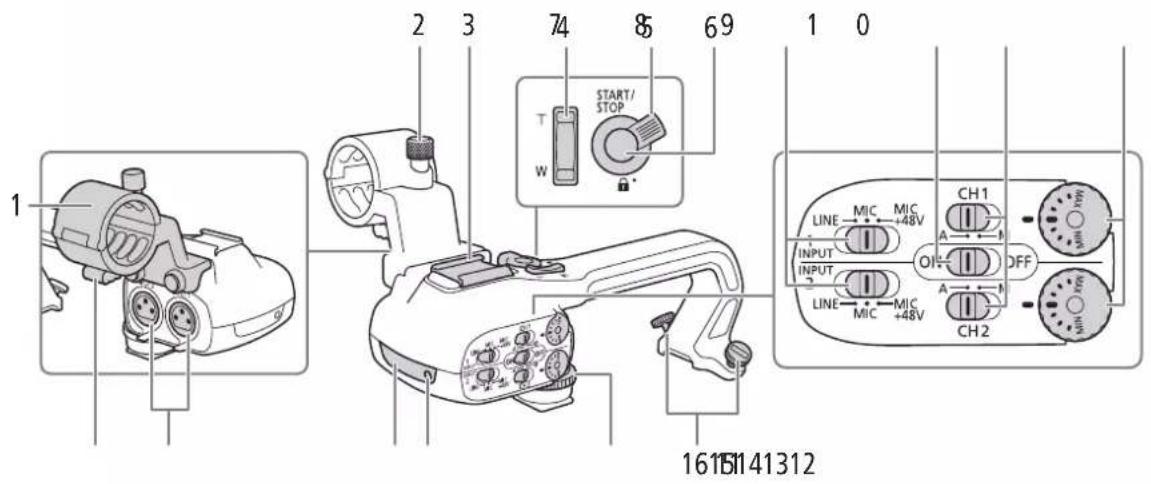

Nom des pieces

HDU-1

1 Porte-microphone
2 Vis de verrouillage du microphone
3 Griffe porte-accessoire
4 Bouton a bascule de zoom sur la poignée
5 Levier de verrouillage START/STOP (H)
6 Touche START/STOP
7 Sélecteurs de sensibilité pour INPUT 1 et INPUT 2
8 Commutateur ON/OFF des prises INPUT

9 Commuteurs de niveau audio pour CH1 et CH2
10 Bagues de niveau audio pour CH1 et CH2
11 Attache de cable de microphone
12 Prises INPUT 1 et INPUT 2
13 Éclairage infrarouge
14 Lampe temoin
15 Vis avant de la poignée
16 Vis arrriere de la poignée

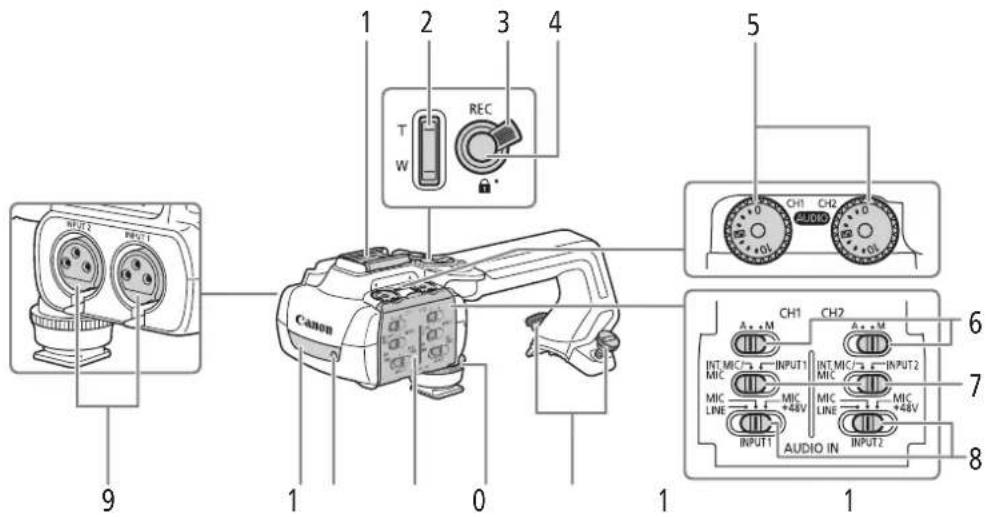

1Griffe porte-accessoire
2 Bouton à bascule de zoom sur la poignée
3 Levier de verrouillage de la touche REC (
4 Touche REC (démarriage/arret de l'enregistrement video)
5 Molettes de niveau audio : pour CH1 (gauche) et CH2 (droit)
6 Commuteurs de niveau audio pour CH1 (gauche) et CH2 (droit)
7 Commutateurs AUDIO IN (sLECTION de l'entree audio): pour CH1 (gauche) et CH2 (droit)

8 Commutateurs INPUT 1 (gauche) / INPUT 2 (droit) - sélection de la source audio
9 Prises INPUT : INPUT 1 (droit), INPUT 2 (gauche)
10 Eclairage infrarouge
11 Lampe témoin
12 Couvercle des contrôles audio
13 Vis avant de la poignée
14 Vis arrêté de la poignée

Porte-microphone (fourni avec la HDU-3)

1 Vis de verrouillage de microphone
2 Support de microphone
3 Attache de cable de microphone

Fixation de la poignée

Cette section explique comment fixer une poignée à laamera, en utilisant la HDU-3 à titre d'exemple. Vous pouvez fixer la HDU-1 en suivant les mêmes étapes.

1.Mettez laamera hors tension.

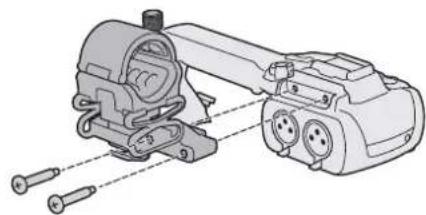

1. Fixez le porte-microphone sur la poignée.

2. Utilisez un tourmevis cruciforme en vente dans le commerce et les deux vis foumies.

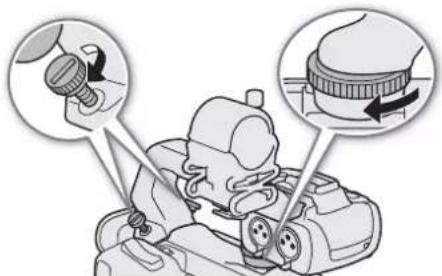

3. Alignez la poignée avec l'unité de fixation de la poignée puis faites glisser la poignée complètement vers l'avant.

4.Serrez solidement les vis avant et arrriere.

• Pour serrer les vis avant et arrière, vous pouvez utiliser unepiece de monnaie ou un objet similaire.

Caracteristiques

	Poignée
	HDU-1 HDU-3
Prises INPUT 1, INPUT 2 Prise XL	R à 3 broches (broche1 : protection, broche2 : chaud, broche3 : froid), 2 ensembles (symétriques) Sensibilité : Réglage MIC : -60 dBu (volume au centre, pleine échelle -18 dB) Réglage LINE : 4 dBu (volume au centre, pleine échelle -18 dB) Attenuateur : 20 dB
Température de fonctionnement	0 °C - 40 °C (32 °F - 104 °F)
Dimensions* (L × H × P) 112 × 11	15 × 180 mm 112 × 139 × 197 mm
Poids* 253 g 305 g

• Toutes les dimensions et tous les poids sont approximatifs.

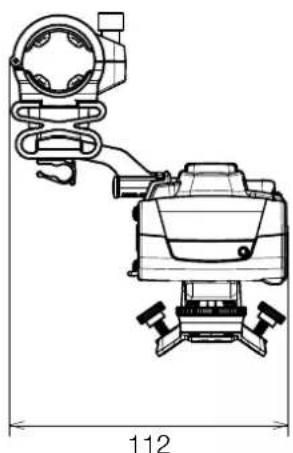

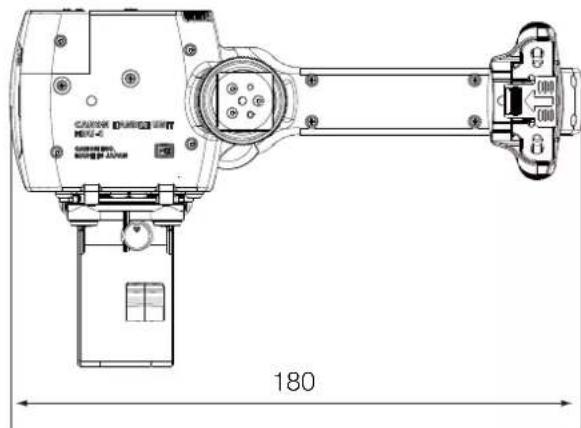

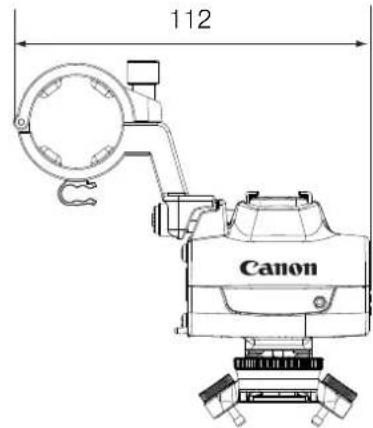

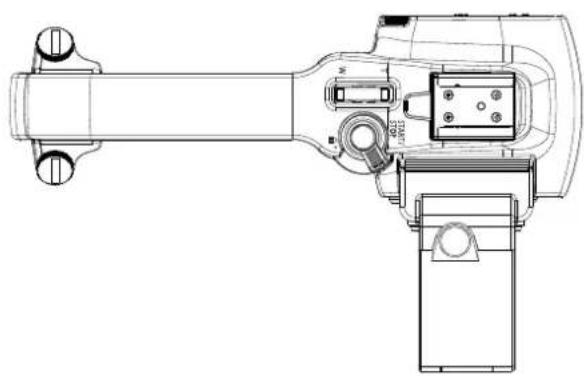

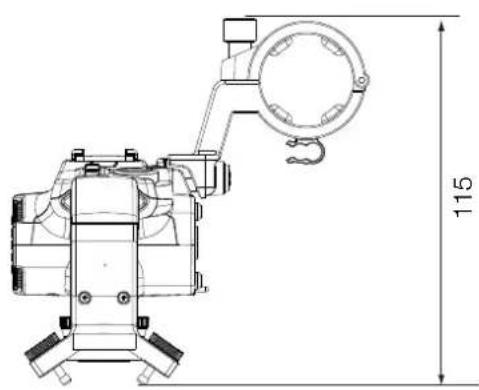

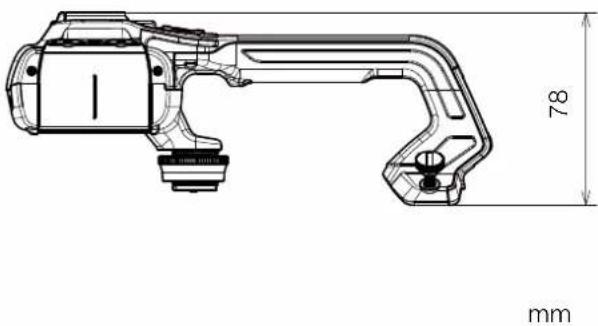

■ Mesures détaillées de la HDU-1

mm

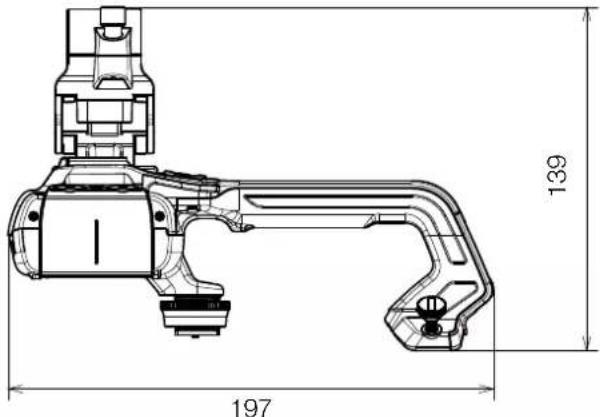

Mesures détaillées de la HDU-3
