KUIX335HPS - Machine à glaçons KITCHENAID - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Machine à glaçons
Capacité de production	Jusqu'à 26 kg de glaçons par jour
Type de glaçons	Glaçons en forme de bullet
Réservoir d'eau	Capacité de 3,5 litres
Dimensions	38,1 x 30,5 x 38,1 cm
Poids	10,5 kg
Alimentation	220-240 V, 50 Hz
Consommation énergétique	150 W
Utilisation	Facile à utiliser avec un panneau de contrôle intuitif
Entretien	Nettoyage régulier recommandé, réservoir et filtre amovibles
Sécurité	Protection contre la surchauffe et le débordement
Garantie	2 ans
Accessoires inclus	Cuillère à glace et manuel d'utilisation

FOIRE AUX QUESTIONS - KUIX335HPS KITCHENAID

Pourquoi ma machine à glaçons KITCHENAID KUIX335HPS ne produit-elle pas de glaçons ?

Assurez-vous que la machine est correctement branchée et que le réservoir d'eau est plein. Vérifiez également que le couvercle est bien fermé et que le mode de production de glaçons est activé.

Comment nettoyer ma machine à glaçons KITCHENAID KUIX335HPS ?

Débranchez la machine, videz le réservoir et nettoyez les surfaces intérieures avec un mélange d'eau chaude et de vinaigre blanc. Rincez soigneusement et laissez sécher avant de rebrancher.

Les glaçons ont un goût ou une odeur désagréables, que faire ?

Cela peut être dû à l'eau utilisée. Assurez-vous d'utiliser de l'eau filtrée et nettoyez régulièrement le réservoir d'eau et les composants internes de la machine.

La machine à glaçons fait-elle du bruit pendant le fonctionnement ?

Un certain niveau de bruit est normal lors du fonctionnement, mais si le bruit est excessif, vérifiez que la machine est sur une surface plane et stable. Assurez-vous également qu'aucun objet ne bloque les ventilations.

Comment régler la taille des glaçons de ma machine KITCHENAID KUIX335HPS ?

La taille des glaçons est réglée automatiquement par la machine. Si vous souhaitez des glaçons plus petits ou plus grands, il peut être nécessaire d'attendre que la machine produise une nouvelle fournée pour observer les variations.

Quelle est la capacité de production de glaçons de la KITCHENAID KUIX335HPS ?

La machine à glaçons KITCHENAID KUIX335HPS a une capacité de production d'environ 12 kg de glaçons par jour.

Que faire si le voyant d'alerte s'allume ?

Si le voyant d'alerte s'allume, cela peut indiquer un problème avec l'alimentation en eau ou un blocage. Vérifiez le réservoir d'eau et assurez-vous qu'il n'y a pas d'obstruction dans le système.

MODE D'EMPLOI KUIX335HPS KITCHENAID

Sécurité de la machine à glaçons 21

RENSEIGNEMENTS IMPORTANTS POUR LE

CONSOMMATEUR 22

Renseignements importants pour le consommateur 22

ENTRETIEN ET RÉPARATION DE LA MACHINE À

GLAÇONS 23

Commentutiliser lamachineaglacons 23

Sonsnormaux 23

Système de filtration d'eau 23

Nettoyage de l'intérieur 24

Nettoyage des surfaces externes 26

Vacances ou longue période d'inutilisation 27

INSTRUCTIONS D'INSTALLATION

Déballage de la machine à glaçons 27

Exigences d'emplacement 27

Exigences concernant le raccordement au drain 29

Installation de la pompe de vidange (sur certains

modles) 30

Spécifications de l'alimentation en eau 34

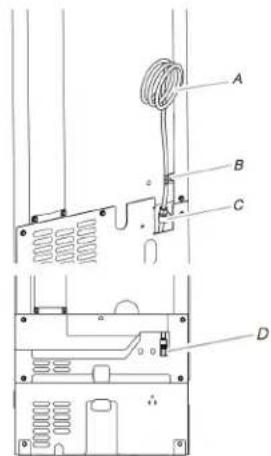

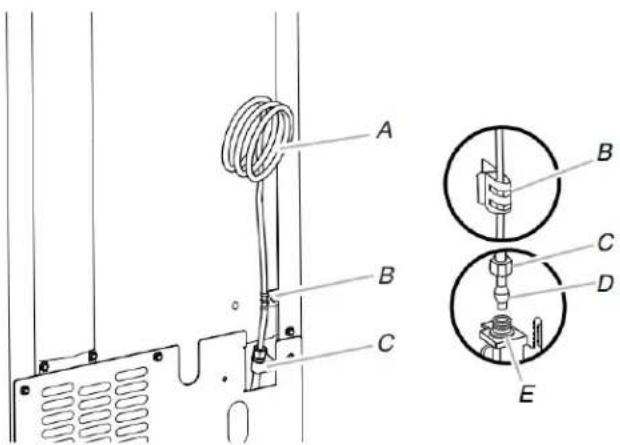

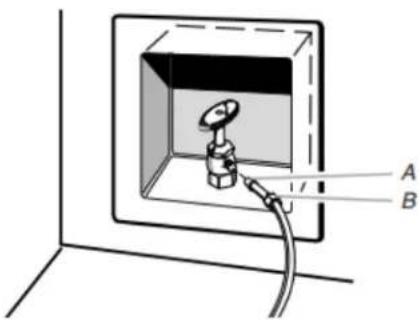

Raccordement à la canalisation d'eau 34

Raccordement de la vidange 36

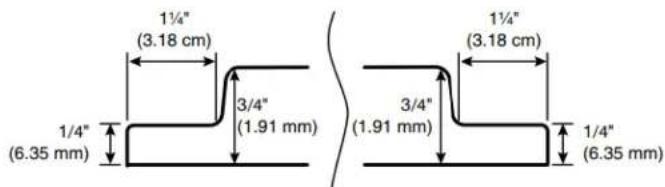

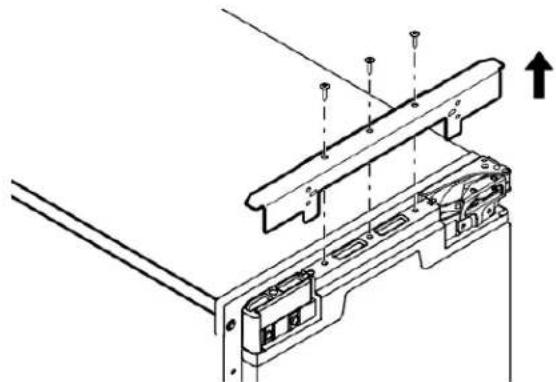

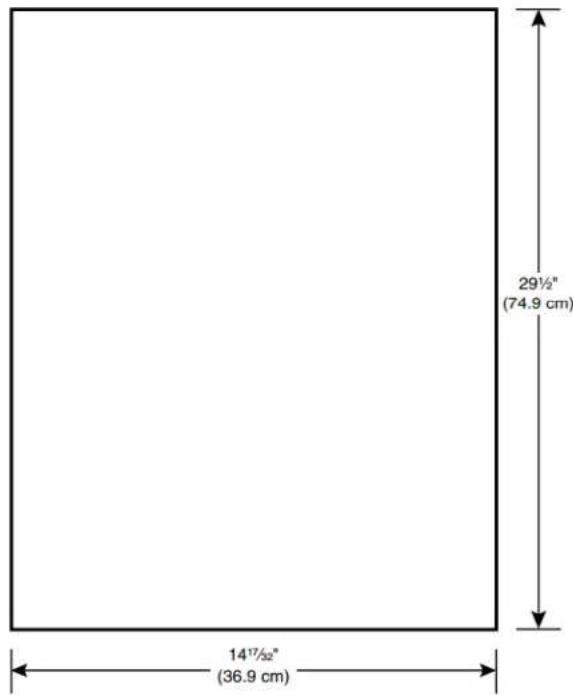

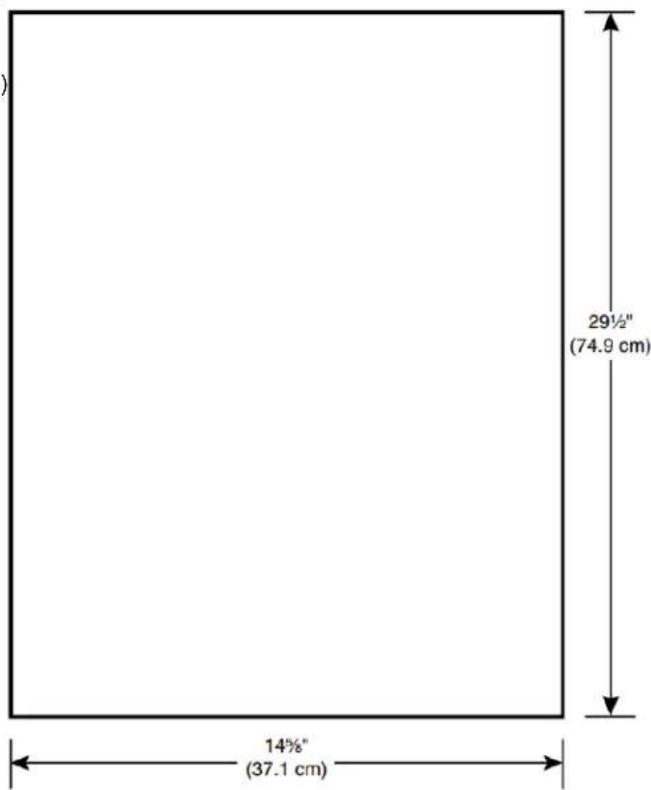

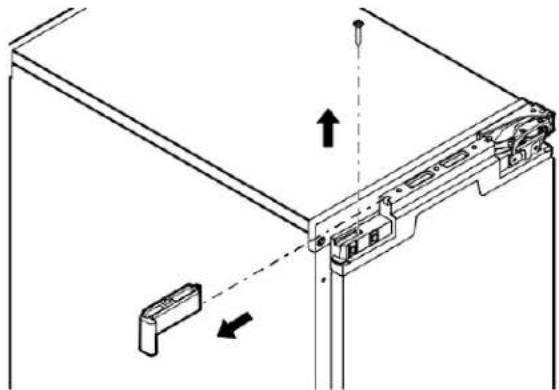

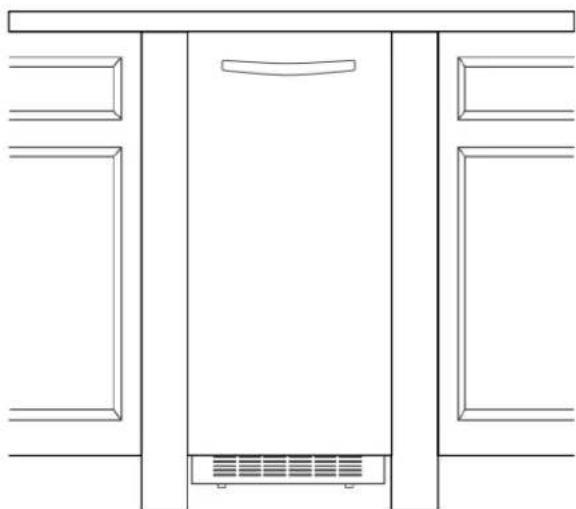

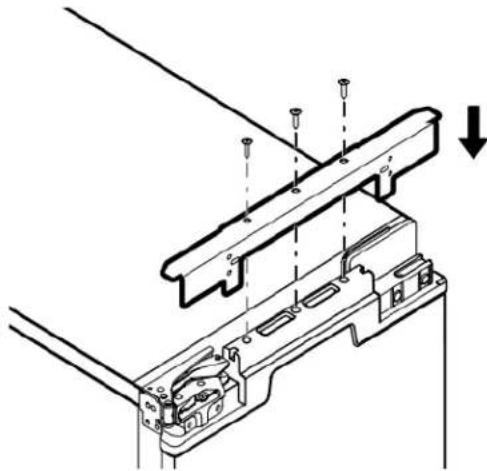

Panneau de bois personnelé 39

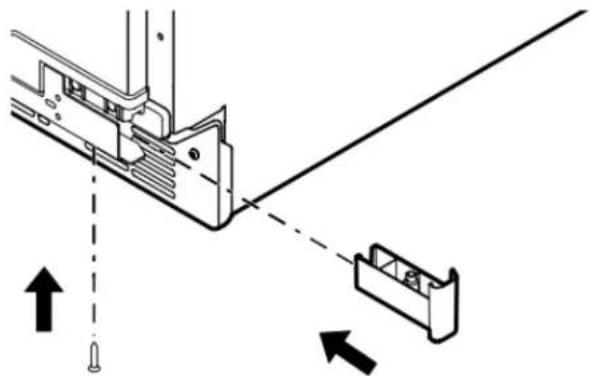

Installation de la grille auxiliaire 41

Liste de Vérification pour l'Installation de la

Machine à Glaçons 41

ICE MAKER SAFETY

Votre sécurité et celle des autres sont très importantes.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre apparéil. Assurez-vous de tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves. Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot « DANGER » ou « AVERTISSEMENT ». Ces mots significent :

ADANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

INSTRUCTIONS IMPORTANTES DE SECURITÉ

AVERTISSEMENT: Afin de réduire le risque d'incendie, de décharge électrique ou de blessures corporelles lors de l'utilisation de cet apparéil, observer certaines précautions fondamentales, notamment :

• Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.
  Cet apparéil ne convient pas à une'utilisation par des personnes (y compris des enfants) à capacités physiques, sensorielles ou mentales réduites, ou possédant un manque d'expérience et de connaissances, à moins qu'elles ne soient placées sous supervision ou qu'elles aient reçu des instructions concernant l'utilisation de l'apparéil par une personne responsable de leur sécurité.
  Ne pas utiliser de rallonge.
  Si le cordon d'alimentation est endommage, il doit etre remplace par le fabricant, son agent de reparation ou toute autre personne qualifiée afin d'éviter tout danger.

• Brancher sur une alimentation en eau potable uniquement.
  Cet apparéil est destiné à un usage domestique et à autres usages similaires comme : coins cuisine réservés au personnel des boutiques, des bureaux et d'autres environnements professionnelles; maisons d'hôtes, ainsi que par les clients d'hôtel, de motelels et d'autres installations d'hébergement; gîtes touristiques; et banquets et autres utilisations non commercialessemblables.
  Ne pas entreprises de substances explosives comme des aerosols avec agent propulseur inflammable dans cet apparéil.
  Ne pas utiliser de pieces de remplacement qui n'ont pas été recommandées par le fabricant (c.-a-d., pieces fabriquées à la maison à l'aide d'une imprimante 3D).

CONSERVER CES INSTRUCTIONS

RENSEIGNEMENTS IMPORTANTS POUR LE CONSOMMATEUR

Renseignements importants pour le consommateur

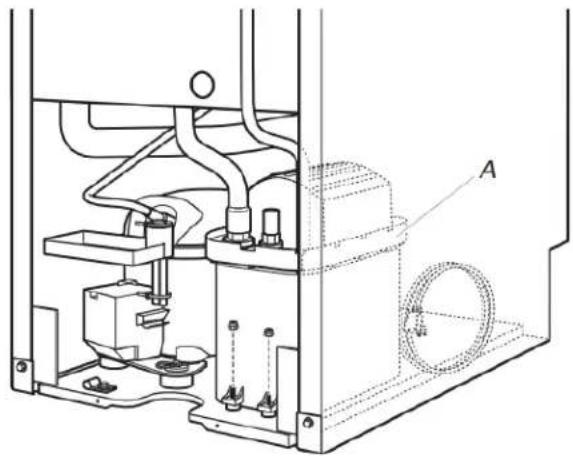

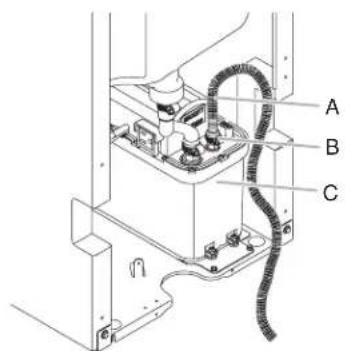

1. Si vous le est situé au-dessus du niveau du sol et que l'appareil n'est pas livré avec une pompe de vidange, il faut acheter la trousse d'accessoires de pompe de vidange 1901A.

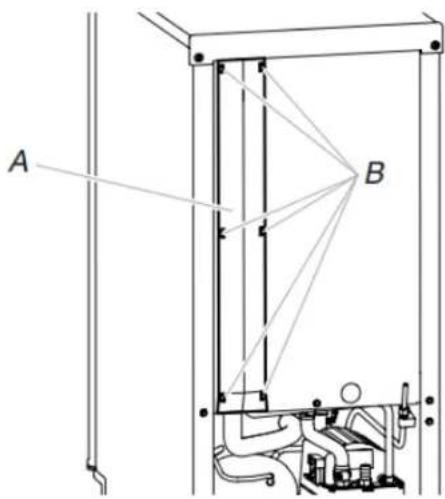

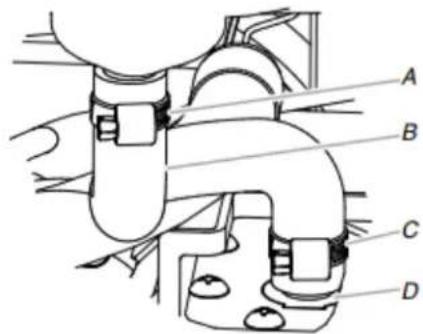

A. Tube de Vidange
B. Bride
C. Pompe de Vidange

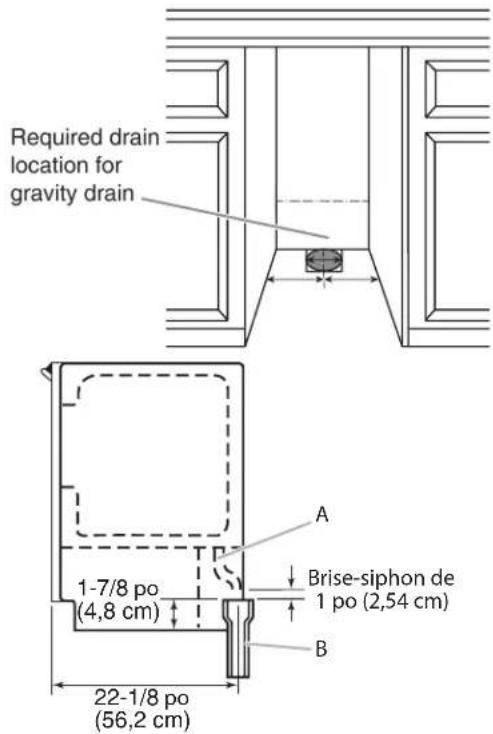

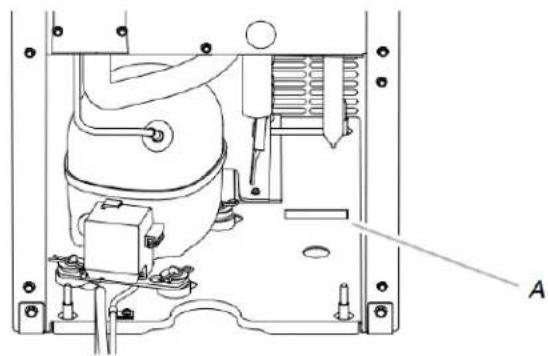

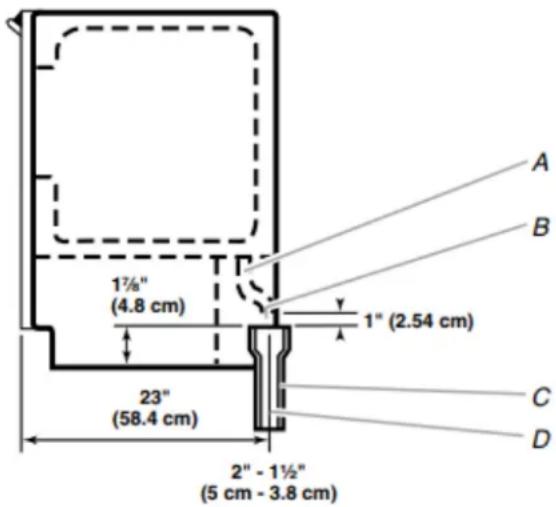

1. Pour les modeles à drain par gravité, l'emplacement du drain doit répondre aux specifications enumeratedes dans les instructions d'installation.

A. Tuyau de Vidange
B. Reducteur de Vidange PVC

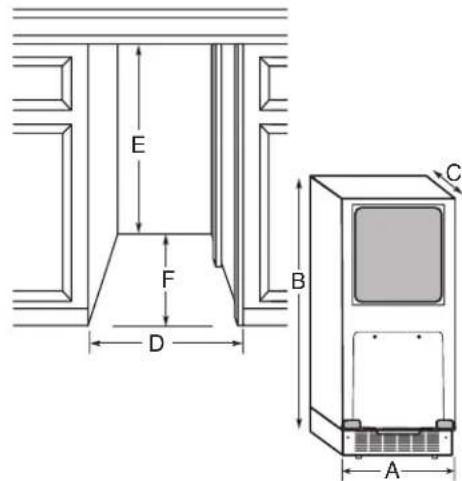

1. Vérifier que la largeur, la hauteur et la profondeur de l'ouverture répondent aux exigences du produit identifiées dans les instructions d'installation.

1. Le filtré à eau doit être entiement sécurisé. Aligner la flèche du filtré avec le symbole « verrouillé » sur l'appareil. Remplacer le filtré tous les 9 mois pour des résultats optimaux

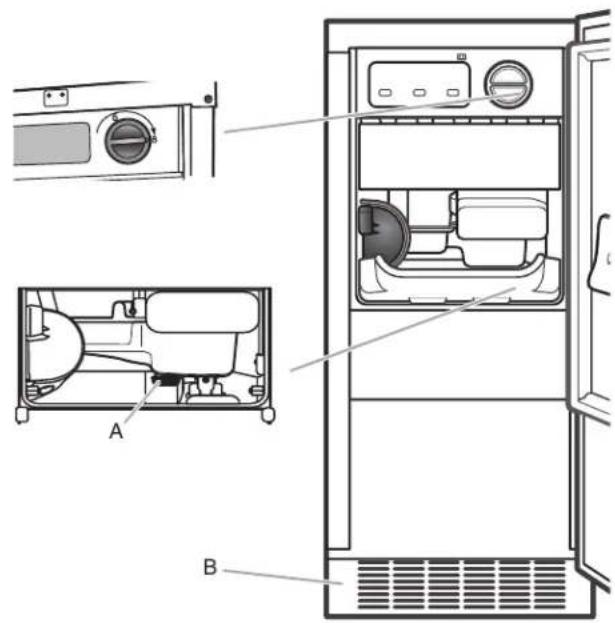

A. Bouchon de Vidange

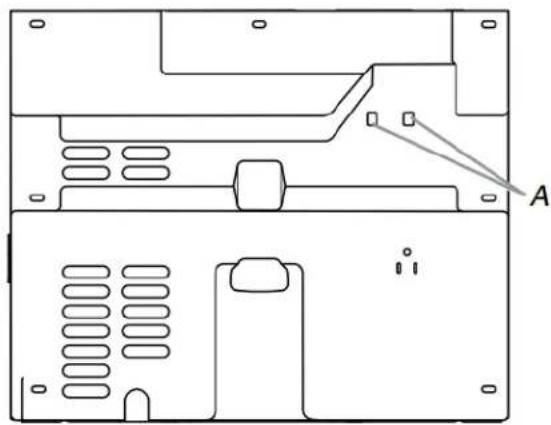

B. Pour la ventilation

1. Verifier que le bouchon du réservoir est bien serré après les nettoyages ou les inspections.
2. Pour assurer une bonne aération, l'avant de l'appareil doit être complètement dégagé.

IMPORTANT Une fois l'appareil branché à l'alimentation et qu'il se trouve à l'emplacement final : Verser 1 gallon d'eau dans le bac d'entreposage à glaçons; l'eau devrait s'écouler. Si ce n'est pas le cas, il pourrait y avoir un tube de vidange plié. Vérifier le cheminement du tube de vidange pour blocage. Contrôler également les fuites.

Se référer au Guide d'Utilisation et d'Entretien et aux Instructions d'Installation pour des instructions complètes.

SENSIBILISATION DES CLIENTS : LES COMPORTEMENTS SUIVANTS FONT RÉFERENCE AUX COMPOSANTS DE FONCTIONNEMENT NORMAL DE L'APPAREIL

L'eau s'écoulera de la glace après chaque cycle.
L'air chaud sera evacué par le garde-pieds.
L'eau qui coule et le cliquetis de la glace à l'intérieur de l'appareil peuvent être audibles.
- Lessons du compresseur et du ventilateur du condenseur peuvent etre audibles.

ENTRETIEN ET RÉPARATION DE LA MACHINE À GLAÇONS

Comment utiliser la machine à glaçons

Lors de la mise en marche initiale de la machine à glaçons, le bar d'eau se replira et le système se rincera avant de commencer à fabriquer des glaçons. Le rincage prend environ 5 minutes.

Dans les conditions de fonctionnement normales, la machine à glaçons se mettra en marche à des températures prêrgées. Le détecteur de niveau de glaçons dans le bac à glaçons contrôlera les niveaux de glaçons.

REMARQUE: Si l'alimentation en eau à la machine à glaçons est fermée, s'assurer que la commande de la machine à glaçons est aussi fermée.

Sons normaux

Il est possible que vous nouvelle machine à glaçons émette des bruits qui ne vous sont pas familiers. Comme ces sons sont 3 nouveaux, ils peuvent vous inquieter. La plupart de ces nouveaux sons sont normaux. Des surfaces dures comme les planchers, murs et armoires peuvent faire parfaître les bruits plus forts qu'en réalité. Les descriptions suivantes indiquent les genres de bruits qui peuvent être nouveaux pour vous et leur cause.

Vous entendrez un bourdonnement lorsque la valve d'eau s'ouvre pour replir le bac à eau pour chaque programme.
Des cléquetis peuventvenir du débit du réfrigerant ou de la canalisation d'eau. Les articles conservés sur le dessus de la machine à glaçons peuvent également faire du bruit.
Le compresseur à haute efficacité peut produit un son aigu ou de pulsation.
L'eau coulant sur la plaque d'évaporation peut produit un son d'éclaboussement.
L'eau coulant de la plaque d'évaporation au bac à eau peut produit un son d'éclaboussement.
- À la fin de chaque programme, vous pouvez entendre un gargouillagement attribuable au réfrigerant qui circule dans votre machine à glaçons.
- Vous pouvez entendre de l'air qui est transmis au condenseur par le ventilateur du condenseur.
Au cours du programme de récolte, vous pouvez entendre un « bruit sourd » lorsque la plaque de glace glisse de l'évaporateur sur la grille de coupe.
Lors de la mise en marche initiale de la machine à glaçons, il est possible que vous entendiez l'eau couler continuellement. La machine à glaçons est programmée pour effectuer un programme de rinçage avant de commencer à fabriquer des glaçons.

Si la machine a glaçons est raccordée à une alimentation en eau dont la pression dépasse 60 lb/ po^2 , il est possible que l'on entende un bruit fort lors du replissage - cela est d'au débit d'eau au niveau du robinet d'arrivée d'eau. Contacter un Colombier agréé et qualifié pour déterminer la meilleure façon de réduire la pression de l'alimentation en eau (une pression de 50 lb/ po^2 est recommendée).

Système de filtration d'eau

Ne pas utiliser ce produit pour filtrer une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection ajustat en冲动 ou en aval du système. Les systèmes certifiés pour la réduction des kystes peuvent être utilisés pour une eau désinfectée susceptible deContainir des kystes filtrables.

Installation d'un filtré à eau

1. Acheter un filtré à eau approvéd.
2. Retirer le filtré à eau neuf de son emballage, puis retarder les protections des joints toriques. S'assurer que les joints toriques sont toujours en place une fois les protections

A. Couvercle

B. Joints

toriques

C. Tiges d'alignement
D. Flèche d'alignement

Le compartment du filtré à eau se trouve du côté droit des commandes de la machine à glaçons. Si la porte est installée sur les modèles de 15 po (38,1 cm), appuyer sur le clapet pour dégager le loquet puis abaisser le clapet.

Modèle de 18 po (45,7 cm) Modèle de 15 po (38,1 cm)

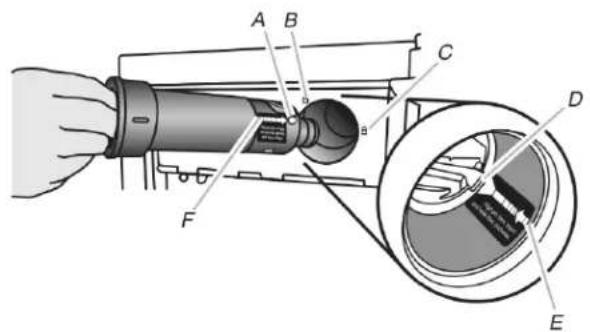

1. En s'aidant de la flèche orientée vers la tige d'alignement sur le côté du filtre et la flèche dans le logement du module de commande, aligner la tige d'alignement avec l'encoche du logement du module de commande et insérer le filtre dans le logement.

A. Tiges

d'alignement

B. Symbole de déverrouillage

C. Symbole de verrouillage

D. Encoche dans le logement du module de commande
E. Flèche pointant sur l'encoche
F. Flèche pointant sur la tige d'alignement

1. Tourner le filtré dans le sens hora jusqu'à ce qu'il s'emboit dans le logement. S'assurer que la flèche d'alignement de la tête du filtré soit alignée avec le symbole de verrouillage sur le logement du module de commande.

REMARQUE: Si le filtré n'est pas bien emboité dans le logement, la machine à gaçons ne produit pas de gaçons.

A. Flèche d'alignement avec symbole de verrouillage

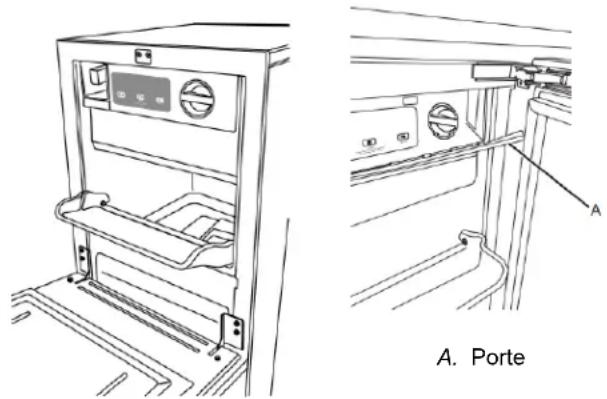

1. Pour les modèles de 15 po (38,1 cm), appuyer sur la porte de la boîte du module de commande pour la fermer - le loquet doit émettre un déclic.

Nettoyage de l'intérieur

Composants internes

1. Debrancher la machine à glaçons ou couper l'alimentation.
2. Ouvrir la porte ou se trouve le bac à glaçons et-retirer tout glaçon qui s'y trouve.
3. Retirer le capuchon de vidange du réservoir d'eau et vidanger le dernier complètement. Rinstaller le capuchon de vidange solidement sur le bac à eau. Si le capuchon de vidange est le desserré, l'eau s'écoulera du bac à eau et la glace sera mince ou il n'y aura pas de glace.
4. Tirer le bas du couvercle de la grille de coupe jusqu'à ce qu'il se dégage.

REMARQUE : Sur certains modèles, Œter la vis du couvercle de la grille de coupe.

A. Couvercle de la grille de coupe
B. Vis (sur certains modèles)

A. Couvercle de la grille de coupe

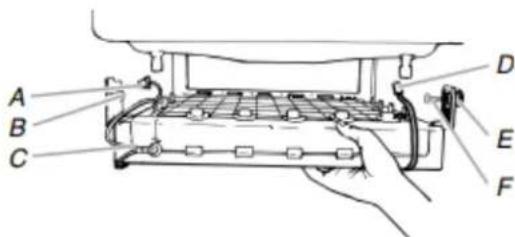

1. Debrancher le faisceau de cablage de la gauche de la grille de coupe.

A. Faisceau de la grille de coupe

D. Faisceau du détecteur de niveau de glacons

B. Vis

E.Cale en plastique

C. Grille de coupe

F. Vis

1. Débrancher le faisceau du détecteur de niveau de glaçons de la droite de la grille de coupe. Tirer le détecteur de niveau vers le bas et vers l'avant pour l'éloigner de la grille de coupe.
2. Enlever les vis de droite et de gauche. Soulever et sorting la grille de coupe.
   REMARQUE: Il faut s'assurer que la cale d'écartement en plastique du côté croit du support de la grille de coupe suit cette dernière.

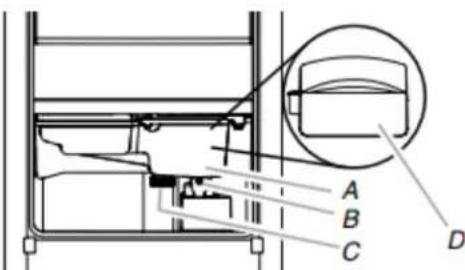

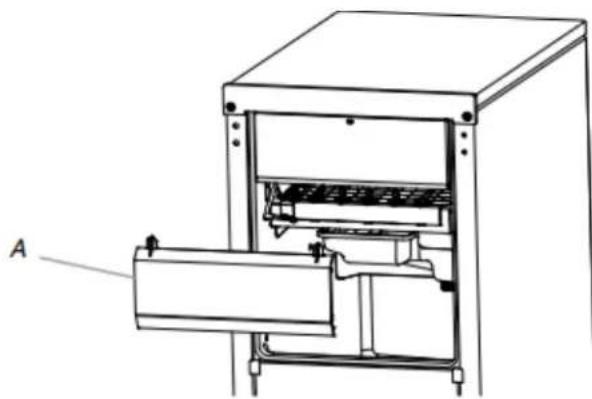

3. Retirer les vis retenant le bac à eau en place. Tirer sur l'avant du bac à eau. 11

A. Bac à eau

1. Déconnecter le support de pompe du bac à eau et débrancher la pompe de vidange du bac à eau.
2. Retirer, nettoyer et reinstaller le support de cuillere à glaçons et la cuillere à glaçons.

REMARQUE: Sur certains modèles, la cuillère à glaçons se trouve dans la partie supérieure gauche de l'appareil. Sur d'autres, elle se trouve dans la partie inférieure gauche. Inférieur gauche

A. Vis
B. Support de cuillere à glaçons

Supérieur gauche

A. Support de cuillere à glaçons

Sur certains modèles

• ÀpRES avoir retire la cuillère à glaçons, enlever le support en étant les deux vis.

REMARQUE: Sur certains modèles en haut à gauche, retirer le support en le soulevant, puis en le sortant.

Laver le support de la cuillere à glaçons et la cuillère à glaçons en même temps que les autres composants internes en suivant les instructions suivantes.
- Replacer le support de la cuillère à glaçons en réinstallant les vis, ou sur certains modéles en haut à gauche, en pouissant le support vers l'intérieur puis le bas.

1. Laver les composants interieurs (grille de coupe, extérieur des tuyaux et bac à eau), le bac d'entreposage de glaçons, le joint d'etanchéité de la porte, la cuillère à glaçons et le support de la cuillère à glaçons avec une eau tiège et un savon ou un détergent doux. Rincer avec de l'eau propre. Nettoyer ensuite ces mêmes composants à l'aide d'une solution compensant 1 cuillerée à soupe (15 mL) d'agent de blanchiment dans 1 gal (3,8 L) d'eau tiège. Rincer à nouveau à fond avec de l'eau propre.

REMARQUE: Ne pas retarder les tuyaux. Ne pas laver les composants en plastique au lave-vaiselle. Ces composants ne résistant pas à des températures supérieures à 63^ (145°F).

1. Pour réinstaller le bac à eau, le placer à l'intérieur du bac à glaçons. Raccarder la pompe de vidange du bac à eau. Remboiter le support de pompe sur le bac à eau et le remettre en place. Fixer le bac à eau en réinstallant la vis de montage.

2. Verifier ce qui suit :

Le capuchon de vidange du bac a eau est en place. Si le demarrage rapide de la machine a glaçons.

capuchon de vidange est desseré, l'eau s'écoulera du bad. Appuyer sur le bouton On/Off (marche/arêt).

a eau et la glace sera mince ou il n'y aura pas de glace2. Attendre de 5 à 10 minutes que les glaçons tombent dans le

Le tuvau provenant du bac à eau est inséré dans

I'ouverture de vidange du bac d'entreposage.

1. Glisser la grille de coupe en place et la fixer en remettant la vis du côté droit et la cale d'espacement en plastique. Serrer ensuite la vis de gauche. Rebrancher les faisceaux de cablage de la grille de coupe et du détecteur de niveau de glaçons.
2. Replacer le couvercle de la grille de coupe. REMARQUE: Sur certains modèles, replacer le couvercle de la grille de coupe en utilisant les deux vis retirees précédemment.
3. Nettoyer le tableau de commande en douceur et avec précaution à l'aide d'un torchon propre et doux et d'un mélange d'eau tiède et de détergent à vaisse liquide doux.
4. Rebrancher la machine à glaçons ou l'alimenter.
5. Àprous le nettoyage, s'assurer que toutes les commandes sont correctement régles et qu'aucun témoin de commande ne clignote.

Lavage rapide

Il faudra une bouteille de 16 oz (473 mL) de nettoyant approuve pour machine à glaçons. Nous recommendons d'utiliser le nettoyant *affresh® pour machine à glaçons.

Nettoyage des surfaces externes

Le système de fabrication des glaçons et le condenseur à air refroidi doivent être nettoyés régulièrement pour que la machine à glaçons puisse fonctionner au maximum de son efficacité et afin d'éviter une défaillation prematurée des composants du système. Voir les sections « Système de la machine à glaçons » et « Condenseur »

Surfaces externes

Laver les surfaces extérieures et les joints étanches avec de l'eau chaude et un savon doux ou un détergent. Essuyer et secher. Un chiffon en microfibre propre ou un chiffon doux et propre devrait être utilisé pour polir et secher.

Pour les machines à glaçons dont l'extérieur est peint ou coloré, utiliser de façon régulière un produit de nettoyage et une cire domestique pour aider à protégger le fini. L'utilisation d'essuie-tout peut érafler et ternir le revêtement transparent de la porte peinte.

Pour les machines à glaçons possédant une surface extérieure en acier inoxydable résistante aux traces de doigs, ne pas utiliser de tampon à récurer savonnoux, de nettoyants puissants ou abrasifs, d'autres produits de nettoyage contenant de l'eau de javel, de tampon en laine d'acier, de chiffons de lavage reches ou d'essuie-tout. L'utilisation de ces produits peut érafler ou ternir le revétement transparent de la porte en acier inoxydable résistant aux traces de doigs.

Système de la machine à glaçons

Les mineraux qui sont éliminés de l'eau lors du cycle de congestion finiront par former un dépôt de tartre dans le système d'eau. Un nettoyage régulier du système aide à éliminer l'accumulation de tartre. La fréquence de nettoyage du système dépend de la durée de votre eau. Lorsque l'eau est dure (15 à 20 grains/gal [4 à 5 grains/litre]), il faudra peut-être nettoyer le système tous les 9 mois.

REMARQUE: Utiliser une bouteille de 16 oz (473 mL) de nettoyant approxé pour machine à glaçons. Nous recommendons d'utiliser le nettoyant *affresh® pour machine à glaçons.

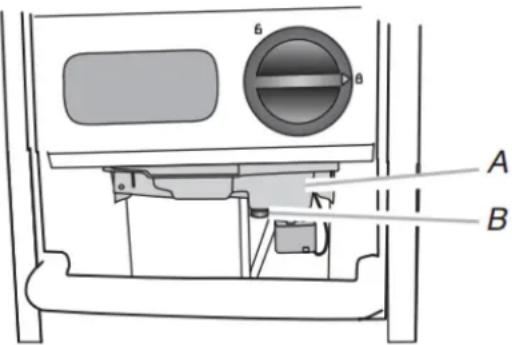

1. Devisser le capuchon de vidange du bas du bac à eau situé à l'intérieur du bac d'entreposage (voir l'illustration). Laisser l'eau se vidanger complètement.

1. Reinstaller le capuchon de vidange solidement sur le bac à eau. Si le capuchon de vidange est desseré, l'eau s'écouERA du bac à eau et la glace sera mince ou il n'y aura pas de glace.
2. Lire et suivre toutes les instructions apparaissant sur la bouteille avant de suivre les étapes suivantes. Utiliser une bouteille de 16 oz (473 mL) de nettoyant approuve pour machine à glaçons.
3. Verser une bouteille de cette solution dans le bac à eau. Remplir la bouteille à deux reprises avec de l'eau du robinet et verser le contenu dans le bac à eau.
4. Appuyer sur le bouton Clean (nettoyage). Le bouton Nettoyage clignote pour indiquer que le programme de nettoyage est en cours. Lorsque le témoin « Nettoyage terminé » s'allume (après 70 minutes environ), le programme de nettoyage est terminé. Pendant le programme de nettoyage, le système se nettoie et se rince.
5. Une fois que le programme de nettoyage est acheve, restorer le capuchon de vidange du bac à eau. Voir s'il reste de la solution de nettoyage dans le bac à eau. Si la solution de nettoyage se vidange du bac à eau, recommencer le cycle de nettoyage. Veiller à replir à nouveau le bac à eau de nettoyant avant de recommencer le programme de nettoyage. Veiller à réinstaller le capuchon de vidange solidement sur le bac à eau. Si le capuchon de vidange est desseré, l'eau s'écoulera du bac à eau et la glace sera mince ou il n'y aura pas de glace.

REMARQUE : Les accumulations importantes de calcaire pouraient nécessiter des nettoyages repétés avec une solution de nettoyage fraîche.

1. Appuyer sur le bouton On/Off (marche/arrêt) pour reprendre la production de glaçons.

Vacances ou longue période d'inutilisation

Lorsque la machine à glaçons n'est pas utilisée pendant une longue période, fermer l'alimentation en eau et en électricité de la machine.
S'assurer que les tuyaux d'alimentation en eau sont isolés contre le gel. La formation de glace dans les canalisations d'arrivee d'eau peut entrainer une élevation de la pression en eau et endommager la machine à gaçons ou le domicile. La garantie de l'appareil ne couvre pas les dommages imputables au gel.

INSTRUCTIONS D'INSTALLATION

Déballage de la machine à glaçons

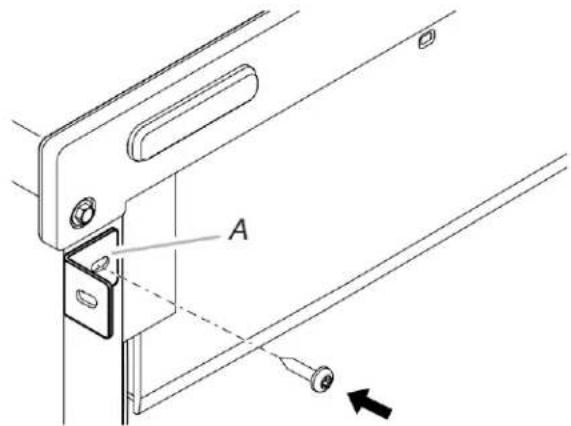

A VERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer l'appareil.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autres blessures.

Enlevement des matériaux d'emballage

Pour enlever tout résidu de ruban adhesif ou de colle de la surface extérieure de la machine à glaçons, froter vivement la zone avec le pouce. Les résidus de ruban adhesif et de colle peuvent aussi facilement être enlevés en frottant à l'aide d'un doigt une petite quantité de savon liquide à vaisselle sur l'adhesif. Rincer à l'eau tiède et secher.
- Ne pas utiliser d'instruments coupants, d'alcool à friction, de liquides inflammables ou de nettoyants abrasifs pour enlever le ruban adhésif ou la colle. Ne pas utiliser d'eau de Javel sur les surfaces en acier inoxydable de la machine à glaçons. Ces produits peuvent endommager la surface de votre machine à glaçons.

Nettoyage avant utilisation

Après avoir enlevé tous les matérielux d'emballage, nettoyer l'intérieur de la machine à glaçons avant de l'utiliser. Voir les instructions de nettoyage dans la section « Entretien et nettoyage de la machine à glaçons »

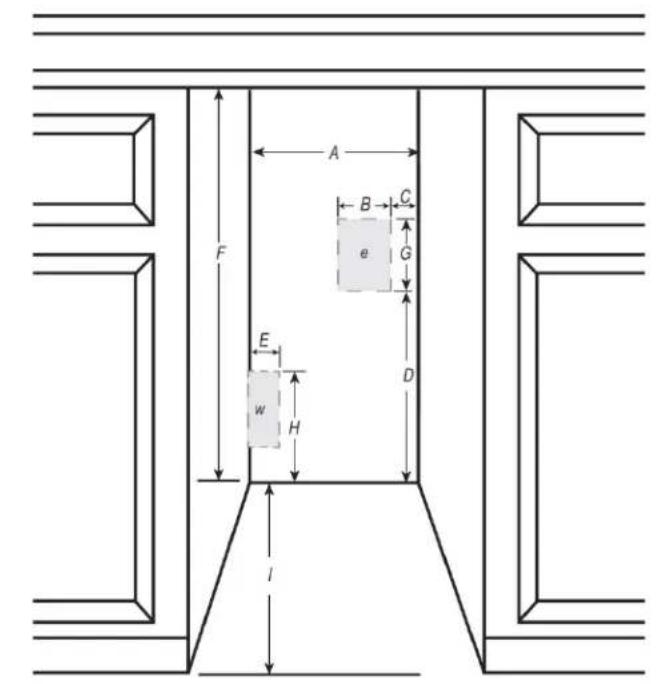

Exigences d'emplacement

L'installation doit respecter les dispositions de tous les codes et règlements en vigueur.
Pour assurer une bonne ventilation de votre machine à glaçons, l'avant doit être entièrement dégagé. Les autres cotés et le dessus de l'appareil peuvent être dissimulés, mais l'installation doit permettre de tirer la machine à glaçons vers l'avant pour y faire l'entretien requis.
L'ensemble de grilles auxiliaires inclus (seulement sur les modeles avec panneau personnelisé) peut etre utilise pour aligner la grille inférieure avec le reste des armoires sans bloquer la ventilation de la machine a glaçons.
L'installation de la machine à glaçons requiert un tuyau d'alimentation en eau en cuivre de 1/4 po (6,35 mm) de diamètre extérieur avec robinet d'arrêt ou avec tuyau d'alimentation et pompe de vidange, pour diriger l'eau vers un drain existant.

• Choisir un endroit bien aéré où la température est supérieure à 13^ (55°F) et inférieure à 43°C (110°F). Les mêleurs résultats sont obtusus lorsque la température est comprise entre 70°F et 90°F (21°C et 32°C).
• Choiser un emplacement ou le plancher est de niveau. La machine à glaçon doit être de niveau pour fonctionner correctement. Au besoin, il est possible de régler la hauteur de la machine à glaçons en changeant la hauteur des pattes de nivlement. Voir la section « Mettre à Niveau et Sécuriser ».
• La machine à glaçons doit être installée dans un endroit protégé des éléments comme le vent, la pluie, les jets d'eau ou les renversements.

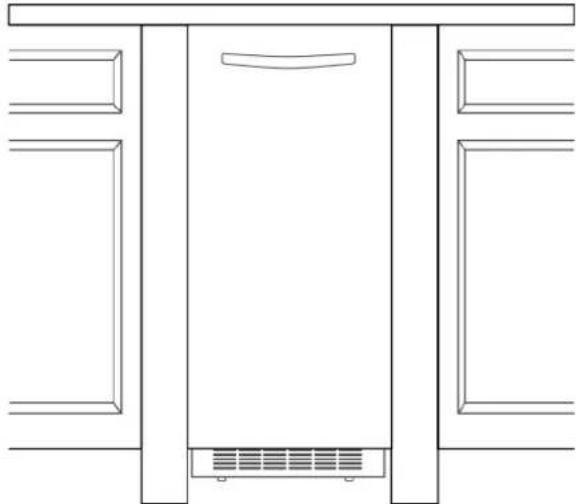

  Lorsque l'appareil est installé sous un comptoir, observer les dimensions d'ouverture recommendées. Placer les composants électriques et de plomberie dans la zone recommendée à l'illustration.

REMARQUE S :

Vérifier que le cordon d'alimentation n'est pas endommaged, déformé ou coincide entre la machine à glaçons et la caisse de l'appareil.
Vérifier que le tuyau d'entrée d'eau n'est pas endommagé, déformé ou pince entre la machine à glaçons et l'armoire.
Vérifier que la canalisation d'évacuation (sur certains modèles) n'est pas endommagée, déformée ou coincée entre la machine à glaçons et la caisse de l'appareil.
Vérifier que la porte de la machine à glaçon n'arrive pas en affleurement avec les armoires pour éviter les problèmes lors de l'ouverture de la machine à glaçons.

Identifiant du modele:

Modèle standard Modèle avec panneau
personnalisé

Modèles standards

A Largeur (pour une machine à glaçons de 15 po)
	Largeur (pour une machine à glaçons de 18 po)
B Largeur de l'emplacement de la prise électrique
C Emplacement de la prise électrique - distance du côte
D Emplacement de la prise électrique - distance du bas
E Largeur de l'emplacement du raccordement de l'eau
F Hauteur 34 po (86,4 cm) min.
	34 1/2 po (8,9 cm) max.
G Hauteur de l'emplacement de la prise électrique
H Hauteur de l'emplacement du raccordement de l'eau
I Profondeur de l'armoire (min.)
e Emplacements recommends pour la prise électrique
w Emplacements recommends du raccordement de l'eau

Découpe pour aération, tuyaux et cables

Zones de Découpe pour Aération, Tuyaux et Câble
Dimension A 14 po (35,56 cm)
B 10,5 po (26,67 cm)
C 7 po (17,8 cm)
D 0,75 po (1,9 cm)
Diamètre du trou E 2 po (5,1 cm)
Dimension de découpe	F 2 po (5,1 cm)

• Les modèles de machine à glaçon avec pompé auxiliaire ont été concus pour une installation en affleurement dans une zone où l'alimentation en électricité, l'alimentation en eau et le tuyau de vidange sont situés dans l'armoire adjacente.
  Pour une installation du produit dont les alimentations et le tuyau de vidange sont situés derrière la machine à gaçons, une installation en affleurement peut ne pas être possible.
  Se réferer à l'illustration « Découpe pour Aération, Tuyaux et Cables », au tableau Zones de découpe pour aération, tuyaux et cable et au gabarit en papier pour connaître l'emplacement des zones de découpe pour aération, tuyaux et cables.

Avant de placer la machine à gaçons à son emplacement final, est important de s'assurer d'avoir le raccordement électrique approprié :

1. Une alimentation de 115 V CA à 60 Hz reliée à la terre et proteé par un fusible de 15 ou 20 A qui respecte le National Electrical Code, ainsi que les réglementations et codes locaux est requise. Il est recommendé de réserver un circuit spécial pour la machine à glaçons. Utiliser une prise où l'alimentation ne peut pas être coupée à l'aide d'un interrupteur ou d'une chaînette.

IMPORTANT: Si ce produit est connecté à une prise munie d'urfe, disjoncteur de fuite à la terre, un déclenchement intempéstif peut se produit et cause une perte de refroidissement. La qualité de glaçons pourrait en être affectée. Si un déclenchement intempéstif se produit et si les glaçonssemblent de piètre qualité, jeter le tout.

Méthode recommendée de liaison à la terre

La machine à glaçons doit être reliée à la terre. Cette machine à glaçons est équipée d'un cordon d'alimentation électrique avec fiche à trois broches (liaison à la terre). Pour réduire les risques de décharge électrique, le cordon d'alimentation électrique doit être branché à une prise électrique à trois alveoles avec mise à la terre respectant le National Electrical Code, ainsi que les réglementations et codes locaux. Si une telle prise n'est pas accessible, le client à la responsabilité de faire installer par un electricien qualifié une prise de courant à trois alveoles correctement reliée à la terre.

Exigences concernant le raccordement au drain

Système de vidange par gravité

Brancher le drain de la machine à glaçons au drain en respectant les réglementations et codes locaux et provinciaux. Si la machine à glaçons est munie d'un système de vidange par gravité, suivé ces instructions pour installer le tuyau de vidange. Ceci aidera à éviter que l'eau ne refoule dans le bac d'entreposage de la machine à glaçons et eventuellement sur le plancher et ne cause des dommages.

Le tuyau de vidange doit avoir un diamètre interieur minimum de 5/8 po (15,88 mm).
- Les tuyaux de vidange doivent avoir une pente de 1 po pour chaque 48 po (2,54 cm pour chaque 122 cm) de longueur ou une pente de 1/4 po pour chaque 12 po de longueur (6,35 mm pour chaque 30,48 cm) et ne comporter aucun point bas où l'eau pourrait stagner.
- Les grains de vidange de plancher doivent être suffisamment grands pour recevoir l'eau de vidange provenant de toutes sources.
L'installation ideale comporte un tuyau de rejet à l'égout en PVC de 1 1/2 po (3,81 cm) à 2 po (5,08 cm) installé immeditatement sous la sortie du tube de vidange. Un écart antiretour de 1 po (2,54 cm) doit être maintainu entre le tuyau de la pompe de tégédange et le tuyau de rejet à l'égout.
Ne pas raccorder l'extrémité de sortie du tuyau de vidange à un système de canalisation fermé afin d'empêcher l'eau de videange de refouler dans la machine à glaçons.

IMPORTANT: Une pompe de vidange est nécessaire lorsqu'on ne dispose pas de drain au plancher. Il est possible d'acheter la trousse de pompe de vidange. Consulter le Guide de démarrage trapide pour les informations de commande.

es Vuelaterale

A. Tuyau d'évact
B. Ouverture pour l'air de 1 po (2,54 cm)
C. Reducteur de vidange en PVC de 2 po à 1 1/2 po (5 cm à 3,8 cm)

D. Le centre du drain devrait se trouver à 23 po (58,4 cm) du devant de la porte (avec ou sans le panneau de 3/4 po [1,91 cm] sur la porte. Le drainage aussi estre centre de gauche a droite (7/16 po [18,56 cm] de chaque cote de la machine a glaçons).

Système avec pompe de vidange (sur certains modèles)

IMPORTANT :

Raccorder le tuyau de vidange de la machine à gaçons à votre drain de vidange conformément à l'International Plumbing Code et aux codes et règlements locaux.
Le circuit de vidange doit se terminer dans un faisard ou un tuyau d'évacuation ouvert (pour impossibilité de reflux).
Denivellation maximale de 10 pi (3,1 m)
■ Longueur maximale de 100 pi (30,5 m)

REMARQUES :

Si le tuyau de vidange devient tordu et l'eau ne peut pas se vidanger, votre machine à glaçons ne fonctionnera pas.
Il sera peut-être souhaitable d'isoler le tuyau de vidange complètement jusqu'à l'entrée du drain de vidange. Il est possible d'acheter une trousse de gaine isolante. Consulter le Guide de démarrage rapide pour les informations de commande.
Ne pas raccorder l'extremité de sortie du tuyau de vidange à un système de canalisation fermé afin d'empecher l'eau de vidange de refouler dans la machine à glaçons.
Capacité maximale de la pompe de vidange : Pour chaque 1 (0,31 m) d'élévation, soustraire 10 pi (3,1 m) de longueur de fonctionnement maximal.

Installation de la pompe de vidange (sur certains modèles)

REMARQUES :

Raccorder la pompe de vidange au drain en respectant les réglementations et codes locaux et provinciaux.
L'iso1ation du tube de vidange jusqu'à la sortie de vidange pourrait etre nécessaire pour réduire la condensation dans le tube de vidange. Il est possible d'acheter un ensemble de tube isolé.Consulter le Guide de démarrage rapide pour les informations de commande.
La pompe de vidange est conque pour pomper de l'eau jusqu'à une hauteur de 10 pi (3 m). Il est possible d'acheter une trousse de pompe de vidange. Consulter le Guide de démarrage rapide pour les informations de commande.

REMARQUE: Ne pas raccorder l'extrémité de sortie du tuyau de vidange à un système de canalisation fermé afin d'empêcher l'eau de vidange de refouler dans la machine à glaçons.

La trousse de pompe de vidange contient :

Pompe de vidange.
Tube de vidange de 5/8 po de diamètre interieur x 5 1/8 po (du bac à glaçons vers l'entrée du réservoir de la pompe de 5. svidange).
Tube de vidange de 1/2 po de diametre interieur x 10 pi (3 m) (du tuyau d'évacuation de la pompe de vidange au drain de la maison).
Tube de ventilation de 5/16 po de diamètre interieur x 32 po (81 cm) (du tube de ventilation du réserveir de la pompe de vidange a l'arriere de la machine a glaçons).
(3) serre-cables (pour fixer le tube de ventilation au dos de la machine à glaçons).
(5) vis de montage de la pompe no 8-32 x 3/8 po (pour fixer la pompe de vidange à la plaque de base et aux brides du dos du tube d'airation).
Petite bride de tuyau régliable de 5/8 po (pour fixer le tuyau de ventilation à la pompe de vidange).
(3) grande bride de tuyau régiable de 7/8 po (pour fixer le tuyau de vidange au bac de la machine à glaçons et au réservoir de la pompe de vidange).

(2) panneau arrière.
Fiche d'instructions.

Si la machine à glaçons est déjà installée

REMARQUE: Si la machine a glaçons n'est pas installée, passer à la section « Installation de la pompe de vidange » à la page 31.

1. Placer le commutateur à la position d'arrêt.

1. Debrancher la machine à glaçons ou couper l'alimentation.

2. Couper l'alimentation en eau. Attendre de 5 à 10 minutes que les glaçons tombent dans le bac d'entreposage. Enlever les glaçons du bac d'entreposage.

3. Devisser le capuchon de vidange du dessous du bac à eau situé à l'intérieur du bac d'entreposage. Laisser l'eau s'écouer entière. Replacer le capuchon de vidange. Voir l'illustration « Capuchon de vidange »

Capuchon de vidange
A. Capuchon de vidange

1. Si la machine à glaçons est installée dans une armoire, la retireur de l'ouverture.

8 Deconnecter la canalisation d'alimentation en eau. Voir la l'illustration « Canalisation d'alimentation en eau »

Canalisation d'alimentation en eau

A. Tuyau de cuivre de 1/4 po

D. Bague de compression (manchon)
E. Raccordement de la machine à glaçons

Installation de la pompe de vidange

REMARQUE: Ne pas plier, écraser ou endommager les tubes cables pendant l'installation.

1. Débrancher la machine à glaçons ou couper l'alimentation.

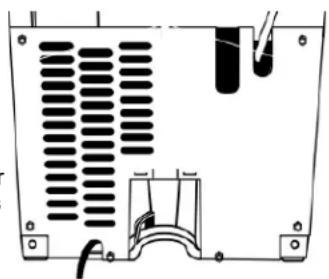

2. Retirer le panneau arrriere. Voir l'illustration « Panneau arrriere » pour connaître les emplacements de vis. Retirer le panneau arrriere du tube de vidange et le jeter. Pour le modele standard,mettre le panneau arrriere aux rebuts. Pour le modele avec panneau personnelise,mettre de cote le panneau arrriere (il sera utilisé à une étapé ultérieure).

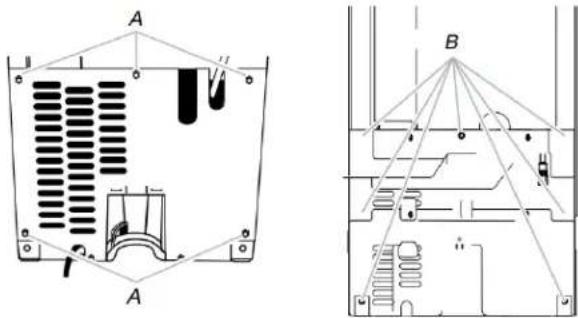

Panneau arrête

A. Emplacements des vis pour le modele standard
B. Emplacements des vis pour le modele avec panneau personnelisé

1. Enlever le因为他们 tube de vidange et la bride fixée au bac de la machine à glaçons.

REMARQUE: Jeter le vieux tube de vidange et sa bride.

Installer le nouveau tube de vidange (5/8 po de diamètre interieur x 5 1/8 po) du bac de la machine à glaçons au réservoir de la pompe de vidange en utilisant les nouvelles REMARQUE :

Ne pas plier le tube.
Au besoin, couper à la bonne longueur.

Tube de vidange

A. Bride de tuyau régblable de 7/8 po
C. Bride de tuyau régiable de 7/8 po
B. Tube de vidange (entre le bac a glacons et la pompe de vidange)

1. Glisser la pompe de vidange dans la base de la machine à 7. glaçons, sur le côté droit. L'onglet d'installation de la pompe devrait glisser dans la fente rectangulaire de la base de la machine à glaçons. La pompe devra être légerement inclinée pour insérer l'onglet dans la fente. Voir l'illustration « Fente pour l'onglet d'installation de la pompe de vidange »

Fente pour l'onglet d'installation de la pompe de vidange

A. Fente de l'onglet de montage

Pompe de vidange installee

A. Pompe de vidange installee

1. Aligner les deux trous de vis situés à l'arrière de la pompe. Utiliser deux vis no 8-32 x 3/8 po (incluses). Voir l'illustration « Emplacements des pieces »

Installer le tube de ventilation (5/16 po de diamètre interieur x 32 po [81 cm]) à la ventilation du réservoir de la pompe de vidange. Utiliser l'une des petites brides régables inclues de 5/8 po. Voir l'illustration « Emplacements des pieces ». Utiliser un dispositif de retenue en plastique pour fixer de façon sécuritaire le conduit flexible à l'intérieur de la tête supérieure.

REMARQUE: Attendre avant d'instructor le tube de vidange vers le drain de la maison.

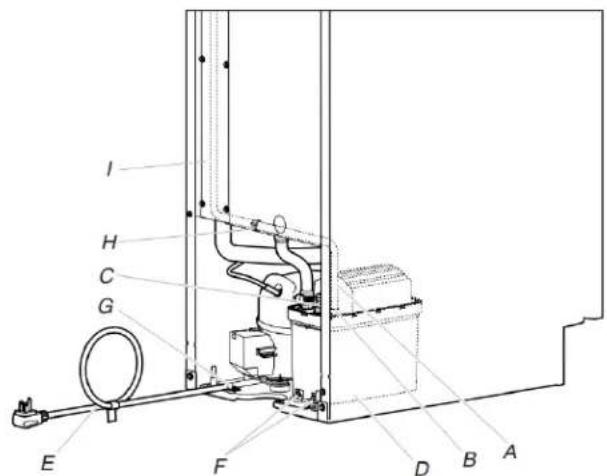

Emplacements des pieces

A. Tube de ventilation
B. Bride de tuyau de 5/8 po
C. Tuyau d'évacuation de la pompe de vidange
D. Pompe de vidange
E. Cordon d'alimentation de la machine à glaçons

F. Vis de montage de la pompe no 8-32 x 3/8 po
G. Cordon d'alimentation de la pompe de vidange, bride et vis
H. Dispositif de retenue en plastique
1. Couvercle du boilier de connexion

1. Raccorder le tuyau de vidange à la sortie (5/8 po de diamètre interne) du bac de la machine à glaçons à l'aide de la bride de 7/8 po fournie. Voir l'illustration « Tube de vidange » à l'étape 4.

2. Retirer le couvercle du boitier de connexion. Consulter l'illustration suivante pour l'emplacement des vis.

A. Couvercle du boilier de connexion
B. Vis

1. Passer le tube de ventilation dans le dispositif de retenue en plastique situé sous la tete supérieure dans la zone ouverte 18 de la pompe, comme illustré. À l'aide d'une attache monousage, fixer le tube de ventilation au dos du tube d'áération situé derrière le couvercle du boitier de connexion. Voir l'illustration « Tube de ventilation »

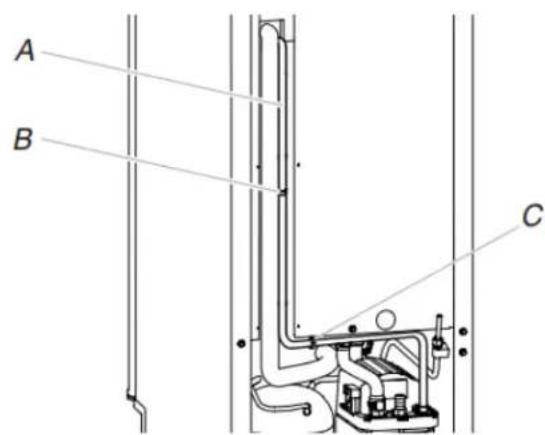

Tube de ventilation

REMARQUE: Ne pas pincer, plier ou endommager le tube de ventilation. Vérifier que le tube n'est pas endommagé, plie ou pince entre l'armoire et la machine à gaçons.

A. Tube de ventilation
B. Brides et vis/attaches mono-usage
C. Dispositif de retenue en plastique

1. Fixer de nouveau le couvercle du boitier de connexion à sa place.
2. Enlever la bride du cordon d'alimentation et la vis de mise terre qui relié le cordon d'alimentation et la base de l'appareil. Voir l'illustration « Emplacement de pieces » à l'etape 7.

REMARQUE : La bride et la vis seront de nouveau utilisées.

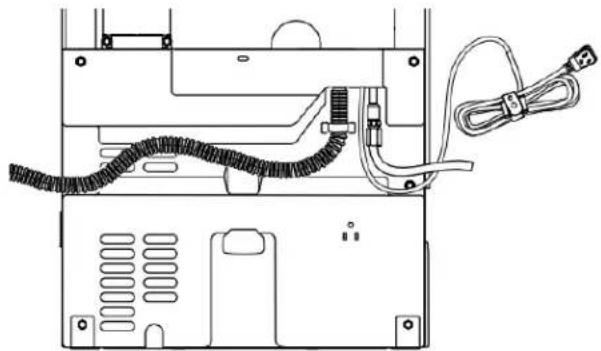

1. Enrouler le cordon d'alimentation de la machine à glaçons pour créé un rouleau de 4 po (10,2 cm). Utiliser du ruban électrique à plusieurs endroits pour maintainir le cordon en rouleau. Placer le rouleau de cordon d'alimentation entre la pompe de vidange et le côte, puis le brancher à la pompe de vidange. Voir l'illustration « Emplacement de pieces » à l'étape 7.
2. Fixer le cordon d'alimentation de la pompe de vidange à la base de la machine à glaçons à l'aide de la bride et de la vis enlevées à l'étape 12 et qui servient à fixer le cordon d'alimentation du cordon d'alimentation de la machine à glaçons. Voir l'illustration « Emplacement de pieces » à l'étape 7.
3. Pour le modele standard, placer le nouveau panneau arriere (le petit pour une machine à glaçons de 15 po, le grand pour une de 18 po) au dos de la machine à glaçons. Pour le modele avec panneau personnelisé, utiliser le panneau arrrière en plastique (enlevé à l'étépe 2). Acheminer le tube de ventilation et le tuyau de vidange de la pompé à travers les ouvertures du panneau arrière.
4. Fixer le tube de ventilation au dos de la machine à glaçons à l'aide de trois brides et de 3 vis no 8-32 x 3/8 po (incluses). Voir l'illustration « Tube de ventilation » de l'étape 10.
5. Fixer le tube de vidange de 1/2 po de diamètre interieur x 10 pi (3 m) à la pompe de vidange. Voir l'illustration « Emplacement de pieces » à l'etape 7. REMARQUE: Ne pas raccorder l'extrémité de sortie du tuyau de vidange à un système de canalisation fermé afin d'empecher l'eau de vidange de refouler dans la machine à glacons. Pour le modele standard, passer à l'etape 20.
6. Installer l'attache mono-usage sur le panneau arrêté en la passant par les deux trous situés sur le panneau arrêté. Offert sur certains modèles.

A. Trous pour l'attache mono-usage

1. À l'aide d'une attache mono-usage, fixer le tube de vidange au panneau arrêté.
2. Fixer le panneau arrirée à l'aide des vis d'origine. Voir l'illustration « Panneau arrirée » de l'étépe 2.
3. Raccorder la machine à glaçons à l'arrivée d'eau et l'instructor comme indiqué dans les instructions d'installation du produit.

REMARQUE : Une fois l'appareil branché à l'alimentation et qu'il se trouve à l'emplacement final : Verser 1 gallon d'eau dans le bac d'entreposage à glaçons; l'eau devrait s'écouler. Si ce n'est pas le cas, il pourrait y avoir un tube de vidange plie. Vérifier le cheminement du tube de vidange pour blocage. Contrôler égalément les fuites.

1. Vérifier l'absence de fuites à tous les racCORDs.

1. Rebrancher la machine à glaçons ou l'alimenter.
2. Mettre la machine a glaçons en marche.
3. Attendre que le programme de rincege se déclenché (environ 5 minutes) pour s'assurer que la machine à glaçons fonctionne correctement.

Spécifications de l'alimentation en eau

S'assurer que les tuyaux d'alimentation en eau sont isolés contre le gel. La formation de glace dans les canalisations d'arrivée d'eau peut entraîner une élévation de la pression en eau et endommager la machine à glaçons ou le domicile. La garantie de l'appareil ne couvre pas les dommages imputables au gel de la canalisation d'arrivée d'eau.

Une alimentation en eau froide avec une pression entre 207 à 827 kPa (30 et 120 lb/po²) est nécessaire pour faire fonctionner la machine à glaçons. Pour toute question au sujet de la pression de l'eau, faire appel à un plombier qualifié agréé.

Alimentation en eau par osmose inverse

IMPORTANT:

Ne pas utiliser ce produit pour filtrer une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection ajustat en amont ou en aval du système. Les systèmes certifiés pour la réduction des kystes peuvent être utilisés pour une eau désinfectée susceptible deContainir des kystes filtrables.
- Un système de filtration de l'eau par osmose inverse n'est pas recommandé pour les machines à glaçons avec pompe de vidange.
Pour les systèmes de vidange par gravité seulement.
- Brancher à une alimentation en eau potable uniquement.
La pression de l'alimentation en eau entre le systeme d'osmose inverse et le robinet d'arrivee d'eau de la machine a glacons doit se situer entre 207 à 827 kPa (30 et 120 lb/po²).

Si un système de filtration de l'eau par osmose inverse est raccordé à votre alimentation en eau froide, la pression de l'eau au système doit être d'un minimum de 276 à 414 kPa (40 à 60 lb/po²).

REMARQUE: Le système par osmose inverse doit fournir 3,8 L (1 gal) d'eau à l'heure à la machine à glaçons pour lui permettre de fonctionner correctement. Si le système par osmose inverse est nécessaire, seul un système capable de fournir toute la maison et d'alimenter de façon constante en eau la machine à glaçons est recommendé. Les systèmes par osmose inverse sur robinet ne sont pas capables de fournir l'alimentation constante en eau requise par la machine à glaçons.

Si la pression d'eau au système de filtration par osmose inverse est inférieure à 276 - 414 kPa (40 - 60 lb/po²):

Vérifier que le filtré à sédiment dans le système à osmose inverse n'est pas obstruè. Remplacer le filtré si nécessaire.
la Laisser le réservoir du système d'osmose inverse se replir après une utilisation intense.

Pour toute question au sujet de la pression de l'eau, faire appel à un plombier qualifié/agréé.

Raccordement à la canalisation d'eau

Lire toutes les instructions avant de commencer.

IMPORTANT :

• Brancher à une alimentation en eau potable uniquement.
  Ne pas utiliser ce produit pour filtrer une eau microbiologiquement polluee ou de qualite inconnue en l'absence d'un dispositif de desinfection adequat en amont ou en aval du systeme. Les systèmes certifiés pour la réduction des kystes peuvent etre utilisés pour une eau desinfectee susceptible de containir des kystes filtrables.
  Réaliser l'installation de plomberie conformément aux prescriptions du International Plumbing Code et des normes et codes locaux en vigueur.
  Utiliser un tuyau en cuivre ou un tuyau d'alimentation et vérifier qu'il n'y a pas de fuite.
• Installer des tuyaux seulement à où les températures resteront au-dessus du point de congestion.

Outils requis :

Rassembler les outils et pieces nécessaires avant d'entrepreneire l'installation.

Tournevis à tete plate
Clés plates de 7/16 po et 1/2 po ou deux clés à molette
Tourne-écrou de 1/4 po

REMARQUE: Ne pas employer de robinet d'arrêt à étrier de 3/16 po (4,76 mm) ou de type à percer - ils réduisent le début d'eau et s'obstruent plus facilement.

Raccordement à la canalisation d'eau

1. Couper l'alimentation principale en eau. Ouvrir le robinet le plus proche assez longtemps pour vider I'eau du tuyau.
2. À l'aide d'une canalisation d'entrée d'eau de 1/2 po et d'un robinet d'arrêt quart de tour ou équivalent, raccarder la machine à eau comme indiqué.

REMARQUE : Pour que la machine a glaçons recoive un débit d'eau suffisant, on recommende l'emploi d'une canalisation d'alimentation domestique en cuivre d'un diamètre minimum de 1/2 po.

A. Ampoule
B. Écrou

1. On est maintainant pré à connecter le tuyau en cuivre. Utiliser un tuyau en cuivre flexible d'un diamètre extérieur de 1/4 po (6,35 mm) pour l'alimentation en eau froide.

S'assurer d'avoir la longueur nécessaire pour une installation correcte. Il faut s'assurer que les deux extrémités du tuyau en cuivre sont bien coupées à angle droit.
- Installer le manchon et l'écrou à compression sur le tuyau en cuivre (voir l'illustration). Insérer l'extrémité du tuyau
7. aussi profondement que possible dans l'extrémité de sortie
8. et à l'équerre. Visser l'écrou de compression sur l'extrémité de sortie du racord à l'aide d'une clé à molette. Ne pas serrer excessivement.
Pour l'installation du panneau personnelé, s'assurer que le tuyau d'entrée d'eau dépasse de 30 po (762 mm) derrière les armoires pour permettre les entretiens futurs.

C. Tube de cuivre

A. Virole de compression

B. Écrou de compression

1. Placer l'extremité libre de la canalisation dans un contenant ou un évier et rétablier l'alimentation principale en eau pour nettoyer le tuyau jusqu'à ce que l'eau soit limpide. Fermer le robinet d'arrêt de la canalisation d'eau.

IMPORTANT: Toujours vidanger le tuyau d'alimentation en 9.
eau avant de faire le raccordement final sur l'entrée du robin
pour éviter tout mauvais fonctionnement eventuel du robinet.

1. Plier le tuyau de cuivre pour l'aligner avec le tuyau d'entreee d'eau. Le tuyau d'entreee d'eau est situue sur le cote arriere de la machine a glacons comme dans l'illustration « Vue arriere ». Laisser un serpentin de tube en cuivre pour permettre de sortir la machine a glacons de l'armoire ou du mur en cas d'entretien.

Vue arrière

A. Tube de cuivre
B. Bride du tuyau du robinet

C. Bride de tuyau d'entrée d'eau et raccord de
canalisation pour le modele standard
D. Tuyau d'entree d'eau pour le modele avec panneaupersonale

1. Retirer et jeter le petit tube de plastique de l'extrémité du point d'entrée de la canalisation d'eau.

2. Enfilier l'écrou sur l'extrémité du tuyau. Serrer l'écrou manuellement. Ensuite, serrer deux tours de plus avec une clé. Ne pas serrer excessivement.

REMARQUE : Pour éviter les vibrations, veiller à ce que les tuyaux en cuivre ne soient pas en contact avec les parois latérales de la machine à glaçons ou d'autres composants à l'intérieur de la caisse.

A. Canalisation

jusqu'ā la

machine

à glaçons

B. Écrou de

compression

C. Virole de compression
D. Canalisation fournie provenant
de la machine

1. Installer la bride de la canalisation d'alimentation en eau bien autour de la canalisation pour réduire la pression sur le raccord. Pour les modèles avec panneau personnelé, passer cette étape.

2. Ouvrir le robinet d'arret.

3. Verifier qu'il n'y a pas de fuites. Serrer tous les raccords (y compris les raccords du robinet) ou les écrous quiprésent des fuites.

Raccordement de la vidange

Après avoir vérifié que le système de vidange est ajustat, il fait procéder comme déscrit ci-dessous pour bienmettre la machine en glaçons en place :

AVERAGEMENT

Risque de décharge électrique

Brancher l'appareil sur une prise à 3 alveoles reliée terre.

Ne pas enlever la prise de liaison à la terre.

Ne pas utiliser d'adaptateur.

Ne pas utiliser de rallonge.

Le non-respect de ces instructions peut cause un décès, un incendie ou une décharge électrique.

la

La machine à glaçon doit être de niveau pour fonctionner à correctement. Selon l'endetroit où vous installez la machine à glaçons, vous pourrait avoir à effectuer plusieurs ajustements pour la mesure d'aplomb. Vous pouvez également utiliser les pieds de nivélément pour baisser la hauteur de la machine à glaçons pour les installations sous comptoir.

Outils requis :

Rassembler les outils et pieces nécessaires avant d'entrepreneire l'installation.

Niveau
Clé à molette

REMARQUE : Il est plus facile d'ajuster les pieds de nivellement si on se fait aider par une autre personne.

AVERAGEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer l'appareil.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autres blessures.

1. Brancher la machine à glaçons sur une prise de courant à 3 alveoles, reliée à la terre.

AVERAGEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer l'appareil.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autres blessures.

1. Style 1 - Pour un système de vidange par gravité, pousser la machine à glaçons en position pour que le conduit de vidange soit positionné au-dessus du réducteur de vidange en PVC. Voir la section « Système de vidange par gravité »

Style 2 - Pour le système avec pompe de vidange, connecter le tuyau de sortie de la pompe au drain. Voir la section « Système avec pompe de vidange »

REMARQUE: Ne pas raccorder l'extrémité de sortie du tuyau de vidange à un système de canalisation fermé afin d'empêcher l'eau de vidange de refouler dans la machine à glaçons.

1. Vérifier à nouveau la machine à glaçons pour s'assurer qu'elle est bien d'aplomb. Consulter la section « Mettre de niveau et sécuriser »
2. Mettre la machine à glaçons en marche. Attendre que le programme de rincege se déclenché (environ 5 minutes) pour s'assurer que la machine à glaçons fonctionne correctement.

3. Si le code sanitaire local l'exige, sceller la machine sur le plancher à l'aide d'un produit de calfeurtrage approuve une fois que les raccordements d'eau et d'électricité ont été faits.

4. Déplacer la machine à glaçons jusqu'à son emplacement final. Pour éviter d'endommager le plancher, bien le recouvrir de carton ou de contreplaqué.

REMARQUE: S'il s'agit d'une installation intégrée, déplacer la machine à glaçons aussi pres que possible de son emplacement final.

Pour les modèles standards :

1. Placer un niveau sur le dessus pour voir si la machine à glaçons est d'aplomb d'avant en arrêt et transversalement.

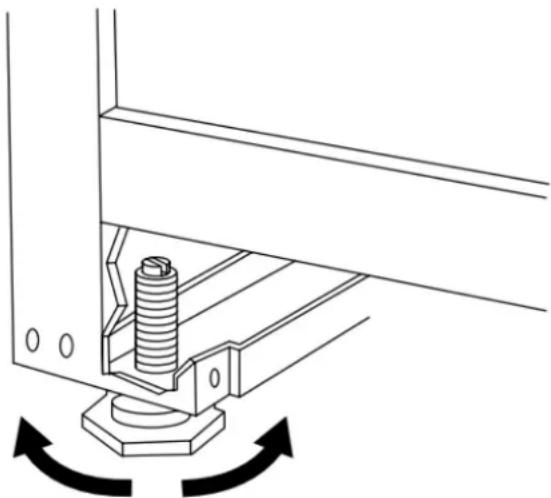

2. Pousser vers le haut sur la partie avant de la machine à glaçons pour repérer les vis de nivellement qui se trouvent en bas à l'avant de la machine à glaçons.
3. Au moyen d'une clé à molette, modifier la hauteur des pieds la comme suit :

Tournier le pied de nivellement vers la droite pour abaisser ce côté de la machine à glaçons.
Tournier le pied de nivellement vers la gauche pour soulever ce côté de la machine à gaçons.

REMARQUE: La machine à gaçons ne devrait pas oscillator. Utiliser des cales pour accroître la stabilité, au besoin.

1. Pousser vers le haut sur la partie arrêté de la machine à glaçons pour repérer les pieds de nivellement qui se trouvent en bas à l'arrière de la machine à glaçons.
2. Suivre les instructions de l'etape 4 pour modifier la hauteur des pieds.
3. Utiliser un niveau pour revérifier que la machine à glaçons est d'aplomb d'avant en arrêté et transversalement. Si la machine à glaçons n'est pas d'aplomb, repêter les étapes 2 à 5. Si la machine à glaçons est de niveau, passer à la section « Raccordement de l'Alimentation en Eau »

Pour les modeles encastres :

A AVERTISSEMENT

Risque d'Écrasement

Les charnières articulées sont conçues pour se fermer toutes seules et plusieurs points de pincement existent avant l'installation dans l'armoire.

Ne pas retarder les couvre-charnières avant que le produit ne soit prêt à être installé.

Le non-respect de ces instructions peut cause une blessure par écrasement, coupure ou pincement.

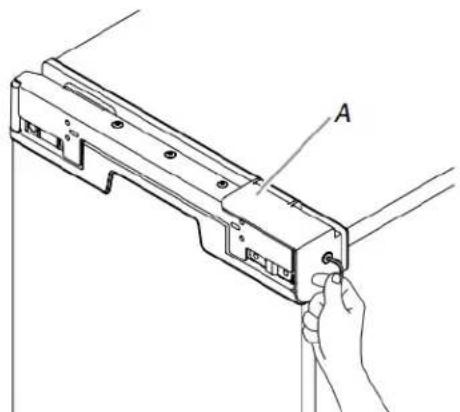

1. Retirer les vis fixant le dessus et le dessous des couvre-charnières en utilisant un tourne-écrou hexagonal de 3/16 po.

A. Courve-charniere

A VERTISSEMENT

Risque d'Écrasement

Les charnières articulées sont conçues pour se fermer toutes seules et plusieurs points de pincement existent avant l'installation dans l'armoire.

Ne pas ouvrir ou fermer les charnières lorsqu'elles sont enlevées de la machine à glaçons.

Le non-respect de ces instructions peut cause une blessure par écrasement, coupure ou pincement.

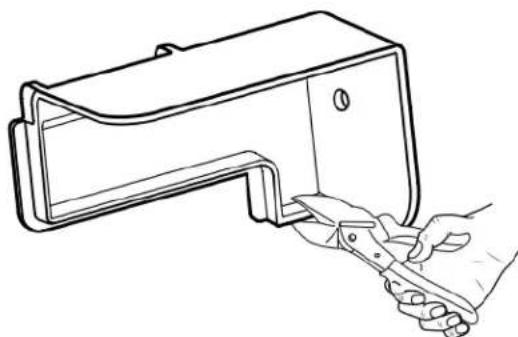

1. À l'aide d'une pince, retarder les couvre-chemières des charnières inférieure et supérieure.

REMARQUE: Conserver les couvre-charnières pour une éventuelle réutilisation future. Reinstaller les couvre-charnières si la machine a glaçons est retiree de l'installation dans l'armoire.

1. Pour l'installation du panneau personnelé, installer le panneau de porte en respectant les instructions de la section « Panneau Personnelé de Bois »
2. Utiliser les pieds de nivellement pour aligner la porte de la machine à glaçons avec l'ouverture de l'armoire adjacente.

A VERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer l'appareil.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autres blessures.

1. Glisser la machine à glaçons dans l'armoire tout en faisant attention aux positions des connexions à l'arrière de la machine à glaçons. Pour éviter d'endommager le plancher, bien le recouvrir de carton ou de contreplaqué.

IMPORTANT : Pour une installation en affleurement d'un modele avec panneau personalise, les connexions à la machine à glaçons doivent passer par la fente du panneau arrirée de la machine à glaçons. Toutes les fois où la machine à glaçons est retiree de l'armoire pour en effectuer I'entretien,effectuer la meme procedure pour replacer I'appareil dans I'armoire.

1. S'assurer que la machine a glaçon est à la bonne profondeur. Fixer les charnières du haut et du bas sur le côte de l'armoire en utilisant des vis à bois.

1. Fixer les supports d'armoire (inclus avec la machine à glaçons) aux trouss à l'avant de la machine à glaçons comme illustré. Fixer les chamières d'armoire sur le côte de l'armoire en utilisant des vis à bois.

REMARQUE : Pour l'installation du panneau de bois personnelisé, continuer l'installation à l'étape 6 « Installation du Panneau Personnelisé ».

A. Supports d'armoire

Panneau de bois personnelisé

Dimensions du panneau personnelisé

Pour l'installation d'un panneau décoratif personnelé,

l'installeur devra fabriquer lui-même le panneau ou consulter un ébeniste ou menuisier qualifié.

IMPORTANT :

L'épaissur du panneau décoratif doit être de 3/4 po (1,91 cm)
Le poids du panneau decoratif ne doit pas dépasser 8 lb (3,62 kg).
Des panneaux de poids supérieur au poids recommendé risquent d'endommager la machine à glaçons.
Veiller à ce que le grain du bois ait la même orientation que pour les armoires adjacentes.
Poncer les bords du panneau pour creer un fin doux.
Utiliser un composant d'étanchéité sur les faces et les bords du panneau pour le protégger contre l'humidité extérieure.

Option 1 - sans espaceur du côte charnière

Pour permettre un bon espacement de la porte, préparez le panneau décoratif personnelisé en utilisant les dimensions indiquées.

Option 2 - avec espaceur du côte charniere

Pour obtenir une installation en affleurement avec les armoires adjacentes, préparer le panneau décoratif personnelisé en utilisant les dimensions indiquées.

Haut du panneau

A. Avant - surface visible si installee
B. Côté de la charrière

Bas du panneau

A. Avant - surface visible si installee
B. Côté de la charmière

Installation du panneau personnelisé

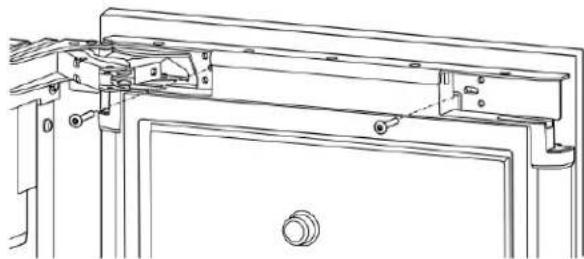

1. Retirer les vis et la bride métallique du haut en utilisant un tournevis cruciforme et les garder de côte. Passer cette étape et poursuivre avec l' étape 4 si l'inversion de la porte a été effectue.

1. Retirer les capuchons supérieur et inférieur en utilisant le tournevis à tête cruciforme et les garder de côté.

1. Replacer le support de métal du haut en utilisant les vis rétiées à l'étape 1.

1. Coller le panneau personnelé sur la porte en utilisant des morceaux d'adhesifs recto verso et en poussant doucement.
   e Ajuster la hauteur du panneau pour l'aligner avec les armoires. Appuyer fermement le panneau contre la porte.

1. À partir de l'intérieur de la porte, installer les vis à bois dans les fentes du support en métal. Continuer avec l'étape 11 de la section « Mettre de niveau et sécuriser »

1. Effectuer l'ajustement gauche-droite du panneau pour obtenir l'espace désire de chaque côté. Installer les vis restantes sur le panneau de porte en passant par les supports. REMARQUE: S'assurer que le panneau est aligné avec les armoires avant d'installer les vis restantes pour fixer le panneau de porte.

1. Replacer les embouts du haut et du bas dans la porte. Fixer l'embout du bas à l'aide de la vis en passant par le trou de bride en métal du bas.

2. À l'aide du foret de 1/8 po, percer les trouss dans les armoires. la Ils permettent d'utiliser des vis 8-18 x 0,750.

3. À l'aide d'un tournevis Torx T20, visser la grille auxiliaire aux armoires.

REMARQUE : Pour l'entretien futur de la machine à glaçons, la grille auxiliaire doit être enlevée de l'armoire avant l'appareil.

Liste de Vérification pour l'Installation de la Machine à Glaçons

Liste de Verification pour l'Installation de la Machine à Glaçons

Important: Cette liste de contrôle vise à vérifier qu'aucune partie de l'installation n'a été néligible. Pour garantir une installation correcte, les instructions d'installation du Guide d'Utilisation et d'Entretien doivent être suivies. Se référer à la section assistance et service du Guide d'Utilisation et d'Entretien pour toute question ou problème.

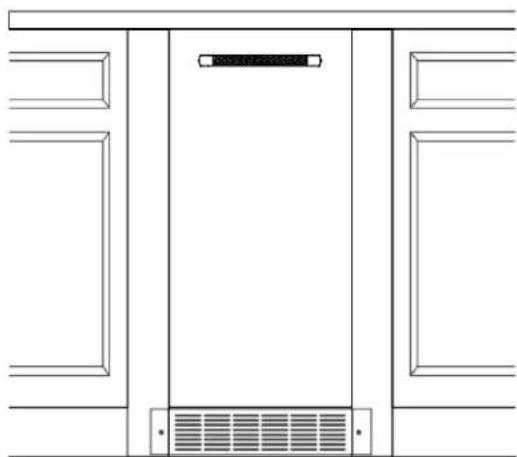

Installation de la grille auxiliaire

La grille auxiliaire incluse peut être utilisé pour aligner la grille inférieure avec le reste des armoires (sans bloquer la ventilation de la machine à glaçons).

Outils requisite :

Tournevis Torx T20
Perceuse et foret de 1/8 po

1. D'abord, effectuer toutes les étapes pour installer etmettre de niveau la machine a glacons dans l'armoire. S'assurer que la machine a glacons est en affleurement avec les armoires adjacentes.
2. Deballer la trousse en enlevant le coussinet extérieur et en jetsant tout le matériel d'emballage.
3. Retirer les vis collées dans la partie interieure de la grille auxiliaire.
4. Placer la grille dans l'armoire. Aligner les parties pour que le motif de grilles de la grille auxiliaire corresponde à celui de la grille inférieure de la machine à glaçons.
5. Centre la grille auxiliaire avec la découpe de la machine à glaçons. Marquer sur les armoires les emplacements des trous de chaque côte de la grille auxiliaire.

La machine est-elle d'aplomb?
La conduite d'eau est-elle connectee a une alimentation en eau et le robinet d'alimentation en eau est-il ouvert?
Le drain est-il correctement raccordé et la conduite de vidange est-elle exemple de pris?

Remarque: Si un drain par gravité n'est pas disponible, une pompe accessoire doit être utilisée. Appeler le revendeur ou le numéro du service à lacliente situé dans votre Guide d'Utilisation et d'Entretien.

Les raccords d'eau et de vidange ont-ils ete examines pour deceler des fuites? Tous les matieresd emballage internes ont-ils ete retires?.
L'applieil est-il branchéa une prise a 3 alveoles alimentee en courant et reliée à la terre?
Y a-1-1 sulfisamment d'espace devant le garde-pieds pour la ventilation? Le nettoyage regulier est important. Se referrer aux etapes.

Remarque: Le nettoyant pour machine à glaçons peut être commandé en appelant le nombre qui se trouve dans votre Guide d'Utilisation et d'Entretien.
La machine a-t-elle ete allumee et verifiee pour son bon fonctionnement?

Remarque: La machine fonctionne en mode chasse d'eau lors de la première mise en marche pendant environ 5 à 10 minutes. Attendez 35 minutes pour confirmer la récolte de glace.

NOTES

NOTES

NOTES

NOTES

NOTES

NOTES
