FO 3520 - Cuisinière Orbegozo - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de cuisinière	Cuisinière à gaz
Nombre de foyers	4 foyers
Puissance totale	8 kW
Dimensions (L x P x H)	60 x 60 x 85 cm
Matériau de la surface	Émail
Type de four	Four à gaz
Capacité du four	50 L
Fonctionnalités du four	Gril, convection
Système de sécurité	Dispositif d'arrêt de gaz
Utilisation	Idéale pour la cuisson de plats variés
Entretien	Nettoyage de la surface émaillée, entretien régulier du four
Consommation énergétique	Énergétiquement efficace pour un usage domestique
Accessoires inclus	Grille, plat à four

FOIRE AUX QUESTIONS - FO 3520 Orbegozo

Comment allumer la cuisinière Orbegozo FO 3520 ?

Pour allumer la cuisinière, tournez le bouton de commande sur la position souhaitée et appuyez sur le bouton d'allumage. Assurez-vous que le gaz est ouvert.

Que faire si la flamme s'éteint pendant la cuisson ?

Si la flamme s'éteint, éteignez immédiatement le gaz et attendez quelques minutes avant de réessayer. Vérifiez également que le brûleur est propre et bien monté.

Comment nettoyer les grilles de la cuisinière ?

Les grilles peuvent être nettoyées avec de l'eau chaude savonneuse. Évitez les produits abrasifs qui pourraient rayer la surface.

La cuisinière ne chauffe pas suffisamment, que faire ?

Vérifiez que le réglage de la chaleur est correct et que le brûleur est propre. Si le problème persiste, contactez le service client.

Y a-t-il une fonction de sécurité sur la cuisinière ?

Oui, la cuisinière Orbegozo FO 3520 est équipée d'un dispositif de sécurité qui coupe le gaz en cas d'extinction de la flamme.

Comment régler la hauteur des pieds de la cuisinière ?

Pour régler la hauteur, dévissez les pieds à l'aide d'une clé et ajustez-les à la hauteur désirée avant de les resserrer.

Où puis-je trouver le manuel d'utilisation de la cuisinière ?

Le manuel d'utilisation est généralement fourni avec le produit. Vous pouvez également le télécharger sur le site officiel d'Orbegozo.

Quelle est la garantie de la cuisinière Orbegozo FO 3520 ?

La cuisinière est généralement couverte par une garantie de 2 ans. Vérifiez les détails spécifiques dans le manuel ou sur le site d'Orbegozo.

Comment signaler un problème avec ma cuisinière ?

Pour signaler un problème, contactez le service client d'Orbegozo avec les détails de votre problème et le numéro de série de votre produit.

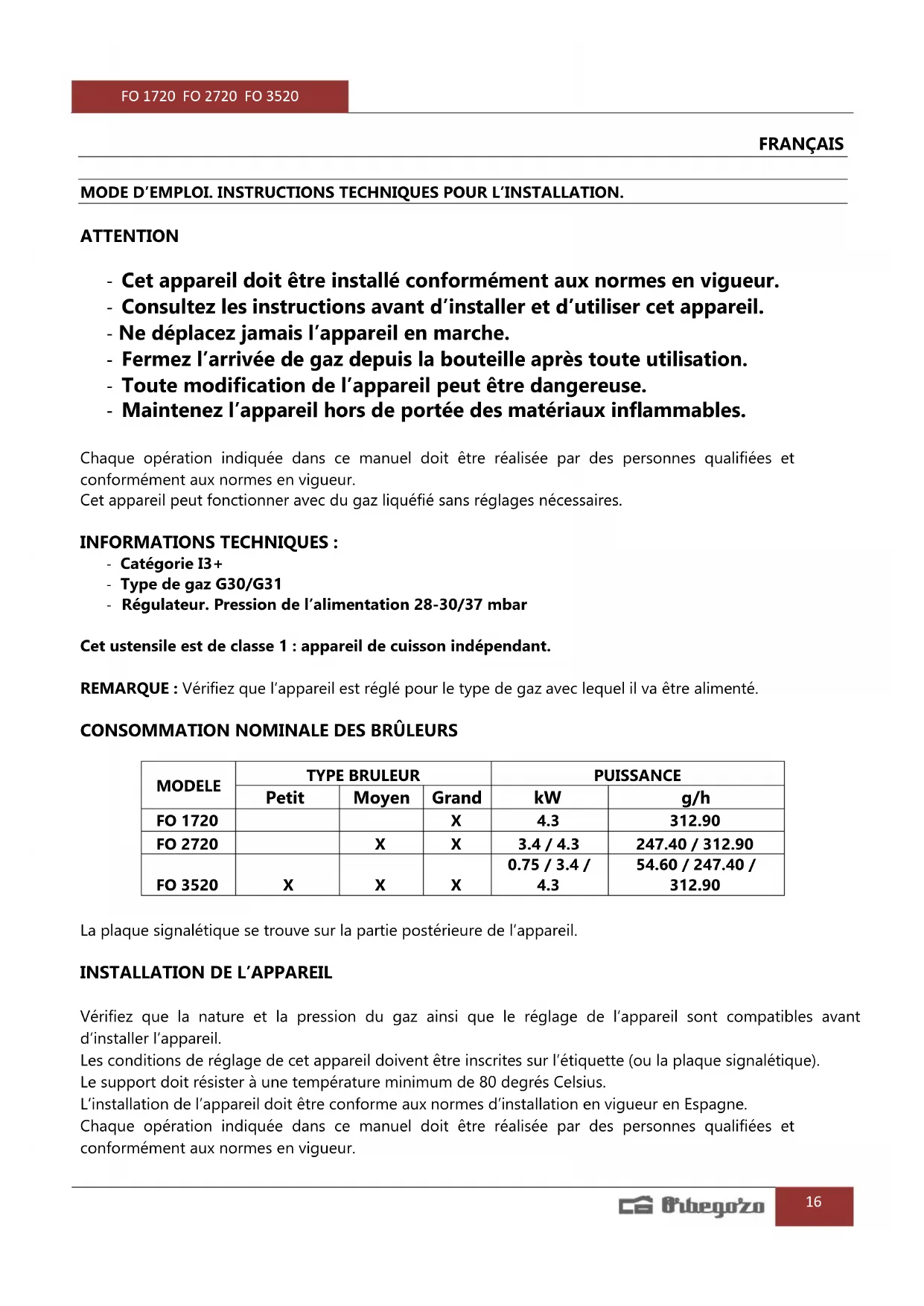

MODE D'EMPLOI FO 3520 Orbegozo

Veuillez dire attentivement ce manuel avant d'utiliser cet apparéil et conservez-le pour toute consultation future. C'est la seule façon d'obtenir les autres résultats et une sécurité optimale d'utilisation.

• Cet apparéil doit être installé conformément aux normes en vigueur.
• Consultez les instructions avant d'installer et d'utiliser cet apparéil.
• Ne déplacez jamais l'appareil en marche.
• Fermez l'arrivée de gaz depuis la bouteille après toute utilisation.
• Toute modification de l'appareil peut etre dangereuse.
• Maintenez l'appareil hors de portée des matériaux inflammables.

Chaque opération indiquée dans ce manuel doit être réalisée par des personnes qualifiées et conformément aux normes en vigueur.

Cet apparéil peut fonctionner avec du gaz liquéfié sans réglages nécessaires.

INFORMATIONS TECHNIQUES :

• Categorie I3+
• Type de gaz G30/G31
• Régulateur. Pression de l'alimentation 28-30/37 mbar

Cet ustensile est de classe 1 : apparéil de cuisson indépendant.

REMARQUE : Vérifiez que l'appareil est régle pour le type de gaz avec lequel il va été alimenté.

CONSOMMATION NOMINALE DES BRULEURS

MODELE	TYPE BRULEUR			PUISSANCE
	Petit	Moyen	Grand	kW	g/h
FO 1720			X	4.3	312.90
FO 2720		X	X	3.4 / 4.3	247.40 / 312.90
FO 3520	X	X	X	0.75 / 3.4 / 4.3	54.60 / 247.40 / 312.90

La plaque signalétique se trouve sur la partie postérieure de l'appareil.

INSTALLATION DE L'APPAREIL

Vérifiez que la nature et la pression du gaz ainsi que le réglage de l'appareil sont compatibles avant d'inverterer l'appareil.

Les conditions de réglage de cet apparéil doivent être inscrites sur l'étiquette (ou la plaque signalétique).

Le support doit résister à une température minimum de 80 degrés Celsius.

L'installation de l'appareil doit être conforme aux normes d'installation en vigueur en Espagne.

Chaque opération indiquée dans ce manuel doit être réalisée par des personnes qualifiées et conformément aux normes en vigueur.

RACCORD DU GAZ

Cet apparéil porte une étiquette sur la partie supérieure de la cusinière à gaz, compteant l'indication et la pression du gaz.

Vérifiez que l'appareil est préparé pour le type de gaz et la pression dont vous disposez avant de l'allumer.
Voudevasse posseder les éléments suivants pour que le rechaud fonctionne:

• 1 Bouteille de gaz, embouteillée par des Distributeurs officiels uniquement, selon le gaz indiqué sur la plaque signalétique.
• 1 Régulateur de pression homologué et indiqué sur la plaque signalétique.
• 1 Tuyau flexible normalisé pour le gaz, d'une longueur maximum d'1,5 m.
• 2 brides de fixation pour le tuyau flexible.

Branchez le tuyau flexible sur l'embout d'arrivée de gaz au réchaud et au régulateur en assurant l'étanchéité grâce aux 2 brides de fixation.

Placez la bouteille sur une surface stable et montez le régulateur sur la cette dernière. Vérifiez que le tuyau flexible n'est pas en contact avec la cusinière et qu'il ne risque pas d'être tordu. Lorsque vous avez ouvert le régulateur, vérifiez qu'il n'y ait pas de fuite de gaz en appliquant de l'eau savonneuse à l'aide d'un pinceau sur l'union du tuyau flexible avec la cusinière et le régulateur. L' apparition de bulles indique une fuite de gaz.

Vou des nez rempacer la bouteille loin de toute source de produits inflammables.

CONTRÔLE D'ÉTANCHÉITE

Il est important de contrôler l'étanchéité des raccords lorsque vous avez branché le gaz. Pour ce faire, passez de l'eau savonneuse sur les points d'union, l' apparition de bulles indique une fuite.

N'UTILISEZ JAMAIS DE FLAMMES POUR CHERCHER UNE FUITE DE GAZ

AVERTISSEMENTS POUR L'UTILISATION

Vérifiez que les têtes des brûleurs sont correctement positionnées si le rechaud a été déplace. L'appareil fonctionne avec du gaz BUTANE ou PROPANE 28-30/37 mbar.

• L'appareil et la bonbonne de gaz doivent être placés sur un support plat, dans un endroit éloigné des matériaux inflammables.
• Protégez la bonbonne des rayons directs du soleil et de l'appareil.
• Les bonbonnes ne doivent pas etre entropesés dans cette maison, dans un endroit sans aération ou dans un sous-sol.
• Cet apparéil n'est pas destiné aux personnes (enfants inclus) dont les capacities physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience ou de savoir nécessaire du produit, sauf si elles sont surveillées par une personne compétente pendant l'utilisation.
• Les enfants doivent être surveillés pour ne pas journé avec l'appareil.
• PRECAUTION: Pour leur sécurité, ne laissez pas le matériel d'emballage à la portée de vos enfants (sacs plastiques, carton, polyethylene, etc.).

ATTENTION: ne déplacez pas l'appareil en marche ou s'il est encore chaud.

• Remplacez les tuyaux de gaz abimés ou poreux avant la date de péremption indiquée sur le tuyau. Ces derniers ne doivent pas être tordus ni tendus. ILS NE DOIVENT ENTRE REN contact avec aucune partie chaude.
• Les opérations de réparation et d'entretien doivent être réalisées par le personnel spécialisé.
• Toute modification ou altiereation peut etre dangereuse.

Le débit d'air nécessaire à la combustion doit être au minimum de 2,0m^3 /h pour chaque kW.

AVERTISSEMENT :

LES PARTIES ACCESSIBLES PEUVENT ATTEINDRE DES TEMPERATURES TRES ELEVÉES! MAINTENEZ L'APPAREIL HORS DE PORTÉE DES ENFANTS.

AVERTISSEMENT : Éteignez immédiatement le brûleur ou le après toute utilisation.

SI VOUS REMARQUEZ UNE ODEUR DE GAZ :

• Éteignez le brûleur
• Coupe l'arrivée de gaz de l'appareil (robinet de la bonbonne).
• Contactez le fournisseur de gaz ou le personnel spécialisé.

Le support ne doit jamais être composé de matériaux inflammables et doit résister à une température d'au moins 90^ C.

Avertissement : Nous vous conseillons de contrôle que votre apparéil a été correctement installé. De plus, il convient de faire contrôle l' apparéil au moins une fois par an pour examiner l'état du tuyau de raccord, des robinets, etc.

ENTRETIEN (par le personnel qualifié)

• Fermez le robinet d'arrivée du gaz avant de réaliser tout type d'opération.
• Contrôlez régulierement l'etat du tuyau flexible et remplacez-le lorsqu'il le faut (date de péremption).
• Contrôlez les robinets des brûleurs une fois par an pour un fonctionnement correct et en cas de besoin, REMPLACEZ-LES de la manière suivant: _ fermez l'arrivée de gaz _ retirez les brûleurs _ déplacez les couvercles recouvrant les vis du dessus de la cusinière _ dévissez les couvercles et remplacez-les.

Vérifiez qu'il n'y ait pas de fuite de gaz après avoir réalisé cette opération.

INDICATIONS POUR L'UTILISATEUR. UTILISATION ET ENTRETIEN.

ATTENTION

• Cet apparéil doit être installé conformément aux normes en vigueur.
• Consultez les instructions avant d'installer et d'utiliser cet apparéil.
• Ne déplacez jamais l'appareil en marche.
• Fermez l'arrivée de gaz depuis la bouteille après toute utilisation.
• Toute modification de l'appareil peut etre dangereuse.
• Maintenez l'appareil hors de portée des matériaux inflammables.

La capacité de la bouteille ne peut pas dépasser les 10kg

La plaque signalétique se trouve sur la partie postérieure de l'appareil.

AVERTISSEMENTS POUR L'UTILISATION

Vérifiez que les têtes des brûleurs sont correctement positionnées si le rechaud a été déplaced.

L'appareil fonctionne avec du gaz BUTANE ou PROPANE 28-30/37 mbar.

• L'appareil et la bonbonne de gaz doivent être placés sur un support plat, dans un endroit éloigné des matériaux inflammables.
• Protégez la bonbonne des rayons directs du soleil et de l'appareil.
• Les bonbonnes ne doivent pas etre entreprises dans votre maison, dans un endroit sans aération ou dans un sous-sol.
• Cet apparéil n'est pas destiné aux personnes (enfants inclus) dont les capacities physiques, sensorielles ou mentalles sont réduites ou qui manquent d'expérience ou de savoir nécessaire du produit, sauf si elles sont surveillées par une personne compétente pendant l'utilisation.
• Les enfants doivent être surveillés pour ne pas journé avec l'appareil.
• PRECAUTION: Pour leur sécurité, ne laissez pas le matériel d'emballage à la portée de vos enfants (sacs plastiques, carton, polyethylene, etc.).

ATTENTION: ne déplacez pas l'appareil en marche ou s'il est encore chaud.

• Remplacez les tuyaux de gaz abimés ou poreux avant la date de péremption indiquée sur le tuyau. Ces derniers ne doivent pas être tordus ni tendus. ILS NE DOIVENT ENTRE REN contact avec aucune partie chaude.

• Les opérations de réparation et d'entretien doivent être réalisées par le personnel spécialisé.

• Toute modification ou alération peut être dangereuse.

Le débit d'air nécessaire à la combustion doit être au minimum de 2,0m^3 /h pour chaque kW.

AVERTISSEMENT :

LES PARTIES ACCESSIBLES PEUVENT ATTEINDRE DES TEMPERATURES TRÉ ÉLEVÉES! MAINTENEZ L'APPAREIL HORS DE PORTÉE DES ENFANTS.

AVERTISSEMENT : Éteignez immédiatement le brûleur ou le après toute utilisation.

SI VOUS REMARQUEZ UNE ODEUR DE GAZ :

• Éteignez le brûleur
• Coupe l'arrivée de gaz de l'appareil (robinet de la bonbonne).
• Contactez le fournisseur de gaz ou le personnel spécialisé.

Le support ne doit jamais être composé de matérielux inflammables et doit résister à une température d'au moins 90^ C.

Avertissement : Nous vous conseillons de contrôle que votre apparéil a été correctement installé. De plus, il convient de faire contrôle l' apparéil au moins une fois par an pour examiner l'état du tuyau de raccord, des robinets, etc.

Le fabriquant nie toute responsabilité en cas d'installation ou d'utilisation incorrecte de l'appareil.

AVERTISSEMENT: Éteignez immédiatement le brûleur après avoir utilisé l'appareil.

CHARACTERISTIQUES

1. Allumage electronic automatique. Le gaz est enflammé par une étincelle provenant d'un élément piézo-électrique spécial. Pas de piles ou des allumettes sont nécessaires.
2. Attractive plaque supérieure concu, fabriqué en acier inoxydable.
3. Chaleur thermique elevée et efficaces brûleurs.
4. Gros trépieds. Vous pouvez accueillir une grande casserole et poële tout en même temps.
5. Chapeau de brûleur amovible pour un nettoyage facile et l'entretien.
6. FO 1710: 1 grand brûleur; FO 2710: 2 brûleurs, grand et moyenne; FO 3510, 3 brûleurs, grande, moyenne et petite.

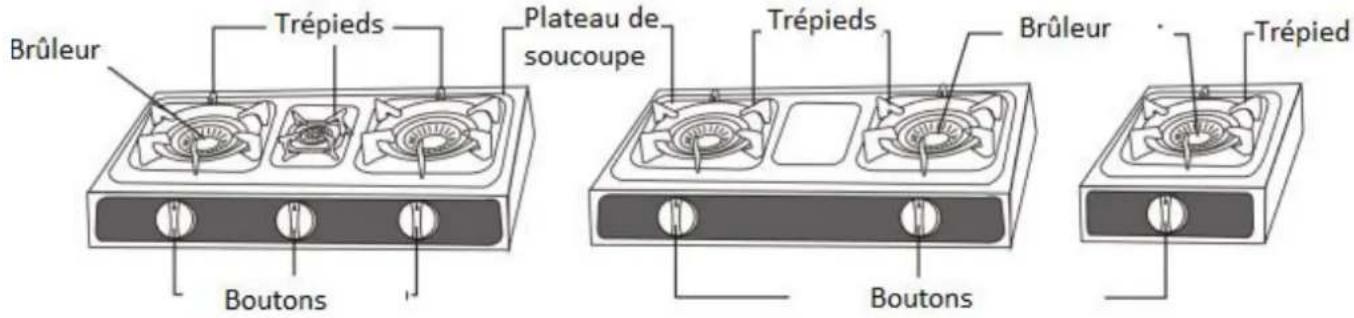

PREPARATION

1. Lorsque déballé, assurez-vous que toutes les parties de la cuisine à gaz sont inclus.
2. Faites correspondre correctement votre bouteille de gaz et régulateur de gaz.
3. Placez Your cuisiniere a gaz sur une surface plane et ferme.
4. Installez brûleurs à leur place, chaque brûleur correctifs en creux de sa taille.
5. Placez les plateaux de soucoupe sur sa place, fixant dans sa taille
6. Placez les trépieds sur le dessus des cuves d'une soucoupe.

COMMENT UTILISER

Pour allumer les brûleurs:

1. Vous pouvez trouver chaque bouton en face de chaque brûleur.
2. Ouvrez le robinet de gaz principal de la bouteille de gaz. Poussez doucement le bouton de contrôle du gaz et tournez vers la gauche jusqu'à ce que vous entendiez l'allumageblick. De cette façon, le bruleur est allumé. Repetez cette procédure si l'allumage échoue la première fois.
3. Allumage initial sera simultanement allumer le petit bruleur interieure et grande bruleur extérieur. Pour utiliser le petit bruleur interne seulement, tournez le bouton à la position MIN.
4. Reglez la flamme en fonction de cuisson en tournant le bouton entre la position "ON" et la position "OFF".

EMPLOI DU RÉCIPIENT

Il convient d'utiliser le point de cuisson le mieux approprié en fonction du diamètre de la casserole. La flamme ne doit pas etre plus grande que le fond de la casserole. Couvre le recipient avec le couvercle pour economiser de I'energie lorsque cela est possible.

Diamètre conseillé du récipient
Brûleur	Ø Récipient
Grand	26-32cm
Moyan	20-26cm
Petit	14-18cm

ATTENTION : UTILISEZ TOUJOURS DES GANTS DE PROTECTION LORSQUE VOUS MANIPULEZ LES ÉLÉMENTS PARTICULIERÉMENT CHAUDS.

RéGLAGE DE LA FLAMME

La flamme est régliable. La manette présente les symboles suivants :

ETEINT
MAXIMUM
MINIMUM

EXTINCTION DES BRULEURS

Tournez complètement la manette vers la droite en position « OFF » après la cuisson et fermez l'arrivée de gaz depuis la bonbonne.

ATTENTION : LES PARTIES PROTEGÉES PAR LE FABRIQUANT NE PEUVENT ÉTRE MANIPULÉES PAR L'UTILISATEUR.

NETTOYAGE-ENTRETIEN

Il convient de nettoyer l'appareil régulierement et avec soin comme indiqué par la suite pour qu'il reste en bon état :

• Parties émailées ou peintes : lavez à l'aide d'eau et de savon puis rincez et séchez avec un chiffon doux. N'utilisez jamais de substances abrasives.

• Parties chromées : lave à l'aide d'eau et de savon puis rincez et séchez. Utilisez des déterments liquides, équats en cas de besoin, mais enaucun cas de produits abrasifs.

• Brûleur : lavez à l'aide d'eau et de savon puis séchez : vérifie que tous les orifices du couvercle soient propres et non obstrués après les avoir lavés.

• Nettoyez les parties du brûleur auxquelles vous avez accès après toute utilisation.

• Ne laissez pas de résidus eventuels sur la surface.

• ATTENTION : n'utilisez jamais de produits détergents abrasifs.

• Rangez le rechaud dans son emballage et conservez-le dans un endroit sec et propre si vous ne l'utilise pas pour une longue durée.

• Si les orifices des brûleurs et du tuyau Venturi sont obstrués, n'utilise jamais d'objets métalliques pour les déboucher. Le diamètre des orifices risque d'être agrandi et de provoquer un mauvais fonctionnement de l'appareil. Utilisez de l'air compré par exemple.

• Contactez l'installateur ou un technician agree en cas de problème technique.

• Les composants ainsi que toute partie du réchaud peuvent uniquement être replacés par un technicien agréé.

AVERTISSEMENT

• Si les robinets s'ouvrent ou se ferment avec difficulté, vous ne devez pas les forcer mais appeler le service technique.
• Vérifiez régulierement l'etat du raccord du gaz et remplacez-le en cas de besoin.
• Fermez le robinet général de gaz si vous n'utilise pas l'appareil pour une longue durée.

MODELE	TYPE BRULEUR			PUISSANCE
	Petit	Moyen	Grand	kW	g/h
FO 1720			X	4.3	312.90
FO 2720		X	X	3.4 / 4.3	247.40 / 312.90
FO 3520	X	X	X	0.75 / 3.4 / 4.3	54.60 / 247.40 / 312.90

GARANTIE

Cet appeareil est couvert et bénéficia de la garantie légale conformément à la législation en vigueur à compter de la date d'achat. Conservez le reçu d'achat pour pouvoir faire valeur libre ou sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauln : https://orbegozo.com/assistencia-technica/

Pour tout type de requête, doute ou incident, vous pouvez nous contacter via notre e-mail indiqué sur la page principale de ce manuel ou via notre service d'assistance technique à https://orbegozo.com/contacto/

Orbegozo n'est pas responsable des composants et accessoires soumis à l'usage due à l'utilisation, ainsi que des composés périssables ou de ceux qui se sont déterminés en raison d'une mauvaise utilisation. Il ne sera pas non plus tenu responsable si le propriétaire a modifié techniquement l'appareil. Consultez les conditions légales sur notre site.
