PFR 28 A2 - Nettoyeur haute pression PARKSIDE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Nettoyeur haute pression pour terrasse
Marque	Parkside
Modèle	PFR 28 A2
Usage prévu	Nettoyage des sols et surfaces murales
Pression de fonctionnement	11,5 MPa (1668 psi)
Pression admissible max	17 MPa (2465 psi)
Débit max	450 l/h
Température d'entrée max	60 °C (140 °F)
Compatibilité nettoyeurs	Parkside PHD 100*, 110, 135, 150, 170 (sauf PHD 100 année 2009)
Adaptateur compatible	Oui, compatible avec d'autres marques
Type de buse	Tuyères pivotantes
Réglage de pression	Oui, via régulateur de pression rotatif
Raccordement	Baïonnette, adaptateur inclus
Élément de prolongation	Inclus pour zone de travail étendue
Garantie	3 ans
Entretien	Sans entretien
Nettoyage	Brosse douce ou chiffon légèrement humide
Rangement	Dans un local à l'abri du gel
Sécurité	Ne pas diriger le jet sur personnes, animaux ou équipement électrique
Accessoires inclus	Adaptateur, élément de raccordement, élément de prolongation, notice

FOIRE AUX QUESTIONS - PFR 28 A2 PARKSIDE

Comment raccorder l'appareil au nettoyeur haute pression ?

Vissez l'élément de raccordement (5) à l'élément de raccordement pivotant (6). Si nécessaire, ajoutez l'élément de prolongation (4) par raccord à baïonnette. Raccordez le pistolet du nettoyeur haute pression Parkside sur le raccord à baïonnette. Pour d'autres marques, utilisez l'adaptateur (1).

Puis-je utiliser cet appareil avec un nettoyeur d'une autre marque ?

Oui, grâce à l'adaptateur (1) fourni, l'appareil est compatible avec les nettoyeurs haute pression courants d'autres fabricants. Vissez l'écrou-raccord (2) de l'adaptateur sur le pistolet du nettoyeur.

Quelle pression maximale l'appareil peut-il supporter ?

La pression admissible maximale est de 17 MPa (2465 psi). L'appareil est conçu pour une pression de fonctionnement nominale de 9 à 17 MPa (90-170 bars).

Comment régler la pression du jet ?

Tournez le régulateur de pression (9) dans le sens horaire pour augmenter la pression (+) et dans le sens antihoraire pour la réduire (-). Cela modifie également la vitesse de rotation des buses.

L'appareil est-il adapté au nettoyage des fenêtres ?

Non, l'appareil n'est pas adapté au nettoyage des fenêtres. Il est conçu exclusivement pour les sols et les surfaces murales.

Que faire si l'appareil ne fonctionne pas correctement ?

Vérifiez d'abord le raccordement au nettoyeur haute pression. Assurez-vous que les pièces sont correctement enclenchées. Si le problème persiste, contactez le service après-vente Parkside aux coordonnées indiquées dans la notice.

Comment entretenir l'appareil ?

L'appareil est sans entretien. Nettoyez-le avec une brosse douce ou un chiffon légèrement humide sans utiliser de solvants. Rangez-le dans un endroit sec et à l'abri du gel.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange et accessoires sont disponibles sur le site www.grizzly-service.eu. Référez-vous au numéro d'article indiqué dans la notice, par exemple l'adaptateur (1) réf. 30300513.

Quelle est la durée de la garantie ?

La garantie est de 3 ans à compter de la date d'achat. Conservez le ticket de caisse comme justificatif. La garantie couvre les défauts de matériel et de fabrication.

Puis-je utiliser l'appareil pour nettoyer des murs ?

Oui, l'appareil est conçu pour nettoyer les surfaces murales. Tenez-le par la poignée (8) et ne dirigez pas le jet vers les coins ouverts. Déclenchez le jet uniquement lorsque l'appareil est en contact avec la surface.

MODE D'EMPLOI PFR 28 A2 PARKSIDE

Traduction des instructions d'origine

IAN 327190_1904

DE AT CH

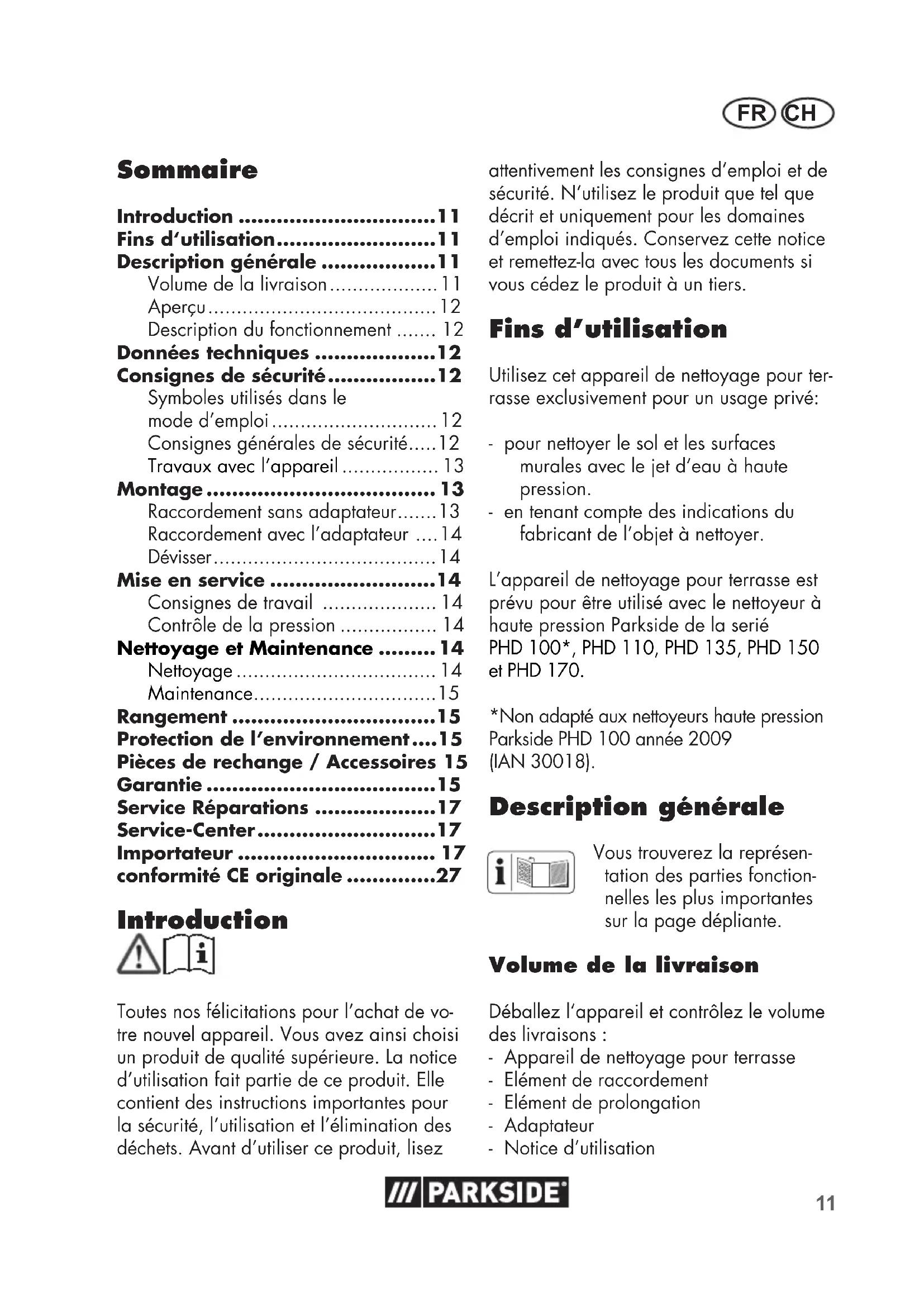

Avant de dire le mode d'emploi, ouvre la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

T CH

Fins d'utilisation 11

Description générale 11

Volume de la livraison 11

Apercu 12

Description du fonctionnement 12

Données techniques 12

Consignes de sécurité 12

Symbolesutilisés dans le mode d'emploi 12

Consignes generales de sécurité....12

Travaux avec I'appareil 13

Montage 13

Raccordement sans adaptateur.....13

Raccordement avec I'adaptateur .... 14

Dévisser 14

Mise en service 14

Consignes de travail 14

Contrôle de la pression 14

Nettoyage et Maintenance 14

Nettoyage 14

Maintenance. 15

Rangement 15

Protection de l'environnement....15

Pièces de rechange / Accessoires 15

Garantie 15

Service Réparations 17

Service-Center. 17

Importateur 17

conformité CE originale 27

Introduction

Toutes nos félicitations pour l'achat de vous nouvel applériel. Vous avez ainsi choisi un produit de qualité supérieure. La notice d'utilisation fait partie de ce produit. Elle contient des instructions importantes pour la sécurité, l'utilisation et l'élimination des déchets. Avant d'utiliser ce produit, lisez

attentivement les consignes d'emploi et de sécurité. N'utilisez le produit que tel que décrit et uniquement pour les domaines d'emploi indiqués. Conserve cette notice et remettez-la avec tous les documents si vous cédez le produit à un tiers.

Fins d'utilisation

Utilisez cet apparéil de nettoyage pour terrasse exclusivement pour un usage privé:

• pour nettoyer le sol et les surfaces murales avec le jet d'eau à haute pression.

• en tenant compte des indications du fabricant de l'objet à nettoyer.

L'appareil de nettoyage pour terrasse est prevu pour etre utilise avec le nettoyeur a haute pression Parkside de la serié PHD 100*,PHD 110,PHD 135,PHD 150 et PHD 170.

*Non adapté aux nettoyeurs haute pression Parkside PHD 100 année 2009 (IAN 30018).

Description générale

Vous trouvrez la representation des parties fonctionnelles les plus importantes sur la page dépliante.

Volume de la livraison

Déballez l'appareil et contrôle le volume des livraisons :

Appareil de nettoyage pour terrasse
- Élement de raccordement
- Élement de prolongation
-Adaptateur
- Notice d'utilisation

Aperçu

1 Adaptateur

2 L'écrou-raccord de adaptateur

3 L'ecrou-raccord

4 Élement de prolongation

5 Element de raccordement

6 Elément de raccordement pivotant

7 Boitier

8 Poignée

9 Regulateur de pression

Description du fonctionnement

L'appareil de nettoyage pour terrasse est adapté au nettoyage haute pression des sols et des surfaces murales, sans projection d'eau. Une puissant force de nettoyage est obtenue par les tuyères pivotantes.

L'adaptateur est compatible avec des nettoyeurs haute pression courants d'autres fabricants.

Données techniques

Nettoyage pour terrasse PFR 28 A2

Adapté pour des appareils avec les indications de puissance suivantes:

Pressure de fonctionnement (p)
11,5 MPa / 1668 psi
Pression admissible (p max)
17 MPa / 2465 psi
Débit max. (Q max)
450 l/h
Température d'entrée (T max)
60 °C / 140 °F

L'appareil de nettoyage pour terrasse a etecou pour le nettoyeur a haute pression avec une pression nominale () de 9-17 MPa (90-170 bars).

Consignes de sécurité

Cette section traite des normes de sécurité essentielles en cas de travail avec le nettoyage pour terrasse.

Symboles utilisés dans le mode d'emploi

Symbole de danger et indications relatives à la prévention de dommages corporels ou matériels.

Symboles de remarque et informations permettant une(Meilleureutilisationde l'appareil.

Pictogrammes sur l'appareil

Prudence : vous évitezez ainsi accidents et blessures:

Lorsque l'appareil de nettoyage pour terrasse fonctionne, ne le saississez pas par en dessous.

Lire la notice d'utilisation.

Consignes générales de sécurité

• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficiair, par l'intérimédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil.

• Les personnes qui ne connaissent pas le mode d'emploi ne doivent pas utiliser l'appareil. Il est interdir aux personnes âgées moins de 16 ans de se servir de l'appareil.

Travaux avec l'appareil

isation non conforme, les nettoyeurs à haute pression peuvent être dangereux. Le jet ne doit pas'être dirigé sur des personnes, des animaux, de l'équipement électrique en fonctionnement ou sur l'appareil lui-même.

• Ne dirigez le rayon sur vous-même ou d'autres personnes pour nettoyer des habits ou des chaussures.

N'utilisez pas l'appareil, si d'autres personnes se trouvent a distance d'emploi a moins qu'ils ne portent des vetements protecteurs.

• Déclenchez le jet à haute pression uniquement si l'appareil de nettoyage pour terrasse se trouve au niveau de la surface à nettoyer.

• Prenez toutes les mesures appropriées pour tener les enfants éloignés de l'appareil lorsque celui-ci fonctionne.

• Eliminez le matériel d'emballage en respectant les consignes en vigueur.

N'utilisez pas l'appareil à proximite de liquides inflammables ou de gaz. En cas d'inobservation de cette consigne, il y a risque d'incendie ou d'explosion.

• Conservez l'appareil dans un endroit sec et hors de portée des enfants.

Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Assurez-vous que les enfants ne jouent pas avec l'appareil.
L'opérateur ou l'utilisateur est responsable des accidents ou des dommages causés aux autres personnes ou à leurs objets personnels.

Prudence! Vous évitez ainsi
d'endommager l'appareil et les
éventuelles conséquences
pouvant affecter les personnes:

• Ne convient pas au nettoyage de fenêtres.
• Ne travailliez pas avec un apparéil endommagé, incomplet ou sans consentement du fabricant de l' apparéil si celui-ci a été modifié.
• Protégez l'appareil du froid.
  Utilisez seulement des accessoires d'origine et ne modifiez pas l'appareil.

Montage

Raccordement sans adaptateur

1. Vissez I'element de raccord (5) à l'element de raccordement pivotant (6).

2. Si vous avez besoin d'une plus grande zone de travail vous pouvez utiliser l'objet de prolongation (4) en le fixant et en le tournant (raccord à baïonnanette) sur l'objet de raccord (5).

3. Le raccordement du PARKSIDE-nettoyeur à haute pression se fait au moyen du raccord à baïnonnette qui est connecté au pistolet pulverisateur du PARKSIDE-nettoyeur à haute pression.
4. Lorsque vous utilisez la vis d'element (4) extension I'ecrou (3) contre le pistolet.

Raccordement avec l'adaptateur

1. Raccordez l'adaptateur (1) à la rallonge (4) ou à l'élement de raccordement (5) et faites le pivoter de 90^ jusqu'à l'encliquetage (fermeture à baillonnette). Vissez l'écrou de raccord (3) de la rallonge (4) sur l'adaptateur (1).

2. Raccordez le pistolet pulverisateur (fermeture a baionnettes) et vissez l'ecrou de raccord (2) de I'adaptateur (1) sur le pistolet pulverisateur.

Dévisser

1. Desserrer l'écrou-raccord de adaptateur (2) d'avc l'adaptateur (1).

2. Desserrer I'ecrou-raccord (3) sur I'element d'extension (4).

3. Desserrer les fermétures en effectuant une pression et un pivotement de 90^ dans la direction opposée (fermeture a baïonnanette).

Mise en service

Consignes de travail

Faites attention à la force de recul du jet d'eau sortant. Ayez une position bien stable et tenez solidement le pistolet pulverisateur. Vous risqueriez, sinon, de blesser des personnes.

• Déclenchez le jet à haute pression uniquement si l'appareil de nettoyage pour terrasse se trouve au niveau de la surface à nettoyer.

Lorsque vous nettoyez des surfaces murales, tentez toujours l'appareil de nettoyage pour terrasse par la poignée (8).
- Ne dirigez pas l'appareil de nettoyage pour terrasse en direction des coins ouverts.
L'appareil de nettoyage pour terrasse n'est pas concu pour froter ou recurer.

Contrôle de la pression

1. Vous pouvez régler la pression du jet d'eau chaude qui s'échappe en tournant le régulateur de pression (9). En conséquence, la vitesse de rotation des buses Change.

2. Augmenter la pression (+) en tournant le régulateur de pression (9) dans le sens horaire. Reduire la pression (-) en tournant la relation dans le sens antihoraire de vis.

Nettoyage et Maintenance

Avant d'effectuer un travail sur l'appareil, débranchez le nettoyeur haute pression de la prise de courant. Il existe un risque electrocution ou un risque de blessures par des pièces mobiles.

Nettoyage

Conservez l'appareil toujours propre. N'utilisez aucun produit de nettoyage et / ou solvant.

Nettoyez l'appareil avec une Brosse douce ou un chiffon légarement humide.

Maintenance

L'appareil est sans entretien.

Rangement

Stockez le dans un local à l'abri du gel.

Protection de l'environnement

Respectez la reglementation relative à la protection de l'environnement (recyclage) pour l'élimination de l'appareil, des accessoires et de l'emballage.

Déposez l'appareil à un point de recyclage. Les pieces de plastique et de métal utilisées peuvent être triées selon leur nature et être ainsi recyclées. Demandez conseil sur ce point à notre centre de services.

Pièces de rechange / Accessoires

Vous obtiendrez des pieces de rechange et des accessoires à l'adresse www.grizzly-service.eu.

Si vous avez des problèmes lors du passage de la commande, merci d'utiliser le formulaire de contact.

Pour toute autre question, adressez-vous au "Service-Center" (voir page 17).

1 Adaptateur 30300513

Garantie

Chere cliente, cher client,
Ce produit bénéficia d'une garantie de 3 ans, valable à compter de la date d'achat. En cas de manques constatés sur ce produit, vous disposez des droits légaux contre le vendeur du produit. Ces droits légaux ne sont pas limités par notre garantie représentée par la suite.

Conditions de garantie

Le délambda de garantie débute avec la date d'achat. Veuillez conserveur soigneusement le ticket de caisse original. En effet, ce document vous sera réclamé comme preuve d'achat.

Si un defaulted de matériel ou un defaulted de fabrication se présente au cours des trois ans suivant la date d'achat de ce produit, nous réparons gratuitemment ou replçacons ce produit - selon notrechioix. Cette garantie suppose que l'appareil défectieux et le justificatif d'achat (ticket de caisse) nous soient presentés durant cette période de trois ans et que la nature du manque et la manière dont celui-ci est apparu soient explicités par écrit dans un bref courrier. Si le defaulted est couvert par notre garantie, le produit vous sera returné, réparé ou remplace par un neuf. Aucune nouvelle période de garantie ne débute à la date de la réparation ou de l'échange du produit.

Durée de garantie et demandé légale en dommages-intérêts

La durée de garantie n'est pas prolongée par la garantie. Ce point s'applique aussi aux pieces replacées et réparées. Les dommages et les manques eventuellement constatés des l'achat doivent immédiatement être signalés après le déballage.

FRCH

A l'expiration du début de garantie les réparations occasionnelles sont à la charge de l'acheteur.

Volume de la garantie

L'appareil a eté fabriqué avec soin, selon de sévères directives de qualité et il a été entièrement contrôle avant la livraison.

La garantie s'applique aux defaults de matériel ou aux defaults de fabrication. Cette garantie ne s'étend pas aux parties du produit qui sont exposées à une usure normale et peuvent être donc considérées comme des pieces d'usure (par exemple les courroies trapézoidales, les piles) ou pour des dommages affectant les parties fragiles (par exemple les commutateurs). Cette garantie prend fin si le produit endommagé n'a pas été utilisé ou entretenu d'une façon conforme. Pour une utilisation appropriée du produit, il faut impératifement respecter toutes les instructions citées dans le manuel de l'opérateur. Les actions et les domaines d'utilisation déconseillés dans la notice d'utilisation ou vis-à-vis desquels une mise en garde est émise, doivent absolument être évités.

Marché à suivre dans le cas de garantie

Pour garantir un traitement rapide de votre demande, veillez suivre les instructions suivantes :

Tenez yous pret a presenter, sur demande, le ticket de caisse et le numero d'identification (IAN 327190_1904) comme preuve d'achat.

• Vous trouvrez le numero d'article sur la plaque signalétique.

Si des pannes de fonctionnement ou d'autres manques apparaisent, prenez d'abord contact, par téléphone ou par e-Mail, avec le service après-venture dont les coordonnées sont indiquées ci-dessous. Vous recevrez alors des renseignements supplémentaires sur le déroulement de votre réclamation.

• En cas de produit défectueux vous pouvez, après contact avec notre service clients, envoyer le produit, franco de port à l'adresse de service après-vente indiquée, accompagné du justificatif d'achat (ticket de caisse) et en indiquant qu'elle est la nature du defaulted et quand celui s'est produit. Pour éviter des problèmes d'acceptation et des frais supplémentaires, utilisez absolument seulement l'adresse qui vous est donnée. Assurez-vous que l'expédition ne se fait pas en port du, comme marchandises embarchrantes, envoi express ou autre taxa spéciale. Veuillez renvoyer l'appareil, y compris tous les accessoires livrés lors de l'achat et prenez toute mesure pour avoir un emballage de transport suffisamment sur.

Service Réparations

Vous pouvez, contre paiement, faire exéçuter par notre service, des réparations qui ne font pas partie de la garantie. Nous vous envERRons volunteers un devis estimatif.

Nous ne pouvonsTRAITER que des appeareils qui ont ete correctement emballés et qui ont envoyes suffisamment affranchis.

Attention: veuilles renvoyer à notre agence de service votre apparéil nettoyé et avec une note indiquant le défaut constaté. Les apparéils envoyés en port dû - comme marchandises embarantes, en envoi express ou avec toute autre taxe spéciale ne seront pas acceptés.

Nous exécutons notamment la mise aux déchets de vos apparèils défectueux renvoyés.

Les pieces détachées indispensablees à l'utilisation du produit sont disponibles pendant la durée de la garantie du produit.

Service-Center

FR Service France

Tel.: [phone]

E-Mail: [e-mail]

IAN 327190_1904

CH Service Swisse

Tel.: [phone]

(0,08 CHF/Min.)

Veuillez noter que I'adresse suivante n'est pas une adresse de service après-vente.

Contactez d'abord le service après-vente cite plus haut.

FR CH Traduction de la déclaration de conformité CE originale

Nous certifiés par la présente que le modèle nettoyage pour terrasse série PFR 28 A2 Numéro de série 201909000001 - 201909029500 est conforme depuis l'année de construction 2019 aux directives UE actuellement en vigueur:

2006/42/EC

Le fabricant assume seul la responsabilité d'établier la présente déclaration de conformité : CE Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim / 30.09.2019 Germany Christian Frank Charge de documentation

2019-08-30 rev02-op
