MODE D'EMPLOI PHE 85 Orbegozo

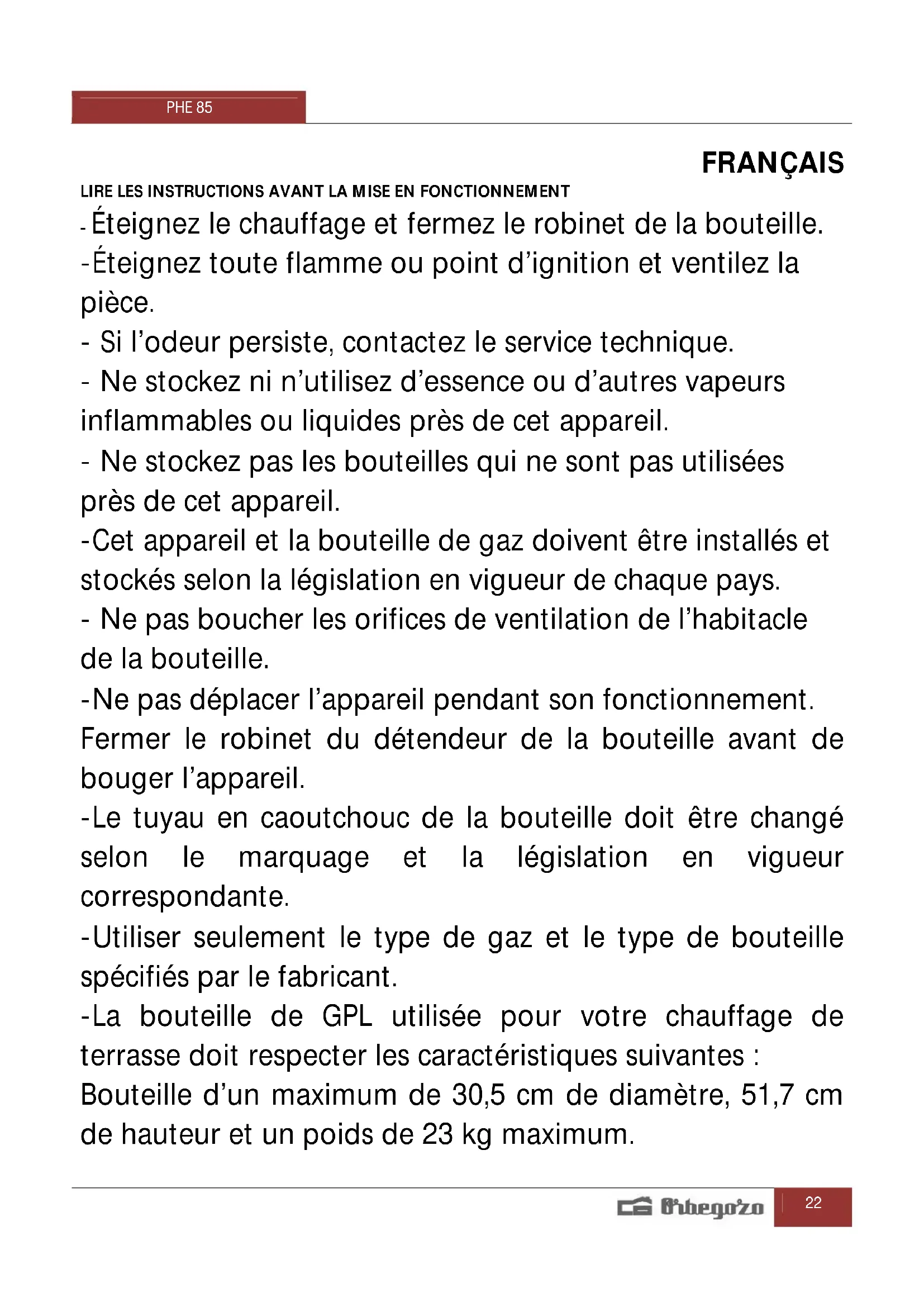

FRANÇAIS LIRE LES INSTRUCTIONS AVANT LA MISE EN FONCTIONNEMENT - Éteignez le chauffage et fermez le robinet de la bouteille. -Éteignez toute flamme ou point d’ignition et ventilez la pièce. - Si l’odeur persiste, contactez le service technique. - Ne stockez ni n’utilisez d’essence ou d’autres vapeurs inflammables ou liquides près de cet appareil. - Ne stockez pas les bouteilles qui ne sont pas utilisées près de cet appareil. -Cet appareil et la bouteille de gaz doivent être installés et stockés selon la législation en vigueur de chaque pays. - Ne pas boucher les orifices de ventilation de l’habitacle de la bouteille. -Ne pas déplacer l’appareil pendant son fonctionnement. Fermer le robinet du détendeur de la bouteille avant de bouger l’appareil. -Le tuyau en caoutchouc de la bouteille doit être changé selon le marquage et la législation en vigueur correspondante. -Utiliser seulement le type de gaz et le type de bouteille spécifiés par le fabricant. -La bouteille de GPL utilisée pour votre chauffage de terrasse doit respecter les caractéristiques suivantes : Bouteille d’un maximum de 30,5 cm de diamètre, 51,7 cm de hauteur et un poids de 23 kg maximum.PHE 85

-En cas de vents violents, prendre les précautions adéquates pour éviter l’inclinaison et la chute du chauffage. -N’utilisez pas le chauffage de terrasse à l’intérieur car il pourrait causer des dommages corporels ou matériels. -Ce chauffage de terrasse n’est pas destiné à être installé dans des véhicules de loisirs et/ou des bateaux. -La manipulation et la réparation doivent être effectuées par un technicien de service qualifié. -L’installation, le réglage, la modification peuvent causer des dommages corporels et matériels. - N’essayez pas de modifier l’unité, sauf pour les processus d’entretien. -Ne jamais remplacer le détendeur par n’importe quel autre détendeur qui ne soit pas celui conseillé par le fabricant. -Ne stockez ni n’utilisez d’essence ou d’autres vapeurs ou liquides inflammables près du chauffage. -Tous les tests de fuites doivent se faire avec une solution savonneuse. Ne jamais utiliser de flamme pour vérifier s’il y a des fuites. -N’utilisez pas le chauffage tant que tous les raccords n’ont pas été vérifiés. -Fermez immédiatement le robinet de gaz si vous détectez une odeur de gaz. Tournez le robinet du détendeur en position fermée.PHE 85

-S’il y a une fuite au niveau du tuyau/ raccord resserrez le raccord et réalisez un nouveau test de fuites. -Si des bulles continuent d’apparaître, retourner le tuyau à l’endroit où vous l’avez acheté. -Si la fuite se trouve dans le détendeur / raccord du robinet de la bouteille : débrancher, rebrancher et réalisez un autre test de fuites. -S’il y a toujours des bulles après plusieurs essais, le détendeur de la bouteille est défectueux et il doit être retourné à l’endroit où vous l’avez acheté. -Fermez le robinet de la bouteille si vous détectez une odeur de gaz. -Ne transportez pas le chauffage pendant qu’il est en fonctionnement. -Ne déplacez pas le chauffage juste après l’avoir éteint, attendez qu’il ait refroidi. -Ne bouchez pas les ouvertures de ventilation de l’habitacle de la bouteille. -Ne peignez pas l’écran microperforé, le tableau de commande ou le chapeau supérieur. -Les commandes, les brûleurs et la circulation des conduits d’air du chauffage doivent toujours être propres. -Vous devez réaliser un entretien de nettoyage tous les six mois. -Fermez le robinet de gaz de la bouteille quand le chauffage n’est pas en fonctionnement.PHE 85

-Vérifier immédiatement le chauffage dans les situations suivantes : -Le chauffage ne chauffe pas. -Le brûleur fait un bruit d’explosion lors de son utilisation (un léger bruit au moment d’éteindre le brûleur est normal). - Odeur de gaz avec une flamme très jaune. - Le détendeur / tuyau de gaz doit être placé au bon endroit pour ne pas le heurter, il est ainsi protégé des dommages et des accidents. -Toute protection ou autre dispositif de protection éliminé suite à l’entretien du chauffage doit être remplacée avant l’utilisation du chauffage. -Les adultes et les enfants doivent se tenir éloignés de la surface dont la température est élevée afin d’éviter des brûlures ou que les vêtements ne prennent feu. -Les enfants doivent être surveillés quand ils sont dans la zone du chauffage. -Les vêtements ou d’autres matériels inflammables ne doivent ni être accrochés au chauffage ni être près de celui-ci. -Pour changer la bouteille de gaz, vous devez le faire dans une zone bien ventilée, loin de tout contact avec des points d’ignition (bougies, cigarettes, autres appareils producteurs de flamme,…). -Vérifiez que le détendeur et le tuyau en caoutchouc sontPHE 85

bien installés avec les colliers. -En cas de fuite de gaz, l’appareil ne doit pas être utilisé. SI le distributeur de gaz s’éteint, l’appareil devra être inspecté et corrigé avant d’être de nouveau utilisé. -Vérifiez le tuyau au moins une fois par mois, chaque fois que vous changez la bouteille ou avant chaque saison d’utilisation. -Si des signes de fissures, de séparation ou de détérioration apparaissent, vous devrez de nouveau changer le tuyau par un de même longueur et de qualité équivalente. -L’utilisation de cet appareil dans des endroits fermés peut être dangereuse et est interdite. Lisez les instructions avant d’utiliser cet appareil.L’appareil doit être installé conformément aux instructions et réglementations locales

POSITION ET EMPLACEMENT

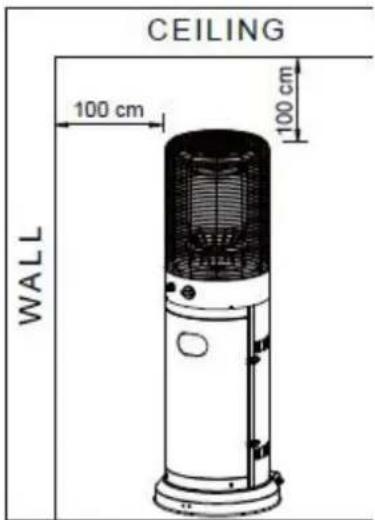

-Ce chauffage est à usage exclusivement extérieur. Assurez-vous que la ventilation est suffisante. -Gardez une distance de sécurité entre le chauffage et les matériaux combustibles Recommandé : 100 cm (en hauteur) et 100 cm (côté) au minimum. -Le chauffage doit être placé sur un sol ferme et à niveau. -N’utilisez jamais le chauffage dans un endroit où sont stockés des combustibles, de l’essence ou d’autres produits liquides ou gazeux inflammables.

CARACTÉRISTIQUES DU GAZ

-Utilisez du butane ou du propane seulement. Nous recommandons vivement l’utilisation de Propane car il a un point de congélation plus bas, adéquat pour les appareils à l’air libre. - Le détendeur et le tuyau en caoutchouc avec colliers doivent suivre la réglementation en vigueur de chaque pays.PHE 85

- L’installation doit respecter la réglementation locale. En absence de réglementation, elle devra être réalisée selon le standard de stockage et d’utilisation des Gaz de Pétrole Liquéfiés. - Une bouteille fissurée, oxydée ou en mauvais état peut être dangereuse et doit être vérifiée par le fabricant ou le fournisseur. N’utilisez jamais une bouteille dont le robinet est en mauvais état.

Les raccords de gaz du chauffage ont été vérifiés au préalable par le fabricant avant l’envoi. Une vérification de sécurité doit être réalisée durant l’installation dans le lieu d’utilisation pour éviter le desserrage des pièces dues à l’envoi. Préparer une solution savonneuse, un volume d’eau pour un volume de savon. La solution savonneuse peut être appliquée avec un pulvérisateur, une brosse ou un chiffon. S’il y a une fuite, des bulles de savons apparaîtront. Le chauffage doit être vérifié avec une bouteille pleine. Assurez-vous que le bouton de commande est en position éteint. Ouvrir le robinet de gaz du détendeur. En cas de fuite, fermez le robinet de gaz du détendeur. Serrez les raccords avec les colliers correspondants. Ouvrez de nouveau le robinet de gaz pour vérifier une nouvelle fois. Répétez l’opération jusqu’à ce qu’il n’y ait plus de fuite. Ne pas fumer durant le test de fuites.

1. Ouvrez complètement la valve de la bouteille d’alimentation en gaz.

2. Appuyez sur le bouton de réglage variable et tournez-le en position PILOT (à 90º dans le sens inverse

des aiguille d’une montre).

3. Appuyez sur le bouton de commande variable et maintenez-le enfoncé pendant 60 secondes. Tout en

maintenant le bouton de commande variable enfoncé, appuyez plusieurs fois sur le bouton de l'allumeur jusqu'à ce que la veilleuse s'allume. Relâchez le bouton de réglage variable après l’allumage de la flamme de la veilleuse. Remarque : si un nouveau réservoir vient juste d’être connecté, veuillez laisser au moins une minute à l’air du gazoduc se purger à travers le trou pilote. Le bouton de commande variable peut être relâche après l’allumage de la flamme de la veilleuse. Si la veilleuse ne s’allume pas ou s’éteint, répétez l’étape 3.

4. Une fois la flamme de la veilleuse allumée, tournez le bouton de commande variable en position

maximum et laissez-le pendant 5 minutes ou plus avant de le tourner à la position de température desirée.

2. Appuyez et tournez le bouton de commande variable en position OFF.

Off : éteint. Max : température maximale. Min : température minimale.

1. Nettoyer la poussière des surfaces avec un chiffon doux. N’utilisez pas de produits de nettoyage

corrosifs ou inflammables.

2. Ouvrir les protections latérales, sortir le tuyau en quartz et enlevé les saletés du brûleur pour le garder

propre et sûr pour son utilisation.

3. Recouvrir le chauffage d’une housse optionnelle quand le chauffage n’est pas utilisé.

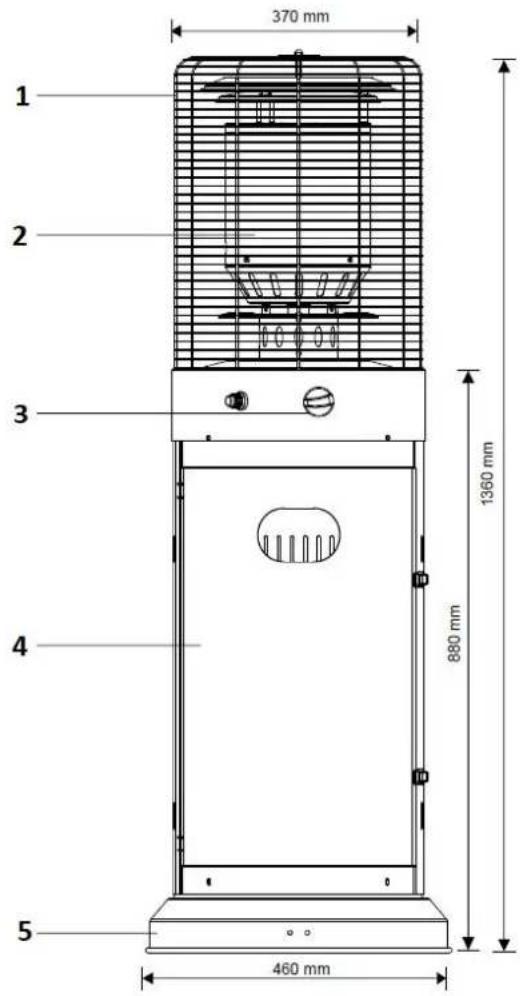

1. Garde de protection de flamme.

2. Brûleur d’assemblage.

3. Bouton de commande.

4. Logement de bouteille de gaz.

Caractéristiques Utilisez du propane ou du butane. Max. puissance en watts : 11000W. Min. puissance : 5000W. Consommation : 800 gr/h. Utiliser le régulateur approprié en fonction de la pression de sortie du régulateur, comme indiqué dans le tableau ci-dessus.

• Le tuyau et le régulateur doivent être conformes aux normes locales.

• La pression de sortie du régulateur doit correspondre à la catégorie d’appareils indiquée dans les spécifications.

• L’appareil nécessite un tuyau approuvé de 0,5 m.

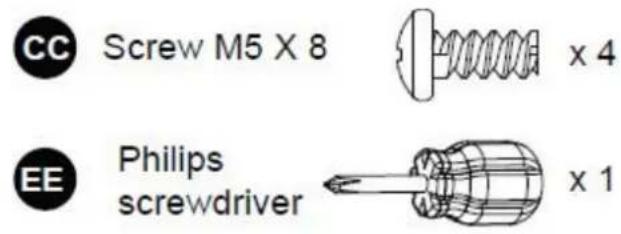

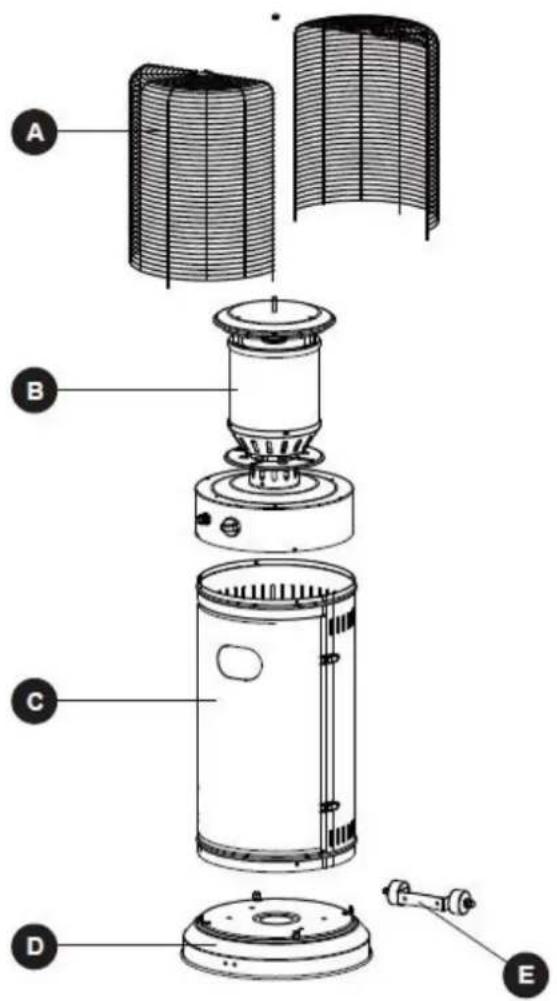

Outils nécessaires : Tournevis philips avec lame moyenne. Vaporisateur de solution de savon pour le test de fuite. A. Grille protecteur de flamme. B. Brûleur. C. Logement cylindrique. D. Base. E. Roues.

1. Utilisez 2 vis M8X15mm et les écrous M8 pour

visser les roues à la base

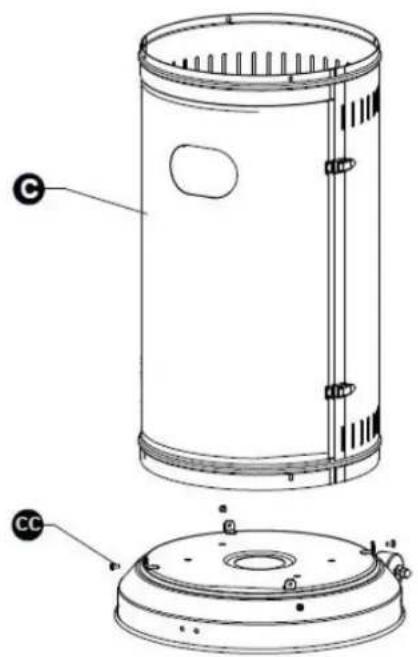

2. Utilisez les 4 vis M5X8 pour visser le boîtier cylindrique

3. Utilisez 4 vis M5X8 pour monter le brûleur sur le

boîtier cylindrique.

4. Placez des protections sur le brûleur. Utilisez l’écrou à

dôme M6 pour adjuster les protection sur leur position.

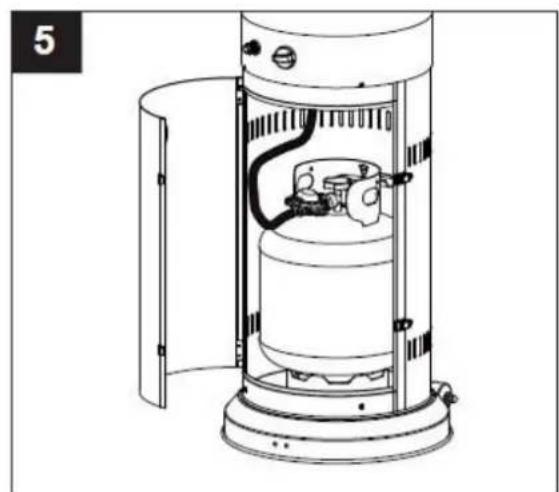

5. Placez la bouteille dans le logement cylindrique et

connectez-y le régulateur de gaz. Assurez la bouteille avec la ceinture à l’intérieur du boîtier pour éviter tout renversement.PHE 85

6. Contrôle de fuite. Vous devez le vérifier avant la première utilisation, chaque année et lorsque vous

remplacez un composant gazeux en tant que tuyau ou régulateur. Ne fumez pas pendant que vous vérifiez la fuite de gaz et retirez toutes les polices d’allumage à proximité. Mettez le bouton en position OFF. Ouvrez le robinet de gaz de détendeur. Avec une solution moitié d’eau et moitié de savon, brossez chaque joint, raccordements de détendeur, tuyau, boutons et vannes. Si des bulles apparaissent, cela signifie qu’il y a une fuite de gaz. Bien serrer chaque connexion pour changer la pièce dans le cas où elle serait endommagée. Si vous ne pouvez pas arrêter une fuite de gaz, fermez immédiatement la vanne de gaz et contactez le service technique. Ne pas utiliser le chauffage tant que vous n’avez pas résolu le problème des fuites de gaz. LISTE DE VÉRIFICATION DES PROBLÈMES PROBL

La pilote ne s’allume pas La soupape de gaz peut être éteinte Reservoir d’essence vide Ouverture bloquée Système d’alimentation en air Connexions desserrées Ouvrir le robinet de gaz Remplir le réservoir de GPL Nettoyer ou remplacer l’ouverture Purgue l’air des lignes Verifiez tous les raccords Pilote ne restera pas sur Débris autour du pilote Connexions lâches Thermocouple mauvais Fuite de gaz en ligne Manque de pression de carburant Nettoyer la zone sale Resserrer les connexions Remplacer le thermocouple Vérifier les connexions Réservoir presque vide. Remplir le réservoir de GPL Le brûleur ne s'allume pas La pression est basse Ouverture bloquée Contrôle pas sur Thermoscouple mauvais Assemblage de veilleuse coudée Pas au bon endroit Réservoir presque vide. Remplir le réservoir de GPL Enlever et nettoyer Tournez la vanne sur ON Remplacer le thermocouple Placez le pilote correctement Positionnez correctement et réessayezPHE 85
