PHE 85 - Fogão Orbegozo - Manual de utilização gratuito

Tipo de produto	Aquecedor de terraço a gás
Marca	Orbegozo
Modelo	PHE 85
Utilização	Apenas exterior
Altura	1360 mm
Diâmetro da base	370 mm
Diâmetro do escudo	460 mm
Peso (estimativa)	Aproximadamente 15 kg
Tipo de gás	Butano (28-30 mbar) ou Propano (37 mbar)
Potência máxima	11 kW
Potência mínima	5 kW
Consumo de gás	800 g/h
Ignição	Piezoelétrico
Regulação da chama	Variável de mínimo a máximo
Distância de segurança	100 cm em altura e nas laterais
Manutenção	Limpar as superfícies com um pano macio a cada 6 meses
Testes de vazamento	Solução de sabão obrigatória
Botija compatível	Máx. diâmetro 30,5 cm, altura 51,7 cm, peso 23 kg

Perguntas frequentes - PHE 85 Orbegozo

Que tipo de gás usar?

Use apenas butano (pressão 28-30 mbar) ou propano (pressão 37 mbar). O propano é recomendado para uso exterior devido ao seu ponto de congelação mais baixo.

Como acender o aquecedor?

Abra a válvula da botija. Pressione o botão de ajuste e gire-o para a posição 'PILOTO'. Mantenha pressionado por 60 segundos enquanto pressiona o botão de ignição várias vezes até a chama piloto acender. Solte o botão e gire para a posição desejada.

O que fazer em caso de cheiro de gás?

Desligue imediatamente o aquecedor e feche o registro da botija. Apague qualquer chama ou ponto de ignição e ventile o ambiente. Se o cheiro persistir, contacte o serviço técnico. Nunca use chamas para detectar um vazamento.

Como testar vazamentos de gás?

Prepare uma solução metade água metade sabão. Aplique-a em todas as conexões (regulador, mangueira, válvulas). Se aparecerem bolhas, há um vazamento. Aperte as conexões ou substitua a peça defeituosa. Não fume durante o teste.

Por que a chama piloto não acende?

Verifique se a válvula de gás está aberta e se a botija não está vazia. Limpe o orifício da chama piloto se estiver obstruído. Certifique-se de que o ar foi purgado das tubulações (espere 1 minuto após a troca da botija). Se o problema persistir, o termopar pode estar com defeito.

Como fazer a manutenção do aquecedor?

Limpe as superfícies exteriores com um pano macio. A cada seis meses, abra as proteções laterais, remova o tubo de quartzo e limpe o queimador. Guarde o aparelho com uma capa de proteção quando não estiver em uso.

Que distância de segurança respeitar?

Coloque o aquecedor a pelo menos 100 cm de qualquer material combustível (paredes, teto, móveis). Instale-o num piso firme e nivelado, ao abrigo de ventos fortes.

Posso usar o aquecedor dentro de casa?

Não, este aquecedor foi concebido para uso exclusivo no exterior. Usá-lo em interiores pode causar intoxicações por monóxido de carbono e incêndios.

Como trocar a botija de gás?

Feche o registro do regulador antes de desconectar. Faça a troca numa área bem ventilada, longe de qualquer chama. Verifique se o regulador e a mangueira estão corretamente instalados com as braçadeiras e faça um teste de vazamento.

O que fazer se o queimador fizer um ruído de explosão?

Um leve ruído ao apagar é normal. Se o ruído for forte ou persistir, verifique se o queimador não está obstruído e se a pressão do gás está correta. Se o problema continuar, mande inspecionar o aparelho por um técnico qualificado.

MANUAL DE UTILIZADOR PHE 85 Orbegozo

Leia este manual cuidadosamente antes de utilizar este aparelho e guarde-o para consulta futura. Só assim, poderá obter os melhores resultados e a máxima segurança na utilização

ESPAÑOL

USO Y ALMACENAMIENTO

1. PUESTA EN MARCHA

• Desligue o aquecedor e feche a passagem da garrafa de gás.
• Desligue qualquer chama ou ponto de ignição e ventile o local.
• Se o odor persistir, contacte o serviço técnico.

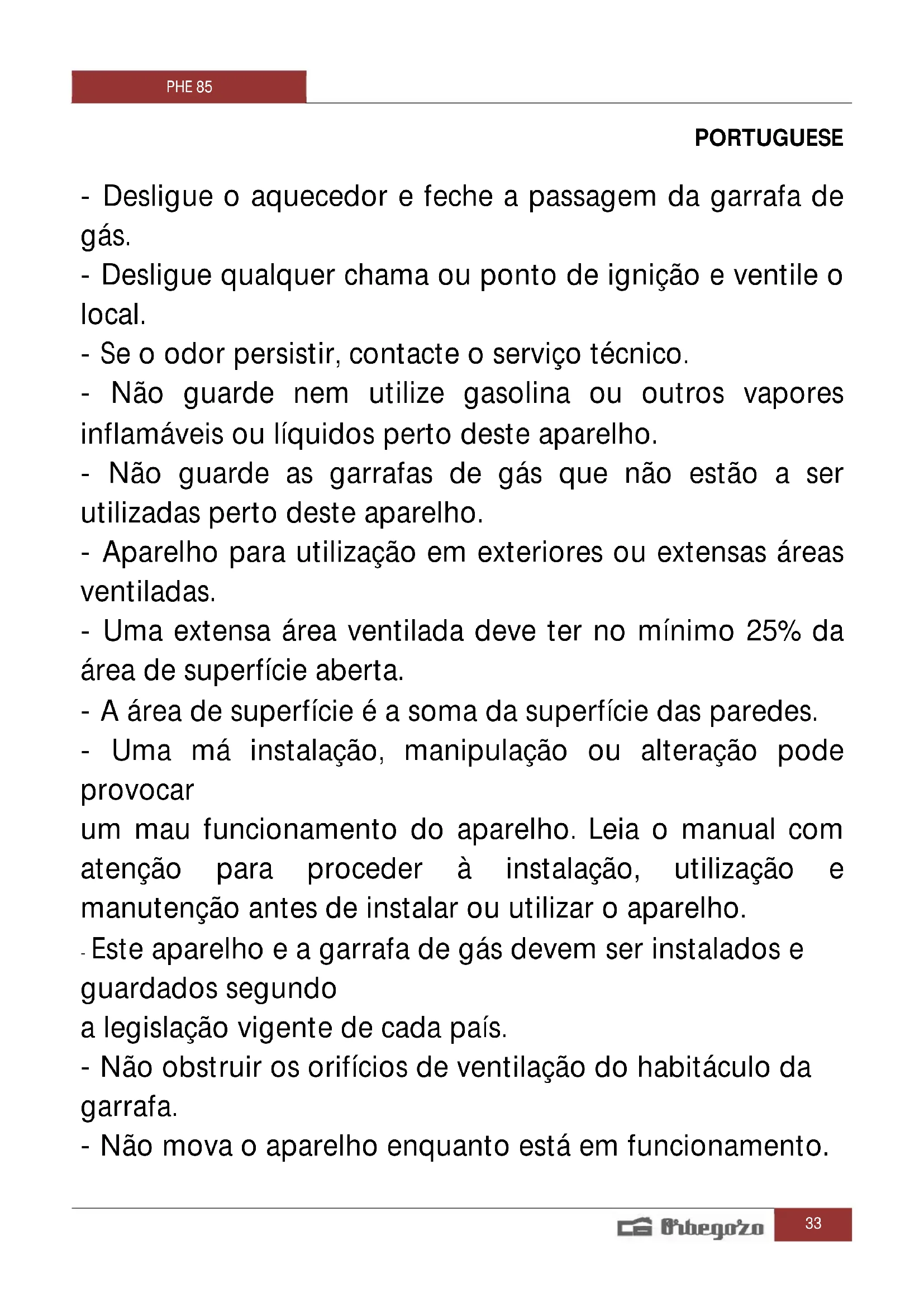

• Não guarde nem utilize gasolina ou outros vapores inflamáveis ou líquidos perto deste aparelho.
• Não guarde as garrafas de gás que não estão a ser utilizadas perto deste aparelho.
• Aparelho para utilização em exteriores ou extensas áreas ventiladas.
• Uma extensa área ventilada deve ter no mínimo 25% da área de superfície aberta.
• A área de superfície é a soma da superfície das paredes.
• Uma má instalação, manipulação ou alteração pode provocar
  um mau funcionamento do aparelho. Leia o manual com atenção para proceder à instalação, utilização e manutenção antes de instalar ou utilizar o aparelho.
• Este aparelho e a garrafa de gás devem ser instalados e guardados segundo
  a legislação vigente de cada país.
• Não obstruir os orifícios de ventilação do habitáculo da garrafa.
• Não mova o aparelho enquanto está em funcionamento.

- Desligue a válvula do regulador da garrafa antes de mover o aparelho.

- O tubo de borracha da garrafa deve ser substituído conforme marcado e correspondente legislação vigente.

- Utilize somente o tipo de gás e o tipo de garrafa especificado pelo fabricante.

- A garrafa de GLP utilizada no seu aquecedor de terraço deve respeitar as

seguintes características:

- No caso de ventos fortes, tomar precauções para evitar a inclinação e

queda do aquecedor.

- Não utilize o aquecedor de terraço para o interior, já que pode causar lesões em si ou danos à propriedade.

- Este aquecedor de terraço não foi concebido para ser instalado em veículos de recreio e / ou barcos.

- A manipulação e reparação devem ser realizadas por um técnico de serviço qualificado.

- A instalação, ajuste, alteração pode causar lesões em si ou danos à propriedade.

- Não tente alterar a unidade de maneira alguma, excepto pelo processo de manutenção.

• Nunca substituir o regulador com qualquer outro regulador que não seja o sugerido pelo fabricante.
• Não guarde nem utilize gasolina ou outros vapores ou líquidos inflamáveis próximo do aquecedor.
• O sistema de gás geral, a mangueira, o regulador, a montagem, as ligações e queimador devem ser inspeccionados na procura de fugas ou danos antes de usar, e pelo menos antes de cada temporada de utilização.
• Todas as provas de fuga devem ser feitas com uma solução saponácea. Nunca use uma chama para verificar se existem fugas.
• Não utilize o aquecedor até que todas as ligações tenham sido verificadas.
• Feche a válvula de gás de imediato se se detectar odor a gás. Rode a válvula do regulador em posição de desligado. Se houver uma fuga na mangueira / ligação do regulador: apertar a ligação e fazer outra prova de fuga. Se continuar a aparecer borbulhas deve ser devolvida ao local de compra da mangueira. Se a fuga está no regulador / ligação da válvula da garrafa: desconectar, voltar a conectar e fazer outra prova de fuga. Se continuar a observar borbulhas depois de várias tentativas, o regulador da garrafa está defeituoso e deve ser devolvida ao estabelecimento de compra.

• Feche a passagem de gás da garrafa se se detectar odor a gás.

• Não transporte o aquecedor enquanto estiver em funcionamento.

• Não mova o aquecedor depois de se ter acabado de desligar e até que tenha esfriado.
• Mantenha as aberturas de ventilação do habitáculo da garrafa livre de obstruções.
• Não pinte a blindagem microperfurada, painel de controlo ou cobertura de chaminé superior.
• Os comandos, os queimadores e a circulação de condutas de ar do queimador devem manter-se limpos.
• É necessária uma manutenção de limpeza a cada seis meses.
• Feche a passagem de gás da garrafa quando o aquecedor não estiver em funcionamento.

• Verifique o aquecedor imediatamente se qualquer das seguintes situações ocorrer:

• O aquecedor não aquece.

• O queimador faz ruídos de explosão durante a utilização (um ligeiro ruído é normal quando se desliga o queimador).
• Odor a gás junto a uma chama muito amarela.

- O regulador / mangueira de gás devem estar colocados num local adequado para evitar tropeções e assegurar que se encontram protegidos de danos e acidentes.

- Qualquer proteção ou outro dispositivo de protecção eliminado devido à manutenção do aquecedor devem ser substituídos antes de usar o aquecedor.

- Os adultos e as crianças devem manter-se afastados da superfície a alta temperatura para evitar queimaduras ou que a roupa se incendeie.

- As crianças devem ser supervisadas cuidadosamente quando se encontram na zona do aquecedor.

- Roupa ou outros materiais inflamáveis não se devem pendurar no aquecedor ou colocados perto do aquecedor.

- Para substituir a garrafa de gás, deve fazê-lo numa zona amplamente ventilada, afastados de qualquer contacto com pontos de ignição (velas, cigarros, outros aparelhos produtores de chama,...);

- Verificar se o regulador e o tubo de borracha estão bem instalados com os grampos.

- No caso de fuga de gás, o aparelho não deve ser usado ou se o fornecimento de gás se apagar, o aparelho deverá ser inspeccionado e corrigido antes de ser utilizado de novo;

- Verificar a mangueira pelo menos uma vez por mês, cada vez que se substituir a garrafa, ou antes de cada temporada de utilização.

- Se evidenciar sinais de rachadelas, divisão ou outra deterioração a mangueira deverá ser trocada de novo por uma com o mesmo comprimento e qualidade.

- A utilização deste aparelho em locais fechados pode ser perigosa e é proibida;

- Leia as instruções antes de utilizar este aparelho. O aparelho deve ser instalado de acordo com as instruções e regulações locais.

POSIÇÃO E LOCALIZAÇÃO

Este aquecedor é para utilização exterior exclusivamente. Certifique-se de que tem ventilação suficiente.

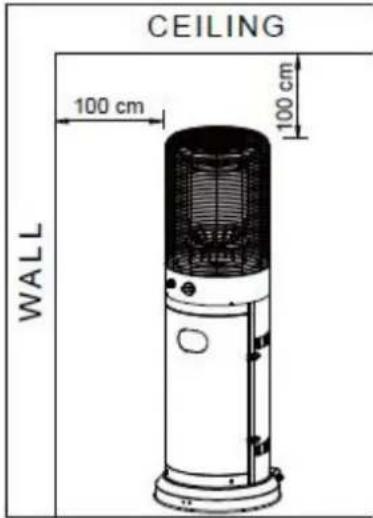

Mantenha uma distância prudente entre o aquecedor e materiais combustíveis

Recomendado: 100 cm (superior) e 100 cm (lateral) mínimo.

O aquecedor deve estar colocado num chão firme e nivelado.

Nunca utilize o aquecedor num local onde se guardem combustível, gasolina ou outros produtos líquidos ou produtos gasosos inflamáveis.

Para proteger o aquecedor de fortes ventos, prenda a base ao chão com parafusos.

CARACTERÍSTICAS DO GÁS

Utilize somente butano ou propano. Recomendamos vivamente a utilização de Propano, visto que dispõe de um ponto de congelamento mais baixo, adequado para aparelhos ao ar livre.

A instalação deve ser mediante as normas locais. Na ausência destas, deverá realizar-se segundo o padrão de armazenamento e utilização dos Gases de Petróleo Liquefeitos.

Uma garrafa rachada, oxidada ou em mau estado pode ser perigosa e deve ser verificada pelo fabricante ou fornecedor. Nunca use uma garrafa com uma válvula em mau estado.

TESTE DE FUGAS

As ligações de gás do aquecedor foram verificadas previamente pelo fabricante antes do envio. Deve ser realizada uma verificação de segurança durante a instalação no local de utilização para evitar afrouxamento de peças devido ao envio.

- Fazer uma solução de saponácea uma parte água e uma parte sabão. A solução saponácea pode ser aplicada com um pulverizador, um pincel ou um pano. Aparecerão borbulhas de sabão em caso de fuga.

- O aquecedor deve ser verificado com uma garrafa cheia.

- Certifique-se de que o comando está em posição de desligado.

- Abrir a passagem de gás do regulador.

- No caso de fuga feche a passagem de gás do regulador. Aperte as ligações com os grampos correspondentes. Voltar a abrir a passagem de gás para verificar de novo. Repetir até que desapareça a fuga.

- Não fumar durante o teste de fugas.

UTILIZAÇÃO E ARMAZENAMENTO

ARRANQUE INICIAL

1. Lique a válvula no cilindro de fornecimento de gás completamente.
2. Pressione e gire o botão de controle da variável para a posição PILOTO (90º no sentido anti-horário).

3. Pressione o botão de controle da variável e segure por 60 segundos. Enquanto pressiona o botão de controle variável, pressione o botão de ignição várias vezes até que as luzes de chama do piloto. Solte o botão de controle da variável após a chama do piloto acender. Nota: Se um novo tanque tiver acabado de ser conectado, aguarde pelo menos um minuto para que o ar no gasoduto seja purgado através do orifício piloto. O botão de controle variável pode ser liberado depois que a chama piloto acender. Se a chama do piloto não acender ou apagar, repita o passo 3.

4. Depois que a chama piloto acender, gire o botão de controle variável para a posição máxima e deixe-o lá por 5 minutos ou mais antes de girar o botão para a posição de temperatura desejada.

Aviso: verifique se não quebrou no vidro é encontrado antes da operação

PARA DESLIGAR O AQUECEDOR

1. Gire o botão de controle variável para a posição PILOTO.
2. Pressione e gire o botão de controle variável para a posição OFF

Desligado: Desligue.

LIMPEZA E MANUTENÇÃO

• Limpar o pó das superfícies com um pano pouco agressivo. Não utilize produtos de limpeza corrosivos ou inflamáveis.
• Abrir as protecções laterais, retirar o tubo de quartzo e tirar as impurezas do queimador para mantê-lo limpo e seguro para a utilização.

• Tapar o aquecedor com uma cobertura opcional quando o aquecedor não for utilizado.

• Protetor de chama

• Queimador de montagem

• Botão de controle

• Carcaça da garrafa de gás

• Base

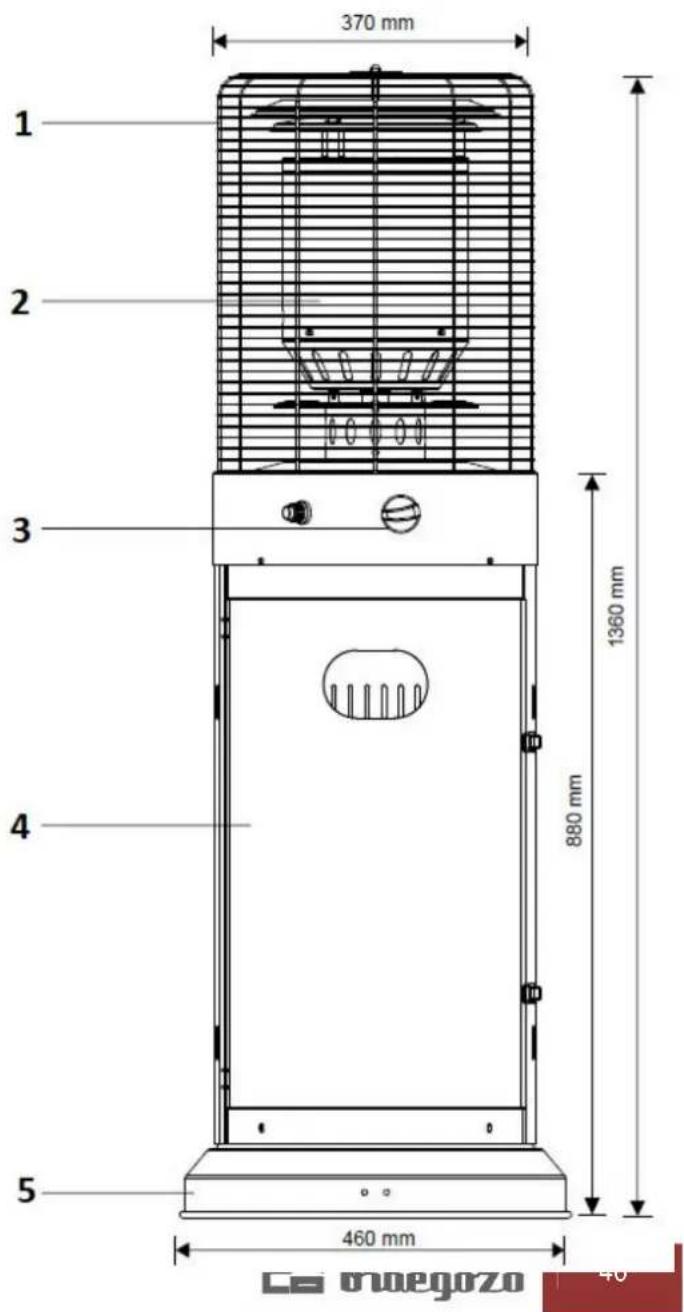

PEÇAS E CARACTERÍSTICAS

Especificações

Use propano ou butano.

Max. potência: 11000 watts

Min. potência: 5000 watts

Consumo: 800gr / h

Usando o regulador adequado de acordo com a pressão de saída do regulador, como mostrado na tabela acima.

CATEGORIA DE APARELHOS:	I_3+ (28-30/37)
TIPO DE GÁS:	Butane	Propane
PRESSÃO DE GÁS:	28-30mbar	37 mbar
PRESSÃO OUTLER DO REGULADOR:	30mbar	37 mbar

Tabela de injetor

CATEGORIA DE APARELHOS:	I_3+ (28-30/37)
TIPO DE GÁS:	Butane	Propane
PRESSÃO DE GÁS:	28-30mbar	37 mbar
TOTAL DE CALOR ENTRADA (Hs): (Qn)	11 Kw (800g/h)
TAMANHO DO INJETOR:	1.75 mm para queimador principal 0.22 mm para queimador piloto

• A mangueira e o conjunto do regulador devem estar em conformidade com os códigos padrão locais
• A pressão de saída do regulador deve atender à categoria correspondente do aparelho mostrada nas especificações
• O aparelho requer mangueira aprovada em 0,5 m

PEÇAS DE MONTAGEM

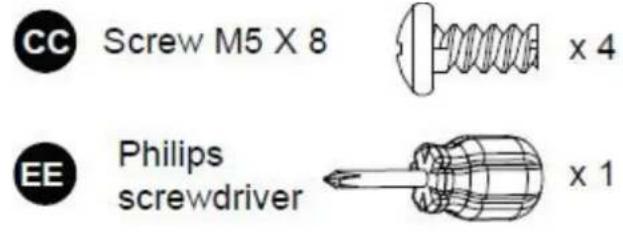

Ferramentas necessárias:

Philips chave de fenda c / lâmina média

Spray frasco de solução de sabão para teste de vazamento

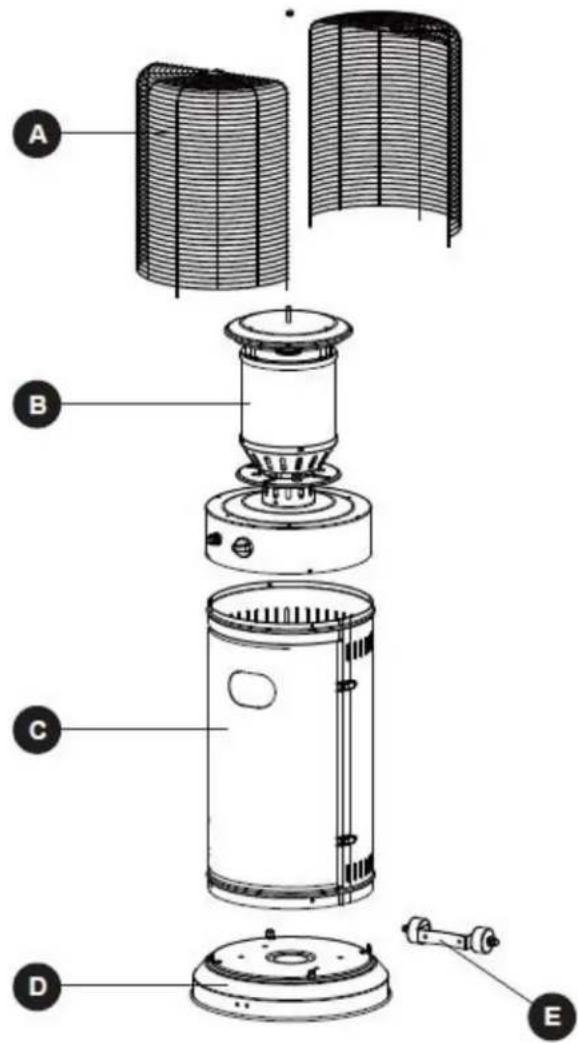

A. Protetor de chama.
B. Queimador
C. Carcaça Cilíndrica
D. Base
E. Rodas

PROCEDIMENTOS DE MONTAGEM

1. Use 2 parafusos M8X15mm e porcas M8 para aparafusar as rodas na base.

M8 Flange Nut

×2

M8 x 15 mm Bolts

x 2

Wrench

x 1

2

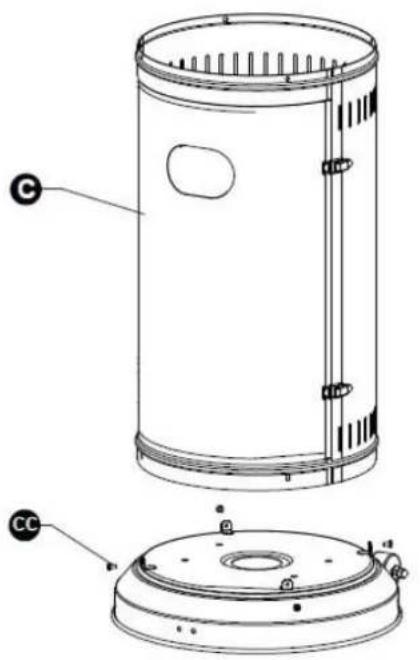

1. Use 4 parafusos M5X8 para montar o queimador no alojamento cilíndrico.

1. Coloque as proteções no queimador. Use a porca de domo M6 para encaixar as proteções em sua posição.

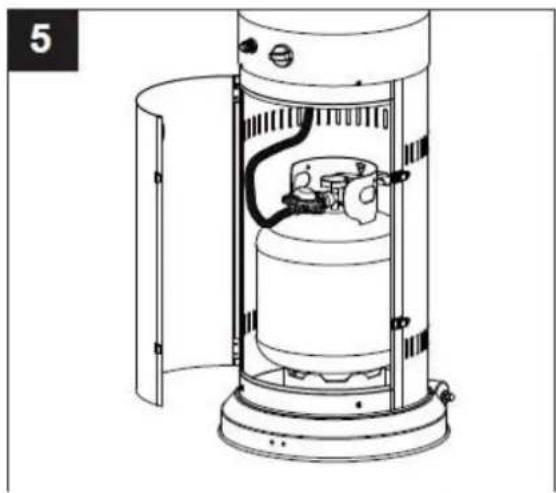

frasco dentro do alojamento cilíndrico e conecte o regulador de gás a ele. Assegure o frasco com a correia dentro do alojamento para evitar tombar.

1. Verificação de vazamento. Você deve verificá-lo antes do primeiro uso, a cada ano e quando substituir qualquer componente de gás como mangueira ou regulador. Não fume enquanto estiver verificando o vazamento de gás e remova todas as fontes de ignição próximas. Coloque o botão na posição OFF. Abra a válvula de gás do regulador. Com uma solução metade a metade de água e sabão, escove cada junções, conexões do regulador, mangueira, botões e válvulas. Se aparecerem bolhas, isso significará um vazamento de gás. Aperte bem cada conexão ou mude a peça no caso de estar danificada. Caso você não consiga interromper o vazamento de gás, feche a válvula de gás imediatamente e consulte o serviço técnico. Não use o aquecedor até não resolver vazamento de gás.

LISTAGEM DE PROBLEMAS / SOLUÇÕES

PROBLEMA	CAUSA PROVÁVEL	SOLUÇÃO
A chama piloto não acende	Válvula de gás fechadaGarrafa vaziaAbertura bloqueadaAr nas condutasLigações soltas	Abra a passagem de gásSubstitua a garrafaLimpe ou abra a aberturaPurgar o arVerificar as ligações
A chama piloto não se mantém acesa	Impurezas no tubo pilotoLigações soltasTermopar defeituosoFuga de gásPouca pressão de gás	Limpar as impurezasVerificar as ligaçõesSubstitua o termoparVerificar as ligaçõesVerifique que há gás na garrafa
O queimador não acende	Baixa pressãoAbertura bloqueadaComando não está na posição ONTermopar defeituosoChama piloto torcida ou na posição incorrecta	Garrafa vazia. Substituir.Limpar e abrir aberturaColocar comando na posição ONSubstituir o termoparColocar o piloto na posição correcta e voltar a tentar
