| Type de produit | Climatisation réversible (pompe à chaleur) |
| Marque | GE |
| Modèle | AZ91H09E5E |
| Capacité de refroidissement | 9 000 BTU/h (estimation d’après le modèle) |
| Alimentation électrique | 230 V / 208 V, 60 Hz, monophasé (265 V possible) |
| Protection électrique | Disjoncteur ou fusible temporisé de 15 A à 30 A |
| Dimensions (L x P x H) | 23 1/8 x 23 1/8 x 30 5/8 po (587 x 587 x 778 mm) Avec conduit : 32 3/4 po (832 mm) |
| Poids | Environ 60 kg (estimation) |
| Réfrigérant | R410A |
| Filtre à air | Jetable, dimensions 14 x 20 x 1 po pour l’unité Grilles de retour : 20 x 20 ou 25 x 20 po |
| Fréquence de remplacement du filtre | Tous les 30 jours minimum |
| Puissance de chauffage électrique | 2,5 kW / 3,4 kW / 5,0 kW selon configuration |
| Type de commande | Thermostat mural (non fourni) ou panneau de commande intégré |
| Fonctions | Refroidissement, chauffage (pompe à chaleur + électrique), ventilation, protection antigel |
| Contrôle de ventilation | Levier coulissant (ouvert/fermé) sur la face avant |

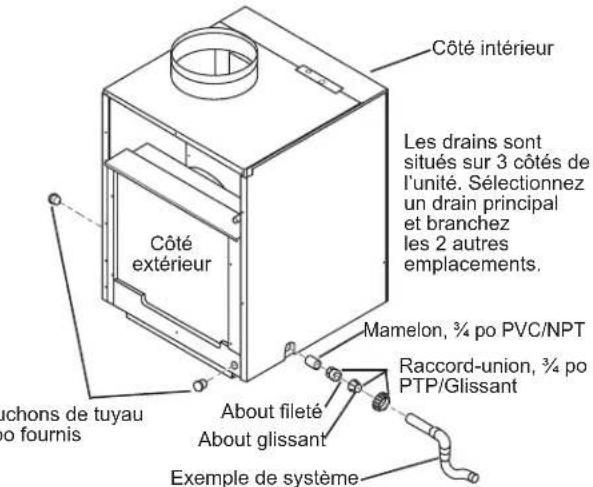

| Drainage du condensat | Raccord 3/4 po FPT, 3 emplacements (gauche, droite, arrière) |
| Conduit d’air | Collet de 10 po sur le dessus |
| Pression statique extérieure max | 0,30 po CE |
| Débit d’air intérieur | 430-490 pi³/min (selon vitesse et PSE) |
| Thermostat mural compatible | RAK164P2/D2 (résistance) ; RAK148P2/D2 (pompe à chaleur) |
| Garantie | 1 an pièces et main-d’œuvre, 5 ans système frigorifique scellé, 5 ans moteurs et composants sélectionnés |
FOIRE AUX QUESTIONS - AZ91H09E5E GE
Questions des utilisateurs sur AZ91H09E5E GE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Climatisation au format PDF gratuitement ! Retrouvez votre notice AZ91H09E5E - GE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AZ91H09E5E de la marque GE.
MODE D'EMPLOI AZ91H09E5E GE
Pour un version français de ce manuel d'utilisation, veuilles visitor notre site web à l'adresse www.zoneline.com.
Veuillez metre dans une enveloppe et envoyez à :
Interrupteur d'alimentation 4
Commande de la ventilation 4
Protection contre le gel dans la pierce . . . 4
A propos de votre thermopompe 4
ENTRETIEN ET NETTOYAGE
Filtres a air 5
Drain a condensat 5
Serpentins interieurs/extérieurs 6
Plateau de fond 6
INSTRUCTIONS D'INSTALLATION
Preparation 7,8
Système de conduits 8
Accessoires 9
Options d'installation de la grille de retard
d'air 10

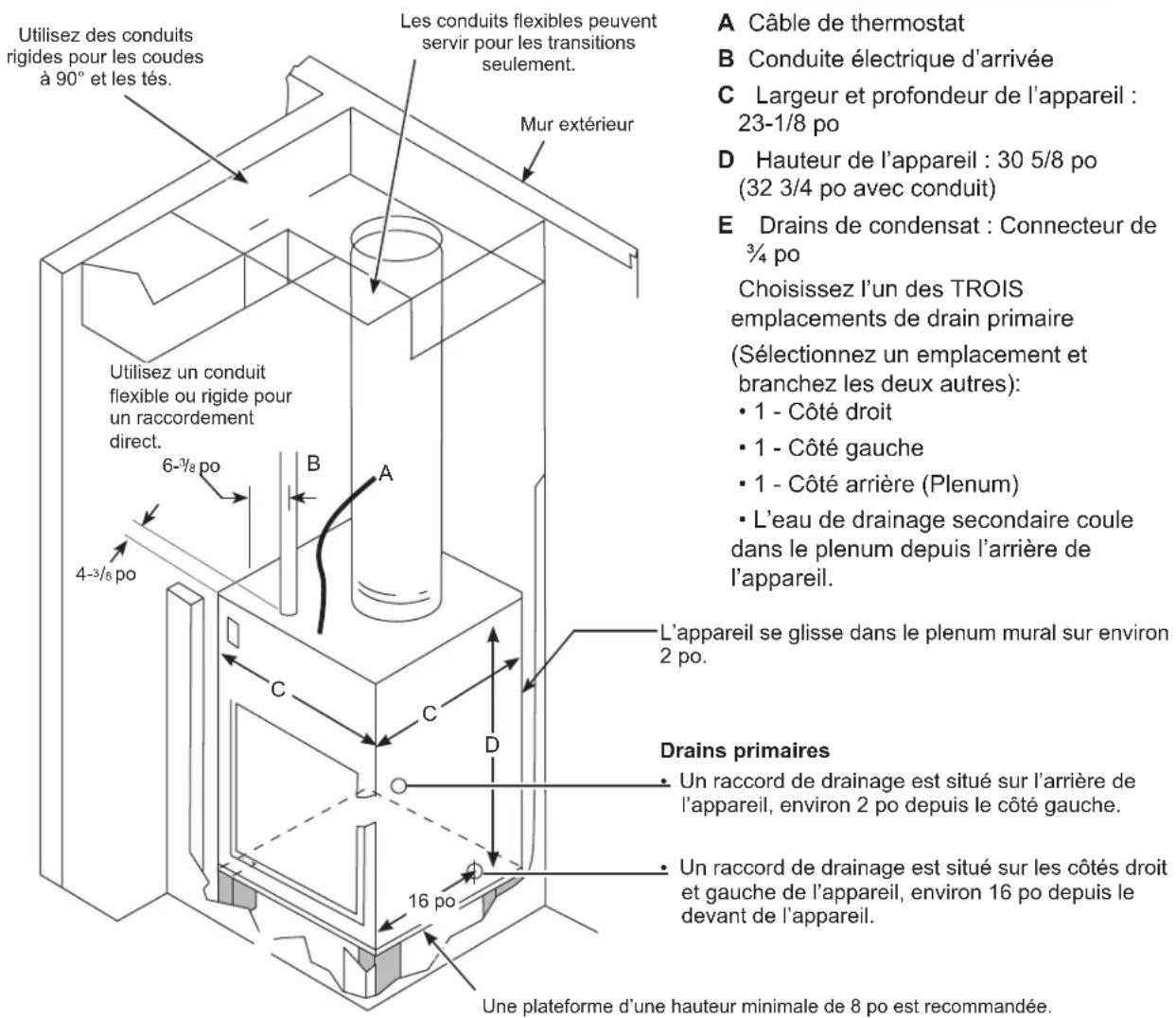

Emplacements des raccords dans l'armoire
de service 10

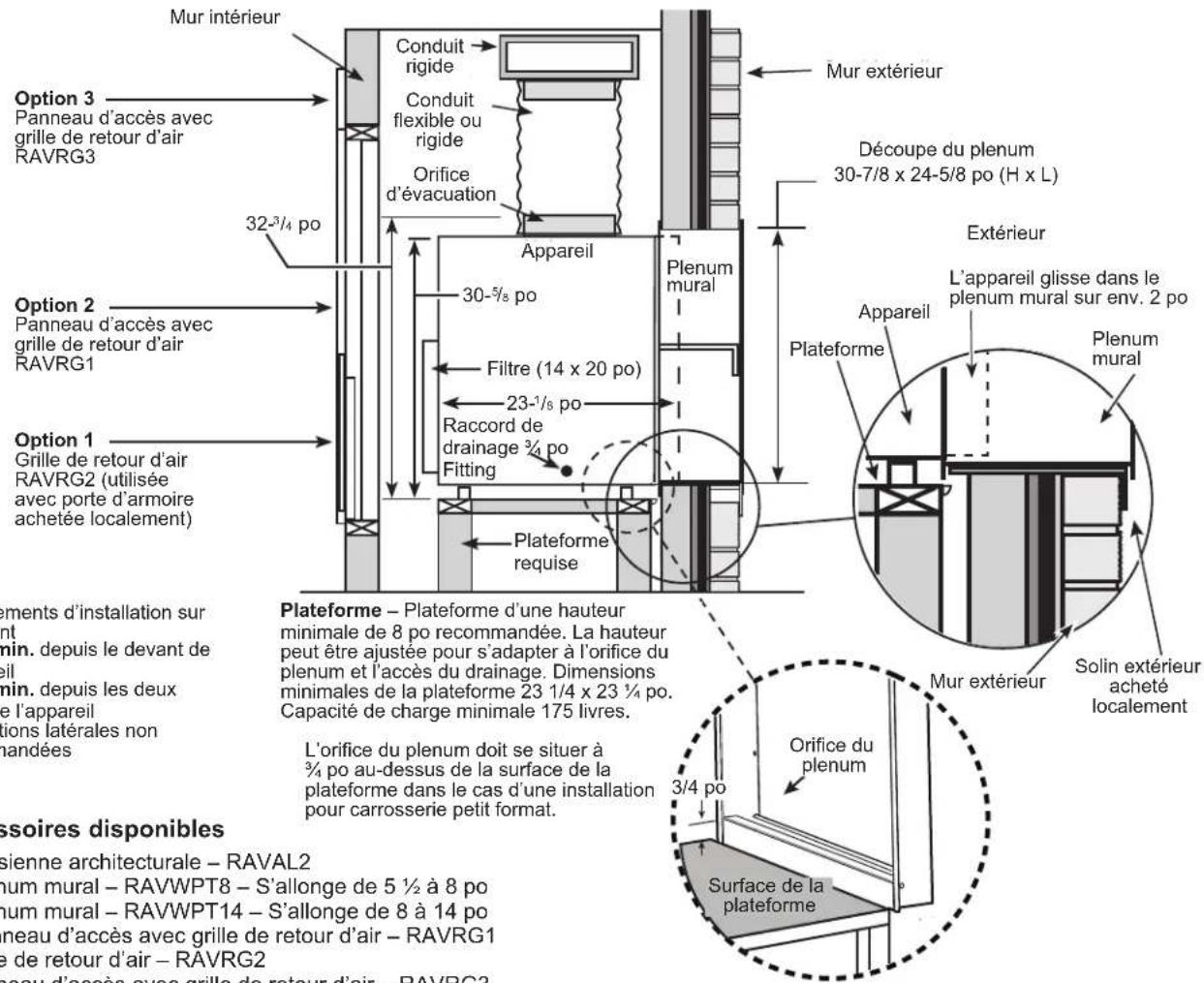

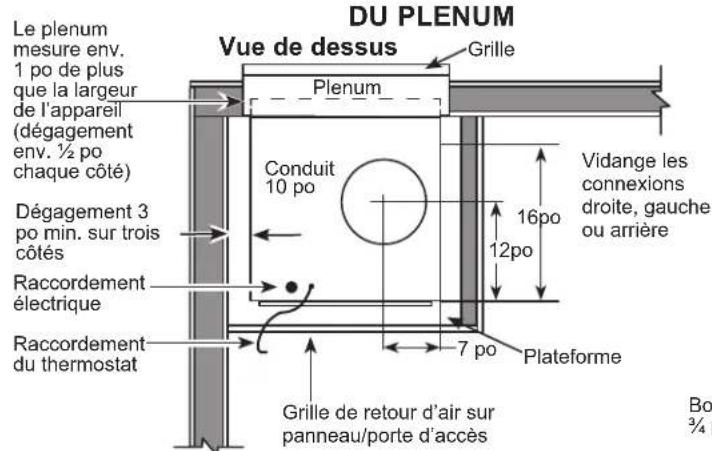

Armoire de service typique et
dimensions 11
Sequence des étapes d'installation 12
Installation du plenum 12
Installation de la grille 12
Construction de la plateforme 12
Raccordement du drainage 13

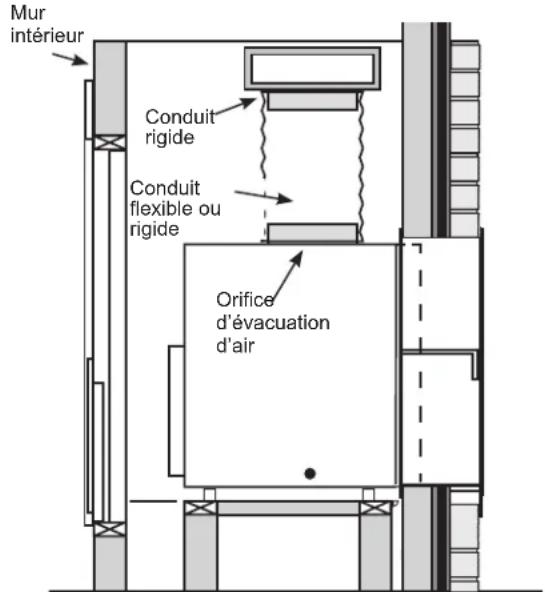

Raccordement du conduit de dessus 14

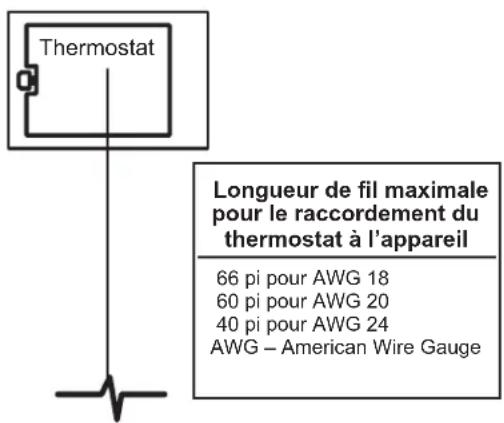

Thermostat 15, 16
Mise sous tension de I'appareil 18
CONSEILS DE DÉPANNAGE
Bruits de fonctionnement normaux 19
Conseils de dépannage 20

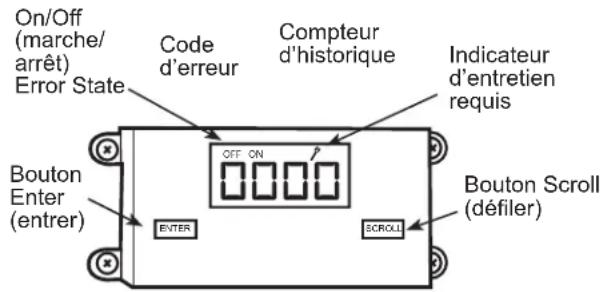

Codes d'erreur 21
SOUTIEN AU CONSOMMATEUR
Enregistrement du produit 23, 24
Garantie Limitée 25
Soutien au consommateur 26
Inscrivez ci-dessous les numérores
de modele et de série :
No de modulo
No de série
Vous les trouvez sur I'etiquette du
panneau supérieur.
MANUEL
D'UTILISATION
Modèles à pompe à chaleur, petit
chàssis
AZ91H09D*E
AZ91HO9E*E
AZ91H12D*E
AZ91H12E*E
MERCI DE FAIRE DES ÉLECTROMÉNAGERS GE APPLIANCES UNE PARTIE INTEGRANTE DE VÔTURE DOMICILE.
Que vous ayez grandi avec des électroménagers GE Appliances ou qu'il s'agisse de votre première acquisition, nous sommes heures de vous accueillir dans notre famille.
Nos sommes fiers du savoir-faire, de l'innovation et de l'esthetique qui composent chaque electroménager GE, et nous pensons que vous le serez aussi. Dans cette optique, nous vous rappelons que l'enregistrement de votre electroménager vous assure la communication de renseignements importants sur le produit et la garantie lorsque vous en avez besoin.
Enregistrez votre electroménager GE en ligne des maintainant. Des sites Web et des numérios de téléphone utiles figurent dans la section Soutien au consommateur de ce manuel d'utilisation. Vous pouvez aussi poster la fiche de garantie préimprimée incluse dans l'emballage.
GE APPLIANCES
CONSIGNES DE SECURITE IMPORTANTES. VEUILLEZ LIRE TOUTES LES CONSIGNES AVANT D'UTILISER L'APPAREIL
AVERTISSEMENT
Pour toute sécurité, vous doivent suivre les instructions de ce manuel pour réduire les risques d'incendie, d'explosion, de choc électrique, de dommage à la propriété, de blessure ou de décès.
MESURES DE SECURITE
Avant son utilisation, cet appeareil Zoneline doit etre correctement installe en conformite avec les instructions d'installation. Reportez-vous aux Instructions d'installation au dos de ce manuel.
Avant d'effectuer une réparation, coupez l'alimentation électrique du Zoneline à la boîte des fusibles ou au disjoncteur.
REMARQUE : Nous recommendons vivement de confier toute réparation à un technicien qualifié.
Tous les climatiseurs contiennent un frigorigène qu'il faut retarder avant de/disposer du produit en vertu de la loi federale. Si vous mettez au rebut un produit qui contient un frigorigène, informez-vous sur la façon d'en disposer auprès du fabricant.
- Les systèmes de climatisation R410A exigent que les entrepreneurs et les techniciens utilisent des outils, un équipement et des normes de sécurité approuvés pour utilisation avec ce frigorigène. N'UTILISEZ PAS un équipement approuvé pour le frigorigène R22 seulement.
Fonctions

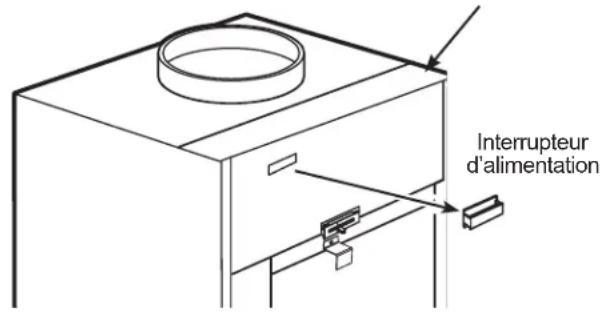

Interrupteur d'alimentation
L'interrupteur d'alimentation est situé sur le devant du Zoneline.
REMARQUE : L'interrupteur d'alimentation ne coupe pas

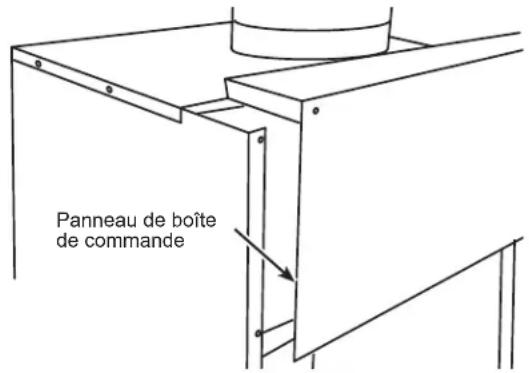

I'electricité au bloc de jonction situé sous le panneau de la boîte des commandes.
AVENTISSEMENT
Avant d'effectuer une réparation, coupez
l'alimentation électrique du Zoneline à la boîte des fusibles ou au disjoncteur et retarder l'interrupteur d'alimentation sur le devant de la carrosserie.
L'omission de procéder ainsi peut cause des blessures ou le décès.
Commande de la ventilation
Le levier de commande de la ventilation est situé sur le devant du Zoneline.
Lorsque le levier est à la position CLOSE (ferme), seul l'air interieur de la piece est mis en circulation et filtré.
Lorsque le levier est à la position OPEN (ouvert), une certaine quantité d'air extérieur est introduite dans la piece. Cela réduit l'efficacité du chauffage ou de la climatisation.
Pour fermer I'event, déplacer le levier coulissant vers la droite.
Pour ouvrir I'event, deplacer le levier coulissant vers la gauche.
Conseil éconergétique : Gardez le contrôle de l'event à la position CLOSE (fermé). L'air de la piece sera filtré et mis en circulation.
REMARQUE: Les orifices de ventilation ne sont pas destinés à servir de source d'air appoint pour les systèmes de ventilation desBATIMENTS en raison des charges de chauffage et de climatisation additionnelles qui seraient générées.
Levier coulissant de la commande de ventilation
Protection contre le gel dans la pierce
Cette fonction vérifie les conditions à l'intérieur de la pierce et fera intervenir le chauffage électrique avec ventilateur à haute vitesse si la température tombe sous 40^ . Cela se produit quel que soit le mode en cours pourvu que l'appareil soit sous tension.
À propos de votre thermopompe (certains modèles)
Les thermopompes peuvent faire economiser en captant la chaleur de l'air extérieur - même lorsque la température extérieure est sous le point de congélation - pour la libre à l'intérieur.
Pour obtenir le meilleur rendement énergétique de votre thermopompe, ne modifiez pas le réglage du thermostat de la piece trop souvent. Augmenter la température de 2 ou 3 degrès obligera le Zoneine à utiliser ses éléments chauffants afin d'atteindre rapidement la température réglée.
Le compresseur fonctionne un minimum de 3 minutes quel que soit le réglage afin de prévenir les cycles marche-arrêt courts.
Le moteur du ventilateur interieur demarre avant le compresseur et s'arrête après que le compresseurCesse de fonctionner.
Les éléments chauffants utilisent davantage d'électricité que les thermopompes et augmentent le coût de fonctionnement.
Entretien et nettoyage
Filtres à air
AVIS: Ne faites pas fonctionner le Zoneline sans filtre en place. Si un filtre devient de formé ou endommagé, remplacez-le immédiatement.
Le fonctionnement sans filtré en place ou avec un filtré endommagé permettra à la saleté et la poussière d'atteindre les serpentins interieurs et généra la climatisation, le rechauffement, la circulation d'air et l'efficacité de l'appareil.
La mesure la plus importante pour entrenir le Zoneline est de changer le filtrre au minimum tous les 30 jours. Les filtrres sales nuisent à la climatisation, au chauffage et à la circulation d'air.
Le changement de filtrre permettra : de réduire le coût de fonctionnement, d'économiser l'énergie, de prévenir l'obstruction des serpentes de l'échangeur de chaleur et de réduire le risque de défaillance prematurée des composants.
Vou devez vous procurer des filtres de rechange auprès du revendeur local d'accessoires de climatisation et d'appareils de chauffage.
Les dimensions du filtrre pour le devant de l'appareil sont 14 x 20 x 1 po.
Les dimensions du filtré pour les modèles RAVRG1 et RAVRG2 sont 20 x 20 po.
Les dimensions du filtre pour le modele RAVRG3 sont 25× 20 po.
REMARQUE: Utilisez seulement un contrôle pour l'installation.
Pour replacer le filtré (filtré à air de return monté sur carrosserie):
- Glissez le filtré vers la droite ou la gauche pour dégager les supports de filtré ou tournez le support de filtré supérieur pour dégager le dessus du filtré.
- Retirez le filtré.
- Installez le nouveau filtré jetable.
Pour maintenir un rendement optimal, changez le filtrre au moins tous les 30 jours.

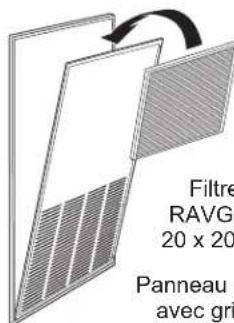

Pour retirer et replacer le filtré :
Retirer le filtré
Filtre monté sur I'appareil
Filtre RAVGR1 20x20 po
Panneau d'acces avec grille de retard d'air
RAVRG2 20× 20 po
Grille de return d'air
Filtre AVRG3 5x20 po

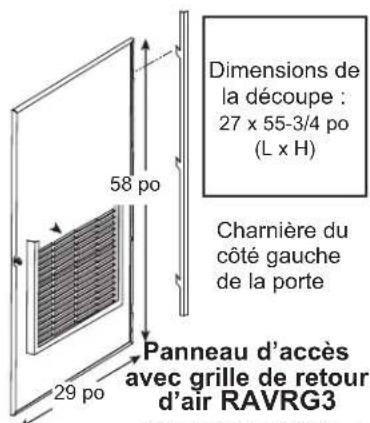

Panneau d'acces avec grille de retard d'air Charniere sur le cote gauche de la porte

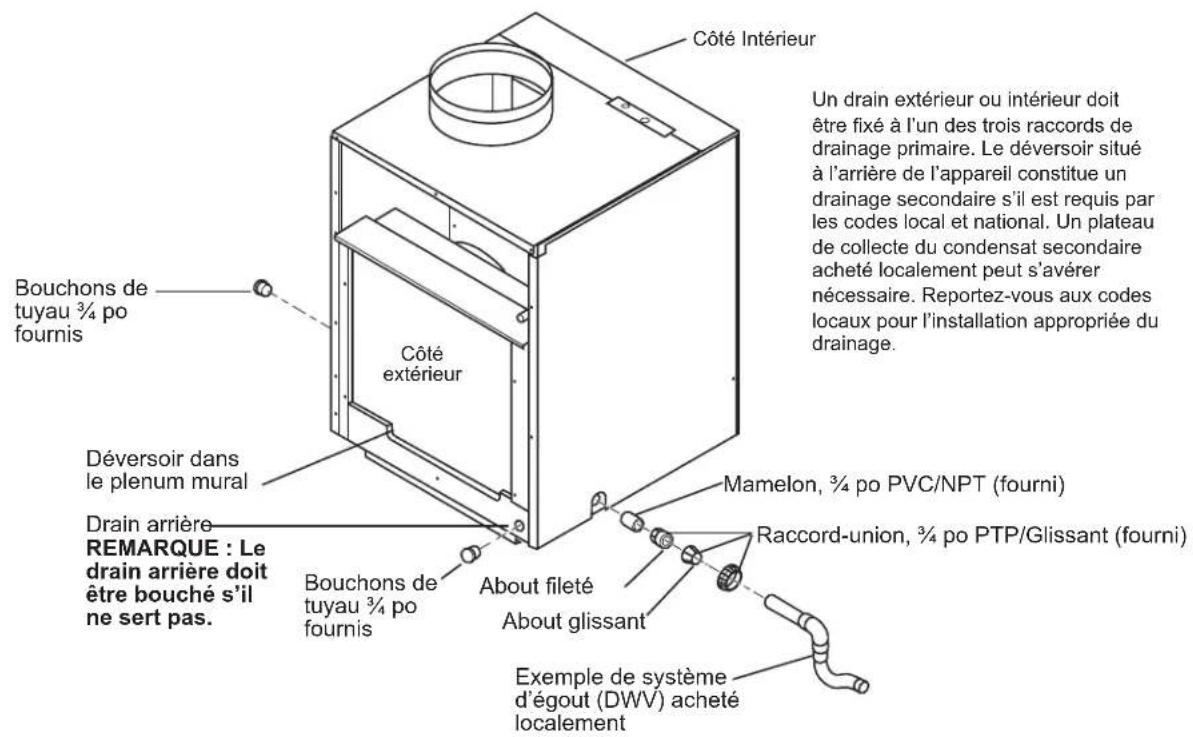

Drain à condensat
Nettoyez le système de drainage régulierement pour prévenir son obstruction.
Le drainage doit être acheminé vers une zone de drainage appropriée. Vérifiez le drainage à condensat de l'appareil régulierement. Gardez-le exempt de tout ce qui pourrait l'obstruer ou générer la circulation de l'eau de condensation. S'il se produit une accumulation de matière étrangère dans le tuyau de drainage, elle doit être evacuée et nettoyée. La totalité de la conduite de drainage doit être protégée contre le gel.
Entretien et nettoyage
Serpentins intérieurs/extérieurs
Les serpents interieurs/extérieurs du Zoneine doivent etre nettoyés et inspectés régulierement.
REMARQUE: N'utilise pas de nettoyants pour serpentins à base d'acide pour nettoyer les serpentins. Usez de prudence pour éviter de tordre les ailettes en aluminium des serpentins.
Serpentins d'air interieur
De petites quantités de charpie et de saleté peuvent passer à travers le filtré et s'agglutiner sur les serpents d'air interieur. Ces petites accumulations peuvent être soigneusement evacuées au moyen d'un aspirateur muni d'une Brosse, ou nettoyés à la vapeur par un professionnel.

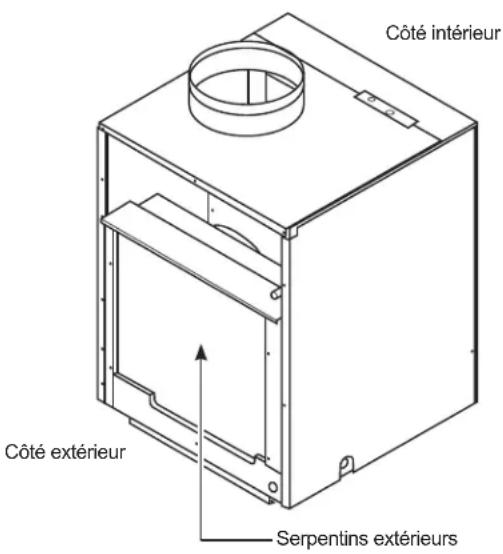

Serpentins d'air extérieur
Les voies d'admission et d'évacuation de l'air extérieur doivent déneurer propres. Inspectez la voie d'évacuation de l'air extérieur fréquement. Gardez-la exemple de débris, de neige et de glace. La voie d'admission de l'air extérieur doit aussi être exemplé d'obstructions. Le blocage de l'échéppement d'air extérieur ou de l'ouverture d'admission d'air extérieur réduira l'efficacité de votre unité et pourrait cause une défaillance prématurée du compresseur.
L'inspection et le nettoyage des serpents d'air extérieur peut nécessiter le retrait de l'appareil de son enceinte. Consultez la section de ce manuel quiporte sur la réparation pour des instructions sur la manière desteroler l'appareil.
Nettoyez les serpents régulierement.
Plateau de fond
Dans certaines installations, la saleté ou d'autres particules peuvent s'introduire dans l'appareil depuis l'extérieur et se déposer dans le plateau de fond (le fond de l'appareil).
Dans certaines régions des États-Unis, une substancesemblable à du gel peut se retrouver dans le plateau de fond.
Inspectez-le régulierement et nettoyez-le si nécessaire.
Questions? Composez-le 844-GE4-PTAC (ou 844-434-7822) ou visitez notre site Web : GEAppliances.com
AVANT DE COMMENCER
Lisez ces instructions attentivement et en totalité.
- IMPORTANT - Conserve ces instructions pour l'inspecteur local.
- IMPORTANT - Observe tous les codes et règlements en vigueur.
Note pour l'installateur - Assurez-vous de remettre ces instructions au propriétaire.
Note pour le propriétaire - Conservez ces instructions pour vous y reférer ultérieurement. - Il incorbe à l'installateur de proceeder à une installation correcte.
- La garantie ne couvre pas une défaillance du produit resultant d'une installation incorrecte.
- Vous doivent utiliser toutes les pieces fournies et suivre les procédures appropriées qui figurent dans ces instructions lors de l'installation de ce climatiseur.
CONSIGNES DE SECURITE ELECTRIQUE IMPORTANTES — LIRE ATTENTIVEMENT
AVERTISSEMENT
- Toutes les connexions électriques et le câblage DOIVENT être effectuels par un électricien/agréé.
- Observe le code national de l'électricité ainsi que les codes et règlements locaux.
- Pour votre sécurité personnelle, ce Zoneline doit être mis à la terre correctement.
- Les dispositifs de protection (fusibles ou disjoncteurs) acceptables pour les installations Zoneline sont spécifiés sur la plaque signalétique de chaque apparéil.
- N'utilisez pas de rallonge avec cet apparéil.
- Le câblage desBATIMENTS en aluminium peut être représenté des problèmes particuliers — Consultez un électricien/agréé.
- Meme lorsque l'appareil ne fonctionne pas, des commandes électriques demeurent sous tension.
- Coupez l'alimentation électrique à l'appareil avant une réparation en retardant les fusibles du circuit de dérivation ou en désarmant (off) le disjoncteur au panneau électrique.
EXIGENCES ÉLECTRIQUES
| Calibre de fils | Utilisez SEULEMENT le calibre de fil recommendé pour un circuit de dérivation à prise unique. |
| Fusibles/dis-joncteur | Utilisez SEULEMENT une catégorie et un calibre de fusible de type Utilisateur ou un disjoncteur HACR indiqué sur la plaque signalétique de l'appareil. La protection appropriée contre les surintensités à l'appareil est la responsabilité du propriétaire. |
| Mise à la terre | L'appareil DOIT être mis à la terre depuis le circuit de dérivation vers l'appareil, ou au moyen d'un fil de terre distinct fourni sur les appareils connectés en permanence. Assurez-vous que le circuit de dérivation est mis à la terre. |
| Sélection du calibre des fils | Utilisez les calibres de fils indiqués dans les tableaux et installez un circuit de dérivation simple. Tout le câblage doit satisfaire aux codes locaux et nationaux. REMARQUE : Utilisez des fils de cuivre seulement. |
REMARQUE: Tout le câblage du site doit satisfaire aux codes locaux et à ceux de la NEC. Il incombe à l'installateur de s'assurer que les codes de l'électricité sont respectés.
- Utilisez SEULEMENT le calibre de fils recommendé pour un circuit de dérivation simple.
- La protection contre les surintensités est la responsabilité du propriétaire.
| Calibres de fils pour circuit de dérivation recommends* | |
| Calibre de disjoncteur maximal de la fiche signalétique | Calibre de fils AWG AWG Wire size** |
| 15A | 14 |
| 20A | 12 |
| 30A | 10 |
| AWG - American Wire Gauge* Disjoncteur simple de la boîte électrique principale** À partir d'un fil de cuivre de 100 pi ou moins, conducteur isolé simple à 60 °C. Fil calibré d'après la NEC. | |
REMARQUE: Utilisez des fils de cuivre seulement.
Données sur le début d'air interieur
On peut déterminer le débit d'air interieur en mesurant la pression statique extérieure (PSE) du système de conduits à l'aide d'un manomètre à tube incliné ou d'un débitmétre à helice, puis en consultant le tableau « A » Utilisez les coefficients de correction du débit du tableau « B » pour déterminer le débit d'air exact dans les conditions enumeratedes. En aucun cas, un apparéil monobloc vertical (AMV) ne doit fonctionner à une pression statique extérieure supérieure à 0,30 po CE. Le fonctionnement de l'AMV dans ces conditions entraînera un débit inadéquat menant à un rendement déficient et/ou à une defaillance prematurée de composants.
Tableau A-Determination du début interieur (pi3/min)
| Models | ||
| AZ91H09 / AZ91H12 | ||
| Vitesse ventilateur | Basse | haute |
| PSE(") | SCFM | |
| .10"=430=490 | ||
| .15"=410=470 | ||
| .20"=360=440 | ||
| .25"=310=400 | ||
| .30"=260=350 | ||
PSE = Pression statique extérieure en pouces de colonne d'eau.
=Débit nominal (pi3/m) à basse vitesse :

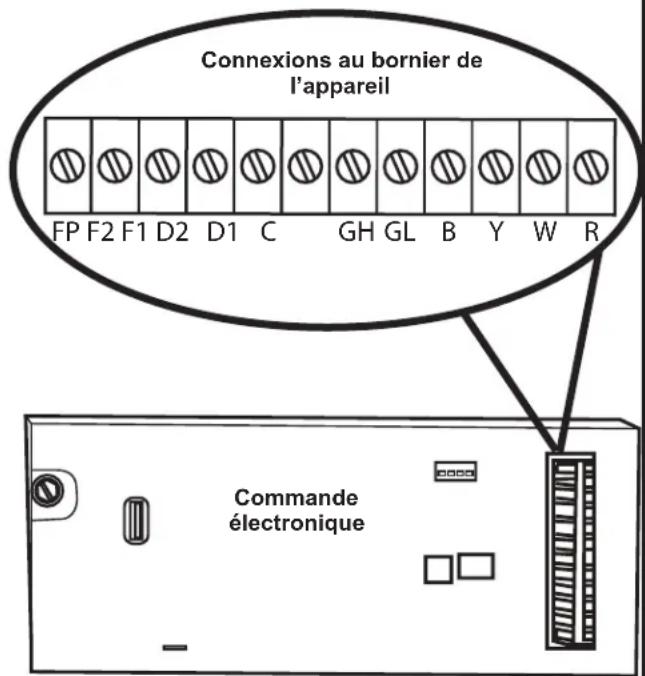

=Pour les thermostats à vitesse unique, connectez à la borne GL pour la basse vitesse ou à la borne GH pour la haute vitesse. Les thermostats à deux vitesse utilisent les deux bornes.
Tableau B - Coefficients de correction Corriger le début correct (si nécessaire)
| Coefficients de correction : | |
| 230V/265V=1.00 | |
| 208V=0.97 | |
| Chauffage=1.00 | |
| Climatisation 0.95 | |
=Votre débit d'air doit être équilibré en fonction de plusieurs facteurs, tels que la PSE disponible, le débit dans la pièce et le système de conduits. Consultez un ingénieur en chauffage, ventilation et climatisation pour des applications appropriées. La pression statique extérieure (PSE) peut se mesurer à l'aide d'un manomètre ou d'un tube pilote. Une fois cette PSE mesuree, vous pouvez déterminer le débit à partir du tableau ci-dessus.
=Des débits plus élevés tendent à augmenter la capacité sensible, la circulation dans la pièce et le bruit des conduits, tandis que des capacités moins élevées tendent à augmenter la capacité latente et à réduire le bruit.
Système de conduits
=Le système de conduits d'approvisionnement doit etre concu d'apres une methode reconne telle que la methode d'égal frotement ou de réduction des vitesses, à l'aide de calculateurs appropriés pour le type de conduit (p.ex. metallique, plancher à conduits ou flexible) utilise pour le système. Le système de conduits doit etre concu pour un taux de friction maximal de 0,30 po de colonne d'eau en tenant compte de tous les raccords, les registres et/ ou les diffuseurs. NE faites PAS fonctionner l'appareil sans qu'il soit raccordé à un système de conduits d'approvisionnement.
=Le retard d'air aux apparèils monobloc verticaux en série NE DOIT PAS être canalisé par conduits et tous les apparèils DOIVENT disposser d'une configuration de retard d'air libre pour fonctionner correctement.
=Le débit total (pi3/min) et la pression statique extérieure (PSE) disponible peuvent être évalués à partir des tableaux à gauche. Utilisez ces tableaux pour sélectionner les vitesses de ventilateur.

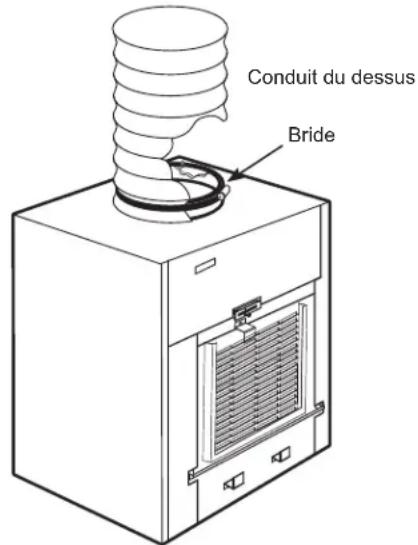

=Le collet sur le dessus de l'appareil accepte les conduits standard de 10 po. Inserez tous les conduits fermement. Le jeu dans les conduits peut augmenter la pression statique de beaucoup.
AVIS: Les conduits flexibles peuvent s'affaisser et restreindre le débit d'air. N'utilise pas de conduits flexibles pour les coudes à 90^ ou les sections non supportées sur 5 pi ou plus.

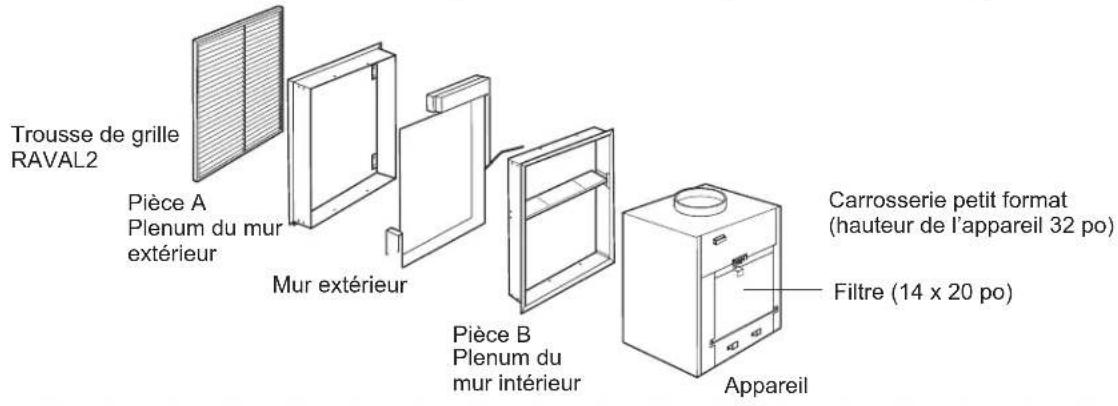

COMPOSANTS ZONELINE (carrosserie petit format)
ACCESSOIRES REQUIS pour NOUVEAU installation*
Persienne architectureurale RAVAL2
Dimensions de la découpe: 24-5/8 po x 30-7/8 po (L x H)
RAVWPT8 - S'allge de 5-1/2 à 8 po
RAVWPT14 - S'allge de 8 à 14 po

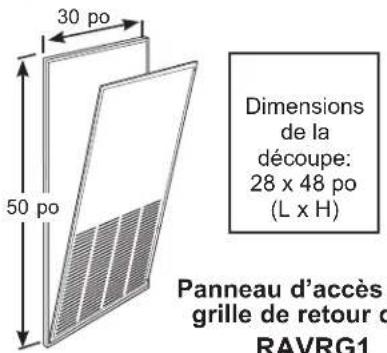

Panneau d'acces avec grille de retard d'air RAVRG1
Dimensions du filtré : 20 x 20 po Achete localement

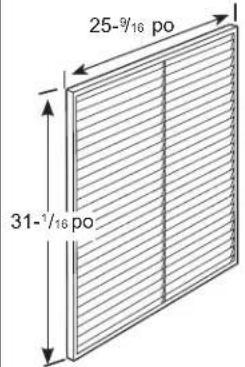

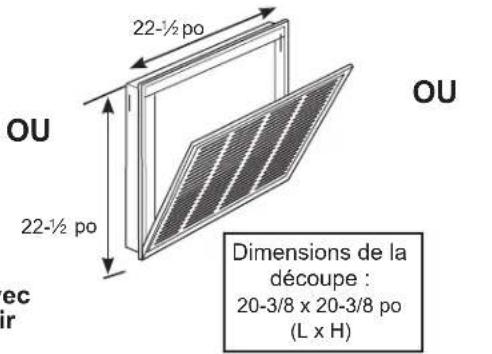

Grille de retour d'air RAVRG2
Dimensions du filtré : 20 x 20 po Achete localement
Dimensions du filtré : 25 x 20 po Achete localement
Pour les conversions de la série AZ75 / AZ85 aux climatiseurs verticaux série AZ90 / AZ91, le kit RAVTRANS est requis.
Thermostat mural
| Type de modèle Thermosatélectronique | Numéro de trousse |
| Modèles à résistance électrique 5 | fils RAK164P2 et RAK164D2 |
| Modèles à résistance électrique 6 | fils RAK164F2 |
| Modèles à thermopompe 6 fis | RAK148P2 et RAK148D2 |
| Modèles à thermopompe 7 fis | RAK148F2 |
Vue d'ensemble de l'installation
OPTIONS D'INSTALLATION DE LA GRILLE DE RETOUR D'AIR
La grille de retard d'air de la pièce peut s'installer vers le devant ou l'un des côtes de l'appareil. Une disposition incorrecte du retard d'air peut cause des problèmes de rendement.
Il existe quatre options d'installation de la grille de return d'air interieur. Choisissez celle qui correspond le moins a votre installation. Suive les instructions d'installation fournies avec la grille pour les détails.
REMARQUE: Utilisez un seul filtré dans l'installation. Le filtré peut être installé sur l'appareil ou dans le panneau/porte d'accès.
EMPLACEMENTS DES RACCORDS DANS L'ARMOIRE DE SERVICE
IMPORTANT: Planifiez soigneusement les emplacements du plenum, du branchement électrique, du drainage et du thermostat pour éviter les problèmes d'accès. Les endroits difficiles d'accès compliquent les manoeuvres d'installation et de réparation!
Carrosserie petit format
Dimensions de reference
A Cable de thermostat
B Conduite electrique d'arrivee
C Largeur et profondeur de l'appareil: 23-1/8 po
D Hauteur de l'appareil : 30 5/8 po (32 3/4 po avec conduit)
E Drains de condensat: Connecteur de 3 / 4 po
Choisissez l'un des TROIS emplacements de drain primaire
(Sélectionnez un emplacement et branchez les deux autres):
1-Coté droit
- 1 - Côté gauche
- 1 - Côté arrêté (Plenum)
- L'eau de drainage secondaire coule dans le plenum depuis l'arrière de l'appareil.
L'appareil se glisse dans le plenum mural sur environ 2 po.
Drains primaries
Un raccord de drainage est situé sur l'arrière de l'appareil, environ 2 po depuis le côte gauche.
Un raccord de drainage est situé sur les cots droit et gauche de l'appareil, environ 16 po depuis le devant de l'appareil.
Une platéforme d'une hauteur minimale de 8 po est recommmandée.
Vue d'ensemble de l'installation
ARMOIRE DE SERVICE TYPIQUE POUR PETITE CARROSSERIE ET DIMENSIONS (RÉFÉRENCE SEUL)
APPAREIL INSTALLÉ À TRAVERS LE DEVANT
* Nous recommendans de laisser un espace supplémentaire autour de l'appareil pour faciliter l'installation et le service de réparation.
Emplacements du drain
Exemple de système d'égout (ang. DWV) acheté localement
Vuelaterale
Dégagements d'installation sur le devant
- 3 po min. depuis le devant de l'appareil
- 3 po min. depuis les deux côtes de l'appareil
Installations laterales non recommandées
Accessoires disponibles
Persienne architecturale - RAVAL2
- Plenum mural - RAVWPT8 - S'allonge de 5 12 à 8 po
- Plenum mural - RAVWPT14 - S'allonge de 8 à 14 po
- Panneau d'accès avec grille de retour d'air - RAVRG1
Grille de return d'air - RAVRG2
- Panneau d'accès avec grille de retard d'air - RAVRG3
Thermostat mural (numérique et programmable)
Instructions d'installation
SEQUENCE DES ETAPES D'INSTALLATION
- Prévoyez une source d'alimentation électrique, un drainage et un système de conduits appropriés.
- Installes le plenum mural.
- Installes la grille.
- Construisez et installez la plateforme.
-
Placez l'appareil sur la plateforme et glissez le côté extérieur de l'appareil dans le plenum jusqu'à ce qu'il repose à fond.
-
Effectuez les raccordements de drainage selon les instructions qui figurent dans ce manuel.
- Raccordez l'appareil au système de conduits.
- Raccordez le thermostat.
- Raccordez l'alimentation electrique.
- Installez la grille de return d'air ou le panneau d'accès.
- Révisez la liste de vérification de l'installation.
- Verifiez le fonctionnement de l'appareil.
INSTRUCTIONS D'INSTALLATION
Installation du plenum mural
Installes le plenum mural. Reportez-vous aux instructions incluses dans la trousse de plenum mural RAVWP8 ou RAVWPT14 pour la procEDURE d'installation appropriée.
Installation de la grille
Installez la grille. Reportez-vous aux instructions inclues dans la trousse de grille RAVAL2 pour la procEDURE d'installation appropriée
Construction et installation de la plateforme Zoneline
- Construisez une plateforme carrée de 23 1/4 min. x 23 1/4 po min. avec des pieds pour relever la plateforme d'une hauteur minimale de 8 po. REMARQUE: La capacité minimale de la plateforme doit être de 175 lb.
Hauteur de plateforme recommandede: 8 po min, pour l'acces au drainage. La surface de la plateforme doit se couver a 3 / 4 po sous I'orifice du plenum.Voyez les instructions d'installation du plenum pour les détails.
REMARQUE: Les dimensions spécifiques de la découvert pour les raccords de drainage (si nécessaire) doivent être déterminées par l'installateur pour une installation particulière.
-
Il faut effectuer les raccordements de drainage à la droite, la gauche ou l'arrière de l'appareil. Les dimensions de l'appareil sont 23 1/8 x 23 1/8 po. Si la plateforme est plus large que l'appareil, il se peut que les trous de drainage doivent traverser la plateforme. Les découvertes/raccords de drainage doivent être déterminées par l'installateur pour une installation particulière.
-
Placez la plateforme dans l'armoire de service en respectant les dégagements suivants entre la plateforme et la surface interieure des murs/porte/panneau.:
3 po min. depuis le devant de l'appareil - L'appareil doit etre instalé à travers le DEVANT de l'enceinte.
3 po min. depuis les deux cots de l'appareil.
- Alignez la plateforme avec l'orifice du plenum mural et fixez-la au plancher à l'aide des supports et boulons appropriés.
Système d'évacuation du condensat
Le système d'évacuation du condensat améliore l'efficacité énergétique au moyen d'un ventilateur installé en usine qui expulse le condensat vers les serpentins extérieurs chauffés.
Une humidité extérieure elevée empêche le chasse-goutte d'expulser tous le condensat, de sorte que le surplus déborde dans le plateau de collecte du condensat puis sort par les raccords de drainage interieurs de 3 / 4 po.
REMARQUE: Si le système d'évacuation du condensat échoue à expulser la totalité du condensat hors de l'appareil, tout surplus débordera du déversoir à l'arrière de l'appareil directement dans le plenum mural, puis s'évacuera à l'extérieur du bâtiment. Cela est un signe que la carrosserie ou le drain nécessite une intervention de service.
EMPLACEMENT ET RACCORDEMENT DU DRAINAGE
Raccordement du drainage
REMARQUE: Avant de glisser l'appareil dans le plenum mural, déterminez les emplacements des raccordements. Si le drain arrirée ne sera pas utilisé, vous devez le boucher avant de glisser l'appareil dans le plenum.
1 Le plateau de fond de l'appareil dispose de trois (3) façons (gauche, droite et arrêté) de raccarder un drain de condensat extérieur.
2 Le trousse de drainage fournie doit etre raccordee a l'un des trois (gauche, droite ou arriere) raccords 34 po FPT sur le plateau de fond. L'utilisation du drain arriere sans raccordement au systeme d'egout (drainage, egout, ventilation) peut causer des taches sur le mur extérieur.
3 Inserez le mamelon 12 po dans le raccord choisi a laide de ruban Teflon ou de pate a joint achetés localement.
4 Raccordez I'about filete du raccord-union 3 / 4 po fourni au mamelon a laide de ruban Teflon ou de pate a joint.
5 Les deux autres raccords de drainage doivent etre bouches a I'aide de deux bouchons de tuyau 4 po (fournis) et de ruban Teflon ou de pate a joint.
6 Serrez tous les raccords à la main pour éviter d'endommager l'appareil ou les raccords.
7 Placez l'appareil sur la plateforme et alignez l'arriere de l'appareil sur l'orifice du plenum mural. Gissez l'appareil dans le plenum sur env. 2 po (ou jusqu'à l'arrêt de l'appareil).
8 Un système de drainage acheté localement doit maintainer se raccorder à l'about glissant du raccord-union. Une trappe est recommendée et le raccord de drainage doit être relié au système d'égout (DWV) du batiment.
9 Donnez au tuyau de drainage une pente descendante de 14 po pour chaque pied (1 pi) de course horizontally et laterale vers le système d'égout (DWV)..
10 Ne vissez pas les raccords de cuivre ou autrement metalliques directement dans l'appareil.
11 Vérifiez l'absence de fuites dans le système.
12 L'omission de suivre cette procédure peut entraîner de graves dommages à la propriété.
13 Un plateau de collecte de condensat secondaire achete localement peut s'aver necessaire. Consultez les codes locaux.
Raccordement du conduit de dessus
- Installez le conduit sur l'orifice d'évacuation d'air.
Vue latérale
- Utilisez une bride achetée localement pour fixer le conduit du dessus à l'orifice d'évacuation d'air.
Thermostat distant
AVERTISSEMENT
Risque de chocolélectrique
Avant d'effectuer une réparation, coupez l'alimentation électriche du Zoneline à la boite de fusibles ou au disjoncteur, et tirez sur l'interrupteur d'alimentation sur le devant de la carrosserie.
L'omission de proceder ainsi peut cause des blessures ou le décès.
Tous les apparèils monobloc verticaux sont configurés à l'usine pour être commandés par un seul thermostat distant pour le chauffage et la climatisation. Le thermostat peut basculer en mode automatique ou manuel pourvu que la configuration corresponde à l'appareil monobloc.
REMARQUE: Voyez les sections Thermostat distant et Connexions de commande à basse tension de ce manuel ainsi que le manuel du thermostat pour les connexions et les réglages appropriés.
Connexions à l'appareil
IMPORTANT:
Les connexions de thermostat du Zoneine procurent un courant 24 VCA seulement.
Si l'on utilise un thermostat mural numérique/électronique, il faut le régler pour un courant de 24 VCA. Voyez les Instructions d'installation relatives au thermostat mural.
AVIS:
Un dommage au thermostat mural ou à l'électronique du Zoneline peut résultat de connexions incorrectes. Le raccordement des fils bleu et noir nécessite une attention particulière. Aucun raccordement à la tension de secteur ne doit être effectué sur quelques circuit du thermostat que ce soit. Isolez tous les fils dans le bathtub contre la tension de secteur.
THERMOSTAT DISTANT ET Connexions DE COMMANDE À BASSE TENSION
Raccordement du thermostat mural
Les connexions des bornes sont situées sous le panneau de la boîte de commande.
- Tirez sur l'interrupteur d'alimentation situé sur le devant de la carrosserie.
- Coupe l'alimentation à l'appareil au disjoncteur du panneau électrique ou à l'interrupteur monté sur l'armoire de service.
- Enlevez le panneau de la boîte de commande en retardant les 4 vis frontales et les 3 vis du dessus qui fixent le panneau.
- Acheminez les fils du thermostat à travers le petit trou sur le dessus de la boîte jusqu'àux connexions des bornes sur le côté droit de la commande.
- Effectuez les connexions selon les instructions inclues avec le thermostat.
6 L'appareil est pret à l'utilisation une fois les fils connectés aux bornes correspondantes. - Reposez le panneau de la boite de commande.
Spécifications des bornes du thermostat
Pour la climatisation avec apparciels à chauffage électrique : C, R, GL, Y, W.
Pour apparéils à thermopompe : C, R, GL, Y, W, B.
Le thermostat doit pouvoir selectionner deux vitesses pour faire ce type de connexion.
Appareils à thermopompe durant le mode Chauffage :
La borne B doit être constamment sous tension. La borne W doit fournir 24 VCA à la sortie pour l'appoint de chaleur. La carte de commande decide si elle doit allumer le chauffage par thermopompe (compresseur) ou le chauffage électrique. La borne Y ne doit pas fournir 24 VCA à la sortie durant le mode de chauffage électrique.
MISE EN GARDE
Un raccordement incorrect à la boîte de commande peut endommager l'électronique du Zoneline et cause un fonctionnement irrégulier. Aucune interconnexion par bus n'est permise. Une paire de fils distincte doit relier chaque interrupteur de commande à chaque apparéil Zoneline.
| Définition de l'interface | |
| Code de la borne | Fonction de la connexion |
| FP Utilisé à l'usine | seulément. (S'assurer qu'il n'y a pas de cavalier à FP et F2) |
| F2 Utilisé avec F1 | pour fournir 24 VCA au relais de ventilateur extérieur. (S'assurer qu'il n'y a pas de cavalier à FP et F2) |
| F1 Utilisés avec F | 2 pour fournir 24 VCA au relais de ventilateur extérieur. |
| D2 Utilisé avec D1 | pour le fonctionnement marche ou arrêt du p提供优质 de commande |
| D1 Utilisé avec D2 | 2 pour le fonctionnement marche ou arrêt du p提供优质 de commande |
| C Borne de mise à | la terre commune |
| GH Appel pour ha | ute vitesse de ventilateur |
| GL Appel pour bas | sse vitesse de ventilateur |
| B Appel pour robin | et inverseur de thermo-pompe |
| Y Appel pour com | presseur |
| W Appel pour cha | uffage |
| R Tension 24 V de | la commande électron-ique vers le thermostat mural |
Instructions d'installation
THERMOSTAT DISTANT ET Connexions DE COMMANDE À BASSE TENSION
Bornes de connexion pour système de commande centralisé
L'appareil monobloc vertical comporte une configuration intégrée pour des connexions à un interrupteur extérieur afin de contrôler l'alimentation de l'appareil. L'interrupteur peutconsister en un système de commande centralisé ou même en un simple contacteur de portenormalement ouvert.
Pour un système commande centralisé, connectez un (:oté de l'interrupteur à la borne D1 et l'autre (:oté à la borne D2. La fermeture de l'interrupteur entrainera aussi tôt l'arrêt du fonctionnement de l'appareil.
REMARQUE: Le système de commande centralisé et les interrupteurs doivent être achetés localement.
Longueur de fils maximale pour un interrupteur d'un système de commande centralisé
| Calibre de fil | Longueur maximale |
| #24 400 pi | |
| #22 600 pi | |
| #20 900 pi | |
| #18 1500 pi | |
| #16 2000 pi |
Commande de ventilateur auxiliaire
Le système Smart Center dispose aussi de la capacité de contrôle un relais 24 VCA pour activer un ventilateur auxiliaire/de transfert. Les sorties sont désignées F1 et F2 sur la carte de commande.
Pour connecter le relais, reliez un cote du relais à F1 et l'autre cote à F2. À chaque activation du ventilateur, les bornes transmettront un signal 24 VCA au relais. Le relais doit être de 24 VCA, 100 mA ou moins.
REMARQUE: Le relais et les ventilateurs auxiliaires doivent être achetés localement.
REMARQUE: Il incombe à l'installateur de s'assurer que toutes les connexions des fils de commande soient réalisées en conformité avec les instructions d'installation. Un raccordement incorrect du filge de commande du thermostat et/ou l'alteration du filage interieur de l'appareil peut annuler la garantie de l'équipement et cause des dommages à la propriété, des blessures ou le décès.
Grille/panneau de return d'air
Installez la grille de return d'air ou le panneau d'accès. Reportez-vous aux instructions inclues avec laatisation choisisie.
RACCORDEMENTS ÉLECTRIQUES
1. RETRAIT DU PANNEAU DE LA BOITE DE COMMANDE
AVERTISSEMENT
Risque de chocolélectrique
Avant d'effectuer une réparation, coupez l'alimentation électrique du Zoneine à la boite des fusibles ou au disjoncteur et retarder l'interrupteur d'alimentation sur le devant de la carrosserie.
L'omission de proceder ainsi peut cause des blessures et/ou le décès.
Enlevez le panneau de boite de commande en retardant 4 vis frontales et 3 vis de dessus.

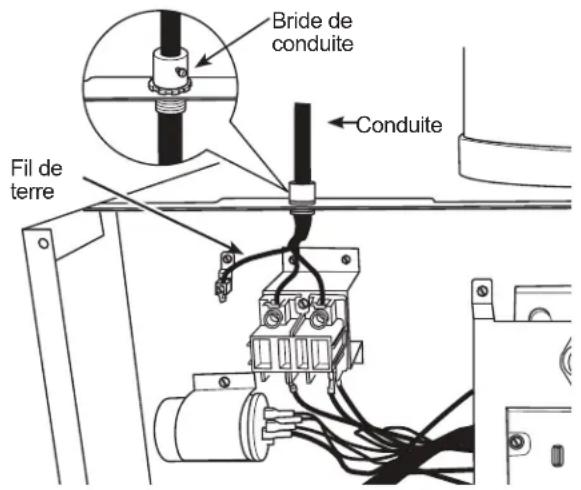

2. FIXATION DE LA CONDUITE ÉLECTRIQUE
Percez le disque défonçable du trou rond dans le haut de la boîte de commande pour installer la conduite électrique provenant du circuit de derivation. Installee et fixez la conduite à travers sa bride et achemine les fils jusqu'à la boîte de jonction. Laissez une longueur de fil libre de 8 po à partir de l'extrémité de la conduite.

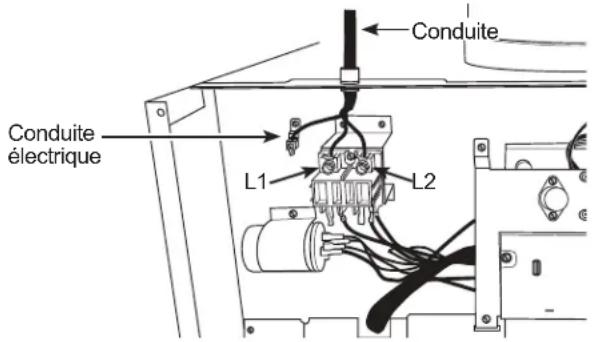

3. CONNEXION DES FILS À L'INTÉRIEUR DE LA BOîTE DE COMMANDE
AVERTISSEMENT
RISQUE DE CHOC ÉLECTRIQUE
Peut causer des blessures ou le décès. Cet apparéil doit être mis à la terre correctement.
Coupez l'alimentation électrique avant de proceder à une réparation ou une installation.
Tirez sur l'interrupteur d'alimentation situé sur le devant de la carrosserie. Coupez l'alimentation à l'appareil depuis le disjoncteur du panneau électrique ou celui monté dans l'armoire de service.
REMARQUE:
- Toutes les connexions électriques et le câblage doivent être installés par unElectricien agreeé et satisfaire le code national de l'électricité ainsi que tous les codes locaux en vigueur
-
Tout le câblage de la carrosserie doit composer des disjoncteurs du calibre approprié. Utilisez des disjoncteurs de type HACR (chauffage, climatisation) afin d'éviter les déclenchements nuisibles.
L'appareil doit être mis à la terre correctement. -
Effectuez toutes les connexions à l'aide de connecteurs électriques et de méthodes homologues UL.
- Assurez-vous que tous les fils se trouvent à l'intérieur de la boîte de commande et qu'ils ne sont pas coincés entre le panneau et l'appareil. Le fil de terre isolé vert provenant du Zoneline DOIT ÉTRE connecté au fil de terre du circuit de dérivation.
- Replace the panneau de la boite de commande et fixez-le à l'appareil à l'aide des 7 vis retirees précédement.
RACCORDEMENTS ÉLECTRIQUES (suite)
RACCORDEMENT DIRECT
| Tension pourCHAUFFAGE @ 230/208 Volts | Dispositif de protection des circuits |
| 2,50/2,05 KW | Fusible temporisé ou disjoncteur 15 ampères |
| 3,40/2,78 KW | Fusible temporisé ou disjoncteur 20 ampères |
| 5,00/4,09 KW | Fusible temporisé ou disjoncteur 30 ampères |
| Tension pourCHAUFFAGE @ 265 Volts | Dispositif de protection des circuits |
| 2,50 KW | Fusible temporisé ou disjoncteur 15 ampères |
| 3,40 KW | Fusible temporisé ou disjoncteur 20 ampères |
| 5,00 KW | Fusible temporisé ou disjoncteur 30 ampères |
Toutes les instructions d'installation relatives aux dégagements autour de l'appareil ont eté respectées.
Tous les composants et les accessoires ont ete est installés correctement et ils nont pas ete endommages pendant I'installation.
Le solin du plenum mural est installé, le plenum est de niveau et calfeutré.
L'unité est de niveau, de l'avant vers l'arrière et de la gauche vers la droite.
Le filtré à air et les serpentins intérieurs et extérieurs sont exempts d'obstructions.
Un seul filtré à air est installé dans le système.
Le ou les drainage d'évacuation du condensat sont bien raccordés, qu'ils suffiront à evacuer le condensat et qu'ils sontapprovéspar l'utilisateur final..
Le système de conduits est bien raccordé et fixé à l'orifice d'évacuation d'air.
Tous les panneaux d'accès sont bien fixés (p.ex. le panneau frontal et/ou la boite de commande).
Le thermostat mural est cable correctement.
L'appareil est cable correctement.
Le ou les disjoncteurs/fusibles et les fils du circuit électrique sont du calibre approprié.
L'appareil est relié à un seul circuit et il dispose de la tension (volts) et de la mise à la terre appropriées.
L'ensemble de l'installation satisfait aux codes et reglements locaux et nationaux en vigueur.
MISE SOUS TENSION DE L'APPAREIL
- Si tous les éléments de la liste de vérification sont corrects, remettez en place l'interrupteur d'alimentation sur le devant de l'appareil.
- Rétablissez le courant à l'appareil (ON) au panneau de service principal.
- Allumez le thermostat et reglez-le de façon à démarrer l'appareil.
- Vérifiez le fonctionnement de l'appareil dans chaque mode. Informez le propriété ou l'utilisteur du fonctionnement de l'appareil et du calendrier d'entretien régulier.
REMARQUE: Conseilze au propriete ou à l'utiliser de tenir un registre de maintenance et de réparation dated.
ENTRETIEN ET RÉPARATION
AVERTISSEMENT
Risque de chic électrique pouvantcause des blessures ou le décès Avant de proceder à l'entretien ou à une réparation, coupez l'alimentation électrique au panneau de service et verrouillez la zone afin de prévenir toute remise sous tension accidentelle. Si cela est impossible, fixez solidement une signalisation d'avertissement, p.ex. une étiquette, sur le panneau de service.
REMARQUE: Nous recommendons fortement que l'entretien et la réparation soient effectuels par une personne qualifiée.
Pour retirer l'appareil de I'armoire.
- Eteigneze le thermostat mural.
- Tirez sur l'interrupteur d'alimentation situé sur le devant de la carrosserie.
- Coupe l'alimentation electrique à l'appareil à partir du disjoncteur du panneau principal ou de celui monté sur l'armoire.
- Debranchez la connexion électrique à l'appareil.
- Deconnectez le système de drainage.
- Déconnectez le système de conduits.
- Glissez la carrosserie à l'extérieur du plenum mural.
- Retirez la carroserie de l'armoire de service.
Bruits de fonctionnement normaux
| PING! POP! | Il est possible que vous entendiez un tintement causé par les gouttes recueillies et projétées contre le condensateur par temps pluvieux ou d'humidité elevée. Cette conception améliore la déshumidification et l'efficacité de l'appareil. |
| "CLIC" | Le déclic des relais peut se faire entendre lorsque les commandes fonctionnement de façon cyclique ou lorsque vous les réglez pour modifier la température ambiente. |
| GOUTTES | Par temps pluvieux ou d'humidité elevée, de l'eau est recueillie dans le plateau de l'appareil. Celui-ci peut déborder et de l'eau peut s'écouler du côte extérieur de l'appareil. |
| BRUISSEMENT | Le ventilateur interieur fonctionne continulement lorsque l'appareil est en mode de refroidissement, sauf si la commande auxiliaire Smart Fan (Ventilateur intelligent) est réglée pour fonctionner en cycles. Dans ce dernier cas, le ventilateur s'allumera et s'arrête en parallelle avec le compresseur et un bruissement pourra se faire entendre.À certains moments, le ventilateur fonctionnera même si l'appareil n'est pas en mode chaudiage ou refroidissement. Si le ventilateur interieur est régé en continu, il fonctionnera peu importe qu'il n'y ait ni chaudiage ni refroidissement. À d'autres moments, le ventilateur fonctionnera plus longtemps que le cycle chaudiage-refroidissement ou il démarrera à l'occasion. Cela est normal et vise à améliorer le comfort et l'équilibre ambient. Si l'appareil est doté d'une ventilation en air d'appoint, les ventilateurs fonctionneront continulement. |
| Délai de 3 minutes | Vous remarquerez peut-être un décai de quelques minutes au démarrage si vous tentez de redémarrez le Zoneine trop tôt après l'avoir étéint, ou si vous réglez le thermostat immédiatement après l'accêt du compresseur. Ce décai de 3 minutes est attribuable à un dispositif de protection intégré du compresseur. |
| SILENCE | Pendant le cycle de dégivrage, les ventilateurs interieur et extérieur s'arrêtent et le compresseur fonctionne en mode de refroidissement afin d'éliminer le givre sur les serpents extérieurs. Àpres le dégivrage, l'appareil redémarre en mode chaudiage pour réchauffer rapidement la pièce au niveau de comfort désiré |
PROTECTION DU COMPRESSEUR
Pour protéger le compresseur et prévenir les cycles courts, l'appareil est concu pour fonctionner pendant un minimum de 3 minutes après le démarrage du compresseur à n'importe quel réglage du thermostat.
Conseils de dépannage... avant d'appeler le service
Economisez temps et argent! Examinez d'abord les tableaux suivants, un appel de service sera peut-etre inutil.
| Problème Cause proba ble Correctifs | ||
| Le Zoneline de démarre pas. | Le fusible est grillé ou le disjoncteur est déclenché. | Vérifiez le panneau de distribution électrique de la résidence et remplacez le fusible grillé ou réenclenchez le disjoncteur. |
| L'appareil attend que le limiteur de surcharge du compresseur se réinitialise. | Cela est normal. Le Zoneline redémarrera après sa réinitialisation. | |
| Panne de courant. Un délambda de protection (jusqu'à 3 minutes) préviert le déclenchement du limiteur de surcharge du compresseur. C'est pourquoit il est possible que le chauffage ou la climatisation ne reprene pas avant 3 minutes après le rétablissement du courant. | ||
| La climatisation ou le chauffage du Zoneline est insuffisant. | La circulation d'air interieur est restreinte. | Assurez-vous que l'avant du Zoneline n'est pas obstrué par des ridesaux, des stores ou des meubles. |
| La circulation d'air extérieur est restreinte ou recirculée. | Assurez-vous que la persienne architecturale n'est pas bloquée. Cela pourrait cause l'interruption de l'apparil par le limiteur de surcharge du compresseur. La grille extérieure doit partager une superficie libre d'au moins de 65 %. Les grilles d'une autre marque que GE Appliances peuvent être trop restrictives pour assurer un rendement approprié. Consultez votre revendeur si vous avons besoin d'aide. | |
| Le filtre à air est sale Remplacez le filtre au moins tous les 30 jours. Reportez-vous à la section Entretien et nettoyage - Filtres à air. | ||
| La température dans la pièce était peut-être BASSE ou elevée.. | Lorsque le Zoneline est mis en marche pour la première fois, il faut attendre un certain temps pour refroidir ou réchauffer la pièce. | |
| De l'air extérieur entre dans la pièce. | Réglez la commande d'évent à la position fermée. | |
| Une oedur de brûlé est perceptible au démarrage du mode chauffage. | De la poussière se trouve à la surface des éléments chauffants. | Cela peut produit une oedur de « brûlé » au démarrage du mode chauffage. Cette oedur devrait disparaitre rapidement. |
| L'air n'est pas toujours chaud ou froid pendant le fonctionnement. | La thermopompe ne produit pas d'air chaud. | Cela est normal. La thermopompe produit de l'air tiède qui n'est pas aussi chaud que celui fourni par le chauffage électrique, plus coûteux à l'utilisation. |
| L'interrupteur du ventilateur est peut-être régèle en mode continu. | Cela fait en sortie que le ventilateur suffle de l'air à température de la pièce même lorsque le compresseur ou l'élement chauffant sont mis en arrêt. Le mouvement continu de l'air procure un meilleur contrôle de la température en mode climatisation. | |
| L'air ne semble pas suffisamment chaud durant le mode chauffage. | La thermopompe seule générale de l'air qui semble plus froide que ce que l'on souhaite. | Utilisez l'option de chauffage électrique. Cela aura pour effet d'éteindre la thermopompe et de chauffer à l'électricité seulement. REMARQUE : L'utilisation de cette option augmentera la consommation d'énergie. |
Diagnostics des codes d'erreur de la commandelectronique et mode Test
Diagnostics des codes d'erreur
La commande électronique de l'appareil monobloc vertical (SPVU) surveille constamment le fonctionnement de l'appareil et enregistre les codes d'erreur si certaines anomalies sont décelées. Dans certains cas, l'appareil réagira et interrompra le fonctionnement jusqu'à la correction des anomalies.
Pour acceder au menu des codes d'erreur, appuyez sur le bouton ENTER (entrer). Le code d'erreur va s'afficher le cas échéant. Si plusieurs codes sont présents, vous pouvez basculer entre les codes à l'aide du bouton SCROLL (défiler). Pour effacer tous les codes, appuyez sur ENTER et SCROLL durant trois secondes en mode code d'erreur.
Codes d'erreur et état de l'alarme
Panneau de commande de l'appareil
L'afficheur ci-dessous compte quatre chiffres. Les deux de gauche indiquent le code d'erreur (1 à 24), les icônes On/Off (marche/arret) au-dessus de ces chiffres indiquent l'état courant du code. Les deux chiffres de droite indiquent le compte de l'histoire (jusqu'à 99) du code associé. L'afficheur compte aussi une icône d'entretien (cle) qui s'illumine pour signaler que l'appareil nécessite un entretien.
Verification des codes d'erreur :
- Appuyez sur ENTER pour activer l'afficheur..
- Chaque pression sur le bouton SCROLL affiche le code d'erreur suivant.
Mise à zéro du compteur d'historique :
- Appuyez simultanément sur les boutons ENTER et SCROLL durant environ 6 secondes.
| Code d'erreur | Problème Action | |
| 1 Bouton sur le panneau avant bloqué durant plus de 20 secondes. | Poursuivre en surveillant l'indication « OPEN (ouverture) » (déblocage) concernant l'interrupteur. Ne pas traiter l'entrée relative à l'interrupteur. | |
| 2 | Tension d'entrée hors spécification (103 - 127 / 187 - 253) | L'unité s'arrête; ouvir les reliais jusqu'à ce que la tension soit conforme aux specifications, puis remettre en marche. |
| 3 Le circuit de la sonde de température interieure est ouvert ou en court-circuit | L'unité fonctionne par défaut à 24 °C (75 °F) en mode REFROIDISSEMENT ou à 20 °C (68 °F) en mode CHAUFFAGE et continue à fonctionner. | |
| 4 Le circuit de la sonde de température de serpentin intérieur est ouvert ou en court-circuit | Le tableau de commande de l'unité passse à la température par défaut de 4 °C (40 °F). Il y a contournement de la sonde et l'unité continue à fonctionner. | |
| 5 Le circuit de la sonde de température de serpentin extérieur est ouvert ou en court-circuit | L'unité passse à la température par défaut de -7 °C (20 °F), en contournant la sonde.L'unité continue à fonctionner. En mode CHAUFFAGE, elle fonctionne à l'électricité le cas échéant. En l'absence d'électricité, elle fonctionne en mode POMPE À CHALEUR si la température extérieure le permet. | |
| 6 Température de serpentin extérieur > (supérieure à) 79 °C (175 °F) | L'unité s'arrête pendant 5 minutes, puis se remet en marche durant 3 minutes. Au bout d 3 tentatives infusées, la gravité du défaut est suffisante pour que l'unité soit mise hors service, avec verrouillage. | |
| 7 Température de serpentin intérieur < (inférieure à) -1 °C (30 °F) durant 2 minutes consécultives | Le compresseur s'arrête et le ventilateur fonctionné à haute vitesse. Lorsque la température de serpentin at-Teint 7 °C (45 °F), l'unité se remet en marche après expiration de la durée de verrouillage. | |
| 8 Le nombre de cycles de fonctionnement de l'unité est > (supérieure à) 9 par heures | L'unité continue à fonctionner et à faire l'objet d'une surveillance. | |
| 9 Le nombre de cycles de fonctionnement de l'unité est < (inférieure à) 3 par heures | L'unité continue à fonctionner et à faire l'objet d'une surveillance. | |
| 10 Protection contre le gel dans la pièce | À utiliser uniquement lorsqu'on dispose d'un chauffage électrique. Faire fonctionner sur Haute vitesse et Chauuffage électrique jusqu'à ce que la température de la pièce attigne 8 °C (46 °F). L'unité affiche « FRZ » lorsqu'elle fonctionne. | |
| 11 Problèmes de thermostat mural (WallStat) ou défaut de raccordement. | L'apparil ne fonctionnera pas. | |
| 12 Sans object Sans object | ||
| 13 Le manostat de limite haute est ouvert | Lorsque l'unité fonctionné en mode refroidissement ou que la pomme à chaleur est en marche, le compresseur s'arrête. Faire fonctionner le ventilateur à haute vitesse jusqu'à ce que le manastat se ferme puis remettre en marche. Lorsque le manastat s'est ouvert 3 fois en 1 heures, l'unité se verrouille hors service. S'applique seulement à l'objet de 24k. | |
| 14 Sans object Sans object | ||
| 15 Erreur Pompe à chaleur | Lorsque la température de serpentin intérieur dermeure inférieure à la température ambientependant 3 minutes, l'unité répond à la demande de chauffage en utilisant l'électricité. | |
| 16 Température au-delà des limites de fonctionnement | Cette situation produit lorsque la temperature ambiente descend sous -18 °C (0 °F) ou dépasse 54 °C (130 °F). Le code d'erreur demeure affiché jusqu'à ce que la température revienne dans la plage de service; l'unité se remet ensuite à fonctionner normalément. | |
| 17 La configuration de l'équipment ne correspond pas au minimum exigé | Le comprésaur doit être activé et le ventilateur doit pouvoir fonctionner au moins à 2 vitesses. | |
| 18 Sans object Sans object | ||
| 19 Sans object Sans object | ||
| 20 Sans object Sans object | ||
| 21 Sans object Sans object | ||
| 22 Température de serpentin extérieur < (inférieure à) -1 °C (30 °F) durant 2 minutes consécultives | L'unité répond à la demande de chauffage en utilisant l'électricité jusqu'à ce que la température soit supérieure ou égale à 7 °C (45 °F). S'applique uniquement aux modèles avec pompé à chaleur. | |
| 23 Sans object Sans object | ||
| 24 Sans object Sans object |
Notes
Inscription du propriétaire d'électroménager
Veuillez suivre les étapes suivantes pour protéger votre investissement :
1 Remplisse et poste donne fice d'inscription du propriete a jourd'hui. You aurez ici la quiétude de savoir de nous pourrons vous contacter en cas de modification pour améliorer la sécurité.
Après avoir sauté la fiche d'inscription ci-dessus, rangeez ce document est un endroit sur. Il contient des re-seignements dont vous aurez besoin en cas d'appeil de service. Notre nombre de service est le 844-GE4-PTAC (ou 844-434-7822).
Veuillez dire votre manuel d'utilisation attentivement. Il vous aidera a utiliser votre nouvel electroménager d'une façon appropriée.
Decouperici
CONSUMER PRODUCT OWNERSHIP REGISTRATION
Veuillez metre dans une enveloppe et envoyez à :
Toutes les réparations sous garantie sont effectuées par nos Centres de service ou par nos répartirues autorisés Customer Care®. Vous pouvez prendre rendez-vous en ligne sur GEAppliances.com ou en composant le 844-GE4-PTAC (ou 844-434-7822). Au Canada, communiquez avec la firme Gordon Williams Corp. Au 1.888.209.0999. Lorsque vous appelez, veillez avoir les numeros de série et de modele à portée de la main.
| Pendant : GE Appliances remplacera : | |
| Un an à compter de la date d'achat d'origine | Toute pièce du climatiseur qui se révèle défectueuse en raison d'un vice de matières ou de fabrication. Au cours de cette garantie limite d'un an, GE couvrira gratuitemment les frais de main-d'oeuvre et les frais de service associés pour replacer la pièce défectueuse. |
| Cinq ans à compter de la date d'achat d'origine | Toute pièce du système frigorifique scelledle (le compresseur, le condensateur, l'évaporateur et toute la tubulure de raccordement y compris le système d'air d'appoint) qui se révèle défectueuse en raison d'un vice de matières ou de fabrication. Au cours de cette garantie limite de cinq ans, GE couvrira gratuitemment les frais de main-d'oeuvre et les frais de service associés pour replacer la pièce défectueuse. |
| La deuxieme à la cinquième année à compter de la date d'achat d'origine | De la deuxieme à la cinquième année à partir de la date d'achat d'origine, GE Appliances remplacera certaines pièces défectueuses en raison d'un vice de matières ou de fabrication. Les pièces sous garantie sont les moteurs de ventilateur, le limiteur de surcharge du compresseur, les solenoides, les cartes de circuit, les commandes auxiliaires, les thermistances, les commandes antigel, la pompe d'évacuation du condensat, les condensateurs, les varistances et le roulement de la soufflerie interieure. Au cours de cette garantie supplémentaire de 4 ans, vous devrez assumer tous les frais de main-d'oeuvre et de service associés |
Ce qui n'est pas couvert :
Toute visite à votre domicile pour vous expliquer le fonctionnement de l'appareil.
Une installation, une livraison ou un entretien inadéquats.
Pour tout problème d'installation, ou si le climatisateur n'assure pas une climatisation adequate, communiquez avec votre détaillant ou votre installer. Vous ave la responsabilité de fournir les installations appropriées pour les raccordements electriques.
- Dans les établissements commerciaux, la main-d'oeuvre nécessaire pour amener l'appareil à un endroit où il pourrait être accessible aux fins de réparation par un technicien.
- Les défectuosités ou les dommages attribuables à la corrosion causée par une installation dans un milieu contenant des produits chimiques corrosifs.
Le remplacement des fusibles ou le réenclenchement des disjoncteurs. - Une défectuosité attribuable à une modification du produit,
uneutilisationderaisonnableouunentretieninadéquatounégligent.
- Les défectuosités ou les dommages attribuables à la corrosion en raison d'une installation dans un environnement cottier, sauf dans le cas des modèles ayant subi un traitement anticorrosion appliqué à l'usine tel qu'indiqué par le numéro de modèle.
- Les dommages au produit attribuables à une alimentation électricne inadéquate, un accident, un incendie, une inondation ou un cas de force majeure.
Tout dommage direct ou indirect à la propriété causé par une eventuelle défectuosité de ce climatiseur. - Les dommages survenus après la livraison.
Le produit en cas d'impossibilité d'y avoir accès pour proceder à la réparation demandée.
EXCLUSION DE GARANTIES IMPLICITES - Notre seul et unique recours consiste dans la réparation du produit selon les dispositions de cette Garantie limite. Toutes les garanties implicites, incluant les garanties de qualite marchande et de convenance, sont limitees a une année ou a la période la plus courte autorisee par la loi.
Cetie gantie lttte est offerte a lachetur inital et a tout propriete subequent d'un prodit achet en vue d'une utilisation aux Etats-Unis et au Canada. Si le produit est installe dans une region non desservie par un reparateur autorise GE Appliances, you pouriez etre tenu d'assumer des frais de displacement ou apporter le produit a un centre de reparation autorised GE Appliances. En Alaska, la garantie limitee ne couvre pas les frais d'expedition et les appels de service a votre domicile.
Dans certains États ou provinces, il est interdit d'exclure ou de limiter les dommages directs ou indirects. La presente garantie vous confère des droits juridiques spécifiques. Vous pouvez bénéficier d'autres droits qui varient d'une province ou d'un État à l'autre. Pour connaître les droits dont vous bénéficiez dans votre région, communique avec des relations avec les consommateurs de votre région ou encore le Procureur général de votre État.
Inscription du propriétaire d'électroménager
Site Web de GE Appliances
Vous avez une question ou yous avez besoin d'aide pour voite appeareil electromenager? Visitez le site Web de GE Appliances 24 heures par jour, tous les jours de l'année! Voues pouez aussi y trouver d'autres formidables produits GE Appliances et tirer avantage de tous nos services d'assistance en ligne. Aux Etats-Unis : GEAppliances.com Au Canada : GEAppliances.ca
Enregistrez votre électroménager
Enregistrez notre nouvel apparéil en ligne au moment qui vous convient le mieux! L'enregistrement de votre produit dans les déliés prescrits permet une meilleure communication et un service rapide, selon les modalités de votre garantie, si besoin est. Vous pouvez également envoyer par courrier la carte d'enregistrement pré-imprimée qui se trouve dans l'emballage de votre apparéil.
Aux États-Unis : GEAppliances.com/register
Service de réparation
Un service de réparation expert GE Appliances se trouve à quelques pas de chez vous. Rendez-vous sur notre site et programmez, à votre convenance, une visite de réparation à n'imprime quel jour de l'année.
Aux États-Unis : GEAppliances.com/ge/service-and-support/service.htm ou composez le 800.432.2737 durant les heures normales de bureau.
Procurez-vous une prolongation de garantie GE Appliances et informez-vous des rabais spéciaux en vigueur pendant la durée de votre garantie. Vous pouze vous la procurer en ligne en tout temps. Les services GE Appliances seront toujours disponibles après l'expiration de la garantie. Aux États-Unis :
GEAppliances.com/ge/service-and-support/shop-for-extended-service-plans.htm ou composez le 800.626.2224 durant les heures normales de bureau.
Pour de l'assistance concernant la connectivité au réseau sans fil (pour les modèles équipés de cette fonction), visitez notre site Web au GEAppliances.com/ge/connected-appliances/ ou composez le 800.220.6899 aux États-Unis seulement.
Pieces et accessoires
Les personnes ayant les compétences requises pour réparer elles-mêmes leurs apparciels peuvent recevoir directement à la maison des pieces ou accessoires (les cartes VISA, MasterCard et Discover sont acceptées). Commandez en ligne 24 heures par jour.
Aux Etats-Unis: GEApplianceparts.com ou par téléphone au 877.959.8688 durant les heures normales de bureau.
Les instructions containes dans le present manuel comportent des procedures que tout utiliseur peut effectuer. Les autres types de réparation doivent généralement être confiés à un technicien qualifié. Usez de prudence : une réparation ou un entretien mal effectuels peuvent rendre l'utilisation de l'appareil dangereuse.
Les consommateurs au Canada doivent consulter les pages jaunes pour connaître le centre de service Mabe le plus proche, visitor notre site Web au GEAppliances.ca/en/products/parts-filters-accessories ou composer le 1.800.661.1616.
Communiquez avec nous
Si you n'etes pas satisfait du service après-vente de GE Appliances, communiquez avec nous depuis notre site Web en fournissant tous les détails dont votre numero de téléphone, ou écrivez à :
Aux Etats-Unis : General Manager, Customer Relations | GE Appliances, Appliance Park | Louisville, KY 40225
Veuillez metre dans une enveloppe et envoyez à :
