MODE D'EMPLOI IM5SS GE
Manuel d'utilisation et d'installation
La section française commence à la page 21
Mesures de sécurité 22
Instructions de
Fonctionnement 23
Avant d'appeler un
réparateur 24
Bruits normaux que vous
pouvez entendre 24
Préparation à un département
de longue durée 23
Vous devez mettre le
commutateur de marche
de la machine à gants
en position 0 (arrêt) 23
Instructions d'installation
Conduite d'eau froide...38-42
Liste de pièces. 26,27
Machine à gâches 28-32
Machine à glaçons K 33-37
Services aux consommateurs
Garantie 43
Soutien des consommateurs........44
Trousse IM-5SS
Cette trousse convient à la plupart des modèles côté-à-côté qui ont besoin de trousse IM-1, IM-2, et IM-3. Si vous remplacez une machine à gants avec une trousse IM-1 ou IM-2, consultez la page 25.
Quelles instructions devez-vous suivre?
Consultez l'étiquette placée à l'arrière de votre réfrigerateur. Elle vous dira si vous nevez utiliser les instructions :
Pour votre sécurité :
Ne mettez jamais vos doigts et vos mains dans la machine à glaçons automatique quand le réfrigérateur est branché. Vous évitez ainsi de vous blesser.
Vous éviterez également de générer le fonctionnement du mécanisme d'éjection et de l'objet de chauffage qui libère les glaçons qui sont situés en bas de la machine à glaçons.
LISEZ et conservez ces instructions.
Un réfrigérateur nouvellement installé peut prendre de 12 à 24 heures pour commencer à produire des glaçons.

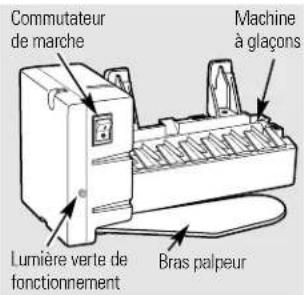

Machine à glaçons automatique
La machine à glaçons produit sept glaçons par cycle, soit environ 100 à 130 glaçons par 24 heures, selon la température du compartiment congélation, la température de l'eau, le nombre de fois que la porte est ouverte et les autres conditions d'utilisation.
Si vous faites fonctionner le réfrigérateur avant de raccorder l'eau à la machine à glaçons, mettez le commutateur de marche en position 0 (arrêt).
Après avoir raccordé le réfrigerateur à l'alimentation d'eau, mettez le commutateur de marche en position I (marche). La lumière verte de marche s'allume.
La machine à glaçons se remplit d'eau quand elle atteint le point de congélation. Un réfrigerateur nouvellement installé prend de 12 à 24 heures pour commencer à produire des glaçons.
Jetez les premiers lots de glaçons pour permettre à la conduite d'eau de se purger.
Assurez-vous que rien ne gêne la course du bras palpeur.
Quand le bac se remplit jusqu'au niveau du bras palpeur, la machine à glaçons s'arrête de produire des glaçons.
Il est normal de trouver des glaçons qui soient soudés ensemble.
Si vous n'utilisez pas souvent vos glaçons, les valeurs glaçons deviennent opaques, prenant un mauvais goût et rétrécissant.
Si des glaçons se coincent dans la machine à glaçons, la lumière verte se met à clignoter. Pour corriger cette situation, mettez le commutateur de marche en position 0 (arrêt) et enlevez les glaçons. Remettez le commutateur de marche en position I (marche) pour remettre en marche la machine à glaçons.
NOTE: Dans les maisons qui ont une pression d'eau plus faible que la moyenne, vous pouvez entendre la machine à glaçons recommencer plusieurs fois son cycle pour produire un lot de glaçons.
Préparation à un département de longue durée
Mettez le commutateur de marche de la machine à glaçons en position 0 (arrêt) et coupez l'alimentation d'eau du réfrigérateur.
Si la température risque de s'abaisser en dessous de la température de condensation, demandez à un technicien qualifié de purger votre système d'alimentation d'eau (sur certains modèles) pour empêcher toute inondation pouvant occasionner des dégâts sérieux.
Voudez mettre le commutateur de marche de la machine à glacons en position o (arrêt)
Quand le bac à glaçons est enlevépendant plus d'une minute ou deux.
Quand l'alimentation d'eau est coupée pendant plusieurs heures.
Quand vous n'utilisez pas votre réfrigérateur pendant plus de jours.
La machine à glaçons automatique
Un réfrigerateur nouvellement installé peut prendre de 12 à 24 heures pour commencer à produire des glaçons.
Bruit normal que vous pouvez entendre
Le robinet d'alimentation d'eau de la machine à glaçons émet un bourdonnement quand la machine à glaçons se remplit d'eau. Si le commutateur est en position I (marche), un bourdonnement se fait entendre même si la machine n'a pas encore été branchée à l'alimentation d'eau. Si vous conservez le commutateur en position I (marche) avant de brancher la machine
à l'alimentation d'eau, vous risquez d'endommager votre machine. Pour éviter tout dégât, mettez le commutateur en position 0 (arrêt). Le bourdonnement s'arrête.
- Les gacons qui tombent dans le bac et l'eau qui coule dans les tuyaux quand la machine à gacons se remplit font un bruit normal.
Avant d'appeler un réparateur
Liste de vérifications préventives
Économisez votre temps et votre argent! Consultez les tableaux des pages suivantes, vous évitez peut-être d'appeler un réparateur.
| Votre problème Causes | possibles Solutions | |
| La machine à glaçons automatique ne fonctionne pas | Le commutateur de marche est en position O (arrêt). | • Mettez le commutateur de marche en position I (marche). |
| L'alimentation d'eau est arrêtée ou n'est pas branchée. | • Consultez «Instructions d'installation de la conduite d'eau». | |
| Le compartment congestion est trop chaud. complètement froid. | • Attendeze 24 heures que le réfrigérateur soit | |
| Une accumulation de glaçons •Égalissez les glaçons à la main. dans le bac à glaçons cause un arrêt de la machine à glaçons. | • Appclez un plombier ou purgce le robinet. | |
| Les glaçons sont trop petits qui relié le réfrigérateur à la la canalisation d'eau peut être bouché. | Le robinet d'arrêt de l'eau •Appclez un plombier ou purgce le robinet. | |
| La formation des glaçons est lente | La portec est restée ouverte •Vérifiez qu'un paquet de nourriture n'empêche pas une bonne fermeture de la portec. | |
| Le bouton de réglage de température est mis à une température trop BASSE. | • Consultez «Bouton de réglage de température». | |
| Les glaçons ont une odeur ou un goût | Le bac à glaçons doit être nettoyé. •Videz et lavez le bac à glaçons. Jetez les valeurs glaçons. | |
| Les alimentés donnent de l'odeur ou du goût aux glaçons. •Emballez bien les alimentés | ||
| L'intérieur du réfrigérateur a besoin d'être nettoyé. | • Consultez «Soins et nettoyage de votre réfrigérateur». |
Instructions im-5ss trousse d'installation machine à glaçons
Au Canada, appelez au numéro 1-800-361-3400 ou visitez notre site Web à l'adresse www.electromenagers.ca
Avant de commencer
Lisez ces instructions complètement et attentivement.
- IMPORTANT - Conservez ces instructions pour votre inspecteur local.
- IMPORTANT - Observez tous les codes et les ordonnances en vigueur. Note à l'installateur - Assurez-vous de laisser ces instructions au consommateur. Note au consommateur - Conservez ces instructions pour références futures.
- Niveau de compétence - L'installation de cet appareil électroménager nécessite des compétences mécaniques et électriques de base. Durée requise pour l'installation - 20-60 minutes
- L'installateur est responsable d'une bonne installation.
- Toute panne de l'appareil due à une mauvaise installation est exclue de la garantie.
Quelles instructions devezvous SUIVRE?
Consultez l'étiquette placée à l'arrière de votre réfrigerateur. Elle vous dira si vous nevez utiliser les instructions
L'installation de votre machine à glaçons dépend de cette méthode de réfrigérateur.
Replacez-vous une machine à glaçons existante par CETTE trousse?
Il est important que vous utilisiez le robinet d'eau et la rallonge de conduite qui sont contenus dans cette trousse, même si vous avez déjà un robinet d'eau et une rallonge déjà installés.
Le vieux robinet peut occasionner une alimentation d'eau insuffisante pour un bon remplissage de la machine à glaçons et cela risque de provoquer des dommages.
La rallonge de conduite d'eau doit être d'une longueur différente que celle qui existe, pour permettre une bonne alimentation d'eau. Coupez la conduite à la longueur indiquée pour voircre modèle de réfrigérateur.
Dommages - expédition/ installation
- Si votre appareil a été endommagé pendant son expédition, renvoyez-le au magasin où vous l'avez acheté. Il le réparera ou le remplacera.
- Si c'est le client qui a endommagé l'appareil, il est responsable de sa réparation ou de son remplacement.
- Si c'est l'installateur (autre que le client) qui a endommagé l'appareil, c'est l'accord qui lie l'installateur au client qui détermine celui qui est responsable de la réparation ou du remplacement.
Contenu de la trousse IM-5SS
Machine à glaçons
Manuel du propriétaire et instructions d'installation
Collier de serrage de tuyau (noir)
Ensemble de robinet et de conduite d'eau
Dispositif de fixation de conduite d'eau avec envers adhésif
Collier de serrage de tuyau (pas noir)
Vis à tête hexagonale pour collier de serrage de conduite d'eau
Collier de serrage de conduite d'eau (collier de serrage)
Étiquette de garantie
Rallonge de conduite d'alimentation (diamètre: 3/4 po)
Bac de glaçons
Collier de serrage de conduite d'eau (collier de serrage)
Vis à tête hexagonale
Raccord d'arrivée de conduite d'eau
Tuyau d'alimentation isolé
Vis à tête hexagonale (2)
Récipient de remplissage de la machine à glaçons (montage de côté)
Récipient de replissage de la machine à glaçons (montage au centre)
Insertion de la machine à glaçons
Adaptateur de cordon d'alimentation électrique de la machine à glaçons (4 broches)
Adaptateur de cordon d'alimentation électrique de la machine à glaçons (6 broches)
Adaptateur en fil du robinet d'eau
Liaisons métalliques (2)
Support de la machine à glaçons
Vis pour monter le support à la paroi du réfrigérateur (3)
Liste des pièces Utilisez avec les instructions d'installation :
| C | K | |
| 1 Machine à glaçons X X | ||
| 2 Manuel du propriété et X X instructions d'installation | ||
| 3 Collier de serrage de tuyau (noir) X | ||
| 4 Ensemble de robinet et de conduite d'eau* X | X | |
| 5 Dispositif de fixation de conduite X d'eau avec envers adhésiF | ||
| 6 Collier de serrage de tuyau (pas noir) X | X | |
| 7 Vis à tête hexagonale pour collier de serrage X de conduite d'eau | ||
| 8 Collier de serrage de conduite d'eau X (collier de serrage) | ||
| 9 Étiquette de garantie X X | ||
| 10 Rallonge de conduite d'alimentation X d'eau (diam. : 3/4 po) | ||
| 11 Bac de glaçons X X | ||
| 12 Collier de serrage de conduite d'eau X (collier de serrage) | ||
| 13 Vis à tête hexagonale X X | ||
| 14 Raccord d'arrivée de conduite d'eau X | ||
| 15 Tuyau d'alimentation d'eau isolé | X | |
| 16 Vis à tête hexagonale (2) | X | |
| 17 Récipient de replissage de la machine à glaçons (montage de côte) | X | |
| 18 Récipient de replissage de la machine X à glaçons (montage au centre) | ||
| 19 Insertion de la machine à glaçons | X | |
| 20 Adaptateur de cordon d'alimentation électrique de la machine à glaçons (4 broches) | X | |
| 21 Adaptateur de cordon d'alimentation électrique de la machine à glaçons (6 broches) | X | |
| 22 Adaptateur en fil du robinet d'eau | X | |
| 23 Liens métalliques (2) | X | X |
| 24 Support de la machine à glaçons (sur certaines modèles) | X | |
| 25 Vis pour monter le support à la paroi du réfrigérateur (3) | X |
- Changez toujours le robinet d'eau quand vous remplacez une machine à gaçons qui fait des gaçons ronds. Cette nouvelle machine à gaçons utilise un voltage différent qui peut occasionner une panne de nouveaux robinet. Pour les modèles à distributeur, commandez la pièce GE numéro WR57X96.
Instructions d'installation de la machine
Est-ce que ce sont les bonnes instructions pour votre modèle? Suivez les instructions d'installation indiquées sur l'étiquette placée à l'arrière de votre réfrigérateur — @1 K
Avant de commencer
Lisez soigneusement chaque étape avant de commencer.
Mise en GARDE -
Débranchez le réfrigérateur. Pour éliminer tout danger de secousse électrique pendant l'installation, vous devez débrancher la fiche de votre réfrigérateur de sa prise électrique.
OUTILS nécessaires
Tournevis à lame plate et Phillips
Pinces
Couteau aiguisé

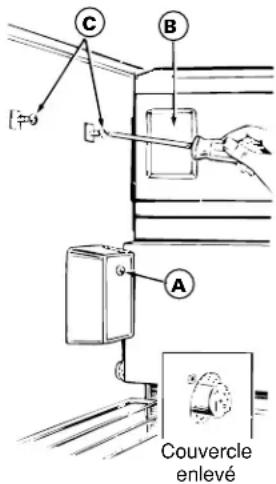

1 Preparez votre installation
- Enlevez la vis (A) qui tient en place le couvercle de la fiche électrique. Vous n'aurez pas besoin de cette vis et du couvercle.
- Enlevez l'insertion du pare-lumière (B) et mettez-la de côté.
- Desserrez les deux vis de montage (C) d'environ 13mm (1 / 2po). N'ENLEVEZ PAS CES VIS.
2 Installlez la conduite d'alimentation d'eau
Coupez la rallonge de conduite d'alimentation (10) à la longueur. Consultez le gabarit (dessus) avec un couteau aiguisé ou une simple lame de rasoir et faites-la glisser dans la conduite d'alimentation d'eau jusqu'à ce qu'elle s'arrête.

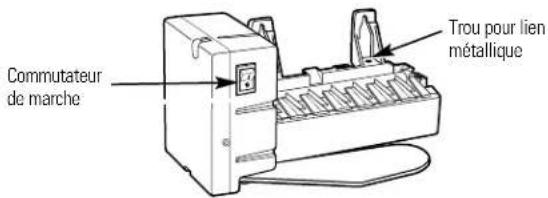

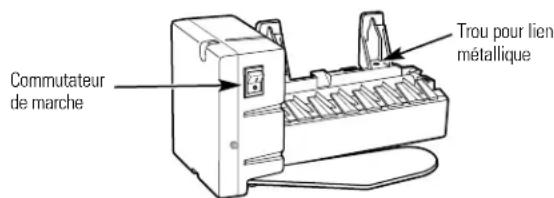

3 METTEZ le commutateur de MARCHE en position o (arrêt)
Mettez le commutateur de marche de la machine à glaçons en position 0 (arrêt). Laissez le commutateur de marche en position 0 (arrêt) tant que vous n'avez pas branché le réfrigerateur à l'alimentation d'eau, pour éviter tout fonctionnement prématuré.
Coupez la rallonge de conduite d'alimentation d'eau (10)
11.1 cm
(4% p0)

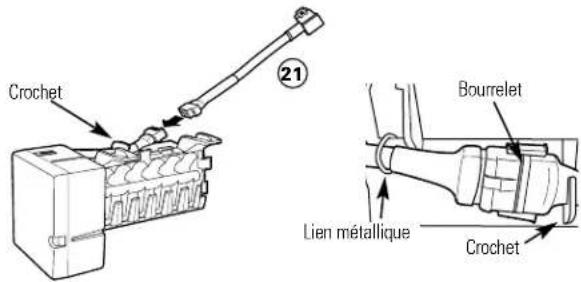

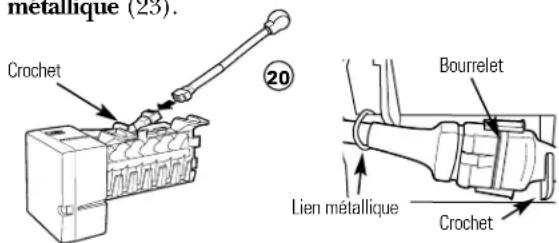

4 Adaptateur de CORDON d'alimentation electrique
Il y a deux adaptateurs de cordon d'alimentation électrique dans la trousse de machine à glacons. Assurez-vous d'utiliser celui qui est indiqué sur la liste de pièces de la page 27. Branchez l'extrémité femelle de l'adaptateur de cordon d'alimentation électrique (20) à la fiche mâle du cordon attaché à la machine à glacons. Assurez-vous que le bourrelet soit bien placé entre les parties quand vous faites la connexion entre l'adaptateur et le cordon d'alimentation électrique. Fixez l'adaptateur de cordon d'alimentation électrique à la machine à glacons en le mettant dans le crochet situé à l'arrière de la machine à glacons et en l'attachant à la machine à glacons au moyen d'un lien métallique (23).

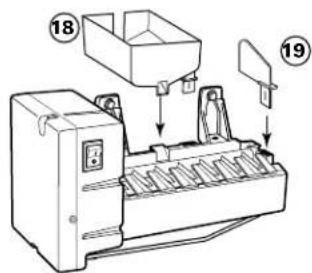

5 Installez le récipient de remplissage de la machine à glaçons
Installez le réciptent de remplissage (montage de côté) (17) dans la machine à glaçons comme l'indique la figure.

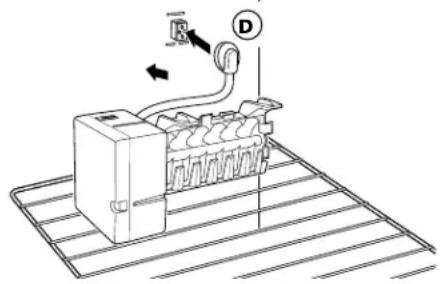

6 Branchez la machine à glacons
Placez la machine à glaçons dans le compartiment congélation, de côté comme l'indique la figure. Insérez la fiche de cordon d'alimentation électrique de la machine à glaçons (D) dans la prise située sur la paroi de côté du réfrigérateur, en vous assurant de bien faire entrer les bonnes broches dans les bons trous. Pressez fort la fiche dans la prise.

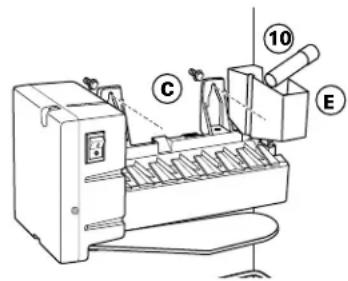

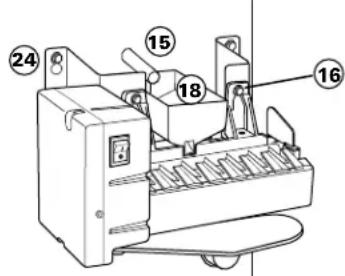

7 MONTEZ la machine à glaçons
- Soulevez la machine à glaçons de manière à mettre la ballefgne de conduite d'alimentation (10) dans l'ouverture du récipient de remplissage (E). Accrochez la machine à glaçons aux deux vis de montage (C). Assurez-vous bien que :
- Le cordon d'alimentation électrique soit toujours bien fixé dans sa prise.
- La balleine de conduite d'alimentation (10) se trouve toujours bien dans l'ouverture du récipient de remplissage. (Vérifiez à l'arrière du réfrigerateur que la conduite d'alimentation d'eau n'ait pas été poussée à l'extérieur du réfrigerateur).
- Les vis de montage de la machine à glaçons soient bien placées dans la position la plus élevée des fentes de montage.
SERREZ ALORS FORT LES VIS DE MONTAGE DE LA MACHINE À GLAÇONS.

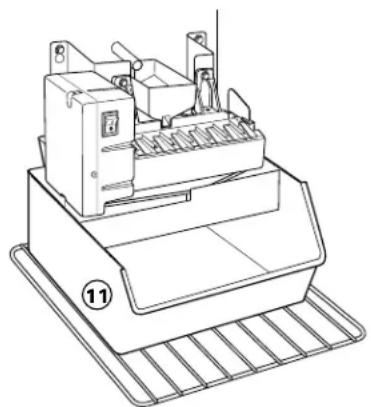

8 Installez le BAC à glaçons
Mettez le bac à glaçons (11) directement en dessous de la machine à glaçons (à gauche et tout au fond de la clayette sous la machine à glaçons).
Assurez-vous que le commutateur de marche de la machine à glaçons soit bien en position 0 (arrêt).
9 COLLEZ L'etiquette de garantie
Vous trouverez dans cette trousse une étiquette (9), sur laquelle vous devez noter la date de l'installation, à des fins de garantie. Collez-la à l'arrière du réfrigerateur.
La garantie de la machine à glaçons est imprimée sur ce Manuel. Conservez ce Manuel avec votre Manuel du propriétaire du réfrigérateur.
Vouavesenmanterminedvemachinaaglaconsalintérieurdevocermomentcongelation. Passezalasectionl'ensemblede robinetd'eau. [Vous avez en main terminé de votre machine à glaçons à l’intérieur de votre moment congélation. Passez à la section l’ensemble de robinet d'eau.] Note: En suivant strictement les règles, la phrase reste incomplète et peu claire car elle ne peut être entièrement reconstruite sans invention.
Est-ce que ce sont les bonnes instructions pour votre modèle ? Suivez les instructions d'installation indiquées sur l'étiquette placée à l'arrière de votre réfrigérateur— 0 K
Avant de commencer
Lisez soigneusement chaque étape avant de commencer.
Mise en GARDE
Débranchez le réfrigérateur. Pour éliminer tout danger de secousse électrique pendant l'installation, vous devez débrancher la fiche de votre réfrigérateur de sa prise électrique.
OUTILS nécessaires
Tournevis à lame plate et Phillips
Pinces
Couteau aiguisé
Tourne-écrou de 5/16 po

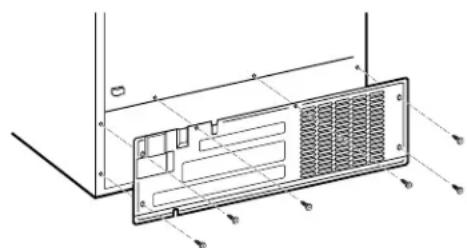

En bas à l'arrière du réfrigérateur, enlevez la/les vis qui retient/retiennent le couvercle du compartiment du compresseur (s'il y a un couvercle) et mettez-le de côté pour le remettre en place plus tard. Pliez le dos du couvercle pour avoir accès au compartiment.
2 FIXEZ le robinet d'eau
- Trouvez la prise du connecteur femelle (A) qui est fixé à l'armoire du réfrigérateur par un lien métallique. Enlevez le lien métallique et jetez-le.
- Enlevez et jetez le ruban adhésif du connecteur femelle (A) et branchez le connecteur aux contacts masculins du robinet d'eau (4). Les fils correspondent indifféremment à l'un ou l'autre contact.
Fixez le robinet d'eau au trou situé sur le rebord de l'armoire du réfrigérateur à l'aide de la vis à tête hexagonale (13) de la trousse. NE PERCEZ AUCUN TROU ADDITIONNEL. - Vérifiez l'écrou de conduite d'eau en matière plastique situé sous le robinet d'eau pour vous assurer qu'il est serré, à la main uniquement. N'UTILISEZ PAS D'OUTIL.

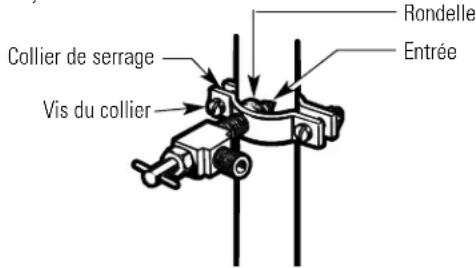

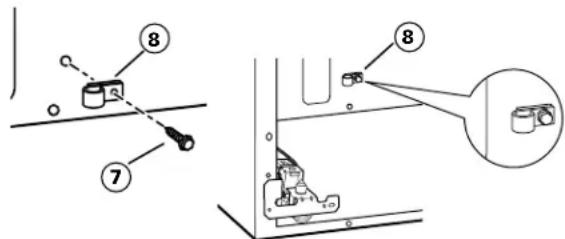

3 FIXEZ le collier de serrage
- Poussez le collier de serrage de conduite d'eau (12) sur le rebord inférieur de l'arrière de l'armoire du réfrigérateur, en l'alignant au robinet d'eau.
- Vous devez utiliser le collier de serrage de conduite d'eau sur la conduite d'eau de la maison (consultez Instructions d'installation de la conduite d'eau). Ne devez pas l'utiliser sur la conduite qui va du robinet d'eau à la machine à glaçons.

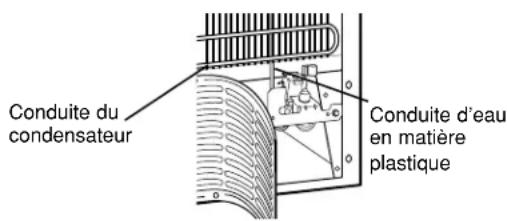

4 Placez la conduite d'eau en matière plastique
Sur les modèles qui ont une canalisation de condensateur derrière l'armoire, insérez la conduite d'eau en matière plastique entre la canalisation et l'arrière de l'armoire.

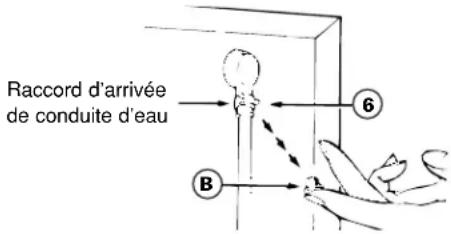

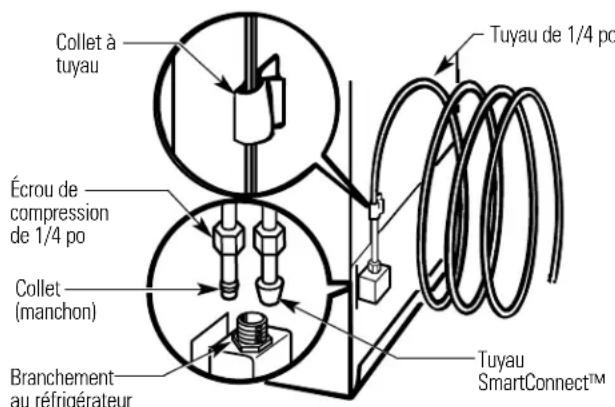

5 Branchez la conduite d'eau
- Enlevez le petit bouchon en matière plastique (B) en bas du raccord d'arrivée de conduite d'eau situé en haut du coin arrière droit du réfrigérateur.
- Précisez les extrémités du collier de serrage de tuyau (6) de la trousse avec des pinces et faites glisser le collier de serrage sur le raccord d'arrivée de conduite d'eau.
- Tout en continuant de pincer le collier de serrage, insérez la conduite d'eau en matière plastique dans le raccord d'arrivée de conduite d'eau aussi loin qu'elle peut aller (environ 25mm [1 po]).
- Faites ensuite glisser le collier de serrage vers le bas de manière à attraper la conduite d'eau en matière plastique et la tenir bien en place. Assurez-vous que la conduite d'alimentation d'eau soit dirigée vers le bas.
6 FIXEZ La conduite d'eau en matière plastique
Attachez la conduite d'eau en matière plastique à l'arrière de l'armoire du réfrigérateur avec les dispositifs de fixation avec envers adhésif (5), en espacant les dispositifs de fixation comme l'indique la figure pour empêcher la conduite d'être détendue.
Dispositif de fixation de conduite d'eau avec envers adhésif
7 Une fois le robinet d'eau installle
Consultez Instructions d'installation de la conduite d'eau pour brancher à l'alimentation d'eau de la maison. Après avoir terminé de brancher la conduite d'eau, mettez le commutateur de marche de la machine à glaçons en position I (marche).
Le cycle de formation des glacons ne commence que lorsque la machine à glaçons et le compartiment sont alimentés à leur température de fonctionnement. La formation de glacons commence alors automatiquement.
Instructions d'installation de la machine à glaçons K
Est-ce que ce sont les bonnes instructions pour votre modèle ? Suivez les instructions d'installation indiquées sur l'étiquette placée à l'arrière de votre réfrigérateur — [Ou K]
Avant de commencer
Lisez soigneusement chaque étape avant de commencer.
Mise en GARDE
Débranchez le réfrigérateur. Pour éliminer tout danger de secousse électrique pendant l'installation, vous devez débrancher la fiche de votre réfrigérateur de sa prise électrique.
OUTILS nécessaires
Tournevis à lame plate et Phillips
Pinces
Couteau aiguisé
1 Preparez votre installation
- Enlevez le couvercle de la prise supérieure avec un tournevis à lame plate. S'il y a déjà un support (24) de machine à glaçons monté dans le compartiment congestion, enlevez les deux vis qui tiennent le couvercle. Enlevez le couvercle et jetez-le. Passez à l'étape 5.
Enlevez le capuchon du TROU d'alimentation
- Enlevez le grand capuchon blanc de la paroi arrière du compartiment congestion et jetez-le. Tirez le capuchon gris isolant et enlevez tout déchet.
3 Montez le TUYAU d'alimentation isolé
- Faites glisser le tuyau d'alimentation isolé (15) dans le raccord d'arrivée de conduite d'eau (14) en vous assurant de bien orienter vers le haut l'extrémité ouverte du tuyau d'alimentation.
- À l'arrière du réfrigerateur, du côté de la conduite du raccord d'arrivée de conduite d'eau (14) vous trouverez un endos adhésif. Enlevez cet endos adhésif et faites glisser la conduite dans le trou situé près du haut derrière le réfrigerateur. Pressez fort sur le raccord pour bien le fixer au réfrigerateur.
4 Installlez le support de montage
- Enlevez les trois petits capuchons de la paroi arrière du compartiment congélation et remplacez-les par les trois vis (25) fournies dans la trousse de machine
a glacons. Ne vissez pas complètement. Les vis doivent sortir approximativement 6mm (1 / 4po) de la paroi du compartiment de congélation
- Installez le support de la machine à glaçons (24)
en le suspendant aux
Trois vis que vous venez d'installer. Serrez fort les vis.
5 METTEZ le commutateur de MARCHE en position o (arrêt)
Mettez le commutateur de marche de la machine à glaçons en position O (arrêt). Laissez le commutateur de marche en position O (arrêt) (arrêt) tant que vous n'avez pas branché le réfrigerateur à l'alimentation d'eau, pour éviter toute mise en marche prématurée.
7 Installlez le récipient de remplissage et l'insertion de la machine à glaçons
Installez le réciptent de remplissage de la machine à glaçons (montage au centre) (18) et l'insertion de la machine à glaçons (19) dans la machine à glaçons comme l'indique la figure.
6 Adaptateur de CORDON d'alimentation electrique
Il y a deux adaptateurs de cordon d'alimentation électrique dans la trousse de machine à glaçons. Assurez-vous d'utiliser celui qui est indiqué sur la liste de pièces de la page 27. Branchez l'extrémité femelle de l'adaptateur de cordon d'alimentation électrique (21) à la fiche male du cordon attaché à la machine à glaçons. Assurez-vous que le bourrelet soit bien placé entre les parties quand vous faites la connexion entre l'adaptateur et le cordon d'alimentation électrique. Fixez l'adaptateur de cordon d'alimentation électrique à la machine à glaçons en le mettant dans le crochet situé à l'arrière de la machine à glaçons et en l'attachant à la machine à glaçons au moyen d'un lien métallique (23).
8 Branchez la machine à glaçons
En tenant la machine à glaçons en place, insérez la fiche de cordon d'alimentation électrique dans la prise située sur la paroi arrière du réfrigérateur. Pour bien fixer le cordon d'alimentation électrique, mettez le cordon dans les agrafes situées sur la paroi arrière du compartiment congélation. Assurez-vous que ces agrafes tiennent bien le cordon d'alimentation électrique.
9 FIXEZ La machine à glacons
- Soulevez la machine à glaçons et accrochez-la au support de machine à glaçons (24). Assurez-vous que la conduite d'alimentation d'eau isolée (15) se trouve toujours bien dans l'ouverture du récipient de remplissage (18). Pour fixer la machine à glaçons au support (24), utilisez deux vis (16) et installez conformément à la figure.
- Le cordon d'alimentation électrique soit toujours bien fixé à la prise.
- La conduite d'alimentation isolée (15) se trouve toujours bien dans l'ouverture du récipient de remplissage. (Vérifiez à l'arrière du réfrigerateur que la conduite d'alimentation d'eau n'ait pas été poussée à l'extérieur du réfrigerateur). La machine à glaçons soit bien fixée au support.
11 COLLEZ L'etiquette de garantie
Vous trouvez dans cette trousse une étiquette (9), sur laquelle vous devez noter la date de l'installation, à des fins de garantie. Collez-la à l'arrière du réfrigerateur.
12 Conservez le present MANUEL
La garantie de la machine à glaçons est imprimée sur ce Manuel. Conservez ce Manuel avec votre Manuel du propriétaire du réfrigérateur.
Vous avez maintenant terminé la machine à glaçons située à l'intérieur du compartiment congélation. Passez à la section L'ensemble de robinet d'eau.
10 Installez le BAC à glaçons
Mettez le bac à glaçons (11) sous la machine à glaçons.
Assurez-vous que le commutateur de marche de la machine à glaçons soit bien en position 0 (arrêt).
Instructions d'installation de l'ensemble de robinet d'eau K
Est-ce que ce sont les bonnes instructions pour votre modèle ? Suivez les instructions d'installation indiquées sur l'étiquette placée à l'arrière de votre réfrigérateur — [Ou K]
Avant de commencer
Lisez soigneusement chaque étape avant de commencer.
Mise en GARDE -
Débranchez le réfrigerateur. Pour éliminer tout danger de secousse électrique pendant l'installation, vous devez débrancher la fiche de votre réfrigerateur de sa prise électrique.
OUTILS nécessaires
Tournevis à lame plate et Phillips
Pinces
Couteau aiguisé
Tourne-écrous de 5/16 po et de 1/4 po ou clé anglaise
Utilisez un tourne-écrou ou une clé anglaise pour enlever le couvercle du compartiment du compresseur. Pour y arriver, vous devrez enlever les six vis qui fixent le couvercle à l'arrière de l'armoire du réfrigérateur.
Assurez-vous de conserver les vis, car vous devrez remettre en place le couvercle pour assurer le bon fonctionnement de votre réfrigérateur.
2 FIXEZ le robinet d'eau
- Trouvez la fiche triphasée maje (C). Branchez l'adaptateur du fil du robinet d'eau (22) dans la fiche maje du contact, puis branchez-le dans les contacts mâles du robinet d'eau (4). Chaque fil peut aller dans n'importe lequel des deux contacts du robinet.
Fixez le robinet d'eau à l'armoire du réfrigerateur à l'aide de la vis à tête hexagonale (13).
3 Fixez le collier de serrage
Fixez le collier de la conduite d'eau (8) au réfrigerateur. Vissez la vis (7) de la trousse dans le petit trou situé à l'arrière de l'armoire du réfrigerateur, en la faisant passer par le collier (8). - Vous devez utiliser le collier de serrage de conduite d'eau sur la conduite d'eau de la maison (consultez Instructions d'installation de la conduite d'eau). ne devez pas l'utiliser sur la conduite qui va du robinet d'eau à la machine à glaçons.
4 Branchez la conduite d'eau
Assurez-vous que suffisamment de conduite d'eau en matière plastique sorte du robinet d'eau pour bien pénétrer dans le raccord d'arrivée de conduite d'eau (14). Coupez toute conduite en excès. - Pinçez les extrémités du collier de serrage de tuyau (3) ou (6) de la trousse avec des pinces et faites glisser le collier de serrage sur le raccord d'arrivée de conduite d'eau. (Utilisez le collier de serrage noir (3) sur le tuyau noir d'alimentation, utilisez l'autre collier de serrage (6) sur l'autre tuyau d'alimentation.) - Tout en continuant de pinçer le collier de serrage, insérez la conduite d'eau en matière plastique dans le raccord d'arrivée de conduite d'eau aussi loin qu'elle peut aller (environ 25mm [1 po]). - Faites ensuite glisser le collier de serrage vers le bas de manière à attraper la conduite d'eau en matière plastique et la tenir bien en place. Assurez-vous que la conduite d'alimentation d'eau soit orientée vers le bas.
5 Placez la conduite d'eau en matière plastique et fixez-la au refrigerateur
- Placez la conduite d'eau en matière plastique le long de l'arête du réfrigerateur jusqu'au raccord d'arrivée de la conduite d'eau.
- Utilisez les trois dispositifs de fixation avec envers adhesif (5) pour fixer la conduite d'eau en matière plastique à l'arrière de l'armoire du réfrigerateur.
Dispositifs de fixation avec envers adhésif pour la conduite d'eau en matière plastique
6 Une fois le robinet d'eau installle
Consultez « Instructions d'installation de la conduite d'eau » pour brancher à l'alimentation d'eau de la maison. Après avoir terminé de brancher la conduite d'eau, mettez le commutateur de marche de la machine à glaçons en position I (marche).
Le cycle de formation des glaçons ne commence que lorsque la machine à glaçons et le compartiment congélateur atteignent leur température de fonctionnement. La formation de glaçons commence alors automatiquement.
Avant de commencer
Nous recommandons les trousseaux d'alimentation d'eau en cuivre WX8X2, WX8X3, WX8X4, selon le montant de conduite dont vous avez besoin. Nous approuvons les conduites d'eau en matière plastique GE SmartConnect Refrigerator Tubing (WX08X10002, WX08X10006, WX08X10015 et WX08X10025).
Si vous installez un système d'eau GE Reverse Osmosis dans votre réfrigerateur, la seule installation approuvée est celle de la trousse GE RVKIT. Pour les autres systèmes d'osmose de l'eau, suivez les recommandations du fabricant.
Si le réfrigerateur est alimenté en eau à partir d'un système de filtration d'eau par osmose inversée, et si le réfrigerateur comporte également un filtre à eau, utiliser le bouchon du circuit de dérivation du filtre du réfrigerateur. Si la cartouche de filtration d'eau du réfrigerateur est utilisée en conjunction avec le système de filtration par osmose inversée, on peut observer une réduction du débit d'eau au point de puissance, et la production de cubes de glace creux.
Cette installation de conduite d'eau n'est pas garantie par le fabricant de réfrigerateur ou de machine à glaçons. Suivez soigneusement ces instructions pour minimiser le risque de dommages onereux d'inondation.
Les coups de bélier (eau qui donne des coups dans les tuyaux) dans la tuyauterie de la maison peuvent occasionner des dommages aux pièces de votre réfrigerateur, ainsi que des fuites ou des inondations. Appelez un plombier certifié pour corriger les coups de bélier avant d'installer la conduite d'eau de votre réfrigerateur.
Pour prévenir toute brûlure et tout dommage à votre réfrigerateur, ne branchez jamais la conduite d'eau à une canalisation d'eau chaude.
Si vous utilisez vos réfrigerateur avant de brancher la conduite d'eau, assurez-vous de laisser le commutateur de la machine à glaçon en position 0 (arrêt).
N'installez jamais les tuyaux de la machine à glaçon dans des endroits où la température risque de descendre en dessous du point de congélation.
Si vous utilisez un outil électrique (comme une perceuse électrique) pendant l'installation, assurez-vous que l'isolation ou le câblage de cet outil empêche tout danger de secousse électrique.
Vous devez procéder à toutes vos installations conformément aux exigences de votre code local de plomberie.
Ce dont vous AUREZ BESOIN
- Tuyaux en cuivre ou rousse GE SmartConnect Refrigerator Tubing, diamètre extérieur de 6mm (1/4 po) pour brancher le réfrigerateur à l'alimentation d'eau. Si vous utilisez un tuyau en cuivre, assurez-vous que les deux extrémités du tuyau soient coupées bien droit.
Pour couvrir la longueur de tuyau dont vous aurez besoin : mesurez la distance qui va du robinet d'eau situé derrière le réfrigerateur jusqu'au tuyau d'alimentation d'eau. Ajoutez 2,44 m (8 pi). Assurez-vous qu'il y ait assez de tuyau en trop (environ 2,44 m [8 pi] enroulés trois fois en cercles d'environ 25 cm [10 po] de diamètre) pour vous permettre de décoller le réfrigerateur du mur après l'installation.
Les trousseaux GSmartConnect Refrigerator Tubing sont disponibles dans les dimensions suivantes :
0,6m (2π)-WX08X10002
1,8 m (6 pi) - WX08X10006
4,6 m (15 pi) - WX08X10015
7,6 m (25 pi) - WX08X10025
Assurez-vous que votre trousse ait au moins 2,4m (8 pi) comme indiqué ci-dessus.
NOTE : Les seuls tuyaux en matière plastique approuvés par GE sont ceux qui sont fournis dans les trousseaux GE SmartConnect™ Refrigerator Tubing. N'utilisez jamais un autre tuyau en matière plastique, car le tuyau d'alimentation d'eau est tout le temps sous pression. Certaines catégories de tuyaux en matière plastique peuvent venir cassants avec l'âge et peuvent se fendre, en occasionnant des dommages d'inondation dans votre maison.
- Vous pouvez acheter une trousse d'alimentation d'eau GE (contenant un tuyau, un robinet d'arrêt et les joints énumérés ci-dessous) chez votre distributeur local ou en le commandant au service de pieces et accessoires, au 800-626-2002.
- Une alimentation d'eau froide. Pour les modèles sans filtre e à eau, l'eau doit avoir une pression de 2,8 à 8,2 bars (40 à 120 p. s. i.).
Ce dont vous AUREZ BESOIN (suite)
- Une perceuse électrique.
- Une clé de 1/2 po ou une clé anglaise.
- Un tournevis à lame plate et un tournevis Phillips.

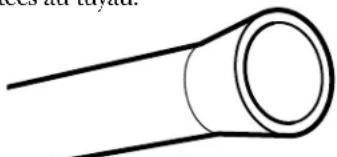

- Deux écrous à compression d'un diamètre extérieur de 1/4 po et deux bagues (manchons) — pour brancher le tuyau en cuivre au robinet d'arrêt et au robinet d'eau du réfrigérateur.
- Si vous utilisez une trousse GE SmartConnect Refrigerator Tubing, les garnitures nécessaires sont déjà montées au tuyau.
- Si votre canalisation d'eau actuelle a un raccord évasé à une extrémité, vous aurez besoin d'un adaptateur (que vous trouverez dans votre magasin de matériel de plomberie) pour brancher le tuyau d'eau au réfrigerateur, OU BIEN vous pouvez couper le raccord évasé à l'aide d'un coupe-tube, puis utiliser un raccord à compression. Ne coupez jamais l'extrémité finie d'un tuyau de la trousse GE SmartConnect Refrigerator Tubing.
- Un robinet d'arrêt pour brancher le tuyau d'eau froide. Le robinet d'arrêt doit avoir une entrée d'eau avec un diamètre intérieur minimal de 5/32 po au point de jonction avec la conduite d'eau froide. Des robinets d'arrêt à étrier sont souvent inclus dans les trousseaux d'alimentation d'eau. Avant d'acheter, assurez-vous que le robinet à étrier se conforme à vos codes de plomberie locaux.
Installez le robinet d'arrêt sur la canalisation d'eau potable la plus fréquemment utilisée.
1 FERMEZ l'alimentation principale d'eau
Ouvrez le robinet le plus proche suffisamment longtemps pour purger le tuyau.
2 Choisissez l'emplacement du robinet
Choisissez, pour le robinet, un emplacement facilement accessible. Il vaut mieux le brancher
de côté à un tuyau vertical. Si vous devez le brancher à un tuyau horizontal, faites le branchement en haut ou de côté, plutôt qu'en bas du tuyau, pour éviter de recevoir des sédiments du tuyau d'alimentation d'eau.
3 PERCEZ un TROU pour le robinet
Percez un trou de 1/4 po dans le tuyau d'eau, à l'aide d'un foret dur. Enlevez toute bursure due au perçage du trou dans le tuyau. Faites attention de ne pas laisser de l'eau couler dans
votre perceuse
électrique. Si vous ne
percéz pas un trou
dc 1/4 po, you
obtiendrez
une alimentation d'eau réduite et des glaçons plus petits.

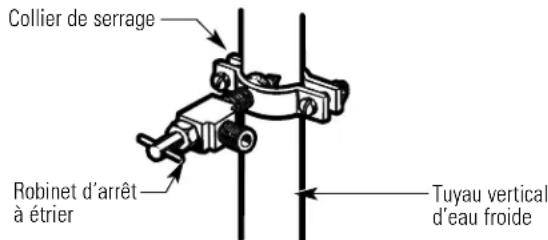

4 FIXEZ le robinet d'arrêt
Fixez le robinet d'arrêt au tuyau d'eau froide à l'aide du collier de serrage.
NOTE: You'd ever used the codes in plomberie 248CMR du Commonwealth of Massachusetts. Les robinets d'arrêt à étrier sont illégaux et leur'utilisation n'est pas autorisée au Massachusetts. Consultez cette plombier local.
5 SERREZ le collier de serrage
Serrez les vis du collier jusqu'à ce que la rondelle d'étanchéité commence à enfler.
NOTE: Ne serrez pas trop. Vous risquez d'écraser le tuyau de cuivre.
6 Acheminez le TUYAU
Acheminez le tuyau du tuyau d'eau froide au réfrigérateur.
Faites passer le tuyau par un trou percé dans le mur ou le plancher (derrière le réfrigérateur ou au niveau de l'armoire de cuisine adjacente), aussi près du mur que possible.
NOTE: Assurez-vous qu'il y ait assez de tuyau en trop (environ 2,44 m [8 pi] enroulé trois fois en cercles d'environ 25 cm [10 po] de diamètre) pour vous permettre de décoller le réfrigerateur du mur après l'installation.

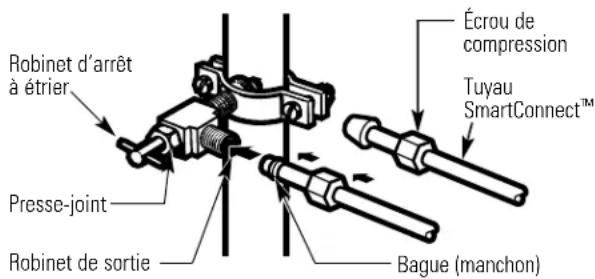

7 Branchez le TUYAU au robinet
Placez un écrou de compression et une bague (manchon) à l'extrémité du tuyau et branchez-les au robinet d'arrêt.
Assurez-vous que le tuyau soit bien inséré dans le robinet. Serrez fort l'écrou de compression.
Pour le tuyau en matière plastique d'une trousse GE SmartConnect Refrigerator Tubing, insérez l'extrémité moulée du tuyau dans le robinet d'arrêt et serrez l'écrou de compression à la main, puis serrez un autre demi-tour avec une clé. Si vous serrez trop fort, vous pouvez occasionner des fuites.
NOTE: You'vedez youconformerauxCodes deplomberie248CMRduCommonwealth of Massachusetts. Les robinets d'arrêt a étrier sont illégaux et leurutilisation n'estpas autorisé au Massachusetts. Consultezvotreplombierlocal.
8 PURGEZ le TUYAU
Ouvrez le robinet d'alimentation principale d'eau et purgez le tuyau jusqu'à ce que l'eau soit claire.
Fermez l'eau au niveau du robinet d'eau après écoulement d'environ 1 litre (1 quart) d'eau par le tuyau.
9 Branchez le TUYAU à vóture réfrigérateur
- Avant de brancher le tuyau à votre réfrigerateur, assurez-vous que le cordon d'alimentation électrique du réfrigerateur ne soit pas branché à la prise murale.
- Si votre réfrigerateur n'est pas équipé de filtre à eau, nous vous recommandons d'en monter un. Si votre alimentation d'eau contient du sable ou des particules qui peuvent boucher la grille du robinet d'eau de votre réfrigerateur. Installez-le sur la conduite d'eau près de votre réfrigerateur. Si vous utilisez une trousse GE SmartConnect Refrigerator Tubing, vous aurez besoin d'un tuyau additionnel (WX08X10002) pour brancher le filtre. Ne coupez jamais un tuyau en matière plastique pour installer votre filtre.
Enlevez le capuchon en matière plastique flexible du robinet d'arrêt d'eau (branchement du réfrigerateur).
Placez l'écrou de compression et la bague (manchon) à l'extrémité du tuyau comme l'indique l'illustration. Si vous utilisez une trousse GE SmartConnect Refrigerator Tubing, les écrous sont déjà assemblés au tuyau.
Insérez l'extrémité du tuyau dans le branchement du robinet d'arrêt d'eau (branchement du réfrigerateur), le plus loin que possible. Tout en tenant le tuyau, serrez le raccord.
Si vous utilisez un tuyau en matière plastique d'une trousse GE SmartConnect Refrigerator Tubing, insérez l'extrémité moulée du tuyau dans le branchement du réfrigerateur et serrez l'écrou de compression à la main, puis serrez un autre tour avec une clé. Si vous serrez trop fort, vous pouvez occasionner des fuites.
Fixez le tuyau au collet fourni pour le tenir en position verticale. Il est possible que vous ayez à disjoindre le collect.
10 FERMEZ l'eau au niveau du robinet d'arrêt
Remettez en place le couvercle d'accès du compartiment du compresseur.
11 Branchez votre réfrigérateur
Disposez la spirale de tuyau en cuivre de manière à ce qu’elle ne vibre pas contre l’arrière de votre réfrigérateur ou contre le mur. Mettez votre réfrigérateur à sa place contre le mur en le poussant.
12 METTEZ En MARCHE la machine à glacons
Mettez le commutateur de la machine à glaçons en position I (marche). La machine à glaçons ne se met en marche que lorsqu'elle atteint une température de fonctionnement de -9°C (15^) ou moins. Elle commence immédiatement à fonctionner si le commutateur de la machine à glaçons est en position I (marche).
NOTE: Si la pression d'eau est trop faible, le robinet peut se remettre en marche jusqu'à trois fois pour envoyer suffisamment d'eau à la machine à glaçons.
Garantie de la machine à glaçons.
Tout service en vertu de cette garantie est fourni par nos Centres de service d'usine ou par un technicien autorisé de soins à la clientèle. Pour obtenir ce service, contactez-nous en direct, 24 heures par jour, à l'adresse Internet www.electromagersge.ca ou appelez-nous au 800-GE-CARES aux États-Unis ou au 1-800-361-3400 au Canada.
Agrégez-vous reçu ici. Vous aurez besoin d'une preuve d'achat original pour obtenir un service en vertu de cette garantie.
Un an
Toute pièce de la machine à glaçons qui tombe en panne à la suite d'un vice de matériel ou de main-d'œuvre. Pendant cette année de garantie complète, GE fournira, gratuitement, pièces de remplacement pour remplacer toute pièce défectueuse dans la trousse de la machine à glaçons.
Ce qui n'est pas couvert (pour nos clients des états-unis)
Les déplacements de service à votre maison pour vous apprendre à utiliser le produit. Une mauvaise installation.
Vous êtes responsable de fournir une belle installation électrique, la plomberie et toute connexion nécessaire, y compris la conduite d'eau jusqu'à la machine à glaçons et l'installation de la conduite d'eau.
Toute panne du produit s'il n'a pas été traité proprement, s'il a été utilisé à des fins autres que celles auxquelles il est destiné, ou s'il a été utilisé commercialement.
Tout remplacement de fusible ou toute remise en marche du disjoncteur de la maison. Tout dommage au produit causé par un accident, un incendie, une inondation ou un cas de force majeure. Le garant n'est pas responsable des dommages indirects.
Ct 113
Certains États ne permettent pas l'exclusion ou la limitation des dommages accessoires ou indirects. La présente garantie vous donne des droits juridiques spécifiques et vous pouvez également avoir d'autres droits qui varient d'un État à l'autre. Pour connaître vos droits juridiques, consultez notre bureau d'affaires des consommateurs local ou de l'État ou le procureur général de votre État.
Ce qui n'est pas couvert (pour nos clients du canada)
Les déplacements de service à votre maison pour vous apprendre à utiliser le produit.
Lisez votre Manuel du propriétaire. Si vous avez des questions sur le fonctionnement de ce produit, veuillez contacter votre revendeur ou le bureau des relations avec la clientèle à l'adresse suivante:
Directeur, Relations avec la clientèle
Camco Inc.
1 Factory Lane, Suite 310
Moncton, N. B.
E1C 9M3
Une mauvaise installation. Si vous avez un problème d'installation, contactez votre revendeur ou votre installateur. Vous êtes responsable de fournir une bonne installation électrique, la plomberie et toute autre connexion. Tout remplacement de fusible ou toute remise en marche du disjoncteur de la maison. Toute panne du produit s'il n'a pas été traité proprement, s'il a été utilisé à des fins autres que celles auxquelles il est destiné ou s'il a été utilisé commercialement. Tout dommage au produit causé par un accident, un incendie, une inondation ou un cas de force majeure.
LE GARANT N'EST PAS RESPONSABLE DE DOMMAGES INDIRECTS.
Garant : CAMCO INC.
Site web appareils électroménagers GE
www.electromenagersge.ca
Vous avez une question ou vous avez besoin d'aide pour votre appareil électroménager? Contactez-nous par Internet au site www.electromenagersge.ca 24 heures par jour, tous les jours de l'année.
Service de réparations 1-800-361-3400
Service de réparations GE est tout près de vous. Pour faire réparer votre électroménager GE, il suffit de nous téléphoner.
Studio de conception réaliste
Sur demande, GE peut fournir une brochure sur l'aménagement d'une cuisine pour les personnes à mobilité réduite.
Écrivez : Directeur, Relations avec les consommateurs, Camco, Inc. Bureau 310, 1 Factory Lane Moncton, N. B. E1C 9M3
Prolongation de garantie www.electromenagersge.ca
Achetez un contrat d'entretien GE avant que votre garantie n'expire et bénéficiez d'un rabais substantiel. Ainsi le service après-vente GE sera toujours là après expiration de la garantie. Visitez notre site Web ou appelez-nous au 1-800-461-3636.
Ceux qui désirent réparer eux-mêmes leurs électroménagers peuvent recevoir pièces et accessoires directement à la maison (cartes VISA, MasterCard et Discover acceptées).
Les directives stipulées dans le présent manuel peuvent être effectuées par n'importe quel utilisateur. Les autres réparations doivent généralement être effectuées par un technicien qualifié. Soyez prudent, car une réparation inadéquate peut affecter le fonctionnement sécuritaire de l'appareil.
Vous trouverez dans les pages jaunes de votre annuaire le numéro du Centre de service Camco le plus proche. Autrement, appelez au 1-888-261-3055.
Contactez-nous
Si vous n'êtes pas satisfait du service après-vente dont vous avez bénéficié :
Premièrement, communiquez avec les gens qui ont réparé votre appareil.
Ensuite, si vous n'êtes toujours pas satisfait, envoyez tous les détails—numéro de téléphone compris—au Directeur, Relations avec les consommateurs, Camco, Inc. Bureau 310, 1 Factory Lane Moncton, N. B. E1C 9M3
Enregistrement de votre électroménager www.electromenagersge.ca
Veuillez maintenant enregistrer votre appareil électroménager directement sur notre site internet. Cela améliorera nos communications et notre service après-vente. Vous pouvez également nous envoyer par la poste le formulaire d'inscription joint à your documentation.
