IM5SS - Máquina de hielo GE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Máquina de hielos automática (kit de reemplazo)
Marca	GE
Modelo	IM5SS
Producción de hielos	7 cubitos por ciclo, aproximadamente 100 a 130 cubitos por 24 horas
Alimentación eléctrica	120 V CA (adaptador de 4 o 6 pines según el modelo)
Presión de agua requerida	40 a 120 psi (2,8 a 8,2 bar)
Conexión de agua	Tubería de agua fría (cobre o manguera GE SmartConnect)
Temperatura de funcionamiento	Compartimento congelador a -9°C (15°F) o menos
Funciones	Apagado automático cuando el depósito está lleno, indicador luminoso verde, interruptor de encendido/apagado
Seguridad	No meter los dedos en la máquina; desconectar el refrigerador antes de la instalación
Mantenimiento	Limpiar el depósito de hielos regularmente; desechar los primeros lotes de hielos
Piezas incluidas	Máquina de hielos, depósito, válvula de agua, mangueras, adaptadores, abrazaderas, soporte, etiqueta de garantía
Garantía	1 año piezas y mano de obra
Instalación	Nivel de habilidad básico; duración 20 a 60 minutos
Ruido normal	Zumbido de la válvula de agua y ruido de caída de los hielos
Compatibilidad	Refrigeradores GE lado a lado que requieren kits IM-1, IM-2 o IM-3
Solución de problemas	Si la luz verde parpadea, hielos atascados; colocar el interruptor en 0 y retirar los hielos
Consumo eléctrico	No especificado
Peso	No especificado
Dimensiones	Variables según el refrigerador

Preguntas frecuentes - IM5SS GE

¿Por qué mi máquina de hielos GE IM5SS no produce hielos?

Verifique que el interruptor de encendido esté en la posición I (encendido). Asegúrese de que el suministro de agua esté abierto y que el refrigerador esté enchufado. Un aparato nuevo puede tardar 12 a 24 horas en comenzar a producir hielos.

¿Qué hacer si los hielos son demasiado pequeños?

Los hielos demasiado pequeños pueden ser causados por una presión de agua insuficiente (debe estar entre 40 y 120 psi) o un filtro de agua obstruido. Verifique la presión y limpie o reemplace el filtro.

¿Cómo limpiar la máquina de hielos?

Vacíe y lave el depósito de hielos con agua jabonosa. Deseche los primeros hielos después de cada limpieza. No use productos abrasivos.

¿Por qué los hielos tienen un olor o sabor extraño?

Esto puede deberse a alimentos mal envueltos en el refrigerador o a un depósito de hielos sucio. Limpie el depósito y envuelva bien los alimentos.

La luz verde parpadea, ¿qué debo hacer?

Una luz verde parpadeante indica que hay hielos atascados en la máquina. Coloque el interruptor en la posición 0 (apagado), retire los hielos bloqueados, luego vuelva a colocar el interruptor en la posición I (encendido).

¿Cuánto tiempo tarda la máquina de hielos en empezar a producir?

Después de la instalación, espere 12 a 24 horas para que el compartimento congelador alcance su temperatura de funcionamiento. Los primeros lotes deben desecharse.

¿Puedo instalar la máquina de hielos yo mismo?

Sí, la instalación requiere habilidades básicas en mecánica y electricidad y toma aproximadamente 20 a 60 minutos. Siga las instrucciones proporcionadas y desconecte el refrigerador antes de comenzar.

¿Qué presión de agua se necesita?

La presión de agua debe estar entre 40 y 120 psi (2,8 a 8,2 bar). Una presión demasiado baja puede provocar hielos pequeños o un ciclo de llenado múltiple.

¿Qué hacer si la máquina de hielos hace un zumbido?

Un zumbido es normal cuando la válvula de agua se llena. Si el ruido persiste sin producción de hielos, verifique que el suministro de agua esté conectado y que el interruptor esté en la posición I.

¿La garantía cubre los daños causados por una instalación incorrecta?

No, la garantía no cubre los defectos de instalación. El instalador es responsable de una instalación correcta. Conserve el comprobante de compra y la etiqueta de garantía.

MANUAL DE USUARIO IM5SS GE

Equipo de Accesorios

Máquina de hielos

Manual del propietario e instalación

La sección en español empieza en la página 45

Información de seguridad 46

Instrucciones de operación 47

Antes de llamar para solicitar servicios 48

Cómo prepararse para las vacaciones 47

Cuándo debe fijar el interruptor de energía en la posición de O (apagado) 47

Sonidos normales que podría escuchar 47

Instrucciones para la instalación

Lista de partes 50, 51

Máquina de hielos C 52-56 Máquina de hielos K 57-61

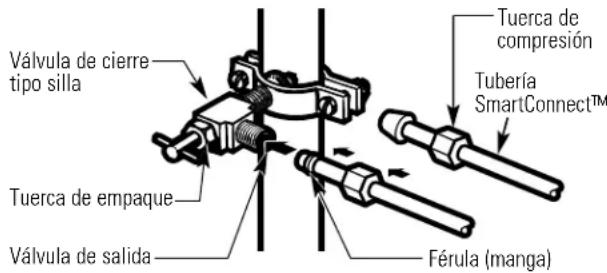

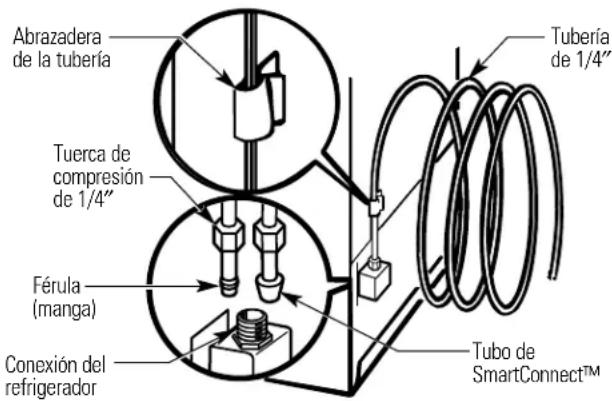

Tubería de agua fría 62-65

Servicio al consumidor

Ayuda al consumidor 71

Garantía 70

Kit IM-5SS

Este kit se ajusta a la mayoría de los modelos lado a lado que requieren IM-1, IM-2 o IM-3. Si está reemplazando una máquina de hielos con el Kit IM-1 o IM-2, vea la página 49.

¿Qué instrucciones debe seguir?

Busque una etiqueta en la parte posterior del refrigerador que le indica qué instrucciones utilizar:

IMPORTANTE INFORMACIÓN DE SEGURIDAD. LEA TODAS LAS INSTRUCCIONES ANTES DEL USO.

PRECAUCIONES DE SEGURIDAD

POR SU SEGURIDAD:

No coloque los dedos o las manos en el mecanismo automático de la máquina de hielos, mientras el refrigerador esté conectado. Esto le ayudará a protegerse de posibles lesiones.

También evitará la interferencia con las partes móviles del mecanismo eyector y el elemento de calefacción que libera los cubos, el cual se encontrará en la parte inferior de la máquina de hielos.

LEA Y SIGA ESTAS INSTRUCCIONES DE SEGURIDAD CUIDADOSAMENTE

LEA Y CONSERVE ESTAS INSTRUCCIONES

Un refrigerador recién instalado puede tomar desde 12 hasta 24 horas para empezar a hacer hielo.

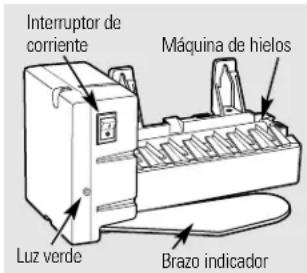

Máquina automática de hielos

La máquina de hielos producirá siete cubos por ciclo, aproximadamente entre 100-130 cubos en un período de 24 horas, dependiendo de la temperatura en el compartimiento del congelador, la temperatura del sitio, las veces que se abra la puerta y otras condiciones.

Si el refrigerador se opera antes de hacer la conexión del agua hacia la máquina de hielos, fije el interruptor de corriente en la posición de O (apagado).

Cuando el refrigerador se haya conectado al suministro de agua, fije el interruptor de corriente en la posición de I (encendido). La luz verde se encenderá.

La máquina de hielos se llenará con agua cuando se enfríe hasta congelarse. Un refrigerador recién instalado puede tardar desde 12 hasta 24 horas para empezar a hacer cubos de hielo.

Deseche los primeros cubos de hielo para permitir que la tubería se limpie.

Asegúrese de que nada interfiera con el recorrido del brazo indicador.

Cuando el recipiente se llena hasta el nivel del brazo indicador, la máquina deja de producir hielos.

Es normal que varios cubos se peguen.

Si el hielo no se usa frecuentemente, los cubos de hielo viejos se volverán oscuros, con sabor a viejo y se reducirán de tamaño.

Si los cubos de hielo se atascan en la máquina de hielos, la luz verde se encenderá de forma intermitente. Para arreglarlo, fije el interruptor de corriente en la posición de O (apagado) y retire los cubos. Fije el interruptor de corriente en la posición de I (encendido) para volver a arrancar la máquina de hielos.

NOTA: En hogares con una presión de agua por debajo del promedio, es posible que escuche el ciclo de la máquina de hielos varias veces al producirse un lote de hielos.

Cómo prepararse para las vacaciones

Fije el interruptor de corriente de la máquina de hielos en la posición de O (apagado) y cierre el suministro de agua hacia el refrigerador.

Si la temperatura puede caer por debajo del punto de congelación, haga que un técnico calificado le drene el sistema de suministro de agua (en algunos modelos) para prevenir daños serios a la propiedad debidos a inundaciones.

Cuándo debe fijar el interruptor de corriente de la máquina de hielos en posición de O (apagado)

Cuando retire el compartimento para el almacenamiento de hielos por más de un minuto o dos.

Cuando el suministro de agua se vaya a cerrar por varias horas.

Cuando no se vaya a usar el refrigerador por varios días.

Sonidos normales que pueda escuchar

La válvula del agua de la máquina de hielos sonará cuando la máquina se llene de agua. Si el interruptor de corriente está en la posición de (encendido), sonará aún si la línea no ha sido conectada al agua. Mantener el interruptor de corriente en la posición de (encendido) antes de conectarse al agua pueda dañar

la máquina de hielos. Para evitarlo, mueva el interruptor de corriente a la posición de O (apagado). Esto parará el sonido.

El sonido de los cubos al caer en la bandeja, y el agua corriendo en la tubería a medida que la máquina de hielos se vuelve a llenar.

Consejos para la solución de averías.

¡Ahorre tiempo y dinero! Revise primero las tablas de

las siguientes páginas y quizás no necesite llamar a solicitar servicios.

Problema Posibles causas Que hacer
Laquina automatica de hielos no funciona de laquina de hielos está en la posición de O (apagado).	El interruptor de corriente · Mueva el interruptor a la posición de I (encendido).
	El suministro de agua está apagado o no está connectado.	· Consulte Cómo instalar la tuberia del agua.
	El compartmentimiento del congelador está muy caliente, Completely.	· Espere 24 horas hasta que el refrigerador se enfierte
	Los cubos apilados en la · Nivelc los cubos con la mano. bandeja de alcarnameniento causan que laquina de hielos se apague.
Cubos demasiado微量元素 agua que connecta	La valvula de apagado del refrigerador con la tuberia del agua pueda estar obstruida.	· Llamar al plomero para que despeje la valvula.
Congelamiento lento de los cubos de hielo	Se dejo abierta la puerta.	· Revise si un paquete está causando que la puerta está abierta.
	El control de la temperatura no está en un nivel suficientemente frío.	· Consulte la sección Sobre el control de la temperatura.
Los cubos de hielo+tienen olor / saber	El recipientie de almacenamento necesita limpieza.	· Desocupe y lave el recipientie. Deseche los cubos viejos.
	La comida está transmitiendo · Empaque bien los alimentos. olor / saber a los cubos de hielo.
	El interior del refrigerador necesita limpieza.	· Consulte la sección Cuido y limpieza.

Instrucciones para el kit de instalación de la máquina de hielos IM-5SS

¿Preguntas? Llame al 800-GE-CARES (800-432-2737) o visite nuestra página en la red en: www.GEApliances.com

ANTES DE EMPEZAR

Lea estas instrucciones completa y cuidadosamente.

• IMPORTANTE - Guarde estas instrucciones para el uso del inspector local.
• IMPORTANTE - Cumpla con todos los códigos y ordenanzas gubernamentales.
• Nota para el instalador - Asegúrese de dejar estas instrucciones con el consumidor.
• Nota para el consumidor - Guarde estas instrucciones para futura referencia.
• Nivel de destrezas - La instalación de este aparato requiere de destrezas básicas de mecánica y electricidad.
• Tiempo de instalación - 20-60 horas
• La instalación apropiada es responsabilidad del instalador.
• La falla del producto debido a una instalación inapropiada no está cubierta por la garantía.

¿CUÁLES INSTRUCCIONES SE DEBERÁN SEGUIR?

En la parte posterior del refrigerador encontrará un rótulo que le indica qué instrucciones seguir:

C O K

La instalación real de la máquina de hielos dependerá del modelo de refrigerador que usted tenga.

¿ESTÁ REEMPLAZANDO LA MÁQUINA DE HIELOS CON ESTE KIT?

Es importante que utilice la válvula del agua y la extensión del tubo de llenado que vienen con este kit, aunque es posible que el refrigerador tenga que ser instalado.

La válvula antigua no permitirá que ingrese suficiente agua para llenar correctamente la máquina de hielos y causará daños.

La extensión del tubo de llenado necesita tener una longitud diferente a la tubería original para un flujo de agua apropiado. Corte el tubo a la longitud indicada para su modelo de refrigerador.

DANOS EN EL ENVÍO / INSTALACIÓN

• Si la unidad se daña durante el envío, devuelva la unidad al almacén donde la adquirió para su reparación o reemplazo.
• Si el cliente daña la unidad, la reparación o el reemplazo es responsabilidad del cliente.
• Si el instalador daña la unidad (si no es el cliente), la reparación o reemplazo se debe hacer por medio de un arreglo entre el cliente y el instalador.

CONTENIDO DEL KIT IM-5SS

Máquina de hielos

Manual del propietario e instrucciones para la instalación

Abrazadera para manguera (negra)

Válvula del agua y montaje de la tubería

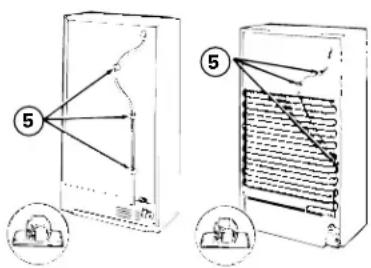

Sujetadores de la tubería del agua con adhesivo posterior

Abrazadera para manguera (no negra)

Tornillo de cabeza hexagonal para la abrazadera de la tubería para agua

Abrazadera para la tubería del agua (alivio de presión)

Etiqueta de garantía

Extensión del tubo de llenado (3/4" D.E.)

Cubeta para el hielo

Abrazadera para la tubería del agua (alivio de presión)

Tornillo de cabeza hexagonal

Entrada para la tubería del agua

Tubo de llenado aislado (5/8" D.E.)

Tornillo de cabeza hexagonal (2)

Taza de llenado de la máquina de hielos (montada al costado)

Taza de llenado de la máquina de hielos (montada en el centro)

Inserto de la máquina de hielos

Adaptador para el cable de corriente de la máquina de hielos (4 terminales)

Adaptador para el cable de corriente de la máquina de hielos (6 terminales)

Adaptador del cable de la válvula del agua

Cables de amarre (2)

Soporte de la máquina de hielos

Tornillos para instalar el soporte a la pared del refrigerador (3)

Lista de partes. Utilice con las instrucciones de instalación:

	C	K
1 Maquina para hielos X X
2 Manual del propietario e instrucciones X para la instalación	X
3 Abrazadora para manguera (negra) X
4 Válvula y montaje de la tubercía del agua* X	X
5 Sujetadores de la tubercía del agua con X adhesivo posterior	X
6 Abrazadora para manguera (no negra) X	X
7 Tornillo de cabeza hexagonal para la X abrazadora de la tubercía para agua

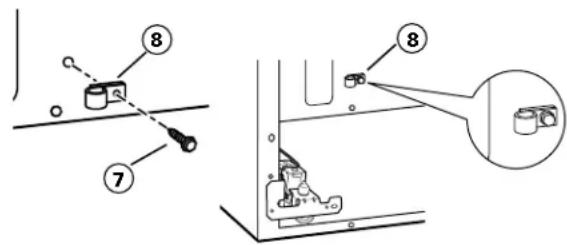

8 Abrazadora para la tubercía del agua (alivio de presión) X
9 Etiqueta de garantía X X
10 Extensaion del tubo de llenado (3/4"D.E. [20 mm]) X

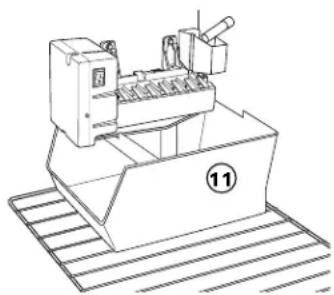

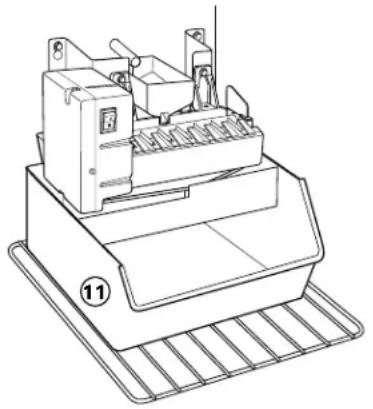

11 Cubeta para el hielo X X
12 Abrazadora para la tubercía del agua (alivio de presión)	X
13 Tornillo de:habela hexagonal	X	X
14 Entrada para la tubercía del agua		X
15 Tubo de llenado aislado (5/8" D.E. [15 mm])		X
16 Tornillo de:habela hexagonal (2)		X

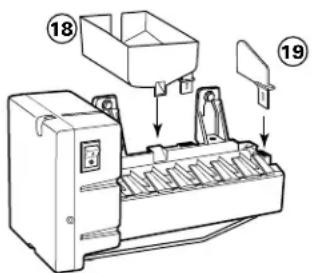

17 Taza de llenado de la Máquina de hielos (montada alcostado)	X
18 Taza de llenado de la Máquina de hielos (montada al centro)		X
19 Inserto de la Máquina de hielos		X
20 Adaptador para el cable de corriente de la Máquina de hielos (4 terminales)	X
21 Adaptador para el cable de corriente de la Máquina de hielos (6 terminales)		X
22 Adaptador del cable de la válvula del agua		X
23 Cables de amarre (2)	X	X
24 Soporte de la Máquina de hielos (en algunos modelos) X
25 Tornillos para instalar el soporte a la pared del refrigerador (3)		X

• Siempre cambie la válvula del agua cuando reemplace una máquina de hielo que haga cubos redondeados. Esta nueva máquina de hielos utiliza un voltaje diferente que pueda hacer que la válvula antigua falle. Para modelos de despachador, ordene la pieza GE No. WR57X96.

INSTRUCCIONES PARA LA INSTALACIÓN DE LA MÁQUINA DE HIELOS C

¿Son estas las instrucciones correctas para su modelo? Siga las Instrucciones para la instalación indicadas por la etiqueta en la parte posterior del refrigerador — C o K

ANTES DE EMPEZAR

Lea cada paso completamente antes de proceder.

·PRECAUCIÓN -

Desconecte el refrigerador. Para eliminar el riesgo de una descarga eléctrica durante la instalación, debe desconectar el refrigerador de su tomacorriente.

HERRAMIENTAS NECESARIAS

Destornillador plano y Phillips

Alicates

Cuchilla afilada

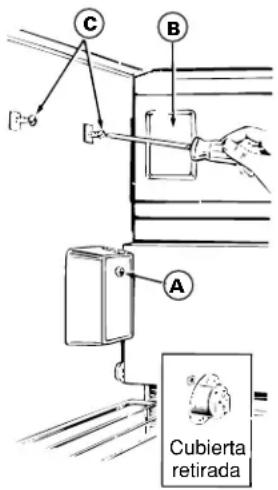

1 PREPÁRESE PARA LA INSTALACIÓN

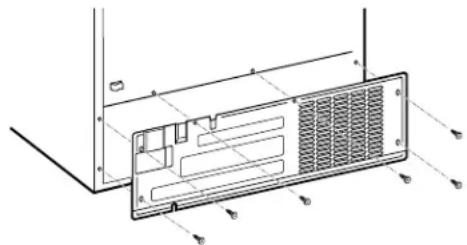

• Retire el tornillo (A) que sostiene la cubierta del enchufe eléctrico en su lugar. No necesitará este tornillo ni la cubierta.
• Retire el inserto del protector de la luz (B) y deséchelo.
• Afloje los dos tornillos del montaje (C) aproximadamente 1/2 pulgada (13 mm). NO RETIRE ESTOS TORNILLOS.

2 INSTALE LA EXTENSIÓN DEL TUBO DE LLENADO

Corte la extensión del tubo de llenado (10) a la longitud [consulte la guía en la sección] con una cuchilla afilada o con una cuchilla de una sola hoja y deslícela en el tubo de llenado contra el tope.

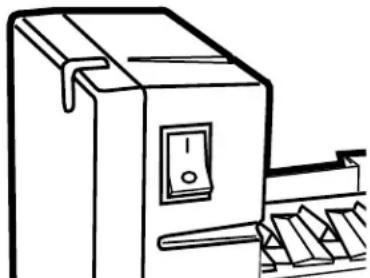

3 FIJE EL INTERRUPTOR EN LA POSICIÓN DE O (apagado)

Fije el interruptor de corriente de la máquina de hielos en la posición de O (apagado) hasta que el refrigerador se conecte al suministro de agua para evitar la operación prematura de la misma.

Corte la extensión del tubo de llenado (10) a esta longitud

para C

(4 3/8 pulgadas)

11.1 cm

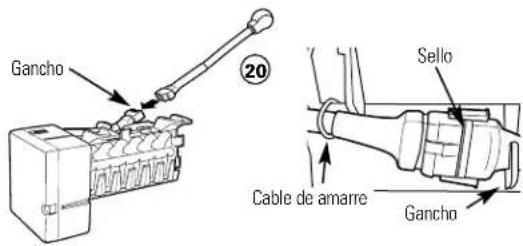

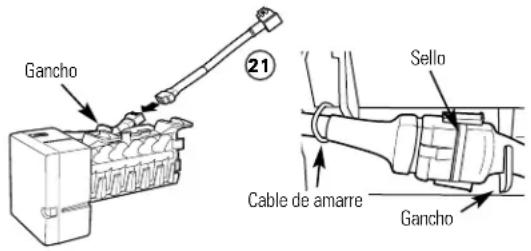

4 ADAPTADOR DEL CABLE DE CORRIENTE

Dos adaptadores del cable de corriente vienen incluidos con el kit de la máquina de hielos; asegúrese de utilizar el especificado en el listado de partes de la página 51. Conecte el terminal hembra del adaptador del cable de corriente (20) en los terminales machos del cable de corriente de la máquina de hielos. Cuando conecte el adaptador al cable de corriente, asegúrese de que el sello esté en su lugar entre los conectores. Asegure el adaptador del cable de corriente a la máquina de hielos poniéndolo en el gancho en la parte posterior de la máquina de hielos y anexándolo a la máquina de hielos con un cable de amarre (23).

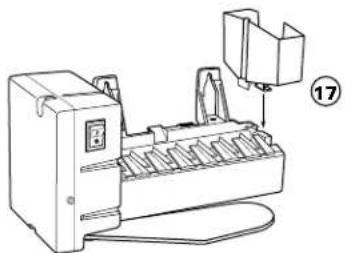

5 INSTALE LA TAZA DE LLENADO

Instale la taza de llenado de la máquina de hielos (montada al costado) (17) en la máquina de hielos como se muestra.

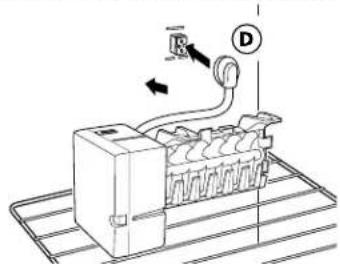

6 CONECTE LA MÁQUINA DE HIELOS

Coloque la máquina de hielos en el compartimento del congelador en el costado como se muestra. Inserte el enchufe del cable de corriente de la máquina de hielos (D) en el enchufe de la pared lateral, asegurando que las patas y los orificios encajen. Presione el enchufe firmemente.

7 MONTE LA MÁQUINA DE HIELOS

• Levante la máquina de hielos de manera que la extensión del tubo de llenado (10) encaje en la abertura de la taza de llenado (E). Cuelgue la máquina de hielos sobre los dos tornillos de montaje (C).

Asegúrese de que:

• El cable de la corriente todavía esté firmemente en el enchufe.
• La extensión del tubo de llenado (10) todavía esté en la abertura de la taza de llenado. (Revise la parte posterior del refrigerador para asegurar que el tubo de llenado no se haya salido de la parte posterior del refrigerador).
• Los tornillos de montaje de la máquina de hielos se encontrarán en la posición más alta de las ranuras de montaje.

LUEGO APRIETE FIRMEMENTE LOS TORNILLOS DE MONTAJE DE LA MÁQUINA DE HIELOS.

8 INSTALE LA CUBETA DE HIELOS

Coloque la cubeta de hielos (11) directamente bajo la máquina de hielos (a la izquierda y al fondo del estante bajo la máquina de hielos).

Asegúrese de que el interruptor de corriente de la máquina de hielos esté en la posición de O (apagado).

9 PEGUE LA ETIQUETA DE GARANTÍA

Se suministra una etiqueta (9) con este kit para registrar la Fecha de instalación para propósitos de la garantía. Colóquela en la parte posterior del refrigerador.

10 GUARDE ESTE MANUAL

La garantía para la máquina de hielos está impresa en este manual. Guarde este manual junto con el manual del propietario de su Refrigerador.

Ahora ha completado la instalación de la máquina de hielos bajo del congelador. Continúe con la sección de Instalación del ensamble de la válvula del agua.

INSTRUCCIONES PARA LA INSTALACIÓN DEL CONJUNTO DE LA VÁLVULA DE AGUA

¿Son estas las instrucciones correctas para su modelo? Siga las instrucciones de instalación indicadas por la etiqueta en la parte posterior del refrigerador — C K

ANTES DE EMPEZAR

Lea cada paso completamente antes de proceder.

·PRECAUCIÓN -

Desconecte el refrigerador. Para eliminar el peligro de una descarga eléctrica durante la instalación, debe desconectar el refrigerador de su tomacorriente.

HERRAMIENTAS NECESARIAS

Destornillador plano y Phillips

Alicates

Cuchilla afilada

Llave de 5/16"

RETIRE LA CUBIERTA

En la parte baja posterior del refrigerador, retire el(los) tornillo(s) que sostiene(n) la cubierta del compartimiento del compresor (si está cubierta) y guárdelos para su reinstalación más tarde. Doble la cubierta hacia adelante para tener acceso al compartimiento.

2 INSTALE LA VÁLVULA DE AGUA

• Localice el enchufe conector hembra (A) el cual está unido al gabinete con un cable de amarre. Retire el cable de amarre y deséchelo.

• Retire y describa la cinta del conector hembra (A) y conéctelo a los terminales machos de la válvula del agua (4). Cualquier cable puede ir en cualquier terminal.

• Una la válvula del agua al orificio del borde del gabinete utilizando un tornillo de cabeza hexagonal (13) del kit. NO PERFORE NINGÚN ORIFICIO ADICIONAL. Revise la tuerca plástica de la tubería del agua en la parte inferior de la válvula de agua para verificar que esté firmemente apretada. NO USE HERRAMIENTAS.

3 UNA LA ABRAZADERA DE ALIVIO DE PRESIÓN

• Empuje la abrazadera metálica de la tubería del agua (de alivio de presión) (12) en el borde más bajo de la parte posterior del gabinete, directamente en línea con la válvula del agua.
• La abrazadera metálica es para la tubería de la casa. (Consulte las Instrucciones para la Instalación de la Línea del Agua). No se debe usar para la tubería proveniente de la válvula del agua hacia la máquina de hielos.

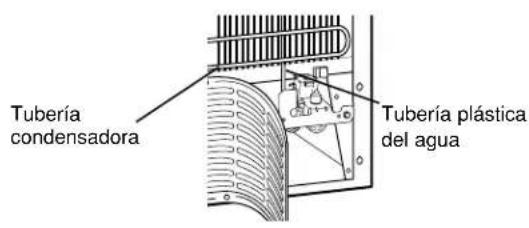

4 DIRIJA LA TUBERÍA PLÁSTICA DEL AGUA

En modelos que tienen tubería condensadora en la parte posterior del gabinete, inserte la tubería plástica del agua entre la tubería y la parte posterior del gabinete.

5 CONECTE LA TUBERÍA DEL AGUA

• Retire la taza plástica (B) de la parte de abajo de la entrada de la tubería del agua localizada en la esquina trasera superior derecha del refrigerador. Presione los extremos de la abrazadera para manguera (6) del kit con alicates y deslice la abrazadera sobre la entrada de la tubería del agua.
• Mientras está presionando la abrazadera, inserte la tubería plástica del agua en la entrada lo más que pueda (aproximadamente 1 [25mm] ).
• Luego deslice la abrazadera hacia abajo para poner la tubería del agua plástica en su lugar.
• Asegúrese de que el tubo de llenado está apuntando hacia abajo.

6 INSTALE LA TUBERÍA PLÁSTICA DEL AGUA

Fije la tubería plástica del agua en la parte posterior del gabinete con sujetadores con adhesivo posterior (5), espaciando los sujetadores como se muestra para tensar la tubería.

Sujetadores con adhesivo posterior para la tubería plástica del agua

7 VÁLVULA DEL AGUA INSTALADA

Consulte las instrucciones para la instalación de la tubería del agua para la conexión al suministro de agua de la casa. Después de terminar la instalación de la tubería del agua, fije el interruptor de la máquina de hielos en la posición de I (encendido).

El ciclo de la máquina de hielos no se iniciará sino hasta que la máquina de hielos y el compartimiento del congelador alcancen la temperatura de operación, luego la producción del hielo empezará automáticamente.

INSTRUCCIONES PARA LA INSTALACIÓN DE LA MÁQUINA DE HIELOS K

¿Son estas las instrucciones correctas para su modelo? Siga las instrucciones para la instalación indicadas por la etiqueta en la parte posterior del refrigerador — C o K

ANTES DE EMPEZAR

Lea cada paso completamente antes de proceder.

PRECAUCIÓN -

Desconecte el refrigerador. Para eliminar el peligro de una descarga eléctrica durante la instalación, debe desconectar el refrigerador de su tomacorriente.

HERRAMIENTAS NECESARIAS

Destornillador plano y Phillips

Alicates

Cuchilla afilada

1 PREPÁRESE PARA LA INSTALACIÓN

• Retire la cubierta superior con un destornillador de pala plana.
• Si hay un soporte para la máquina de hielos (24) ya instalada en el congelador, retire los dos tornillos que sostienen el cobertor. Retire y deseche el cobertor. Vaya al Paso 5.

RETIRE EL TAPÓN DE RELLENO DE ORIFICIO

• Retire y deseche la tapa blanca grande de la pared posterior del refrigerador. Hale la tapa gris de aislamiento y retírela.

3 INSTALE EL TUBO DE RELLENO

• Deslice el tubo de relleno aislado (15) en la entrada del tubo de agua (14), asegurándose de que el lazo abierto del tubo de relleno esté orientado hacia arriba.

• En el lazo del tubo de la entrada de la tubería del agua (14) encontrará un adhesivo. Retire el adhesivo y deslice el tubo por el orificio de la parte superior en la parte de atrás del refrigerador. Presione firmemente en la entrada para asegurarlo.

4 INSTALE EL SOPORTE DE MONTAJE

• Retire los tres botones pequeños en la pared posterior del congelador y reemplácelos con tres tornillos (25) provistos con el kit de la máquina de hielos. No los apriete completamente. Los tornillos deben extenderse aproximadamente 1/4" (6 mm) de la pared del congelador.
• Instale el soporte de la máquina de hielos (24) colgándolo de los tres tornillos que se acaban de instalar. Apriete los tres tornillos firmemente.

5 FIJE EL INTERRUPTOR EN LA POSICIÓN DE O (apagado)

Fije el interruptor de corriente de la máquina de hielos en la posición de O (apagado) hasta que el refrigerador se conecte al suministro de agua para evitar la operación prematura de la misma.

Orificio para el cable de amarre

6 ADAPTADOR DEL CABLE DE CORRIENTE

Dos adaptadores del cable de corriente están incluidos con el kit de la máquina de hielos; asegúrese de utilizar el especificado en el listado de partes de la página 51. Conecte el terminal hembra del adaptador del cable de corriente (21) en los terminales machos del cable de corriente de la máquina de hielos. Cuando conecte el adaptador al cable de corriente, asegúrese de que el sello esté en su lugar entre los conectores. Asegure el adaptador del cable de corriente a la máquina de hielos poniéndolo en el gancho en la parte posterior de la máquina de hielos y anexándolo a la máquina de hielos con un cable de amarre (23).

7 INSTALE LA TAZA DE LLENADO Y EL INSERTO DE LA MÁQUINA DE HIELOS

Instale la taza de llenado de la máquina de hielos (montada en el centro) (18) y el inserto de la máquina de hielos (19) en la máquina de hielos como se muestra.

8 CONECTE LA MÁQUINA DE HIELOS

Sosteniendo la máquina de hielos en su lugar, conecte el cable de corriente en el enchufe superior de la pared posterior. Para asegurar el cable, póngalo en los ganchos localizados en la pared del fondo del congelador. Asegúrese de que estén sosteniendo el cable con seguridad.

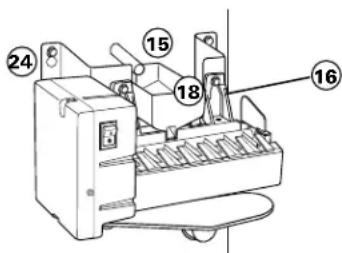

9 MONTAJE DE LA MÁQUINA DE HIELOS

• Levante la máquina de hielos y cuélguela del soporte para la máquina de hielos (24). Asegúrese de que el tubo de llenado aislado (15) vaya debajo de la abertura de la taza de llenado (18). Para asegurar la máquina de hielos al soporte (24), utilice dos tornillos (16) e instálelos como se muestra.

Asegúrese de que:

• El cable eléctrico aún esté firmemente colocado en el enchufe.
• El tubo de llenado aislado (15) llegue hasta la abertura de la taza de llenado en la parte posterior de la máquina de hielos. (Revise la

parte posterior del refrigerador para asegurar que el tubo de llenado no se haya desplazado de la parte posterior del refrigerador).

La máquina de hielos esté firme en el soporte.

10 INSTALE LA CUBETA DE HIELOS

Coloque la cubeta de hielos (11) debajo de la máquina de hielos.

Asegúrese de que el interruptor de corriente de la máquina de hielos esté en la posición de O (apagado).

11 PEGUE LA ETIQUETA DE GARANTÍA

Se suministra una etiqueta (9) con este kit para registrar la Fecha de instalación para propósitos de la garantía. Colóquela en la parte posterior del refrigerador.

12 GUARDE ESTE MANUAL

La garantía para la máquina de hielos está impresa en este manual. Guarde este manual junto con el manual del propietario de su Refrigerador.

Ahora ha completado la instalación de la máquina de hielos dentro del congelador. Continúe con la sección de Instalación del ensamble de la válvula del agua.

INSTRUCCIONES PARA LA INSTALACIÓN DEL ENSAMBLE DE LA VÁLVULA DEL AGUA K

¿Son estas las instrucciones correctas para su Modelo? Siga las Instrucciones para la instalación indicadas por la etiqueta en la parte posterior del refrigerador - K

ANTES DE EMPEZAR

Lea cada paso completamente antes de proceder.

·PRECAUCIÓN -

Desconecte el refrigerador. Para eliminar el peligro de una descarga eléctrica durante la instalación, debe desconectar el refrigerador de su tomacorriente.

HERRAMIENTAS NECESARIAS

Destornillador plano y Phillips

Alicates

Cuchilla afilada

Llave de 1/4" y 5/16" o llave ajustable

RETIRE LA CUBIERTA

Use una boquilla o una llave ajustable para retirar la cubierta de acceso del compartimento del compresor. Esto requiere retirar los seis tornillos que unen la cubierta a

la parte posterior de la caja del refrigerador.

Asegúrese de guardar los tornillos, ya que la cubierta de acceso se debe reinstalar más adelante para asegurar que su refrigerador funciona correctamente.

2 INSTALE LA VÁLVULA DEL AGUA

• Localice el conector macho del tomacorriente de tres polos (C). Conecte el cable del adaptador de la válvula de agua (22) en el tomacorriente del conector macho; entonces conecte los terminales machos en la válvula de agua (4). Cualquiera de los cables puede ir en cualquiera de los terminales de agua.

• Una la válvula del agua al gabinete usando el tornillo de cabeza hexagonal (13) del kit.

3 UNA LA ABRAZADERA DE ALIVIO DE PRESIÓN

• Sujete la abrazadera de la línea de agua (alivio de presión) (8) al refrigerador. Coloque el tornillo (7) del kit a través de la abrazadera (8), debajo del orificio (PC) que está en la parte posterior del gabinete.
• La abrazadera metálica es para la tubería de la casa. (Consulte las Instrucciones para la Instalación de la Línea del Agua). No se debe usar para la tubería proveniente de la válvula del agua hacia la máquina de hielos.

4 CONECTE LA TUBERÍA DEL AGUA

• Asegúrese de que haya suficiente tubería plástica del agua para que se extienda desde la válvula del agua hasta bien adentro de la entrada de la tubería del agua (14). Corte cualquier exceso de tubería. Presione los extremos de la abrazadera para manguera (3) o (6) del kit con alicates y deslice la abrazadera sobre la entrada de la tubería del agua. (Use la abrazadera negra (3) con el tubo negro de entrada de relleno; use la otra abrazadera (6) con el otro tubo de entrada de relleno)
• Mientras está presionando la abrazadera, inserte la tubería plástica del agua en la entrada lo más que pueda (aproximadamente 1" [25 mm]).
• Luego deslice la abrazadera hacia abajo para poder la tubería del agua plástica en su lugar.
• Asegúrese de que el tubo de llenado está apuntando hacia abajo.

5 DIRIJA E INSTALE LA TUBERÍA PLÁSTICA DEL AGUA

• Dirija la tubería plástica del agua a lo largo de la parte posterior del refrigerador hacia la entrada de la tubería del agua.
• Use los tres sujetadores con adhesivo posterior (5) para asegurar el tubo a la parte posterior de la caja.

Sujetadores con adhesivo posterior para la tubería plástica del agua

6 VÁLVULA DEL AGUA INSTALADA

Consulte las instrucciones para la instalación de la tubería del agua para la conexión al suministro de agua de la casa. Después de terminar la instalación de la tubería del agua, fije el interruptor de la máquina de hielos en la posición de I (encendido).

El ciclo de la máquina de hielos no iniciará sino hasta que la máquina de hielos y el compartimiento del congelador alcancen la temperatura de operación, bajo la producción del hielo empezará automáticamente.

INSTALACIÓN DE LA TUBERÍA DEL AGUA

ANTES DE INICIAR QUÉ NECESITA

Los kits de cobre recomendados para el suministro de agua son WX8X2, WX8X3 o WX8X4, dependiendo de la calidad de tubería necesaria. Las tuberías plásticas aprobadas para el suministro de agua son las tuberías para el Refrigerador SmartConnect™ de GE (WX08X10002, WX08X10006, WX08X10015 y WX08X10025).

Al conectar su refrigerador a un Sistema de Agua de Ósmosis Inversa de GE, la única instalación aprobada es con un kit de Ósmosis Inversa de GE. Para otros sistemas de agua de ósmosis inversa, siga las instrucciones del fabricante.

Si la alimentación de agua a su refrigerador proviene de un sistema de filtración de agua de ósmosis inversa Y el refrigerador también cuenta con un filtro de agua, use el tapón de derivación del filtro del refrigerador. El uso concurrente del cartucho de filtración de agua del refrigerador con el filtro del RO (ósmosis inversa) pudiera resultar en la producción de cubos de hielo huecos y en un caudal de agua más lento del despachador de agua.

Esta instalación de la tubería del agua no está garantizada por el fabricante del refrigerador o de la máquina de hielos. Siga estas instrucciones cuidadosamente para minimizar el riesgo de un daño costoso debido al agua.

El martillo del agua (agua golpeando contra la tubería) en la tubería de la casa puede causar daños a las partes del refrigerador y conducir a un goteo o inundación por el agua. Llame a un plomero calificado para corregir el martillo del agua antes de instalar la tubería del agua al refrigerador.

Para evitar quemaduras y daños con el producto, no conecte la tubería del agua a la tubería del agua caliente.

Si usa el refrigerador antes de conectar la tubería, asegúrese de que el interruptor de corriente de la máquina de hielos esté en la posición 0 (apagado).

No instale la tubería de la máquina de hielos en lugares donde la temperatura caiga por debajo del nivel de congelamiento.

Al usar cualquier aparato eléctrico (como un taladro eléctrico) durante la instalación, asegúrese de que el aparato esté aislado o conectado de manera que evite el peligro de una descarga eléctrica, o que sea operado por baterías.

Desocupe los estantes de la puerta, incluyendo el compartimiento de productos lácteos.

• Kit de tubería de cobre para el refrigerador o SmartConnect™ de GE, de 1/4" (6 mm) de diámetro externo para conectar el refrigerador al suministro de agua. Si usa cobre, asegúrese de que ambos extremos de la tubería se corten uniformemente.

Para determinar la cantidad de tubería que necesita: mida la distancia desde la válvula del agua en la parte posterior del refrigerador hasta el tubo de suministro de agua. Luego agregue 8' (2,4 m). Asegúrese de que haya suficiente tubería adicional (unos 8' [2,4 m] enrollados en tres vueltas de unas 10" [25 cm] de diámetro) para permitir que el refrigerador se pueda mover de la pared antes de la instalación.

Los kits de tubería para el refrigerador SmartConnect™ de GE están disponibles en las siguientes longitudes:

2' (0,6 m) - WX08X10002

6' (1,8 m) - WX08X10006

15' (4,6 m) - WX08X10015

25' (7,6 m) - WX08X10025

Asegúrese de que el kit que haya seleccionado permita al menos 8' (2,4 m) como se describe arriba.

NOTA: La única tubería de plástico aprobada por GE es la que viene provista con los kits de tubería para el refrigerador SmartConnect™ de GE. No use ninguna otra tubería plástica para el suministro de agua, ya que la tubería está bajo presión todo el tiempo. Ciertos tipos de plástico se fracturarán o se romperán con el tiempo y causarán daños en su casa debido al agua.

• Un kit de suministro de agua de GE (contiene tubería, válvula de cierre y accesorios enumerados abajo) está disponible a un costo adicional en su tienda o por medio de Partes y Accesorios, 800-626-2002.
• Un suministro de agua fría. La presión del agua debe estar entre 20 y 120 p.s.i. (1.4-8.2 bares) en modelos sin bajo el agua y entre 40 y 120 p.s.i. (2.8-8.2 bares) en modelos con bajo el agua.

QUE NECESITA (CONT.)

• Taladro eléctrico.
• Llave de 1/2'' o ajustable.
• Destornillador plano y de estrella.

• Dos tuercas de compresión de 1/4'' de diámetro exterior y 2 férulas (mangas)—para conectar la tubería de cobre a la válvula de cierre y la válvula del agua del refrigerador.

O BIEN

• Si está usando un kit de tubería para el refrigerador SmartConnect™ de GE, los accesorios necesarios ya vienen preinstalados en la tubería.

• Si su tubería existente de cobre para el agua tiene un accesorio con vuelo en el extremo, necesitará un adaptador (disponible en las tiendas de suministros de plomería) para conectar la línea del agua al refrigerador O BIEN, deberá cortar el accesorio con vuelo con un cortador de tubos y colocar un accesorio de compresión. No corte el extremo formado de la tubería para el refrigerador SmartConnect de GE.

• Válvula de cierre para conectar a la línea del agua fría. La válvula de cierre debe tener una entrada de agua con un diámetro interno mínimo de 5/32'' en el punto de conexión a la TUBERÍA DEL AGUA FRÍA. Las válvulas de apagado tipo silla vienen incluidas en muchos kits de suministro de agua. Antes de comprar, asegúrese de que una válvula tipo silla cumple con los códigos de plomería en su localidad.

Instale la válvula de cierre en la tubería del agua de consumo más frecuentemente utilizada.

1 CIERRE EL SUMINISTRO PRINCIPAL DE AGUA

Abra el grifo más cercano por suficiente tiempo para limpiar la tubería del agua.

2 SELECCIÓN DE LA UBICACIÓN DE LA VÁLVULA

Seleccione una ubicación para la válvula que sea fácilmente accesible. Es mejor conectarla en el costado de una tubería vertical de agua. Cuando sea necesario conectarla en una tubería horizontal de agua, haga la conexión en la parte superior o al lado, en vez de hacerlo en la parte de abajo, para evitar recoger cualquier sedimento de la tubería del agua.

3 PERFORE EL ORIFICIO PARA LA VÁLVULA

Perfore un orificio de 1 / 4'' en la tubería del agua (incluso si está usando una válvula auto perforadora), usando una broca afilada. Retire las rebabas, y tenga cuidado de no permitir que se filtre agua hacia el taladro. No perfore un orificio de 1 / 4'' para evitar una menor producción de hielo o cubos más pequeños.

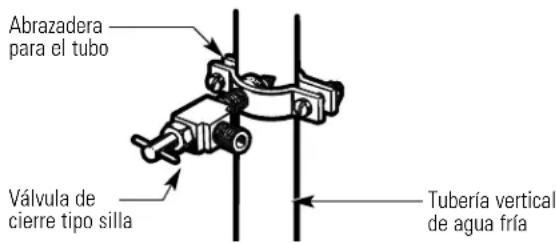

4 INSTALE LA VÁLVULA DE CIERRE

Una la válvula de cierre a la tubería de agua fría con la abrazadera para el tubo.

NOTA: Se deben seguir los Códigos 248CMR de Plomería para el Estado de Massachusetts. Las válvulas tipo silla son ilegales y su uso no está permitido en Massachusetts. Consulte con un plomero licenciado.

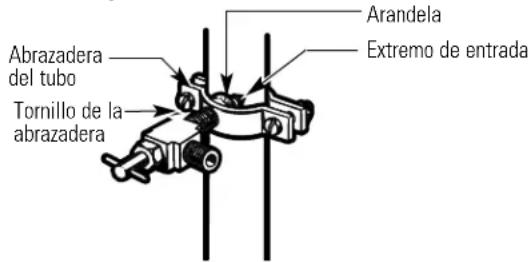

5 APRIETE LA ABRAZADERA DEL TUBO

Apriete los tornillos de la abrazadera hasta que la arandela sellante empiece a hincharse.

NOTA: No apriete demasiado la tubería ya que podría romperse.

6 DIRIJA LA TUBERÍA

Dirija la tubería entre la línea del agua fría y el refrigerador.

Dirija la tubería a través de un orificio perforado en la pared o en el piso (detrás del refrigerador o del gabinete de la base adyacente) lo más cerca posible a la pared.

NOTA: Asegúrese de que haya suficiente tubería adicional (unos 8[244 cm] enrollada en tres vueltas de alrededor de 10 [25 cm] de diámetro) para permitir que el refrigerador se pueda mover de la pared después de la instalación.

Coloque la tuerca de compresión y férula para la tubería de cobre (manga) en el extremo de la tubería y conéctela a la válvula de cierre.

Asegúrese de que la tubería está completamente insertada en la válvula. Apriete la tuerca de compresión firmemente.

Para tubería de plástico de un kit de tubería para el Refrigerador SmartConnect™ de GE, inserte el extremo moldeado de la tubería en la válvula de cierre y apriete la tuerca de compresión hasta que esté firmemente apretada a mano, luego apriete otra vuelta con una llave. Apretar demasiado puede causar fugas.

NOTA: Se deben seguir los Códigos 248CMR de Plomería para el Estado de Massachusetts. Las válvulas tipo silla son ilegales y su uso no está permitido en Massachusetts. Consulte con un plomero licenciado.

8 LAVE LA TUBERÍA

Abra el suministro principal de agua y lave la tubería hasta que el agua esté limpia.

Cierre el agua en la válvula después de que un cuarto (1 litro) de agua se haya eliminado por la tubería.

9 CONECTE LA TUBERÍA AL REFRIGERADOR

NOTAS:

• Antes de hacer la conexión al refrigerador, asegúrese de que el cable de corriente del refrigerador no esté conectado en el tomacorriente de la pared.
• Si su Refrigerador no tiene un filtro de agua, recomendamos la instalación de uno. Si su suministro de agua tiene arena o partículas que podrían obstruir la malla de la válvula de agua del refrigerador. Instálelo en la tubería del agua cerca al refrigerador. Si usa un kit de tubería para el refrigerador SmartConnect™ de GE, necesitará un tubo adicional (WX08X10002) para conectar el filtro. No corte la tubería plástica para instalar el filtro.

Retire la tapa flexible de plástico de la válvula del agua (conexión del refrigerador).

Coloque la tuerca de compresión y la férula (manga) en el extremo de la tubería como se muestra.

En el kit de tubería para el refrigerador SmartConnect de GE, las tuercas ya vienen armadas con la tubería.

Inserte el extremo de la tubería en la conexión de la válvula del agua (conexión del refrigerador) lo más que se pueda. Mientras sostiene la tubería, apriete el accesorio.

Para tubería de plástico de un kit de tubería para el Refrigerador SmartConnect de GE, inserte el extremo moldeado de la tubería en la conexión del refrigerador y apriete la tuerca de compresión hasta que esté firmemente apretada a mano, luego apriete otra vuelta con una llave. Apretar demasiado puede causar fugas.

Una la tubería a la abrazadera provista para sostenerla en una posición vertical. Quizás necesites apalancar la abrazadera.

10 ABRA LA LLAVE DEL AGUA EN LA VÁLVULA DE CIERRE

Apriete cualquier conexión que pueda presentar fugas.

Reemplace la cubierta de acceso.

11 CONECTE EL REFRIGERADOR

Organice el cable de la tubería de manera que no vibre contra la parte trasera del refrigerador o contra la pared. Empuje el refrigerador hacia la pared.

12 INICIE LA MÁQUINA DE HIELOS

Fije el interruptor de la máquina de hielos en la posición I (encendido). La máquina de hielos no empezará a operar hasta que alcance su temperatura de operación de 15°F (-9°C) o menor. Luego, empezará a operar automáticamente si el interruptor de la máquina de hielos está en la posición I (encendido).

NOTA: En condiciones de menor presión del agua, la válvula de agua puede encenderse hasta 3 veces para suministrar suficiente agua a la máquina de hielos.

Notas.

Garantía de la máquina de hielos.

Todos los servicios de garantía son brindados por nuestros centros de servicios de fábrica, o un técnico autorizado de Customer Care. Para programar un servicio, en línea, las 24 horas del día, contáctenos en www.GEApliances.com, o llame al 800-GE-CARES.

Pegue aquí su recibo. La prueba de compra original es necesaria para obtener servicios bajo la garantía.

Por el período de: Reemplazaremos:

Un año

A partir de la fecha

Cualquier parte de la máquina de hielos que falle debido a un defecto de materiales o de mano de obra. Durante esta garantía completa de un año, GE ofrecerá, sin costo, las partes de repuesto

compra original para cada pieza defectuosa en el kit de la máquina de hielos.

Qué no está cubierto (para clientes en los EE. UU.):

Visitas de servicio a su casa para enseñarle cómo usar el producto. Instalación inapropiada.

Usted es responsable por suministrar la instalación adecuada eléctrica y de plomería, incluyendo la tubería hasta la máquina de hielos y la instalación de la tubería del agua.

• Falla del producto si es abusado, mal utilizado o usado con un fin diferente al propósito pretendido o uso comercial.

La reposición de fusibles caseros o arreglo de cortocircuitos. - Daño al producto causado por accidente, incendio, inundación o actos de la naturaleza. - Daños incidentales o consecuentes causados por posibles defectos con este aparato.

Esta garantía no se aplica dentro de los EE. UU. En Alaska, la garantía excluye el costo de envío o llamadas de servicio a su casa.

Algunos estados no permiten la exclusión o límite de daños incidentales o consecuentes. Esta garantía le concede sus derechos legales específicos, y también puede tener otros derechos que varían de estado a estado. Para conocer cuáles son sus derechos legales, consulte a su oficina local o estatal de asuntos del consumidor o a la Procuraduría de su estado.

Qué no está cubierto (para clientes en Canadá):

Visitas de servicio a su casa para enseñarle cómo usar el producto.

Lea su Manual del propietario. Si tiene cualquier pregunta sobre la operación del producto, por favor contacte a su concesionario o a la oficina de Relaciones del consumidor en:

Instalación inapropiada. Si tiene un problema con la instalación, contacte al concesionario o al instalador. Usted es responsable por suministrar la instalación adecuada eléctrica y de escape, y la conexión. La reposición de fusibles caseros o arreglo de cortocircuitos. - Falla del producto si es abusado, mal utilizado o usado con un fin diferente al propósito pretendido o uso comercial. Daño al producto causado por accidentes, incendios, inundaciones o actos de la naturaleza.

EL GARANTE NO ES RESPONSABLE POR DAÑOS CONSECUENTES.

GARANTE: CAMCO INC.

Página Web de GE Appliances www.GEApliances.com

¿Tiene una pregunta o necesita asistencia con su electrodoméstico? Ensaye la página Web de GE 24 horas al día, cualquier día del año. Para mayor conveniencia y un servicio más rápido, ahora puede descargar el Manual del Propietario, solicitar partes, catálogos o incluso programar un servicio en línea. También puede "Preguntar a nuestro equipo de expertos" y muchas cosas más...

Programación de servicios www.GEApliances.com

El servicio experto de reparaciones de GE está tan solo a un paso de distancia de su puerta. Conecte en línea y programe el servicio a su conveniencia 24 horas al día del año. O llame al 800-GE-CARES (800-432-2737) durante horas normales de atención.

Estudio de Diseño de la vida real www.GEApliances.com

GE apoya los conceptos, productos, servicios y ambientes de Diseño Universal que puedan ser usados por personas de todas las edades, tamaños y capacidades. Reconocemos la necesidad de diseñar para un amplio rango de capacidades e impedimentos físicos y mentales. Para detalles de las aplicaciones del Diseño Universal de GE, incluyendo las ideas de Diseño de cocinas para personas con incapacidades, consulte nuestra página Web hoy también. Para personas con deficiencia auditiva, por favor llame al 800-TDD-GEAC (800-833-4322).

Garantía ampliada www.GEApliances.com

Compre una garantía ampliada de GE y conozca los descuentos especiales que están disponibles, mientras su garantía sigue vigente. Podrá comprarla en línea en cualquier momento, o llame al 800-626-2224 durante horas normales de atención. El Servicio al Hogar para los CLIENTES de GE estará también disponible después del vencimiento de su garantía.

Partes y accesorios www.GEApliances.com

Individuos calificados para realizar servicios de mantenimiento a sus propios aparatos pueden solicitar partes y accesorios para ser enviados a sus hogares (se aceptan las tarjetas VISA, MasterCard y Discover). Haga su pedido en línea hoy mismo, 24 horas al día o por teléfono al 800-626-2002 durante horas normales de atención.

Las instrucciones contenidas en este manual cubren los procedimientos que deben seguir cualquier usuario. Otros servicios deben referirse por lo general a personal de servicio calificado. Se debe tener precaución ya que un servicio inapropiado podría causar una operación insegura.

Contáctenos www.GEApliances.com

Si no está satisfecho con el servicio que recibe de GE, contáctenos en esta página Web con todos los detalles incluyendo su número telefónico, o escríbanos a: General Manager, Customer Relations GE Appliances, Appliance Park Louisville, KY 40225

GE Appliances Website
