Caractéristiques	Détails
Type de hotte	Hotte murale
Dimensions	Largeur : 90 cm
Débit d'air	Jusqu'à 700 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Filtration	Filtres à charbon et filtres métalliques
Éclairage	LED intégrées
Installation	Installation murale, nécessite un conduit d'évacuation
Entretien	Filtres lavables en machine, nettoyage régulier recommandé
Sécurité	Arrêt automatique, protection contre la surchauffe
Garantie	2 ans

FOIRE AUX QUESTIONS - 5DX89760 BLAUPUNKT

Comment nettoyer les filtres de la hotte BLAUPUNKT 5DX89760 ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude savonneuse pendant environ 30 minutes. Ensuite, frottez doucement avec une brosse douce et rincez à l'eau claire avant de les laisser sécher complètement avant de les remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez si la hotte est correctement branchée et si le disjoncteur n'a pas sauté. Assurez-vous également que le bouton d'alimentation est en position 'on'. Si le problème persiste, contactez le service après-vente.

Quel est le niveau sonore de la hotte BLAUPUNKT 5DX89760 ?

Le niveau sonore de la hotte est d'environ 60 dB en mode maximum, ce qui est assez silencieux pour une utilisation domestique.

Comment installer la hotte BLAUPUNKT 5DX89760 ?

Pour installer la hotte, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de fixer la hotte à une hauteur d'au moins 65 cm au-dessus de la plaque de cuisson pour une efficacité optimale.

La hotte BLAUPUNKT 5DX89760 peut-elle être utilisée en mode recyclage ?

Oui, la hotte peut fonctionner en mode recyclage. Assurez-vous de disposer d'un filtre à charbon approprié pour ce mode.

Comment régler la puissance d'aspiration de la hotte ?

Vous pouvez régler la puissance d'aspiration en utilisant le panneau de contrôle situé à l'avant de la hotte. Il y a plusieurs niveaux d'aspiration à choisir en fonction de vos besoins.

Quels types de filtres sont compatibles avec la hotte BLAUPUNKT 5DX89760 ?

La hotte utilise des filtres à graisse en aluminium et des filtres à charbon pour le mode recyclage. Assurez-vous d'acheter des filtres compatibles dans le modèle recommandé par le fabricant.

Que faire si la hotte dégage une odeur désagréable ?

Vérifiez que les filtres à graisse sont propres et non obstrués. Si les filtres sont en bon état, il se peut que le filtre à charbon doive être remplacé.

La hotte BLAUPUNKT 5DX89760 est-elle économe en énergie ?

Oui, la hotte est conçue pour être économe en énergie et a une classe énergétique de A, ce qui permet de réduire la consommation d'énergie tout en offrant une performance optimale.

MODE D'EMPLOI 5DX89760 BLAUPUNKT

[de] Montage- und Gebrauchsanweisung
[en] Instructions on mounting an use
[fr] Prescriptions de montage et mode d'emploi
[nl] Montagevoorschriften en Gebruiksaanwizing
[it] Istruzioni di montaggio e d'uso
[s] Monterings- och bruksanvisningar
[e] Montaje y modo de empleo
[hr] Uputstva za montažu i uporabu
[si] Navodila za montažo in uporabo

[sn] Instalacija

L'appareil ne peut être utilisé par les enfants de moins de 8 ans et par les personnes aux capacités physiques, sensorielles ou mentales réduites, sans expérience ou sans les connaissances nécessaires, à condition qu'elles soient sous surveillance, et après avoir lu les instructions d'utilisation de l'appareil en toute sécurité, et que les utilisateurs aient conscience des dangers inherents à l'appareil. Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et l'entretien pouvant être effectuels par l'utilisateur ne doit pas être exécutés par les enfants sans surveillance. Ne jamais utiliser la hotte avant que la grille ne soit correctement montée!

Les parties accessibles peuvent atteindre de haute températures lors de l'utilisation de la table de cuisson.

L'air ne doit pas etre evacué dans un conduit d'évacuation de fumées produites par des apparêls à combustion de gaz ou d'autres combustibles. Une aération appropriée de la piece doit toujours etre prévue lorsque la hotte aspirante est utilisée simultanément à d'autres apparêls utilisant du gaz ou d'autres combustibles. Il est strictement interdit de flamber des alimentés sous la hotte. L'utilisation de flamme nue risque d'endommager les filtres et peut provoquer des incendies : elle doit donc always etre évitee. Les fritures doivent ettre effectuees sous contrôle afin d'éviter que l'huile surchauffee s'enflamme. Respectez rigoureusement les prescriptions des règlements des autorités locales compétentes quant aux consignes techniques et de sécurité à adopter pour l'évacuation des fumées.

Cet apparéil est labellisé conformément à la Directive Européenne 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). En veillant à ce que ce produit soit détruit en bonne et due forme, l'utilisateur contribue à prévenir les évventuelles conséquences négatives sur l'environnement et la santé.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traité comme déchet menager. Il doit par conséquent etre remis à un centre de collecte des déchets charge du recyclage des équipements électriques et électroniques.Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.Si le cable d'alimentation est endommagé, il devra etre remplace par le fabricant ou par son service d'assistance technique ou, dans tous les cas, par une personne ayant une qualification similaire, afin de prévenir tout risque évientuel.

Veuillez consultier les schémas des premières pages avec les références alphabetiques et numériques indiquées dans les instructions. Respectez rigoureusement les instructions indiquées dans ce manuel. Nous déclinons toute responsabilité en cas de problème, dommage ou incendie provoqués à l'appareil dérivant du non-respect des instructions indiquées dans ce manuel.

La fixation de la hotte sur un mur ne pouvant en supporter le poids (ex. placoplatre) et son encastrement dans un meuble sont déconseillés.

Si vous possédez un plan de cuisson entièrement électrique, la hotte doit être installée à une distance de 65~cm , de 65~cm dans le cas d'un plan de cuisson mixte ou a gaz. Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.

La hotte est livrée avec une sortie d'air supérieure B pour l'évacuation des fumées vers l'extérieur (Version aspirante A- tube d'évacuation non compris). S'il est impossible d'évacuer les fumées et vapeurs de cuisson vers l'extérieur vous doivent utiliser la hotte en version filtrante F en montant 1 filtré à charbons actifs F, les fumées et vapeurs seront recyclées et évacuées par la grille supérieure G.

Assurez-vous qu'un point d'accès au réseau d'alimentation électrique estprésent à proximate de la hotte et que l'installation est équipée d'un interrupteur différentiel de 30mA . La tension de réseau doit correspondre à la tension indiquée sur l'étiquette des caractéristiques située à l'intérieur de la hotte. La hotte est équipée d'un cable électrique d'une longueur de 1250~mm avec ou sans fiche : si la fiche est présente, branche la hotte à une prise conforme aux normes en vigueur et accessible, si la fiche est absence (branchement direct au réseau), appliquez un interrupteur bipolaire aux normes avec distance des contacts en ouverture non inférieure à 3mm (accessible), cette installation et le branchement doivent être réalisés aux normes par un technicien spécialisé.

Veuillez mettre en route la hotte au minimum sur la 1ere vitesse, lorsque le plan de cuisson fonctionne.

Tests sur les performances du produit réalisés conformément au règlement (EU) N° 65/2014 - Réf.: CEI 61591

On obtient le maximum des performances en positionnant les panneaux mobiles, s'ils sont présents, en position ouverte.

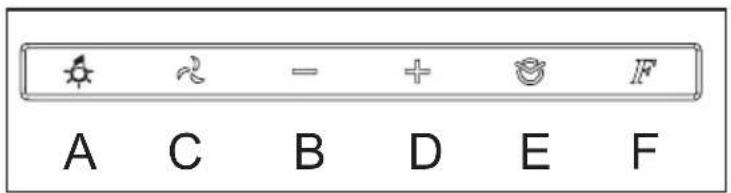

Avec l'appareil eteint, la pression de I'une des touches active la commande en mode veille qui, par retroeclairage des symboles en blanc, permit a l'utiliser de voir et de selectionner la fonction souhaitee. Une nouvelle pression de I'une des touches active la fonction correspondante en eclairant son symbole. Apre s avoir eteint toutes les fonctions, la commande reste en veille pendant 30 secondes environ puis s'eteint automatiquement.

A: Touche lumière ON/OFF : le contact de cette touche éclaire ou eteint les lumieres de la hotte.

C: Touche moteur ON/OFF (4 vitesses): le contact de cette touche met la hotte en marche à la vitesse à laquelle elle a été éteinte. La pression des touches „D" et „B" permet de modifier la vitesse (puissance) d'aspiration.

B: Touche de réduction de vitesse (puissance) d'aspiration : le contact de cette touche réduit la vitesse d'aspiration de la hotte.

D: Touche d'augmentation de vitesse (puissance) d'aspiration : le contact de cette touche augmente la vitesse d'aspiration de la hotte.

E: Touche minuterie : au contact de cette touche, qu'elle que soit la vitesse d'aspiration selectionnee, la fonction minuterie s'active. Au premier contact, la durée de la minuterie est de 5 minutes, au deuxième contact de 10 minutes et au troisieme contact de 20 minutes. Lors de cette phase, la touche E clignote. Pour réinitialiser la minuterie, presser la touche moteur C

F: Touche réinitialisation filtres : au contact de cette touche, l'alerte de saturation du filtre métallique anti-graisse () et de remplacement du filtre à charbon (2) est réinitialisée.

(1) ÀpRES 40 heures de fonctionnement de la hotte, le symbole F clignote pour signaler la nécessite de nettoyer les filtres anti-graisse

(2) ÀpRES 120 heures de fonctionnement de la hotte, le symbole F s'éclaire pour signaler la nécessité de remplaçer les filtres à charbon actif.

Fonction capteur: en effleurant en même temps les touches „B“ et „D“ le capteur s'active. Dans ce mode, la vitesse d'aspiration se regle automatiquement en faisant clignoter par intermittence la touche B+D. Pour repasser en fonctionnement manuel, presser la touche „B“ ou „D“.

Remarque : 4 heures après la derniere pression sur un bouton, la hotte s'eteint automatiquement.

La dernière vitesse est temporisée sur toutes les hottes ayant un débit supérieur à 650 m3/h ; elle a une durée de sept minutes après quoi on revient automatiquement à la dernière vitesse non temporisée.

Branchement du recepteur et programmation de la télécommande position (commande de la couleur de la lumière et variation de la luminosité)

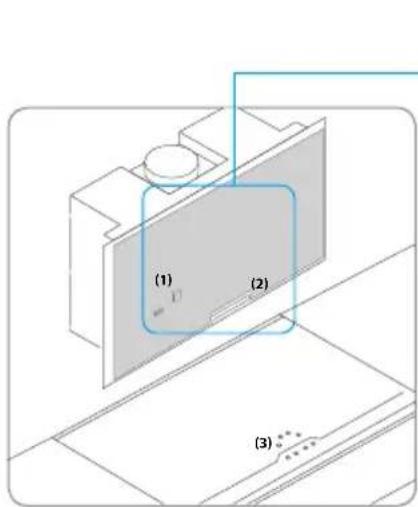

Fig.1 Hasteessplastendienen version standard avec stick (1) à l'intérieur de la hotte et tableau de commande (2). La hotte est commande par l'interrupteur général de la table de cuisson (3) ou du tableau de commande de la hotte. La temperture chromatique est de 4000 K.

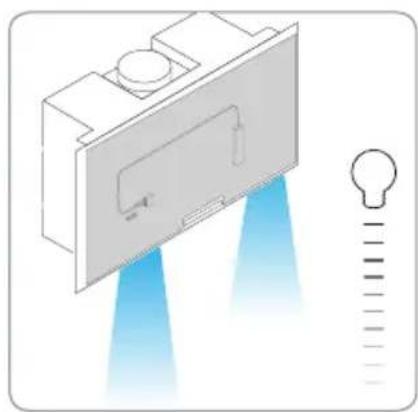

Fig.2 Ibetoepoehiehbietellarg zusatzaisement la commande optionnelle de fonctions d'éclairage supplémentaires par telecommande.L'installation d'un recepteur (reference BLZ 501) et le couplage avec la telecommande (numéro de commande BLZ 502) permettent de contrcler la temperture de couleur et la luminosite de la hotte.

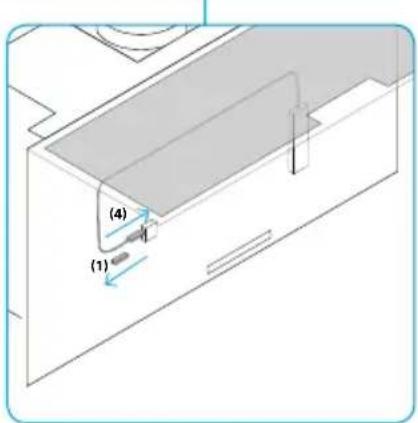

Fig.3: L'attribution des dérivées Le récepteur peut être facilement installé sans outils supplémentaires : Ouvrez le panneau frontal à l'avant du capot, retirez le stick (1) et branchez le récepteur (4)..

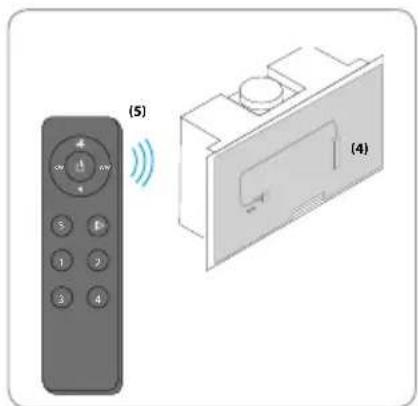

Fig.4 Plesseet (y)atopnite Connexion de la telecommande (5):

1. Retirez le film protecteur de la batterie 2. Pour l'apprentissage et l'initialisation de la télécommande, appuyez et maintenez la pression sur la touche d'apprentissage sur le recepteur (4) pendant 10 secondes.

2. Appuyez brièvement sur la touche d'apprentissage du récepteur (4) et appuyez directement sur la zone souhaïée (1 2 3 4) de la télécommande 4. Les LED clignotent une fois - le récepteur est enregistré

3. Pour supprimer, appuyez sur la touche d'apprentissage du récepteur (4) pendant 10 secondes.

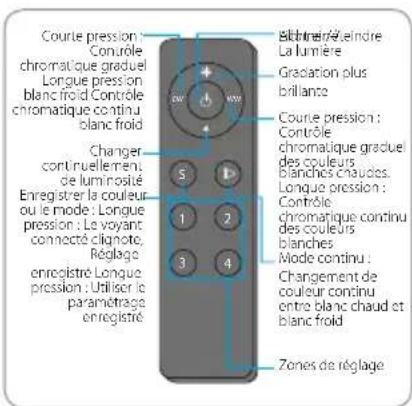

Fig.5 Functiosedartbendeng
INDICATIONS DE FONCTIONNEMENT La télécommande contrôle les fonctions d'éclairage mais pas le fonctionnement de la hotte aspirante. L'éclairage à distance ne peut être reactif qu'à l'aide de la télécommande.

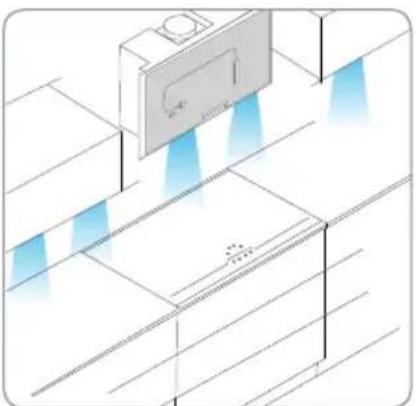

Fig.6.60ppkng nietlehtysema der d'eclairage de la cuisine Si vous cuisine est egalement equipee de cette technologie, la hotte et le systeme d'eclairage peuvent etre branches a la cuisine, pour une image parfaite et harmonieuse.

Plus de plus amples informations allez sur www.blaupunkteinbaugeraete.com/fr/multicontrol.html

Entitetien

Veillez a débrancher la hotte du réseau électrique avant toute intervention sur celle- ci.

Nettoyage

La hotte doit être nettoyée frequentlyment tant à l'intérieur (à l'exception de la zone derrière le filtré àGRAisse)qu'à l'extérieur.Pour le nettoyage,utilisez un chiffon imbibé d'alcool dénaturé ou des détergents liquides neutres.Evitez d'utiliser des produits à base d'abrasifs.

Attention

Le non respect des règles de nettoyage de la hotte, de la substitution et du nettoyage des filtres compte des risques d'incendie. Nous recommendons donc vivement de respecter ces instructions.

Filtre antigraisse

doit être nettoyé une fois par mois avec un dédTangent non agressif, à la main ou dans le lave vaisselle à basse température et pendant un cycle court. Le lavage du filtré anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront enaucun cas modifiées.

Filtre à charbon (seulement pour les versions filtrantes)

Le filtré à charbons actifs F n'est ni livable ni recyclable. En cas d'usage normal, il doit être remplacé tous les 6 mois. Il retient les mauvaises odeurs issues de la cuisson.

Changement de I'ampoule

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

LAMPES A LED

En cas de dysfonctionnement du groupe d'éclairage à leds, contactez le service d'assistance technique pour remplacer la totalité du groupe.

Réduction de l'impact environnemental:

Pour conténir les consommations de l'électroménager, il est conseiller de tousjours utiliser la vitesse d'aspiration la plus BASSE parmi celles les plus adaptées au type de cuisson en cours, de ne pas laisser le dispositif en fonction pour plus de 15 minutes après l'arrêt des feuels et de tousjours etéindre les lumières si le consommateur s'éloigne de la zone de cuisson.
