MODE D'EMPLOI L27ADS V7

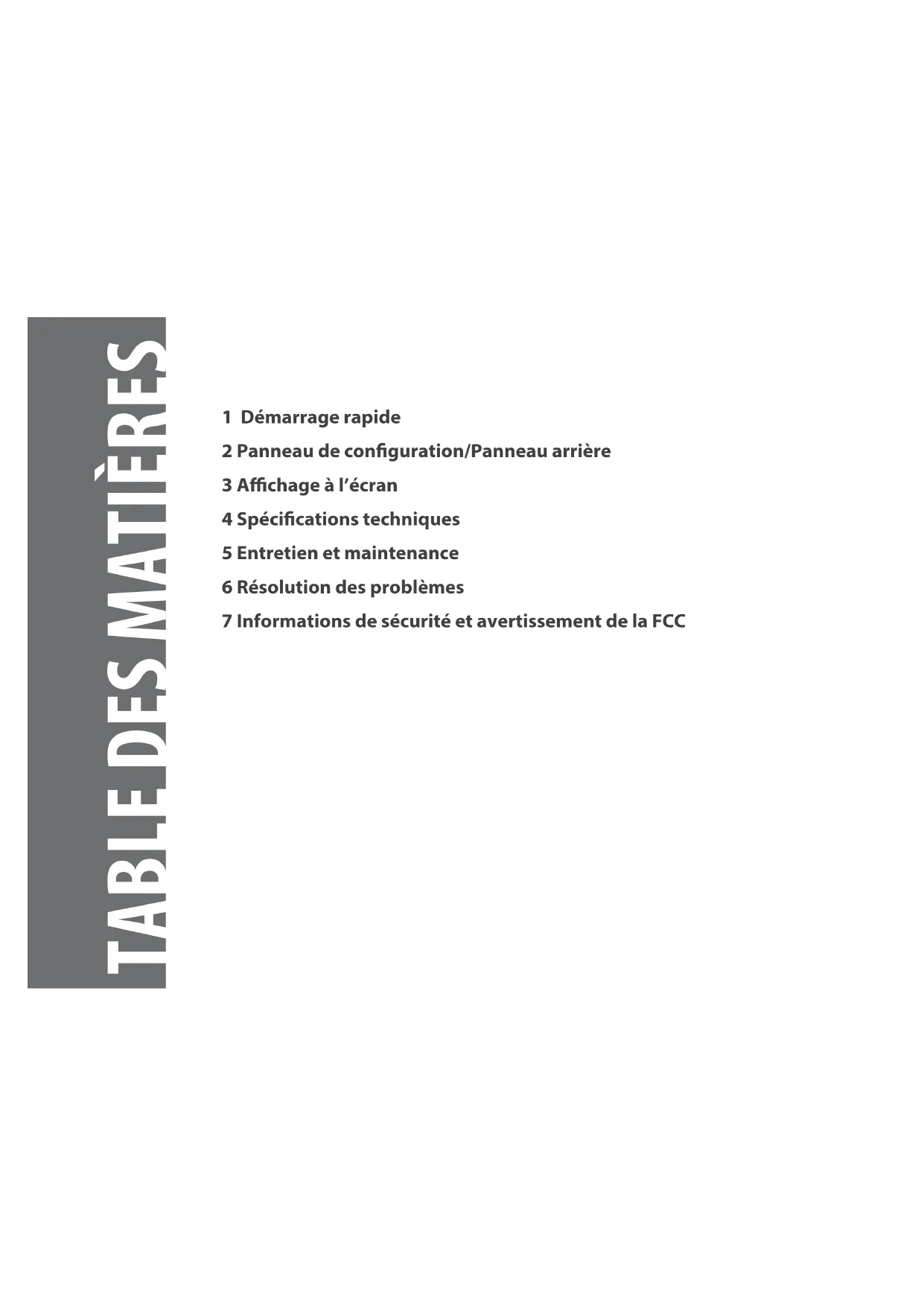

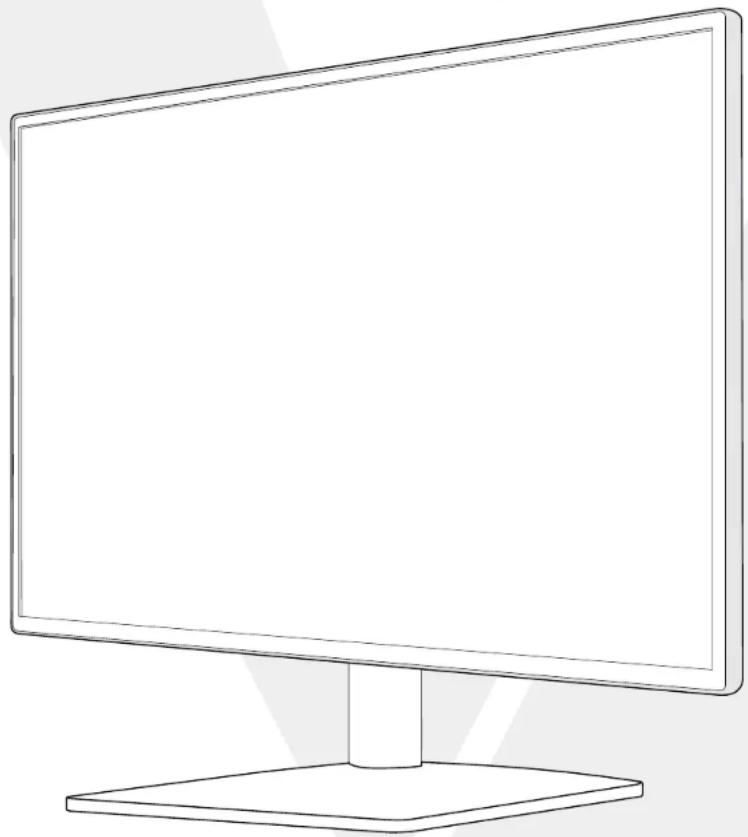

L27ADS Moniteur LED wide Full HD 27pouces (68,6cm)TABLE DES MATIÈRES 1 Démarrage rapide 2 Panneau de conguration/Panneau arrière 3 Achage à l’écran 4 Spécications techniques 5 Entretien et maintenance 6 Résolution des problèmes 7 Informations de sécurité et avertissement de la FCC1

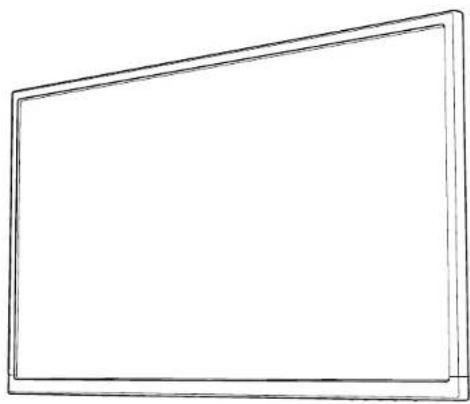

• Cordon d'alimentation

• Guide de démarrage rapide Cordon d'alimentation Câble VGA Câble DVI Câble audioDÉMARRAGE RAPIDE Installation

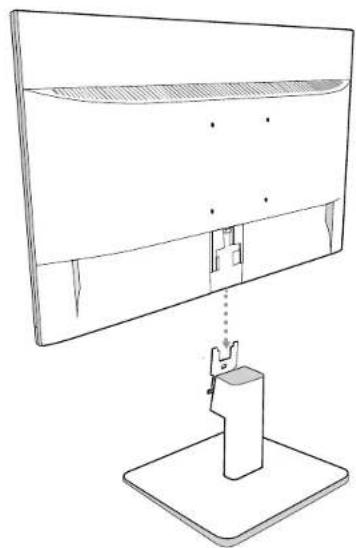

1. Insérer le montant dans la base 2. Insérer le montant dans la fente du moniteur

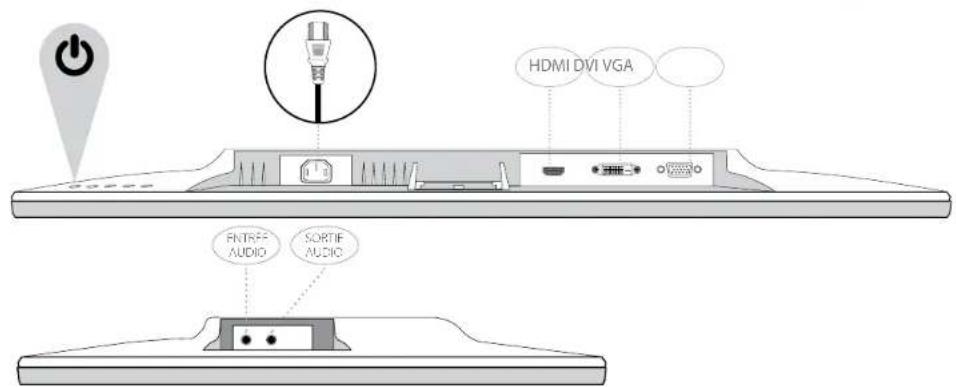

3. Connecter le câble vidéo, connecter le cordon d’alimentation

4. Allumer l’ordinateur et le moniteur

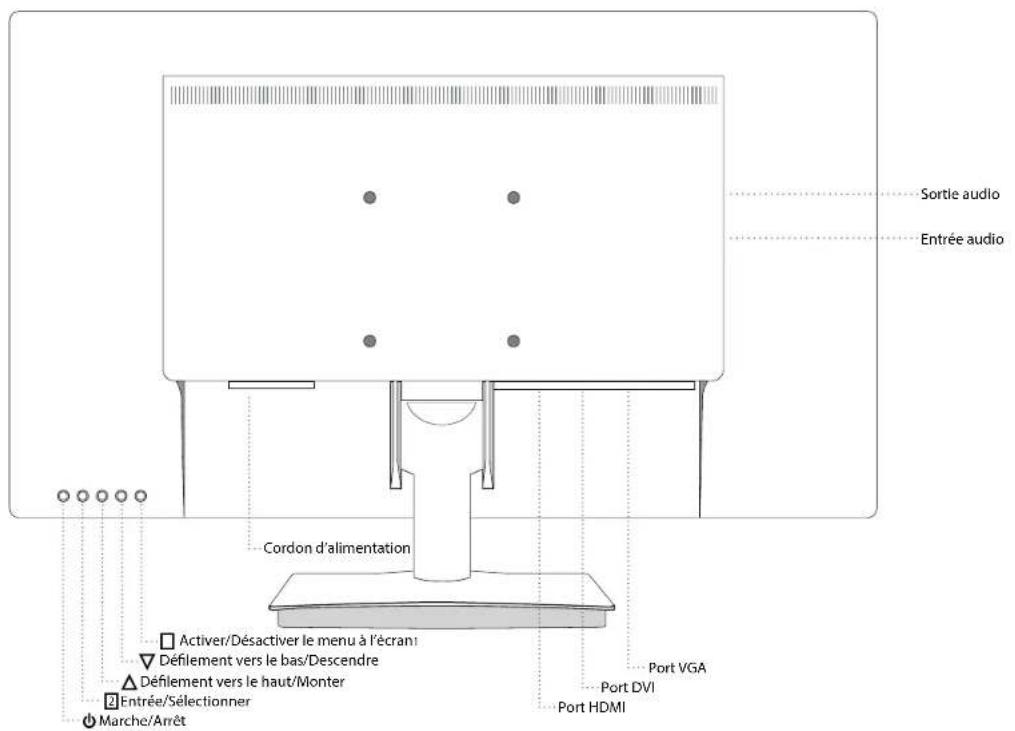

ENTRÉE AUDIO SORTIE AUDIOSortie audio Entrée audio Port VGA Port DVI Port HDMI Cordon d’alimentation Marche/Arrêt Activer/Désactiver le menu à l’écran1 Entrée/Sélectionner

Délement vers le haut/Monter Délement vers le bas/Descendre

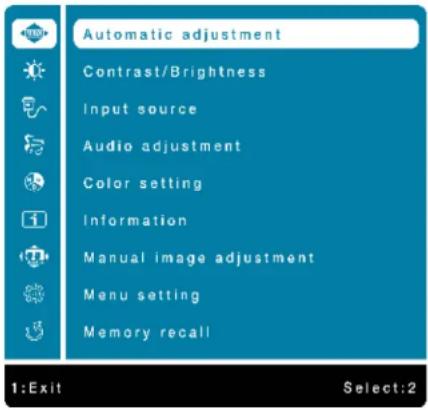

Utilisation des fonctions d’achage à l’écran Menu principal Fonction du bouton Ajustement automatique Pour ajuster automatiquement la position horizontale, la position verticale, la phase (réglage n) et l’horloge (taille horizontale) de l’écran. Contraste/Luminosité Pour ajuster automatiquement le format de l’image, le contraste, la luminosité, le mode DCR, le mode ECO et l’Over Drive de l’image à l’écran. Contraste: pour ajuster le niveau de blanc au premier plan de l’image. augmenter le contraste, diminuer le contraste. Luminosité: pour ajuster la luminosité de la vidéo. augmenter la luminosité, diminuer la luminosité. DCR: pour contrôler l’activation/la désactivation de la fonction DCR. ECO: permet à l’utilisateur de modier le mode ECO. L’ajustement du contraste, de la luminosité et de la fonction DCR est désactivé si le mode ECO est activé. Over Drive: permet à l’utilisateur de modier la force de l’Over Drive. Améliore la qualité des vidéos. Appuyez sur la touche ou pour ajuster la force de l’Over Drive selon cinq niveaux.AFFICHAGE À L’ÉCRAN Fonction du bouton

Source d'entrée Lorsque vous appuyez sur Input Select, vous changez la source d’entrée pour passer au signal VGA, DVI et HDMI.

Réglage audio Pour ajuster les fonctions audio. Volume: pour ajuster le volume de la sortie audio. Mute: pour activer/désactiver le mode silencieux. Entrée audio: lorsque l’entrée HDMI est sélectionnée, choisissez Line-In ou HDMI pour la sortie audio.

Réglage des couleurs Modes couleurs: froid, normal, chaud et déni par l’utilisateur. Réglage manuel des couleurs: ajustements individuels pour le rouge (R), le vert (G) et le bleu (B).

1. Appuyer sur le bouton

pour sélectionner la couleur désirée.

2. Appuyer sur les boutons ou pour ajuster la couleur sélectionnée.

Réglage du mode image: ore un achage optimal pour l’environnement en fonction des contenus achés. Vous pouvez choisir l’un des 5préréglages.

• Le mode Standard utilise les paramètres d’environnement et de moniteur par défaut.

• Le mode Game est optimisé pour le mode jeu

• Le mode Video est optimisé pour les lms

• Le mode Scenery est optimisé pour l’achage de paysages extérieurs.

• Le mode Text est optimisé pour la saisie de texte et l’achage d’un environnement de traitement de texte

Information Pour acher les informations concernant le signal d’entrée issu de la carte graphique de l’ordinateur. Remarque: référez-vous au guide de l'utilisateur de votre carte graphique pour plus amples informations relatives à la résolution et à la fréquence de rafraichissement.Fonction du bouton Ajustement manuel del’image Pour ajuster la position horizontale/verticale, la taille horizontale, le réglage n, le contraste et le mode vidéo. Position H. / V.: pour ajuster la position horizontale et verticale de la vidéo. Position H. : : déplacer l’écran vers la droite, : déplacer l’écran vers la gauche. Position V. : : déplacer l’écran vers le haut, : déplacer l’écran vers le bas. Taille horizontale : pour ajuster la largeur de l’image. : augmente la taille de l’écran, : diminue la largeur de l’écran. Aner réglage: pour ajuster le temps de réponsede l’horloge. Appuyer sur ou pour ajuster à votre convenance. Netteté: pour sélectionner le contraste des images achées. Appuyer sur ou pour ajuster le contraste selon trois niveaux. Réglage du mode vidéo: pour sélectionner le mode de vidéo entre un rapport larg./haut.4:3 et plein écran. Réglage menu Pour congurer la sélection de la langue, la position d’achage, la durée d’achage et l’arrière-plan d’achage. Sélection de la langue: pour permettre à l’utilisateur de sélectionner parmi les langues disponibles. OSD Position: Appuyer sur les boutons ou pour sélectionner l’ajustement de la position d’achage horizontale et verticale. OSD Position H.: pour ajuster la position horizontale d’achage : déplacer l’achage vers la droite, : déplacer l’achage vers la gauche OSD Position V.: pour ajuster la position verticale d’achage. : déplacer l’achage vers le haut, : déplacer l’achage vers le bas. OSD time out: pour éteindre automatiquement l’achage après une période de temps dénie. OSD background: permet à l’utilisateur d’activer ou de désactiver l’arrière-plan d’achage.

Réglage d'usine Pour utiliser les paramètres d’usine pour les réglages vidéo et audio. Appuyer sur

pour sélectionner l’option Memory Recall dans le menu.

Dalle LCD 68,6cm (27”) TFT Gestion de l’alimentation Energy Star Compatible VESA DPMS Veille, < 0,5W Résolution achable Full HD 1920x1080 max. Fréquence verticale 60Hz max. Dimension des pixels 0,3114x0,3114mm Couleur d’achage LCD 16,7millions de couleurs Inclinaison -5°~20° (±2°) Zone d’achage active 597,89mmx336,31mm Température Fonctionnement: 5°C ~+40°C Stockage: -20°C ~+60°C Certications CE, EnergyStar, FCC Alimentation Tension d’entrée CA 100-240V Haut-parleur 2Wx2 Spécications techniquesENTRETIEN ET MAINTENANCE

• Ne pas exposer le moniteur à la lumière directe du soleil ou à toute autre source de chaleur. Ne pas placer le moniteur en plein soleil pour éviter l’éblouissement.

• Placer le moniteur dans un endroit bien ventilé, propre et sec.

• Ne pas placer d’objets lourds sur le moniteur.

• Ne pas approcher d’aimants, de moteurs, de transformateurs, de haut-parleurs et de téléviseurs près du moniteur. Conseils de sécurité

• Si de la fumée, une odeur ou un bruit anormaux émanent du moniteur, vous devez débrancher le cordon d’alimentation et appeler le centre de services.

• Ne jamais retirer la protection arrière de votre moniteur. L’unité d’achage intérieure contient des parties sous haute tension et peut entraîner une électrocution.

• Ne jamais essayer de réparer le moniteur par ses propres moyens. Toujours appeler votre centre de services ou un technicien qualié pour le réparer.RÉSOLUTION DES PROBLÈMES

• S’assurer que le cordon d’alimentation est raccordé de façon sûre à l’adaptateur secteur et que la source d’alimentation est bien raccordée au moniteur.

• Brancher un autre appareil électrique sur la prise électrique pour vérier le fonctionnement de cette dernière.

• S’assurer que tous les câbles de transmission de signal sont installés. L’alimentation fonctionne mais aucune image ne s’ache

• S’assurer que le câble vidéo fourni avec le moniteur est correctement raccordé au port de sortie vidéo à l’arrière de votre ordinateur. Si tel n’est pas le cas, le raccorder fermement.

• Ajuster la luminosité. Couleurs incorrectes ou anormales

• Si une couleur (rouge, vert, bleu) manque, vérier que le câble vidéo est bien raccordé. Des broches lâches ou cassées au niveau du connecteur du câble peuvent altérer la connexion.

• Connecter le moniteur à un autre ordinateurAVERTISSEMENT DE SÉCURITÉ ET DE LA FCC

Ce moniteur est fabriqué et testé avec la sécurité de l’utilisateur pour principe fondamental. Cependant, une utilisation ou une installation inappropriée peuvent mettre en péril le moniteur et l’utilisateur. Il convient de passer en revue les diérents AVERTISSEMENTS avant l’installation et de conserver ce manuel à portée de main. D’après les normes établies pour un dispositif numérique de classeB à la section15 des règlements de la FCC, ce moniteur a été testé et déclaré conforme. Ces limites sont destinées à fournir une protection appropriée contre les interférences nuisibles dans des installations résidentielles. Ce moniteur génère, utilise et peut émettre une énergie de radiofréquence. Des interférences nuisibles à la communication radio peuvent être causées s’il n’est pas installé et utilisé de façon appropriée. Cependant, il est possible que des interférences se produisent sur une installation particulière. Si le moniteur entraîne eectivement de sérieuses interférences vis-à-vis de la réception radio ou télévisuelle, une restauration du moniteur peut le déterminer. De plus, les utilisateurs sont encouragés à corriger l’interférence en réalisant l’une ou plus des actions suivantes: Avertissement FCC: An d’assurer la conformité FCC continue, un utilisateur doit utiliser un cordon d’alimentation relié à la terre et le câble blindé d’interface vidéo équipé de noyaux de ferrite lié et fourni avec le moniteur. Par ailleurs, tout changement et toute modication non autorisés eectués sur ce moniteur entraîne l’annulation du droit de l’utilisateur à utiliser cet appareil. Chaque pays de l’Union européenne doit disposer de ses propres centres de collecte pour le recyclage des équipements électriques et électroniques. Pour de plus amples informations relatives à votre lieu de dépôt, veuillez contacter l’autorité de gestion des déchets d’équipements électriques et électroniques dont vous dépendez, ou le revendeur à qui vous avez acheté le produit. Remarque: si nécessaire, des câbles d’interface et un cordon d’alimentation blindés doivent être utilisés an de respecter les limites en termes de niveau d’émission. Conformément à la réglementation DEEE, ce moniteur ne peut être traité comme des déchets ménagers en Europe lorsqu’il est hors d’usage. Veuillez vous référer aux informations de recyclage disponibles sur notre site internet pour gérer le recyclage. CAN ICES-3(B)/NMB-3(B) Cet appareil est conforme à la partie15 des réglementations de la FCC. Son fonctionnement est soumis aux deux conditions suivantes: (1) Cet appareil ne peut causer d’interférences nuisibles ,et (2) cet appareil doit accepter toute interférence reçue, y compris des interférences qui peuvent provoquer un fonctionnement non désiré. AVERTISSEMENTS

• Ce moniteur doit uniquement être utilisé avec la source d’alimentation adéquate indiquée sur l’étiquette à l’arrière du moniteur. Si vous ne savez pas de quelle source d’alimentation dispose votre logement, consultez votre revendeur local ou votre fournisseur d’énergie.
• N’essayez pas de réparer le moniteur par vous-même car il contient des parties ne pouvant être traitées par l’utilisateur. Le moniteur doit uniquement être réparé un technicien qualié.

• N’essayez pas de retirer le couvercle du moniteur. Des pièces sont soumises à haute tension, ce qui peut entraîner une électrocution, même lorsque le cordon d’alimentation est débranché.• Arrêtez d’utiliser le moniteur si le couvercle est abîmé. Faites-le examiner par un technicien.
• Placez le moniteur dans un environnement propre et sec. Débranchez le moniteur s’il est mouillé et consultez un technicien.

• Débranchez toujours le moniteur lors de son nettoyage. Nettoyez le couvercle avec un chion propre et sec. Appliquez un produit d’entretien sans ammoniac sur le chion, pas directement sur l’écran en verre.• Gardez les objets magnétiques, moteurs, téléviseurs et transformateurs à distance du moniteur.• Ne placez pas d’objets lourds sur le câble ou le cordon d’alimentation.
• Pour des raisons de sécurité, si le kit de montage VESA est acheté séparément, veuillez vous assurer que le kit est homologué UL et ne peut être remplacé que par un personnel de service.

• Réorienter ou déplacer l’antenne de réception.

• Éloigner le moniteur et le récepteur l’un de l’autre.

• Brancher le moniteur sur la prise d’un circuit diérent de celui du récepteur.

• Consulter votre revendeur local ou un technicien qualié.
