MANUAL DE USUARIO L27ADS V7

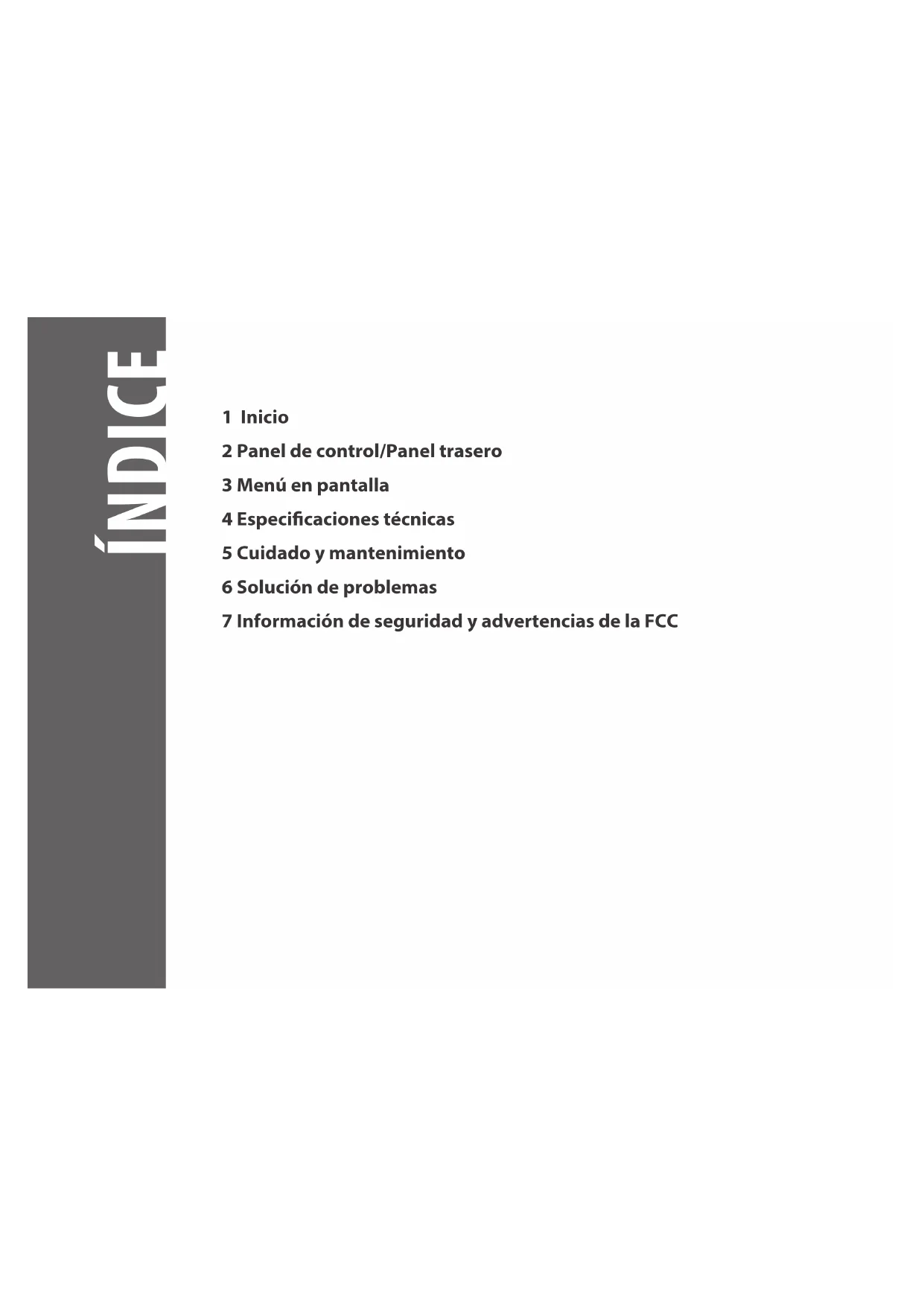

L27ADS Pantalla LED panorámica Full HD de27 pulgadasÍNDICE 1 Inicio 2 Panel de control/Panel trasero 3 Menú en pantalla 4 Especicaciones técnicas 5 Cuidado y mantenimiento 6 Solución de problemas 7 Información de seguridad y advertencias de la FCC1 INICIO El paquete incluye:

• Cable de alimentación CA

• Guía de inicio rápido Cable de alimentación CA Cable VGA Cable DVI Cable de audioINICIO Instalación

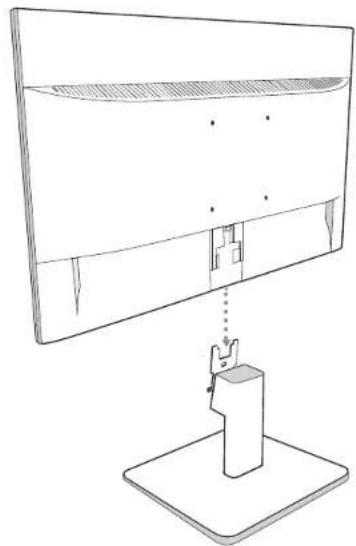

1. Inserte el poste en la base 2. Deslice el poste en la ranura del monitor

3. Conecte el cable de vídeo; conecte el cable de alimentación

4. Encienda el ordenador y el monitor

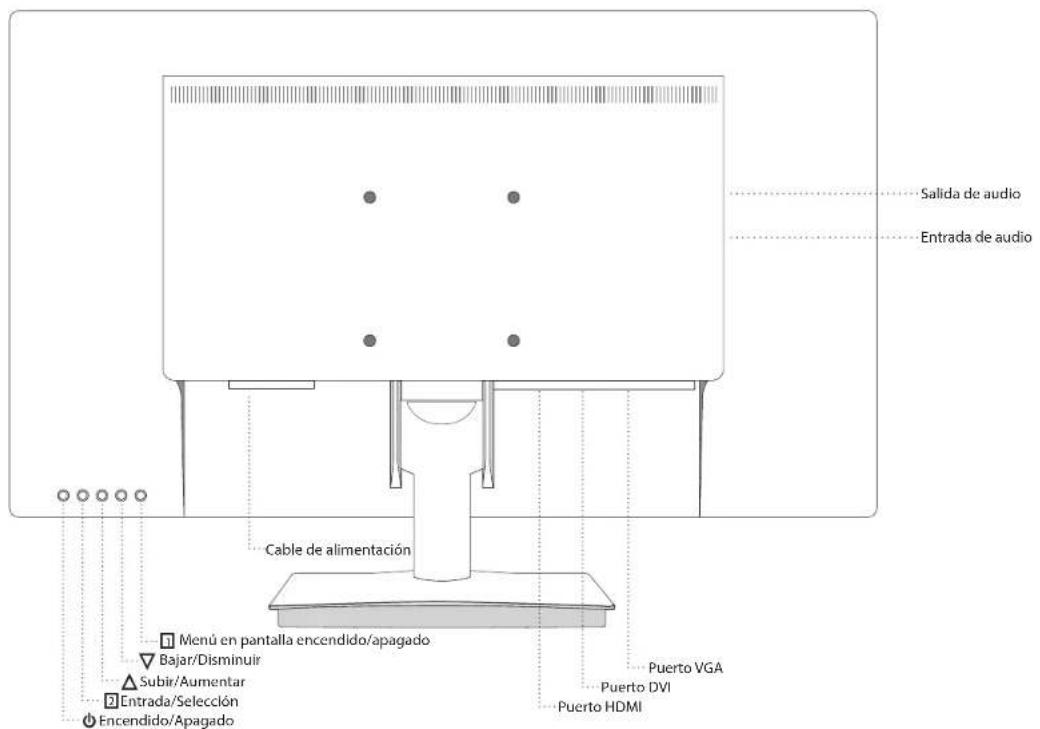

ENTRADA DE AUDIO SALIDA DE AUDIOSalida de audio Entrada de audio Puerto VGA Puerto DVI Puerto HDMI Cable de alimentación Encendido/Apagado Menú en pantalla encendido/apagado

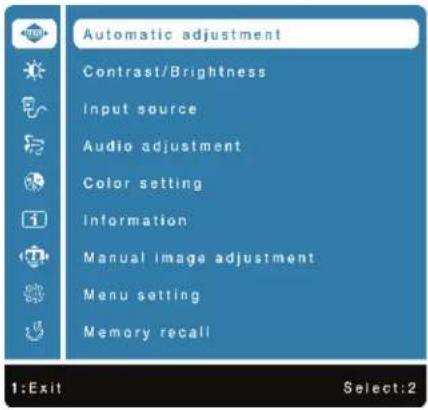

Uso de las funciones del menú en pantalla Menú principal Función de los botones Ajuste automático Permite ajustar la posición horizontal, la posición vertical, la fase (ajuste preciso) y el reloj (tamaño horizontal) de la pantalla. Contraste/brillo Permite ajustar manualmente el formato de imagen, contraste, brillo, modo DCR, modo ECO y la transición de la imagen de la pantalla. Contrast (Contraste): permite ajustar el nivel de blancos de la imagen en pantalla. aumenta el contraste, disminuye el contraste. Brightness (Brillo): permite ajustar la intensidad luminosa del vídeo. aumenta el brillo, disminuye el brillo. DCR: permite encender/apagar la función DCR. ECO: permite al usuario cambiar al modo ECO. Los ajustes de contraste, brillo y DCR se desactivan con el modo ECO activado. Over Drive (Transición): permite al usuario cambiar la intensidad de la transición. Mejora la calidad de las imágenes en movimiento. Pulse la tecla o para ajustar la intensidad de la transición en cinco niveles.MENÚ EN PANTALLA Función de los botones

Fuente de entrada Cuando se pulsa Input Select (Selección de entrada), podrá cambiar la señal de entrada a VGA, DVI y HDMI.

Ajuste de audio Permite ajustar las funciones de audio. Volume (Volumen): permite ajustar el volumen de los altavoces. Mute (Silencio): permite encender/apagar el modo de silencio. Audio input (Entrada de audio): si la entrada es HDMI, seleccione de dónde procede la fuente de audio: Entrada de línea o HDMI.

Ajuste de color Modos de color: frío, normal, cálido y color del usuario. User color (Color del usuario): ajustes individuales para rojo (R), verde (G), azul (B).

para seleccionar el color deseado.

2. Pulse el botón o para ajustar el color seleccionado.

Modo Picture (Imagen): ofrece un entorno de visualización óptima según el contenido que se reproduce. Contiene 5 ajustes predenidos que el usuario puede seleccionar.

• Standard (Estándar): para entorno general de Windows y ajustes predeterminados del monitor.

• Game (Juego): optimizado para entorno de juego en PC.

• Video (Vídeo): optimizado para entorno de vídeo y películas.

• Scenery (Paisaje): optimizado para imágenes de exterior.

• Text (Texto): optimizado para edición de texto y visualización en un entorno de procesamiento Word.

Información Permite consultar la información sobre la señal de entrada procedente de la tarjeta gráca del ordenador. Nota: Consulte en la guía de usuario de su tarjeta gráca cómo cambiar la resolución y frecuencia de actualización.Función de los botones Ajuste de imagen manual Permite ajustar manualmente la posición horizontal/vertical, el tamaño horizontal, el ajuste preciso, la nitidez y el ajuste del modo de vídeo. H. / V. Position (Posición horizontal/vertical): permite ajustar la posición horizontal y vertical del vídeo. H. Position (Posición horizontal): : mueve la pantalla a la derecha, : mueve la pantalla a la izquierda.

V. Position (Posición vertical): : sube la pantalla, : baja la pantalla.

Horizontal Size (Tamaño horizontal): permite ajustar la anchura de la imagen en pantalla. : aumenta la anchura de la imagen en pantalla, : disminuye la anchura de la imagen en pantalla. Fine Tune (Ajuste preciso): permite ajustar el retardo de los datos y el reloj. Pulse o para ajustar conforme preera. Sharpness (Nitidez): permite seleccionar la nitidez de las imágenes. Pulse la tecla o para ajustar la intensidad de la nitidez en tres niveles. Ajuste del modo de vídeo: puede seleccionar el modo de vídeo entre la relación de aspecto 4:3 o pantalla completa. Ajustes del menú Permite seleccionar el idioma y congurar la posición, el tiempo de espera y el fondo del menú en pantalla. Language Select (Selección de idioma): permite al usuario seleccionar entre los idiomas disponibles. OSD Position (Posición del menú en pantalla): Pulse el botón o para seleccionar entre el ajuste de posición horizontal y vertical para el menú en pantalla. OSD H. Position (Posición horizontal del menú en pantalla): permite ajustar en horizontal la posición del menú en pantalla : mueve el menú en pantalla a la derecha, : mueve el menú en pantalla a la izquierda. OSD V. Position (Posición vertical del menú en pantalla): permite ajustar en vertical la posición del menú en pantalla. : sube el menú en pantalla, : baja el menú en pantalla. OSD time out (Tiempo de espera del menú en pantalla): permite apagar automáticamente el menú en pantalla una vez que transcurre un período de tiempo predenido. OSD background (Fondo del menú en pantalla): permite al usuario encender y apagar el fondo del menú en pantalla.

Recuperación de la memoria Permite recuperar los ajustes originales para los controles de vídeo y audio. Pulse el botón

para seleccionar la opción del menú de recuperación de la memoria.

Panel LCD TFT de 68,6 cm (27”) Administración deenergía Energy Star Compatible con VESA DPMS Modo de apagado, < 0,5 W Resolución de visualización Full HD 1920 x 1080 máx. Frecuencia vertical 60Hz máx. Dimensión de píxeles 0,3114 x 0,3114 mm LCD en color 16,7 millones de colores Inclinación -5°~20° (±2°) Área de visualización activa 597,89 mm x 336,31 mm Temperatura Funcionamiento: 5°C ~ + 40°C Almacenamiento: -20°C ~ + 60°C Cumplimiento CE, EnergyStar, FCC Alimentación Tensión de entrada CA100-240 V Altavoz 2 W x 2 Especicaciones técnicasCUIDADO Y MANTENIMIENTO

• No exponga el monitor a la luz solar directa ni a otras fuentes de calor. Coloque el monitor alejado del sol para reducir los reejos.

• Coloque el monitor en un área seca, limpia y bien ventilada.

• No coloque objetos pesados sobre el monitor.

• Mantenga el monitor alejado de imanes, motores, transformadores, altavoces y sistemas de televisión. Consejos de seguridad

• Si advierte humo, ruidos extraños u olores procedentes del monitor, debe desconectar el cable de alimentación de inmediato y llamar a su centro técnico.

• Nunca retire la tapa trasera de la carcasa del monitor. El interior de la unidad de visualización contiene piezas de alta tensión ypodrían causar descargas eléctricas si las toca.

• No intente reparar el monitor. Acuda a un centro técnico o a un técnico profesional.SOLUCIÓN DE PROBLEMAS

No llega la alimentación

• Conrme que el cable de alimentación CA está bien conectado al adaptador de corriente y que la fuente de alimentación está bien conectada al monitor.

• Enchufe otro dispositivo eléctrico en la toma de corriente para vericar que la toma suministra la tensión correcta.

• Asegúrese de que se han instalado todos los cables de señal. El monitor se enciende pero no aparece ninguna imagen

• Asegúrese de que el cable de vídeo incluido con el monitor está bien conectado al puerto de salida de vídeo de la parte trasera del ordenador. Si no es así, conéctelo rmemente.

• Ajuste el brillo. Colores incorrectos o extraños

• Si faltan colores (rojo, verde, azul), compruebe que el cable de vídeo esté bien conectado. Las patillas sueltas o rotas del conector del cable podrían ser la causa de una mala conexión.

• Conecte el monitor a otro ordenador.SEGURIDAD Y ADVERTENCIAS DE LA FCC

Precauciones de seguridad DECLARACIÓN DE LA FCC SOBRE INTERFERENCIAS DE RADIOFRECUENCIA ADVERTENCIA: (PARA MODELOS CON CERTIFICACIÓN FCC) Este monitor está fabricado y probado con el principio básico de que la seguridad del usuario es la máxima prioridad. No obstante, una instalación o un uso incorrectos podrían provocar daños en el monitor y también en el usuario. Repase detenidamente las siguientes ADVERTENCIAS antes de instalar y tenga este manual a mano para consultarlo cuando lo necesite. Este monitor se ha sometido a diferentes pruebas y cumple con los límites de los dispositivos digitales de clase B, conforme a la Parte 15 de las normas de la FCC. Estos límites se han diseñado para proporcionar una protección razonable frente a interferencias perjudiciales en instalaciones residenciales. Este monitor genera, usa y puede irradiar energía de radiofrecuencia. Podrían producirse interferencias perjudiciales para las comunicaciones por radio como resultado de una instalación y uso incorrectos. No obstante, no hay garantías de que las interferencias no vayan a producirse en una instalación determinada. Si este monitor causa interferencias en la recepción de radio o televisión, reiniciar el monitor podría ser una solución. Además, los usuarios pueden realizar lo siguiente para corregir las interferencias: Advertencia de la FCC: Para garantizar el cumplimiento de las normas de la FCC, el usuario debe usar un cable de alimentación con puesta a tierra y el cable de interfaz de vídeo apantallado incluido con núcleos de ferrita enlazados. Además, las modicaciones o los cambios no autorizados realizados en este monitor anulan el derecho del usuario a usar este dispositivo. Cada país de la Unión Europea debe tener sus centros de recogida para el reciclaje de equipo electrónico y eléctrico. Para obtener información sobre su área de reciclaje, consulte al responsable de tratamiento de residuos eléctricos y electrónicos o al establecimiento donde adquirió el producto. Nota: Si es necesario, deben usarse el cable de alimentación CA y los cables de interfaz apantallados para cumplir los límites de emisiones. Según la normativa WEEE, este monitor no puede tratarse como residuo normal en Europa cuando ya no está operativo. Consulte cómo desecharlo en la información sobre reciclaje de nuestro sitio web. CAN ICES-3(B)/NMB-3(B) Este dispositivo cumple la Parte 15 de las normas de la FCC. Su funcionamiento está sujeto a las dos condiciones siguientes:(1) este dispositivo no podrá causar interferencias perjudiciales y (2) este dispositivo deberá aceptar las interferencias recibidas, incluidas las interferencias que puedan provocar un funcionamiento no deseado. ADVERTENCIAS

• Este monitor solo debe usarse con las fuentes de alimentación correctas indicadas en la etiqueta situada detrás del monitor. Si no está seguro de las especicaciones de la fuente de alimentación de su hogar, consulte a su distribuidor o a la empresa eléctrica.
• No intente reparar el monitor, ya que contiene piezas que el usuario no puede reparar. La reparación del monitor solo debe quedar a cargo de un técnico profesional.

• No retire la carcasa del monitor. Contiene piezas de alta tensión que podrían causar descargas eléctricas si llega a tocarlas, incluso con el cable de alimentación desconectado.
• Deje de usar el monitor si la carcasa está dañada. Encargue su revisión a un técnico.
• Coloque el monitor exclusivamente en entornos secos y limpios. Desenchufe el monitor de inmediato si se moja y consulte a un técnico.

• Desenchufe siempre el monitor antes de limpiarlo. Limpie la carcasa con un paño seco y limpio. Aplique limpiador sin amoniaco en el paño, no directamente en el cristal de la pantalla.
• Mantenga el monitor alejado de objetos magnéticos, motores, sistemas de televisión y transformadores.• No coloque objetos pesados sobre los cables.
• Por cuestiones de seguridad, si el kit del soporte VESA se adquiere por separado, compruebe que este kit está homologado por UL y encargue su instalación a un técnico.
• Cambiar la orientación o ubicación de la antena receptora.• Separar más el monitor y el receptor.• Conectar el monitor a una toma o circuito diferente al que está conectado el receptor.• Consultar a su distribuidor o a un técnico profesional.
