505932 - Carte réseau / adaptateur IC Intracom - Notice d'utilisation et mode d'emploi gratuit

Marque	IC Intracom
Modèle	505932
Catégorie	Carte réseau / adaptateur
Type de produit	Adaptateur Gigabit Ethernet USB 2.0 haut débit
Connectivité	1 port RJ45, 1 port USB 2.0 (type A/B)
Débit Ethernet	10/100/1000 Mbit/s
Débit USB	High Speed 480 Mbps, Full Speed 12 Mbps
Indicateurs LED	Link/Act, USB, 10/100/1000
Systèmes d'exploitation supportés	Windows 2000, XP, Vista, 7 (32/64 bits)
Contenu de la boîte	Adaptateur, câble USB (1,5 m), CD d'installation, manuel utilisateur
Alimentation	Via port USB (bus-powered)
Dimensions approximatives	80 x 30 x 15 mm
Poids approximatif	50 g
Installation du pilote	Via CD d'installation, exécution du setup.exe adapté à l'OS
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Conforme à la directive R&TTE 1999/5/CE. Ne pas jeter avec les déchets ménagers (DEEE).
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Aucune pièce détachée disponible.
Garantie	Consulter le site www.intellinet-network.com pour les informations de garantie.

FOIRE AUX QUESTIONS - 505932 IC Intracom

Comment installer l'adaptateur Gigabit Ethernet USB 2.0 ?

Connectez le câble USB fourni entre l'adaptateur et un port USB de votre ordinateur. Reliez le port RJ45 de l'adaptateur à votre routeur ou commutateur à l'aide d'un câble Cat6. Insérez le CD d'installation et exécutez le programme setup.exe adapté à votre système d'exploitation. Redémarrez l'ordinateur.

Quels systèmes d'exploitation sont supportés ?

L'adaptateur est compatible avec Windows 2000, Windows XP, Windows Vista et Windows 7, en versions 32 et 64 bits.

Comment savoir si l'adaptateur est correctement connecté ?

Vérifiez les LED sur l'adaptateur : la LED Link/Act doit être allumée (connexion valide) ou clignotante (transmission de données). La LED USB indique le mode High Speed (allumée) ou Full Speed (éteinte). La LED 10/100/1000 indique la vitesse : allumée = 1000 Mbit/s, clignotante = 100 Mbit/s, éteinte = 10 Mbit/s.

Que faire si le pilote ne s'installe pas sous Windows 7 ?

Assurez-vous d'exécuter le bon fichier : D:/USB2GIGA/7/setup.exe (remplacez D par la lettre de votre lecteur CD/DVD). Si le problème persiste, téléchargez la dernière version du pilote sur le site du fabricant ou contactez le support technique.

Puis-je utiliser l'adaptateur avec un câble Ethernet autre que Cat6 ?

Oui, mais pour des performances optimales à 1000 Mbit/s, il est recommandé d'utiliser un câble Cat5e ou Cat6. Les câbles inférieurs (Cat5) peuvent limiter la vitesse à 100 Mbit/s.

L'adaptateur nécessite-t-il une alimentation externe ?

Non, l'adaptateur est alimenté directement par le port USB de l'ordinateur (bus-powered). Aucune alimentation externe n'est nécessaire.

Comment nettoyer l'adaptateur ?

Débranchez l'adaptateur et nettoyez-le avec un chiffon sec et doux. N'utilisez pas de produits chimiques ou de solvants qui pourraient endommager l'appareil.

Que faire si l'adaptateur n'est pas reconnu par l'ordinateur ?

Vérifiez d'abord la connexion USB : essayez un autre port USB. Réinstallez le pilote en redémarrant l'ordinateur. Si le problème persiste, testez l'adaptateur sur un autre PC pour isoler le problème.

L'adaptateur est-il compatible avec d'autres systèmes d'exploitation comme Linux ou macOS ?

Le manuel ne mentionne que Windows 2000 à 7. Pour Linux ou macOS, des pilotes génériques peuvent fonctionner mais sans garantie. Consultez la documentation du fabricant pour plus d'informations.

Comment recycler l'adaptateur en fin de vie ?

Conformément à la directive DEEE (2002/96/EC), ne jetez pas l'adaptateur avec les déchets ménagers. Rapportez-le à un point de collecte local ou au point de vente pour un recyclage approprié.

MODE D'EMPLOI 505932 IC Intracom

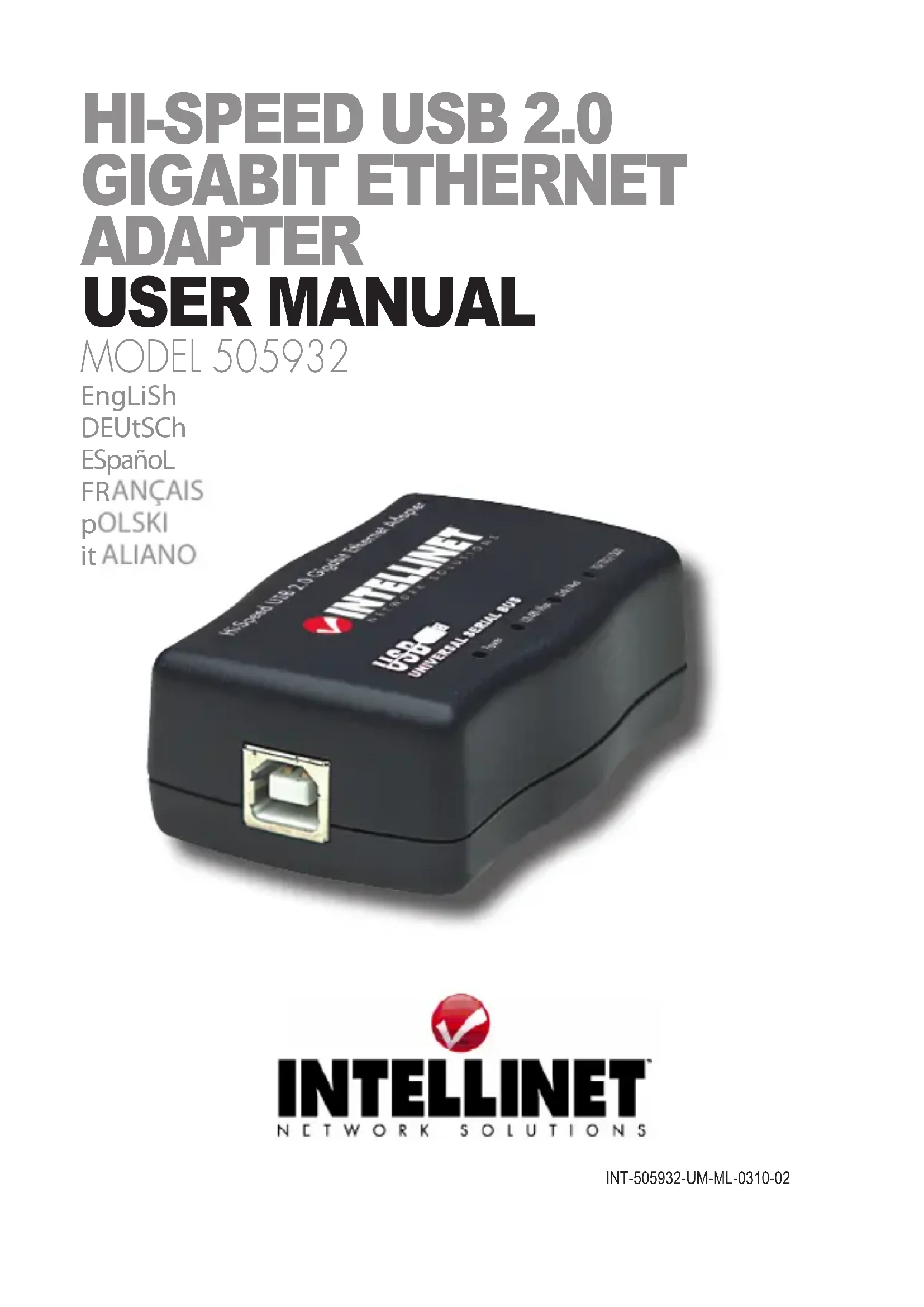

Merci d'avoir acheté l'INTELLINET NETWORK SOLUTIONS™ Adaptateur Gigabit Ethernet USB 2.0 haut début, modèle 505932.

Contenu de la boîte

• Adaptateur Gigabit Ethernet USB 2.0 haut débit
• Cable USB (1.5 m, type A vers type B)
• CD d'installation
• Manuel utiliseur

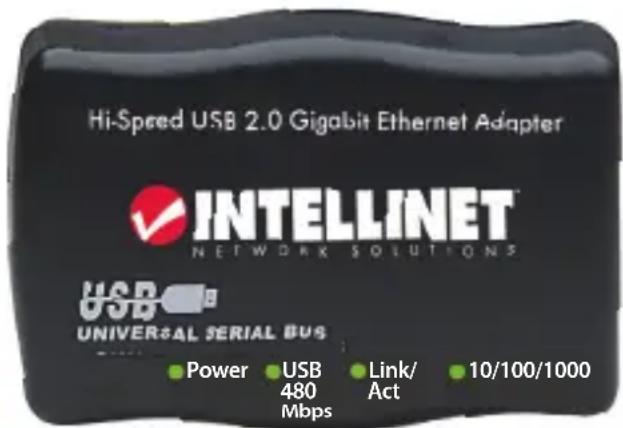

Indicateurs et ports

Link/Act Allumé Connexion valide Clignotant Transmission de données

USB Allumé Service à High Speed 480 Mbps Éteint Service à Full Speed

10/100/ Allumé Connecté à 1000 Mbit/s

1000 Clignotant Connecté à 100 Mbit/s

Éteint Connecté à 10 Mbit/s

Connecteur RJ45

Connecteur USB

Installation du matériel

1. Connectez le port USB de l'Adaptateur à un port USB de votre ordinateur en utilisant le cable USB fourni avec ce produit
2. En utilisant un cable Cat6 Ethernet, connectez le port RJ45 de l'Adaptateur à un port Gigabit Ethernet de votre routeur, commutateur reseau ou d'autres appareils.

Installation du pilote (effectuez l'objet 3 conformément à votre système)

1. Insérez le CD de pilote fourni avec ce produit.

2. Sur le bureau, cliquez sur "Démarrer," puis sur "Exécuter."

3. Entrez:

4. Pour Windows 2000, XP/2003 (32/64-bit) — “D:/USB2GIGA/Win2K_2K3_XP/setup.exe” (“D” est la dette correspondante à votre lecteur CD/DVD).

5. Pour Windows Vista (32/64-bit) — “D:/USB2GIGA/Vista/setup.exe” (“D” est la dette correspondante à votre lecteur CD/DVD).

6. Pour Windows 7 (32/64-bit) — “D:/USB2GIGA/7/setup.exe” (“D” est la dette correspondante à votre lecteur CD/DVD).

7. Suívez les instructions sur l'écran afin de finir l'installation du pilote.

8. Redémarrez votre ordinateur. ÀpRES l'Adaptateur est prét à l'utilisation.

Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas etre traite comme un déchet menager. Conformement à la Directive 2002/96/EC sur les déchets d'equipements electriques et electroniques (DEEE), ce produit électrique ne doit en aucun cas etre mis au rebut sous forme de déchet municipal non trié. Veuillez vous debarrasser de ce produit en le renvoyant a son point de vente ou au point de ramassage local dans votre municipality, à des fins de recyclage.

ItALIANO

FRANÇAIS — Pour consulter les informations sur la garantie, rendez-vous à l'adresse

FRANÇAIS — Cet apparéil satisfait aux exigences de la directive R&TTE 1999/5/CE.

INTELLINET NETWORK SOLUTIONS' offre un assortiment complet de produits de reseau actifs et passifs. Pour plus d'informations veuillez contacter votre commercant ou utiliser la page d'accueil www.intellinet-network.com.

Tous les produits mentionnés sont des marques commerciales ou des marques déposées de leurs propriétaires respectifs.
