522533 - Carte réseau / adaptateur IC Intracom - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte réseau Gigabit PCI Express
Interface	PCI Express
Vitesse de transfert	10/100/1000 Mbps
Connecteur	RJ45
Indicateurs LED	2 LEDs : Link/Act (100 Mbps et 1000 Mbps)
Systèmes d'exploitation supportés	Windows 2000, XP, 2003, Vista (32/64-bit), 7 (32/64-bit)
Installation du pilote	Via CD fourni : setup.exe selon l'OS
Compatible normes	IEEE 802.3, 802.3u, 802.3ab
Dimensions (L x l x H)	Environ 120 x 65 x 20 mm
Poids	Environ 50 g
Alimentation	Par le slot PCI Express
Consommation électrique	Typique 2,5 W
Température de fonctionnement	0 °C à 50 °C
Température de stockage	-20 °C à 70 °C
Humidité relative	10 % à 90 % (sans condensation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Débrancher l'alimentation avant installation. Respecter les précautions ESD.
Pièces détachées et réparabilité	Pas de pièces réparables par l'utilisateur. En cas de panne, remplacer la carte.
Recyclage	Ne pas jeter avec les déchets ménagers. Conforme DEEE (directive 2002/96/EC).
Marque	IC Intracom (INTELLINET NETWORK SOLUTIONS™)
Modèle	522533
Garantie	Consulter le site www.intellinet-network.com
Contenu du coffret	Carte réseau, CD pilote, guide d'installation rapide, boulons

FOIRE AUX QUESTIONS - 522533 IC Intracom

Quels systèmes d'exploitation sont supportés par la carte réseau 522533 ?

La carte supporte Windows 2000, XP, 2003, Vista (32/64-bit) et Windows 7 (32/64-bit). Les pilotes sont fournis sur le CD pour chaque version.

Comment installer la carte réseau dans l'ordinateur ?

Éteignez l'ordinateur, débranchez l'alimentation, ouvrez le boîtier, retirez un cache de slot PCI Express, insérez la carte dans le slot, fixez-la avec les boulons fournis, refermez le boîtier, rebranchez l'alimentation.

Que signifient les LED sur la carte réseau ?

Il y a deux LED : une pour 100 Mbps et une pour 1000 Mbps. Une LED allumée indique une connexion active à cette vitesse. Une LED clignotante indique un transfert de données.

Comment installer les pilotes sous Windows 7 ?

Insérez le CD fourni, ouvrez 'Exécuter' depuis le menu Démarrer, tapez 'D:\PCIe\LAN\Win7\setup.exe' (remplacez D par la lettre de votre lecteur CD), puis suivez les instructions à l'écran.

La carte est-elle compatible avec les réseaux Gigabit ?

Oui, elle supporte les vitesses 10/100/1000 Mbps (Gigabit Ethernet) et est conforme aux normes IEEE 802.3, 802.3u et 802.3ab.

Que faire si la carte réseau n'est pas reconnue ?

Vérifiez que la carte est bien insérée dans le slot PCI Express. Assurez-vous d'avoir installé les bons pilotes pour votre système d'exploitation. Redémarrez l'ordinateur après l'installation.

Puis-je utiliser cette carte sur un ordinateur portable ?

Non, cette carte est une carte PCI Express conçue pour les ordinateurs de bureau. Pour un portable, il faudrait un adaptateur USB ou ExpressCard.

Comment recycler la carte en fin de vie ?

Ne la jetez pas avec les déchets ménagers. Conformément à la directive DEEE, rapportez-la à un point de collecte local ou au magasin où vous l'avez achetée pour un recyclage approprié.

Y a-t-il des précautions de sécurité à prendre lors de l'installation ?

Débranchez toujours l'alimentation de l'ordinateur avant d'ouvrir le boîtier. Utilisez un bracelet antistatique pour éviter les décharges électrostatiques (ESD) qui pourraient endommager les composants.

Quel est le contenu de l'emballage ?

L'emballage contient la carte réseau Gigabit PCI Express, un CD de pilotes, un guide d'installation rapide et les boulons de fixation.

MODE D'EMPLOI 522533 IC Intracom

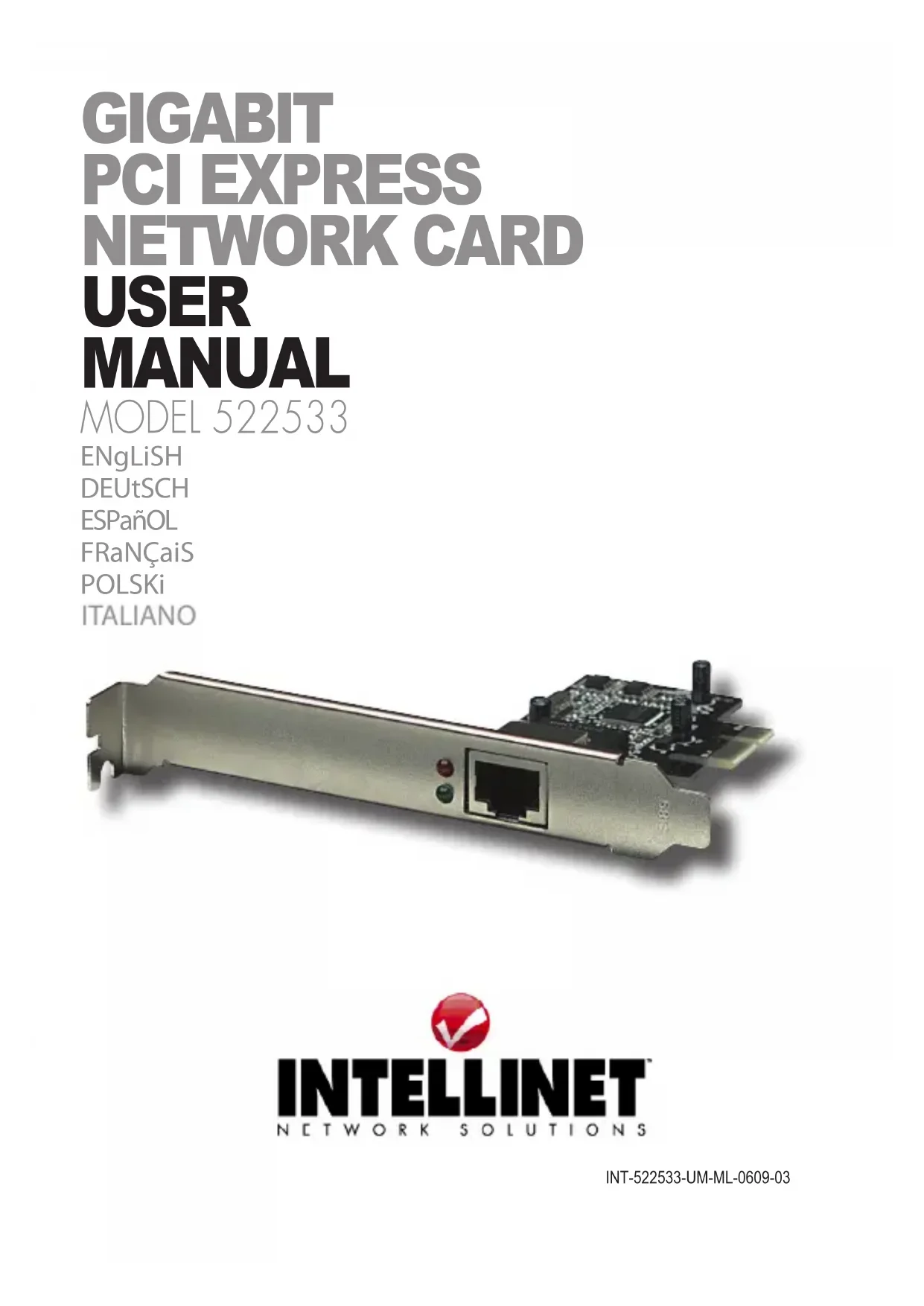

Merci d'avoir acheté l'INTELLINET NETWORK SOLUTIONS™ Carte réseau Gigabit PCI Express, modèle 522533.

INSTALLATION Du mATÉRIEL

1. Éteignez votre ordinateur, débranchez l'alimentation et enlevez son couvercle.
2. Enlevez le couvercle métallique d'une prise PCI disponible.
3. Insérez la carte dans la prise PCI.
4. Boulonnez la carte firmement par les boulons fournis.
5. Remettez le couvercle sur l'ordinateur.
6. Rebranchez l'alimentation.
7. Connectez la carte à l'appareil réseau au choix.

100 Mbps DEL: Link/Act Connecteur RJ45 1000 Mbps DEL: Link/Act

NOTE: Un DEL allumé indique une connexion avec le débit correspondant (100 Mbit/s ou 1000 Mbit/s); un DEL clignotant indique que des paquets de données sont transmis ou reçus.

INSTALLATION Du LOGICIEL

1. Insérez le CD de pilote fourni avec ce produit.

2. Sur le bureau, cliquez sur "Démarrer," puis sur "Exécuter."

3. Sur Windows 2000/XP/2003 — Entrez "D:\PCIe\LAN\setup.exe" ("D" est la lettre correspondante à votre lecteur DON).

4. Sur Windows Vista (32/64-bit) — Entrez"D:\PCIe\LAN\Vista\setup.exe" ("D" est la lettre correspondante à votre lecteur DON).

5. Sur Windows 7 (32/64-bit) — Entrez "D:\PCIe\LAN\Win7\setup.exe" ("D" est la lettre correspondante à votre lecteur DON).

6. Suivez les instructions sur l'écran afin de finir l'installation.

Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2002/96/EC sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

ITALIANO

FRANÇAIS — Pour consulter les informations sur la garantie, rendezvous à l'adresse

Cet appareil satisfait aux exigences de la directive R&TTE 1999/5/CE.

POLSKI

INTELLINET NETWORK SOLUTIONS ^TM offre un assortiment complet de produits de réseau actifs et passifs. Pour plus d'informations veuillez contacter votre commerçant ou utiliser la page d'accueil www.intellinet-network.com.

Tous les produits mentionnés sont des marques commerciales ou des marques déposées de leurs propriétaires respectifs.
