Caractéristiques techniques	Hotte aspirante NOVY 750, type de montage : murale, largeur : 90 cm, débit d'air : jusqu'à 800 m³/h, niveau sonore : 45 dB(A) à 3 vitesses.
Type de filtration	Filtration à charbon actif et filtre à graisse en aluminium, lavable au lave-vaisselle.
Utilisation	Commandes tactiles, éclairage LED intégré, plusieurs niveaux de puissance pour s'adapter aux besoins de cuisson.
Maintenance	Filtres à graisse à nettoyer régulièrement, filtre à charbon à remplacer tous les 6 mois selon l'utilisation.
Sécurité	Arrêt automatique, protection contre la surchauffe, conforme aux normes de sécurité en vigueur.
Informations générales	Garantie de 2 ans, consommation énergétique : classe A, dimensions : 90 x 50 x 30 cm.

FOIRE AUX QUESTIONS - 750 NOVY

Comment nettoyer le filtre à graisse de la hotte NOVY 750 ?

Pour nettoyer le filtre à graisse, retirez-le de la hotte et plongez-le dans de l'eau chaude savonneuse pendant environ 30 minutes. Rincez soigneusement et laissez sécher avant de le remettre en place.

La hotte NOVY 750 fait du bruit, que faire ?

Vérifiez si le filtre à graisse est propre et en bon état. Assurez-vous également que la hotte est correctement installée et que les conduits d'évacuation ne sont pas obstrués.

Comment régler la puissance d'aspiration de la hotte ?

La puissance d'aspiration peut être réglée à l'aide du panneau de commande de la hotte. Appuyez sur le bouton de puissance pour augmenter ou diminuer l'aspiration selon vos besoins.

Pourquoi la lumière de ma hotte NOVY 750 ne s'allume pas ?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Assurez-vous également que la hotte est correctement alimentée en électricité.

La hotte ne s'allume pas du tout, que faire ?

Vérifiez le branchement électrique et assurez-vous que le circuit n'est pas disjoncté. Si le problème persiste, contactez le service après-vente.

Comment remplacer l'ampoule de la hotte NOVY 750 ?

Pour remplacer l'ampoule, débranchez la hotte, retirez le couvercle de l'ampoule et remplacez-la par une ampoule de même type et puissance. Remettez le couvercle et rebranchez la hotte.

Comment savoir si la hotte doit être en mode recyclage ou évacuation ?

Le mode à utiliser dépend de votre installation. Si vous avez un conduit d'évacuation vers l'extérieur, utilisez le mode évacuation. Sinon, optez pour le mode recyclage avec un filtre à charbon.

Est-il normal que la hotte NOVY 750 chauffe pendant son utilisation ?

Oui, un léger échauffement est normal pendant l'utilisation. Toutefois, si elle devient très chaude, vérifiez le bon fonctionnement et la ventilation.

Quel type de filtre à charbon dois-je utiliser pour la hotte NOVY 750 ?

Utilisez uniquement les filtres à charbon recommandés par le fabricant pour garantir le bon fonctionnement de la hotte. Consultez le manuel d'utilisation pour plus d'informations.

Comment programmer le mode de fonctionnement automatique de la hotte ?

Pour programmer le mode automatique, consultez le manuel d'utilisation. Généralement, il suffit d'appuyer sur le bouton correspondant et de sélectionner la durée souhaitée.

Où puis-je trouver le manuel d'utilisation de la hotte NOVY 750 ?

Le manuel d'utilisation est disponible sur le site officiel de NOVY dans la section support ou téléchargement. Vous pouvez également le demander au revendeur où vous avez acheté la hotte.

MODE D'EMPLOI 750 NOVY

La S.A. H. Lannoy et Fils se réserve le droit de modifier de tout temps et sans préavis la construction et les prix de ses produits.

Afin que votre hotte développe toutes ses qualités de silence et de performance, sa mise en place doit être réalisée par un installateur qualifié.

Le non-respect de cette condition entraîne la suppression de la garantie constructeur et tout recours en cas d'accident.

2. MONTAGE

Prenez soin de sortir les pièces accessoires du carton d'emballage pour le montage.

La hotte peut être suspendue au mur avec le rail Z fourni. Forez les trous aux bons endroits avec une mèche de 8 mm. Placez ensuite les chevilles en nylon et vissez le rail solidement. Accrochez enfin la hotte.

Pour visser la hotte au fond d'une armoire, prévoyez une découpe pour l'amortisseur de bruit et forez les trous ∅ 8 (selon les dimensions de la fig. 7, 8, 10 ou 11) dans l'armoire.

Les boulons M5 et rondelles ci-joint, peuvent être vissés dans la hotte par intermédiaire des écrous, situés au-dessus de la hotte.

Veillez à ce que le dessous de la hotte se trouve à une distance d'environ 60 cm au-dessus d'une table de cuisson électrique et de 70 cm au-dessus des brûleurs à gaz.

L'évacuation se fait par le dessus de l'appareil sur une collerette de ∅ 125 pour tous les modèles, exceptés D 749/₁ et D 750/₁ (2 sorties supérieures ∅ 125)

Attention!

Raccordement impératif sur tubage(s) ∅ 125 minimum. N'utilisez jamais un conduit déjà en service pour une autre fonction (conduit de chauffage, ventilation mécanique controlée).

L'évacuation doit être la plus courte et la plus directe possible. Veillez à ce que votre raccordement soit hermétique (utilisez les colliers de serrage NOVY D 906.290 ∅ 125 ou du ruban adhésif D 906.292)

En cas de raccordement sur un conduit existant, dirigez le flux d'air vers le haut (voir figure ci après).

Mauvais

Moyen

Bon

Assurez-vous du libre débouché à l'extérieur: tout étranglement, rétréci, chapeau de toiture, grillage est contre indiqué.

4. BRANCHEMENT ELECTRIQUE

L'intensité du courant figure sur la plaque signalétique de la hotte. N' oubliez pas le raccordement à la terre.

5. FONCTIONNEMENT

Cette hotte est dotée d'une puissante turbine centrifuge (2 sur les modèles D 749/1 et D 750/1) qui absorbe les vapeurs à travers un ou des filtre(s) à graisses pour les évacuer ensuite vers l'extérieur.

Un amortisseur de bruit intégré fait partie de votre hotte. Ce Silencieux trait tout particulièrement les fréquences aiguës et médium, les plus gênantes pour l'oreille.

Le carter central en inox détermine des couloirs d'aspiration périphériques, ce qui assure un traitement efficace de toute la zone couverte par la hotte.

Important!

Pour un fonctionnement rationnel, il est conseillé de prendre en considération les notions suivantes:

- Placez les casseroles de façon que les buées ne sortent pas du plan inférieur de votre hotte.

- Evitez les courants d'air au-dessus du plan de cuisson.

- Quelles que soient les dimensions de votre cuisine, votre hotte ne peut évacuer que l'équivalent de l'air de remplacement que vous laissez entrer dans la pièce. S'il n'y a pas ou peu d'air qui entre, votre appareil ne fonctionnera pas comme il faut. C'est pourquoi, il est conseillé de laisser une porte ou une fenêtre entrouverte.

- Soyez attentif quand vous faites des fritures sous la hotte. Ne laissez jamais votre friteuse sans surveillance.

- Il est strictement interdit de flamber sous la hotte.

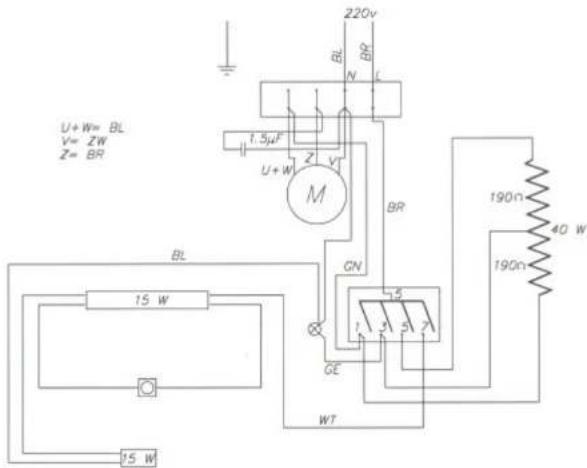

11. SCHEMA ELECTRIQUE D 700/1 - SERIE 1 TURBINE

U+W= BL V= ZW Z= BR 1.5μF 2 M BR 190Ω 40 W 190Ω 15 W GE WT BL 15 W

WT	wit	blanc	weiss	white
GE	geel	jaune	gelb	yellow
GN	groen	vert	grün	green
BL	blauw	bleu	blau	blue
BR	bruin	brun	braun	brown
ZW	zwart	noir	schwarz	black

10. DIMENSIONS D'ENCASTREMENT D 709/1 et D 739/1

261.5 170 898

20 300 518

51.5 275 50 9.5 300 325 525 601.5

6. MISE EN SERVICE

L'interrupteur comporte 4 touches, dont 3 avec lampe témoin

III grande vitesse
II vitesse moyenne
I petite vitesse

éclairage

7. ENTRETIEN

Selon la fréquence d'utilisation et au moins UNE FOIS PAR MOIS, le filtre à graisse doit être enlevé et nettoyé.

Il se dégage par l'ouverture en bascule du carter pivotant.

Au déballage, le filtre est fermement verrouillé par ses ergots pour éviter un décrochage durant le transport. Pour faciliter les démontages ultérieurs, il suffit de pousser légèrement les ergots vers le centre du filtre pour adoucir le verrouillage.

Préparez dans l'évier trois doigts d'eau bouillante additionnée d'un détergent ammoniaqué ou de soude.

Laissez tremper le filtre pendant quelques minutes et nettoyez-le pour en éliminer toutes les particules.

Rincez-le et contrôlez la propreté par mirage à contre-jour. Egouttez, séchez et remettez en place.

Traitez les surfaces laquées et le diffuseur lumière avec un savonnage tiède. Ne pas utiliser de poudre non dissoute.

Les pièces en inox peuvent être nettoyées avec de la poudre de craie, prenez soin de toujours frotter dans le sens du brossage. N'utilisez jamais une éponge en acier.

Attention!

Un filtre trop chargé dégorge et peut présenter un risque d'incendie. Ne négligez jamais le nettoyage périodique.

8. RENOUVELLEMENT DE L'ECLAIRAGE

Poussez le verre avec son rail vers le haut et desserrez les vis de quelques tours. Sans lâcher le verre, retirez le rail vers le bas. Ensuite, glissez le verre vers l'arrière pour le sortir.

La lampe est du type TL 15 Watt pour D 706/1 et D 736/1, pour les hottes D 709/1 et D 739/1, D 749/1 et D 750/1, TL 18 Watt.

Type du starter : 4 - 80 W
