| Type de produit | Hotte de plafond encastrable |
| Modèle | Pureline Pro Compact 6920 |
| Découpe d'encastrement | 1145 x 485 mm |
| Épaisseur du plafond compatible | 18 à 35 mm |
| Hauteur de montage minimale (cuisson électrique/céramique) | 600 mm |
| Hauteur de montage minimale (cuisson gaz/induction) | 650 mm |
| Hauteur de montage maximale | 1600 mm |
| Alimentation électrique | 230 V ~ 50 Hz |
| Raccordement évacuation | Conduit plat 89x222 mm ou rond ∅150 mm |
| Fonctions | Commande électronique, vitesses variables, option capteur Novy Sense |
| Compatibilité InTouch | Oui (commande depuis table à induction compatible) |
| Filtres inclus | Filtres à graisse métalliques |
| Accessoires optionnels | Kit capteur Novy Sense (6910.070), module entrée/sortie (990.036), kit recirculation, conduit flexible |
| Type d'installation | Encastrée au plafond, orientation d'évacuation réglable (droite, gauche, avant/arrière) |
| Entretien et nettoyage | Lavage des filtres à graisse, utilisation de nettoyant inox (906.060), ne pas utiliser de nettoyeur vapeur |
| Sécurité | Installation par professionnel qualifié, mise à la terre obligatoire, arrêt en cas de fenêtre fermée si interrupteur de contact installé |
| Poids | Non spécifié dans la notice |
| Niveau sonore | Non spécifié |
FOIRE AUX QUESTIONS - Pureline Pro Compact 6920 NOVY
Questions des utilisateurs sur Pureline Pro Compact 6920 NOVY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice Pureline Pro Compact 6920 - NOVY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Pureline Pro Compact 6920 de la marque NOVY.
MODE D'EMPLOI Pureline Pro Compact 6920 NOVY
FR Instructions d'installation 5
Vous trouverez plus d'informations sur les produits, accessoires et services Novy sur Internet: www.novy.com.
Ceci est la notice de montage de l'appareil identifié en première page. Le mode d'emploi est un livret séparé, fourni avec l'appareil.
Cette notice de montage utilise un certain nombre de symboles. Vous trouverez ci-dessous la signification de ces symboles.
| Symbole | Signification | Action |
 | Indication Explication d'une indication apparaissant sur l'appareil | |
 | Avertisse-ment | Ce symbole signale un conseil important ou une situation dangereuse |
Respectez ces instructions pour éviter les blessures et les dommages matériels.
ssements préalables au montage
- Cet appaeil est conforme aux règles de sécurité en vigueur. Toutefois, une installation non professionnelle peut entraîner des blessures corporelles et endommager l'appareil.
- lappareil est exclusivement destiné à un usage domestique (préparation d'aliments), à l'exclusion de tout autre usage domestique, commercial ou industriel. N'utilisez pas l'appareil en extérieur.
- Érifiez l'état de l'appareil et du matériel de montage dès que vous les sortez de l'emballage. Retirez l'appareil de l'emballage avec précaution. N'utilisez pas de couteaux pointus pour ouvrir l'emballage.
- Si l'appareil est endommagé, ne l'installez pas et contactez Novy.
- érifiez sur base du schéma A que tout le matériel de montage est inclus. Les filtres à graisse se trouvent déjà dans l'appareil.
- Novy n'est pas responsable des dommages résultant d'un montage, d'un raccordement, d'une utilisation ou d'un maniement incorrects.
- L'installation et le raccordement électrique de l'appareil doivent être confiés à un professionnel qualifié.
- La sécurité n'est garantie que si l'appareil est correctement installé conformément à la notice de montage. L'installateur est responsable du bon fonctionnement sur le lieu d'installation.
- Afin de faciliter l'installation de l'appareil, il est recommandé d'y procéder avec au moins 2 personnes.
- Veuillez lire attentivement le mode d'emploi et la notice de montage avant d'installer et de mettre en service cet appareil. Vous y trouverez des informations importantes pour le montage et l'utilisation de l'appareil.
- Les pièces métalliques peuvent présenter des arêtes vives et peuvent occasionner des blessures. Dès lors, portez des gants qui vous en préservent lors de l'assemblage.
riptions de montage de l'appareil
- Veillez à ce que la structure sur ou dans laquelle l'appareil doit être monté ait une capacité de charge suffisante.
- Les pièces défectueuses ou endommagées ne peuvent être remplacées que par des pièces Novy d'origine.
- Plus la distance entre l'appareil et la plaque de cuisson est grande, plus l'aspiration des vapeurs de cuisson par l'appareil sera difficile. Respectez donc la hauteur de montage (recommandée) spécifiée.
- Si une distance différente est spécifiée dans les instructions de pose de la plaque de cuisson au gaz, c'est la distance la plus importante qui s'applique.
- Pour que les vapeurs de cuisson soient aspières de manière optimale, l'appareil ou la structure dans laquelle il doit être installé doit recouvrir la table de cuisson. Dans le cas d'une structure réalisée soi-même, s'assurer que l'appareil est monté centré au-dessus de la table de cuisson.
- Pour un fonctionnement optimal, la surface de cuis son ne doit pas être plus grande que l'appareil ou la structure dans laquelle il est installé.
ation ou recyclage
Avant le montage, vous devez avoir fait le choix d'aménager un conduit d'évacuation vers l'extérieur ou d'utiliser la hotte comme hotte à recirculation. Si vous choisissez la recirculation, vous trouverez le kit de recirculation dans la section accessoires de cette notice de montage.
ation du conduit d'évacuation
Pour un fonctionnement optimal de la hotte, il est important, lors de l'installation, de respecter les consignes suivantes:
- La hotte d'aspiration est dotée d'un raccordement pour un conduit d'évacuation plat (89x222mm). Il sera éventuellement possible, lors d'une phase ultérieure, d'adopter un conduit d'évacuation rond de ∅150 mm.
- Le meilleur fonctionnement et le niveau sonore le plus faible possible de l'appareil peuvent être obtenus en raccordant à un conduit d'évacuation le plus court possible, avec le moins de coudes possible et du diamètre prescrit.
- Utilisez des tubes lisses et ignifuges dont le diamètre intérieur est égal au diamètre extérieur du raccord de la hotte.
- Utilisez des conduits plats aux angles arrondis équipés de conducteurs d'air dans les coudes. Ces conduits sont disponibles chez Novy.
- Ne réduisez pas le diamètre de l'évacuation. Tout rétréci entraine une diminution de l'efficacité et une augmentation du niveau sonore.
- Évitez les coudes à angle droit. Utiliser des coudes arrondis pour une bonne canalisation de l'air.
- L'utilisation d'un conduit d'évacuation souple doit être réduite au minimum et ne doit être utilisée que pour la création de petites transitions, par exemple comme liaison entre la buse de sortie et le conduit d'évacuation. Etirez les conduits souples le plus possible puis découpez-les à dimension.
- Assurez-vous que le conduit d'évacuation n'est pas enfoncé et qu'il n'y a pas d'affaissement du conduit.
- Utilisez un collier de serrage ou de ruban adhésif alu minium pour rendre étanche les raccords.
- Dans le cas d'un conduit d'évacuation horizontal, installez celui-ci en légère pente afin que la condensation ne redescende pas vers l'appareil.
- Si le conduit d'évacuation traverse des pièces froides, de la condensation peut apparaître en raison des différences de température. Assurez-vous donc que le conduit d'évacuation est isolé.
- Dans le cas d'une évacuation à travers l'enveloppe extérieure, via un mur creux, il faut s'assurer que le conduit d'évacuation traverse complètement l'épaisseur du mur et est légèrement incliné vers l'extérieur.
- En cas d'évacuation sur une façade extérieure, utilisez un clapet à volets mobiles.
- En cas d'évacuation, utilisez un tubage à double paroi d'une section suffisante.
- En cas de raccordement à un conduit d'évacuation court, il peut être souhaitable d'installer un clapet anti-retour dans le conduit afin d'empêcher le vent d'y pénétrer.
- lappareil ne peut pas être raccordé à un conduit de fumée ou à une cheminée qui est en service, ou qui sert à ventiler des pièces avec des foyers de cheminée.
- Prévoyez impérativement une entrée d'air suffisante dans la pièce. On peut assurer l'apport d'air frais avec une grille d'aération ou une fenêtre ou une porte entrouverte.
Quelle que soit la taille de la cuisine ou de l'espace ouvert, seule une quantité d'air égale à la quantité d'air entrant peut être extraite de l'espace. Une arrivée d'air insuffisante peut entraîner une perte d'efficacité de 50 % et plus.
Si l'extraction est utilisée conjointement avec un système de combustion (par exemple poêles à gaz, à mazout, à bois ou à charbon, chaudières à gaz, chaudières à eau chaude au gaz, plaques de cuisson au gaz et fours à gaz), les gaz de combustion peuvent être aspirés et entraîner un empoisonnement.
Un système de combustion utilise l'air d'une pièce comme air de combustion. Il en résulte des gaz de combustion qui sont transportés à l'extérieur par une installation d'évacuation.
L'appareil aspire l'air de la cuisine et des pièces adjacentes. Si l'arrivée d'air n'est pas suffisante, une dépression se crée. Les gaz toxiques sont alors réinjectés dans l'espace par la cheminée ou le conduit de fumée.
Lors de l'utilisation simultanée de l'appareil et d'appareils de combustion dans la même pièce, la dépression dans la pièce ne peut pas dépasser 4 Pa (= 0,04 mbar). La dépression peut être évitée avec des ouvertures non
obturables (par exemple dans des fenêtres ou des portes, en combinaison avec un boîtier de ventilation dans le mur) qui permettent de faire entrer suffisamment d'air dans la pièce.
Faites évaluer l'ensemble du système de ventilation de votre maison par un professionnel et faites-vous remettre une proposition de mesures appropriées en ce qui concerne l'arrivée d'air.
Lors de l'utilisation de l'appareil avec un (bloc-)moteur interne ou externe avec sortie d'air vers l'extérieur, il doit y avoir une arrivée d'air suffisante dans la pièce où l'appareil est monté/posé, pour que de l'air frais puisse y circuler. L'air frais peut être fourni en entrouvrant une fenêtre, en ouvrant une porte ou en installant une grille d'alimentation.
Dans le cas d'un appareil avec recirculation, il doit également y avoir un minimum de ventilation dans la pièce où l'appareil est installé. La ventilation peut se faire en activant la ventilation générale dans l'habitation ou en entrouvrant une fenêtre ou en ouvrant une porte.
Un certain nombre d'appareils sont équipés d'une connexion pour interrupteur de contact de fenêtre (voir les spécifications techniques de votre appareil). Si l'appareil doit fonctionner en même temps qu'un appareil de chauffage qui a besoin d'air de la pièce et si l'apport d'air frais nécessaire ne peut se faire que par une fenêtre ouverte, il est possible de connecter un interrupteur de contact de fenêtre (non fourni) sur l'appareil. Cet interrupteur empêche l'appareil de fonctionner quand la fenêtre n'est pas ouverte. Dans ce cas, le ventilateur ne peut pas être enclenché. Contactez votre installateur pour placer l'accessoire adapté à votre appareil.
ordement électrique
- L'appareil ne peut être branché que dans une prise de courant avec broche de terre (230 V, 50 Hz).
- La sécurité n'est garantie que si l'appareil est raccordé à un conducteur de terre conformément à la réglementation en vigueur.
- L'appareil doit pouvoir être débranché de l'alimentation électrique à tout moment.
- Positionnez la prise de courant murale de manière à ce que la fiche secteur de l'appareil puisse être facilement insérée.
- N'utilisez pas de rallonge pour le branchement au secteur.
- Choc électrique : n'allumez jamais un appareil défectueux, car cela pourrait provoquer un choc électrique. Débranchez la fiche secteur de la prise de courant ou déconnectez-la au niveau du tableau de distribution. Contactez le service après-vente de Novy.
- Les réparations et le remplacement du câblage défectueux ou endommagé ne doivent être effectués que par des techniciens formés par Novy.
- L'humidité qui pénètre dans l'appareil peut provoquer un choc électrique. N'utilisez pas de nettoyeur haute pression ni de nettoyeur vapeur.
2 ACCESSOIRES
Capteur Novy Sense
Cette hotte de cuisine peut être équipée d'une commande automatique de la vitesse (capteur Novy Sense). En mode automatique, un capteur situé dans l'appareil mesure la densité des fumées et des odeurs de cuisson. La vitesse optimale du moteur est réglée automatiquement grâce à ce capteur.
Ce kit optionnel doit être monté sur la sortie du moteur avant l'installation de la hotte.
- Kit de capteur Novy Sense pour le contrôle automatique de la vitesse par détection de fumées et d'odeurs de cuisson 6910.070
Conduit flexible
Afin de simplifier l'installation, nous conseillons d'utiliser un canal d'évacuation flexible plat pour la dernière partie entre le canal plat et la hotte d'aspiration (906.408).
Recirculation
Si vous optez pour la recirculation, Novy propose le boîtier de soufflage en différentes dimensions dont le type 841.400 / 842.400 / 843.400 ou le type 7931.400 / 7932.400 / 7933.400.
Accessoires pour conduit d'évacuation flexible plat
- Conduit d'évacuation flexible longueur 750 mm 906.408
- Conduit d'évacuation plat longueur 1000 mm
dim. 89x222x1000 mm) 906.401
– Raccord (dim. 94x227x80 mm) 906.402 - Coude horizontal (dim. 94x227x290 mm) 906.403
- Coude vertical (dim. 94x175x227 mm) 906.404
- Coude 15^ (dim. 94x227x138 mm) 906.418
– Raccord d'angle (dim. 94x227x205 mm) 906.405 - Raccord vers ∅150 mm (dim. 94x227x190 mm) 906.406
- Traversée murale tubage plate 89x222mm avec clapet antiretour thermique 906.425
- Grille à jalousies Inox avec clapet anti-retour (dim. 290 x 160 mm) 906.407
Accessoires pour conduit d'évacuation rond
- Conduit d'évacuation rond longueur 1000 mm ∅150 mm 906.415
- Pièce de raccordement ∅150 mm 906.417
- Coude 90° ∅150 mm 906.416
- Grille de mur extérieur en aluminium pour ∅150 mm 906.178
- Traversée murale circulaire ∅150 mm avec clapet antiretour thermique 906.420
- Clapet antiretour ∅150 mm 906.432
Accessoires en général
– Collier de serrage gamme de réglage
Ø60-215 mm 906.291
- Ruban adhésif aluminium œuleau de 50 m 906.292
- Nettoyant acier inoxydable : produit d'entretien pour acier inoxydable 906.060
InTouch
InTouch permet de commander la hotte Novy à partir de la table de cuisson à induction Novy InTouch. Ce plafonnier est compatible avec les tables de cuisson induction Novy In Touch.
Visitez le site web pour voir les différents modèles de table de cuisson à induction avec InTouch.
Commutateur de fenêtre
Cette hotte d'aspiration est équipée d'un raccord pour un interrupteur de contact de fenêtre. Si la hotte d'aspiration doit fonctionner simultanément avec un chauffage extrayant l'air de la pièce, et si l'alimentation nécessaire en air frais doit se faire par le biais d'une fenêtre ouverte, ce sera possible de raccorder la hotte d'aspiration à l'interrupteur de contact de la fenêtre (non inclus dans la livraison).
Cet interrupteur empêche la hotte d'aspiration de fonctionner quand la fenêtre n'est pas ouverte ; le ventilateur ne pourra pas s'enclencher quand la fenêtre est fermée. Un kit de câbles pour le contact de fenêtre (numéro de référence 990.036) est dis ponible comme accessoire. Le kit de câbles permet de relier la commande de la hotte d'aspiration avec l'extérieur de la hotte. Ensuite, ce sera possible de raccorder l'interrupteur de contact de la fenêtre (installation par le client final).
Vous trouverez plus d'informations sur les produits, accessoires et services Novy sur Internet: www.novy.com
DE
encastré dans des plaques ayant une épaisseur de 18 - 35 mm. Ne montez pas le plafonnier directement dans des placoplâtres, prévoyez toujours un renforcement pour le serrage des brides de fixation. Prévoyez une prise de courant à proximité du plafonnier pour que le plafonnier puisse être mis à tout moment hors tension.
te tenu du poids
important de la hotte, il convient de s'assurer que le plafond possède une capacité de charge suffisante.
uteur de mon-
tage recommandée avec une table de cuisson électrique ou céramique est de 600 mm minimum et 1600mm maximum. La hauteur de montage avec une table de cuisson au gaz ou à induction est de 650 mm minimum et 1600 mm maximum.
DU
eckeneinheit
① Pratiquez une ouverture d'encastrement
Modèle 6910 / 6911 / 6912 – découpe de 845mm x 485mm Modèle 6920 / 6921 / 6922 – découpe de 1145mm x 485mm
2 La hotte aspirante doit être montée avec la commande sur le côté droit de l'utilisateur, de sorte que la plaque inférieure s'ouvre loin de vous et que le filtre puisse être facilement retiré de la hotte aspirante.
Par défaut, l'ouverture d'évacuation du moteur se trouve à droite. Si nécessaire, cette configuration peut être modifiée.

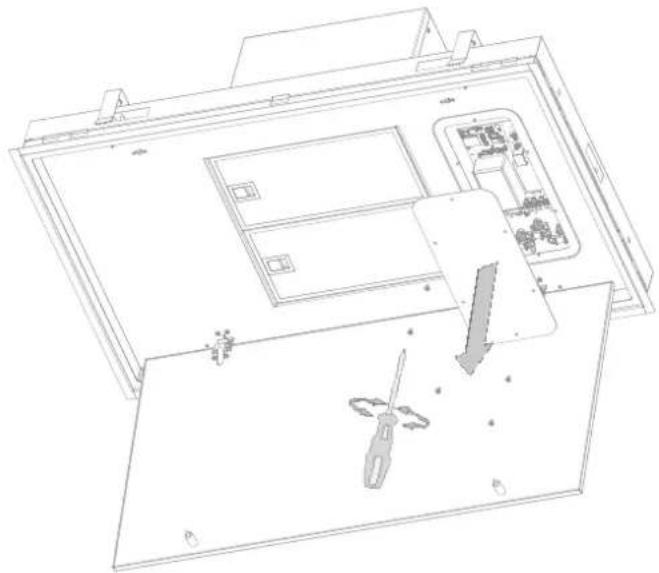

- Ouvrez la plaque de fond et retirez les filtres du plafonnier.
- Tournez les 4 vis conformément au dessin.
③ Tournez l'ensemble moteur et son évacuation dans la position souhaitée puis revissez le moteur à l'aide des 4 vis.
DU 3 INSTALLATION

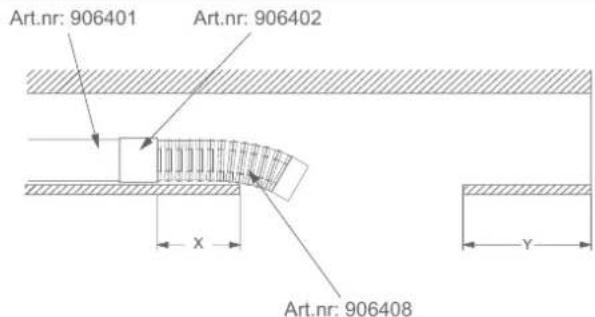

4 Afin de simplifier l'installation, nous conseillons d'utiliser un conduit d'évacuation flexible plat pour la dernière partie entre le conduit plat et la hotte d'aspiration. Ce conduit est disponible comme accessoire chez Novy (906.408).

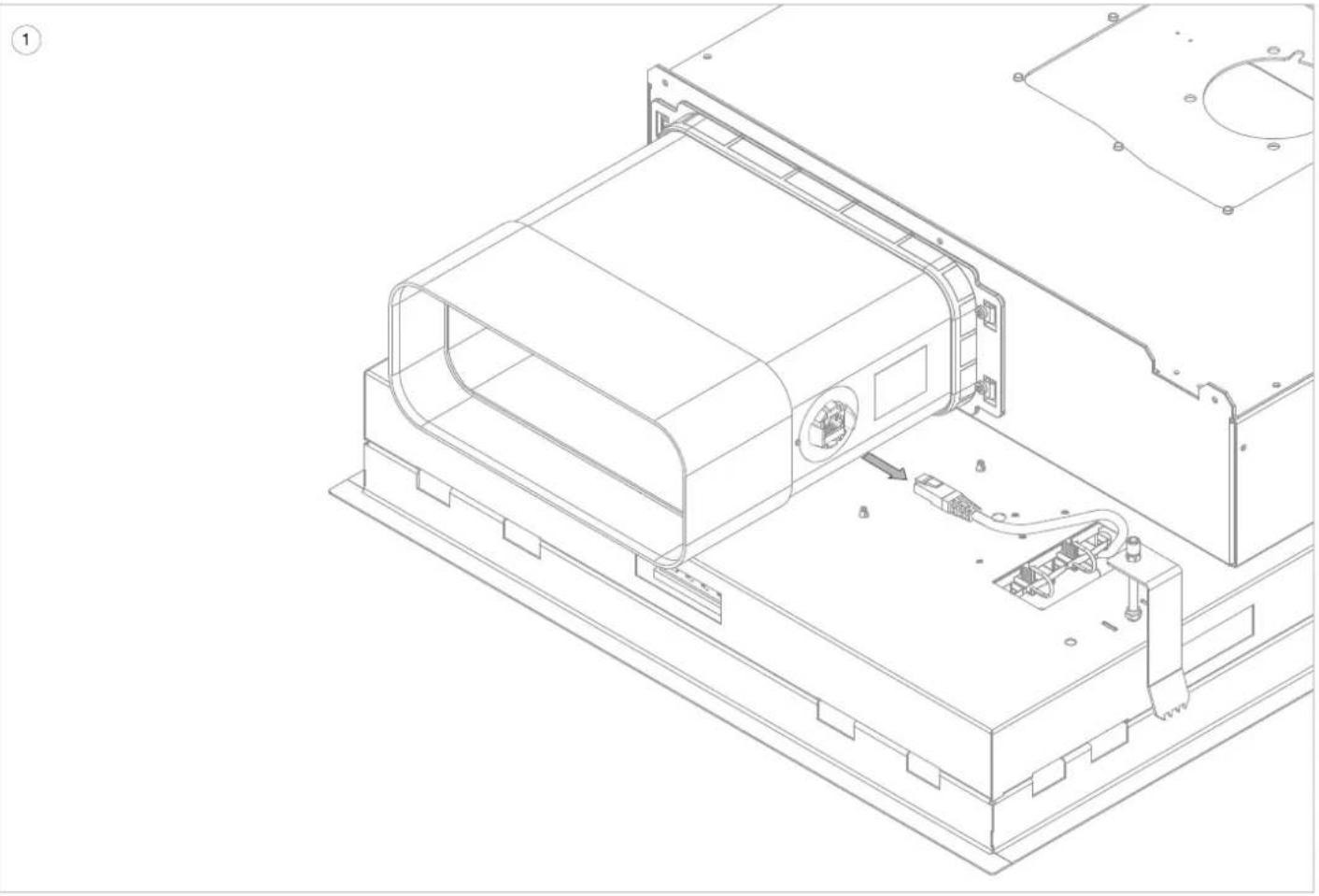

⑤ Lorsque le conduit d'évacuation flexible plat est utilisé, connectez-le au moyen d'un ruban adhésif au bec de raccordement (en tenant compte de la longueur du flexible sur le conduit d'évacuation.
⑥ Cliquez sur le bec de raccordement (6810.030) du boîtier du moteur et visser 4 vis (906.116).
Convient pour un conduit d'évacuation plat de dimensions (internes) de 89x222 mm.
⑦ Branchez la fiche sur une prise de courant. Poussez le plafonnier par les côtés vers le haut dans la découpe d'encastrement jusqu'à entendre un clic.
uyez pas sur la plaque inférieure !
Le plafonnier est désormais maintenu.
DU

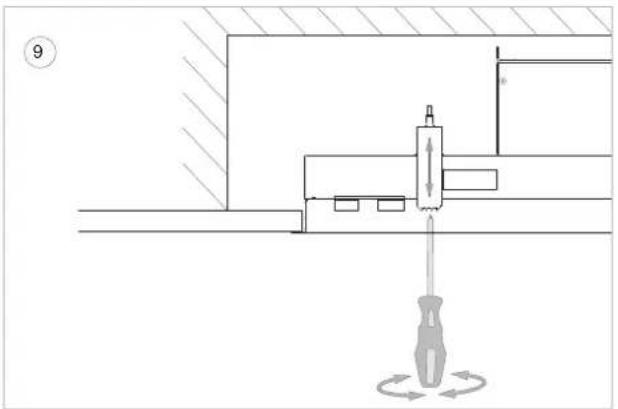

⑧ Serrez les 4 vis de serrage manuellement pour fixer définitivement le plafonnier (attention ! Ne serrez pas trop fort dans les placoplâtres). Dès que ces vis de serrage sont bien serrées, le plafonnier est prêt à l'emploi.

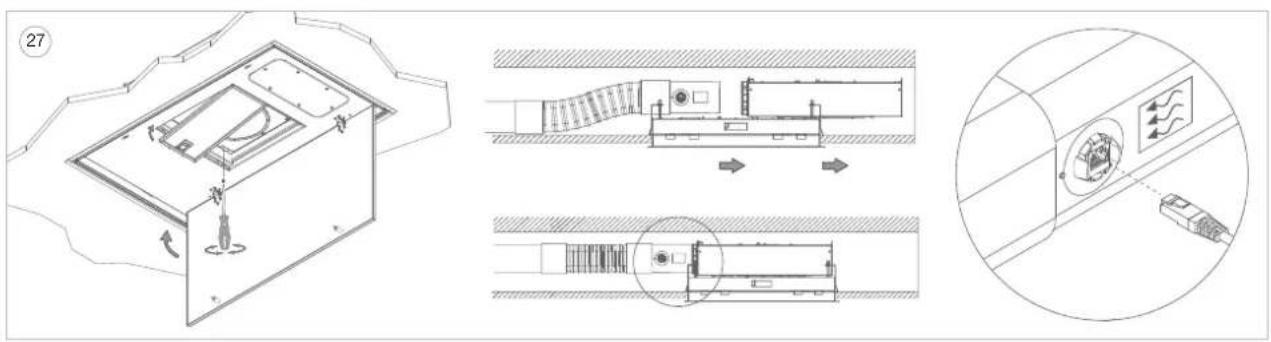

9 Démontage du plafonnier
Avant le démontage, protégez la plaque de cuisson avec, par exemple, du carton ou un chiffon au cas où une vis ou une pince tomberait.
N'effectuez les actions suivantes que lorsque l'alimentation électrique est coupée au niveau de la prise murale.
Ensuite, dévissez complètement les 4 vis de serrage. Une fois celles-ci dévissées, l'unité de plafond s'abaisse. Veuillez noter que le bloc moteur repose non fixé sur le boîtier de la hotte de cuisine.
Veuillez noter que les pinces à ressort peuvent tomber une fois dévissées.
Novy Sense constitue un accessoire optionnel.
fonnier peut être
encastré dans des plaques ayant une épaisseur de 18 - 35 mm. Ne montez pas le plafonnier directement dans des placoplâtres, prévoyez toujours un renforcement pour le serrage des brides de fixation. Prévoyez une prise de courant à proximité du plafonnier pour que le plafonnier puisse être mis à tout moment hors tension.
te tenu du poids
important de la hotte, il convient de s'assurer que le plafond possède une capacité de charge suffisante.
uteur de mon-
tage recommandée avec une table de cuisson électrique ou céramique est de 600 mm minimum et 1600mm maximum. La hauteur de montage avec une table de cuisson au gaz ou à induction est de 650 mm minimum et 1600 mm maximum.
DU
em Novy Sense
En option, cette hotte de cuisine est équi-pée d'une commande automatique de la vitesse (capteur Novy Sense). Le non-respect des instructions d'installation ci-dessous peut avoir un impact négatif sur le contrôle automatique de la vitesse.
- Installez toujours un clapet antiretour dans le conduit d'évacuation, pour éviter les refoulements dus au vent. Le clapet antiretour est inclus dans le kit du capteur Novy Sense. Installez le clapet antiretour le plus près possible de la sortie dans le mur extérieur ou le toit.
- N'utilisez pas le clapet antitour fourni dans le kit du capteur Novy Sense si la sortie dans le mur ou le toit est déjà équipée d'un clapet antiretour, ou si vous utilisez un kit de conduit mural Novy 906.407, 906.425, 906.420 ou une grille d'évacuation murale Novy 906.078 ou 906.178. Ces kits ou grilles d'évacuation murales comportent déjà une fonction / un clapet antiretour.
- Une flèche appliquée sur le boîtier du capteur Novy Sense indique la direction requise du flux d'air.
- La flèche doit être dirigée dans le sens du flux. Le kit du capteur Novy Sense doit être monté directement sur l'orifice d'évacuation de la hotte de cuisine.
DU 3 INSTALLATION
ALLGEMEIN
① Découpez une ouverture :
Modèle 6910 / 6911 / 6912 - découpe de 845mm x 485mm
Modèle 6920 / 6921 / 6922 - découpe de 1145mm x 485mm
La hotte de cuisine doit être montée avec la commande placée sur la droite de l'utilisateur, de sorte que la plaque inférieures'ouvre loin de vous et que les filtres à graisse puissent être facilement retirés de la hotte de cuisine.
Par défaut, l'orifice d'évacuation du moteur se trouve à droite. Si nécessaire, cette configuration peut être modifiée.
Installation avec orifice d'évacuation vers la droite
Installation avec orifice d'évacuation vers la gauche
Installation avec orifice d'évacuation vers l'avant/l'arrière
Voir aux pages suivantes
Cette hotte de cuisine convient pour des conduits d'évacuation plats de dimensions (internes) 89x222 mm.
DU
Informations importantes pour l'utilisation de l'interrupteur de contact de fenêtre et du module d'entrée/sortie Novy 990.036
Faites preuve de beaucoup de prudence si vous utilisez la hotte en même temps qu'un système de combustion qui nécessite de l'air provenant de la même pièce. Dans ces instructions d'installation, lisez attentivement le sujet « alimentation en air » dans le chapitre « Règles de sécurité et de montage ».
Pour un fonctionnement sûr, il est parfois nécessaire de combiner la hotte aspirante avec un interrupteur de contact de fenêtre. Un interrupteur de contact de fenêtre garantit que la hotte ne fonctionne que si la fenêtre est ouverte. Si la fenêtre est fermée, le ventilateur ne peut pas se mettre en marche.
Pour un fonctionnement sûr, il est parfois nécessaire d'ouvrir une vanne électrique d'alimentation en air dès que la hotte est allumée.
Avec le module d'entrée/sortie Novy 990.036 (en option), il est possible de combiner un interrupteur de contact de fenêtre ou une vanne électrique d'alimentation en air (non inclus) avec la hotte.
Si cette option est sélectionnée, le module d'entrée/sortie Novy 990.036 doit être installé avant de procéder aux opérations de montage de l'étape 4 / 13 / 24.
Le montage du module 990036 est expliqué à partir de la page 55 de ce manuel.
DU
Installation avec orifice d'évacuation vers la DROITE
tion, n'effectuez aucune des opéra- suivantes lorsque l'unité est sous n.Assurez-vous que l'alimentation ique est coupée ou que la prise de la de cuisine est débranchée.
① Ouvrez le panneau inférieur de la hotte de cuisine et enlevez les 6 vis (TX15) de la trappe d'entretien. Le circuit imprimé de la hotte de cuisine est à présent visible.
② Faites passer le câble UTP fourni (906292) par le haut à travers l'ouverture indiquée, de sorte que le câble sorte au niveau de la carte du circuit imprimé.
③ Insérez la fiche RJ45 du câble UTP dans le connecteur indiqué sur la carte de circuit imprimé. Fixez le câble UTP dans le collier anti-traction indiqué.
Replacez ensuite la trappe d'entretien et fixez-la avec les 6 vis (TX15).
DU
4 Encliquez la pièce de raccordement (6810.030) sur le boîtier du moteur et vissez les 4 vis de fixation (906.116).
Connectez le kit du capteur à la pièce de connexion (6810.030), en faisant attention à respecter la direction du flux d'air indiquée sur l'autocollant du capteur Novy Sense. La flèche doit être dirigée dans le sens du flux. Ensuite, montez la pièce de connexion fournie (906.402) sur le kit du capteur. Utilisez du ruban adhésif pour réaliser une connexion étanche à l'air.
Branchez le câble du kit du capteur sur la prise du connecteur fourni dans le kit du capteur.
Utilisez du ruban adhésif pour fixer ce câble sur le caisson de la hotte de cuisine.
DU
5 Pour simplifier l'installation, nous recommandons d'utiliser un conduit d'évacuation plat et flexible pour la dernière section reliant la gaine à section rectangulaire et la hotte de cuisine. Cette pièce est un accessoire disponible chez Novy (906.408).
Assurez-vous qu'après l'installation, le conduit plat flexible n'est pas plié en S (= chevauchement) entre la hotte de cuisine et la gaine à section rectangulaire. Cela augmente la perte de charge dans le conduit et a un effet négatif sur l'efficacité de la hotte de cuisine.
Le chevauchement peut être é évité en préservant l'espace suivant entre l'extrémité de la gaine à section rectangulaire et le bord de l'ouverture découpée dans le plafond :
Modèle 6910 / 6911 / 6912 : minimum 300 mm et maximum 320 mm (X)
Modèle 6920 / 6921 / 6922 : minimum 150 mm et maximum 170 mm (X)
Raccordez le conduit plat flexible (906.408) à la gaine à section rectangulaire à l'aide d'une pièce de raccordement (906.402, non fournie). Utilisez du ruban adhésif pour réaliser une connexion étanche à l'air. Faites attention à laisser l'espace libre nécessaire entre la gaine à section rectangulaire et l'ouverture découpée. Laissez le conduit flexible dépasser de l'ouverture découpée.
DU
6 Placez la hotte de cuisine le plus près possible de l'ouverture découpée et raccordez le conduit flexible au kit du capteur. Utilisez du ruban adhésif pour réaliser une connexion étanche à l'air.
7 Insérez la fiche dans la prise. Insérez l'unité de plafond en biais vers le haut dans l'ouverture découpée, en la tenant par ses bords (ne poussez pas sur la plaque inférieur), et encliquez-la en place à l'aide des pinces à ressort.
uyez pas sur la plaque inférieure!
L'unité de plafond est à présent suspendue et en place.
⑧ Serrez les 4 vis de serrage à la main pour fixer l'unité de plafond de façon définitive (attention! Ne serrez pas trop fort dans les placoplâtres).
La hotte de cuisine est à présent prête à l'emploi.
DU
Installation avec orifice d'évacuation vers la GAUCHE
tion, n'effectuez aucune des opéra- suivantes lorsque l'unité est sous n.Assurez-vous que l'alimentation ique est coupée ou que la prise de la de cuisine est débranchée.
9 Ouvrez le panneau inférieur de la hotte de cuisine et enlevez les 6 vis (TX15) de la trappe d'entretien. Le circuit imprimé de la hotte de cuisine est à présent visible.
10 Faites passer le câble UTP fourni (99004008) par le haut à travers l'ouverture indiquée, de sorte que le câble sorte au niveau de la carte du circuit imprimé.
⑪ Insérez la fiche RJ45 du câble UTP dans le connecteur indiqué sur la carte de circuit imprimé.
Fixez le câble UTP dans le collier anti-traction indiqué.
Replacez ensuite la trappe d'entretien et fixez-la avec les 6 vis (TX15).
DU
12 • Ouvrez la plaque inférieur et retirez les filtres à graisse de la hotte de cuisine.
- Dévissez les 4 vis en vous conformant au dessin.
Le bloc moteur est à présent libre.
• T ournez le bloc moteur jusqu'à ce que l'orifice d'évacuation soit dirigé vers la gauche, et revissez-le à l'aide des 4 vis. - Replacez les filtr es à graisse dans la hotte de cuisine et refermez la plaque inférieur.
13 Encliquez la pièce de raccordement (6810.030) sur le boîtier du moteur et vissez les 4 vis de fixation (906.116). Connectez le kit du capteur à la pièce de connexion (6810.030), en faisant attention à respecter la direction du flux d'air indiquée sur l'autocollant du capteur Novy Sense. La flèche doit être dirigée dans le sens du flux. Ensuite, montez la pièce de connexion fournie (906.402) sur le kit du capteur. Utilisez du ruban adhésif pour réaliser une connexion étanche à l'air.
Branchez le câble du kit du capteur sur la prise du connecteur fourni dans le kit du capteur.
Utilisez du ruban adhésif pour fixer ce câble sur le caisson de la hotte de cuisine.
DU
14 Pour simplifier l'installation, nous recommandons d'utiliser un conduit d'évacuation plat et flexible pour la dernière section reliant la gaine à section rectangulaire et la hotte de cuisine. Cette pièce est un accessoire disponible chez Novy (906.408).
Assurez-vous qu'après l'installation, le conduit plat flexible n'est pas plié en S (= chevauchement) entre la hotte de cuisine et la gaine à section rectangulaire. Cela augmente la perte de charge dans le conduit et a un effet négatif sur l'efficacité de la hotte de cuisine.
Le chevauchement peut être é évité en préservant l'espace suivant entre l'extrémité de la gaine à section rectangulaire et le bord de l'ouverture découpée dans le plafond :
Modèle 6910 / 6911 / 6912 : minimum 300 mm et maximum 320 mm (X)
Modèle 6920 / 6921 / 6922 : minimum 150 mm et maximum 170 mm (X)
Raccordez le conduit plat flexible (906.408) à la gaine à section rectangulaire à l'aide d'une pièce de raccordement (906.402, non fournie). Utilisez du ruban adhésif pour réaliser une connexion étanche à l'air. Faites attention à laisser l'espace libre nécessaire entre la gaine à section rectangulaire et l'ouverture découpée. Laissez le conduit flexible dépasser de l'ouverture découpée.
DU
15 Placez la hotte de cuisine le plus près possible de l'ouverture découpée et raccordez le conduit flexible au kit du capteur. Utilisez du ruban adhésif pour réaliser une connexion étanche à l'air.
16 Insérez la fiche dans la prise. Insérez l'unité de plafond en biais vers le haut dans l'ouverture découpée, en la tenant par ses bords (ne poussez pas sur la plaque inférieur), et encliquez-la en place à l'aide des pinces à ressort.
uyez pas sur la plaque inférieure!
L'unité de plafond est à présent suspendue et en place.
17 Serrez les 4 vis de serrage à la main pour fixer l'unité de plafond de façon définitive (attention! Ne serrez pas trop fort dans les placoplâtres).
La hotte de cuisine est à présent prête à l'emploi.
DU
Installation avec orifice d'évacuation vers l'AVANT/I'ARRIÈRE
L'appareil ne peut être installé avec l'évacuation vers l'avant/l'arrière que s'il y a un espace libre d'environ 25 cm (distance Y dans le dessin 15) à l'avant et à l'arrière de la hotte de cuisine pour faire coulisser le bloc moteur vers le haut pendant l'installation.
18
- Ouvrez la plaque inférieur et retirez les filtres à graisse de la hotte de cuisine. Remarque : pour faciliter l'installation, la plaque inférieur peut être retiré de la hotte de cuisine.
- Dévissez les 4 vis en vous conformant au dessin. Le bloc moteur est à présent libre.
• T ournez le bloc moteur jusqu'à ce que l'orifice d'évacuation soit dirigé vers l'avant ou l'arrière, et revissez-le à l'aide des 4 vis. - Ne r emplacez pas encore les filtres à graisses. Refermez la plaque inférieur (le cas échéant).
- Encliquez la pièce de raccordement (6810.030) sur le boîtier du moteur et vissez les 4 vis de fixation (906.116).
aciliter l'installation, la plaque infé- peut être retiré de la hotte de cuisine.
DU
19 Enlèvement et remise de la plaque inférieure
Si la plaque inférieure doit être retirée de la hotte de cuisine pour son installation, procédez comme suit :
- Saisissez la plaque inférieure par les extrémités gauche et droite.
- Inclinez lentement la plaque inférieure vers le bas tout en la maintenant bien.
- Dès que la plaque inférieur e est positionnée à un angle de 90° vers le bas, vous pouvez la faire glisser vers la droite pour la retirer des charnières. Ici, vous sentirez une certaine résistance. Faites-le avec précaution pour éviter d'endommager la hotte de cuisine. Veillez à toujours bien tenir la plaque inférieure.
- Pour remettre la plaque inférieure en place, saisissez-la par les extrémités gauche et droite tout en la maintenant bien. Veillez à toujours bien tenir la plaque inférieure.
- Maintenez la plaque inférieure selon un angle de 90° vers le bas et faites-la glisser vers la gauche sur les charnières jusqu'à ce que vous entendiez un clic.
- La plaque inférieure ne peut être fermée si elle n'est pas bien positionnée sur les charnières.
- Vous pouvez à présent fermer la plaque inférieure.
Pour simplifier l'installation, nous recommandons d'utiliser un conduit d'évacuation plat et flexible pour la dernière section reliant la gaine à section rectangulaire et la hotte de cuisine. Cette pièce est un accessoire disponible chez Novy (906.408).
Assurez-vous qu'après l'installation, le conduit plat flexible n'est pas plié en S (= chevauchement) entre la hotte de cuisine et la gaine à section rectangulaire. Cela augmente la perte de charge dans le conduit et a un effet négatif sur l'efficacité de la hotte de cuisine.
Le chevauchement peut être évité en préservant l'espace suivant entre l'extrémité de la gaine à section rectangulaire et le bord de l'ouverture découpée dans le plafond :
- Modèle 6910 / 6911 / 6912 : minimum 500 mm et maximum 520 mm (X)
- Modèle 6920 / 6921 / 6922 : minimum 500 mm et maximum 520 mm (X)
Raccor dez le conduit plat flexible (906.408) à la gaine à section rectangulaire à l'aide d'une pièce de raccordement (906.402, non fournie). Utilisez du ruban adhésif pour réaliser une connexion étanche à l'air. Faites attention à laisser l'espace libre nécessaire entre la gaine à section rectangulaire et l'ouverture découpée.
20
21 Ouvrez le panneau inférieur de la hotte de cuisine et enlevez les 6 vis (TX15) de la trappe d'entretien. Le circuit imprimé de la hotte de cuisine est à présent visible.
22 Faites passer le câble UTP fourni (99004008) par le haut à travers l'ouverture indiquée, de sorte que le câble sorte au niveau de la carte du circuit imprimé.
23 Insérez la fiche RJ45 du câble UTP dans le connecteur indiqué sur la carte de circuit imprimé. Fixez le câble UTP dans le collier anti-traction indiqué.
Replacez ensuite la trappe d'entretien et fixez-la avec les 6 vis (TX15).
24 Connectez le kit du capteur sur le conduit d'évacuation plat (906.408) à l'aide de la pièce de connexion (906.402), en faisant attention à respecter la direction du flux d'air indiquée sur l'autocollant du capteur Novy Sense. La flèche doit être dirigée dans le sens du flux. Utilisez du ruban adhésif pour réaliser une connexion étanche à l'air.
Placez l'ensemble ainsi assemblé au-dessus du plafond.
DU
25 Insérez la fiche dans la prise.
Attention, ne procédez pas à l'installation sous tension. Assurez-vous que l'alimentation électrique est coupée au niveau de la prise.
Insérez l'unité de plafond vers le haut dans l'ouverture découpée, en la tenant par ses bords (ne poussez pas sur la plaque inférieure), et encliquez-la en place à l'aide des pinces à ressort.
uyez pas sur la plaque inférieure!
26
L'unité de plafond est à présent suspendue et en place.
Serrez les 4 vis de serrage à la main pour fixer l'unité de plafond de façon définitive (attention ! Ne serrez pas trop fort dans les placoplâtres).
27
on, la fiche est insérée dans la prise. cutez les actions suivantes que si l'alition électrique est coupée au niveau de e.
- Ouvrez la plaque inférieureet retirez les filtres à graisse de la hotte de cuisine. (le cas échéant).
- Dévissez les 4 vis en vous conformant au dessin. Le bloc moteur est à présent libre.
- Faites coulisser le bloc moteur hors de la gaine (d'environ 25 cm), de manière à ce qu'il y ait une ouverture libre vers le faux plafond.
- Branchez le câble du kit du capteur sur la prise du connecteur fourni dans le kit du capteur.
- Connectez le kit du capteur à la pièce de connexion (6810.030) du bloc moteur et utilisez du ruban adhésif pour assurer une connexion étanche à l'air.
- Faites coulisser le bloc moteur à sa place, en vous assurant que le câble du kit du capteur n'est pas coincé entre le boîtier de la hotte de cuisine et le bloc moteur.
- Revissez le bloc moteur à l'aide des 4 vis.
- Replacez la plaque inférieure (le cas échéant), replacez les filtres à graisses dans la hotte de cuisine et refermez la plaque inférieure.
• Rétablissez le courant à la prise.
La hotte de cuisine est à présent prête à l'emploi.
Demontage van de plafondunit
S'applique à TOUTES les configurations d'évacuation
Démontage de l'unité de plafond
28 Avant le démontage, protégez la plaque de cuisson avec, par exemple, du carton ou un chiffon au cas où une vis ou une pince tomberait.
N'effectuez les actions suivantes que lorsque l'alimentation électrique est coupée au niveau de la prise murale.
Pour démonter l'unité de plafond, il faut d'abor d déconnecter le bloc moteur du boîtier de la hotte de cuisine avant de démonter la hotte de cuisine elle-même (voir dessin 2).
Ensuite, dévissez complètement les 4 vis de serrage. Une fois celles-ci dévissées, l'unité de plafond s'abaisse. Veuillez noter que le bloc moteur repose non fixé sur le boîtier de la hotte de cuisine.
Veuillez noter que les pinces à ressort peuvent tomber une fois dévissées.
DU
FR INSTALLATION NOVY Module d'entrée/sortie NOVY 990.036 SANS capteur Novy Sense
DE MONTAGE NOVY Eingangs-/Ausgangsmodul 990.036 OHNE Novy Sense Sensor
EN INSTALLATION NOVY Input/output module 990.036 WITHOUT Novy Sense sensor
1
Lise attentivement les consignes de sécurité et les instructions d'installation de cet accessoire et de la hotte de cuisine avec laquelle il peut être combiné avant de l'installer et de l'utiliser.
Attention, n'effectuez aucune des opérations suivantes lorsque l'unité est sous tension. Assurez-vous que l'alimentation électrique est coupée ou que la prise de la hotte de cuisine est débranchée.
① Open de onderplaat van de afzuigkap en verwijder de 6 schroeven (Tx15) van serviceluik.
Hierna is de printplaat van de afzuigkap zichtbaar.
② Faites passer le câble UTP fourni (99004008) par le haut à travers l'ouverture indiquée, de sorte que le câble sorte au niveau de la carte du circuit imprimé.
③ Insérez la fiche RJ45 du câble UTP dans le connecteur indiqué sur la carte de circuit imprimé.
Fixez le câble UTP dans le collier anti-traction indiqué.
Replacez ensuite la trappe d'entretien et fixez-la avec les 6 vis (TX15).
DU MONTAGE
4 Insérez le connecteur RJ45 du câble UTP provenant de la hotte dans l'une des deux entrées RJ45 du module d'entrée/sortie (réf. 990036).
⑤ Utilisez le ruban adhésif fourni (réf. 906292) pour fixer le module d'entrée/sortie sur le boîtier de la hotte de cuisine. Dégraissez d'abord la surface à coller avec le chiffon de dégraissage fourni (réf. 661057). Évitez d'obstruer les passages prévus pour les connexions électriques dans le boîtier de la hotte.
Vérifiez et connectez les autres connexions du module en fonction de votre situation d'installation (voir le schéma électrique dans le manuel du module d'entrée/sortie 990036 de Novy).
DU
FR INSTALLATION NOVY Module d'entrée/sortie NOVY 990.036 AVEC capteur Novy Sense
DE MONTAGE NOVY Eingangs-/Ausgangsmodul 990.036 MIT Novy Sense Sensor
EN INSTALLATION NOVY Input/output module 990.036 WITH Novy Sense sensor
Lisez attentivement les consignes de sécurité et les instructions d'installation de cet accessoire et de la hotte de cuisine avec laquelle il peut être combiné avant de l'installer et de l'utiliser.
Attention, n'effectuez aucune des opérations suivantes lorsque l'unité est sous tension. Assurez-vous que l'alimentation électrique est coupée ou que la prise de la hotte de cuisine est débranchée.
① Si le câble UTP du kit du capteur est déjà connecté à la hotte de cuisine, retirez le connecteur RJ45 de la prise de ce kit. Si ce n'est pas le cas, passez directement à l'étape 2.
② Ouvrez le panneau inférieur de la hotte de cuisine et enlevez les 6 vis (TX15) de la trappe d'entretien. Le circuit imprimé de la hotte de cuisine est à présent visible.
③ Faites passer le câble UTP fourni (99004008) par le haut à travers l'ouverture indiquée, de sorte que le câble sorte au niveau de la carte du circuit imprimé.
DU MONTAGE
④ Insérez la fiche RJ45 du câble UTP dans le connecteur indiqué sur la carte de circuit imprimé. Fixez le câble UTP dans le collier anti-traction indiqué.
Replacez ensuite la trappe d'entr etien et fixez-la avec les 6 vis (TX15).
⑤ Insérez le connecteur RJ45 du câble UTP provenant de la hotte dans l'une des deux entrées RJ45 du module d'entrée/sortie (réf. 990036).
6 Insérez ensuite le connecteur RJ45 (pas celui avec le connecteur coudé) du câble UTP fourni séparément (réf. 99003607) dans l'autre entrée RJ45 du module d'entrée/sortie (réf. 990.036).
⑦ Insérez le connecteur RJ45 coudé du câble UTP fourni séparément (réf. 999003607) dans la prise pour connecteur du kit du capteur.
8 Utilisez le ruban adhésif fourni (réf. 182151) pour fixer le module d'entrée/sortie sur le boîtier de la hotte de cuisine. Dégraissez d'abord la surface à coller avec le chiffon de dégraissage fourni (réf. 661057). Évitez d'obstruer les passages prévus pour les connexions électriques dans le boîtier de la hotte.
Vérifiez et connectez les autres connexions du module en fonction de votre situation d'installation (voir le schéma électrique dans le manuel du module d'entrée/sortie 990036 de Novy).
