MODE D'EMPLOI GWHD101KIT IOGEAR

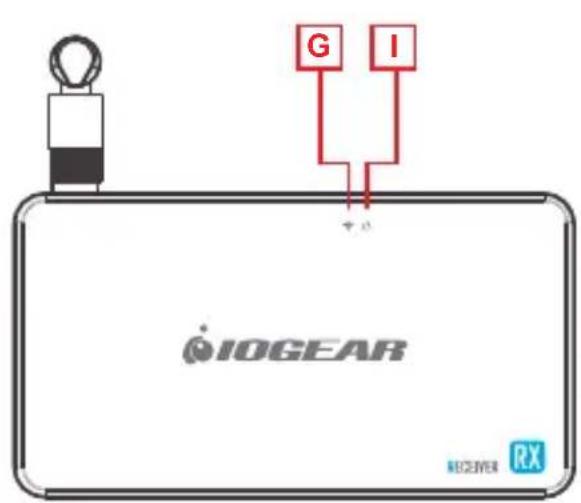

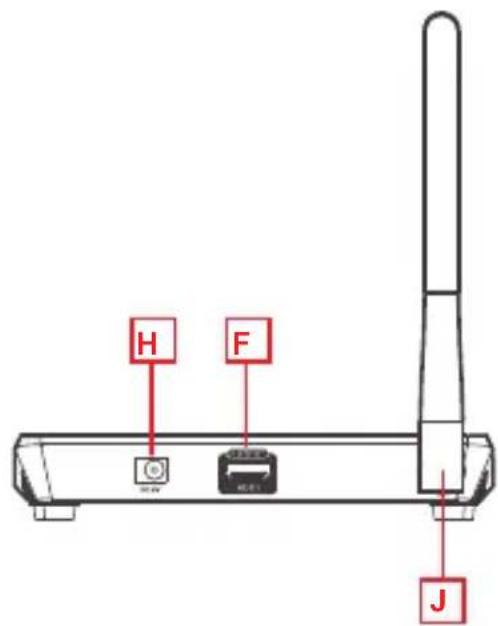

Émetteur A. Indicateur de signal sans fil (DEL rouge) B. Port d'entrée d'alimentation C. Indicateur de signal d'alimentation (LED bleue) D. connecteur mâle HDMI E. Bouton de connexion Récepteur F. connecteur mâle d'entrée HDMI G. Indicateur de signal sans fil (DEL verte) H. Puissance absorbée

I. Indicateur de connexion (LED verte)

J. Connecteur d'Antenne

L’aperçu du produitÉmetteur

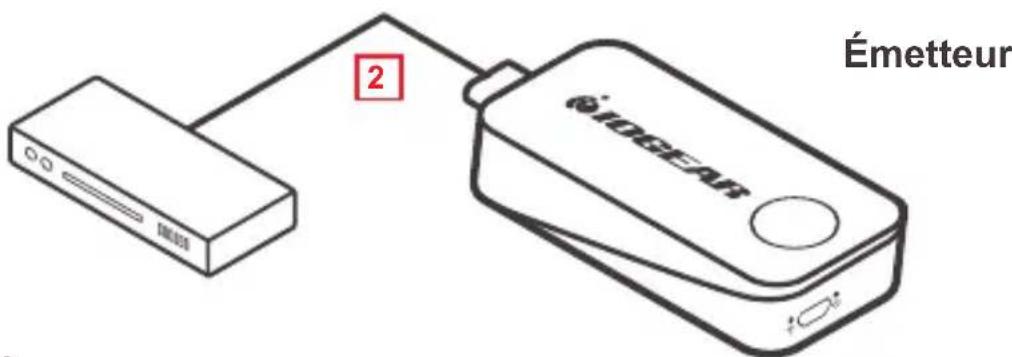

ÉTAPE 1 Allumez la source vidéo et l’affichage (téléviseur ou projecteur). Assurez-vous que la source d'entrée affichée correspond au port HDMI auquel l'émetteur est connecté. ÉTAPE 2 Insérez l'émetteur dans le port HDMI de votre périphérique sourcevidéo. Installation du matériel

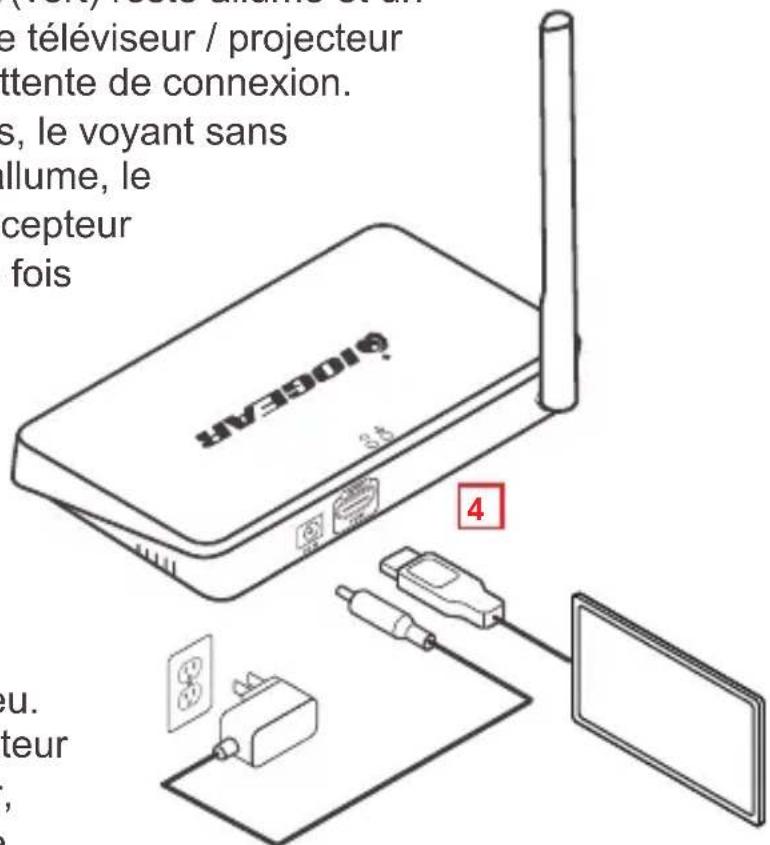

ÉTAPE 3 Utilisez l'un des câbles de chargement USB pour vous connecter au port micro USB de l'émetteur à un port de type USB-A sur le périphérique source pour obtenir l'alimentation. Dans de rares cas où le périphérique source n’a pas de port USB, veuillez utiliser un adaptateur secteur USB 5 V avec une sortie minimum de 500 mA (non inclus dans l’emballage). À ce stade, les voyants d'alimentation (bleu) et sans fil (rouge) s'allument, puis le voyant (rouge) s'éteint et se rallume et les deux restent allumés. Si l'espace autour du port HDMI est trop étroit ou si la position est trop inconfortable et pourrait causer un problème de connexion, utilisez l'extension de câble HDMI ou l'adaptateur HDMI à 90 degrés inclus dans l'emballage pour corriger ce problème ou pour augmenter l'espacement. ÉTAPE 4 Connectez le récepteur à un port HDMI libre de votre périphérique d'affichage vidéo (téléviseur, projecteur, etc.) à l'aide du câble HDMI fourni et commutez l'entrée de votre téléviseur sur la source d'entrée HDMI à laquelle il est connecté. ÉTAPE 5 Le voyant de connexion (vert) reste allumé et un message s'affiche sur votre téléviseur / projecteur pour indiquer qu'il est en attente de connexion. Après environ 30 secondes, le voyant sans fil (vert) du récepteur s'allume, le voyant de connexion du récepteur commence à clignoter une fois par seconde. La DEL sans fil de l'émetteur (rouge) clignotera également toutes les secondes. La connexion est maintenant établie. La LED autour du bouton de l'émetteur passera également du rouge au bleu. Pour que le prochain émetteur soit connecté au récepteur, appuyez simplement sur le bouton de l'émetteur. Le voyant rouge s'allume en bleu et le voyant de l'émetteur précédemment connecté passe du voyant bleu au voyant rouge indiquant que l'émetteur est maintenant déconnecté. ÉTAPE 6 La vidéo de votre périphérique source sera maintenant dupliquée sur votre téléviseur / projecteur. REMARQUE: Il est recommandé d'utiliser cet appareil uniquement en visibilité directe, car il est conçu pour fonctionner à courte distance.4 Installation du matériel

ÉTAPE 1 Allumez la source vidéo et l’affichage (téléviseur ou projecteur). Assurez-vous que la source d'entrée affichée correspond au port HDMI auquel l'émetteur est connecté. ÉTAPE 2 Insérez l'émetteur dans le port HDMI de votre périphérique sourcevidéo. ÉTAPE 3 Utilisez l'un des câbles de chargement USB pour vous connecter au port micro USB de l'émetteur à un port de type USB-A sur le périphérique source pour obtenir l'alimentation. Dans de rares cas où le périphérique source n’a pas de port USB, veuillez utiliser un adaptateur secteur USB 5 V avec une sortie minimum de 500 mA (non inclus dans l’emballage). À ce stade, les voyants d'alimentation (bleu) et sans fil (rouge) s'allument, puis le voyant (rouge) s'éteint et se rallume et les deux restent allumés. Si l'espace autour du port HDMI est trop étroit ou si la position est trop inconfortable et pourrait causer un problème de connexion, utilisez l'extension de câble HDMI ou l'adaptateur HDMI à 90 degrés inclus dans l'emballage pour corriger ce problème ou pour augmenter l'espacement. ÉTAPE 4 Connectez le récepteur à un port HDMI libre de votre périphérique d'affichage vidéo (téléviseur, projecteur, etc.) à l'aide du câble HDMI fourni et commutez l'entrée de votre téléviseur sur la source d'entrée HDMI à laquelle il est connecté. ÉTAPE 5 Le voyant de connexion (vert) reste allumé et un message s'affiche sur votre téléviseur / projecteur pour indiquer qu'il est en attente de connexion. Après environ 30 secondes, le voyant sans fil (vert) du récepteur s'allume, le voyant de connexion du récepteur commence à clignoter une fois par seconde. La DEL sans fil de l'émetteur (rouge) clignotera également toutes les secondes. La connexion est maintenant établie. La LED autour du bouton de l'émetteur passera également du rouge au bleu. Pour que le prochain émetteur soit connecté au récepteur, appuyez simplement sur le bouton de l'émetteur. Le voyant rouge s'allume en bleu et le voyant de l'émetteur précédemment connecté passe du voyant bleu au voyant rouge indiquant que l'émetteur est maintenant déconnecté. ÉTAPE 6 La vidéo de votre périphérique source sera maintenant dupliquée sur votre téléviseur / projecteur. REMARQUE: Il est recommandé d'utiliser cet appareil uniquement en visibilité directe, car il est conçu pour fonctionner à courte distance.5 FAQ Q. Tout est connecté, les voyants d'alimentation sont allumés pour les deux appareils, mais aucune vidéo sur l'écran vidéo. A. 1. Assurez-vous que le périphérique source vidéo et l'affichage vidéo sont allumés.

2. Vérifiez la connexion du câble HDMI des deux côtés de l'émetteur

et du récepteur pour vous assurer qu'ils sont correctement branchés.

3. Vérifiez la sélection d'entrée vidéo sur le périphérique d'affichage

vidéo et assurez-vous que le port d'entrée HDMI que vous avez sélectionné est le même que celui que vous avez réellement branché.

4. S'il n'y a toujours pas de vidéo après un certain temps, connectez le

périphérique source vidéo directement à l'écran avec un câble HDMI pour vous assurer qu'il n'y a aucun problème de compatibilité.

5. Si la connexion directe fonctionne, reconnectez tout et redémarrez

(débranchez puis rebranchez les câbles d'alimentation USB) l'émetteur et le récepteur et assurez-vous que les voyants d'alimentation et sans fil s'allument à la fois sur l'émetteur et le récepteur. Q: La vidéo scintille ou n'est pas stable sur l'affichage vidéo. A: 1. Vérifiez la distance et l'environnement; assurez-vous qu'aucun autre appareil sans fil avec un signal puissant n'est à proximité.

2. Modifiez l'emplacement de l'émetteur et du récepteur pour vous

assurer que les appareils se trouvent dans la plage autorisée et qu'il n'y a pas d'obstacle entre eux, une distance de fonctionnement allant jusqu'à 20 mètres (40 pieds) dans des conditions idéales.

3. Vérifiez la connexion du câble HDMI des deux côtés de l'émetteur et

du récepteur pour vous assurer qu'ils sont correctement branchés. Si tout ce qui précède a été vérifié et qu'aucune vidéo n'est encore affichée, veuillez contacter le support technique IOGEAR pour obtenir de l'aide.Garantie limitée Q. Tout est connecté, les voyants d'alimentation sont allumés pour les deux appareils, mais aucune vidéo sur l'écran vidéo. A. 1. Assurez-vous que le périphérique source vidéo et l'affichage vidéo sont allumés.

2. Vérifiez la connexion du câble HDMI des deux côtés de l'émetteur

et du récepteur pour vous assurer qu'ils sont correctement branchés.

3. Vérifiez la sélection d'entrée vidéo sur le périphérique d'affichage

vidéo et assurez-vous que le port d'entrée HDMI que vous avez sélectionné est le même que celui que vous avez réellement branché.

4. S'il n'y a toujours pas de vidéo après un certain temps, connectez le

périphérique source vidéo directement à l'écran avec un câble HDMI pour vous assurer qu'il n'y a aucun problème de compatibilité.

5. Si la connexion directe fonctionne, reconnectez tout et redémarrez

(débranchez puis rebranchez les câbles d'alimentation USB) l'émetteur et le récepteur et assurez-vous que les voyants d'alimentation et sans fil s'allument à la fois sur l'émetteur et le récepteur. Q: La vidéo scintille ou n'est pas stable sur l'affichage vidéo. A: 1. Vérifiez la distance et l'environnement; assurez-vous qu'aucun autre appareil sans fil avec un signal puissant n'est à proximité.

2. Modifiez l'emplacement de l'émetteur et du récepteur pour vous

assurer que les appareils se trouvent dans la plage autorisée et qu'il n'y a pas d'obstacle entre eux, une distance de fonctionnement allant jusqu'à 20 mètres (40 pieds) dans des conditions idéales.

3. Vérifiez la connexion du câble HDMI des deux côtés de l'émetteur et

du récepteur pour vous assurer qu'ils sont correctement branchés. Si tout ce qui précède a été vérifié et qu'aucune vidéo n'est encore affichée, veuillez contacter le support technique IOGEAR pour obtenir de l'aide. Renseignements sur la garantie Ce produit comporte une garantie limitée de 1 an. Pour connaître les modalités de cette garantie,veuillez aller à https://www.iogear.com/support/warranty Inscrivez-vous en ligne à https://www.iogear.com/register Renseignements importants sur le produit Modèle du produit___________________ Numéro de série___________________Contact NOUS SOMMES LÀ POUR VOUS AIDER! BESOIN D'AIDE POUR LA CONFIGURATION DE CE PRODUIT? Assurez-vous de:

1. Visiter www.iogear.com pour plus d'information sur le produit

2. Visiter www.iogear.com/support pour obtenir de l'aide et un

soutien technique en ligne IOGEAR https://iogear.custhelp.com support@iogear.com www.iogear.comRecommandation en matière d’interférence de la Federal Communications Commission Cet appareil respecte les limites des caractéristiques d'immunité des appareils numériques définies pour la classe B, conformément au chapitre 15 de la réglementation de la FCC. La conformité aux spécifications de cette classe offre une garantie acceptable contre les perturbations électromagnétiques dans les zones résidentielles. Toute modification apportée à cet appareil peut compromettre l’autorité de l’utilisateur à le faire fonctionner. Cet appareil génère, utilise et peut émettre de l'énergie radiofréquence. Il risque de parasiter les communications radio s'il n'est pas installé conformément aux instructions du fabricant. Cependant, rien ne garantit qu’il n’y ait aucune interférence dans une zone précise. Si cet appareil cause des perturbations électromagnétiques à la réception radio ou télé qui peuvent être déterminées en allumant et en éteignant celui-ci, il est recommandé que l’utilisateur essaie de corriger l’interférence en exécutant une ou plusieurs des mesures suivantes: - Réorienter ou relocaliser l’antenne de réception - Augmenter la distance entre l’appareil et le récepteur - Brancher l’appareil dans la prise d’un circuit différent de celui du récepteur - Communiquer avec le détaillant ou un technicien en radio/télé qualifié pour obtenir de l’aide Avertissement de la FCC: Toute modification non expressément approuvée par la partie responsable de la conformité peut compromettre l’autorité de l’utilisateur à faire fonctionner cet appareil. Conformité CE Cet appareil a été testé et est conforme aux directives de l’Union européenne suivantes: Capacité électromagnétique (2004/108/EC), Basse tension (2006/95/EC) et R&TTED (1999/5/EC). Déclaration de Conformité NOUS SOMMES LÀ POUR VOUS AIDER! BESOIN D'AIDE POUR LA CONFIGURATION DE CE PRODUIT? Assurez-vous de:

1. Visiter www.iogear.com pour plus d'information sur le produit

2. Visiter www.iogear.com/support pour obtenir de l'aide et un

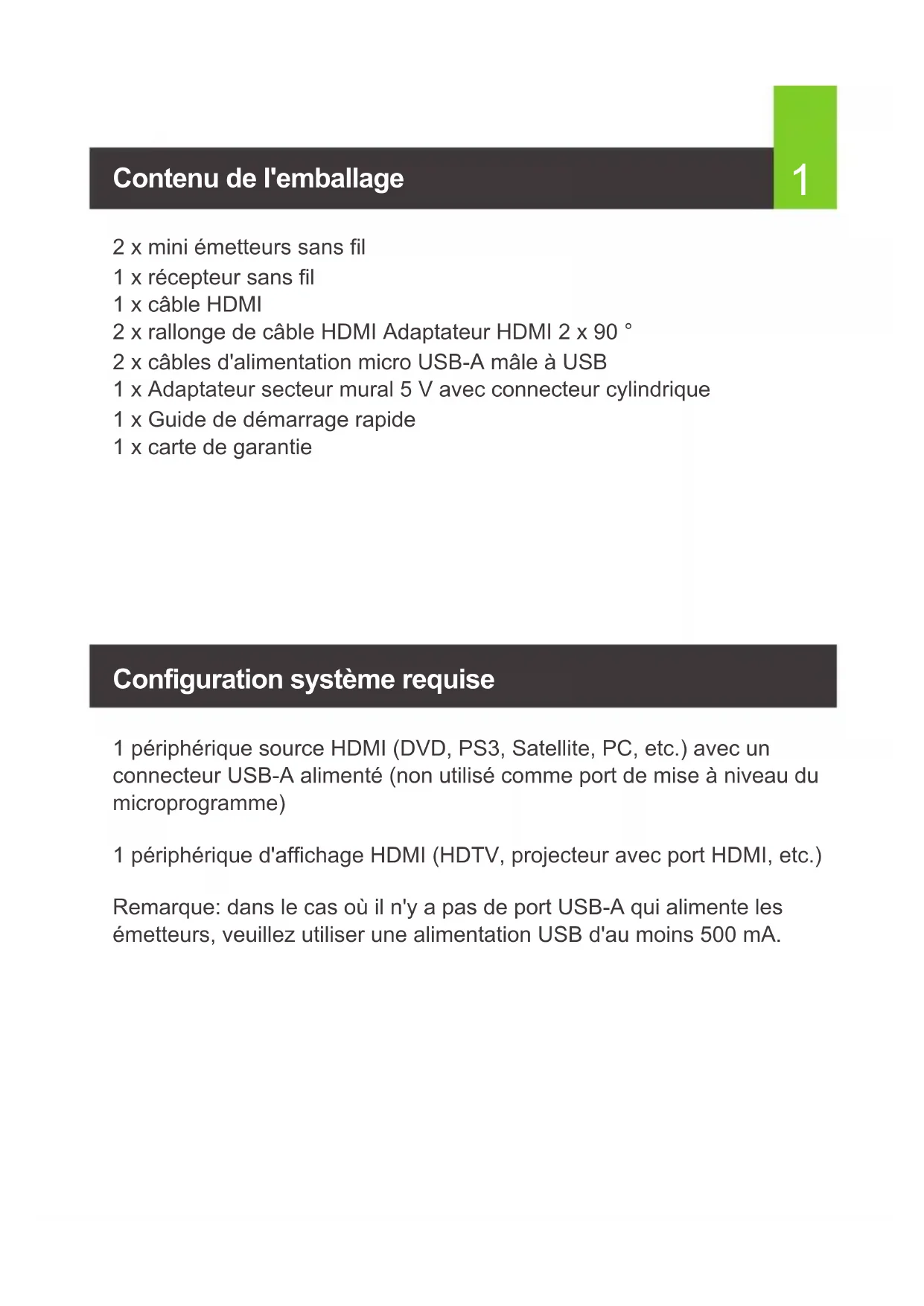

soutien technique en ligne IOGEAR https://iogear.custhelp.com support@iogear.com www.iogear.com1 2 x mini émetteurs sans fil 1 x récepteur sans fil 1 x câble HDMI 2 x rallonge de câble HDMI Adaptateur HDMI 2 x 90 ° 2 x câbles d'alimentation micro USB-A mâle à USB 1 x Adaptateur secteur mural 5 V avec connecteur cylindrique 1 x Guide de démarrage rapide 1 x carte de garantie Contenido del paquete 1 périphérique source HDMI (DVD, PS3, Satellite, PC, etc.) avec un connecteur USB-A alimenté (non utilisé comme port de mise à niveau du microprogramme) 1 périphérique d'affichage HDMI (HDTV, projecteur avec port HDMI, etc.) Remarque: dans le cas où il n'y a pas de port USB-A qui alimente les émetteurs, veuillez utiliser une alimentation USB d'au moins 500 mA. Requerimientos del SistemaD BA C
