MANUAL DE USUARIO GWHD101KIT IOGEAR

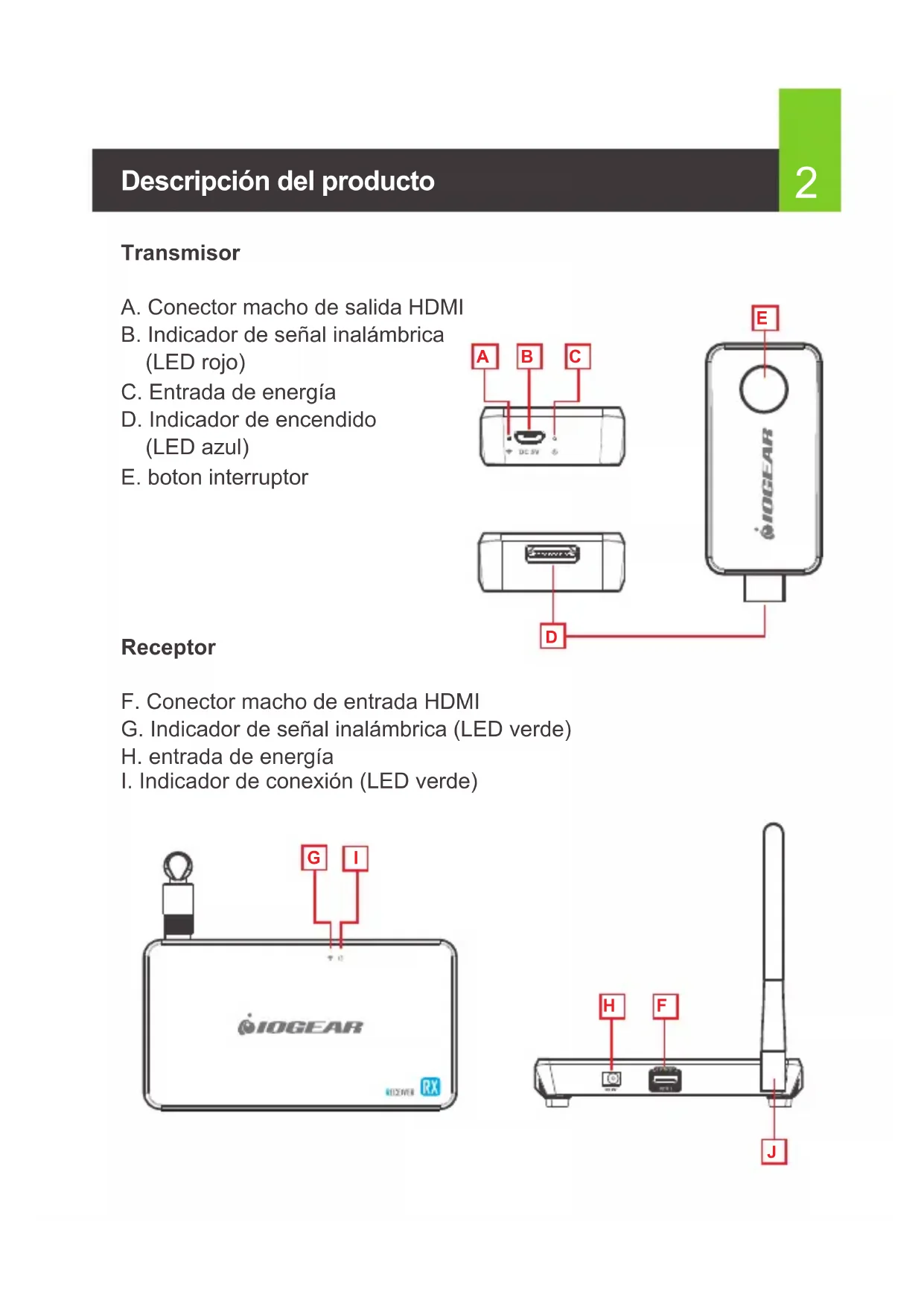

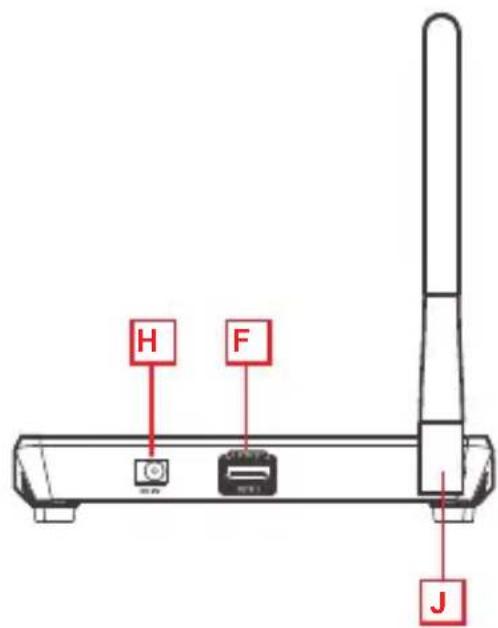

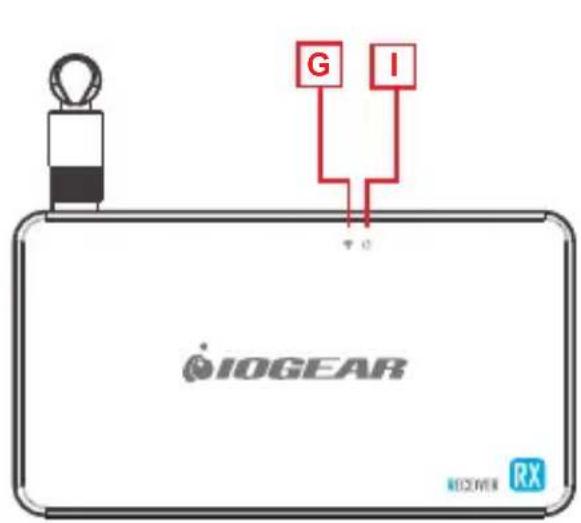

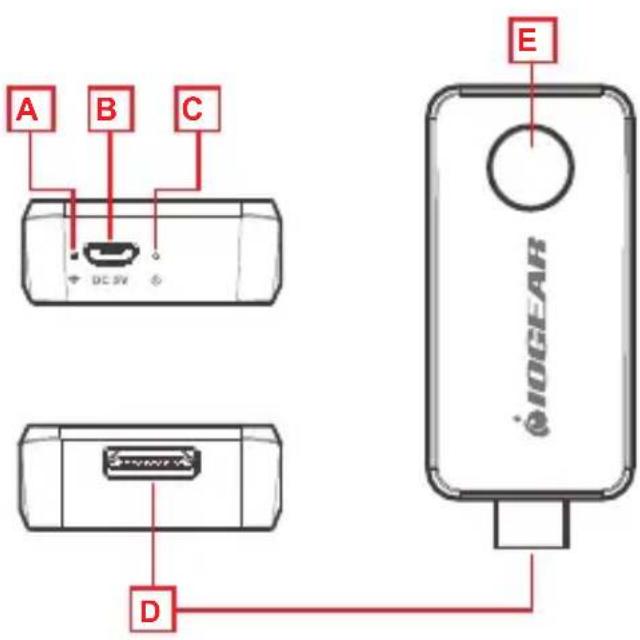

Transmisor A. Conector macho de salida HDMI B. Indicador de señal inalámbrica (LED rojo) C. Entrada de energía D. Indicador de encendido (LED azul) E. boton interruptor Receptor F. Conector macho de entrada HDMI G. Indicador de señal inalámbrica (LED verde) H. entrada de energía

I. Indicador de conexión (LED verde)

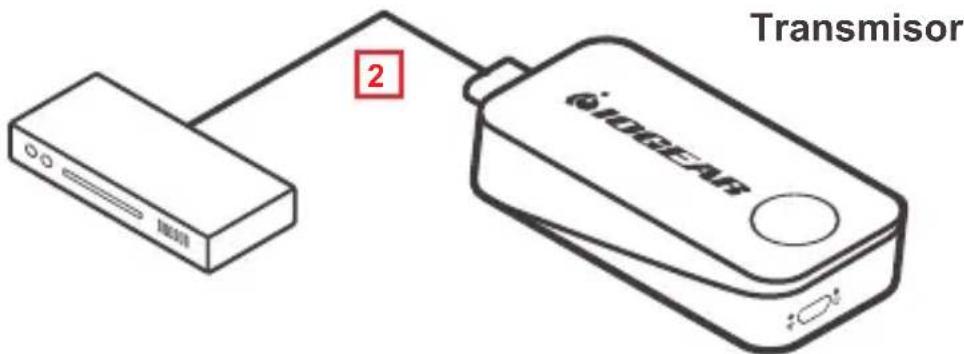

Descripción del producto2 Transmisor PASO 1 Encienda la fuente de video y la pantalla (TV o proyector). Asegúrese de que la fuente de entrada en su pantalla corresponde al puerto HDMI al que está conectado el transmisor. PASO 2 Inserte el transmisor en el puerto HDMI de su dispositivo de fuente de video. provisto y cambie la entrada de su TV a la fuente de entrada HDMI a la que está conectado. PASO 5 El LED de conexión (verde) se encenderá y se mostrará un mensaje en su TV / proyector indicando que está esperando la conexión. Después de aproximada- mente 30 segundos, el LED inalámbrico (verde) se encenderá el receptor, el LED de conexión en el receptor comenzará a parpadear una vez por segundo. El LED inalámbrico del transmisor (rojo) también parpadeará cada segundo. La conexión ya está establecida. El LED alrededor del botón del transmisor también cambiará de rojo a azul. Para conectar el siguiente transmisor al receptor, simplemente presione el botón del transmisor y el LED rojo se volverá azul y el LED del transmisor previamente conectado cambiará de LED azul a rojo, lo que indica que el transmisor está desconectado. PASO 6 El video de su dispositivo fuente ahora se duplicará en su TV / proyector. NOTA: Recomendamos que este dispositivo se use solo para la línea de visión ya que está diseñado como un dispositivo de corto alcance. Instalación del hardware

PASO 3 Use uno de los cables de carga USB para conectar el puerto micro USB del transmisor a un puerto tipo USB-A en el dispositivo fuente para obtener energía. En el caso poco frecuente de que el dispositivo fuente no tenga puerto USB, use un adaptador de alimentación USB de 5 V con un mínimo de salida de 500 mA (no incluido en el paquete). En este momento, tanto el LED de encendido (azul) como el LED inalámbrico (rojo) se iluminarán permanentemente y luego el LED inalámbrico (rojo) se apagará y volverá a encenderse, y ambos permanecerán encendidos. En caso de que el espacio alrededor del puerto HDMI sea demasiado estrecho o la posición sea demasiado incómoda y pueda causar un problema de conexión, use el extensor del cable HDMI o el adaptador HDMI de 90 grados incluido en el paquete para corregir este problema o para aumentar el espacio. PASO 4 Conecte el receptor a un puerto HDMI gratuito de su dispositivo de visualización de video (TV, proyector, etc.) usando el cable HDMIPASO 1 Encienda la fuente de video y la pantalla (TV o proyector). Asegúrese de que la fuente de entrada en su pantalla corresponde al puerto HDMI al que está conectado el transmisor. PASO 2 Inserte el transmisor en el puerto HDMI de su dispositivo de fuente de video.

provisto y cambie la entrada de su TV a la fuente de entrada HDMI a la que está conectado. PASO 5 El LED de conexión (verde) se encenderá y se mostrará un mensaje en su TV / proyector indicando que está esperando la conexión. Después de aproximada- mente 30 segundos, el LED inalámbrico (verde) se encenderá el receptor, el LED de conexión en el receptor comenzará a parpadear una vez por segundo. El LED inalámbrico del transmisor (rojo) también parpadeará cada segundo. La conexión ya está establecida. El LED alrededor del botón del transmisor también cambiará de rojo a azul. Para conectar el siguiente transmisor al receptor, simplemente presione el botón del transmisor y el LED rojo se volverá azul y el LED del transmisor previamente conectado cambiará de LED azul a rojo, lo que indica que el transmisor está desconectado. PASO 6 El video de su dispositivo fuente ahora se duplicará en su TV / proyector. NOTA: Recomendamos que este dispositivo se use solo para la línea de visión ya que está diseñado como un dispositivo de corto alcance. Instalación del hardware

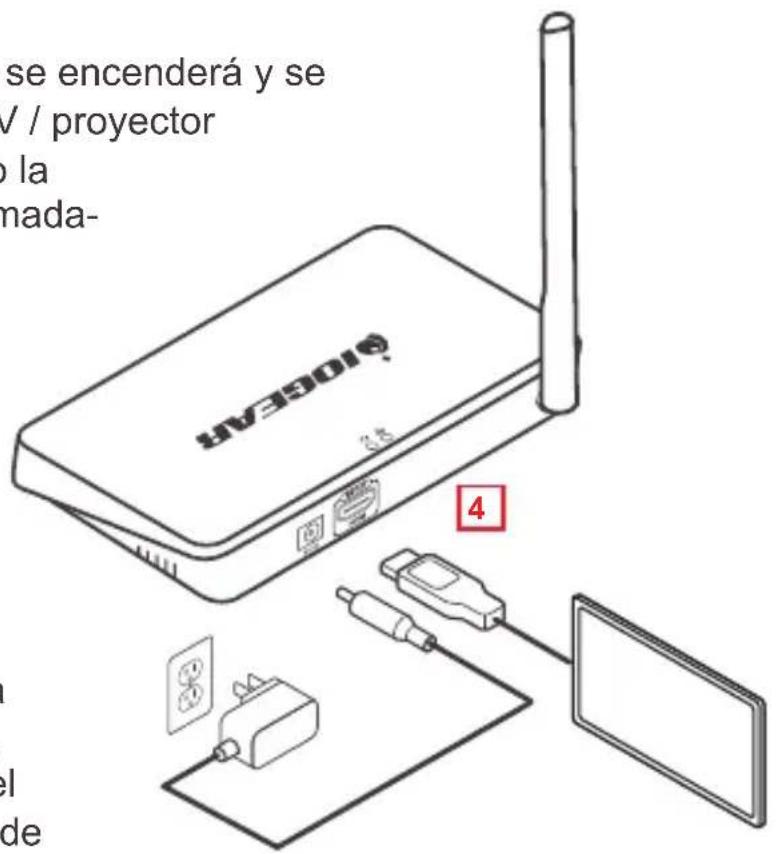

PASO 3 Use uno de los cables de carga USB para conectar el puerto micro USB del transmisor a un puerto tipo USB-A en el dispositivo fuente para obtener energía. En el caso poco frecuente de que el dispositivo fuente no tenga puerto USB, use un adaptador de alimentación USB de 5 V con un mínimo de salida de 500 mA (no incluido en el paquete). En este momento, tanto el LED de encendido (azul) como el LED inalámbrico (rojo) se iluminarán permanentemente y luego el LED inalámbrico (rojo) se apagará y volverá a encenderse, y ambos permanecerán encendidos. En caso de que el espacio alrededor del puerto HDMI sea demasiado estrecho o la posición sea demasiado incómoda y pueda causar un problema de conexión, use el extensor del cable HDMI o el adaptador HDMI de 90 grados incluido en el paquete para corregir este problema o para aumentar el espacio. PASO 4 Conecte el receptor a un puerto HDMI gratuito de su dispositivo de visualización de video (TV, proyector, etc.) usando el cable HDMI5 P: Todo está conectado, los LED de alimentación están encendidos para ambos dispositivos, pero no hay video en la pantalla de video. A: 1. Asegúrese de que la fuente de video y la pantalla de video estén encendidas.

2. Verifique la conexión del cable HDMI en ambos lados, tanto en el

transmisor como en el receptor, para asegurarse de que estén enchufados firme y completamente.

3. Verifique la selección de entrada de video en el dispositivo de

visualización de video, asegúrese de que el puerto de entrada HDMI que seleccionó sea el mismo que el que realmente conectó.

4. Si aún no hay video después de algún tiempo, conecte el dispositivo

fuente de video directamente a la pantalla de video con un cable HDMI para asegurarse de que no haya problemas de compatibilidad.

5. Si la conexión directa está funcionando, vuelva a conectar todo y

reinicie (desenchufe y vuelva a enchufar los cables de alimentación USB) tanto del transmisor como del receptor y asegúrese de que los LED de alimentación e inalámbricos se enciendan en el transmisor y el receptor. P: El video parpadea o no es estable en la pantalla de video. A: 1. Compruebe la distancia y el medio ambiente; asegúrese de que ningún otro dispositivo inalámbrico con una señal fuerte esté cerca. 2.Cambie la ubicación del transmisor y el receptor para asegurarse de que los dispositivos estén dentro del rango permitido y que no haya obstáculos entre ellos, la distancia de operación de hasta 40 pies en condiciones ideales.

3. Verifique la conexión del cable HDMI en ambos lados tanto en el

transmisor como en el receptor para asegurarse de que estén enchufados firmemente. Si se ha verificado todo lo anterior y todavía no se muestra ningún video, comuníquese con el Soporte Técnico de IOGEAR para obtener más ayuda. Preguntas FrecuentesP: Todo está conectado, los LED de alimentación están encendidos para ambos dispositivos, pero no hay video en la pantalla de video. A: 1. Asegúrese de que la fuente de video y la pantalla de video estén encendidas.

2. Verifique la conexión del cable HDMI en ambos lados, tanto en el

transmisor como en el receptor, para asegurarse de que estén enchufados firme y completamente.

3. Verifique la selección de entrada de video en el dispositivo de

visualización de video, asegúrese de que el puerto de entrada HDMI que seleccionó sea el mismo que el que realmente conectó.

4. Si aún no hay video después de algún tiempo, conecte el dispositivo

fuente de video directamente a la pantalla de video con un cable HDMI para asegurarse de que no haya problemas de compatibilidad.

5. Si la conexión directa está funcionando, vuelva a conectar todo y

reinicie (desenchufe y vuelva a enchufar los cables de alimentación USB) tanto del transmisor como del receptor y asegúrese de que los LED de alimentación e inalámbricos se enciendan en el transmisor y el receptor. P: El video parpadea o no es estable en la pantalla de video. A: 1. Compruebe la distancia y el medio ambiente; asegúrese de que ningún otro dispositivo inalámbrico con una señal fuerte esté cerca. 2.Cambie la ubicación del transmisor y el receptor para asegurarse de que los dispositivos estén dentro del rango permitido y que no haya obstáculos entre ellos, la distancia de operación de hasta 40 pies en condiciones ideales.

3. Verifique la conexión del cable HDMI en ambos lados tanto en el

transmisor como en el receptor para asegurarse de que estén enchufados firmemente. Si se ha verificado todo lo anterior y todavía no se muestra ningún video, comuníquese con el Soporte Técnico de IOGEAR para obtener más ayuda. Garantía limitada Información sobre la garantía Este producto está protegido por una garantía limitada de 1 año. Para los términos y condiciones de la garantía, visite https://www.iogear.com/support/warranty Registre el producto en línea en https://www.iogear.com/register Información importante sobre el producto Modelo___________________ Número de serie___________________Contacto ¡ESTAMOS AQUÍ PARA AYUDARLE! ¿NECESITA AYUDA CON ESTE PRODUCTO? Asegúrese de:

1. Visitar www.iogear.com para más información sobre nuestros

2. Visitar www.iogear.com/support para ayuda en directo y

soporte técnico sobre el producto IOGEAR https://iogear.custhelp.com support@iogear.com www.iogear.comDeclaración de Interferencia de la Comisión Federal de Comunicaciones Este equipo ha sido probado y cumple con los límites para un servicio digital de Clase B, de acuerdo con la Parte 15 de las Normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable frente a interferencias perjudiciales en entornos residenciales. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala o utiliza de forma adecuada según las instrucciones, puede provocar interferencias perjudiciales para las comunicaciones de radio. Sin embargo, no se garantiza que las interferencias no se den en una instalación en particular. Si este equipo causara interferencias perjudiciales en la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo el equipo, se ruega al usuario que intente corregir la interferencia mediante una o varias de las siguientes medidas:

• Vuelva a orientar o ubicar la antena receptora.

• Aumente la distancia de separación entre el equipo y el receptor.

• Conecte el equipo a la salida d¬e un circuito diferente al que se encuentra conectado el receptor.

• Consulte con su establecimiento de compra o con el representante de servicios para obtener más sugerencias. Advertencia FCC: Cualquier cambio o modificación que no esté expresa- mente aprobada por la parte responsable del cumplimiento podría invalidar la autoridad del usuario para operar este equipo. Cumplimiento CE Este dispositivo ha sido probado y cumple con las directivas de la Unión Europea siguientes: Capacidad electromagnét ca (2004/108/CE), baja tensión (2006/95/EC) y R & TTED (1999/5/CE). Información de Conformidad
