MPG Sekira 100R - Unite Centrale MSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier d'ordinateur (Unité Centrale)
Marque	MSI
Modèle	MPG Sekira 100R
Dimensions (L x P x H)	215 x 420 x 473 mm
Matériau principal	Acier et verre trempé
Couleur	Noir
Formats de carte mère supportés	ATX, Micro-ATX, Mini-ITX
Baies de stockage	2 x SSD 2,5" ; 2 x combinées 3,5"/2,5"
Ventilateurs préinstallés	Avant : 3 x 120 mm ARGB ; Arrière : 1 x 120 mm ARGB
Panneau d'E/S avant	1 x USB 3.2 Gen 2 Type-C, 2 x USB 3.2 Gen 1 Type-A, prise microphone, prise audio, bouton d'alimentation, réinitialisation, indicateur d'alimentation
Support de radiateur	Compatible watercooling (vis fournies pour radiateur)
Alimentation	Support bloc d'alimentation ATX standard
Fonctions principales	Fenêtre latérale en verre trempé, gestion des câbles, éclairage ARGB
Entretien et nettoyage	Nettoyer régulièrement les filtres à poussière avec un chiffon doux
Sécurité	Précautions contre les décharges électrostatiques lors de l'installation
Pièces détachées et réparabilité	Contacter le support MSI pour les pièces de rechange
Informations générales	Notice de 28 pages disponible en téléchargement

FOIRE AUX QUESTIONS - MPG Sekira 100R MSI

Comment installer la carte mère dans le boîtier MSI MPG Sekira 100R ?

Retirez le panneau latéral gauche. Placez la carte mère sur les entretoises correspondant au format (ATX, Micro-ATX ou Mini-ITX). Fixez-la avec les vis fournies (M3.5 mm). Connectez les câbles du panneau avant selon le schéma de la notice.

Quels sont les formats de carte mère supportés ?

Le boîtier supporte les formats ATX, Micro-ATX et Mini-ITX.

Combien de ventilateurs sont préinstallés ?

Le MSI MPG Sekira 100R est livré avec 3 ventilateurs ARGB de 120 mm à l'avant et 1 ventilateur ARGB de 120 mm à l'arrière.

Comment ouvrir le panneau latéral en verre ?

Dévissez les vis à main situées à l'arrière du panneau latéral en verre. Tirez doucement le panneau vers l'arrière puis soulevez-le pour le retirer. Attention : le verre est fragile.

Quelle est la longueur maximale de carte graphique supportée ?

La longueur maximale de la carte graphique n'est pas spécifiée dans la notice, mais pour un boîtier de cette taille, elle supporte généralement les cartes jusqu'à 340 mm environ. Vérifiez l'espace disponible.

Comment installer un SSD ou un disque dur ?

Pour un SSD 2,5", fixez-le sur un plateau SSD fourni et vissez-le. Pour un disque dur 3,5", utilisez un plateau combiné. Insérez le plateau dans la baie correspondante et fixez-le.

Le boîtier est-il compatible avec le watercooling ?

Oui, des vis pour radiateur de refroidissement à eau (type #6-32 5mm) sont fournies. Vous pouvez installer un radiateur à l'avant ou au-dessus selon l'espace disponible.

Comment connecter les câbles du panneau avant ?

Référez-vous au schéma de la notice. Branchez les connecteurs (alimentation, reset, LED, USB, audio) sur les broches correspondantes de la carte mère. Les câbles sont étiquetés.

Quel type d'alimentation est recommandé ?

Le boîtier accepte un bloc d'alimentation ATX standard. Installez-le dans la partie inférieure, ventilateur vers le bas, et fixez-le avec les vis fournies.

Où puis-je trouver la notice complète ?

La notice complète (28 pages) est disponible en téléchargement gratuit sur le site notice-facile.com au format PDF.

MODE D'EMPLOI MPG Sekira 100R MSI

Caractéristiques du boîtier 5

Vue de face et de côté 6

Panneau E/S 7

Installation du SSD et du disque dur 8

Ouverture du couvercle supérieur, latéral gauche et droit ____ 9

Installation de la carte mère 10

Connexion des câbles 11

Installation de la carte graphique 12

Installation du bloc d'alimentation 13

Accessoires

Étlement		Nom / Quantité	Utilisé pour
		Câble répartiteur de ventilateur 1 à 3 x1	Connector 3 ventila-teurs
_YTWH		Attaches de câble x6	Gestion des câbles
		Visa M35 mm x17	Carte mère / SSO
		Visa #6-325 mm x8	Radiateur de refroidissement à eau

Caractéristiques

	MPO SEKIRA 100R	MPO SEKIRA 100P
Préinstallé	Avant : 3 x ventilateurs ARGB de 120 mmArrière : 1 x ventilateur ARGB de 120 mm	Avant : 3 x ventilateurs noir de 120 mmArrière : 1 x ventilateur noir de 120 mm
Dimensions (mm)	420(P) x 215(L) x 473(H)
Support carte mère	ATX /Micro-ATX / Mini-ITX
Balesde stockage	2 x plateaux SSD 2,5"2 x plateaux combinés 3,5" + 2,5"
Panneau E/S	1 x bouton d'alimentation1 x bouton de réinitialisation1 x indicateur d'alimentation1 x port USB 3.2 Gen 2 Type-C2 x ports USB3.2 Gen 1 Type-A1 x prise d'entrée microphone1 x prise de sortie audio

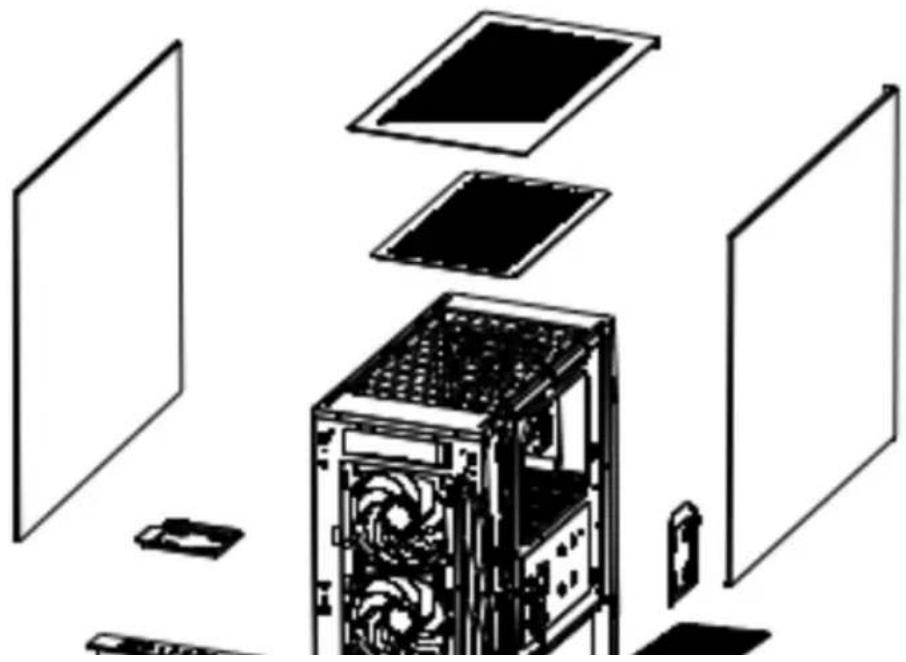

Caractéristiques du boîtier

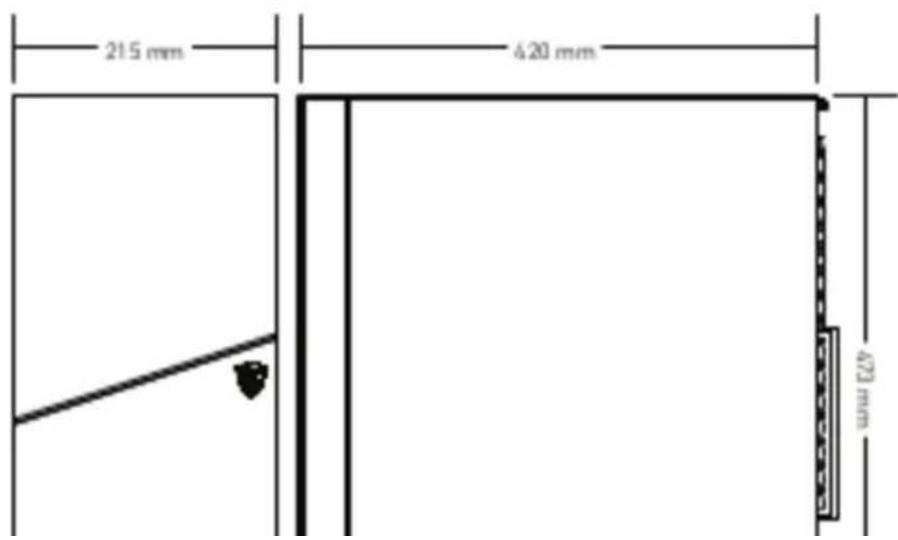

Vue de face et de côté

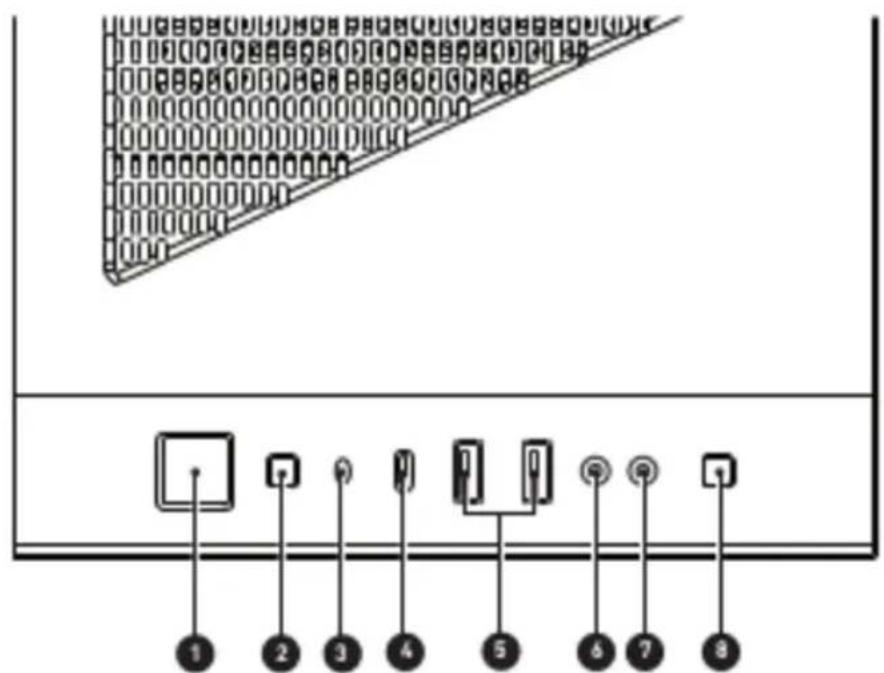

Panneau E/S

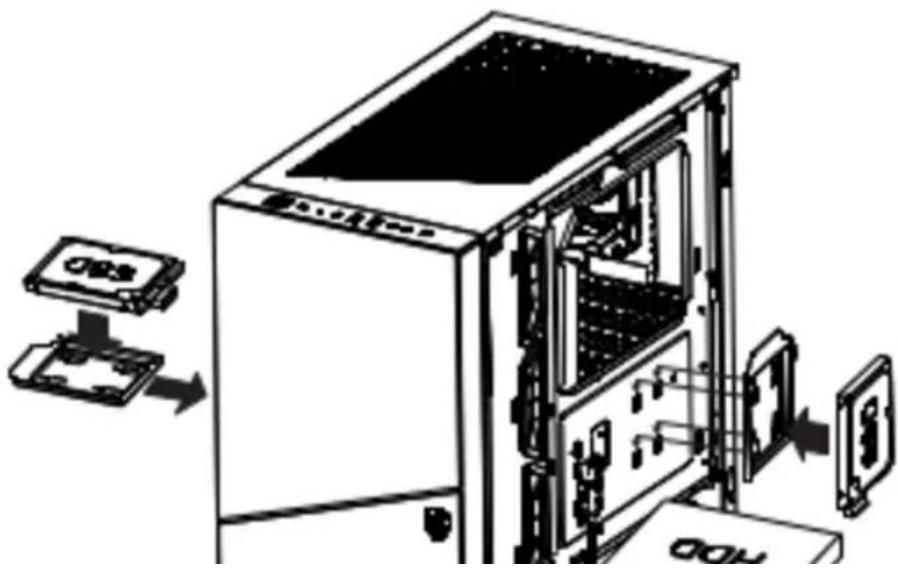

Installation du SSD et du disque dur

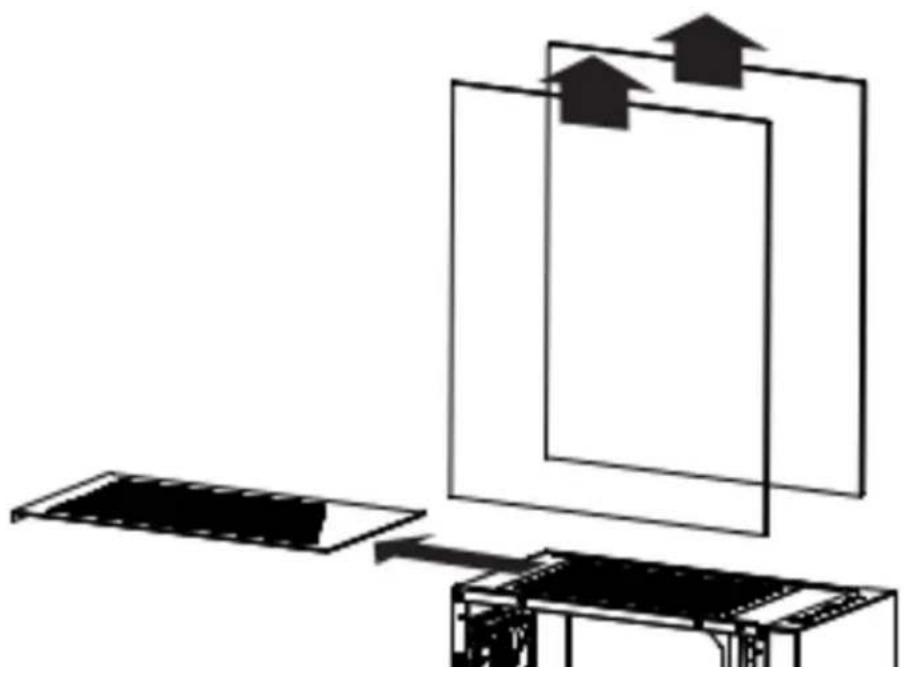

Ouverture du couvercle supérieur, latéral gauche et droit

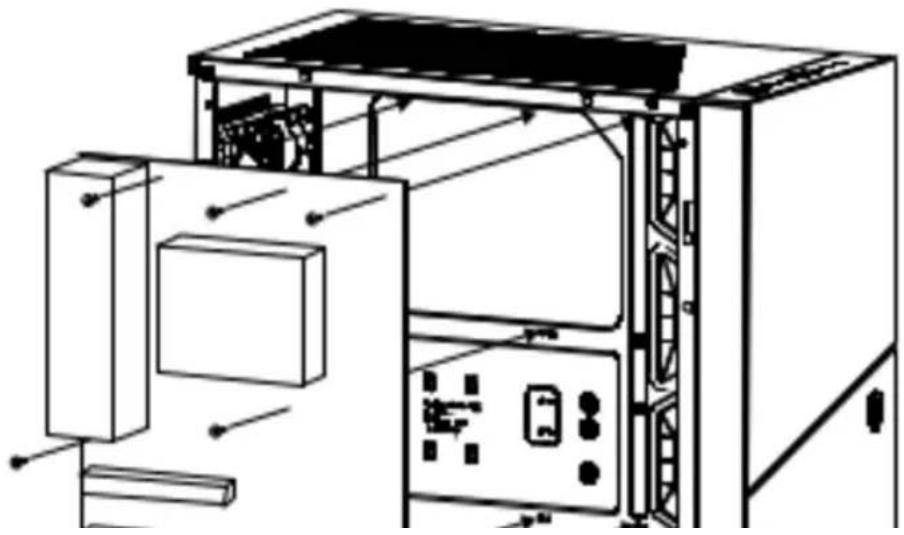

Installation de la carte mère

Connexion des câbles

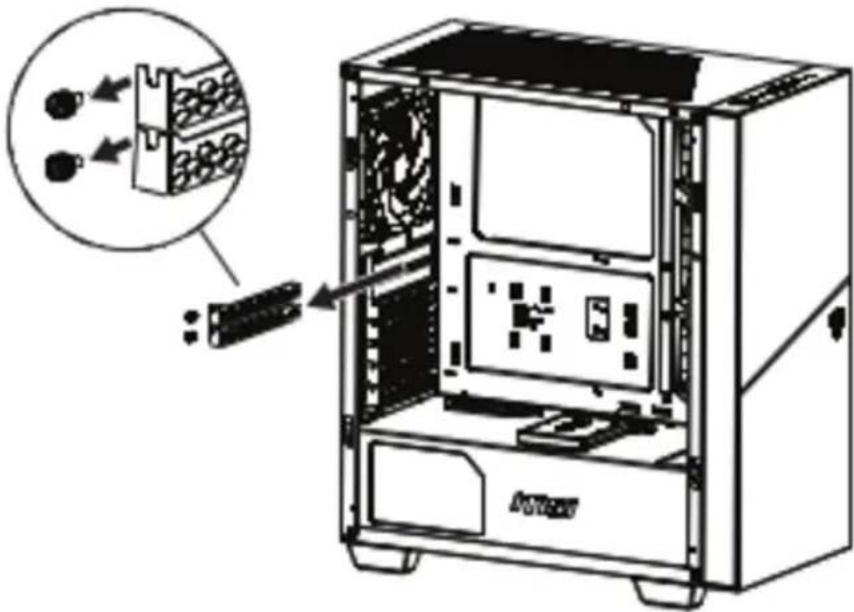

Installation de la carte graphique

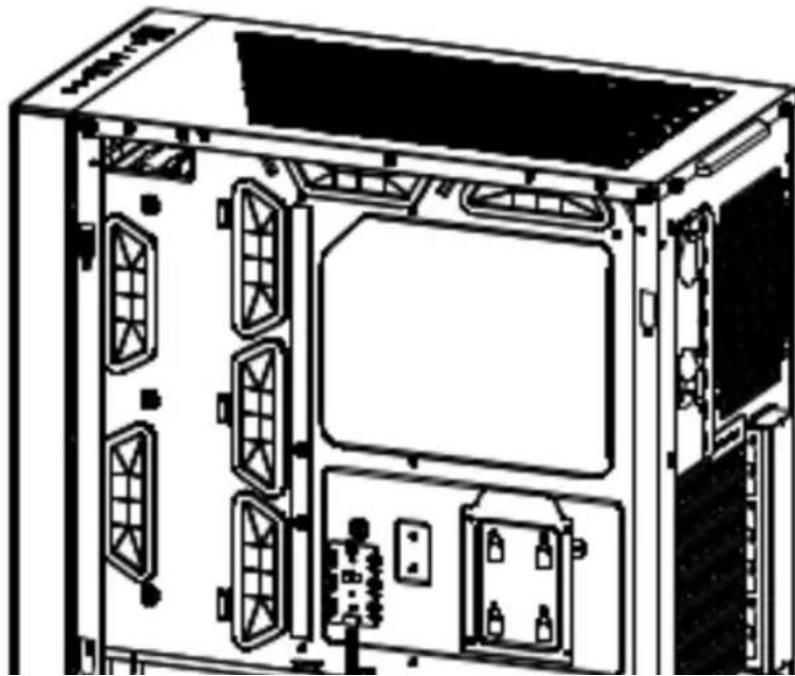

Installation du bloc d'alimentation
