PDU3XEVSR6L230B - Multiprise Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multiprise (PDU) commutative triphasée, format 0U
Marque	Tripp Lite
Modèle	PDU3XEVSR6L230B
Tension d'entrée	380 à 415 V (triphasée)
Tension de sortie	380 à 415 V (triphasée)
Courant d'entrée maximal	24 A
Type de prise d'entrée	L22-30P
Nombre de sorties	30 (24 x C13 + 6 x C19)
Types de sorties	24 x IEC C13, 6 x IEC C19
Disjoncteurs	6 bipolaires, 20 A chacun
Longueur du câble d'alimentation	1,8 m
Montage	Sans outil (boutons) ou avec supports de montage inclus, compatible baies standard
Affichage	Écran tactile ACL pour la surveillance
Gestion réseau	Interface Ethernet RJ45, SNMP, navigateur Web, Telnet
Fonctions de surveillance	Phase d'entrée (courant/tension), bancs de charge, sorties individuelles, environnement (via capteurs E2)
Fonctions de commutation	Commutation à distance des sorties via réseau
Protection	Disjoncteurs réarmables (bouton-poussoir)
Sécurité	Utilisation intérieure, mise à la terre obligatoire, installation par technicien qualifié
Entretien	Aucune pièce réparable par l'utilisateur
Garantie	2 ans limitée

FOIRE AUX QUESTIONS - PDU3XEVSR6L230B Tripp Lite

Comment installer la PDU PDU3XEVSR6L230B ?

Fixez les supports de montage fournis à l'aide des vis incluses, puis montez la PDU sur un rail vertical de votre baie. Pour un montage sans outil, utilisez les boutons de montage préinstallés en les insérant dans les fentes du bâti. L'installation doit être réalisée par un technicien qualifié conformément au Code national de l'électricité.

Quelle est la tension d'alimentation requise ?

La PDU fonctionne en triphasé avec une tension d'entrée de 380 à 415 V. Elle est équipée d'une fiche L22-30P. Branchez-la sur une prise adaptée protégée par un disjoncteur de calibre approprié.

Comment configurer l'adresse IP de la PDU ?

Par défaut, la PDU utilise le serveur DHCP pour obtenir une adresse IP dynamique. Vous pouvez aussi définir une adresse statique via l'écran tactile ACL ou l'interface de configuration (port RJ45 ou USB). Consultez le guide de la plateforme LX sur le site de Tripp Lite.

Que faire si un disjoncteur se déclenche ?

Débranchez l'équipement en surcharge, puis insérez un tournevis à tête plate dans la fente de réinitialisation du disjoncteur pour le réarmer. La charge totale ne doit pas dépasser 24 A par phase ni la charge nominale des sorties individuelles.

Puis-je surveiller la consommation électrique à distance ?

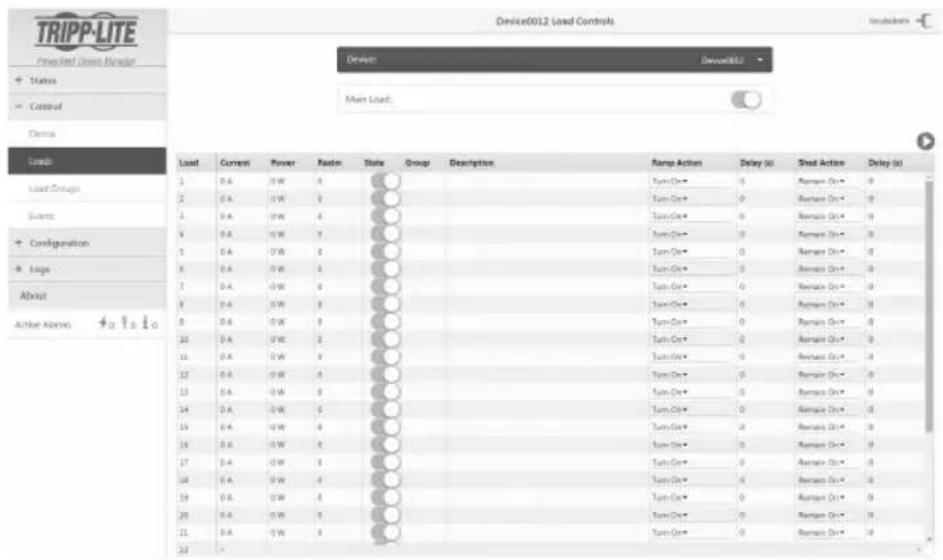

Oui, via l'interface réseau (Ethernet) en utilisant un navigateur Web, Telnet ou SNMP. L'écran tactile ACL affiche également les mesures de courant, tension et puissance par phase, par banc et par sortie.

Quels types de prises sont disponibles ?

La PDU dispose de 24 prises IEC C13 et 6 prises IEC C19, toutes triphasées. Chaque sortie peut être commutée individuellement à distance.

Comment fixer les cordons d'alimentation pour éviter qu'ils ne se débranchent ?

Utilisez les lances de pont situées près de chaque prise et les attaches de câble fournies. Vous pouvez aussi employer les manchons en plastique C14 et C20 inclus pour verrouiller les fiches C13 et C19 dans les prises.

La PDU protège-t-elle contre les surtensions ?

Non, cette PDU est une unité de distribution d'énergie uniquement. Elle ne fournit aucune protection contre les surtensions ou le bruit de ligne. Utilisez un parasurtenseur en amont si nécessaire.

Quelle est la longueur du câble d'alimentation ?

Le câble d'alimentation mesure 1,8 mètres. Si une longueur différente est nécessaire, contactez Tripp Lite pour des options personnalisées.

Où trouver le numéro de série et l'adresse MAC ?

L'adresse MAC (format 000667xxxxx) et le numéro de série sont imprimés sur une étiquette apposée sur le boîtier de la PDU. Ils sont également accessibles via l'écran tactile ACL dans le menu Réseau.

MODE D'EMPLOI PDU3XEVSR6L230B Tripp Lite

Manuel de l'utilisateur

Unités de distribution de l'énergie 0U commutables triphasées

(Mesures de phases, de bancs et de sorties*)

MODÈLES

SURVEILLÉS DE

NUMÉRO

208 V

DE SÉRIE

PDU3EVN3L2130 AG-00B9

PDU3EVN10L2130 AG-00B9

PDU3EVN3L2120 AG-00B8

PDU3EVN6L2120 AG-00B8

PDU3EVN10L2120 AG-00B8

PDU3EVN6L2130 AG-00B9

MODÈLES

COMMUTÉS DE

NUMÉRO

208 V

DE SÉRIE

PDU3EVSR6G60A AG-0094

PDU3EVSR6H50A AG-0094

MODÈLES

SURVEILLÉS DE

NUMÉRO

200 À 240 V

DE SÉRIE

*Varie selon le produit.

English 1 • Español 18 • Русский 52

D'excellence

Industrielle

Droits d'auteur © 2018 Tripp Lite. Tous droits réservés.

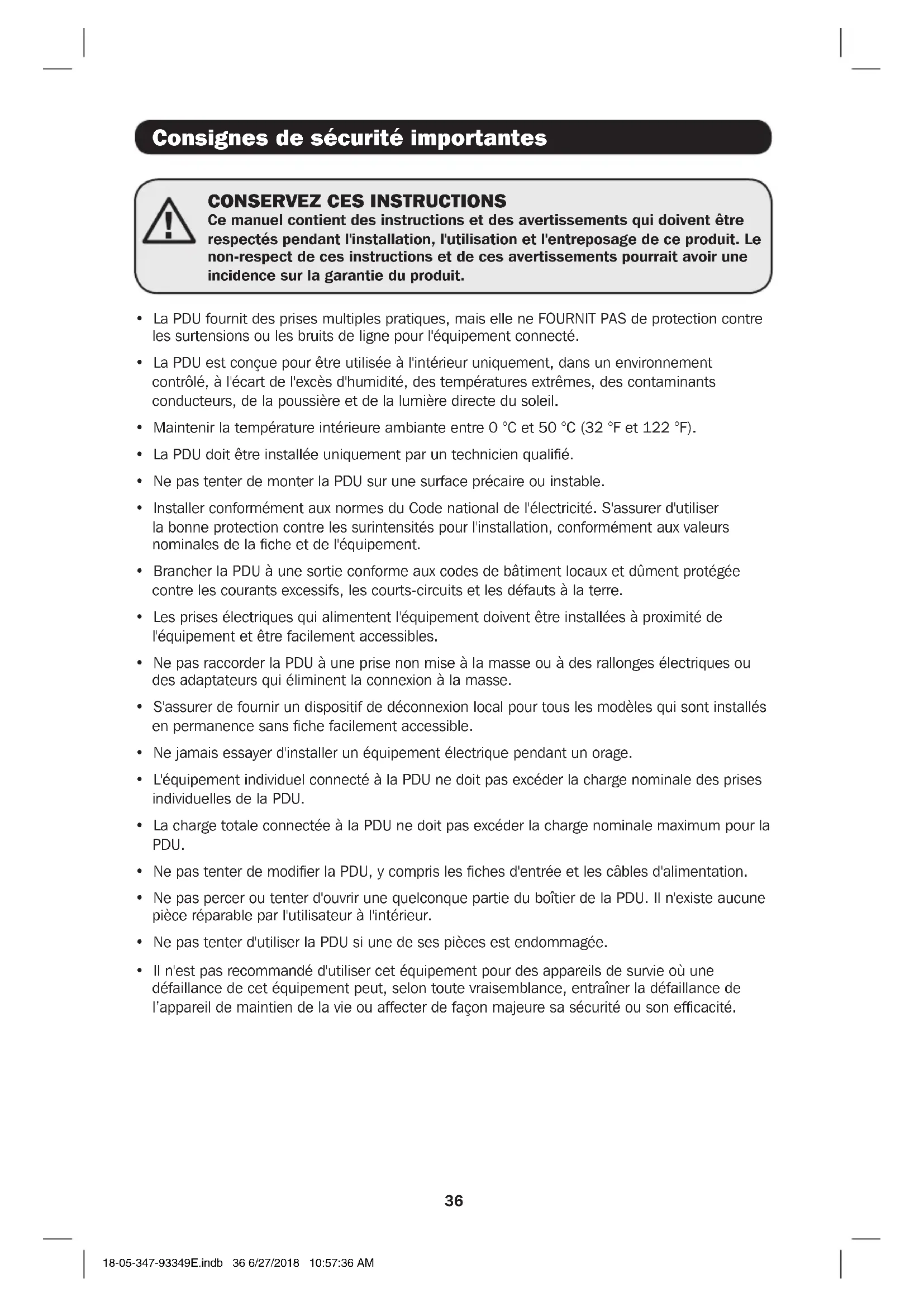

Consignes de sécurité importantes

CONSERVEZ CES INSTRUCTIONS

Ce manuel contient des instructions et des avertissements qui doivent être respectés pendant l'installation, l'utilisation et l'entreposage de ce produit. Le non-respect de ces instructions et de ces avertissements pourrait avoir une incidence sur la garantie du produit.

• La PDU fournit des prises multiples pratiques, mais elle ne FOURNIT PAS de protection contre les surtensions ou les bruits de ligne pour l'équipement connecté.
• La PDU est conçue pour être utilisée à l'intérieur uniquement, dans un environnement contrôlé, à l'écart de l'excès d'humidité, des températures extrêmes, des contaminants conducteurs, de la poussière et de la lumière directe du soleil.
• Maintenir la température intérieure ambiante entre 0 °C et 50 °C (32 °F et 122 °F).
• La PDU doit être installée uniquement par un technicien qualifié.
• Ne pas tenter de monter la PDU sur une surface précaire ou instable.
• Installer conformément aux normes du Code national de l'électricité. S'assurer d'utiliser la bonne protection contre les surintensités pour l'installation, conformément aux valeurs nominales de la fiche et de l'équipement.
• Brancher la PDU à une sortie conforme aux codes de bâtiment locaux et dûment protégée contre les courants excessifs, les courts-circuits et les défauts à la terre.
• Les prises électriques qui alimentent l'équipement doivent être installées à proximité de l'équipement et être facilement accessibles.
• Ne pas raccorder la PDU à une prise non mise à la masse ou à des rallonges électriques ou des adaptateurs qui éliminent la connexion à la masse.
• S'assurer de fournir un dispositif de déconnexion local pour tous les modèles qui sont installés en permanence sans fiche facilement accessible.
• Ne jamais essayer d'installer un équipement électrique pendant un orage.
• L'équipement individuel connecté à la PDU ne doit pas excéder la charge nominale des prises individuelles de la PDU.
• La charge totale connectée à la PDU ne doit pas excéder la charge nominale maximum pour la PDU.
• Ne pas tenter de modifier la PDU, y compris les fiches d'entrée et les câbles d'alimentation.
• Ne pas percer ou tenter d'ouvrir une quelconque partie du boîtier de la PDU. Il n'existe aucune pièce réparable par l'utilisateur à l'intérieur.
• Ne pas tenter d'utiliser la PDU si une de ses pièces est endommagée.
• Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité.

Installation

Montage de la PDU

Remarque : Les illustrations peuvent différer de votre modèle de PDU. Quelle que soit la configuration, l'utilisateur doit déterminer l'aptitude du matériel et des procédures avant de procéder au montage. La PDU et le matériel inclus sont conçus pour les bâtis et les boîtiers pour bâtis communs et peuvent ne pas être appropriés pour toutes les applications. Les configurations de montage exactes peuvent varier. Les vis pour fixer les supports de montage à la PDU sont incluses. Utiliser uniquement les vis fournies par le fabricant ou leur équivalent exact.

Remarque : Les boutons de montage sont préinstallés sur le PDU pour un montage sans outils.

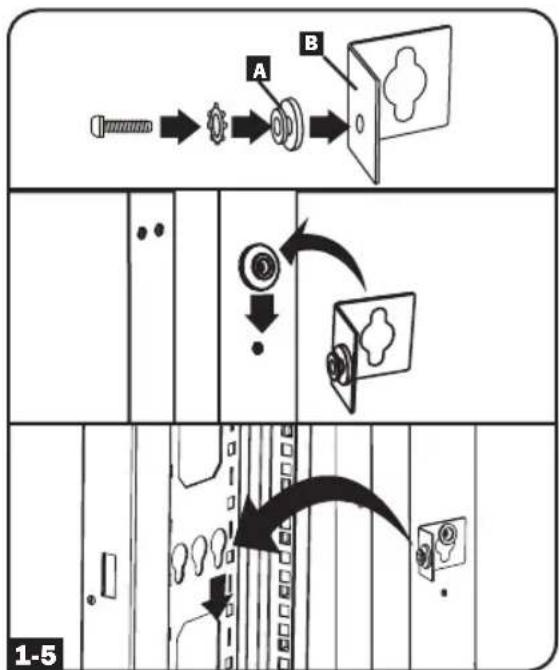

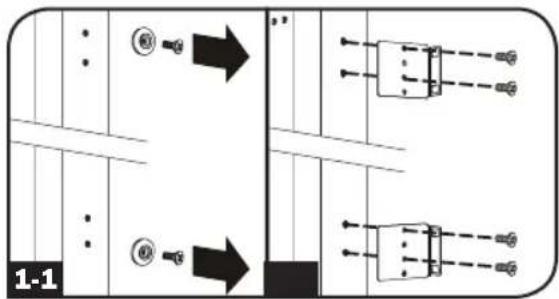

Pour fixer les supports de montage à la PDU, enlever les boutons de montage.

Fixer les supports de montage à la PDU en utilisant les vis incluses.

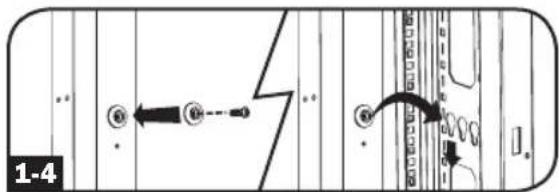

Fixer le PDU à un rail vertical dans votre montage en baie ou en armoire. (Utiliser le matériel de montage fourni avec votre montage en baie ou en armoire pour fixer les supports de montage au rail.)

Pour réinstaller les boutons de montage pour un montage sans outils, retirer les supports de montage, puis installer les boutons de montage sur la PDU. Placer la PDU dans la position désirée dans le boîtier pour bâti, aligner les boutons avec les fentes de montage du bâti et glisser la PDU en position.

Remarque : S'assurer d'insérer les 2 boutons dans le trou supérieur à chaque extrémité de la PDU ou dans le trou inférieur à chaque extrémité de la PDU.

Pour installer la PDU avec ses sorties faisant face à l'arrière du bâti, utiliser l'accessoire PDUMVROTATEBRKT inclus. Fixer tout d'abord le bouton de montage A A au support en V B en utilisant la vis et la rondelle incluses. Utiliser ensuite la fente de montage pour bouton pour fixer le support à la PDU et le bouton de montage pour fixer la PDU au bâti. Le support repositionne efficacement les supports de montage, permettant aux sorties de la PDU de faire face à l'arrière du bâti.

Installation

Raccordement de la PDU

2-1 Chaque modèle est équipé de 1 à 8 prises d'entrée différentes.

L15-20P L15-30P L21-20P L21-30P L22-30P CS8365C de

IEC 309 de 30 A bleu (3P + T)

IEC 309 de 60 A bleu (3P + T)

IEC 309 de 32 A rouge (3P + N + T)

Hubbell

IEC 309 de 63 A rouge (3P + N + T)

Modèles surveillés de 208 V Fiche d'entrée		Ampérage d'entrée maximum (limité par le cordon et la fiche d'entrée)	Gammé de tension d'entrée	Gammé de tension de sortie	Disjoncteurs	Longueur du câble de raccordement	Sorties
PDU3EVN3L2130 L21	-30P 24 A 208 V	208 V			3 x bipolaire, section nominale de 20 A	0,9 m	36 x C13; 6 x C19; 3 x 5-15/20R
PDU3EVN10L2130 L21	-30P 24 A 208 V	208 V			3 x bipolaire, section nominale de 20 A	3 m	36 x C13; 6 x C19; 3 x 5-15/20R
PDU3EVN3L2120 L21	-20P 16 A 208 V	208 V S/O 0,9 m					36 x C13; 6 x C19; 3 x 5-15/20R
PDU3EVN6L2120 L21	-20P 16 A 208 V	208 V S/O 1,8 m					36 x C13; 6 x C19; 3 x 5-15/20R
PDU3EVN10L2120 L21	-20P 16 A 208 V	208 V S/O 3 m					36 x C13; 6 x C19; 3 x 5-15/20R
PDU3EVN6L2130 L21	-30P 24 A 208 V	208 V			3 x bipolaire, section nominale de 20 A	1,8 m	36 x C13; 6 x C19; 3 x 5-15/20R
Modèles commutés de 208 V Fiche d'entrée		Ampérage d'entrée maximum (limité par le cordon et la fiche d'entrée)	Gammé de tension d'entrée	Gammé de tension de sortie	Disjoncteurs	Longueur du câble de raccordement	Sorties
PDU3EVSR6G60A	IEC 309 de 60 A bleu (3P + E); IP44	45 A 208 V	208 V		6 x peu encombrant avec verrouillage de sécurité, bipolaire, magnétique, section nominale	1,8 m	6 x C13; 12 x C19
PDU3EVSR6H50A Hubbell CS8365C 40 A		208 V 208 V			6 x peu encombrant avec verrouillage de sécurité, bipolaire, magnétique, section nominale	1,8 m	6 x C13; 12 x C19

Installation

Modèles surveillés de 200 à 240 V Fiche	d'entrée	Ampérage d'entrée maximum (limité par le cordon et la fiche d'entrée)	Gamm de tension d'entrée	Gamm de tension de sortie	Disjoncteurs	Longueur du câble de raccordement	Sorties
PDU3EVN6G30B	IEC 309 30 A bleu (3P + T); IP44	24 A	200 à 240 V	200 à 240 V	3 x bipolaire, section nominale de 20 A	1,8 m	42 x C13; 6 x C19
PDU3EVN10G30B	IEC 309 30 A bleu (3P + T); IP44	24 A	200 à 240 V	200 à 240 V	3 x bipolaire, section nominale de 20 A	3 m	42 x C13; 6 x C19
PDU3EVN3G60B	IEC 309 de 60 A bleu (3P + T); IP44	35 A	200 à 240 V	200 à 240 V	3 x bipolaire, section nominale de 20 A	0,9 m	42 x C13; 6 x C19
PDU3EVN6G60B	IEC 309 de 60 A bleu (3P + T); IP44	35 A	200 à 240 V	200 à 240 V	3 x bipolaire, section nominale de 20 A	1,8 m	42 x C13; 6 x C19
PDU3EVN10G60B	IEC 309 de 60 A bleu (3P + T); IP44	35 A	200 à 240 V	200 à 240 V	3 x bipolaire, section nominale de 20 A	3 m	42 x C13; 6 x C19
PDU3EVN3H50B Hubbell CS8365C 35 A			200 à 240 V	200 à 240 V	3 x bipolaire, section nominale de 20 A	0,9 m	42 x C13; 6 x C19
PDU3EVN6H50B Hubbell CS8365C 35 A			200 à 240 V	200 à 240 V	3 x bipolaire, section nominale de 20 A	1,8 m	42 x C13; 6 x C19
PDU3EVN6H50BA Hubbell CS8365C 35 A			200 à 240 V	200 à 240 V	3 x bipolaire, section nominale de 20 A	1,8 m	30 x C13; 12 x C19
PDU3EVN10H50B Hubbell CS8365C 35 A			200 à 240 V	200 à 240 V	3 x bipolaire, section nominale de 20 A	3 m	42 x C13; 6 x C19
PDU3EVN3L1520 L15-20 16 A			200 à 240 V	200 à 240 V	— 0,9 m		42 x C13; 6 x C19
PDU3EVN6L1520 L15-20 16 A			200 à 240 V	200 à 240 V	— 0,8 m		42 x C13; 6 x C19
PDU3EVN10L1520 L15-20 16 A			200 à 240 V	200 à 240 V	— 3 m		42 x C13; 6 x C19
PDU3EVN3L1530B L15-30P 24 A			200 à 240 V	200 à 240 V	3 x bipolaire, section nominale de 20 A	0,9 m	42 x C13; 6 x C19
PDU3EVN6L1530B L15-30P 24 A			200 à 240 V	200 à 240 V	3 x bipolaire, section nominale de 20 A	1,8 m	42 x C13; 6 x C19
PDU3EVN10L1530B L15-30P 24 A			200 à 240 V	200 à 240 V	3 x bipolaire, section nominale de 20 A	3 m	42 x C13; 6 x C19
PDU3EVN3L2130B L21-30P 24 A			200 à 240 V	200 à 240 V	3 x bipolaire, section nominale de 20 A	0,9 m	42 x C13; 6 x C19
PDU3EVN6L2130B L21-30P 24 A			200 à 240 V	200 à 240 V	3 x bipolaire, section nominale de 20 A	1,8 m	42 x C13; 6 x C19
PDU3EVN10L2130B L21-30P 24 A			200 à 240 V	200 à 240 V	3 x bipolaire, section nominale de 20 A	3 m	42 x C13; 6 x C19

Installation

Modèles surveillés de 200 à 240 V Fiche	d'entrée	Ampérage d'entrée maximum (limité par le cordon et la fiche d'entrée)	Gamm de tension d'entrée	Gamm de tension de sortie	Disjoncteurs	Longueur du câble de raccordement	Sorties
PDU3EVN6G60C	IEC 309 de 60 A bleu (3P + T); IP44	45 A	200 à 240 V	200 à 240 V	6 x peu encombrant avec verrouillage de sécurité, bipolaire, magnétique, section nominale	1,8 m 36 x	C13
Modèles commutés de 200 à 240 V Fiche d'entrée		Ampérage d'entrée maximum (limité par le cordon et la fiche d'entrée)	Gamm de tension d'entrée	Gamm de tension de sortie	Disjoncteurs	Longueur du câble de raccordement	Sorties
PDU3EVSR6H50 Hubbell CS8365C 35 A			200 à 240 V	200 à 240 V	3 x bipolaire, section nominale de 20 A	1,8 m	24 x C13; 6 x C19
PDU3EVSR10H50 Hubbell CS8365C 35 A			200 à 240 V	200 à 240 V	3 x bipolaire, section nominale de 20 A	3 m	24 x C13; 6 x C19
PDU3EVSR6L1530 L15-30P 24 A			200 à 240 V	200 à 240 V	3 x bipolaire, section nominale de 20 A	1,8 m	24 x C13; 6 x C19
PDU3EVSR10L1530 L15-30P 24 A			200 à 240 V	200 à 240 V	3 x bipolaire, section nominale de 20 A	3 m	24 x C13; 6 x C19
PDU3EVSR6L2130 L21-30P 24 A			200 à 240 V	200 à 240 V	3 x bipolaire, section nominale de 20 A	1,8 m	24 x C13; 6 x C19
PDU3EVSR10L2130 L21-30P 24 A			200 à 240 V	200 à 240 V	3 x bipolaire, section nominale de 20 A	3 m	24 x C13; 6 x C19
PDU3EVSGH50 Hubbell CS8365C 35 A			200 à 240 V	200 à 240 V	3 x peu encombrant avec verrouillage de sécurité, bipolaire, magnétique, section nominale	1,8 m	24 x C13; 6 x C19
PDU3EVSGL2130 L21-30P 24 A			200 à 240 V	200 à 240 V	3 x peu encombrant avec verrouillage de sécurité, bipolaire, magnétique, section nominale	1,8 m	24 x C13; 6 x C19
PDU3EVSGL2120 L21-20P 16 A			200 à 240 V	200 à 240 V	— 1,8 m		24 x C13; 6 x C19
PDU3EVSR6L2120 L21-20P 16 A			200 à 240 V	200 à 240 V	— 1,8 m		24 x C13; 6 x C19
PDU3EVSR6L1520 L15-20P 16 A			200 à 240 V	200 à 240 V	— 1,8 m		24 x C13; 6 x C19
Modèles surveillés de 380 à 415 V Fiche d'entrée		Ampérage d'entrée maximum (limité par le cordon et la fiche d'entrée)	Gamm de tension d'entrée	Gamm de tension de sortie	Disjoncteurs	Longueur du câble de raccordement	Sorties
PDU3XEVN6G20	IEC 309 20 A rouge (3P + N + T); IP44	16 A	380 à 415 V	380 à 415 V	— 1,8 m		42 x C13; 6 x C19

Installation

Modèles commutés de 380 à 415 V Fiche d'entrée	d'entrée	Ampérage d'entrée maximum (limité par le cordon et la fiche d'entrée)	Gamme de tension d'entrée	Gamme de tension de sortie	Disjoncteurs	Longueur du câble de raccordement	Sorties
PDU3XEVSR6G20	IEC 309 20 A rouge (3P + N + T); IP44	16 A	380 à 415 V	380 à 415 V	— 1,8 m		24 x C13; 6 x C19
PDU3XEVSR6G30A	IEC 309 32 A rouge (3P + N + T); IP44	24 A	380 à 415 V	380 à 415 V	6 x peu encombrant avec verrouillage de sécurité, unipolaire, magnétique, section nominale	1,8 m	12 x C13; 12 x C19
PDU3XEVSR6G30B	IEC 309 32 A rouge (3P + N + T); IP44	24 A	380 à 415 V	380 à 415 V	6 x bipolaire, section nominale de 20 A	1,8 m	24 x C13; 6 x C19
PDU3XEVSR6G32A	IEC 309 32 A rouge (3P + N + T); IP44	32 A	380 à 415 V	380 à 415 V	6 x peu encombrant avec verrouillage de sécurité, unipolaire, magnétique, section nominale	1,8 m	12 x C13; 12 x C19
PDU3XEVSR6G32B	IEC 309 32 A rouge (3P + N + T); IP44	32 A	380 à 415 V	380 à 415 V	6 x bipolaire, section nominale de 20 A	1,8 m	24 x C13; 6 x C19
PDU3XEVSR6G60A	IEC 309 63 A rouge (3P + N + T); IP44	35 A	380 à 415 V	380 à 415 V	6 x peu encombrant avec verrouillage de sécurité, unipolaire, magnétique, section nominale	1,8 m	12 x C13; 12 x C19
PDU3XEVSR6G60B	IEC 309 63 A rouge (3P + N + T); IP44	35 A	380 à 415 V	380 à 415 V	6 x bipolaire, section nominale de 20 A	1,8 m	24 x C13; 6 x C19
PDU3XEVSR6G63A	IEC 309 63 A rouge (3P + N + T); IP44	40 A	380 à 415 V	380 à 415 V	6 x peu encombrant avec verrouillage de sécurité, unipolaire, magnétique, section nominale	1,8 m	12 x C13; 12 x C19
PDU3XEVSR6G63B	IEC 309 63 A rouge (3P + N + T); IP44	40 A	380 à 415 V	380 à 415 V	6 x bipolaire, section nominale de 20 A	1,8 m	24 x C13; 6 x C19
PDU3XEVSR6L230B	L22-30P 24 A		380 à 415 V	380 à 415 V	6 x bipolaire, section nominale de 20 A	1,8 m	24 x C13; 6 x C19
PDU3XEVSR6L2230	L22-30P 24 A		380 à 415 V	380 à 415 V	6 x peu encombrant avec verrouillage de sécurité, unipolaire, magnétique, section nominale	1,8 m	12 x C13; 12 x C19
PDU3XEVSRHWA	À raccordement fixe	40 A	380 à 415 V	380 à 415 V	6 x peu encombrant avec verrouillage de sécurité, unipolaire, magnétique, section nominale	S.O.	12 x C13; 12 x C19
PDU3XEVSRHWB	À raccordement fixe	40 A	380 à 415 V	380 à 415 V	6 x bipolaire, section nominale de 20 A	S.O.	24 x C13; 6 x C19

Installation

2-2A

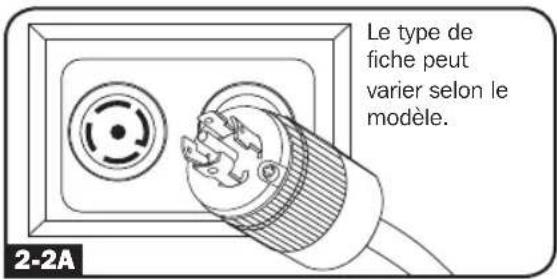

Modèles câblés - Raccorder la fiche d'entrée dans la source d'alimentation CA et la connexion d'entrée compatibles de l'installation.

2-2B

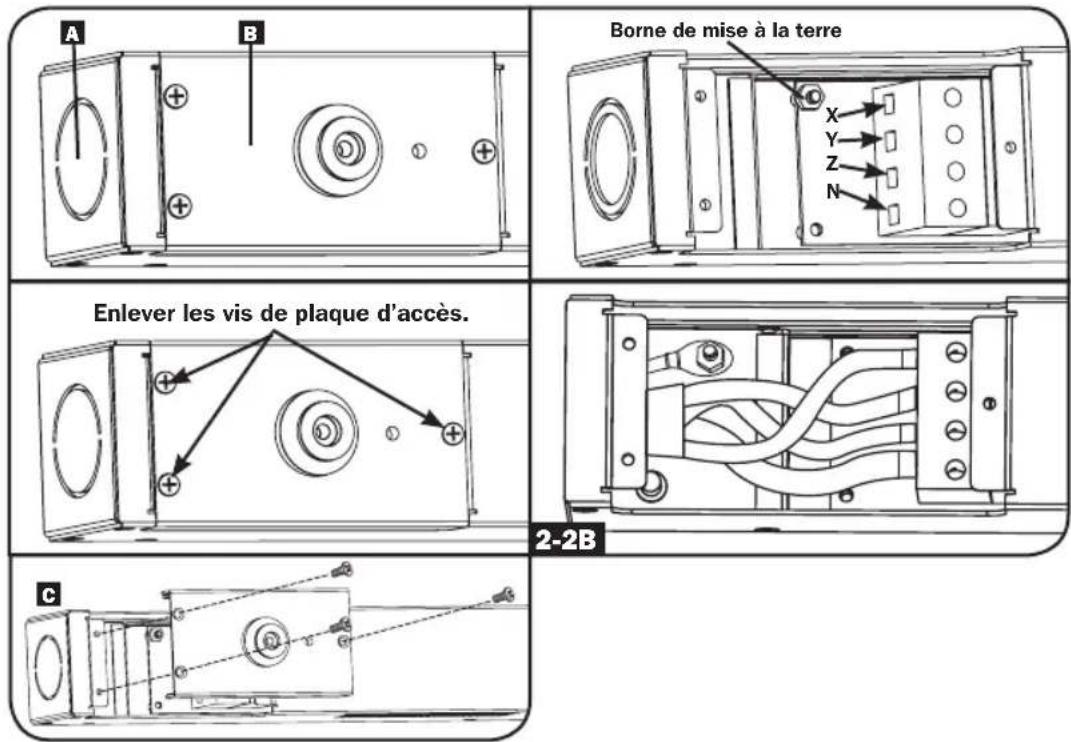

Modèles à raccordement fixe (PDU3XEVSRHWA et PDU3XEVSRHWB seulement)

AVERTISSEMENT

L'installation de la quincaillerie ne devrait être effectuée que par du personnel qualifié. Les codes des fils et les exigences varient selon les régions. S'assurer de se conformer aux exigences électriques locales. L'utilisation de câblage en cuivre avec des viroles est recommandée pour les raccordements des bornes d'entrée CA. Chaque raccordement de borne d'entrée doit être couplé selon les valeurs indiquées. Du câblage de taille incorrecte, un couple inadéquat ou l'utilisation de câblage autre qu'en cuivre peut entraîner une surchauffe des raccordements des bornes d'entrée.

Ces modèles ne sont pas dotés d'un câble d'entrée. Le conduit et les adaptateurs sont installés sur la plaque d'extrémité A, les fils sont acheminés à travers le conduit et les adaptateurs vers le bloc de jonction situé derrière la plaque d'accès B.

Modèle Fil recommandé Calibre/type Spécifications de couple
PDU3XEVSRHWA	Fil de cuivre de 13,3 mm ^2 (#6 AWG)	1,38 N•m (12,2 po•lbf)
PDU3XEVSRHWB

Pour accéder au bloc de jonction pour effectuer les connexions des fils d'entrée, enlever la plaque d'accès situé à l'arrière de la PDU c. Des bouts de fil à viroles sont recommandés. Fixer les raccordements du conduit et des fils de couple selon les valeurs de couple indiquées.

Installation

2-3

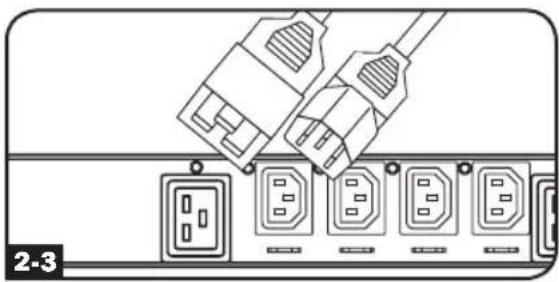

Brancher les fiches d'entrée de l'équipement dans les sorties correspondantes de la PDU. Le voyant à DEL situé près de chaque sortie s'allume lorsque la sortie est prête à fournir une alimentation CA sous tension.

Remarque : Il est recommandé de ne pas brancher une charge sous tension à la PDU. Si la charge à brancher comporte un commutateur ON/OFF (marche/arrêt), veuillez mettre le commutateur en position OFF (arrêt) avant d'effectuer le branchement.

2-4

Procédure de rétention de cordon facultative

Option 1 : Utiliser les lances de pont situées près de chaque prise pour retenir les cordons d'alimentation. Attacher chaque cordon d'alimentation de l'équipement à une lance de pont en bouclant le cordon et en le maintenant en place avec une des attaches de câble incluses A. S'assurer que chaque cordon peut être débranché de la PDU sans avoir à retirer l'attache de câble.

Option 2 : Utiliser les manchons en plastique C14 et C20 inclus pour retenir les fiches aux prises. Fixer le manchon à la fiche en s'assurant que les languettes de préhension B demeurent à l'extérieur de la fiche et qu'il repose solidement en place. Pour débrancher correctement l'équipement, utiliser les languettes de préhension pour retirer la fiche et le manchon de la prise de courant.

Fonctionnement en réseau de la PDU

La PDU peut se voir attribuer des adresses IP via le serveur DHCP (dynamique) ou par des méthodes d'adressage statique (manuelles). Consulter le guide de l'utilisateur de la plateforme LX pour une explication de ces méthodes. Le guide est disponible en visitant www.tripplite.com/support et en inscrivant LX Platform dans le champ de recherche. En cas d'incertitude quant à la méthode à utiliser, contacter l'administrateur de réseau pour obtenir de l'aide avant de poursuivre le processus d'installation.

Remarque : L'adresse MAC de la PDU (une chaîne de 12 chiffres dont le format est le suivant : 000667xxxxx) est imprimée sur une étiquette fixée au boîtier de la PDU.

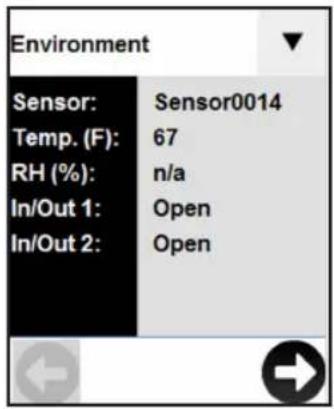

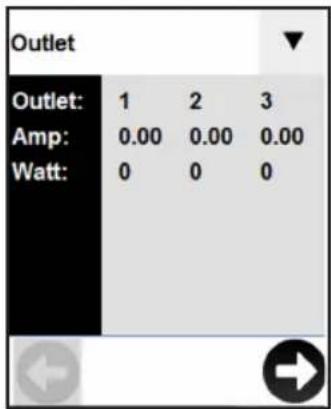

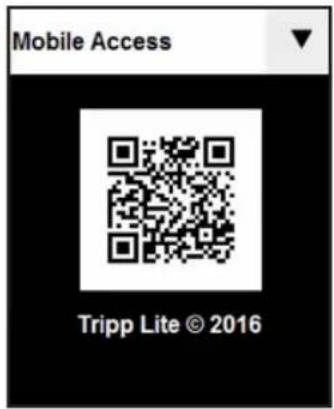

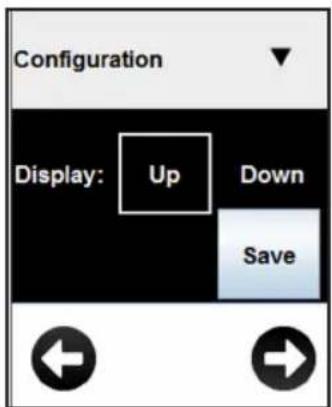

Écran tactile ACL

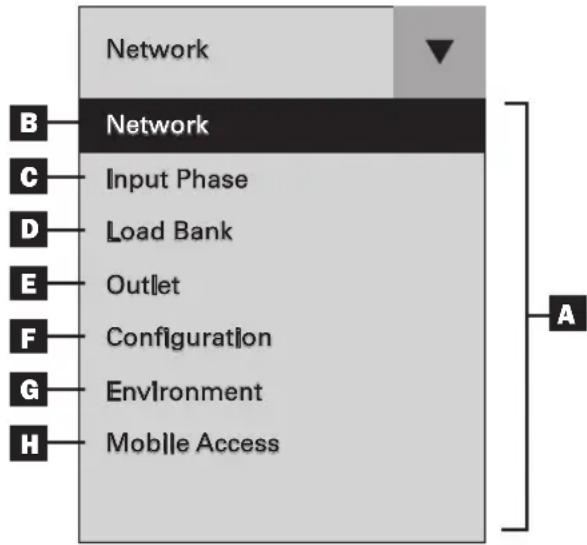

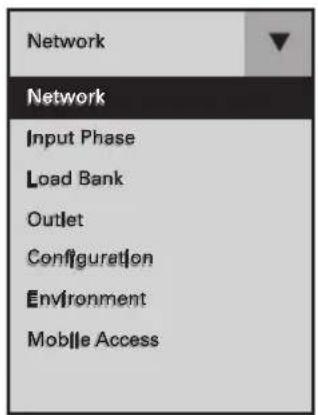

A Menu principal : Utiliser le ▼ sur l'écran tactile pour passer du menu principal au panneau précédemment sélectionné. Les options disponibles varieront en fonction de la PDU et de l'équipement périphérique.

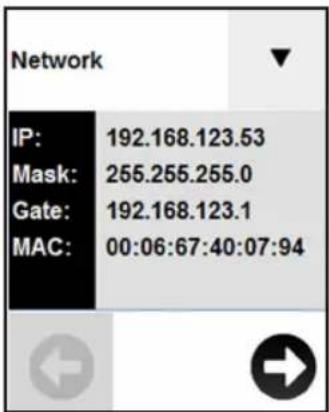

B Network (Réseau) : Affiche l'adresse IP, le masque de sous-réseau, la passerelle, l'adresse MAC, le nom du dispositif et les numéros de modèle et de série.

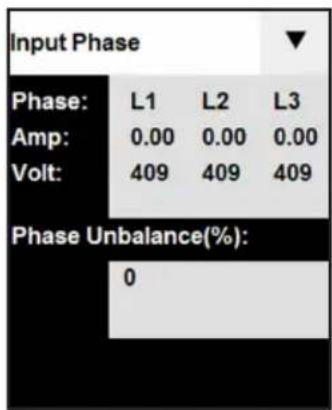

C Input Phase (Phase d'entrée) : Affiche l'intensité et la tension pour chaque phase, de même que le % de charge déséquilibrée.

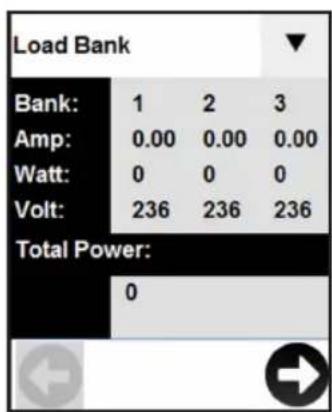

D Load Bank (Banc d'essai) : Affiche l'intensité totale, la puissance et la tension pour chaque banc d'essai de même que la puissance totale en watts.
E Outlet (Sortie) : Affiche l'intensité et la puissance par sortie.
F Configuration : Affiche les paramètres configurables pour l'écran tactile ACL.
G Environment (Environnement) : Affiche les données et l'état des modules EnviroSense2 (E2) qui sont branchés à la PDU. Les informations affichées varieront selon le modèle E2 (E2MT, E2MTDI, E2MTDO, E2MTHDI). Les paramètres incluent la température, le % d'HR (humidité relative) et l'état des contacts secs d'entrée et de sortie (ouverts ou fermés).
H Mobile Access (Accès mobile) : Génère un code QR unique pour afficher les détails de la PDU sur un appareil mobile.

Utilisation de l'écran tactile ACL

Faire défiler les options de l'écran tactile ACL

Appuyer sur Network (Réseau) sur le menu déroulant pour afficher les détails du réseau de la PDU. Appuyer sur et pour se déplacer entre les écrans. Les détails affichés incluent l'adresse IP (IP), le masque de sous-réseau (Mask), la passerelle (Gate), l'adresse MAC (MAC), le nom du dispositif et les numéros de modèle et de série. Appuyer sur le ▼ pour retourner au menu principal.

Après l'initialisation du système, le panneau Réseau s'affichera. Utiliser ▼ sur l'écran tactile pour afficher le menu. Toucher l'option du menu désiré pour faire une sélection. Les options disponibles varieront en fonction de la PDU et de l'équipement périphérique.

Phase d'entrée

Appuyer sur Input Phase (Phase d'entrée) sur le menu déroulant pour afficher l'état de chaque phase. L'intensité et la tension pour L1, L2 et L3 seront affichées de même que le % de la phase de déséquilibre.

PHASE D'ENTRÉE SIGNALÉE RÉFÉRENCE ACL
L1 - L2 L1
L2 - L3 L2
L3 - L1 L3

Banc d'essai

Appuyer sur Load Bank (Banc d'essai) sur le menu principal pour afficher l'état de chacun des bancs d'essai de la PDU. Le numéro du banc sera affiché en plus de l'intensité, la puissance et la tension totales par banc, de même que la puissance totale en watts. Utiliser cet pour faire défiler les bancs disponibles.

BANC D'ESSAI RÉFÉRENCE ACL
Banc 1 1
Banc 2 2
Banc 3 3

Utilisation de l'écran tactile ACL

Sortie

Appuyer sur Outlet (Sortie) sur le menu principal pour afficher l'état de chaque sortie de la PDU. Le numéro de la sortie sera affiché en plus de l'intensité et la puissance de chaque sortie individuelle. Utiliser et pour faire défiler toutes les sorties.

Configuration

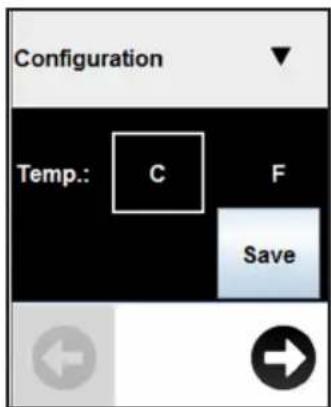

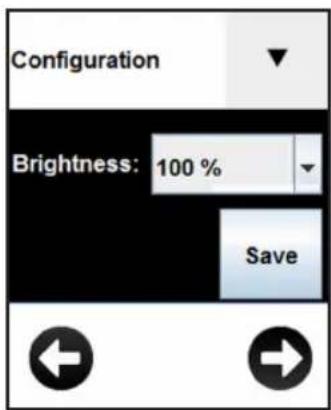

Appuyer sur Configuration sur le menu déroulant pour modifier les paramètres de la PDU. Les paramètres configurables incluent la température, l'orientation de l'affichage, la luminosité de l'écran ACL, les paramètres des voyants à DEL et une option pour l'intensité de l'écran.

Remarque : Les changements doivent être sauvegardés pour que les paramètres nouvellement configurés demeurent.

L'économiseur d'écran s'affichera après le nombre de minutes d'inactivité configurées.

Remarque : Si l'intensité de l'écran est réduite, il suffit de toucher à l'écran ACL pour qu'il retourne à sa luminosité précédente avant l'atténuation.

Utilisation de l'écran tactile ACL

Environnement

Appuyer sur Environment (Environnement) sur le menu déroulant pour afficher un panneau pour chaque module E2 connecté à la PDU. Utiliser le cet pour afficher les autres modules E2.

Remarque : Les informations disponibles varieront en fonction du module E2.

Un code QR unique est généré lors de chaque accès à Mobile Access (accès mobile). S'assurer que la PDU et l'appareil mobile se trouvent sur le même réseau. Lire le code QR en utilisant un lecteur de code QR sur votre appareil mobile pour un accès en mode lecture seule au gestionnaire de périphérique PowerAlert.

Lors d'un accès par l'entremise d'un code QR, le gestionnaire de périphérique PowerAlert est en mode lecture seule. Pour accéder à la PDU avec le contrôle complet lecture/écriture depuis un appareil mobile sur le même réseau, saisir l'adresse IP de l'appareil dans le navigateur et se connecter au gestionnaire de périphérique PowerAlert en tant qu'utilisateur avec des identifiants lecture/écriture.

Remarque : Si le panneau d'accès mobile est aveugle, un code QR ne sera pas généré tant qu'une adresse statique ou dynamique valide ne sera attribuée à la PDU.

Caractéristiques

Sorties : Lors du fonctionnement normal, les sorties distribuent une alimentation CA à l'équipement branché.

DEL d'état de sortie : Une fois l'appareil sous tension, chaque sortie augmente individuellement et chaque DEL d'état de sortie s'allumera lorsque la sortie lui étant associée est prête à fournir de l'alimentation CA.

Configuration des voyants à DEL	Couleur des voyants à DEL	État de la sortie	Description
Standard1	Off (hors tension)	Off (hors tension)	Le courant de sortie est absent.
	Vert On (sous tension)	Le disjoncteur est sous tension – Le courant de sortie est présent.
	Jaune On (sous tension)		Le courant de sortie a excédé 80 % du courant nominal. – Le courant de sortie est présent.
	Rouge Off (hors tension)		La tension de sortie est inférieure au seuil de basse tension. – Le courant de sortie est absent.
	Clignotant rouge	Off (hors tension)	Le disjoncteur s'est déclenché. – Le courant de sortie est absent.
Alternatif	Off (hors tension)	Off (hors tension)	Le courant de sortie est absent.
	Rouge On (sous tension)	Le disjoncteur est sous tension – Le courant de sortie est présent.
	Clignotant rouge	On (sous tension)	Le courant de sortie a excédé 80 % du courant nominal. – Le courant de sortie est présent.
	Vert Off (hors tension)	La sortie	Le est désactivée. - Le courant de sortie est absent.
	Vert clignotant Off (hors tension)	Le disjoncteur s'est déclenché. – Le courant de sortie est absent.

^1 Il s'agit de la configuration par défaut.

Protection à bouton-poussoir

Disjoncteur (certains modèles) : Il y a 3 bancs d'essai, chacun étant protégé par un disjoncteur. Si la charge de l'équipement connecté dépasse la charge nominale maximale de la PDU, le disjoncteur se déclenchera. Débrancher la charge en excès et réinitialiser le disjoncteur.

Remarque : Chaque disjoncteur est équipé d'une protection à bouton-poussoir qui empêche le déclenchement accidentel du disjoncteur. Pour désactiver le disjoncteur, insérer un tourmevis à tête plate dans la fente de réinitialisation.

Supports de montage : Utiliser ces supports comme méthode de montage alternative de la PDU.

Boutons de montage : Situés à l'arrière de la PDU, les boutons de montage préinstallés sont utilisés pour le montage sans outils.

Remarque : Quatre autres boutons de montage sont inclus pour les styles de montage en baie de rechange.

Accessoire de montage du PDUMVROTATEBRKT : Utiliser ces supports en forme de L pour monter le PDU avec ses sorties face à l'arrière du montage en baie.

Caractéristiques

Inserts enfichables-verrouillables C14 (en option) : Utiliser les inserts enfichables-verrouillables C14 inclus pour retenir les fiches aux prises de courant C13. Fixer le manchon à la fiche en s'assurant que les languettes de préhension demeurent à l'extérieur de la fiche et qu'il repose solidement en place. Pour débrancher correctement l'équipement, utiliser les languettes de préhension pour retirer la fiche et l'insert de la prise de courant.

Inserts enfichables-verrouillables C20 (en option) : utiliser les inserts enfichables-verrouillables C20 inclus pour retenir les fiches aux prises de courant C19. Fixer le manchon à la fiche en s'assurant que les languettes de préhension demeurent à l'extérieur de la fiche et qu'il repose solidement en place. Pour débrancher correctement l'équipement, utiliser les languettes de préhension pour retirer la fiche et l'insert de la prise de courant.

Vis de mise à la terre : Utiliser cette vis pour brancher n'importe quel équipement nécessitant une mise à la terre au châssis.

Interface réseau

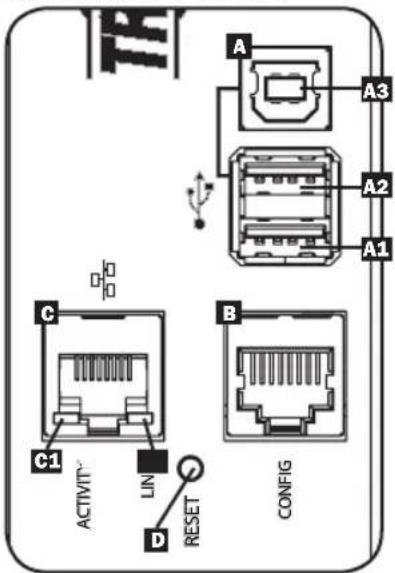

A Ports USB : Les deux ports USB-A A1 et A2 sont raccordés à l'un des quatre différents capteurs environnementaux* EnviroSense2 (E2) de Tripp Lite pour la surveillance à distance de la température ou de la température/humidité (jusqu'à trois capteurs E2 peuvent être connectés ensemble en guirlande). Le port USB-B A3 est utilisé pour la configuration initiale de l'interface de réseau et l'accès direct à la console depuis un ordinateur portatif**.

*Les ports USB-A sont conçus pour être utilisés avec les modules E2 uniquement. Ne pas raccorder d'autres dispositifs USB à ces ports.

**Seulement 2 des 3 ports USB peuvent être utilisés simultanément. Par exemple : 2 USB-A (A1 et A2), ou 1 USB-B et le port USB-A inférieur (A3 et A1); le port USB-A supérieur A2 ne peut pas être raccordé au port USB-B A3.

B Port de configuration RJ45 : Ce port peut également être utilisé pour configurer l'interface du réseau et l'accès à ligne de commande depuis un ordinateur portatif.

Port Ethernet : Utiliser cette prise RJ45 pour brancher la PDU au réseau avec un cordon de raccordement Ethernet standard. La description du voyant à DEL Activity (Activité) Ⓐ1 et du voyant à DEL Link (lien) ⓣ2 se trouve dans le tableau ci-dessous. Ce port n'est pas compatible pour les applications nécessitant l'alimentation électrique par câble Ethernet (PoE).

Fonction du voyant à DEL	Couleur des voyants à DEL	Off (hors tension)	On (sous tension) Clignotant
Activité Vert	Aucune activité —	Activité
Lien Jaune	Aucun lien Lien	(quelle que soit la vitesse) —

D Bouton de réinitialisation SNMP : Le bouton de réinitialisation est un bouton-poussoir en retrait. À l'aide d'un trombone ou d'un autre objet similaire, appuyer sur le bouton de réinitialisation pendant 3 secondes pour redémarrer la carte réseau du PDU. Le fait de redémarrer l'interface du réseau n'effacera pas les paramètres de configuration du réseau, et ne coupera pas non plus l'alimentation secteur. Appuyer sur le bouton de réinitialisation et le maintenir enfoncé pendant 20 secondes pour rétablir la configuration d'usine par défaut de l'interface réseau du PDU. Rétablir la configuration d'usine par défaut effacera toutes les données précédemment sauvegardées, y compris les paramètres réseau, sans couper l'alimentation secteur.

Configuration et fonctionnement

Surveillance et contrôle à distance

La PDU peut être surveillée et contrôlée à distance via un navigateur Web, telnet et des systèmes de gestion de réseau basés sur SNMP. Pour en savoir plus au sujet de la configuration et du fonctionnement de la PDU via le gestionnaire de périphérique PowerAlert, se reporter au Guide de l'utilisateur de la plateforme LX en visitant www.tripplite.com/support et en tapant LX Platform dans le champ de recherche.

Le produit Tripp Lite est couvert par la garantie décrite dans le présent manuel. Une variété de programmes de garantie prolongée et de service d'entretien sont également offerts par Tripp Lite. Pour obtenir plus de renseignements sur le service, visitez www.triplite.com/support. Avant de retourner le produit pour la réparation, procéder comme suit :

1. Passer en revue les procédures d'installation et de fonctionnement dans ce manuel afin de vous assurer que le problème ne provient pas d'une mauvaise interprétation des instructions.

2. Si le problème persiste, ne pas communiquer ou renvoyer le produit chez le concessionnaire. Visiter plutôt www.tripplite.com/support.

3. Si le problème nécessite une réparation, visiter www.triplite.com/support et cliquer sur le lien de retour de produit. À partir de ce point, il est possible de demander une autorisation de retour de matériel (RMA), qui est requise pour le service. Ce simple formulaire en ligne demandera le modèle de l'appareil et le numéro de série, ainsi que d'autres informations générales. Le numéro RMA ainsi que des instructions d'expédition seront envoyés par courriel. Les dommages (directs, indirects, particuliers ou consécutifs) encourus par le produit lors du transport à Tripp Lite ou à un service autorisé Tripp Lite ne sont pas couvert par la garantie. Les frais liés au transport des produits expédiés à Tripp Lite ou à un centre de service autorisé Tripp Lite doivent être entièrement payés d'avance. Inscrivez le numéro de RMA à l'extérieur de l'emballage. Si le produit est dans sa période de garantie, joignez une copie de votre reçu de caisse. Retourner le produit pour réparation par un transporteur assuré à l'adresse fournie lors de la demande de « RMA ».

Garantie et enregistrement du produit

GARANTIE LIMITÉE DE 2 ANS

Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 2 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matière ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion. Le service sous cette garantie ne peut être obtenue qu'en livrant ou en expédiant le produit (avec tous les frais d'expédition ou de livraison prépayés) à : Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 États-Unis. Le vendeur paiera les frais d'expédition de retour. Visiter www.tripplite.com/support avant d'envoyer de l'équipement pour réparation.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR NE DONNE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains états ne permettent pas de limitations sur la durée d'une garantie implicite, et certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient selon le territoire).

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

Numéros d'identification à la conformité réglementaire

À des fins de certification de conformité réglementaire et d'identification, un numéro de série unique a été attribué à votre produit Tripp Lite. Le numéro de série ainsi que toutes les marques d'homologation et les renseignements requis se trouvent sur la plaque signalétique du produit. Lorsque vous demandez des renseignements concernant la conformité de ce produit, reportez-vous toujours au numéro de série. Le numéro de série ne doit pas être confondu avec le nom de la marque ou le numéro de modèle du produit.

Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il remplace un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont sujettes à changement sans préavis.
