Type de produit	Testeur de câble DisplayPort/Mini DisplayPort
Marque	Tripp Lite
Modèle	T040-001-DP
Alimentation	Batterie 9 V (non incluse)
Compatibilité	DisplayPort 1.0 à 1.4, Mini DisplayPort
Modes de test	Continuité et Balayage (Sweep)
Fonctions	Vérification de câblage broche à broche, détection de connexions droites, croisées, circuits ouverts, courts-circuits
Longueur de câble testable	Jusqu'à 15 m (49 pi)
Affichage	Voyants DEL pour 19 statuts de câblage
Contenu de l'emballage	Appareil principal, appareil à distance, manuel utilisateur
Garantie	Garantie limitée de 1 an
Sécurité	Ne pas tester de câbles sous tension
Entretien	Nettoyer avec un chiffon sec
Pièces détachées	Batterie 9 V (non incluse)
Informations générales	Testeur tout-en-un avec appareil à distance amovible

FOIRE AUX QUESTIONS - T040001DP Tripp Lite

Comment installer la batterie dans le testeur ?

Retirez le compartiment à l'arrière de l'appareil et insérez une batterie 9 V (non incluse). Assurez-vous que le câble testé n'est pas branché avant d'allumer l'appareil.

Quels câbles puis-je tester avec ce dispositif ?

Le T040001DP est compatible avec les câbles DisplayPort (connecteur standard) et Mini DisplayPort. Il prend en charge les versions DisplayPort 1.0 à 1.4.

Quelle est la différence entre les modes Continuité et Balayage ?

En mode Continuité, tous les voyants DEL s'allument simultanément pour une vérification rapide. En mode Balayage (Sweep), les voyants s'allument un par un pour un diagnostic étape par étape.

Comment tester un câble installé dans un mur ?

Détachez l'appareil à distance du testeur principal. Branchez une extrémité du câble sur le testeur principal et l'autre extrémité sur l'appareil à distance. Les voyants DEL indiqueront les connexions.

Que faire si aucun voyant ne s'allume lors du test ?

Vérifiez que la batterie est correctement insérée et que le câble testé n'est pas sous tension. Si le problème persiste, le câble peut être en circuit ouvert ou le testeur peut être défectueux.

Comment interpréter les voyants DEL sur l'appareil à distance ?

Les voyants sur l'appareil à distance indiquent l'ordre de câblage côté distant. Si les mêmes broches ne s'allument pas des deux côtés, cela peut indiquer une connexion croisée, un circuit ouvert ou un court-circuit.

Puis-je tester un câble DisplayPort vers Mini DisplayPort ?

Oui, utilisez les numéros de broches 'C' sur les deux appareils. Pour les câbles DisplayPort standard, utilisez les broches 'A'.

Quelle est la longueur maximale de câble testable ?

Le testeur peut vérifier des câbles jusqu'à 15 mètres (49 pieds) de longueur.

Comment nettoyer et entretenir le testeur ?

Utilisez un chiffon sec et non abrasif pour nettoyer l'appareil. Évitez tout liquide. Rangez-le dans un endroit sec à l'abri de la poussière.

Que faire si l'appareil semble endommagé ou ne fonctionne pas ?

Contactez le support Tripp Lite pour obtenir un numéro d'autorisation de retour (RMA) sous garantie limitée d'un an. N'essayez pas de réparer l'appareil vous-même.

MODE D'EMPLOI T040001DP Tripp Lite

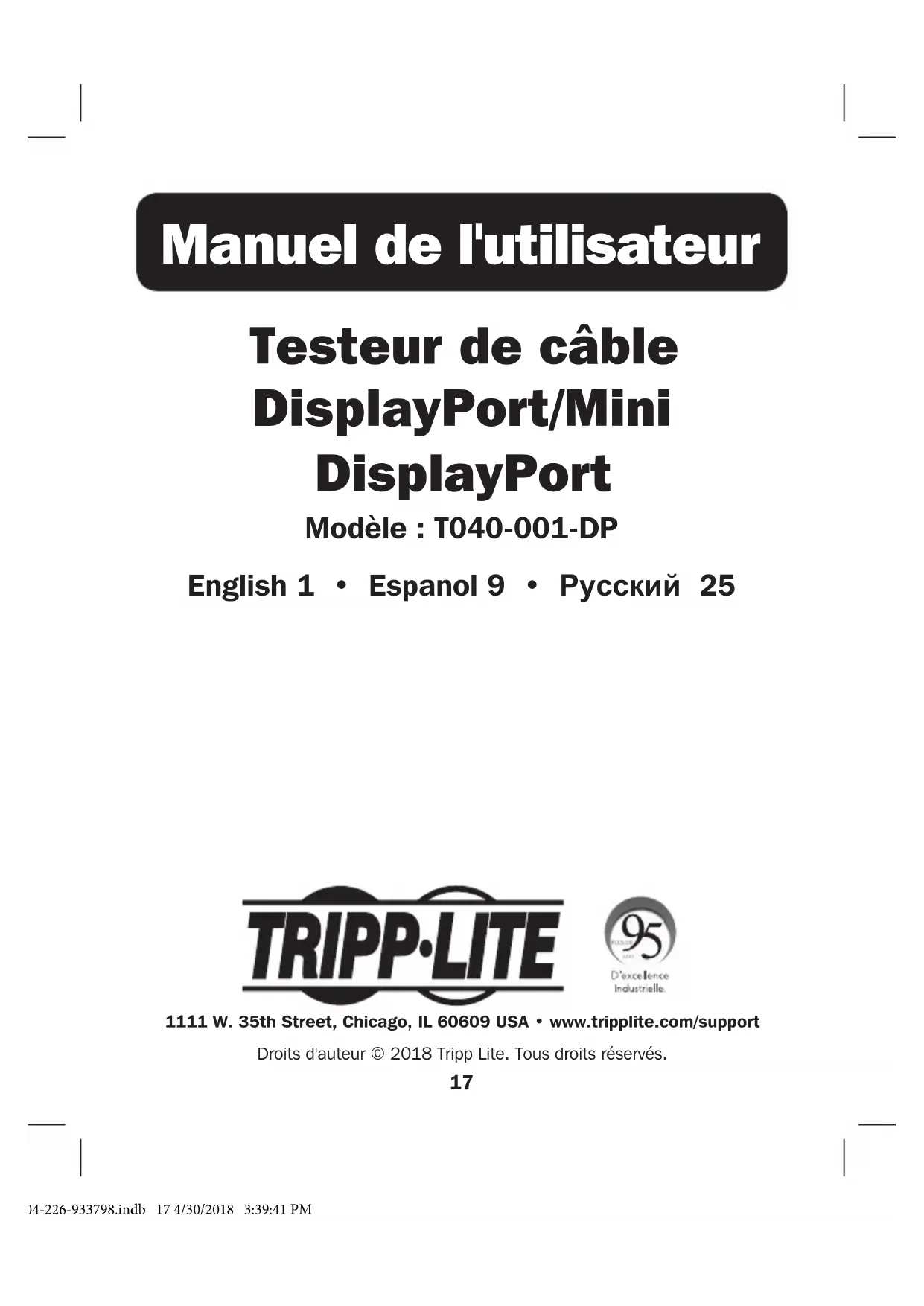

Manuel de l'utilisateur

Testeur de câble DisplayPort/Mini DisplayPort

Modèle : T040-001-DP

English 1 • Espanol 9 • Русский 25

Droits d'auteur © 2018 Tripp Lite. Tous droits réservés.

Contenu de l'emballage

- Appareil à distance

• Manuel de l'utilisateur

Caractéristiques du produit

• L'appareil tout-en-un combine un testeur principal avec un testeur à distance amovible.
• Compatible avec les versions DisplayPort 1.0 à 1.4
• Vérification rapide et précise des câbles DisplayPort et Mini DisplayPort
• Affiche 19 statuts de schémas de câblage de broche à broche et de connexions blindées pour assurer la continuité du mappage et une bonne configuration
• Deux modes de tests réglables offerts : Continuity et Sweep

Utilisation

Remarques :

• Avant de procéder à un test, insérer une batterie de 9 V (non incluse), puis s'assurer que le câble testé n'est pas encore connecté au testeur.
• Ne pas tester les câbles sous tension ou les câbles connectés à un dispositif sous tension. Les câbles doivent être connectés directement à l'appareil maître, puis à l'appareil à distance.

Essai

Raccorder simplement le câble concerné à l'appareil, puis mettre le bouton Sweep/OFF/Continuity à « Continuity » pour synchroniser le test ou à « Sweep » pour un test étape par étape.

Remarque : Pendant un test de synchronisation, tous les voyants à DEL s'allument en même temps sur le schéma de câblage. Pendant un test étape par étape, les voyants à DEL s'allumeront un à la fois.

Au moment d'effectuer un test sur un cordon de raccordement non installé, le testeur principal et le testeur à distance peuvent rester connectés.

Lors du test d'un câble installé, le testeur à distance devra être retiré du testeur principal. Raccorder une extrémité du câble au connecteur approprié sur le testeur principal et l'autre extrémité du câble au connecteur approprié sur le testeur à distance.

Remarque : Au moment de passer au mode de test voulu, les voyants à DEL sur le testeur principal et le testeur à distance s'allumeront pour indiquer les résultats.

Pour tester des câbles DisplayPort à DisplayPort, utiliser les numéros du côté « broche A » qui se trouvent sur le testeur principal et le testeur à distance. Pour les câbles DisplayPort à Mini DisplayPort et Mini DisplayPort à Mini DisplayPort, utiliser les numéros du côté « broche C » qui se trouvent sur le testeur principal et le testeur à distance.

Détection des connexions

Remarque : Ce produit est conçu pour tester des longueurs de câble pouvant atteindre jusqu'à 15 m (49 pi).

Lorsqu'une connexion de câble aux deux extrémités est détectée, les voyants à DEL s'allumeront. Ci-dessous se trouvent des exemples de connexions détectées avec des schémas indiquant quelles broches devraient s'allumer pour chaque type de connexion.

Remarque : Lorsqu'aucune connexion n'est détectée entre les connecteurs du câble étant testé, les voyants à DEL ne s'allumeront pas.

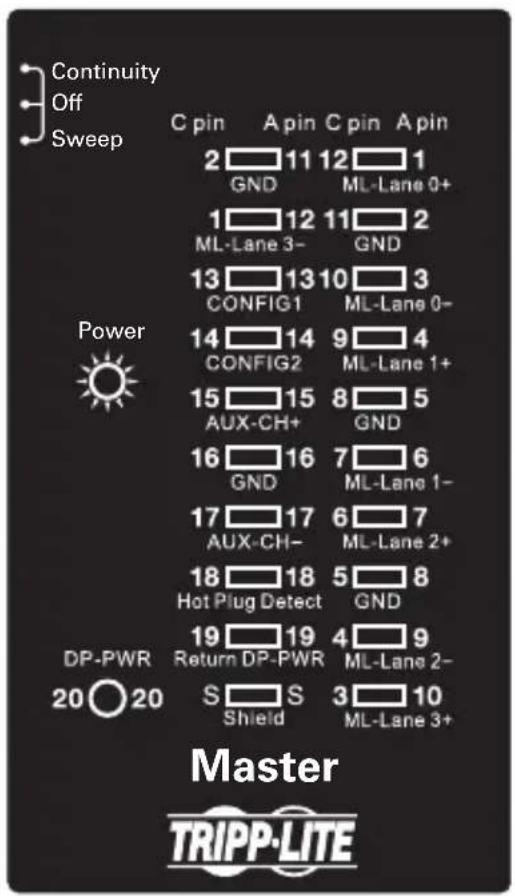

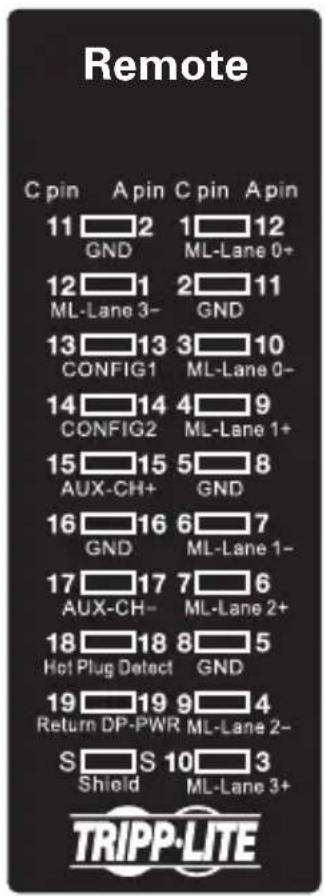

Connexion droite (correcte)

Lorsque tous les voyants à DEL s'allument sur le testeur principal et le testeur à distance, le câble est correctement câblé et prêt à installer/utiliser.

Détection des connexions

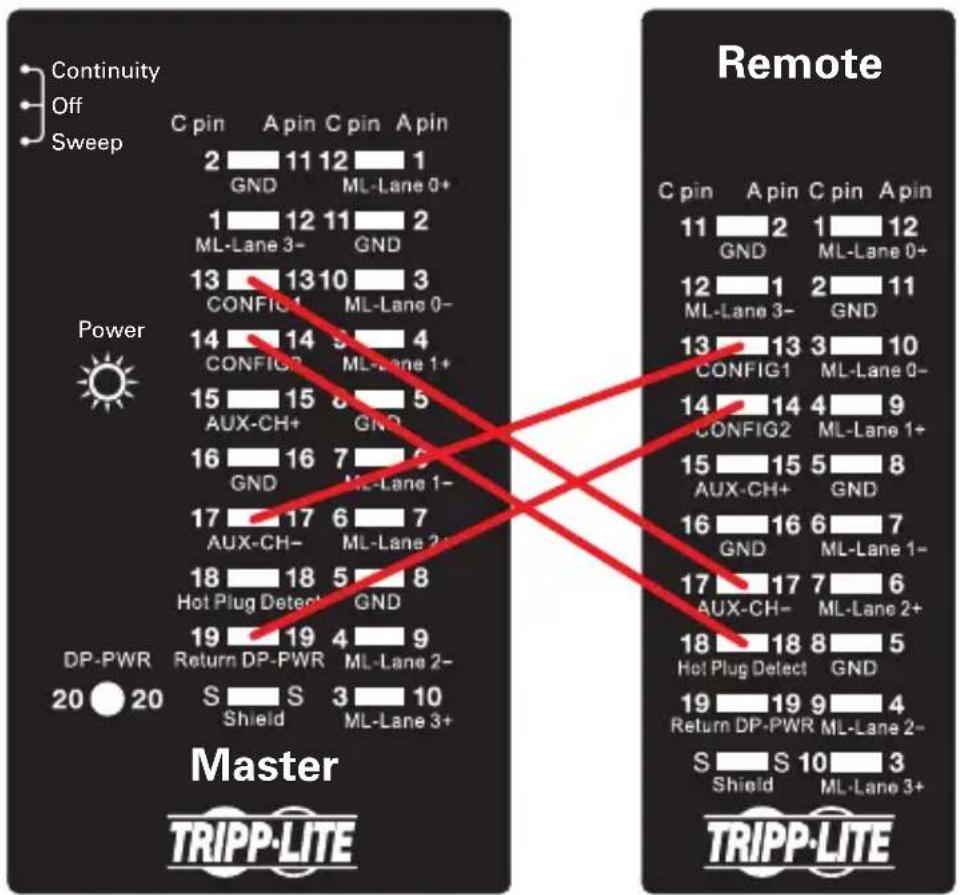

Connexion croisée

Si les fils à l'intérieur du câble sont brisés ou croisés, les voyants à DEL sur le testeur à distance s'allumeront pour indiquer dans quel ordre ils sont câblés. Dans le schéma ci-dessous, lorsque l'appareil principal indique la broche 14 allumée, la broche 19 sur l'appareil à distance s'allumera, indiquant que ces connexions sont croisées.

Remarque : Les connexions croisées ne peuvent pas être testées en mode « Continuity ».

Détection des connexions

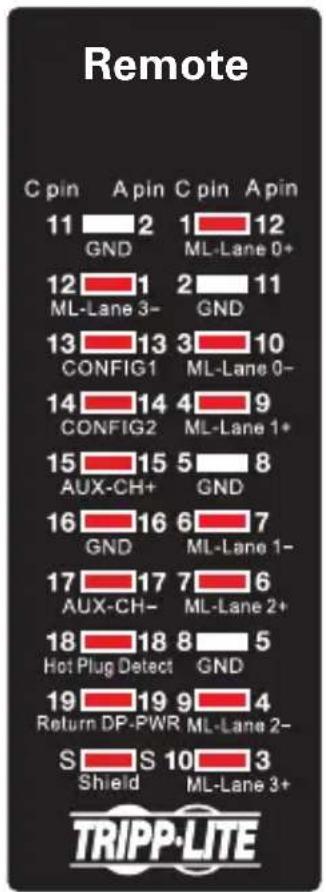

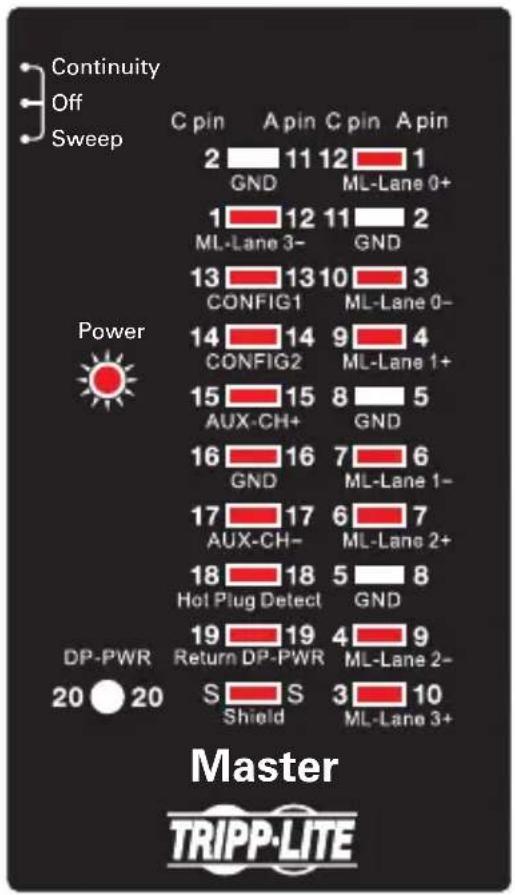

Circuit ouvert

Si les mêmes voyants à DEL sur le testeur principal et le testeur à distance demeurent éteints, le fil correspondant est en circuit ouvert.

Détection des connexions

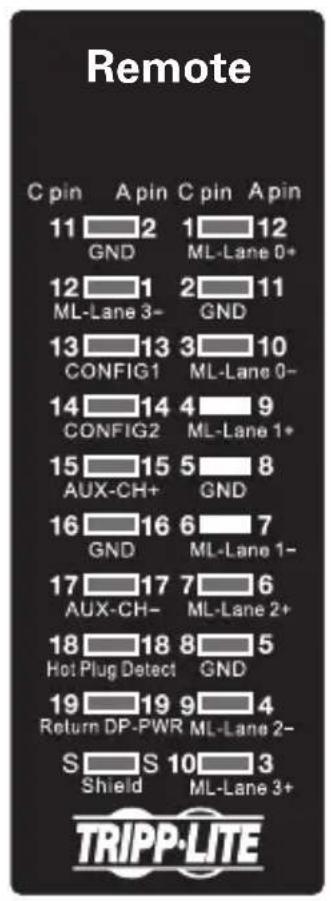

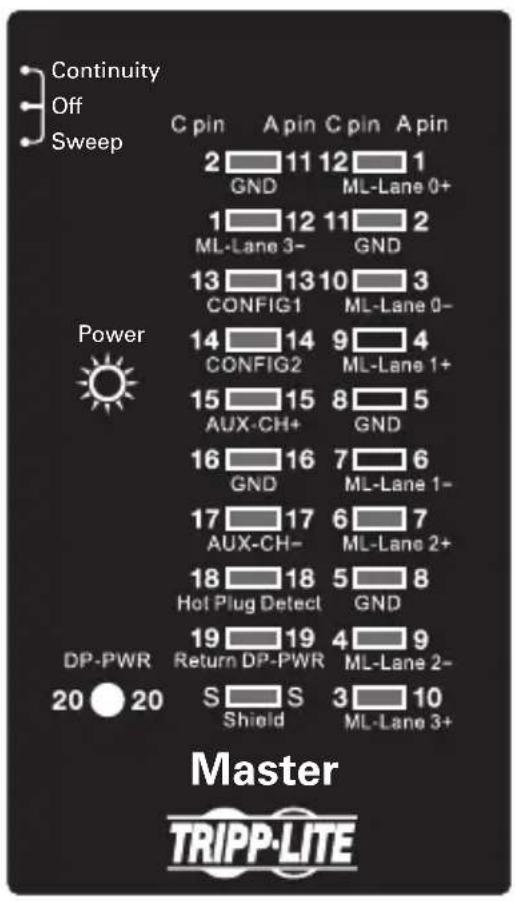

Court-circuit

Si un court-circuit est détecté, les voyants à DEL de l'appareil à distance s'allumeront, mais les voyants à DEL de l'appareil principal s'allumeront plus intensément.

Garantie

GARANTIE LIMITÉE DE 1 AN

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de TRIPP LITE ou d'un

centre de réparation autorisé par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, TRIPP LITE N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADÉQUATION À UN USAGE PARTICULIER.

Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISEE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il remplace un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile.

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont sujettes à changement sans préavis.
