U208002IND - Interface Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Interface USB
Connectivité	USB 2.0
Compatibilité	Compatible avec Windows, Mac et Linux
Dimensions	Non spécifiées
Poids	Non spécifié
Utilisation	Connecter des périphériques USB à un ordinateur ou un autre appareil compatible
Maintenance	Nettoyer avec un chiffon doux, éviter l'exposition à l'humidité
Sécurité	Ne pas utiliser dans des environnements humides ou exposés à des températures extrêmes
Informations générales	Vérifier la compatibilité avec les périphériques avant l'achat

FOIRE AUX QUESTIONS - U208002IND Tripp Lite

Quel type de connexion prend en charge le Tripp Lite U208002IND ?

Le Tripp Lite U208002IND prend en charge les connexions USB 2.0.

Comment installer le Tripp Lite U208002IND sur mon ordinateur ?

Pour installer le Tripp Lite U208002IND, il suffit de le brancher sur un port USB disponible de votre ordinateur. Le système d'exploitation devrait reconnaître automatiquement l'appareil.

Le Tripp Lite U208002IND est-il compatible avec les systèmes d'exploitation Windows et Mac ?

Oui, le Tripp Lite U208002IND est compatible avec les systèmes d'exploitation Windows et Mac.

Que faire si le Tripp Lite U208002IND n'est pas reconnu par mon ordinateur ?

Si le Tripp Lite U208002IND n'est pas reconnu, essayez de le brancher sur un autre port USB ou redémarrez votre ordinateur. Si le problème persiste, vérifiez si les pilotes USB de votre système sont à jour.

Puis-je utiliser le Tripp Lite U208002IND avec des périphériques USB 3.0 ?

Oui, le Tripp Lite U208002IND est rétrocompatible avec les périphériques USB 3.0.

Y a-t-il des limites de distance pour l'utilisation du Tripp Lite U208002IND ?

Oui, les câbles USB ont une longueur maximale de 5 mètres pour garantir une performance optimale. Au-delà, vous pourriez rencontrer des problèmes de connectivité.

Le Tripp Lite U208002IND nécessite-t-il une alimentation externe ?

Non, le Tripp Lite U208002IND est alimenté par le port USB de votre ordinateur et ne nécessite pas d'alimentation externe.

Comment résoudre les problèmes de vitesse de transfert de données avec le Tripp Lite U208002IND ?

Assurez-vous que votre appareil source et votre appareil cible prennent en charge USB 2.0. Vérifiez également que les câbles USB utilisés sont en bon état et qu'aucun autre périphérique USB n'entrave la bande passante.

MODE D'EMPLOI U208002IND Tripp Lite

Manuel de l'utilisateur

Adaptateur de USB à série RS-422/485 de qualité industrielle

Modèles : U208-001-IND (1 port), U208-002-IND (2 ports), U208-004-IND (4 ports)

English 1 • Español 8 • Русский 20

TRIPP·LITE

Droits d'auteur © 2017 Tripp Lite. Tous droits réservés.

Consignes de sécurité importantes

• Toujours lire attentivement les consignes de sécurité.
• Conserver ce manuel de l'utilisateur pour consultation ultérieure.
• Si une des situations suivantes se présente, prendre un rendez-vous pour faire inspecter votre équipement par un technicien en entretien :

o L'équipement a été exposé à l'humidité.
o L'équipement a été échappé et endommagé.
o L'équipement montre des signes évidents de dommages.
o L'équipement ne fonctionne pas correctement ou ne fonctionne pas conformément aux directives du manuel de l'utilisateur.

Caractéristiques du produit

• Ajouter jusqu'à quatre dispositifs de série RS-422 ou RS-485 via le port USB d'un ordinateur ou d'un ordinateur portatif.
• Le jeu de puces FTDI intégré avec rétention COM réaffecte automatiquement les valeurs COM aux ports en cas de déconnexion ou de redémarrage.
• Le boîtier robuste tout en métal est conçu pour l'utilisation dans des applications industrielles.
• Les commandes du commutateur DIP permettent de configurer facilement le port avec des exigences minimales de la part du logiciel.
• Comporte la détection automatique et la commutation automatique des dispositifs RS-422 et RS-485
• Le mode RS-485 prend en charge l'Auto Transceiver Turn Around (ATTA).
• Prend en charge les caractéristiques techniques USB 2.0 et antérieures
• Prend en charge les vitesses de communication de série jusqu'à 1 Mbps
• Écho de transmission pour la détection des collisions RS-485
• L'option de montage mural permet une installation solide.
  • Protection ESD à +/- 15 kV
• Voyant à DEL pour indiquer une activité TxD ou RxD
• Alimentation USB — aucun adaptateur d'alimentation externe requis

Configuration requise

• Ordinateur avec un port USB disponible
• Windows™ XP et versions ultérieures
  • Mac® OS X 10.4 ou versions ultérieures
• Linux 2.6.31 ou versions ultérieures

L'emballage inclut

• Adaptateur de USB à série de qualité industrielle
• Câble USB A à B Cable (M/M), 1 m (3 pi)
• Connecteurs cavaliers (2 par port)
• CD d'installation
  • Manuel de l'utilisateur

Paramètres du commutateur DIP

L'adaptateur U280-00X-IND de USB à série est doté d'un commutateur DIP indépendant pour chaque port de série. Voir ci-dessous pour les paramètres du commutateur DIP :

1 Auto RS-422/485 Detection (Default) : (détection automatique RS-422/485) (par défaut) détecte automatiquement le mode RS-422 ou RS-485 et configure le port en conséquence.

1 ON 2

2 RS-422 (4-Wire) or RS-485 (4-Wire): (RS-422 (4 fils) ou RS-485 (4 fils)) configure le port spécifiquement pour être utilisé en mode à 4 fils.

ON 1 2

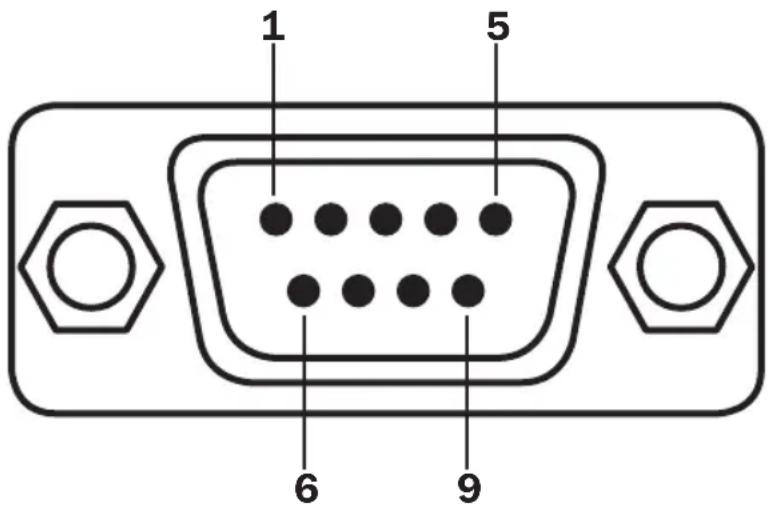

Affectation des broches

L'adaptateur de série inclus utilise un connecteur DB9 mâle. Veuillez consulter l'attribution de broches du connecteur ci-dessous :

1 5 6 9

Broche RS-422 RS-485 (2 fils) RS-485 (4 fils)
1 Tx- D- Tx-
2 Tx+ D+ Tx+
3 Rx+ S.O. Rx+
4 Rx- S.O. Rx-
5 GND (masse) GND	(masse) GND (masse)

Paramètres de la bretelle

Les adaptateurs de série inclus sont dotés de résistances de terminaison TX et RX pour chaque port de série. Les paramètres de la bretelle (broches courtes) peuvent être modifiés pour éviter les problèmes de désadaptation d'impédance lors d'un fonctionnement avec une transmission avec des liaisons multipoints. Pour modifier les paramètres, ouvrir les couvercles en métal et configurer le paramètre de la bretelle avec les connecteurs inclus pour activer ou désactiver les résistances de terminaison de 120 ohms. Le paramètre d'usine par défaut est OPEN (ouvert) (désactiver les résistances de terminaison de 120 ohms sur deux fils).

Ouvert (par défaut)

Court

Installation

Remarque : Dans la plupart des cas, le U208-004-IND recevra suffisamment de puissance de l'ordinateur raccordé pour fonctionner. Au cas où de l'alimentation supplémentaire est requise, raccorder une alimentation externe fournie par l'utilisation entre la connexion d'alimentation externe sur l'appareil et une source d'alimentation externe. Le U208-004-IND est compatible avec les alimentations marquées LPS de 5 V CC utilisant une fiche de sortie de 5,5 x 2,1 x 9,5 mm avec une extrémité positive et un manchon négatif.

1 À l'aide du câble USB inclus, raccorder l'adaptateur de USB à série à un port USB disponible sur l'ordinateur.
2 Insérer le CD d'installation inclus dans le lecteur CD/DVD de l'ordinateur. Si l'ordinateur n'a pas de lecteur de CD/DVD, un logiciel peut être téléchargé en visitant www.tripplite.com/support.
3 Sur le CD d'installation, parcourir le dossier du lecteur et le fichier du lecteur applicables au système d'exploitation.
4 Exécuter le fichier du lecteur et suivre les messages-guides d'installation pour terminer l'installation.
5 Configurer les commutateurs DIP sur l'appareil au mode série approprié (consulter Paramètres du commutateur DIP pour plus d'informations).
6 Raccorder le câble de série entre le dispositif de série et les ports de série sur l'appareil.
Remarque : Le voyant à DEL d'état RX clignotera en vert lorsque les données de série sont reçues. Le voyant à DEL d'état TX clignotera en jaune lorsque les données de série sont transmises.

Caractéristiques techniques

Connecteur d'entrée USB Type-B,	femelle
Connecteur de sortie U208-001-IND – (x1) DB9, mâleU208-002-IND – (x2) DB9, mâleU208-004-IND – (x4) DB9, mâle
Voyants à DEL Vert : données de série reçuesJaune : données de série transmises
Protocoles pris en charge RS-422, RS-485
Taux de débit en bauds 921,6 Kbps
Vitesses de transfert des données maximales	1 Mbps
Bits d'arrêt 1, 2
Bits d'information 7, 8
FIFO U208-001-IND – Tx : 256B Rx : 128BU208-002-IND – Tx : 4 kB par port Rx : 4 kB par portU208-004-IND – Tx : 2 kB par port Rx : 2 kB par port
Contrôle de flux Xon/Xoff (Xmarche/Xarrêt)
Parité Impaire, paire, marque, espace, aucune parité
Température de fonctionnement 0 à 40 °C (32 à 104 °F)
Température d'entreposage -10 à 55 °C (14 à 131 °F)
Humidité relative 5 à 90 % HR, sans condensation

Garantie

GARANTIE LIMITÉE DE 2 ANS

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de deux (2) ans à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de TRIPP LITE ou d'un centre de réparation autorisé par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, TRIPP LITE N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADÉQUATION À UN USAGE PARTICULIER.

Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il remplace un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile.

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont sujettes à changement sans préavis.
