PDUH30HV19 - Multiprise Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	PDU (Power Distribution Unit) en bâti de base
Marque	Tripp Lite
Modèle	PDUH30HV19
Catégorie	Multiprise
Tension d'entrée	200-240 V CA
Fiche d'entrée	L6-30P (phase unique, 30 A)
Prises de sortie	200-240 V IEC 60320 C19 (usage intensif)
Nombre de prises	30 (selon modèle)
Protection électrique	Disjoncteur intégré (protection contre les surcharges)
Mise à la terre	Patte de mise à la terre pour équipement nécessitant une liaison au châssis
Installation	Baie 1U, baie 0U, murale, sous comptoir
Température de fonctionnement	0°C à 40°C
Utilisation prévue	Intérieur, environnement contrôlé (pas d'humidité excessive, poussières, contaminants conducteurs)
Entretien et nettoyage	Aucune pièce réparable par l'utilisateur ; ne pas ouvrir ; nettoyer avec un chiffon sec
Garantie	5 ans (défauts de matériel et de main-d'œuvre)
Certifications	Conforme aux codes électriques locaux ; numéro de série unique pour identification réglementaire

FOIRE AUX QUESTIONS - PDUH30HV19 Tripp Lite

Quelle est la tension d'alimentation de la PDU PDUH30HV19 ?

La tension d'entrée est de 200-240 V CA, avec une fiche L6-30P.

Puis-je utiliser cette multiprise pour une protection contre les surtensions ?

Non, cette PDU ne fournit aucune protection contre les surtensions ou les bruits de ligne. Elle sert uniquement à distribuer l'alimentation.

Comment installer la PDU dans un bâti ?

L'unité peut être montée en baie 1U (horizontale) ou 0U (verticale). Utilisez les vis fournies pour la fixation dans les trous de glissière ou les brides de fixation.

Que faire si le disjoncteur se déclenche ?

Débranchez les appareils excédentaires, laissez le disjoncteur refroidir au moins une minute, puis appuyez sur la bascule pour le réarmer. La charge totale ne doit pas dépasser la valeur nominale.

Où se trouve la patte de mise à la terre et à quoi sert-elle ?

La patte de mise à la terre est située sur le boîtier. Elle permet de raccorder tout équipement nécessitant une mise à la terre au châssis de la PDU.

Quelles sont les conditions d'utilisation recommandées ?

Utilisation en intérieur uniquement, à l'abri de l'humidité excessive, des températures extrêmes (0-40°C), de la poussière et des contaminants conducteurs. Évitez la lumière directe du soleil.

Puis-je réparer la PDU moi-même ?

Non, il n'y a aucune pièce réparable par l'utilisateur. Ne tentez pas d'ouvrir le boîtier. Contactez un technicien qualifié pour toute réparation.

Quelle est la garantie de cette multiprise ?

Tripp Lite offre une garantie de 5 ans contre les défauts de matériel et de main-d'œuvre, à compter de la date d'achat initiale.

Quels types de fiches d'entrée existent pour ce modèle ?

Pour le PDUH30HV19, la fiche d'entrée est une L6-30P. D'autres modèles de la série peuvent avoir une fiche IEC 309 bleue 32 A.

La PDU est-elle adaptée pour un usage en extérieur ?

Non, elle est conçue uniquement pour une utilisation en intérieur, dans un environnement contrôlé et sec.

MODE D'EMPLOI PDUH30HV19 Tripp Lite

PDU en bâti de base

PDUH30HV19

(Nombre de série : AG-00E6)

PDUH30HV

(Nombre de série : AG-00E6)

PDUH32HV19

(Nombre de série : AG-00E5)

PDUH32HV

(Nombre de série : AG-00E5)

Considérations importantes de sécurité 10

Importantes mises en garde 10

Installation 11

Caractéristiques 12

Garantie 12

Manufacturing

Excellence.

Copyright © 2014 Tripp Lite. Tous droits réservés.

Important consignes de sécurité

Ce manuel contient des instructions et des mises en garde que vous devez respecter durant l'installation, l'utilisation et l'entreposage de ce produit. Le non-respect de ces instructions et mises en garde annulera la garantie du produit.

Importantes mises en garde

• La PDU fournit des prises multiples pratiques, mais elle ne FOURNIT PAS de protection contre les surtensions ou les bruits de ligne pour l'équipement connecté.
• La PDU est conçue pour être utilisée à l'intérieur uniquement, dans un environnement contrôlé, à l'écart de l'excès d'humidité, des températures extrêmes, des contaminants conducteurs, de la poussière et de la lumière directe du soleil.
• Maintenir la température intérieure ambiant entre 0°C et 40°C (32°F et 104°F).
• La PDU doit être installée par un technicien qualifié seulement.
• Ne pas tenter de monter la PDU sur une surface précaire ou instable.
• Installer conformément aux codes locaux de l'électricité. S'assurer d'utiliser la bonne protection contre les surintensités pour l'installation, conformément aux valeurs nominales de la fiche et de l'équipement.
• Branchez la PDU à une prise de courant qui est conforme aux codes électriques locaux et qui est dûment protégée contre les courants excessifs, les courts-circuits et les défauts à la terre.
• Les prises électriques qui alimentent l'équipement doivent être installées à proximité de l'équipement et doivent être facilement accessibles.
• Ne pas connecter la PDU dans une prise non mise à la masse ou des rallonges électriques ou des adaptateurs qui éliminent la connexion à la masse.
• S'assurer de fournir un dispositif de déconnexion local pour tous les modèles qui sont installés en permanence sans fiche facilement accessible.
• Ne jamais essayer d'installer un équipement électrique pendant un orage. L'équipement individuel connecté à la PDU ne doit pas excéder la charge nominale des prises individuelles de la PDU.
• La charge totale connectée à la PDU ne doit pas excéder la charge nominale maximum pour la PDU.
• Ne pas tenter de modifier la PDU, y compris les fiches d'entrée et les câbles d'alimentation.
• Ne pas encer ou tenter d'ouvrir une quelconque partie du boîtier de la PDU. Il n'existe aucune pièce réparable par l'utilisateur à l'intérieur.
• Ne pas tenter d'utiliser la PDU si une de ses pièces est endommagée.
• Il n'est pas recommandé d'utiliser cet équipement dans les applications de soutien vital où une panne de cet équipement serait susceptible de causer une panne de l'équipement de soutien vital ou d'affecter sérieusement sa sécurité ou son efficacité. Ne pas utiliser cet équipement dans un milieu où il existe un mélange anesthésique inflammable avec de l'air, de l'oxygène ou de l'oxyde nitreux.

Installation

Note: Les illustrations peuvent être différentes de celles de leur méthode de PDU.

1 Définir la configuration de l'installation. L'unité peut être installée selon quatre configurations : Baie 1U, Baie 0U, contre un mur ou sous un comptoir. Choisir une configuration et suivre les consignes d'installation dans la section appropriée de l'étape 1 avant de procéder à l'étape 2.

Remarque: Sans tenir compte de la configuration, l'utilisateur doit déterminer la compatibilité de la quincaillerie et les procédures avant d'effectuer l'installation. L'unité PDU et la quincaillerie incluse sont conçues pour des types de bâti et boîtier courants et peuvent ne pas convenir à toutes les applications.

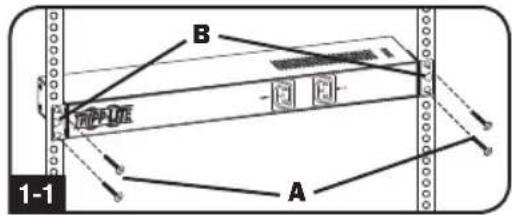

1-1 Installation en baie 1U. Fixer la PDU à la baie en insérant quatre vis (A) trous de fixation de la glissière de la baie comme indiqué.

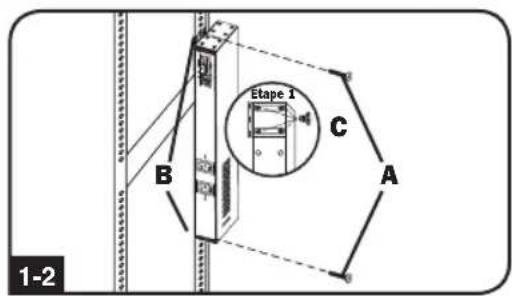

1-2 Installation en baie 0U. 1ère partie : Retirer les vis (C) fixant les brides de fixation à la PDU, changer l'orientation des brides comme indiqué et les fixer à nouveau. Utiliser seulement les vis jointes ou leur équivalent exact (N° 6-32, tête plate 1/4 po [6,4 mm]) 2ème partie : Fixer la PDU verticalement en insérant deux vis ou plus (A), fournies par l'utilisateur dans les brides de fixation (B) de l'unité et dans les points de fixation de la baie ou de son boîtier.

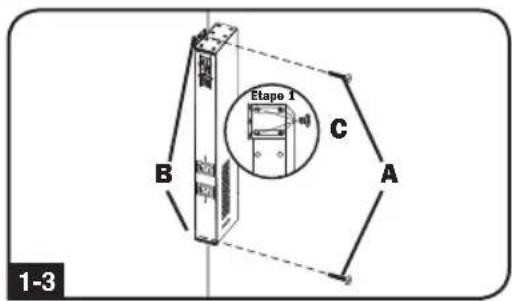

1-3 Installation murale. Après avoir effectué la partie 1 ci-dessus, fixer la PDU sur une surface de fixation stable en insérant deux vis ou plu

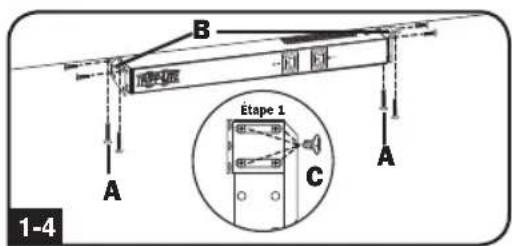

1-4 Installation sous un comptoir. Après avoir effectué la partie 1 ci-dessus, fixer la PDU sur une surface de fixation stable en insérant quatre vi ûrs de la surface de montage.

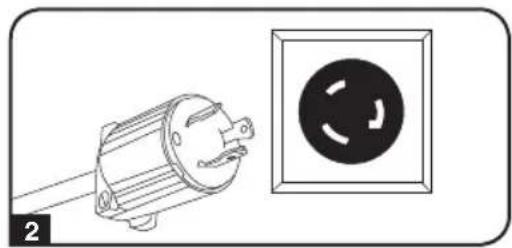

Fixer le fiche d'entrée de l'unité PDU à une prise mise à la terre. Insérer la fiche directement dans une prise CA correctement mise à la terre, qui ne partage pas de circuit supporting une lourde charge électrique (comme un climatiseur ou un réfrigerateur).

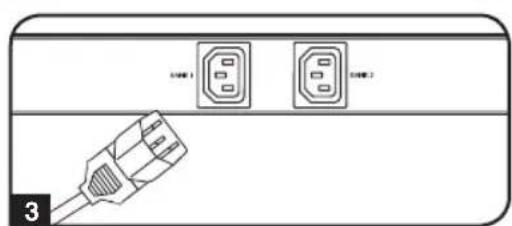

3 Fixer l'équipement à l'unité PDU. Faire attention de ne pas dépasser la charge nominale de l'unité PDU. La totalité du courant électrique utilisé par la PDU sera affichée en ampères au compteur numérique.

Caractéristiques

Fiche d'entree L6-30P: 200-240 V, (PDUH30HV19 & PDUH30HV)

Fiche d'entrée IEC 309 bleue 32 A: 200-240 V, (PDUH32HV19 & PDUH32HV)

200-240 V Prises de sortie IEC 60230 C13 (PDUH30HV & PDUH32HV)

200-240 V Prises de sortie IEC 60320 C19 (PDUH30HV19 & PDUH32HV19)

1 Fiche d'entrée (Varie selon le modèle) 2 Prises (Variant selon les modèles) : Lors d'un fonctionnement normal, les prises distribuent du courant CA à l'équipement connecté. 3 Disjoncteur : Si la charge de l'équipement connecté à la PDU dépasse la charge nominale maximale, le disjoncteur se déclenchera pour éviter les dommages. Lorsqu'un disjoncteur se déclenche, sa bascule va remonter. Débrancher les appareils excédentaires et laisser le disjoncteur refroidir pendant au moins une minute avant d'appuyer sur la bascule pour rétablir le disjoncteur. 4 Patte de mise à la terre : Utiliser cette borne pour brancher n'importe quel équipement nécessitant une mise à la terre au châssis.

Garantie limitee

Le vendeur garantit que ce produit, s'il est utilisé selon toutes les directives applicables, est exempt de defaults d'origine de matériel et de main-d'oeuvre pour une période de 5 ans (à l'exception des batteries interne du système UPS hors des É. U. et du Canada, 1 an) à partir de la date initiale d'achat. Si le produit s'avéré défectieux en matériel ou en main-d'oeuvre durant cette période, le vendeur réparera ou remplacera le produit à sa désigné. Vous pouvez obtenir un service selon cette garantie seulement en livrant ou en expédiant le produit (avec les frais d'expédition et de livraison prépayés) à: Tripp Lite, 11.11 W. 35th Street, Chicago, IL 60609 USA. Le vendeur paierai les frais d'expédition de retard. Visitez www. triplite. com/support avant d'envoyer un équipement pour réparations.

CETTE GARANTIE NE S'APPLIQUE PAS À UNE USURE NORMALE OU UN ENDOMMAGEMENT RESULTANT D'ACCIDENT, UTILISATION ERRONEE, ABUS OU NEGLIGENCE. LE VENDEUR N'OFFRE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT ETABLIE DANS LA PRESENTE. SAUF DANS LA MESURE PROHIBEE PAR LA LOI APPLICABLE, TOUTES LES GARANTIES IMPLICITES, INCLUANT TOUTES LES GARANTIES DE COMMERCIALISATION OU ADAPTATION, SONT LIMITES À LA DUREE DE LA PERIODE DE GARANTIE INDIQUEE CI-DESSUS ; ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS LES DOMMAGES ACCIDENTELS OU PROVOQUES. (Certains États ne permettent pas de limitation pour la durée de garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation de dommages accidentels ou provoqués, en conséquence les limitations ou exclusions ci-dessus peuvent ne pas être applicables pour vous. Cette Garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits variant selon les juridictions).

AVERTISSEMENT: L'utilisateur individuel doit prendre toutes mesures pour déterminer avant utilisation si cet appareil est approprié, ajusté ou offre toute sécurité pour l'utilisation prévue. Du fait que les applications individuelles sont sujettes à de grandes variations, le fabricant n'assure aucune description ou garantie concernant l'aptitude ou l'adaptation de ces appareils pour toute application spécifique.

Numéros d'identification de conformité aux réglements

A des fins de certification et d'identification de conformité aux règlements, votre produit Tripp Lite a reçu un numéro de série unique. Ce numéro se retrouve sur la plaque signalétique du produit, avec les inscriptions et informations d'approbation requises. Lors d'une demande d'information de conformité pour ce produit, utilisez toujours le numéro de série. Il ne doit pas être confondu avec le nom de la marque ou le numéro de modèle du produit.

La politique de Tripp Lite est celle d'une amélioration continue. Les spécifications peuvent être modifiées sans préavis.
