Type de produit	Adaptateur réseau USB vers fibre optique
Marque	Tripp Lite
Modèle	U336SMF1GLC (U336-SMF-1G-LC)
Connectivité	USB 3.0 (compatible USB 2.0) vers fibre optique monomode LC duplex
Débit de données	Jusqu'à 5 Gbps (USB 3.0) ou 480 Mbps (USB 2.0)
Type de fibre	Monomode (Singlemode), 8.3/125 µm
Longueur d'onde	1310 nm
Distance maximale	5 km
Alimentation	Bus USB, aucune alimentation externe requise
Systèmes d'exploitation supportés	Windows 10, 8/8.1, 7, XP, Vista ; Server 2012, 2008
Fonctions principales	Connexion réseau sécurisée via fibre optique, réveil par réseau (Wake-on-LAN), installation plug-and-play, conception compacte
Indicateur lumineux	LED bleue : connexion Ethernet établie, clignote pendant le transfert de données
Contenu de l'emballage	Adaptateur USB-fibre, guide de démarrage rapide
Garantie	Garantie limitée de 3 ans
Dimensions (approx.)	Environ 7 x 2 x 1.5 cm (estimation)
Poids (approx.)	Environ 30 g (estimation)

FOIRE AUX QUESTIONS - U336SMF1GLC Tripp Lite

Comment installer l'adaptateur U336SMF1GLC ?

Téléchargez d'abord le pilote depuis le CD fourni (ou le site Web de Tripp Lite). Installez le pilote sur votre ordinateur. Branchez le câble fibre sur le port LC de l'adaptateur, puis insérez l'adaptateur dans un port USB 3.0 (pour des vitesses maximales) ou USB 2.0. La LED bleue s'allume lorsque la connexion Ethernet est établie.

Quels systèmes d'exploitation sont compatibles ?

L'adaptateur prend en charge Windows 10, 8/8.1, 7, XP, Vista, ainsi que Windows Server 2012 et 2008. Il n'est pas compatible avec macOS ou Linux selon la notice.

Puis-je utiliser cet adaptateur avec une fibre multimode ?

Non, le modèle U336-SMF-1G-LC est conçu pour la fibre monomode (singlemode). Pour la fibre multimode, utilisez le modèle U336-MMF-1G-LC.

Quelle est la distance maximale de transmission ?

Avec une fibre monomode, la distance peut atteindre jusqu'à 5 km sans perte de vitesse ni de fiabilité.

L'adaptateur nécessite-t-il une alimentation externe ?

Non, il est alimenté directement par le port USB de l'ordinateur. Aucune alimentation externe n'est nécessaire.

Le voyant LED ne s'allume pas, que faire ?

Vérifiez que le pilote est correctement installé. Assurez-vous que l'adaptateur est bien enfoncé dans le port USB. Testez avec un autre port USB. Si le problème persiste, contactez le support Tripp Lite.

Cet adaptateur supporte-t-il le Wake-on-LAN ?

Oui, il est compatible avec la fonction de réveil par réseau (Wake-on-LAN).

Quelle est la vitesse maximale supportée ?

En utilisant un port USB 3.0, le débit peut atteindre jusqu'à 5 Gbps. Avec un port USB 2.0, le débit est limité à 480 Mbps.

L'adaptateur fonctionne-t-il avec un commutateur réseau non géré ?

Oui, les émetteurs-récepteurs USB 3.0 fonctionnent avec des commutateurs réseau gérés ou non gérés.

Quelle est la garantie de cet adaptateur ?

Tripp Lite offre une garantie limitée de 3 ans contre les défauts de matériaux et de fabrication. Consultez la notice pour les détails.

MODE D'EMPLOI U336SMF1GLC Tripp Lite

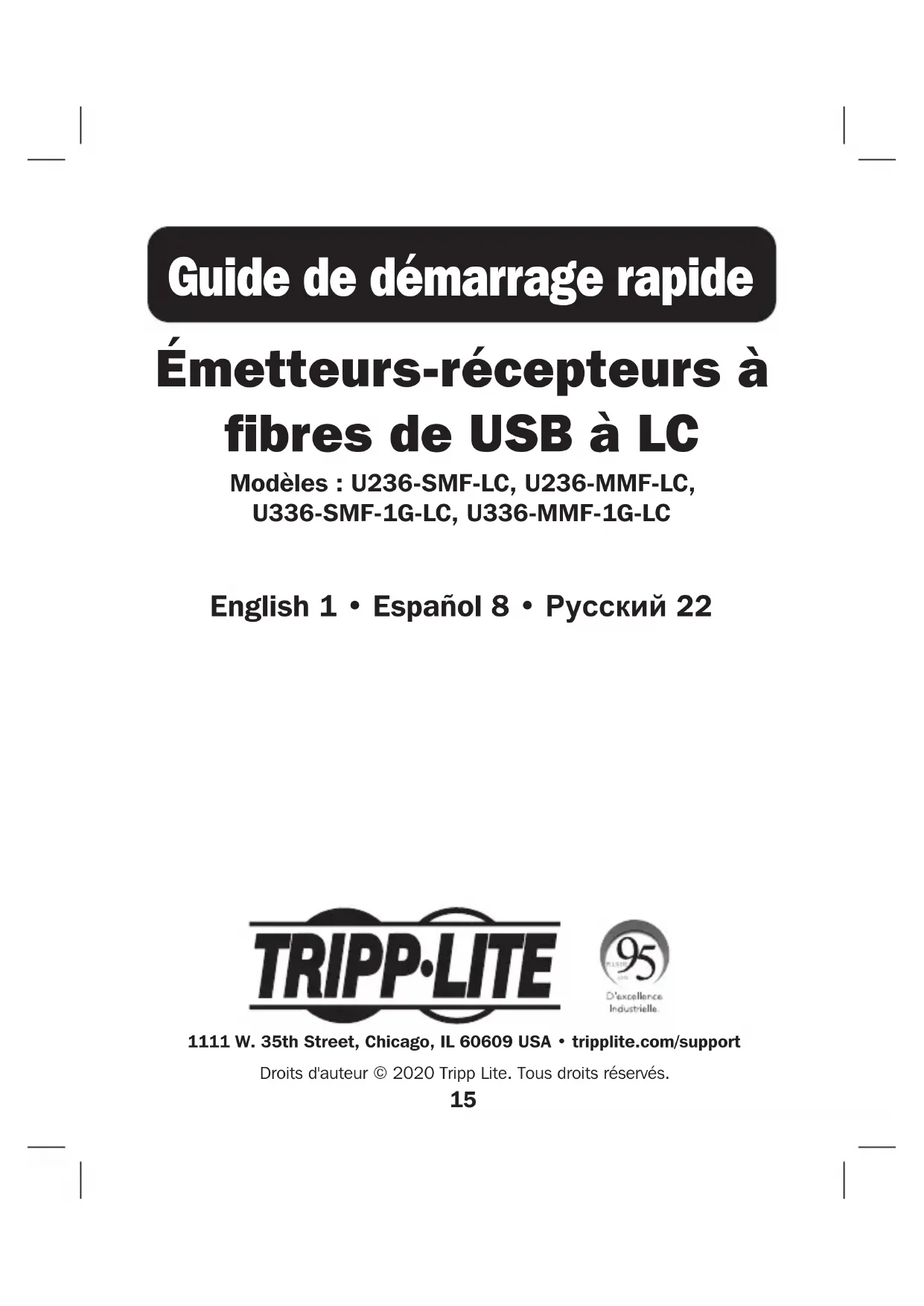

Guide de démarrage rapide

Émetteurs-récepteurs à fibres de USB à LC

Modèles : U236-SMF-LC, U236-MMF-LC, U336-SMF-1G-LC, U336-MMF-1G-LC

English 1 • Español 8 • Русский 22

D'excellence Industrielle.

Droits d'auteur © 2020 Tripp Lite. Tous droits réservés.

Caractéristiques du produit

Tous les modèles :

• Les émetteurs-récepteurs offrent une connexion au réseau à fibres portable par le biais du port USB sur un ordinateur portable ou une tablette.
• La connexion à fibres directe minimise le risque de fuites de données et prévient l'interférence électromagnétique (EMI).
• Se branche directement dans un port USB, aucune alimentation externe requise
• Les lecteurs faciles à installer établissent une connexion en quelques secondes.
• Compatible avec le réveil par réseau
• Conception mince et compacte pour faciliter l'entreposage et le transport

U236-SMF-LC :

• Se connecte à un réseau à fibres de 100 Mbps
• Prolonge jusqu'à 20 km du réseau à fibres sans compromettre la vitesse ou la fiabilité
• Singlemode, 1 310 nm
• Prend en charge des débits de transfert de données USB 2.0 jusqu'à 480 Mbps

U236-MMF-LC :

• Se connecte à un réseau à fibres de 100 Mbps
• Prolonge jusqu'à 2 km du réseau à fibres sans compromettre la vitesse ou la fiabilité

Caractéristiques du produit

• Multimode, 1 310 nm
• Prend en charge des débits de transfert de données USB 2.0 jusqu'à 480 Mbps

U336-SMF-1G-LC :

• Se connecte à un réseau à fibres de 1 Gbps
• Prolonge jusqu'à 5 km du réseau à fibres sans compromettre la vitesse ou la fiabilité
• Singlemode, 1 310 nm
• Prend en charge des débits de transfert de données USB 3.0 pouvant atteindre jusqu'à 5 Gbps

U336-MMF-1G-LC :

• Se connecte à un réseau à fibres de 1 Gbps
• Prolonge jusqu'à 550 m du réseau à fibres sans compromettre la vitesse ou la fiabilité
• Multimode, 1 310 nm
• Prend en charge des débits de transfert de données USB 3.0 pouvant atteindre jusqu'à 5 Gbps

L'emballage comprend

• U236-SMF-LC, U236-MMF-LC, U336-SMF-1G-LC ou U336-MMF-1G-LC
• Guide de démarrage rapide

Accessoires en option

• Cordon de raccordement à fibres Duplex Singlemode 8.3/125 10G de la série N370 (LC/LC)
• Cordon de raccordement à fibres Duplex Multimode 50/125 OM3 LSZH de la série N820 (LC/LC)

Exigences du système

• Ordinateur dont le port USB-A est activé avec un port USB 2.0 ou 3.0 disponible
• Commutateur(s) de réseau géré(s) ou non géré(s) pour les émetteurs-récepteurs à fibres U336-XMF-1G-LC
• Systèmes d'exploitation pris en charge : o Microsoft Windows 10, 8/8.1, 7, XP, Vista o Microsoft Server 2012, 2008

Installation

Remarques :

• Avant l'installation, vérifier que la longueur d'onde de l'équipement à fibres (1 310 nm) et le type de mode (simple ou multi) et la distance (en mètres) correspondent aux caractéristiques techniques de l'émetteur-récepteur à fibres USB.

• Les émetteurs-récepteurs à fibres USB 3.0 fonctionnent uniquement avec des commutateurs de réseau gérés ou non gérés.

• Avant de raccorder l'émetteur-récepteur à fibres USB, télécharger le lecteur applicable sur un ordinateur de bureau ou un ordinateur portable depuis le CD inclus.

• Une fois le lecteur approprié installé, raccorder le câble à fibres simple ou multi nouveau ou existant au port LC duplex disponible sur l'émetteur-récepteur. Établir ensuite une connexion avec le réseau à fibres.

• En fonction de l'émetteur-récepteur, insérer le connecteur mâle USB-A dans un port USB 2.0 ou 3.0 sur un ordinateur.*

• Un voyant à DEL bleu s'allumera pour indiquer une connexion à Ethernet réussie. Le voyant à DEL clignotera pendant le transfert des données.

* Un port USB 3.0 est requis pour atteindre des vitesses de transfert de données pouvant aller jusqu'à 5 Gbps.

Garantie

Garantie limitée de 3 ans

Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, d'être exempt de tous défauts de matériaux et de fabrication pour une période de 3 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériau ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à son entière discrétion. Le service sous cette garantie ne peut être obtenu qu'en livrant ou en expédiant le produit (avec tous les frais d'expédition ou de livraison prépayés) à : Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA. Le vendeur paiera les frais d'expédition de retour. Visiter tripplite.com/support avant d'envoyer de l'équipement pour réparation.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient selon le territoire).

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

Garantie

Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis.
