SmartRack SRFAN1UTEMP - Ventilateur Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Marque	Tripp Lite
Modèle	SmartRack SRFAN1UTEMP
Type de produit	Ventilateur de rack 1U avec surveillance de température
Hauteur du rack	1U (44,45 mm)
Alimentation	120 V CA, 50/60 Hz, via adaptateur secteur (fiche NEMA 5-15P)
Consommation	Protection contre les surintensités max. 20 A (modèle 120 V)
Affichage	Écran ACL de la température ambiante
Unités de température	Affichage en °C ou °F (commutable par interrupteur)
Fonctions principales	Ventilation forcée, mesure de température, montage en rack 1U
Installation	Montage avec vis sur les oreilles avant du boîtier (quincaillerie non fournie)
Température de fonctionnement	0 °C à 40 °C (32 °F à 104 °F)
Entretien	Aucun entretien de routine requis ; ne pas ouvrir l'appareil
Sécurité	Ne pas obstruer les ouvertures ; tenir à l'écart des liquides et gaz inflammables
Garantie	2 ans limitée (défauts de matériaux et de fabrication)
Pays d'origine	États-Unis

FOIRE AUX QUESTIONS - SmartRack SRFAN1UTEMP Tripp Lite

Comment installer le ventilateur SmartRack SRFAN1UTEMP ?

Réservez un espace de 1U dans le boîtier. Alignez les oreilles de montage avec les trous du rack, puis fixez avec des vis appropriées (non fournies). Branchez l'adaptateur secteur sur le ventilateur, puis sur une prise 120 V.

Comment allumer le ventilateur et régler la température ?

Utilisez l'interrupteur à bascule situé à l'avant pour mettre sous tension. La température ambiante s'affiche sur l'écran ACL. Pour passer de °F à °C, basculez le second interrupteur.

Où placer la sonde de température ?

Installez la sonde dans un endroit représentatif de la température moyenne de l'air dans le rack, loin des sources de chaleur directes.

Quels sont les précautions de sécurité à respecter ?

Ne pas obstruer les ouvertures, garder cheveux et vêtements éloignés des pales, ne pas ouvrir le boîtier, installer dans un environnement intérieur contrôlé, et respecter les limites de surintensité (max 20 A pour 120 V).

L'entretien est-il nécessaire ?

Non, le ventilateur ne nécessite aucun entretien de routine. Ne pas ouvrir l'appareil, car il ne contient aucune pièce réparable par l'utilisateur.

Quelle est la tension d'alimentation requise ?

Le modèle SRFAN1UTEMP fonctionne sous 120 V CA (50/60 Hz) via un adaptateur secteur avec fiche NEMA 5-15P. Raccordez à un circuit protégé par un disjoncteur de maximum 20 A.

Puis-je monter le ventilateur dans n'importe quel rack ?

Oui, il est conçu pour tout rack standard 19 pouces avec trous de montage verticaux. Assurez-vous que l'espace de 1U est libre et que la quincaillerie de montage est adaptée.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez la connexion de l'adaptateur secteur et l'état de la prise. Assurez-vous que l'interrupteur est en position marche. Si le problème persiste, contactez le support Tripp Lite.

Quelle est la garantie de ce produit ?

Le ventilateur bénéficie d'une garantie limitée de 2 ans contre les défauts de matériaux et de fabrication. Elle ne couvre pas l'usure normale ni les dommages dus à une mauvaise utilisation.

Puis-je remplacer les pales du ventilateur ?

Non, les pales ne sont pas remplaçables individuellement. Le ventilateur est conçu comme un ensemble scellé. Toute ouverture annule la garantie et présente un risque de blessure.

MODE D'EMPLOI SmartRack SRFAN1UTEMP Tripp Lite

Manuel de l'utilisateur

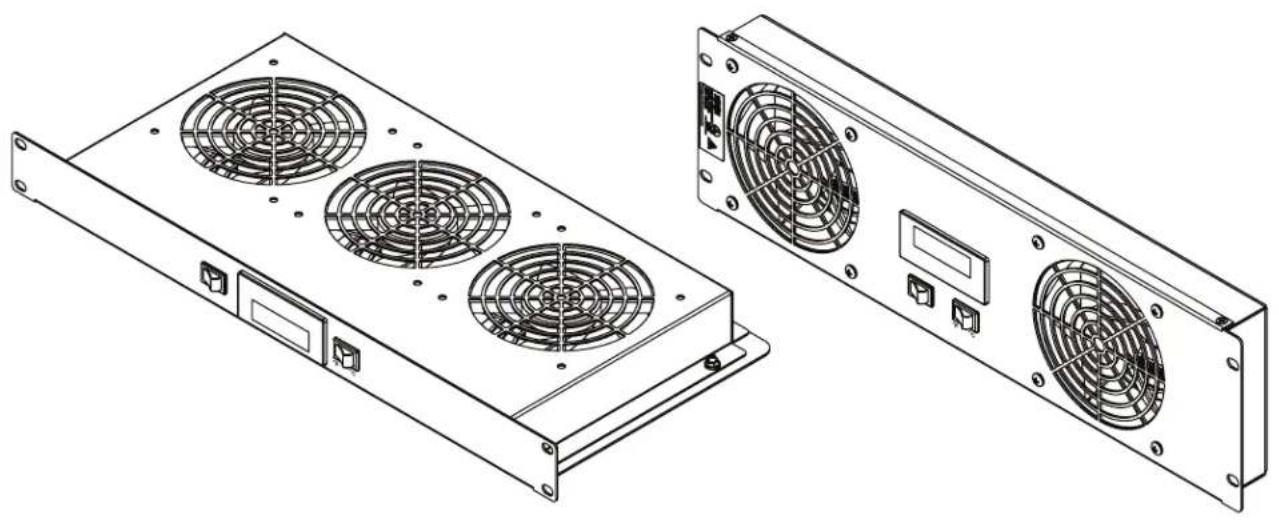

Accessoire pour plateau à trois ventilateurs monté sur panneau SmartRack® avec surveillance de la température ambiente de l'air

Modèles : SRFAN1UTEMP, SRFAN3UTEMP, SRFAN3UDCTEMP

English 1 • Espanol 5

1111 W. 35th Street, Chicago, IL 60609 USA · triplite.com/support

Droits d'auteur © 2020 Tripp Lite. Tous droits réservés.

Consignes de sécurité importantes

CONSERVER CES INSTRUCTIONS.

Ce manuel contient des instructions et des avertissements qui doivent etre suivis lors de l'installation et du fonctionnement du produit decrit dans ce manuel. Lire attentivement toutes les instructions avant de proceder à l'installation. Le non-respect de ces instructions pourrait afferter la garantie et causer des dommages à la propriété et des blessures.

Avertissements concernant la connexion, l'installation et l'emplacement

• Ce manuel comprend des instructions de sécurité pour la personne qualifiée qui installe les ventilateurs.
• Inspector le conteneur d'expédition et l'appareil à la recherche de dommages visibles qui auraient pu survenir en cours de transport. Ne pas utiliser si l'appareil est endommagé.
• Les ventilateurs sont concus pour être installés dans des installations commerciales comme des batis pour données informatiques ou leurs des adultes sont normalement presents.
• Installer dans un environnement interieur controlé, à l'ecart de l'humidité, des températures extrêmes, des liquides et des gaz inflammables, des contaminants conducteurs, de la poussière et de la lumière directe du soleil.
  Pour un rendement optimal, maintainir la temperature interieure entre 0^ et 40^ (32 F et 104 F).
• Ne pas tenter de modifier les trou s du boitier ou d en percer de nouveaux pour le montage. Utiliser les trou de montage fournis.
• Installer conformément au Code national de l'électricité (modèles de 220 V et 240 V).
• Installer conformement aux normes ANSI/NFPA 70 de la National Electrical Code et au code canadien de l'électricité, partie I, C22.1 (modèle de 120 V).
• Pour réduire les risques d'incendie, raccorder uniquement à un circuit muni d'une protection contre les surcharges du circuit de derivation maximum de 50 A conformément au National Electrical Code (NEC), ANSI/NFPA 70 ou au code local de l'électricité, partie I, C22.1 (modèle de 120 V).
  Sassurer d'utiliser une protection contre les surintensités de 16 A maximum pour l'installation, conformément aux valeurs nominales de la fiche et de I'équipement (modles 220 V et 240 V).
  Sassurer dutiliser une protection contre les surintensités de 20 A maximum pour l'installation, conformement aux valeurs nominales de la fiche et de I'équipement (modles 120 V).
• L'équipement doit être connecté à une prise de courant du secteur mise à la masse.
  Fixer solidement les ventilateurs en place à l'aide de vis.
  Lorsque des outils sont utilisés, utilise une protection des yeux et respecter toutes les precautions recommendees par le fabricant des outils et requises par les reglementations applicables.
  Le ventilateur ne nécessite aucun entretien de routine. Ne pas ouvr le ventilateur, quelle que soit la raison. Il n'existe aucune piece réparable par l'utilisateur à l'intérieur.
  Garder les cheveux, les vetements et les objets laches a l'ecart des entrées des ventilateurs. Il y a risque de dommages à la propriété et de blessures.
• Ne pas obstruer les ouvertures du ventilateur. Ne pas bloquer, couvir ou insérer des objets dans les ouvertures du ventilateur.
  Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie ou une defaillance de cet équipement peut, selon toute vraisemblance, entrainer la defaillance de l'appareil de maintain des fonctions vitales ou afferter de façon majeure sa sécurité ou son efficacité.

Explication des symboles

!	Mise en garde, risque de danger
	Mise en garde, pales de ventilateur mobiles

Installation

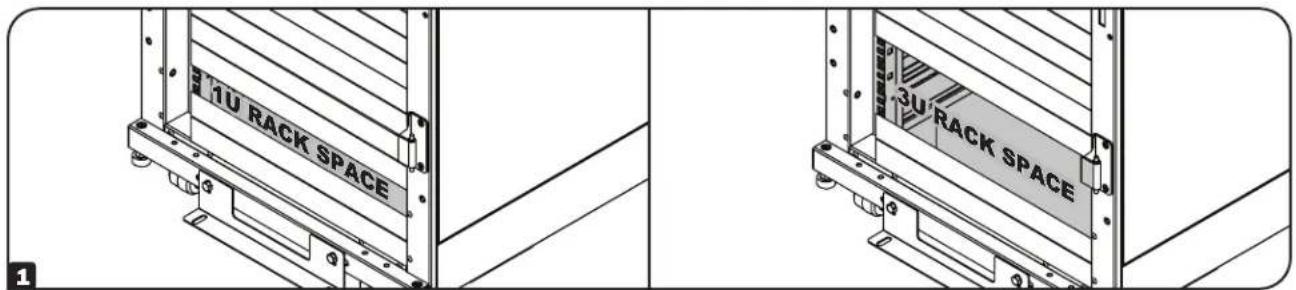

1 Identier 1espace de 1U (SRFAN1U) ou 3U (SRFAN3U/SRXFAN3U) desired in the boitier pour bati pour monter le ventilateur.

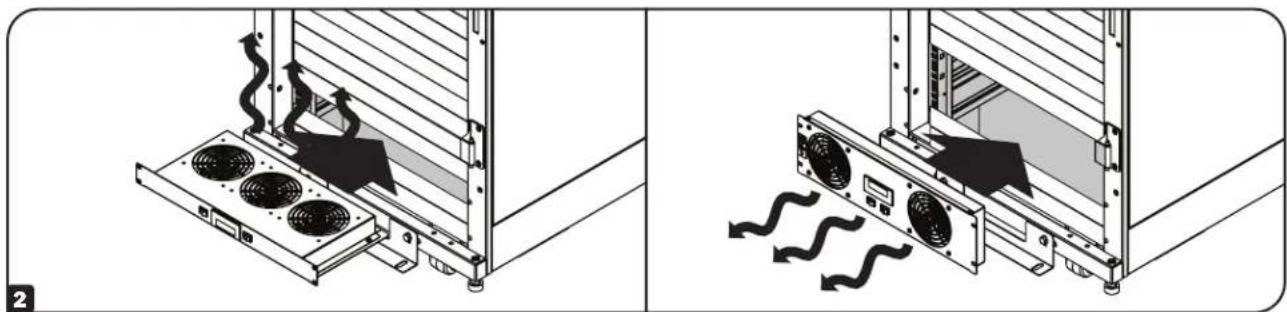

2 Aligner les oreilles de montage situées sur le panneau avant du ventilateur avec les trous de montage verticaux situés sur la partie avant du boitier.

Remarque : Les pales du ventilateur pousseront l'air vers le dessus ou a travers l'avant du boitier.

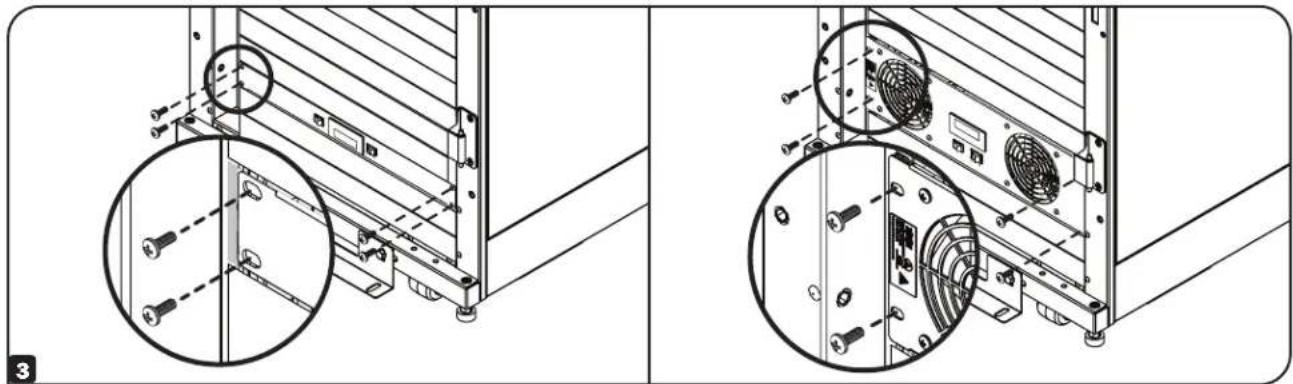

3 Attacher et retenir en place le ventilateur au boitier pour bati en utilisant de la quincaillerie fournie par l'utiliseur.

Remarque : Lutilisateur doit deteminer laptitude de la quincaillerie avant le montage. Si la quincaillerie et les procedres ne conviennent pas a l'application, communieur avec le fabricant du bati ou du boitier pour bati pour trouver une solution.

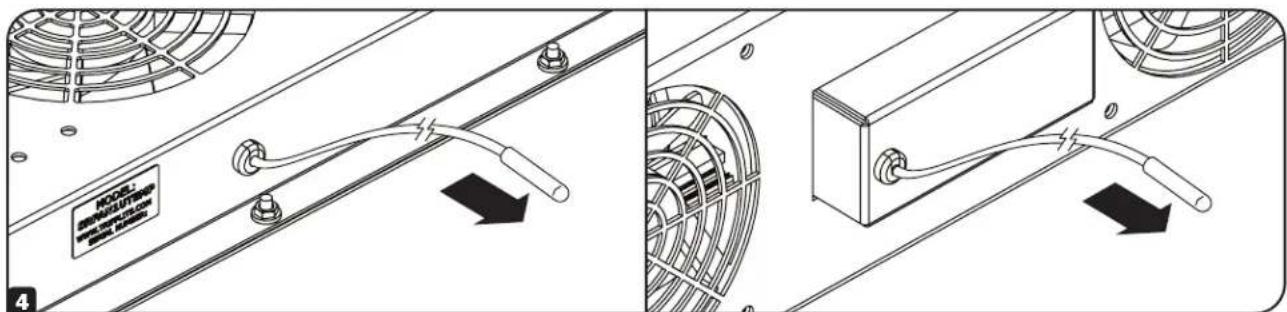

4 Installer la sonde de tempereure ambiente dans un endroit ou elle effectuera un echantillonnage de la temperature moyenne de l'air.

Installation

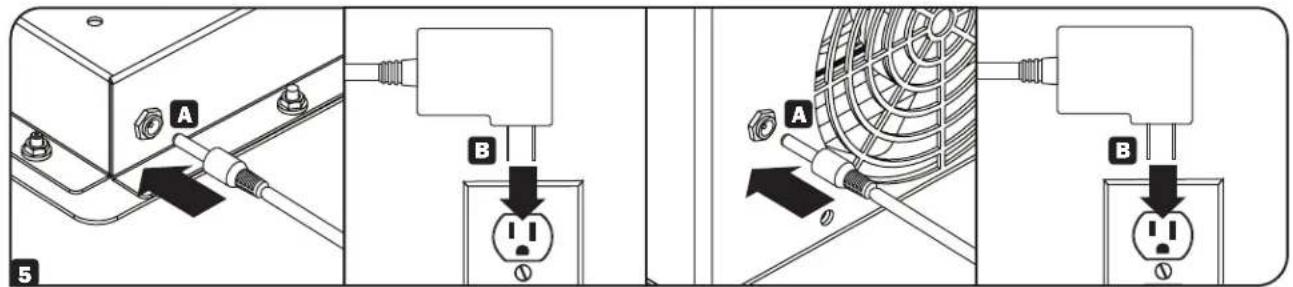

5 Brancher la fiche de l'adaptateur d'alimentation au ventilateur A, puis brancher l'alimentation electrique dans une source d'alimentation qui prend en charge une fiche NEMA 5-15P, comme une prise murale, une unité de distribution de l'alimentation (PDU) ou un onduleur B.

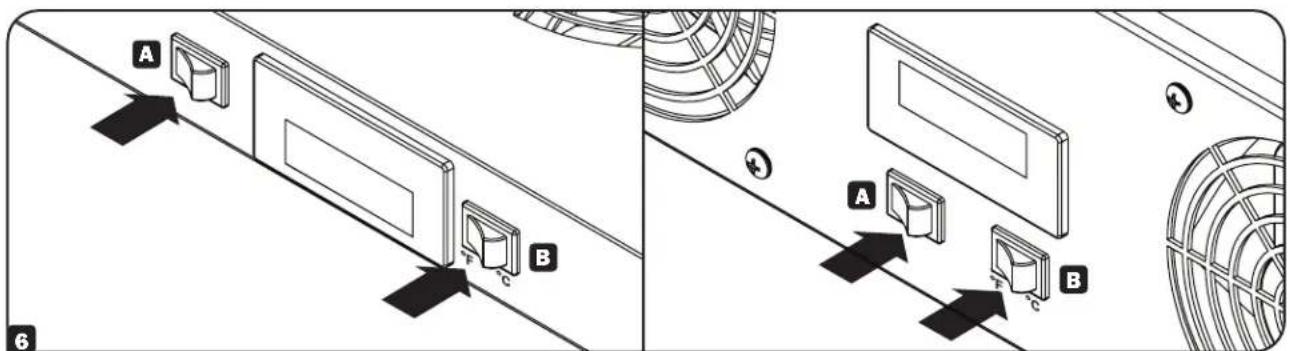

Pour mette lappereil sous tension, pousser sur l'interrupteur a bascule a qu se trouve a l'avant du ventilateur. La temperature de la air s'affichera sur I'ecran ACL. Pour passer de Fahrenheit a Celsius, possser sur I'interrupteur a bascule b sur le devant du ventilateur.

Garantie

Garantie limitée de 2 ans

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tout défaut de matérielaux et de fabrication pour une période de 2 ans à partir de la date d'achat initiale. Si le produit s'avere defectueux en raison d'un vice de matériel ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplaquer le produit, à son entière décision.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'une MAUVAISE UTILISATION, D'UN ABUS OU DUNE NÉLGENCE. LE VENDEUR N'ACCORDRE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT DÉCRITE DANS LE PRESENT DOCUMENT, SAUF DANS LA MESURE OU CELA EST INTERDIT PAR LA LOI EN VIGueur, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITE MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettant pas de limitations sur la durée d'une garantie implicite, et certains États ne permettant pas l'exclusion ou la limitation des dommages fortuits ou consécultifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accordes des droits légaux spécifique, et vous pouze avoir d'autres droits qui variant d'une compétence à l'autre.)

A t i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

D'excellence Industrielle.

1111 West 35th Street, Chicago, IL 60609 USA · tripplite.com/support
