MODE D'EMPLOI ZKM3110S ZANKER
Informations pour les utilisateurs
Table de cuisson vitro- céramique
Glaskerami- sche kookplaat
Nous vous remercions d'avoir choisi cet appareil.
Nous vous souhaitons de profiter pleinement de votre nouvel appareil et nous espérons que vous choisirez de nouveau notre marque lors de votre prochain achat d'appareil électroménager.
Veuillez lire attentivement cette notice d'utilisation et conservez-la comme documentation de référence pendant toute la durée de vie du produit. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

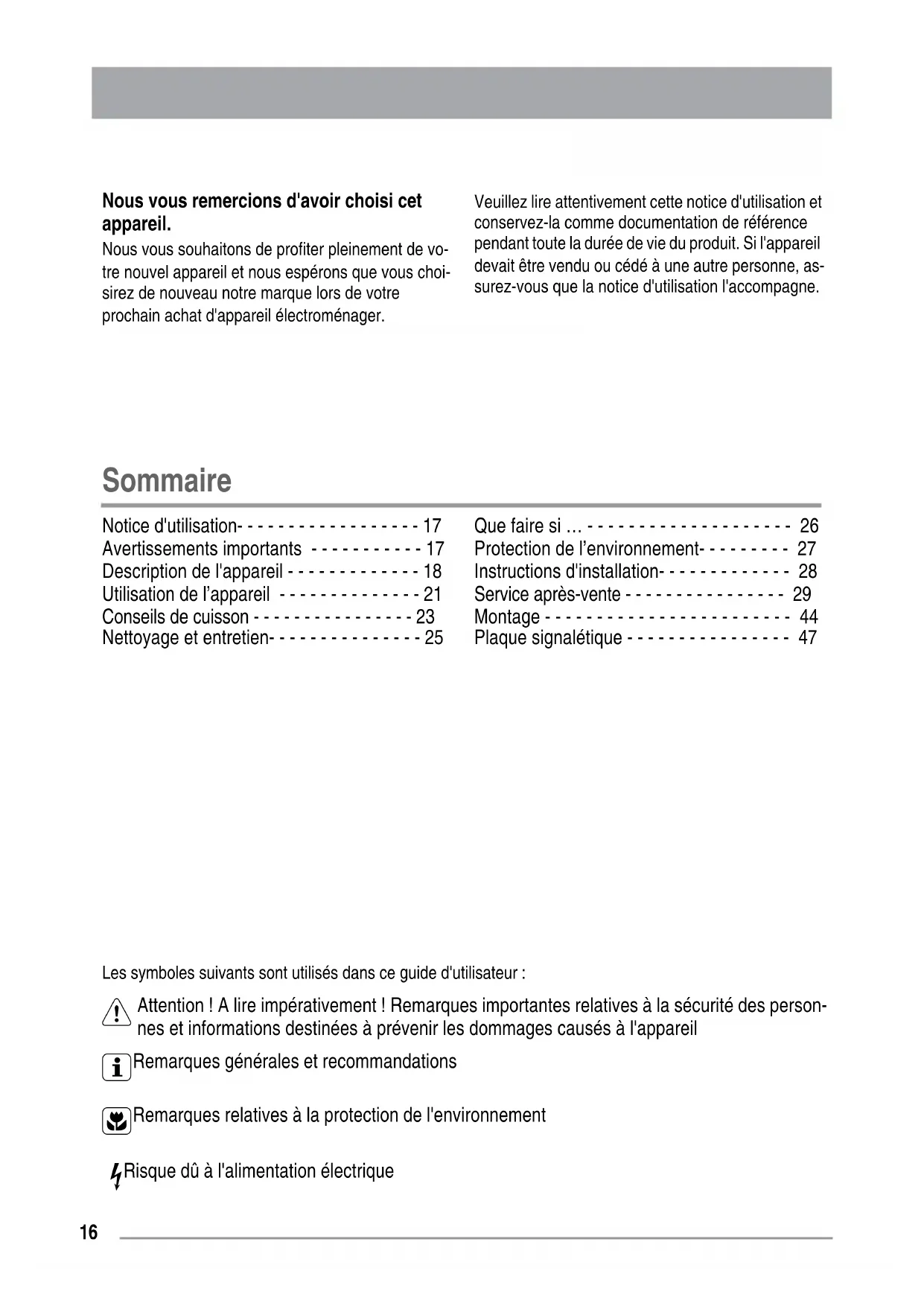

Sommaire
Notice d'utilisation- - - - - - - - - - - - - - - - - - 17
Avertissements importants 17
Description de l'appareil - - - - - - - - - - - 18
Utilisation de l'appareil 21
Conseils de cuisson - - - - - - - - - - - - - - 23
Nettoyage et entretien- - - - - - - - - - - - - - 25
Que faire si ... 26
Protection de l'environnement- - - - - - - - 27
Instructions d'installation- - - - - - - - - - - - 28
Service après-vente 29
Montage 44
Plaque signalétique 47
Les symboles suivants sont utilisés dans ce guide d'utilisateur :
Attention ! A lire impérativement ! Remarques importantes relatives à la sécurité des personnes et informations destinées à prévenir les dommages causés à l'appareil
Remarques générales et recommandations
Remarques relatives à la protection de l'environnement
Risque dû à l'alimentation électrique
Notice d'utilisation
⚠️ Avertissements importants
Pour ne pas perdre le bénéfice de la garantie en cas de panne, veuillez observer ces recommandations.
Utilisation réglementaire
- Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.
- Ne jamais laisser l'appareil sans surveillance pendant le fonctionnement.
- Cet appareil est uniquement destiné à l'usage domestique habituel et pour faire cuire et rôtir des aliments.
- L'appareil ne peut en aucun cas servir de plan de travail ou de support.
- Ne pas procéder à des transformations ou à modifications de l'appareil.
- Ne pas placer de liquides susceptibles de brûler, de matériaux facilement inflammables ou d'objets susceptibles de fondre (par ex. du papier aluminium, des matières synthétiques ou de l'aluminium) sur ou à promité de l'appareil.
Sécurité enfants
- Eviter systématiquement que les enfants en bas âge s'approchent de l'appareil.
- Les enfants plus âgés ne doivent être autorisés à utiliser l'appareil qu'accompagnés et sous surveillance.
- Afin d'éviter une mise en marche involontaire par des enfants en bas âge ou des animaux domestiques, nous vous conseillons d'activer le verrouillage parental.
Consignes générales de sécurité
- Le montage et le branchement de l'appareil sont du ressort exclusif de spécialistes agréés.
- Les appareils encastrables ne peuvent être mis en fonctionnement qu'après avoir été montés dans des armoires et des plans de travail homologués et adaptés.
- En cas de panne de l'appareil ou de domma-ges à la vitrocéramique (cassures, fêlures ou déchirures), mettre l'appareil hors et débranchez-le pour éviter un éventuel choc électrique.
- Le montage et le branchement de l'appareil sont du ressort exclusif de spécialistes agréés.
Précautions d'utilisation.
- La graisse et l'huile trop chaudes sont facilement inflammables. Attention! Danger d'incendie!
- Attention aux risques de brûlures lors de l'utilisation de l'appareil.
- Retirer les étiquettes et les films protecteurs de la vitrocéramique.
- S'assurer que les câbles d'appareils électriques n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants.
- Mettre les foyers hors fonctionnement après chaque utilisation.
Précautions de nettoyage
- Mettre l'appareil hors fonctionnement et le laisser refroidir avant de le nettoyer.
- Pour des raisons de sécurité, il est interdit de nettoyer l'appareil avec un jet à vapeur ou un appareil à haute pression.
Comment éviter d'endommager l'appareil
- Des objets peuvent endommager la vitrocéramque en tombant.
-
Les plats de cuisson peuvent endommager la vitrocéramique en heurtant le bord.
-
Les plats de cuisson en fonte ou pourvus d'un fonds abîmé peuvent érafler la vitrocéramique lorsqu'on les déplace.
- Les objets susceptibles de fondre ou les produits ayant débordé peuvent se consumer sur la vitrocéramique et doivent par conséquent être immédiatement enlevés.
- Eviter de faire chauffer à vide les casseroles et les poêles. Cela peut endommager l'ustensile de cuisson ou la vitrocéramique.
- Ne pas placer de plats de cuisson vides sur les zones de cuisson et ne pas mettre ces dernières en fonctionnement sans récipient.
Description de l'appareil

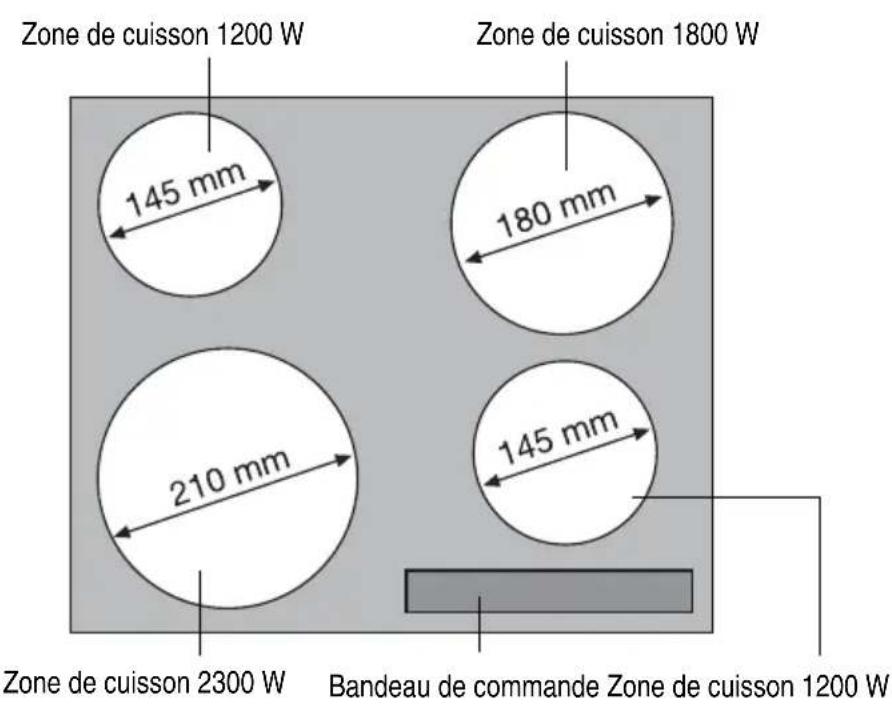

Equipement du plan de cuisson
Appuyez sur les touches sensitives par un mouvement de haut en bas, en évitant de recouvrir les autres touches.
Touche sensitive Fonction
| 1 | Marche / Arrêt Mettre l'appareil sous/hors tension |
| 2 | Augmenter les réglages Augmenter le niveau de cuisson |
| 3 | Diminuer les réglages Diminuer le niveau de cuisson |
Voyants
| Voyant Description | ||
| ☐ La zone de cuisson est désactivée | ||
| I - 9 | Niveaux de cuisson | Le niveau de cuisson est sélectionné |
| E | Erreur | Apparition d'une anomalie de fonctionnement |
| H | Chaleur résiduelle | La zone de cuisson est encore chaude |
| L | Sécurité enfants | Verrouillage/la sécurité enfants est activée |
| - | arrêt automatique | Arrêt activé |
Indicateur de chaleur résiduelle
Avertissement ! Danger de brûlures dû à la chaleur résiduelle ! Les zones de cuisson mettent un peu de temps à se refroidir après avoir été désactivées. Surveillez le voyant indiquant la chaleur résiduelle H.
La chaleur résiduelle peut être utilisée pour faire fondre un ingrédient et pour conserver les plats au chaud.
Utilisation de l'appareil
Mettre l'appareil sous/hors tension
| Bandeau de commande Affichage | ||
| Mise en fonctionnement | 1 effleurer pendant 2 secondes | ∅/∅ |
| Mise à l'arrêt | 1 effleurer pendant 1 seconde | ∅/aucun |
i Après la mise sous tension, il est nécessaire d'activer un niveau de cuisson ou une fonction dans les 10 secondes environ qui suivent dans le cas contraire l'appareil se déconnecte automatiquement.
Sélectionner le niveau de cuisson
| Bandeau de commande Affichage | ||
| Augmenter | effleurer ⊕ | 0 jusqu'à 9 |
| Réduire | effleurer ⊖ | 9 jusqu'à 0 |
| Mise à l'arrêt | Effleurer simultanément ⊕ et ⊖ | 0 |
Utilisation de la sécurité enfants
La sécurité enfants évite toute activation non souhaitée de l'appareil.
Activer la sécurité enfants
| Étape | Bandeau de commande | Affichage/signal |
| 1. Mettre | l'appareil en marche(ne pas sélectionner de niveau de cuisson) | |
| 2. | Effleurer les touches - des deux zones de cuisson avant simultanément pendant 4 secondes | |
| 3. Éteignez | l'appareil | |
| La sécurité enfants est activée. | ||
Désactiver la sécurité enfants
| Étape | Bandeau de commande | Affichage/signal |
| 1. Mettre | l'appareil en marche(ne pas sélectionner de niveau de cuisson) | |
| 2. | Effleurer les touches - des deux zones de cuisson avant simultanément pendant 4 secondes | |
| 3. Eteignez | l'appareil. | |
| La sécurité enfants est désactivée. | ||
La sécurité enfants ne peut être activée et désactivée, que lorsqu'aucun niveau de cuisson n'est sélectionné.
Forcer le dispositif de sécurité enfant
La sécurité enfants peut être désactivée pour un processus de cuisson unique; elle reste activée par la suite.
| Étape | Bandeau de commande | Affichage/signal |
| 1. Mettre l'appareil en marche | ||
| 2. | Effleurer les touches - des deux zones de cuisson avant simultanément pendant 4 secondes | |
| Jusqu'au prochain arrêt de l'appareil, celui-ci peut être utilisé normalement. Une fois l'appareil arrêté, la sécurité enfants reste active. | ||
i Après le brida de la sécurité enfants, un niveau de cuisson ou une fonction doit être réglé dans un délai approximatif de 10 secondes. Dans le cas contraire, l'appareil s'éteindra automatiquement.
Arrêt automatique
Table de cuisson
- Si, après activation de la table de cuisson, une zone de cuisson ou un niveau de cuisson n'est pas sélectionné dans les 10 secondes environ qui suivent, la table de cuisson se désactive automatiquement.
- Si un ou plusieurs champs de sonde sont couverts pendant plus de 10 secondes par des objets (casserole, manique etc), un signal retentit et la plaque de cuisson s'éteint automatiquement.
- Lorsque toutes les zones de cuisson sont désactivées, la table de cuisson se désactive automatiquement au bout de 10 secondes environ.
Zones de cuisson
- Si, après quelques instants, l'une des zones de cuisson n'est pas désactivée ou si le niveau de cuisson n'est pas modifié, la zone de cuisson en question se désactive automatiquement. - s'affiche. Avant de réutiliser la zone de cuisson, il faut la remettre sur 0.
| Niveau de cuisson Désactivation après | |
| 1 - 2 | 6 heures |
| 3 - 4 | 5 heures |
| 5 | 4 heures |
| 6 - 9 | 1 heure 30 |
Conseils de cuisson
Plats de cuisson
- Le type de fond des plats de cuisson détermine ou non leur bonne qualité. Le fond doit être aussi plat et épais que possible.
- Les plats de cuisson avec fond en émail, en aluminium ou en cuivre peuvent laisser des traces sur les plaques en vitrocéramique difficilement nettoyables ou même impossibles à enlever.

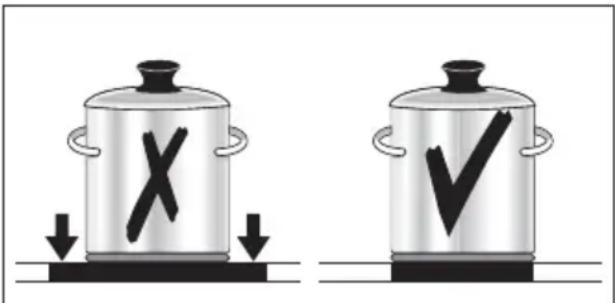

Economie d'énergie
Il est impératif de placer les plats de cuisson avant d'activer la zone de cuisson.
Si possible, recouvrez toujours les réci- pients avec leur couvercle.
Eteignez la zone de cuisson avant la fin de la cuisson afin de bénéficier de la chaleur résiduelle.
Veillez à ce que le fond du plat de cuisson corresponde à la dimension de la zone de cuisson.
Exemples d'utilisation pour la cuisson
Les valeurs indiquées dans le tableau suivant sont indicatives.
| Niveau de cuisson | Type de cuisson | adapté à Durée Remarques/conseils | ||
| 0 Chaleur restante, en position | ||||
| 1 | Conserver au chaud : | Conserver des plats cuits au chaud | si nécessaire les recouvrir | |
| 1-2 | Faire fondre | de la sauce hollandaise, faire fondre du beurre, du chocolat, de la gélatine | 5-25 min Remuez de temps en temps | |
| Conserver | une omelette norvégienne, royale | 10-40 min | Couvrez-la avec un couvercle | |
| 2-3 | Faire gonfler | Faire gonfler du riz ou des plats à base de rizFaire réchauffer des plats cuisinés | 25-50 min | Versez au moins le double de quantité d'eau que de riz, remuez le riz au lait de temps en temps. |
| 3-4 | Cuire à l'étuvéeCuire à la vapeur | Cuire des légumes ou du poisson à la vapeurCuire de la viande à l'étouffée | 20-45 min | Pour les légumes, utilisez juste un peu d'eau (quelques cuillères à soupe) |
| 4-5 | Cuire à l'eau | Faire cuire des pommes de terre à l'étuvée | 20-60 min | Utilisez juste un peu d'eau, par ex. max. 1⁄4 l d'eau pour 750 g de pommes de terre |
| Faire cuire des quantités assez importantes d'aliments, ragoûts et soupes | 60-150 min | Jusqu'à 3 l d'eau plus les ingrédients | ||
| 6-7 | Faire cuire à feu doux | des escalopes, des cordons bleus, des steaks de viande hâchée, des saucisses, du foie, des roux, des œufs, des gâteaux aux œufs, faire frire des beignets. | cuisson continue | Retournez de temps en temps |
| 7-8 | Faire cuire à température élevée | des beignets de pommes de terre, des rognons, des steaks, des galettes | 5-15 min poêle pro | Retournez de temps en temps |
| 9 | Porter à ébullitionFaire revenirFaire frire | Porter des quantités importantes d'eau à ébullition, faire revenir de la viande (goulasch, bœuf brais), faire frire des pommes frites | ||
Nettoyage et entretien
Attention ! Risque de brûlure dû à la chaleur résiduelle.
Attention ! Les produits de nettoyage agressifs ou abrasifs endommagent l'appareil. Nettoyez l'appareil avec de l'eau et de la lessive.
Attention ! Les restes de produits de nettoyage endommagent l'appareil. Nettoyez les restes avec de l'eau et un produit de nettoyage.
Nettoyez l'appareil après chaque utilisation
- Nettoyez l'appareil à l'aide d'un chiffon humide et un peu de produit de nettoyage.
- Séchez l'appareil avec un chiffon propre.
Enlever les salissures
- Placez le grattoir de nettoyage obliquement par rapport à la surface de la vitrocéramique.
2.Enlevez les salissures en faisant glisser la lame. - Nettoyez l'appareil à l'aide d'un chiffon humide et un peu de produit de nettoyage.
- Séchez l'appareil avec un chiffon propre.
| enlevez | |||
| Type de salissure | immédiate-ment | lorsque l’appareil a refroidi | avec |
| Sucre, mets contenant du sucre oui --- | Grattoir de nettoyage* | ||
| Matériaux en plastique, feuilles en aluminium | oui --- | ||
| Bords calcaires et d’eau --- oui | Produit de nettoyage de vitrocéramique ou d’acier inoxydable* | ||
| Burette à graisse --- oui | |||
| Colorations métalliques luisantes --- oui | |||
*grattoir de nettoyage, produit de nettoyage de vitrocéramique ou d'acier inoxydable sont disponibles dans les magasins spécialisés.
Nettoyez les salissures tenaces à l'aide d'un produit de nettoyage pour vitrocéramique ou acier inoxydable.
Même s'il n'est plus possible de faire disparaître les égratignures ou les taches sombres sur la vitrocéramique, cela n'a aucune influence sur le fonctionnement de l'appareil.
Que faire si ...
| Symptôme Cause possible Solution | ||
| Il est impossible d'activer les zones de cuisson ou ces dernières ne fonctionnent pas | Plus de 10 minutes se sont écoulées depuis que l'appareil est sous tension | Remettez l'appareil sous tension. |
| La sécurité enfants est enclenchée L | Désactivez la sécurité enfants (voir chapitre „Sécurité enfants“) | |
| Plusieurs touches sensitives ont été activées simultanément | Activez une seule touche sensitive à la fois | |
| Le système d'arrêt automatique s'est enclenché | Retirez éventuellement des objets se trouvant sur le champ de commande. casseroles, maniques etc.). Remettez l'appareil sous tension. | |
| L'appareil est hors tension et un signal sonore retentit. | Des objets recouvrent partiellement ou complètement le champ de commande. | Éloignez les objets du champ de commande. |
| L'indicateur de chaleur résiduelle ne s'affiche pas | La zone de cuisson fonctionne seulement depuis peu et n'est par conséquent pas encore chaude | Si la zone de cuisson est chaude, contactez le service après-vente. |
| Un signal sonore retentit, l'appareil se met sous tension puis de nouveau hors tension au bout de 5 secondes ; au bout de 5 autres secondes, un nouveau signal sonore retentit | La touche sensitive Marche/Arrêt est recouverte, par exemple par un chiffon | Ne déposez aucun objet sur le bandeau de commande |
| ☐ s'allume La protection contre le risque de surchauffe s'est enclenchée | Désactivez la zone de cuisson Réactivez la zone de cuisson | |
| Le système d'arrêt automatique s'est enclenché | ||
| Affichage de E et d'un chiffre | Erreur du système électronique | Débranchez l'appareil pendant quelques minutes (enlevez le fusible de l'installation domestique). Si E s'affiche de nouveau après avoir rebranché l'appareil, contactez le service après-vente |
Si les indications ci-dessus ne vous permettent pas de remédier au problème, veuillez vous adresser au service après-vente de votre magasin vendeur.
Avertissement ! L'installation, le branchement et les réparations doivent être effectuées uniquement par des professionnels qualifiés. Des réparations non effectuées dans les règles peuvent s'avérer très dangereuses pour l'utilisateur.
En cas d'erreur de manipulation de la part de l'utilisateur, le déplacement du technicien du service après-vente ou du vendeur peut être facturé même en cours de garantie.
Protection de l'environnement
Elimination du matériel d'emballage
Les matériaux d'emballage sont écologiques et recyclables. Les matières plastiques portent un signe distinctif, par ex. >PE<, >PS<, etc. Déposez les matériaux d'emballage en fonction de leur signe distinctif dans les containeurs prévus à cet effet (renseignez-vous auprès des services de votre commune).
Appareils usagés
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que le déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.
Instructions d'installation
⚠ Conseils de sécurité
Attention! A lire impérativement!
L'utilisateur est tenu de respecter la législation, la réglementation, les directives et les normes en vigueur dans le pays de destination de l'appareil (dispositions réglementaires en matière de sécurité, de recyclage, etc.)
Le montage doit être exclusivement effectué par un spécialiste.
La distance minimum requise par rapport aux autres appareils et aux meubles adjacents doit être respectée.
La protection contre les contacts doit être garantie par l'installation ; par exemple, des tiroirs peuvent être montés uniquement avec un fond de protection directement sous l'appareil.
Il faut protéger l'appareil contre l'humidité avec du mastic pour joints au niveau des découpes sur le plan de travail.
Le joint comble les fentes entre le plan de travail et l'appareil.
N'utilisez pas de masse d'étanchéité en silicone entre le plan de travail et l'appareil.
Eviter de monter l'appareil à proximité d'une porte ou sous une fenêtre. Autrement, l'ouverture d'une porte ou d'un battant de fenêtre peuvent arracher le plat de cuisson posé sur la plaque de cuisson.
Risque de blessure par courant électrique.
- La borne de raccordement au réseau est sous tension.
- Mettre la borne de raccordement au réseau hors tension.
- Respecter le schéma de raccordement.
- Respecter les consignes de sécurité du domaine électrotechnique.
- Assurer une protection contre les contacts électriques par une installation conforme.
- Le raccordement électrique doit exclusivement être effectué par un électricien qualifié.
Dommages matériels par courant électrique.
- Des connecteurs à fiche mal fixés ou non conformes peuvent provoquer une surchauffe de la borne.
- Fixer les raccords boulonnés de manière adéquate.
- Procéder à la décharge de traction des câbles.
- Pour les raccordements 1 ou 2 phases, utilisez respectivement un câble approprié de type H05BB-F T de max. 90°C (ou de plus grande capacité).
- En cas d'endommagement du câble de raccordement de l'appareil, remplacez impérativement ce dernier par un câble spécifique (de type H05BB-F Tmax. 90°C ou de plus grande capacité). Ce type de câble est disponible auprès du service après-vente.
Au niveau de l'installation électrique, prévoir un dispositif qui permette de couper cet appareil du secteur sur tous les pôles avec une ouverture des contacts d'au moins 3 mm.
Des dispositifs de protection appropriés sont par exemple les disjoncteurs, les fusibles (les fusibles vissés doivent être retirés de leur socle), les disjoncteurs différentiels et les contacteurs.
Service après-vente
En cas d'anomalie de fonctionnemet vérifiez d'abord si vous ne pouvez pas remédier vous-même au dysfonctionnement à l'aide de la notice d'utilisation (chapitre "Que faire, si...").
Si vous ne parvenez pas à remédier au dysfonctionnement, veuillez contacter votre vendeur ou à défaut le Centre Contact
Consommateurs qui vous communiquera l'adresse service après-vente.
Pour un dépannage dans les plus brefs délais, nous vous demandons de nous fournir les informations suivantes :
- Désignation du modèle
- Numéro du produit (PNC)
- Numéro de série (S-No.)

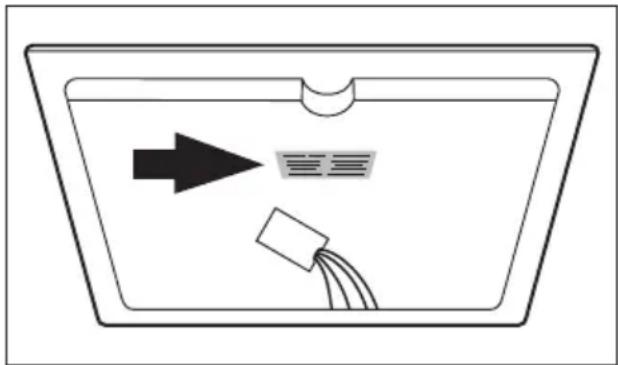

(ces chiffres se trouvent sur la plaque signalétique)
- Type de dysfonctionnement
- Eventuellement le message d'erreur affiché par l'appareil
- Vitrocéramique avec une combinaison de lettres et de trois chiffres
Pour pouvoir accéder rapidement aux numéros d'identification de l'appareil, nous vous recommandons de les consigner à cet endroit.
Désignation du modèle : ......
PNC : ....
S-No : ....
