Caractéristiques Techniques	Moniteur Tripp Lite DMCS3770ROT, écran rotatif, résolution Full HD 1920 x 1080, taille de 37 pouces.
Utilisation	Idéal pour les présentations, les affichages numériques et les environnements de travail collaboratifs.
Maintenance et Réparation	Vérifiez régulièrement les connexions et nettoyez l'écran avec un chiffon doux. En cas de panne, contacter le service client Tripp Lite.
Sécurité	Utiliser uniquement avec les câbles fournis. Éviter l'exposition à l'humidité et aux températures extrêmes.
Informations Générales	Compatible avec divers systèmes d'exploitation, garantie limitée de 3 ans, support technique disponible.

FOIRE AUX QUESTIONS - DMCS3770ROT Tripp Lite

Comment installer le Tripp Lite DMCS3770ROT ?

Pour installer le Tripp Lite DMCS3770ROT, commencez par fixer le support au mur ou sur le bureau selon les instructions fournies dans le manuel. Ensuite, connectez le moniteur à l'alimentation et aux sources vidéo appropriées.

Le moniteur ne s'allume pas, que faire ?

Vérifiez que le moniteur est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation est bien connecté au moniteur. Si le problème persiste, essayez un autre câble d'alimentation.

Comment ajuster la luminosité et le contraste du moniteur ?

Utilisez les boutons de navigation situés sur le moniteur pour accéder au menu des paramètres. De là, vous pourrez ajuster la luminosité et le contraste selon vos préférences.

Le moniteur affiche des images floues, que faire ?

Assurez-vous que la résolution de l'écran est réglée sur la résolution native du moniteur. Vérifiez également que le câble vidéo est bien connecté et qu'il n'est pas endommagé.

Comment changer l'orientation du moniteur ?

Le Tripp Lite DMCS3770ROT est conçu pour pivoter. Pour changer l'orientation, déverrouillez le mécanisme de rotation et tournez le moniteur dans la direction souhaitée.

Comment connecter le moniteur à un ordinateur ou à un autre appareil ?

Utilisez un câble HDMI, DisplayPort ou VGA selon les ports disponibles sur votre appareil. Branchez une extrémité du câble dans le moniteur et l'autre dans l'appareil, puis sélectionnez la source d'entrée appropriée sur le moniteur.

Le son ne fonctionne pas avec le moniteur, que faire ?

Vérifiez que le volume du moniteur est activé et réglé sur un niveau audible. Si vous utilisez des haut-parleurs externes, assurez-vous qu'ils sont correctement connectés et alimentés.

Où trouver le manuel d'utilisation pour le Tripp Lite DMCS3770ROT ?

Le manuel d'utilisation peut être téléchargé sur le site web de Tripp Lite dans la section support ou documentation des produits.

MODE D'EMPLOI DMCS3770ROT Tripp Lite

Manuel de l'utilisateur

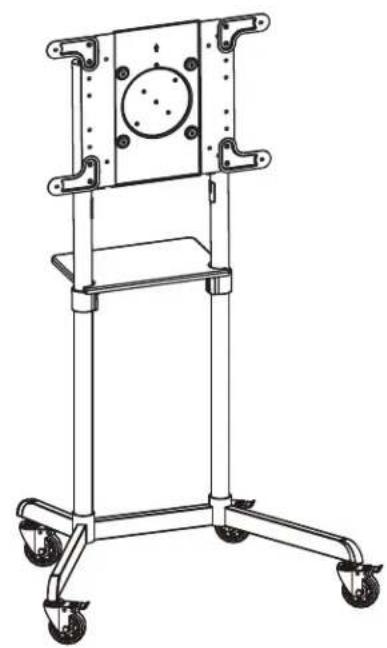

Chariot mobile pour écran rotatif

Modèle : DMCS3770ROT

AVERTISSEMENT! Toujours faire appel à un assistant ou utiliser de l'equipement de levage mécanique pour soulever etmettre en place l'equipement.

Droits d'auteur © 2020 Tripp Lite. Tous droits réservés.

Consignes de sécurité importantes

MISE EN GARDE

• Lire le manuel d'instructions dans son intégralité avant de commencer l'assemblage et l'installation. Pour toute question concernant les instructions ou les avertissements, communiquer avec le soutien de Tripp Lite.
  L'utilisation avec des produits plus lourds que les charges nominales indiquées risquerait de causeur une instability et possiblement des blessures.
• Les supports doivent être fixés conformément à ces instructions. Une mauvaise installation risquérait de causeurs des dommages ou des blessures graves.
• Utiliser de l'équipment de sécurité et des outils appropriés. L'installation de ce produit doit être confiee uniquement a des professionnels.
• S'assurer que la surface d'appui va supporter sans risque la charge combinée de l'équipement et de tout matériel et composant attachés.
• Utiliser les vis de montage fournies et NE PAS TROP SERRER les vis de montage.
• Ce produit contient de petits éléments qui pourrait partager un risque d'étouffement en cas d'ingestion. Garder ces éléments hors de la portée des enfants.
• Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce produit à l'extérieur pourrait entraîner une défaillance du produit et des lésions corporelles.
  Vérifier à intervalles réguliers que le support peut être utilisé de façon sure et sécurité (au moins tous les trois mois).

Garantie

Garantie limite de 5 ans

Le vendeur garantit ce produit, si est utilisé conformément a toutes les instructions applicables, est exempt de tous defaults de materiaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avere defectueux en raison d'un vice de matériel ou de fabrication au cours de cette période, le vendeur s'engage a réparer ou remplaner le produit, a son entiere discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'une MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉLGENCE. LE VENTEUR N'ACCORDRE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT DÉCRITE DANS LE PRESENT DOCUMENT. SAUF DANS LA MESURE OU CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITE MARCHANDE OU D'ADAPTATION, SONT LIMITÉS À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettant pas de limitations sur la durée d'une garantie implicite, et certains États ne permettant pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifique, et vous pouvez avoir d'autres droits qui variant d'une compétence à l'autre.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet apparéil est approprié, ajustat et sur pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les images peuvent différer légarement des produits actuels.

Listedespièces

IMPORTANT : Avant de commencer l'installation, s'assurer d'avoir reçu toutes les pieces mentionnées ci-dessous. Si des pièces sont manquantes ou défectueuses, contacter Tripp Lite pour obtenir un remplacement.

Base
(x1)

B
Roulette
(x4)

C
Colonne de base
(x2)

D
Colonne
supérieure
(x2)

E
Etagère pour
I'equipement
(x1)

F
Support de montage
pour étagère
(x2)

G
Couvercle avant
(x1)

K
Bras d'adaptateur de rallonge
VESA (x2)

L
Couvre-cable
(x4)

H
Plaque de
montage (x1)

1
Couvercle arrête
(x1)

J
Bras d'adaptateur

de rallonge VESA
(x2)
s
Serre-cable
(x5)

Emballage P

M
M8×20
(x8)

N
M6×8
(x8)

0
M6 x 12
(x16)

P
M6 x 18
(x1)

Q
M8x8
(x8)

T

(x1)

U
Cle M10
(x1)

V
Clé hexagonale
de 4 mm (x1)

1
Clé hexagonale
de 5mm (x1)

Emballage M

M-A
M5 x 14
(x4)

M-B
M6x14
(x4)

M-C
M6 x 30
(x4)

M-E
M8×50
(x4)

M-F
Rondelle
(x4)

M-G
Petite entretoise
(x8)

M-D
M8×30

(x4)
M-H
Grande entretoise
(x8)

Requis pour l'installation

Assemblage et installation

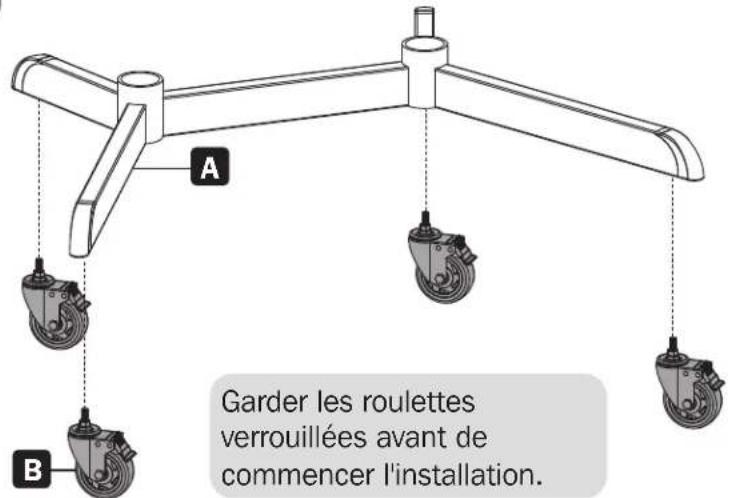

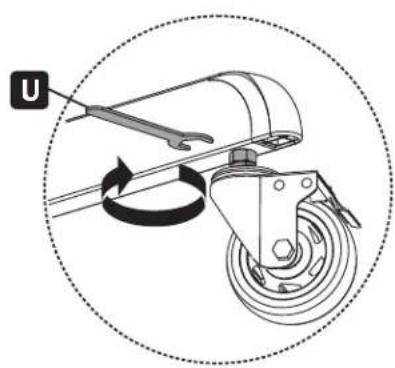

1 Installation des roulettes

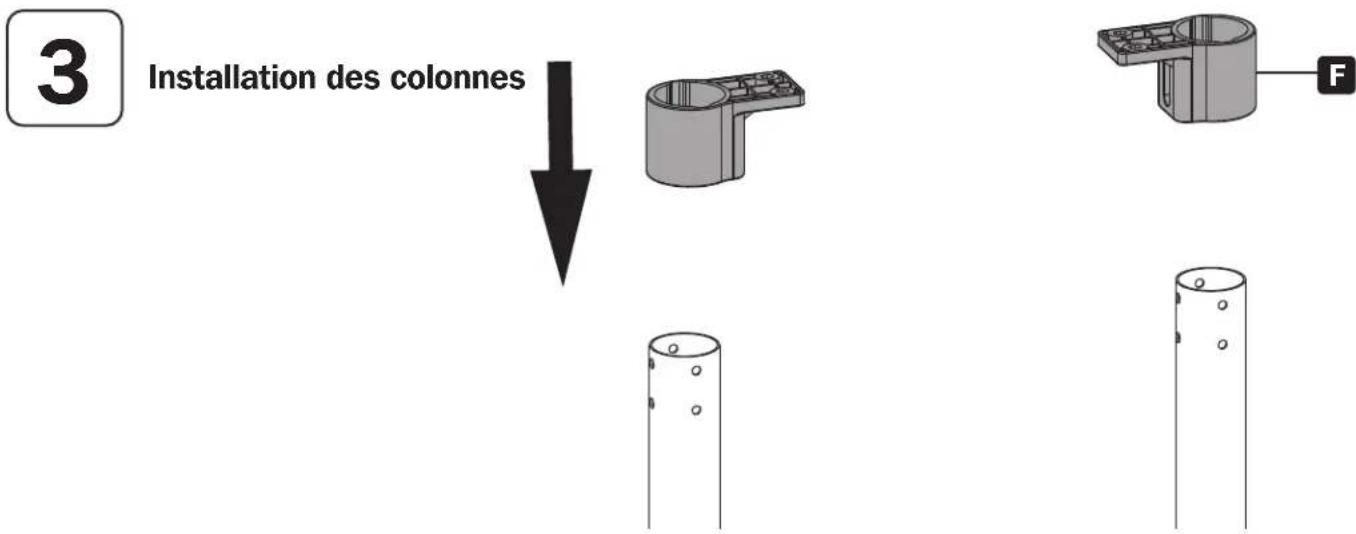

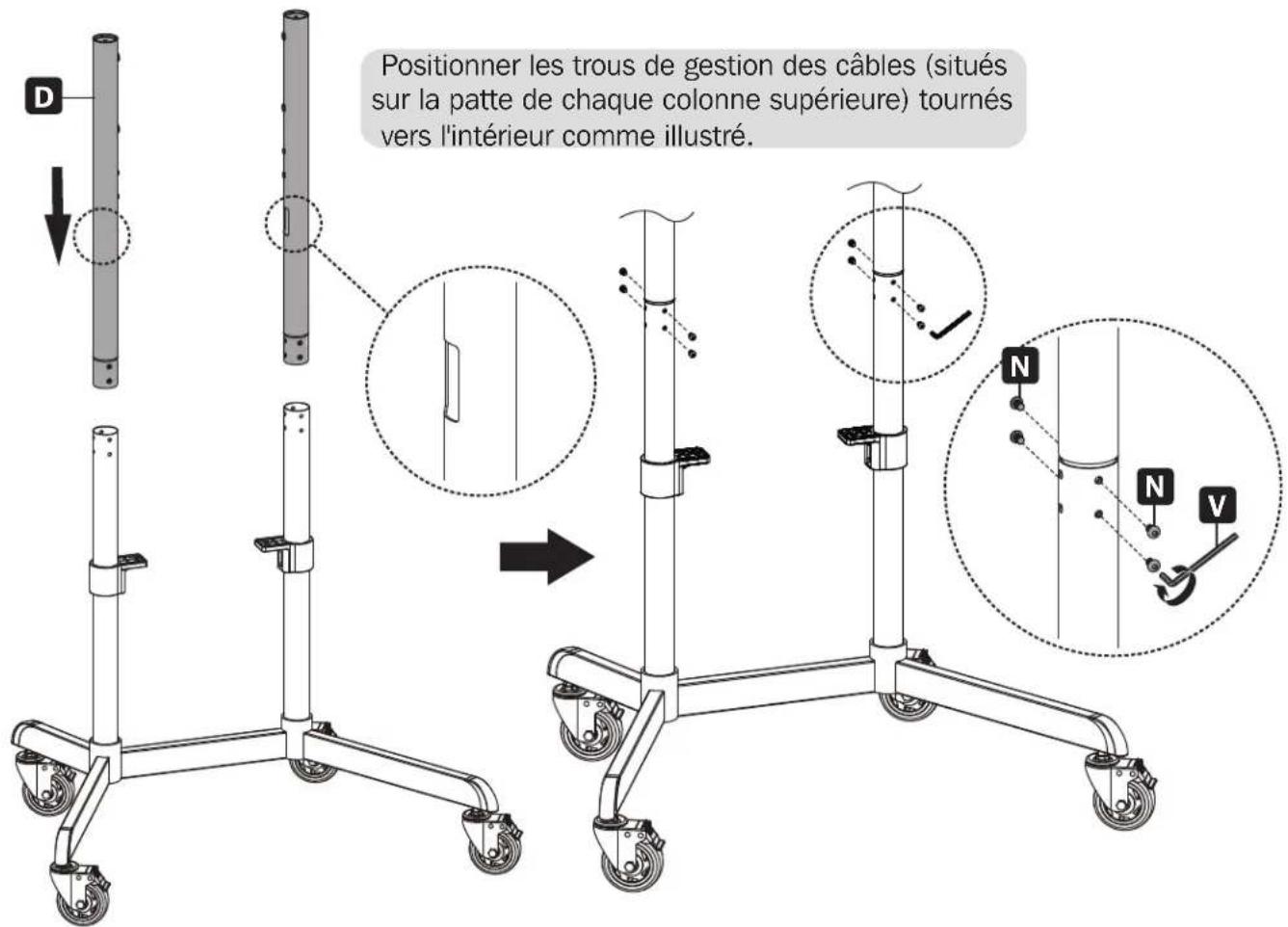

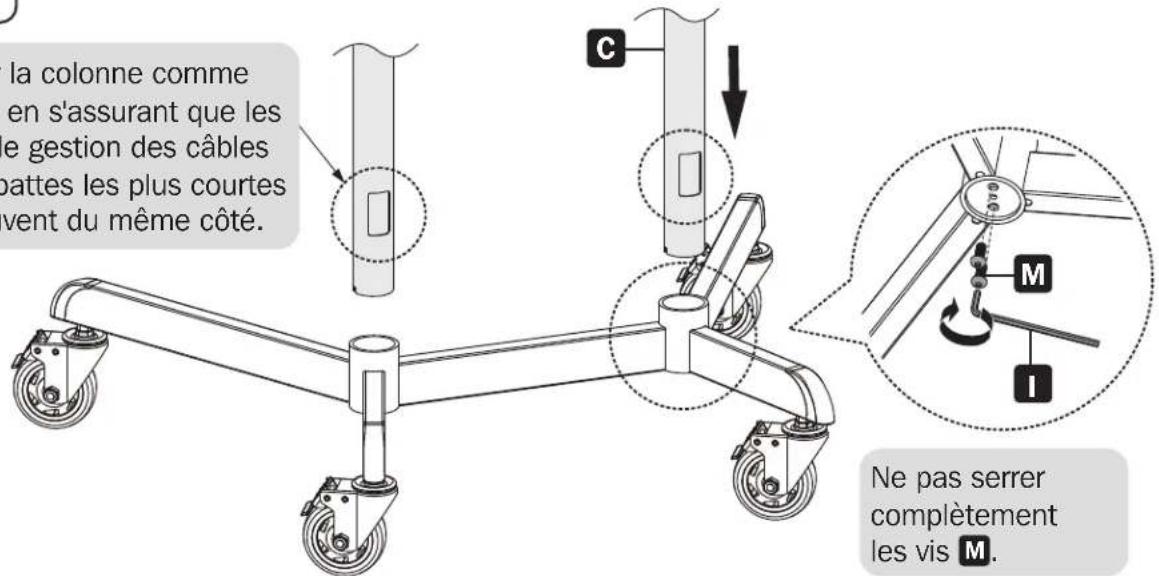

2. Fixation des colonnes à la base

Aligner la colonne comme illustré en s'assurant que les trous de gestion des cables et les pattes les plus courtes se trouvent du même côté.

Ne pas serrer complètement les vis M.

Assemblage et installation

Assemblage et installation

Assemblage et installation

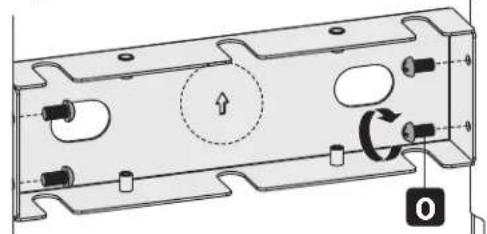

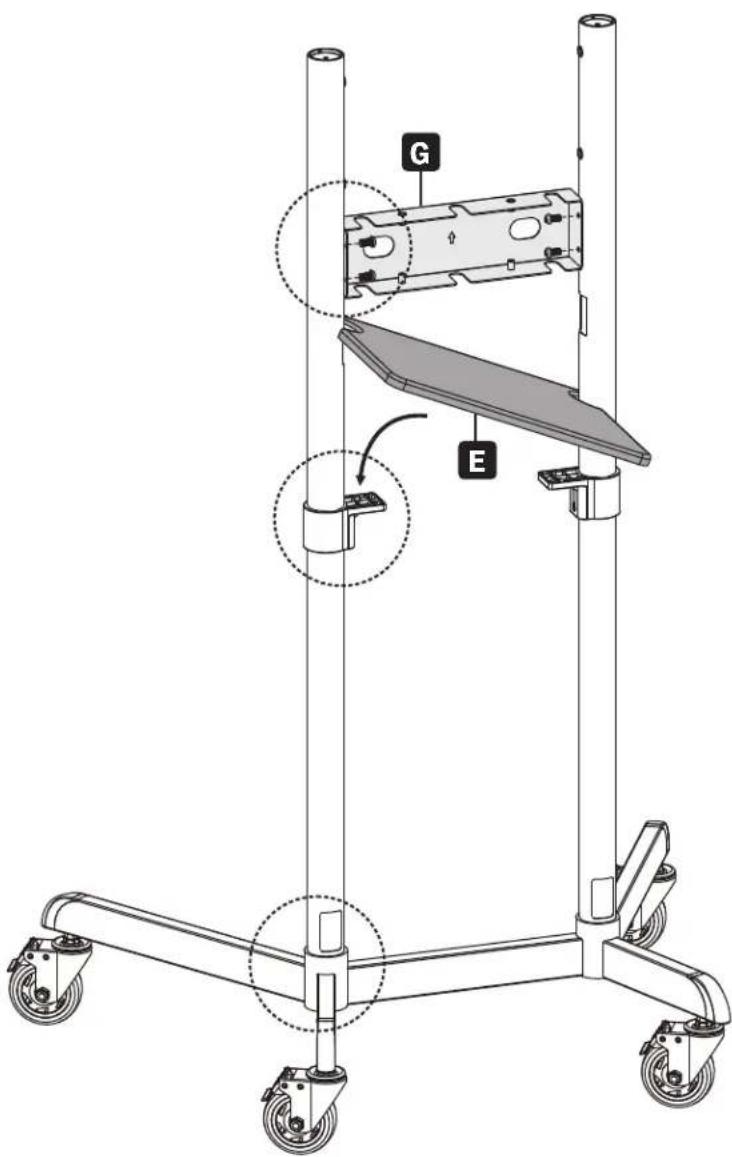

5 Installation du couvercle avant et de I'etagere pour I'equipement

1 Positionner G comme indiqué en s'assurant que le devant de G et les pattes les plus longues se trouvent du même cote.

S'assurer que et les pattes les plus courtes se trouvent du même cote.

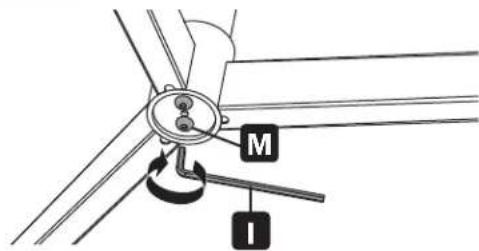

4 MISE EN GARDE: Serrer complètement les vis M sous la base.

Assemblage et installation

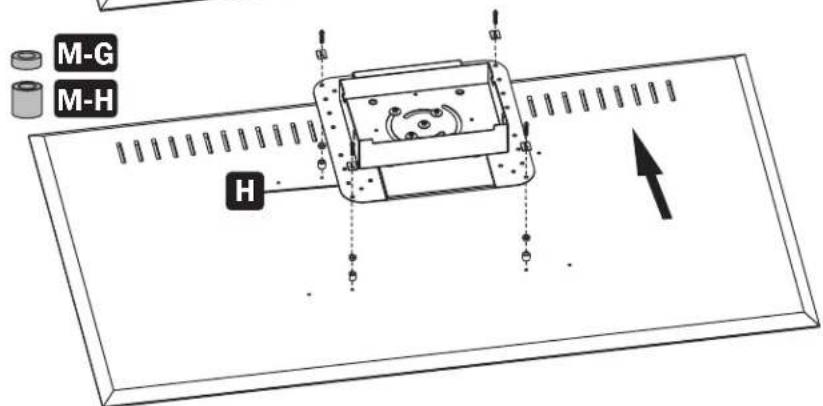

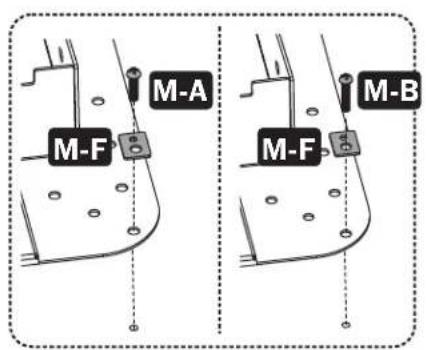

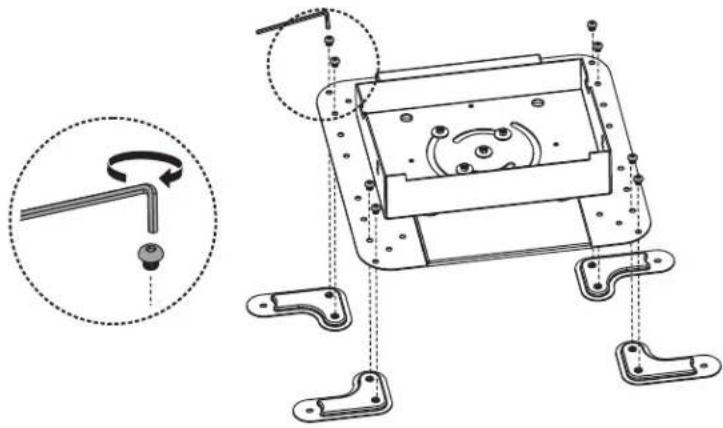

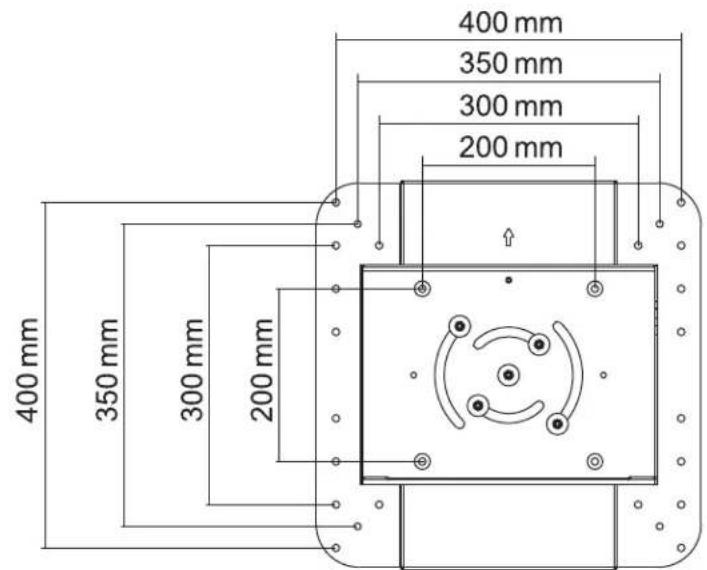

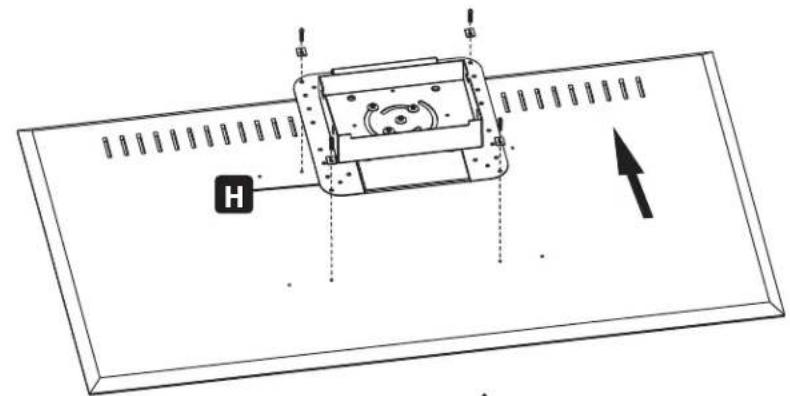

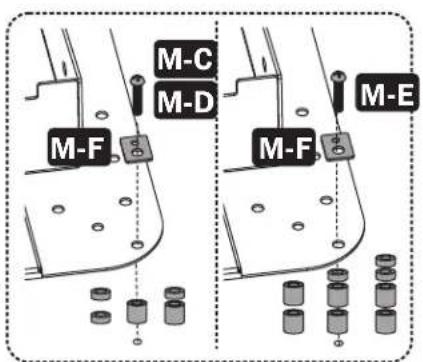

Fixation de la plaque de montage à l'écran VESA 200 x 200/300 x 300/350 x 350/400 x 200/400 x 400

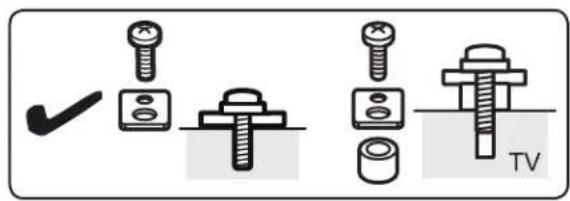

Remarque : Choisir les vis, les rondelles et les entretoises appropriees (le cas échéant) en fonction du type d'écran.

Assemblage et installation

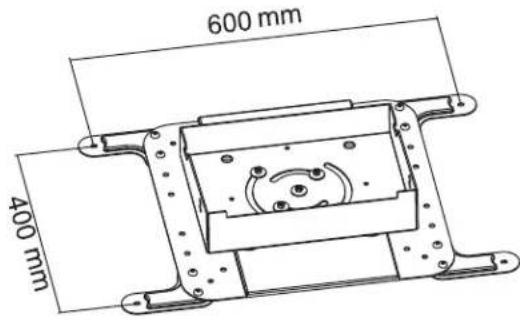

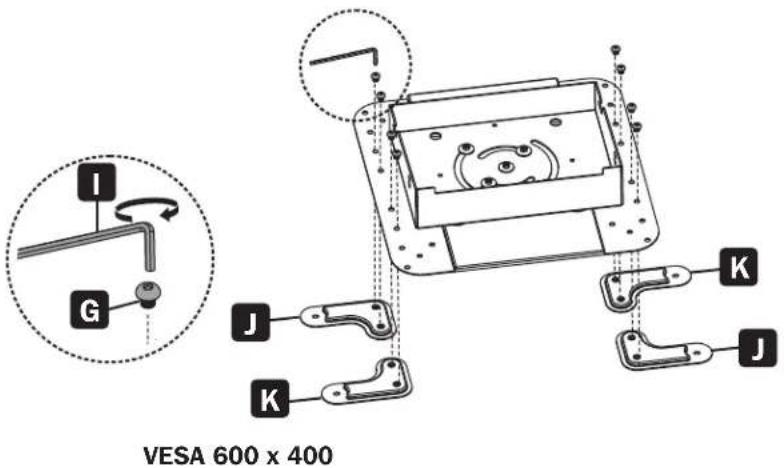

6B-1: Installation des bras d'adaptateur de rallonge VESA VESA 600 x 200

Assemblage et installation

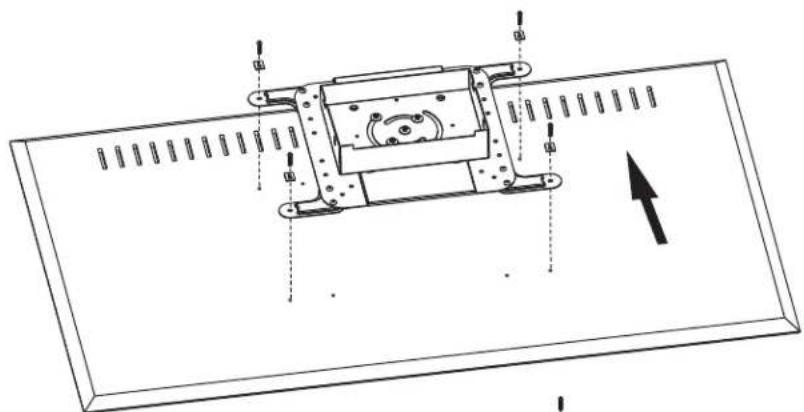

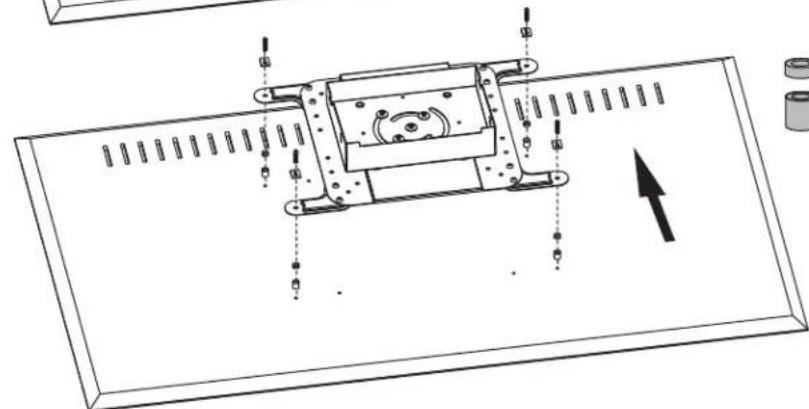

6B-2: Fixation de la plaque de montage à l'écran

Remarque : Choisir les vis, les rondelles et les entretoises appropriees (le cas echeant) en fonction du type d'écran.

Assemblage et installation

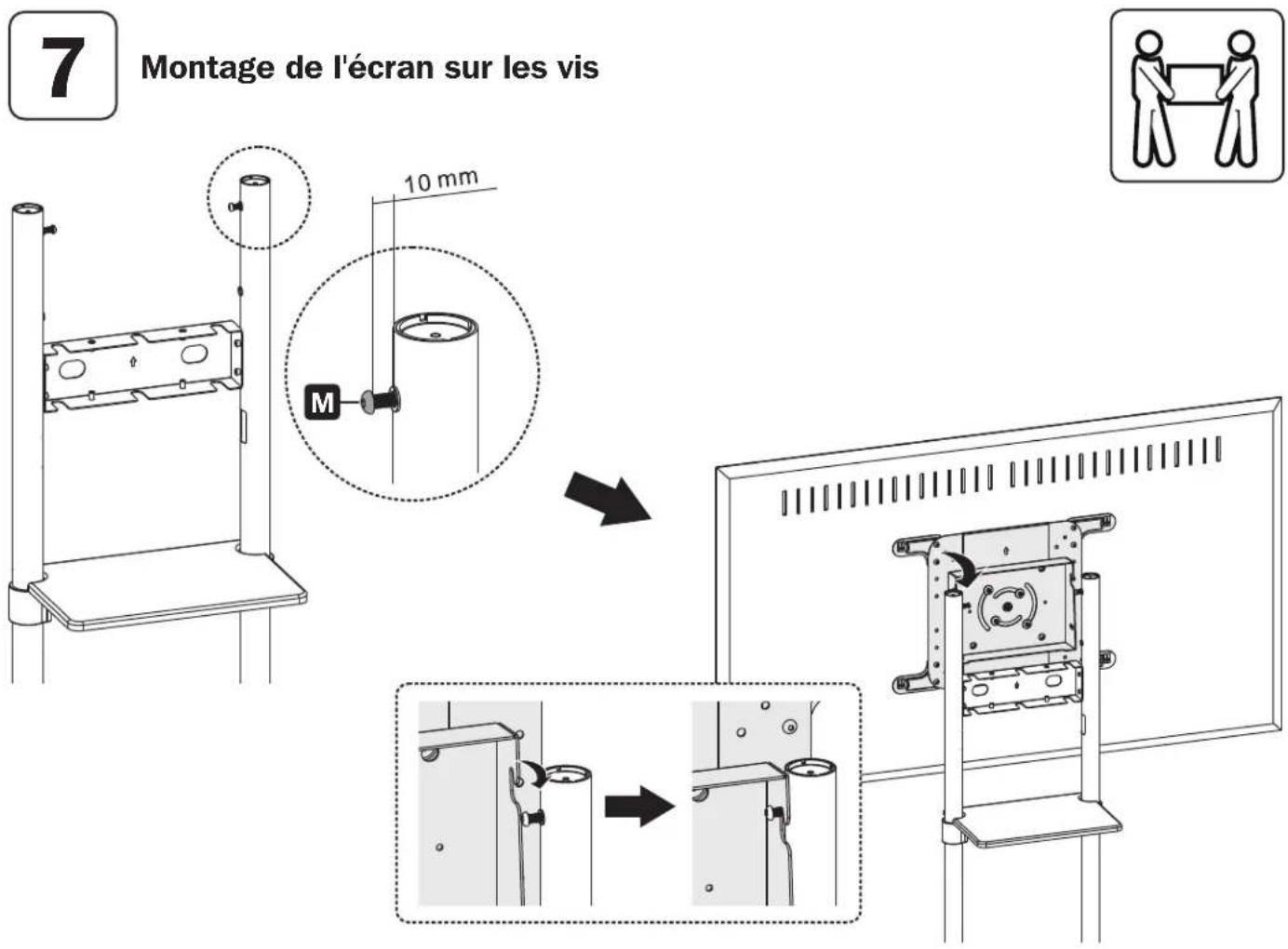

MISE EN GARDE : Ajuster les colonnes à la hauteur désirée avant dinstaller l'écran. Pour ajuster la hauteur des colonnes une fois l'écran installé, retirer l'étagère pour l'équipement avant d'ajuster les colonnes à la hauteur souhaitée.

Assemblage et installation

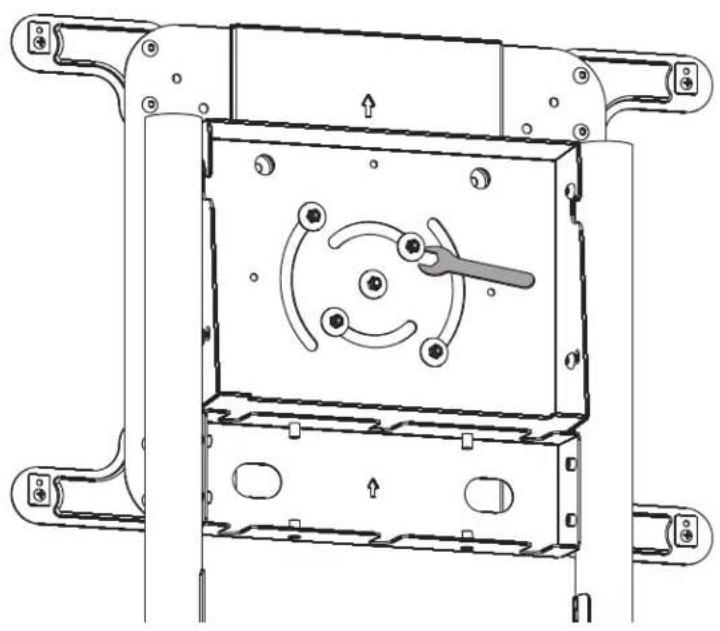

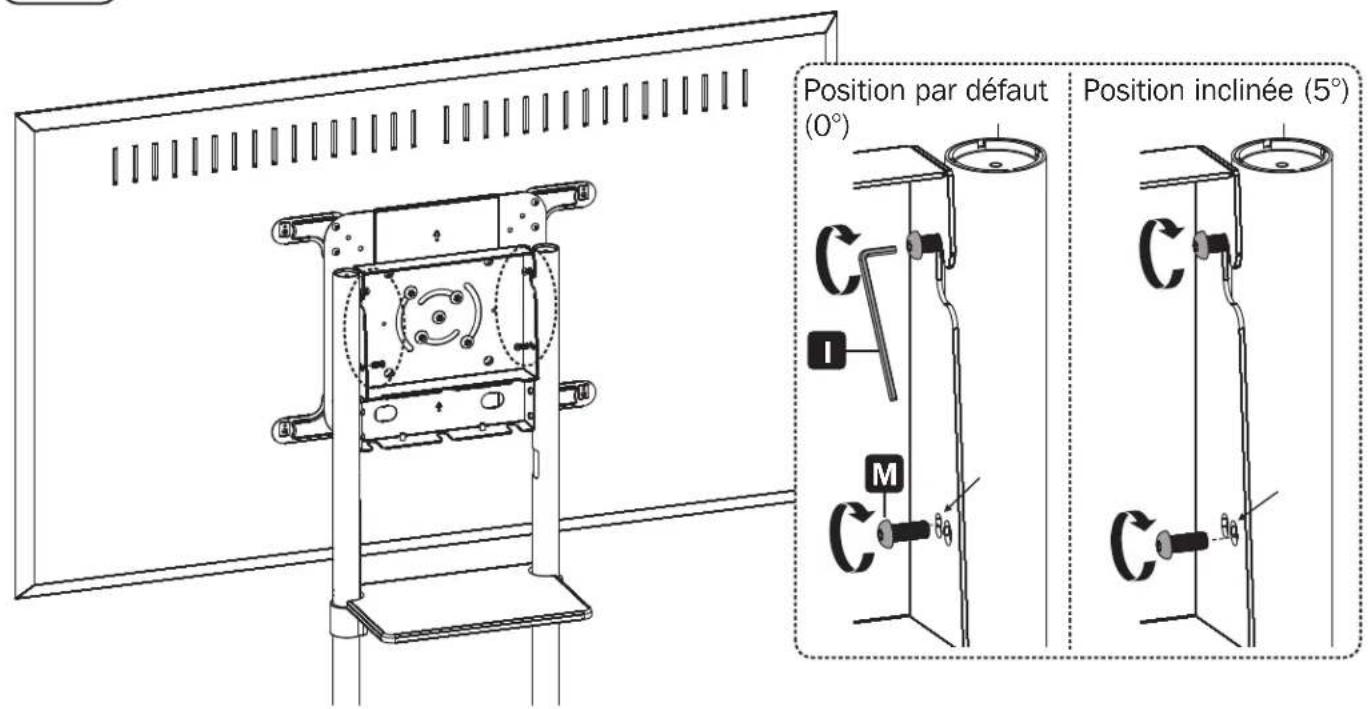

Ajustement de l'angle d'inclinaison de I'écran

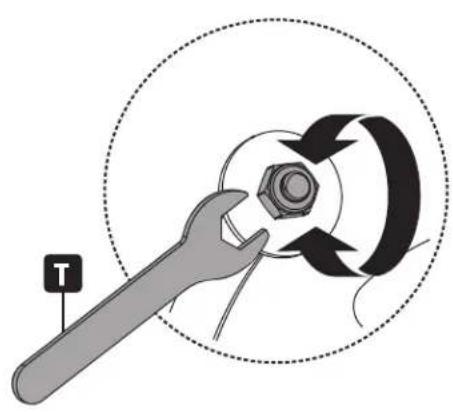

Ajustement ferme des boulons arrêté

Assemblage et installation

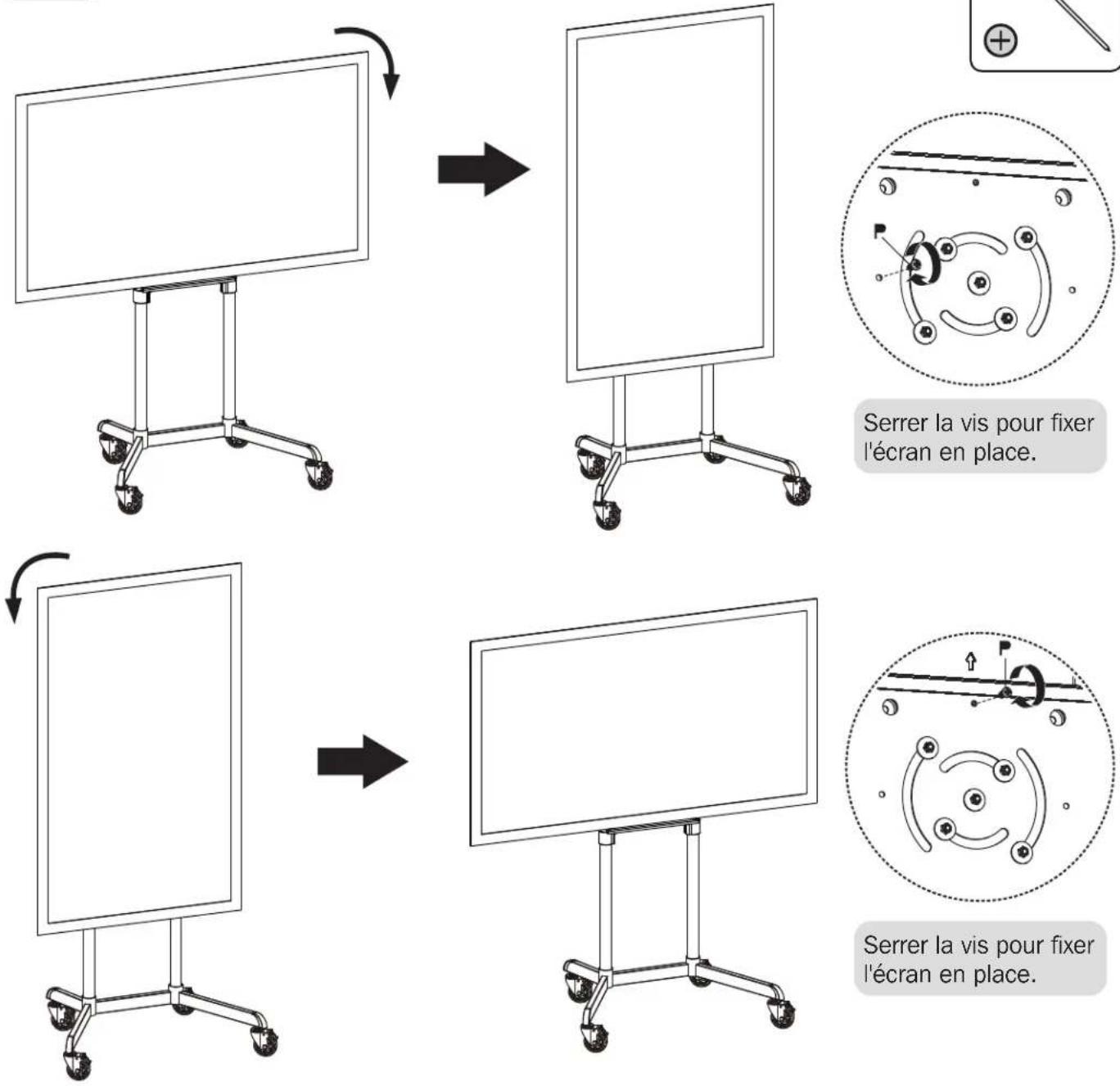

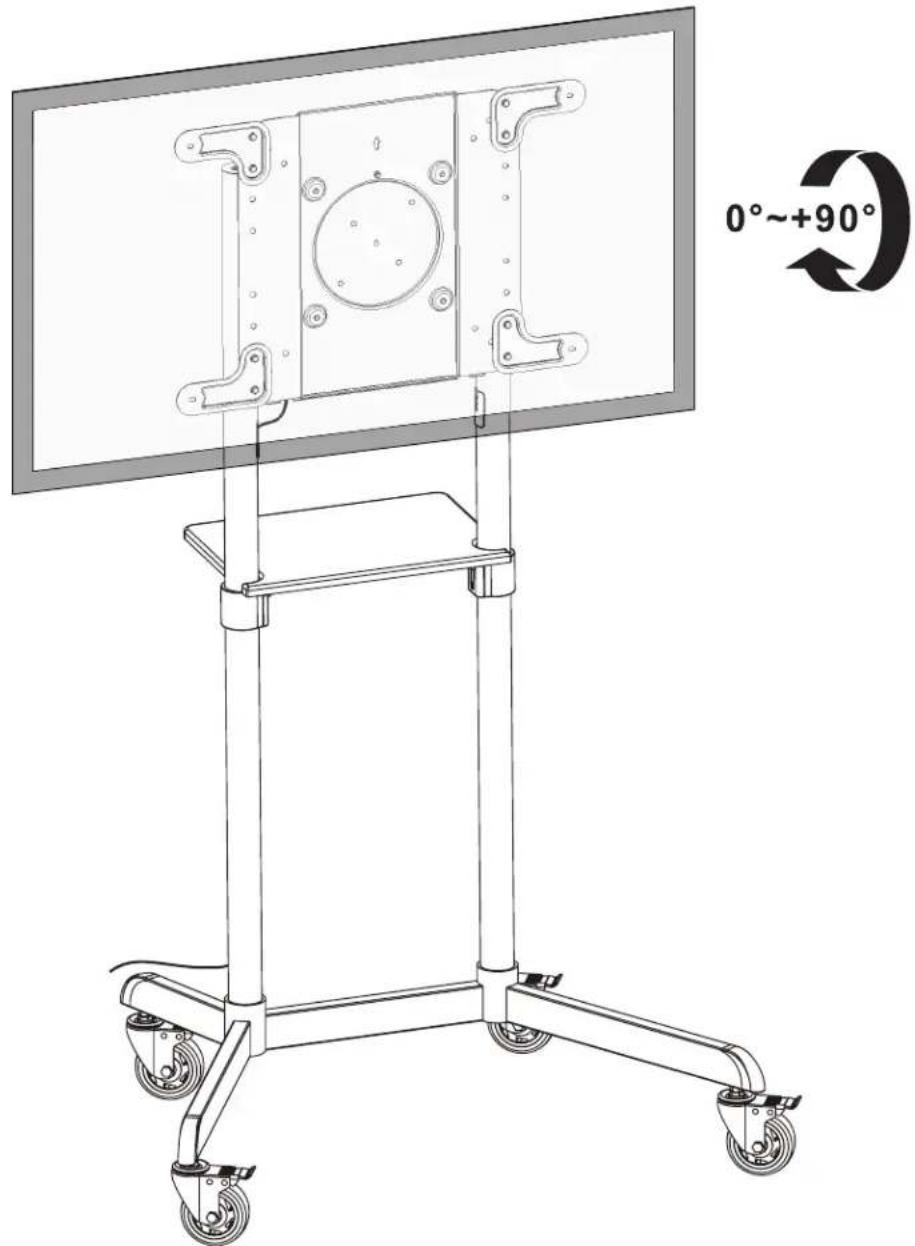

Fixation de l'écran en position horizontal/vertical (facultatif)

Assemblage et installation

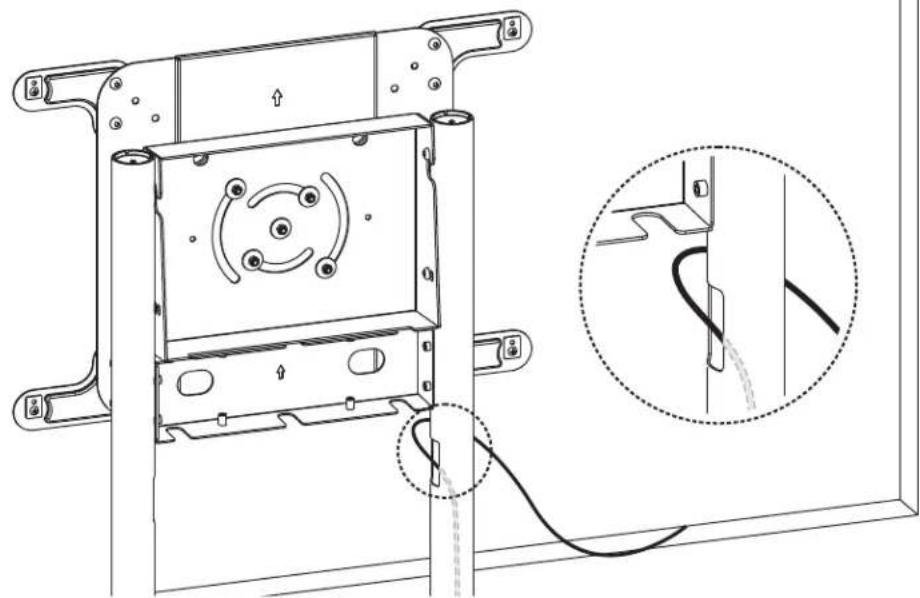

11A

Acheminement des cables

11B

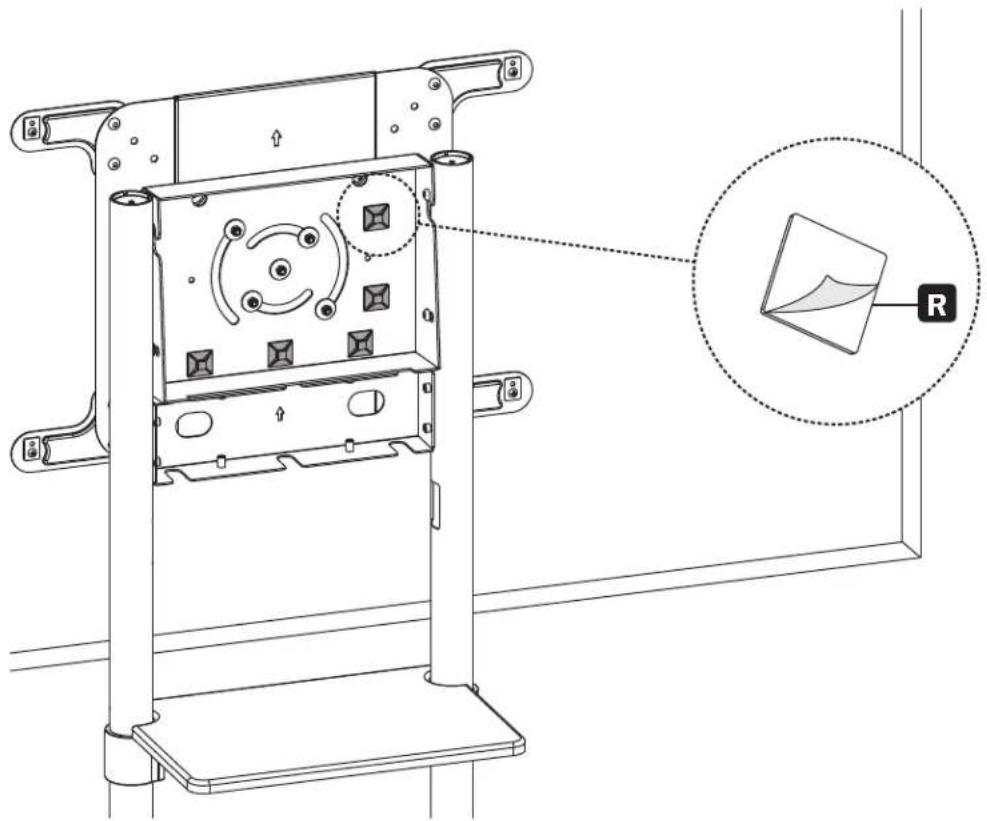

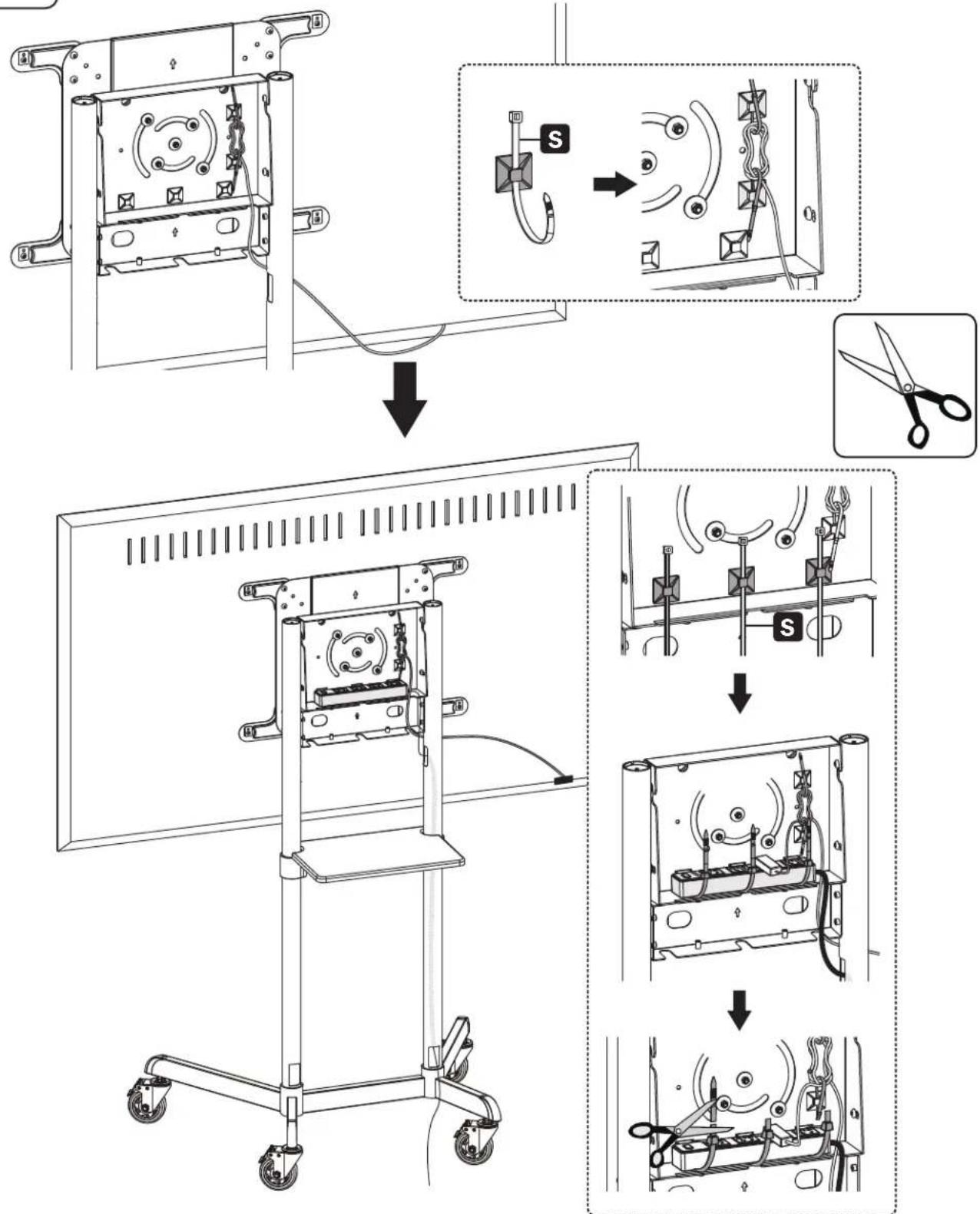

11B-1: Fixation des supports de serre-cable

Assemblage et installation

11B

11B-2 : Acheminement des cables à travers les serre-câbles

Assemblage et installation

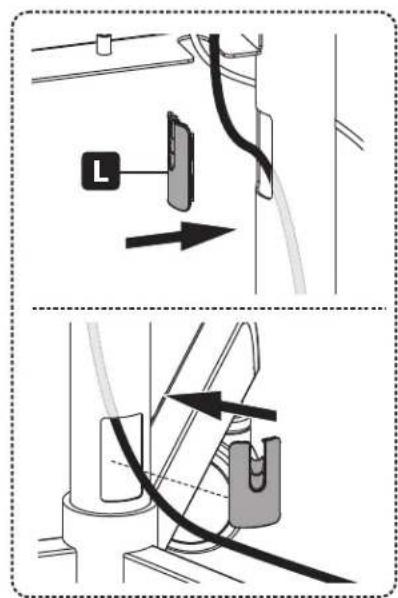

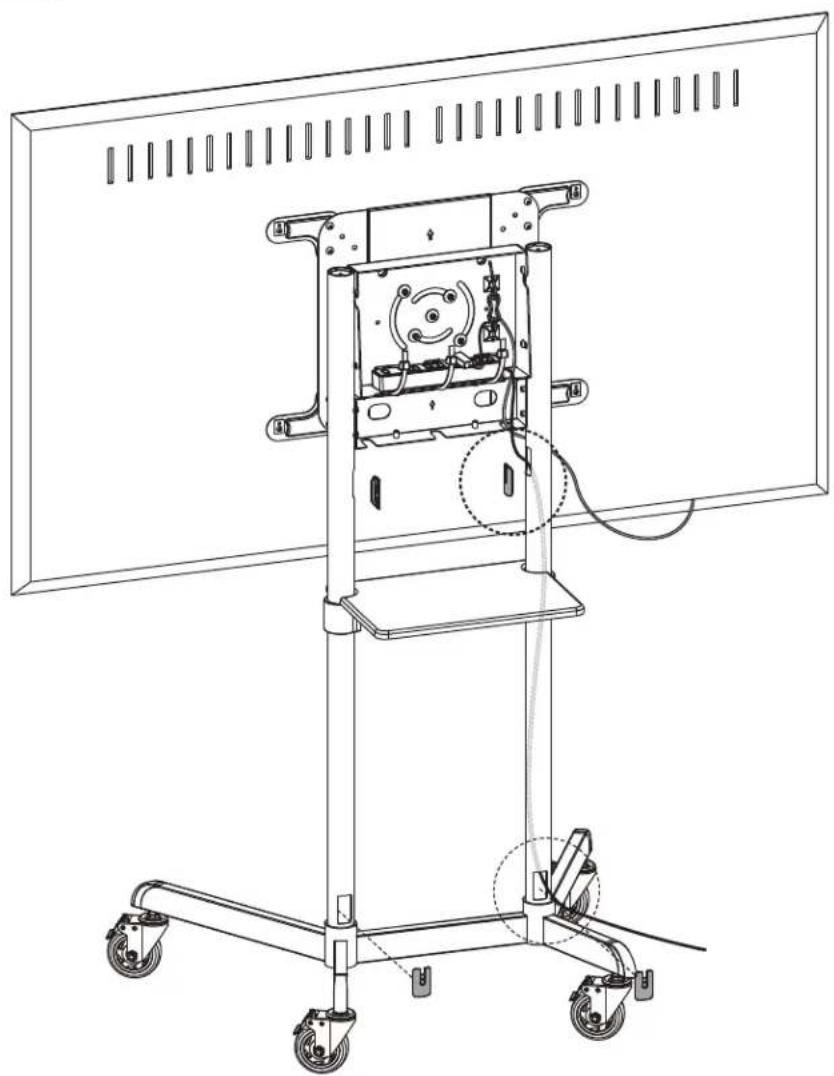

Fixation des couvercles de cable

2a

2b

2c

C

Assemblage et installation

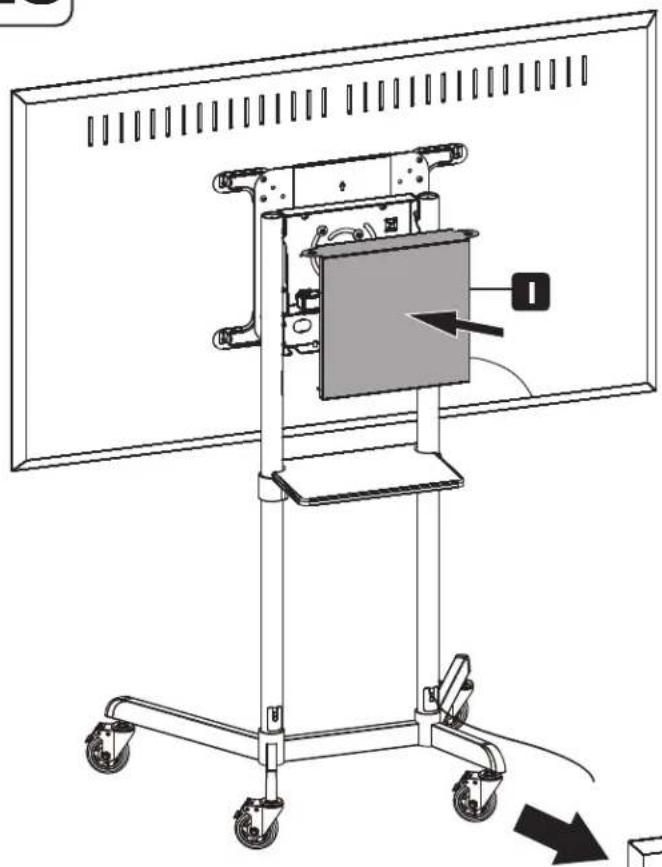

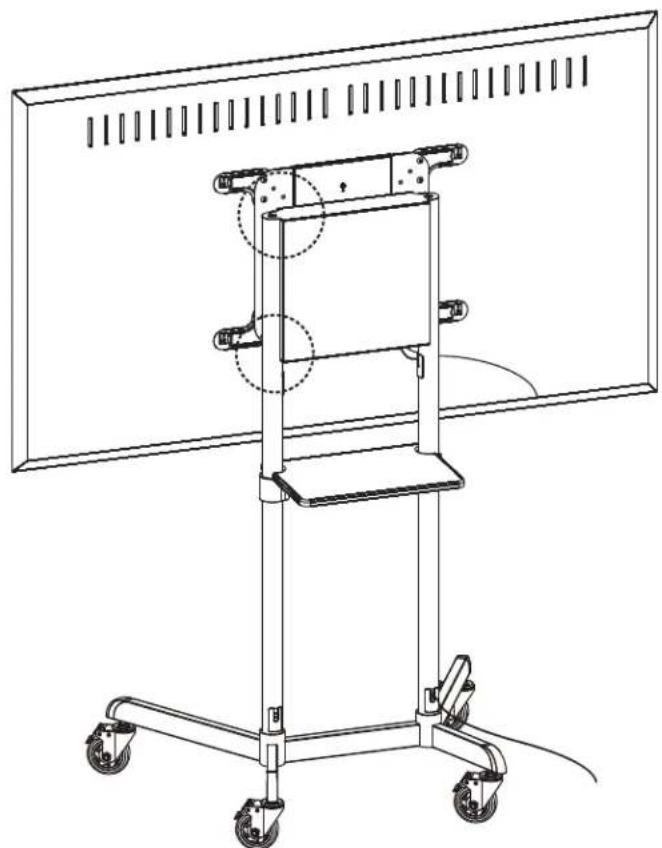

Fixation du couvercle arriere

Assemblage et installation

14

Entretien

Vérifier à intervenles réguliers (au moins tous les trois mois) que le support peut être utilisé de façon sure et sécuritaire.
- Pour toute question, visitor tripblite.com/support.
