Produkttyp	Mobiler Wagen für drehbaren Bildschirm
Marke	Tripp Lite
Modell	DMCS3770ROT
VESA-Kompatibilität	200 x 200 / 300 x 300 / 350 x 350 / 400 x 200 / 400 x 400 mm (mit Adapter: 600 x 200 mm)
Bildschirmausrichtung	Quer- oder Hochformat (einstellbare Drehung)
Neigung	Einstellbar (Neigungswinkel anpassbar)
Kabelmanagement	Integriert (Kabelabdeckungen und Kabelbinder)
Rollen	4 schwenkbare Rollen (feststellbar)
Material	Stahl (Basis und Säulen)
Garantie	5 Jahre eingeschränkt (Teile und Arbeit)
Wartung	Sichtprüfung der Sicherheit alle 3 Monate
Montage	Von einem Fachmann empfohlen; einen Helfer zum Heben verwenden
Mitgeliefertes Zubehör	VESA-Montagesatz, Inbusschlüssel (4 mm und 5 mm), Kabelbinder, Kabelabdeckungen
Ersatzteile	Kundendienst von Tripp Lite kontaktieren
Verwendung	Nur für Innenräume
Montageart	Höhenverstellbare Säulen

Häufig gestellte Fragen - DMCS3770ROT Tripp Lite

Wie installiere ich den Wagen DMCS3770ROT?

Befolgen Sie die Montageschritte in der Anleitung. Beginnen Sie mit dem Installieren der Rollen, befestigen Sie dann die Säulen an der Basis. Montieren Sie die VESA-Platte am Bildschirm und hängen Sie sie am Wagen ein. Verwenden Sie einen Helfer, um den Bildschirm anzuheben.

Was ist die maximale Tragfähigkeit?

Die Anleitung gibt keine maximale Tragfähigkeit an. Bitte beachten Sie die technische Dokumentation oder kontaktieren Sie Tripp Lite.

Kann ich den Bildschirm in den Hochformatmodus drehen?

Ja, der Wagen ermöglicht eine Quer-/Hochformat-Drehung. Befolgen Sie die Anweisungen, um den Bildschirm in waagerechter oder senkrechter Position zu befestigen.

Wie stelle ich die Höhe der Säulen ein?

Stellen Sie vor der Montage des Bildschirms die Säulen auf die gewünschte Höhe ein, indem Sie sie in der Basis verschieben. Nach der Montage des Bildschirms entfernen Sie zuerst das Regal, um auf die Säulen zuzugreifen.

Wie verwalte ich die Kabel?

Verwenden Sie die mitgelieferten Kabelabdeckungen und Kabelbinder, um die Kabel ordentlich entlang der Säulen und unter der Basis zu verlegen.

Welche Bildschirmtypen sind kompatibel?

Dieser Wagen unterstützt Bildschirme mit VESA-Befestigung in den Formaten: 200x200, 300x300, 350x350, 400x200, 400x400 und mit Adapterarmen, 600x200 mm.

Kann ich diesen Wagen im Freien verwenden?

Nein, dieses Produkt ist nur für die Verwendung in Innenräumen konzipiert. Die Verwendung im Freien kann zu Ausfällen und Verletzungen führen.

Wie reinige ich den Wagen?

Reinigen Sie mit einem weichen, trockenen Tuch. Verwenden Sie keine Scheuermittel. Überprüfen Sie regelmäßig den Zustand der Rollen und Befestigungen.

Was tun, wenn ein Teil fehlt?

Kontaktieren Sie den Kundendienst von Tripp Lite, um Ersatzteile zu erhalten. Geben Sie Ihr Modell und die fehlenden Teile an.

Wie lange ist die Garantie?

Die eingeschränkte Garantie beträgt 5 Jahre ab Kaufdatum. Sie deckt Material- und Verarbeitungsfehler ab.

BEDIENUNGSANLEITUNG DMCS3770ROT Tripp Lite

L
Cubiertadel
Cable (x4)

1
Cubierta Trasera
(x1)

J
Brazo Adaptador

200×200/300×300
350×350/400×200
400×400/600×200
600×400

English 1 • Espanol 19 • Pyszckn 55 • Deutsch 73

D'excellence Industrielle.

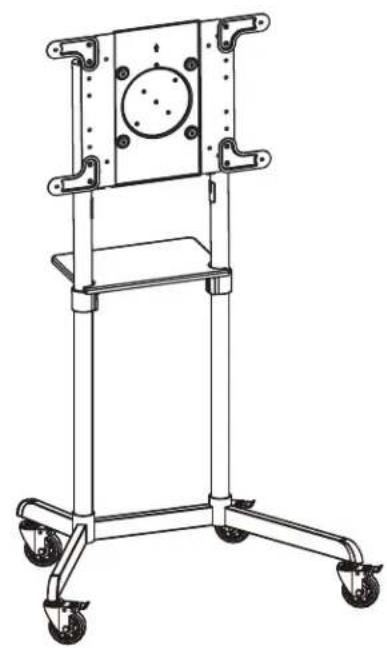

Mobiler rotierender Bildschirmwagen

Modell: DMCS3770ROT

WARNING! Verwenden Sie eine mechanische Hebevormrichtung, um das Gerät sichere anzuheiten und zu positionieren.

200 x 200 / 300 x 300
350 x 350 / 400 x 200
400 x 400 / 600 x 200
600 x 400

English 1 • Espanol 19 • Français 37 • Peccepiñ 55

Copyright © 2020 Tripp Lite. Alle Rechte vorbehalten.

Wichtige Sicherheitshinweise

VORSICHT

• Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen. Wenden Sie sich bei Fragen zu dieser Anleitung oder diesen Warnhinweisenitte an den Tripp Lite Support.
• Die Verwendung mit Produkten, die schwerer als die angegebenen Nenngewichte sind, kann zu Instabilität und damit zu Verletzungen führen.
• Halterungen müssen wie in dieser Anleitung angegeben angebracht werden. Eine unsachgemäß Installation kann zu Schaden oder schweren Verletzungen führen.
• Es sind Sicherheitseinrichtungen und geeignete Werkzeuge zu verwenden. Dieses Produkt solle nur von Fachleuten installiert werden.
• Stellen Sie sichere, dass die verwendete Montagefläche das Gewicht des Geräts sowie das zugehörige Material und samsächliche zugehörigen Komponenten tragen kann.
• Verwenden Sie die mitgelieferten Befestigungsschrauben undziehen Sie die Befestigungsschrauben NICHT ZU FEST an.
• Dieses Produkt enthalt Kleinteile, die beim Verschlucken zu Erstickungsgefahr führen können. Diese Teile von Kindern fernhalten.
• Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet. Die Verwendung dieser Produkte im Freien kann zu Fehlfunktionen und Verletzungen führen.
• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Wandhalterung sicher angebrachte ist.

Garantie

5-Jahres-Garantie

Der Verkafer garantiert fur einen Zeitaum von fui Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zuteffenden Anweisungen verwendet wird. Wenn das Produkt in thisem Zeitaum Material- oder Herstellungsfehler aufweist, kann der Verkafer these Fehler nach eigemem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFRGUND VON UNFALLEN, MISSBRAUCH ODER UTERLASSUNG WERDEN VON DIESER GARANTIE NICTGEDECKT. AUSSER DEN NACHSTEHEND AUSDRUCKLICH DARGELEGTEN GARANTIEBEDINGUENEN UBERNIMMT DER VERKAUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GULTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIEREN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FUR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGE GARANTIEDAUER BESCHRANKT. DIese GARANTIE SCHLIESST AUSDRUCKLICH ALLE FOLGESCHADEN UND BEILAUFIG ENTSTANDENEN SCHADEN AUS. (Da einige Länder den Ausschluss oder die Beschrunkung von Folgeschaden oder beilafig entstandenen Schaden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschrunkung einer implizierten Garantie entsprechens, sind die oben genannten Beschrunkungen fur Sie möglichwerse nicht zuteffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jeder möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz safer ist. Da die Anwendungen varieren können, überimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Die Fotos können von den tatsächlichen Produktenicht abweichen.

Stückliste

WICHTIG: Bevor Sie mit der Installation beginnen, stellen Sie safer, dass Sie alle unter aufgeführten Teile erhalten haben. Wenn Teile fehlen oder fehlerhaft sind, wenden Sie sich an Tripp Lite, um Ersat zu erhalten.

Sockel
(x1)

B
Laufrolle
(x4)

C
Sockelsäule
(x2)

D
Obere Saule
(x2)

E
Gerateregal
(x1)

F
Regalhalterung

(x2)
K
VESA-Veränderungsadapterarm
(x2)

G
Vordere

Abdeckung
(x1)
L
Kabelabdeckung
(x4)

H
Montagepl

(x1)
R
Kabelklemmenhalter
(x5)

0

Hintere
Abdeckung
(x1)

J
VESA-
Veränderungsadapterarm
(x2)

Paket P

M
M8×20
(x8)

N
M6x8
(x8)

0
M6×12
(x16)

P
M6 x 18
(x1)

Q
18x8
(x8)

T
M6-
raubenschlüssel
(x1)
U
M10-Schrauben
schlüssel
(x1)

V
4-mm-
Inbusschlüssel
(1x)

B
5-mm
Inbusschlüssel
(1x)

Paket M

M-A
M5 x 14
(x4)

M-B
M6 x 14
(x4)

M-C
M6 x 30
(x4)

M-D
M8 x 30
(x4)

M-E
M8×50
(x4)

M-F
Beilagscheibe
(x4)

M-G
Kleiner Abstandhalter
(x8)

M-H
Großer Abstandhalter
(x8)

Für die Installation erforderlich

Montage und Installation

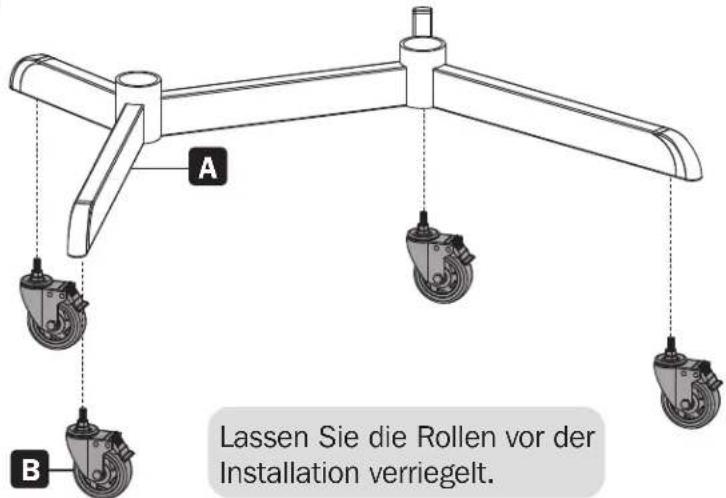

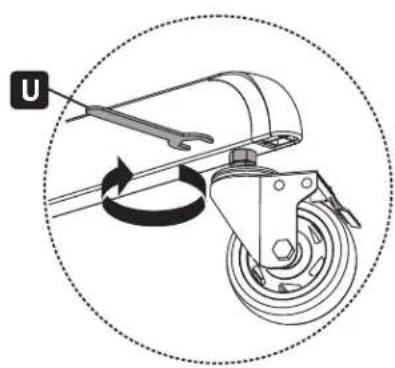

1 Einbau der Radrollen

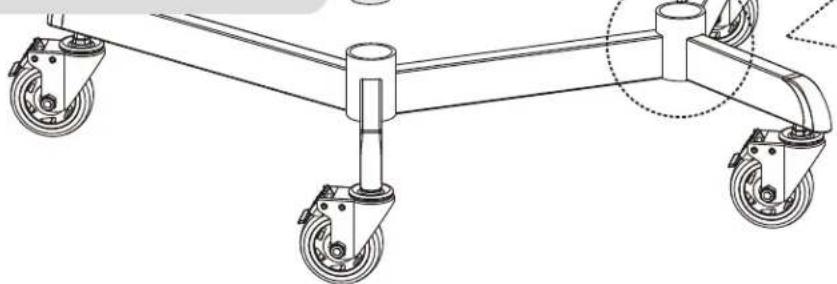

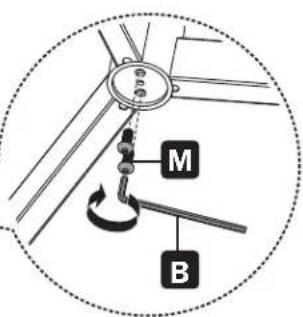

2 Befestigung der Säule an der Basis

Richten Sie die Säule wie gezeigt aus und stellen Sie sicher, dass sich die Kabelführungslöcher und die kürzeren Beine auf der gleichen Seite befinden.

Die Schrauben M nicht vollständig anziehen.

Montage und Installation

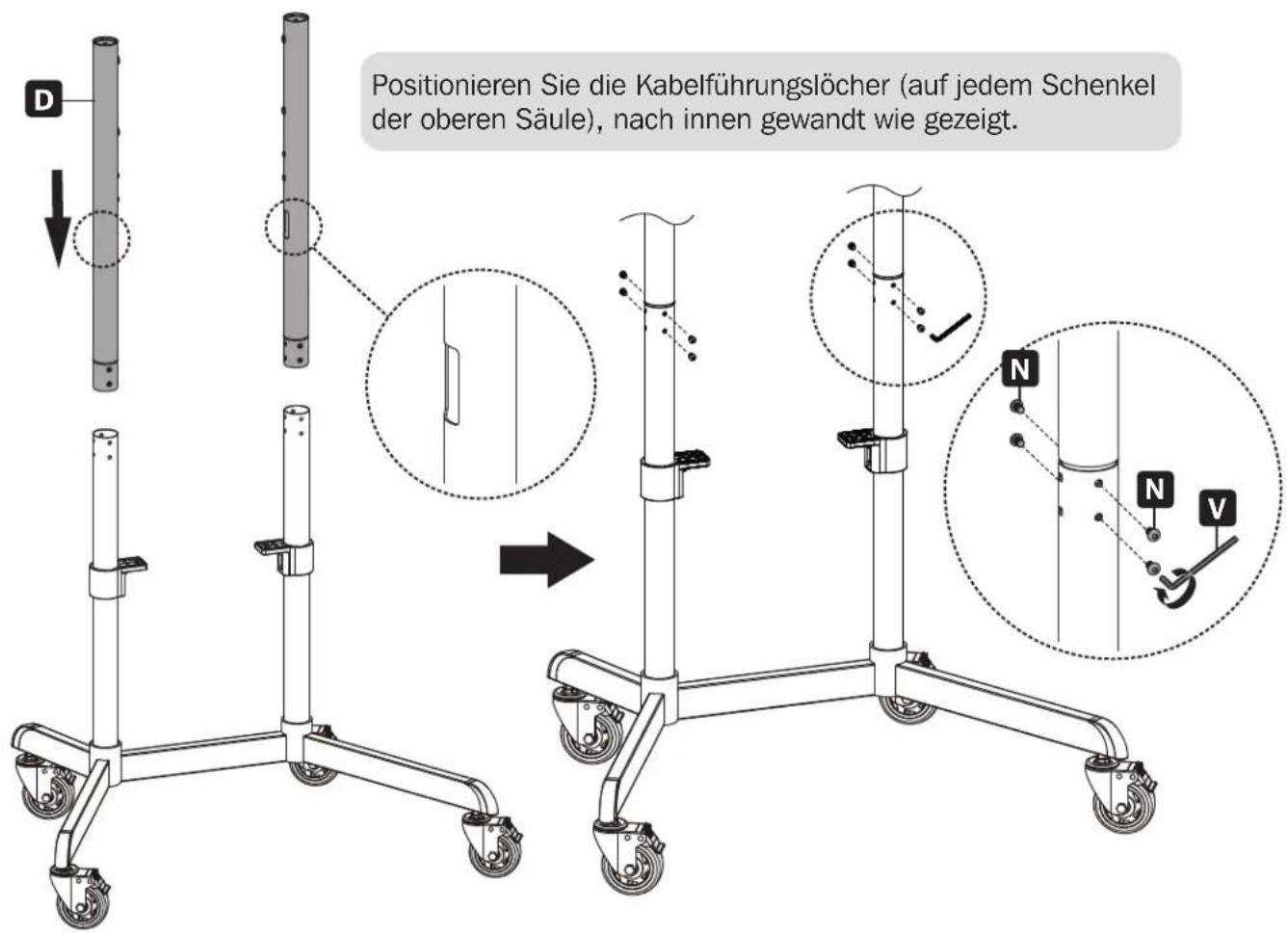

Aufstellen der Säulen

Positionieren Sie die Kabelfuhrungslocher (auf jedem Schenkeld der oberen Säule), nachinnen gewandt wie gezeigt.

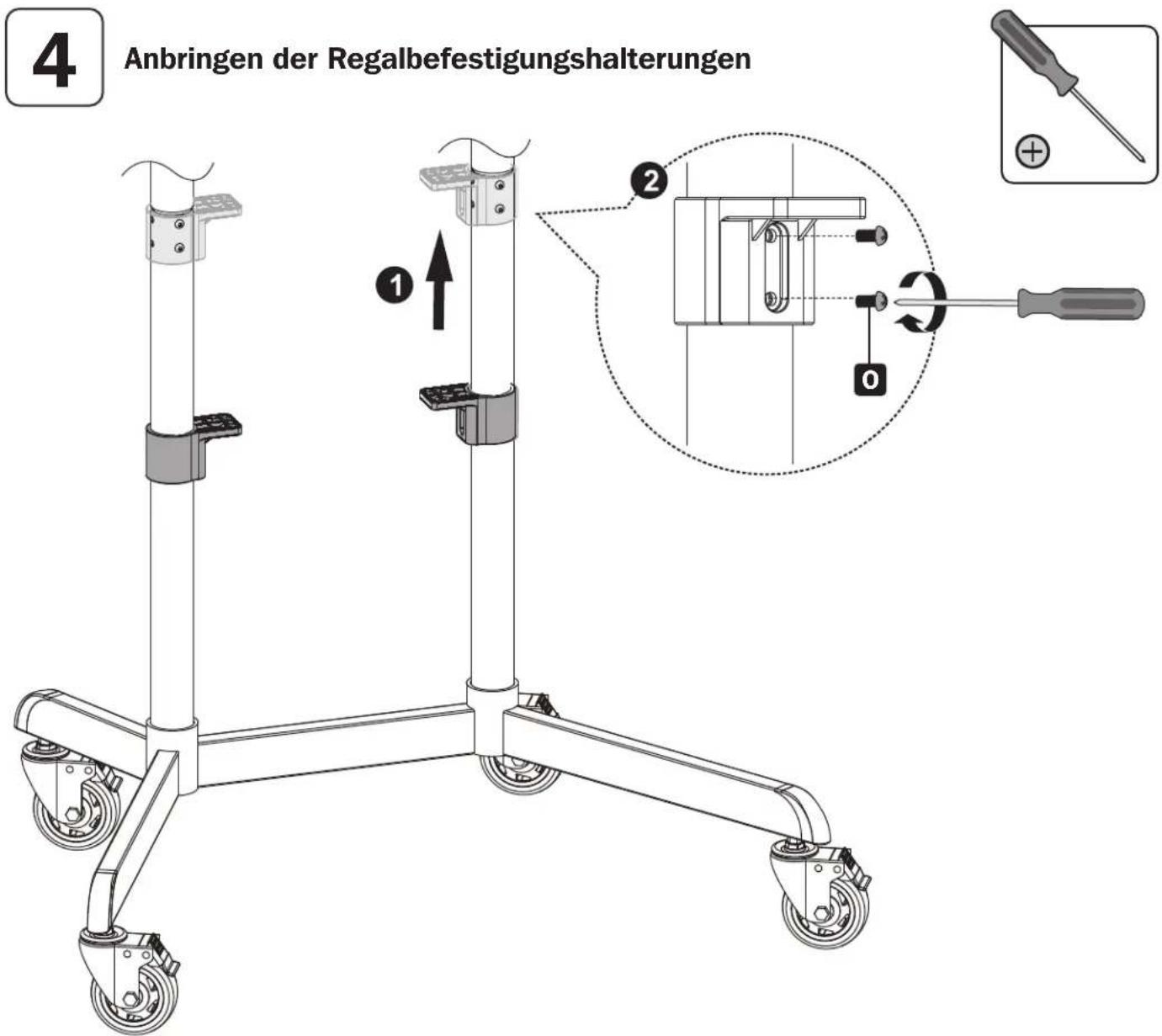

Montage und Installation

Montage und Installation

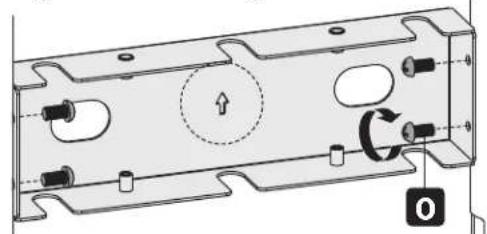

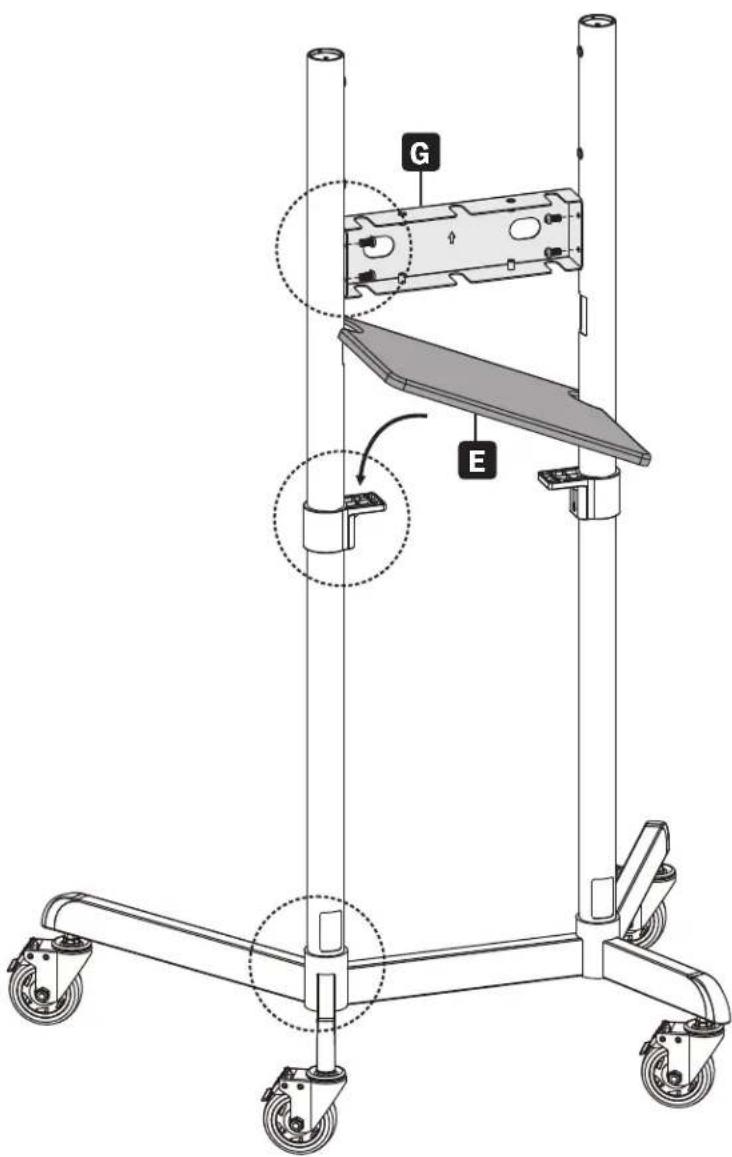

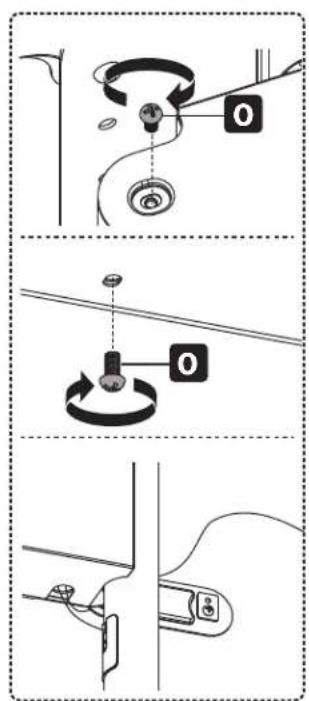

5 Montage der vorderen Abdeckung und des Geräteregals

1 Positionieren Sie G wie gezeigt und stellen Sie.
sicher, dass sich die Vorderseite von G und die
langeren Beine auf der gleichen Seite befinden.

2 Stellen Sie sicher, dass E und die kürzeren Beine sich auf der gleichen Seite befinden.

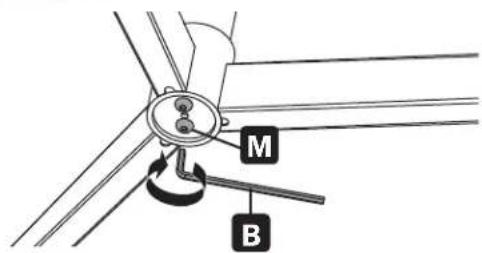

4 ACHTUNG: Ziehen Sie die Schrauben M unter dem Sockel fest.

Montage und Installation

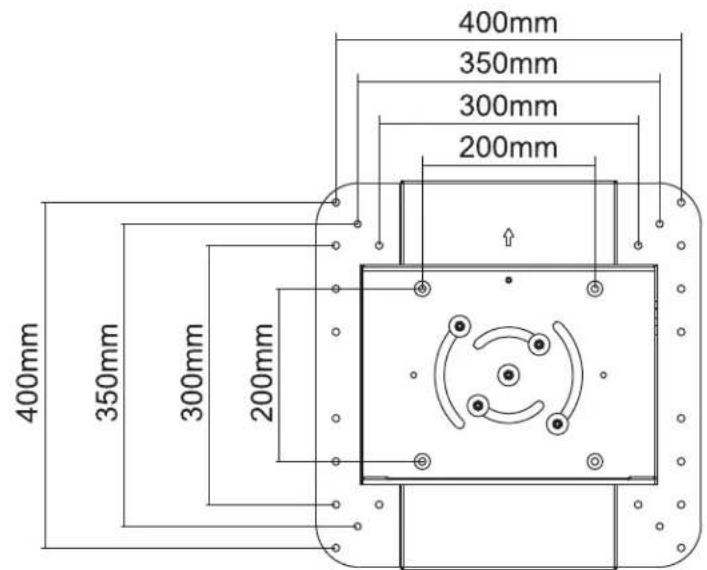

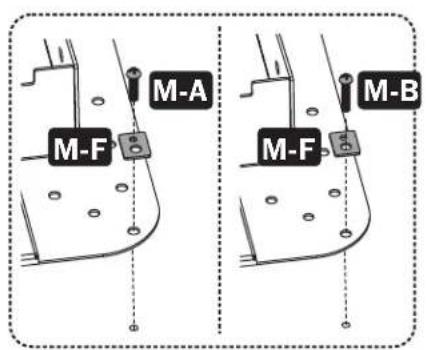

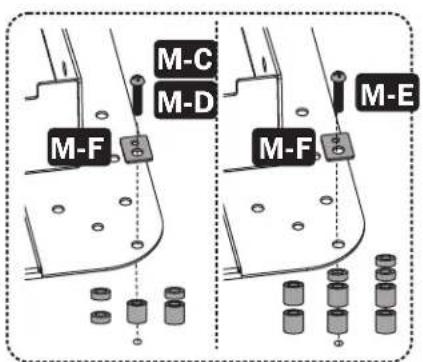

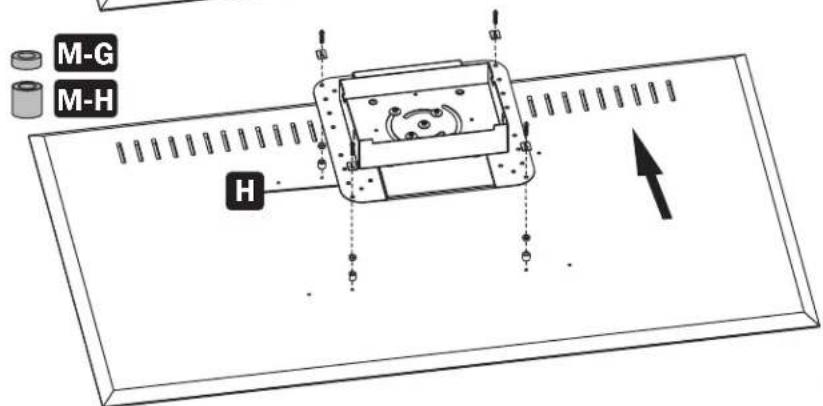

Befestigung der Montageplatte am Bildschirm VESA 200× 200 / 300× 300 / 350× 350 / 400× 200 / 400× 400

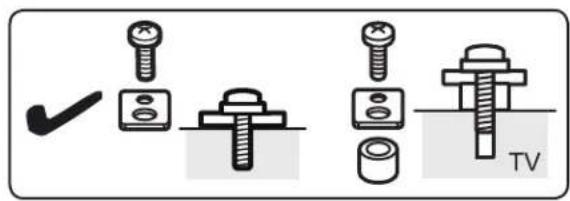

Hinweis: Verwenden Sie die für den Bildschirmtyp geeigneten Schrauben, Unterlegscheiben und Abstandhalter (falls erforderlich).

Montage und Installation

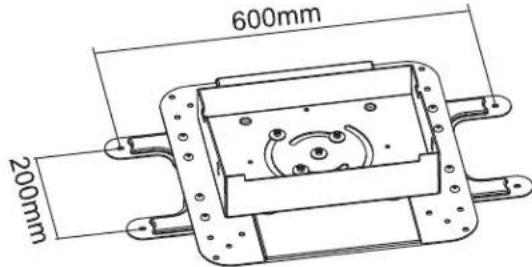

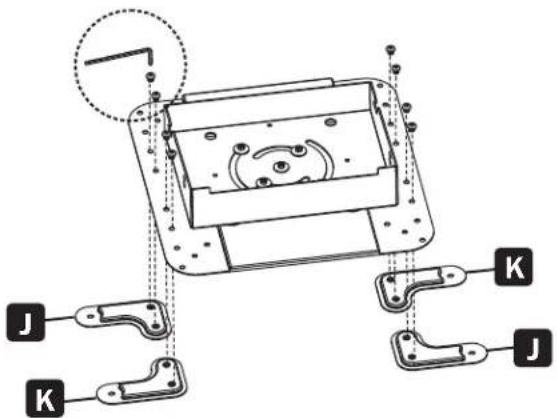

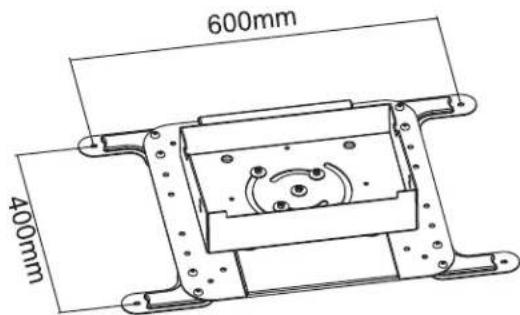

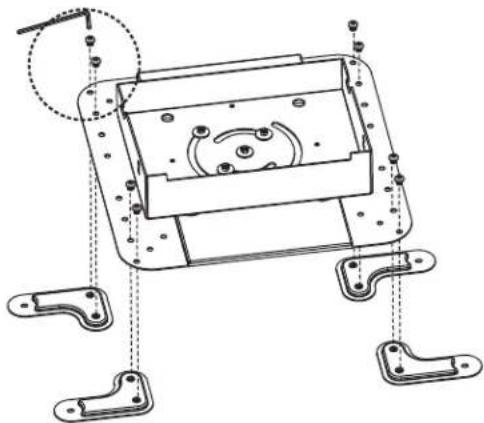

6B-1: Installieren der VESA-Veränderungsadapterarme

VESA 600 x 200

VESA 600 x 400

Montage und Installation

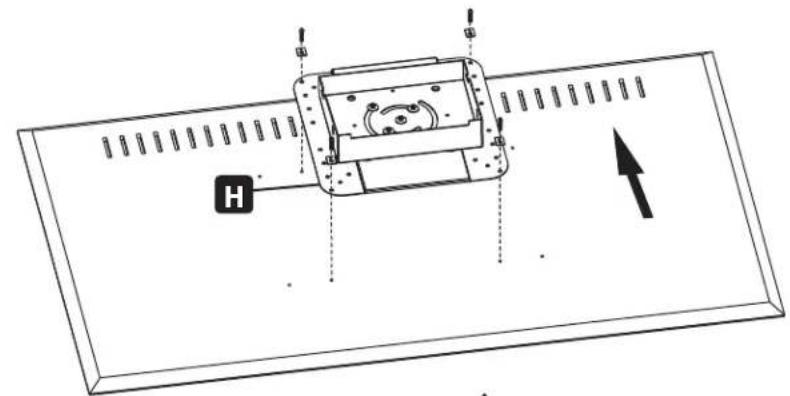

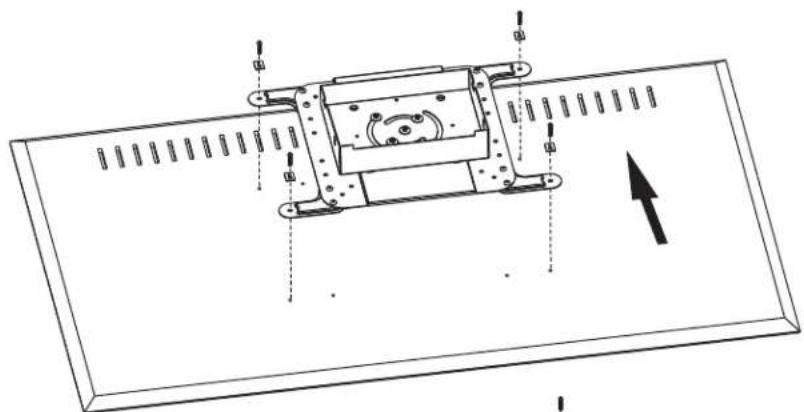

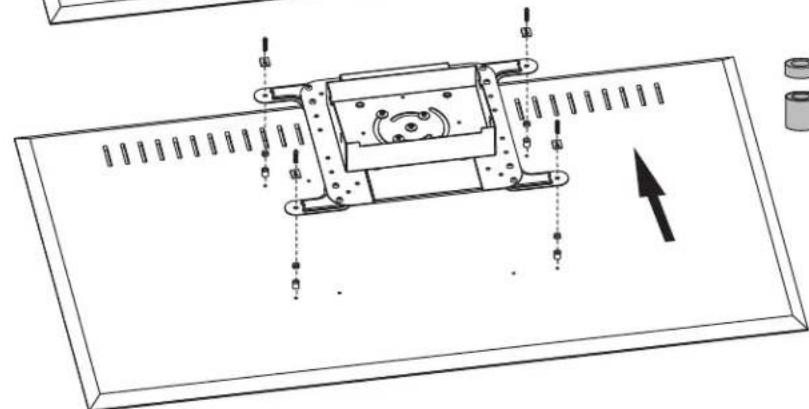

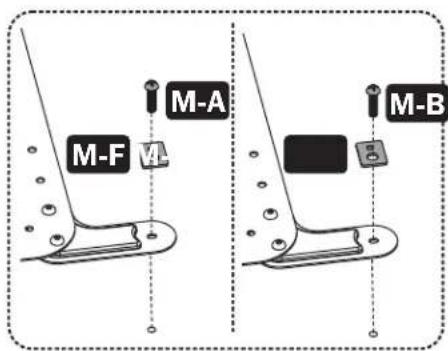

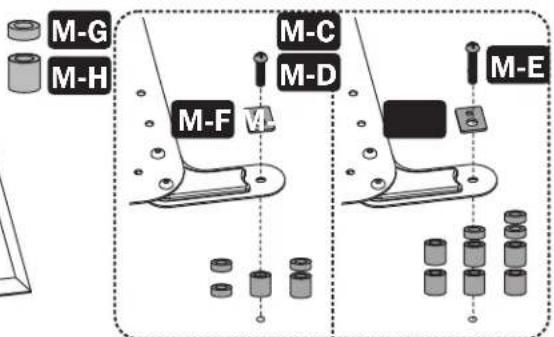

6B-2: Befestigen der Montageplatte am Bildschirm

Hinweis: Verwenden Sie die für den Bildschirmtyp geeigneten Schrauben, Unterlegscheiben und Abstandhalter (falls erforderlich).

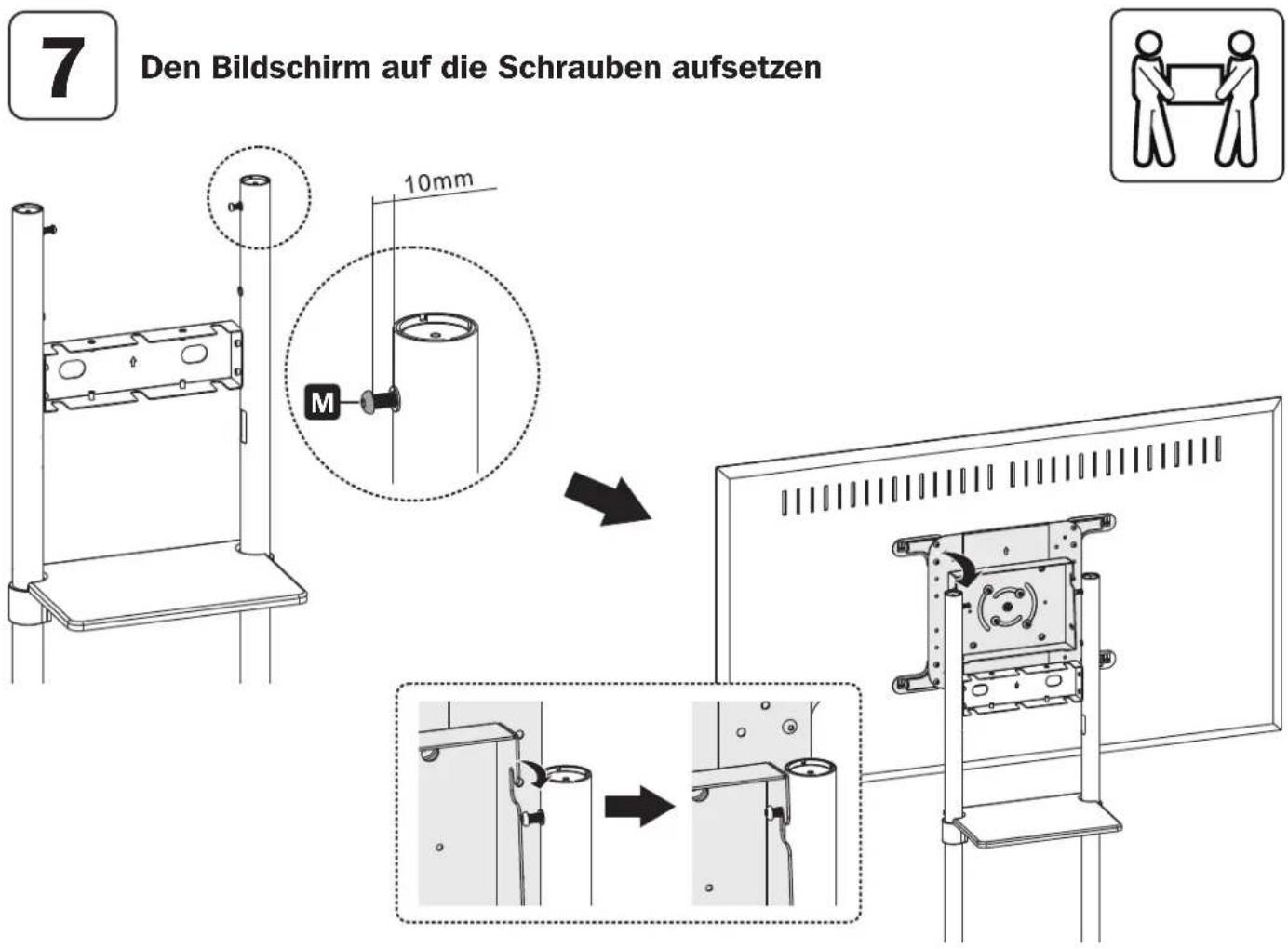

Montage und Installation

ACHTUNG: Stellen Sie die Säulen auf die gewünschte Höhe ein, bevor Sie den Bildschirm anbringen. Um die Höhe der Säulen nach der Installation des Bildschirms anzupassen, entfernen Sie das Geräteregal, bevor Sie die Säulen auf die gewünschte Höhe einstehen.

Montage und Installation

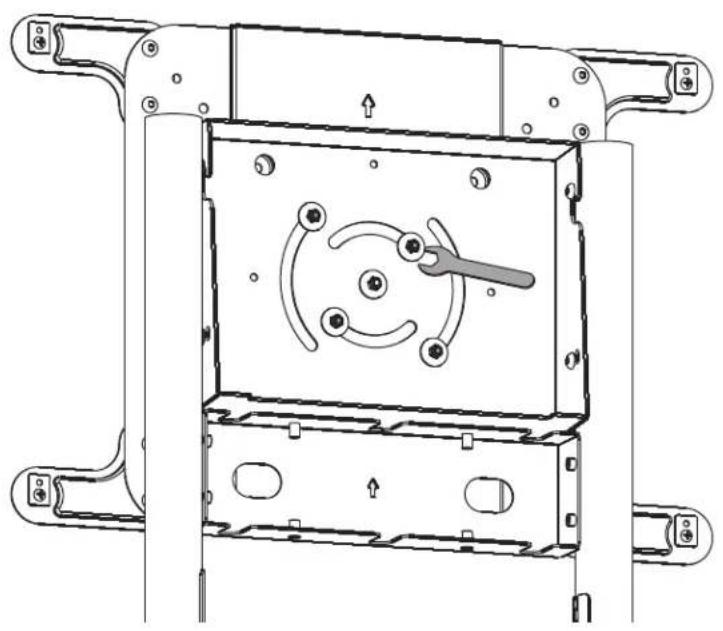

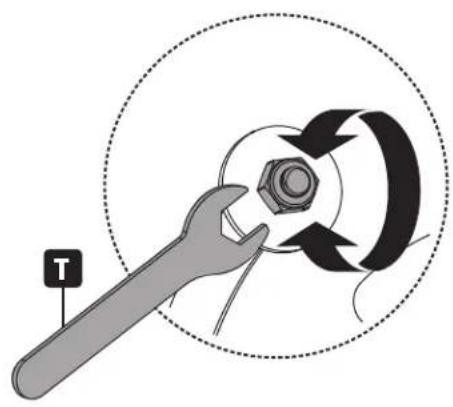

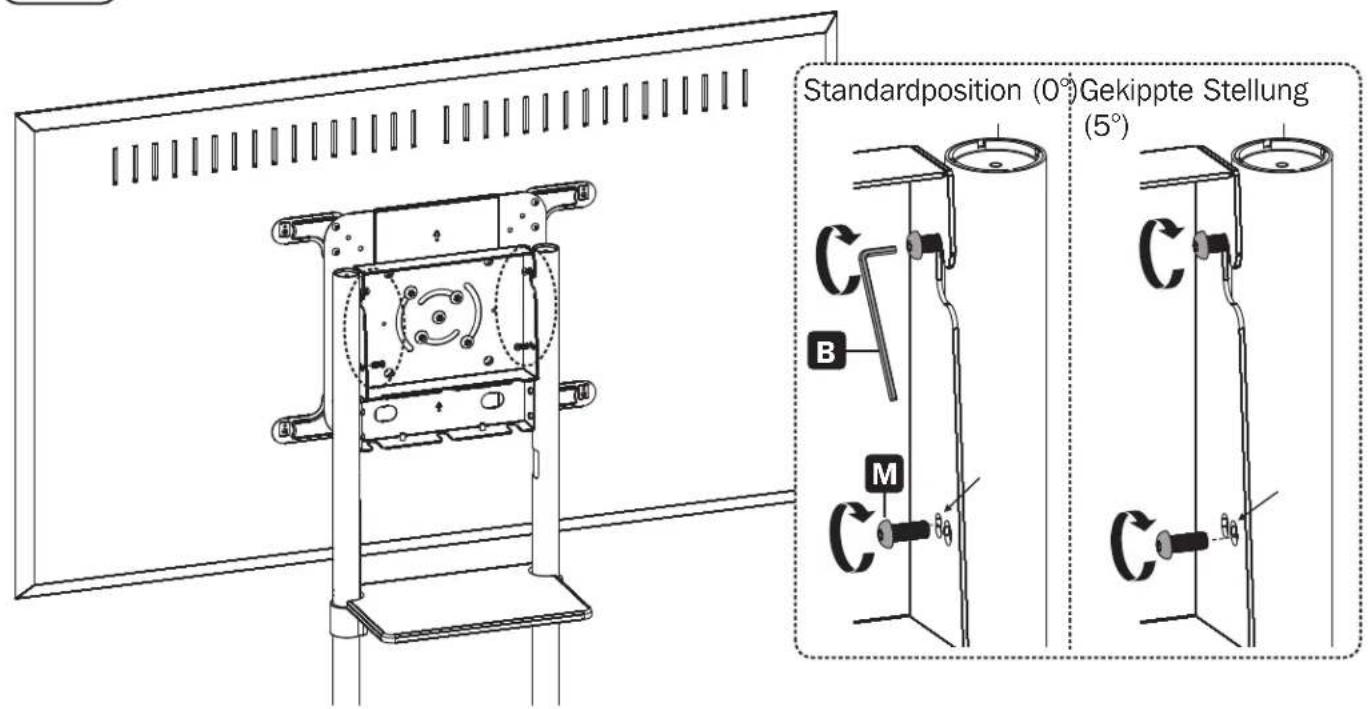

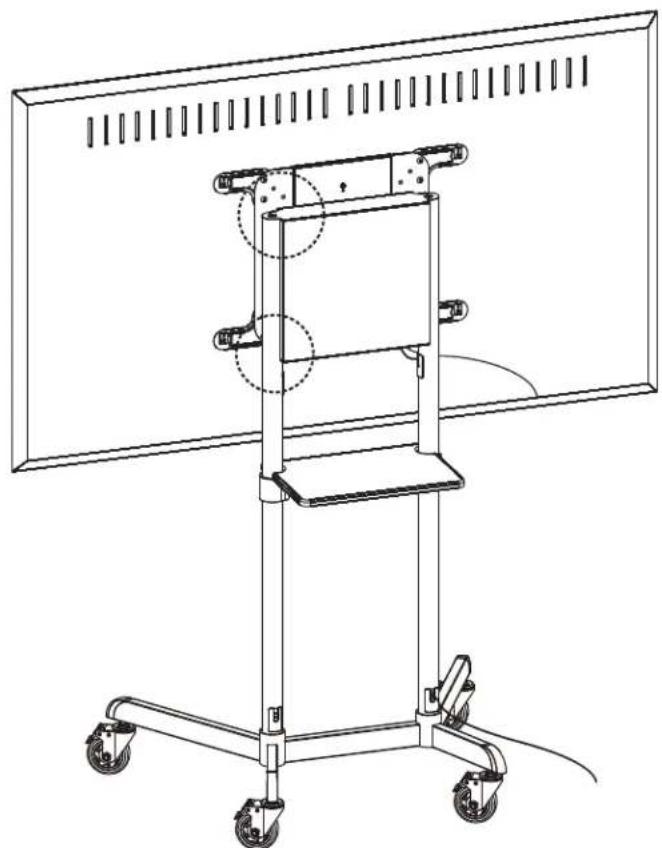

Einstellen des Neigungswinkels des Bildschirms

Ziehen Sie die hinteren Schrauben in der gewündsten Position sicher fest

Montage und Installation

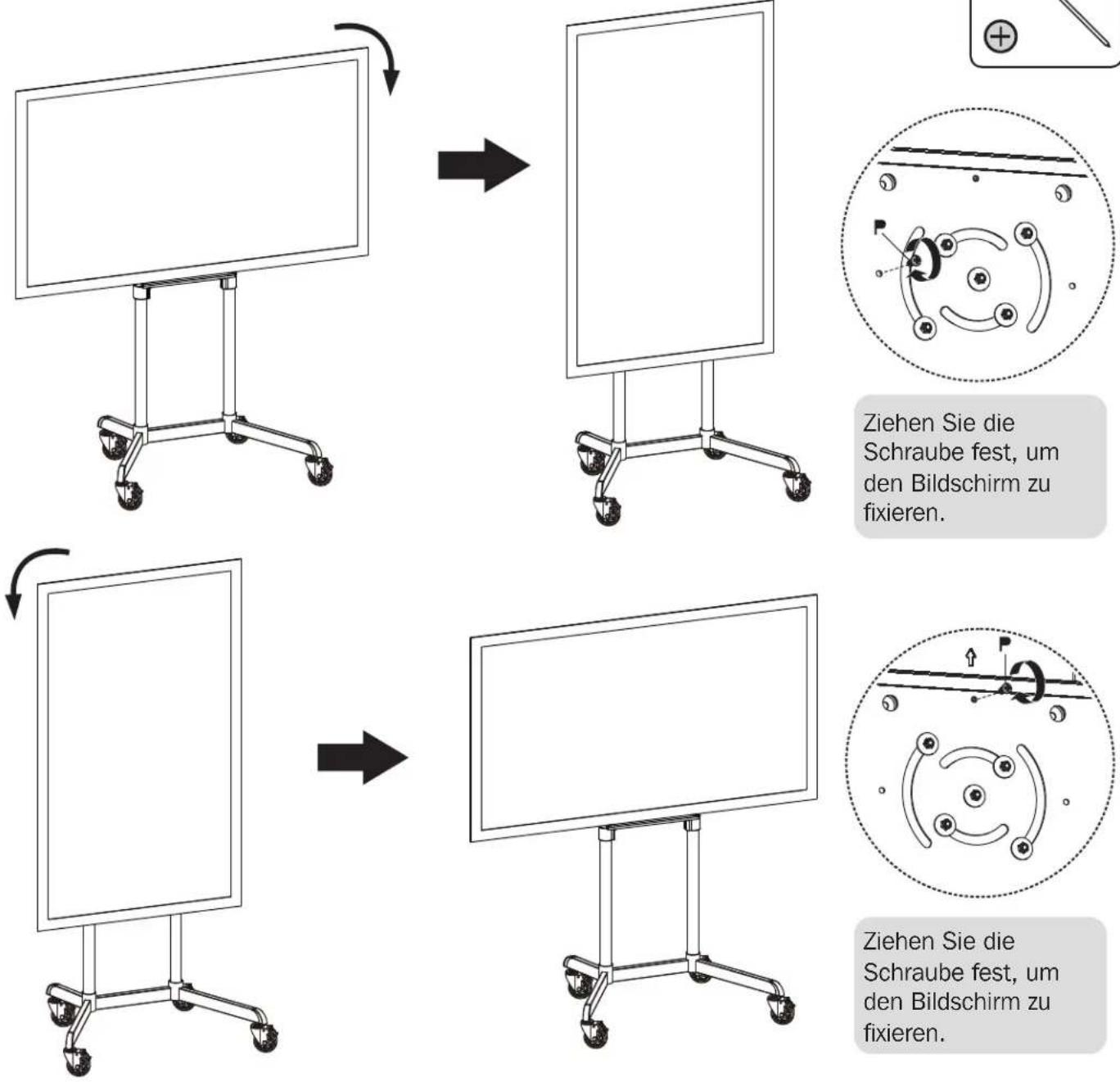

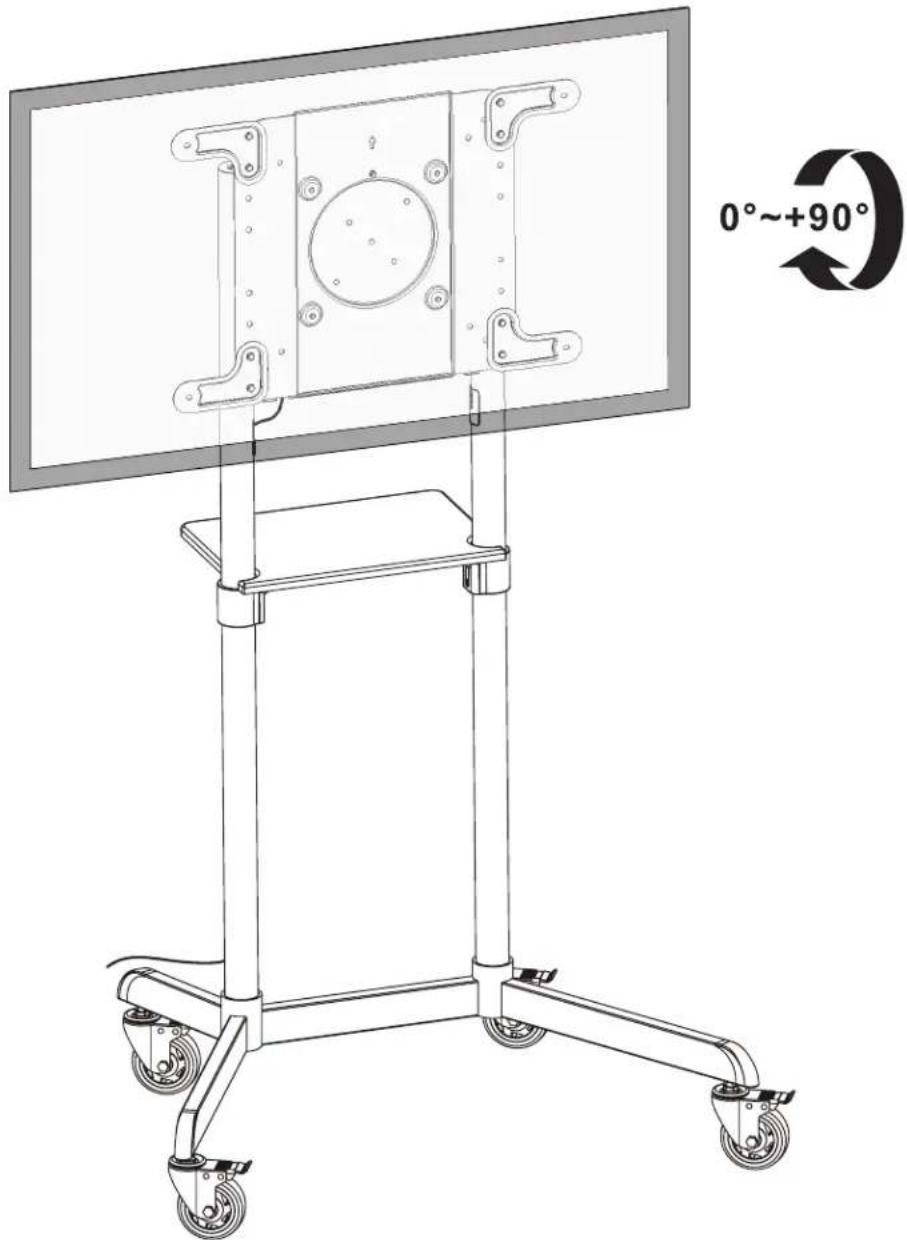

Befestigung des Displays in Querformat / Hochformat (Optional)

Montage und Installation

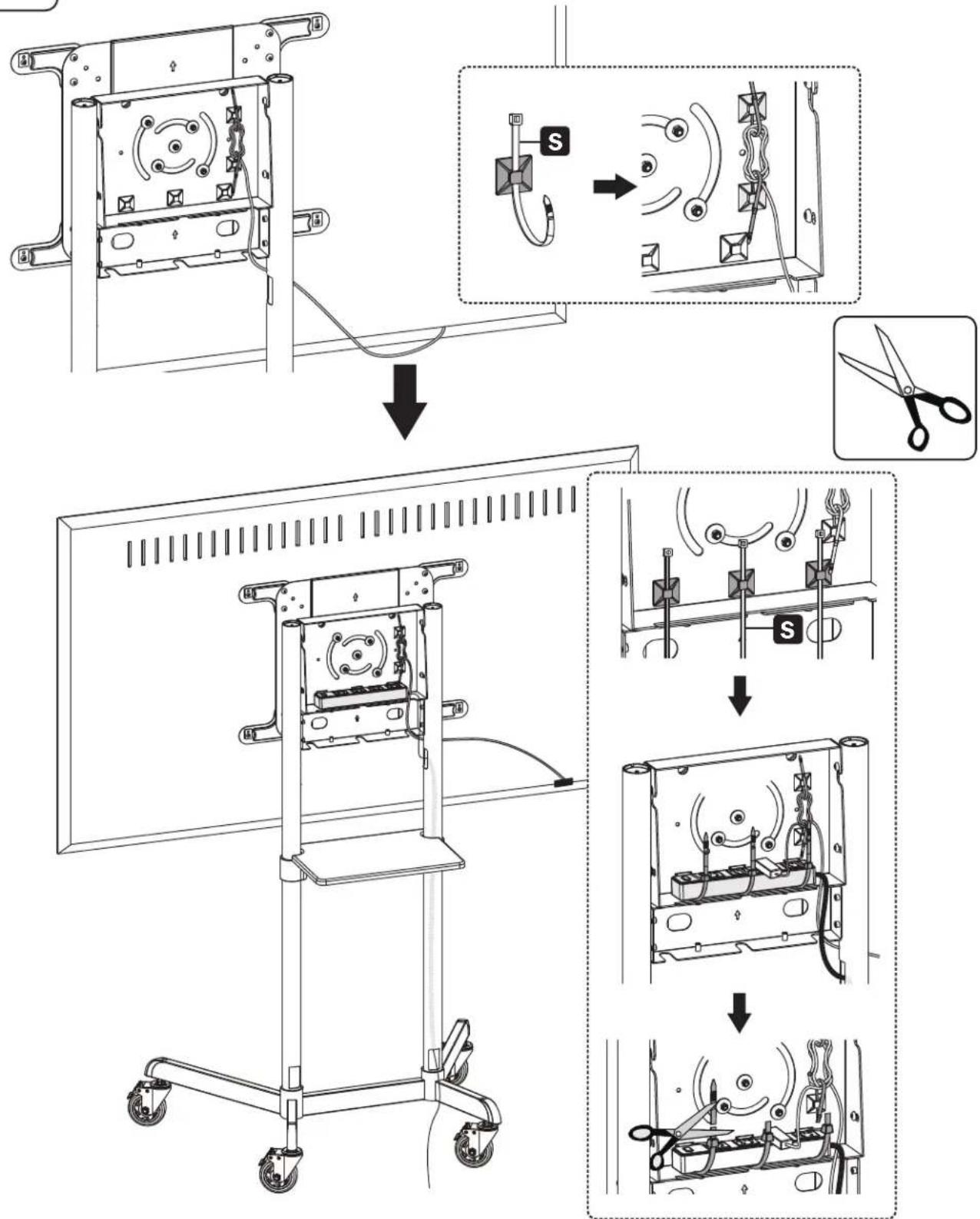

VerlegenderKabel

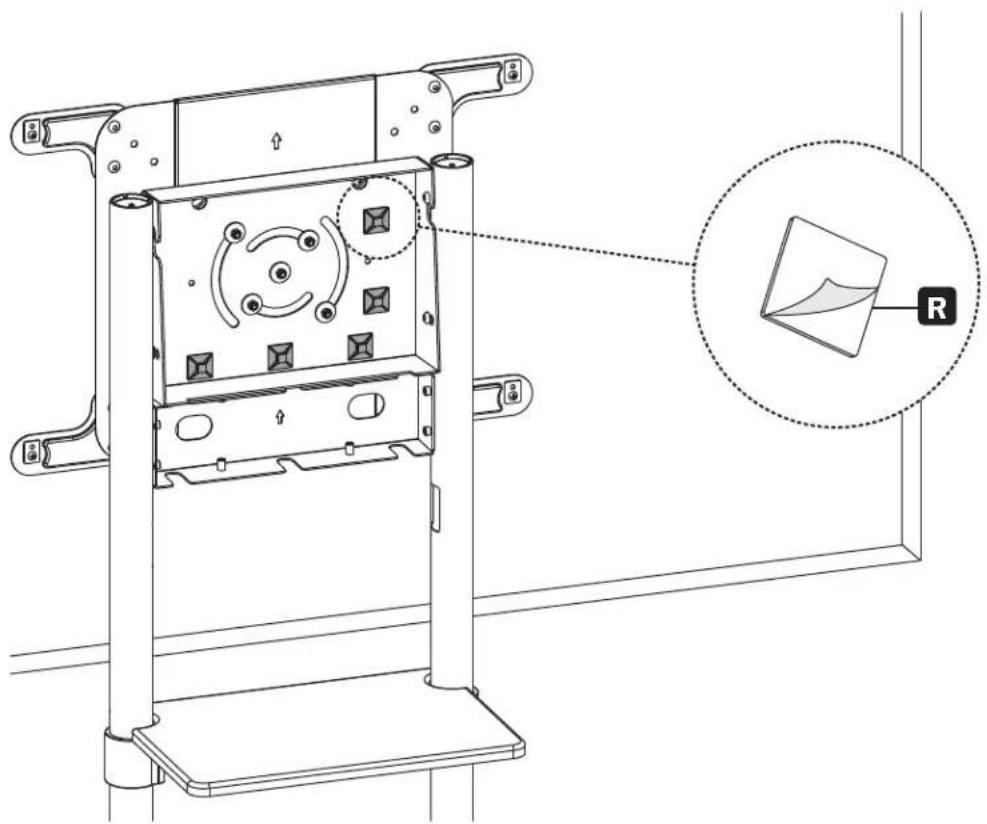

11B-1: Anbringen der Kabelklemmenhalter

Montage und Installation

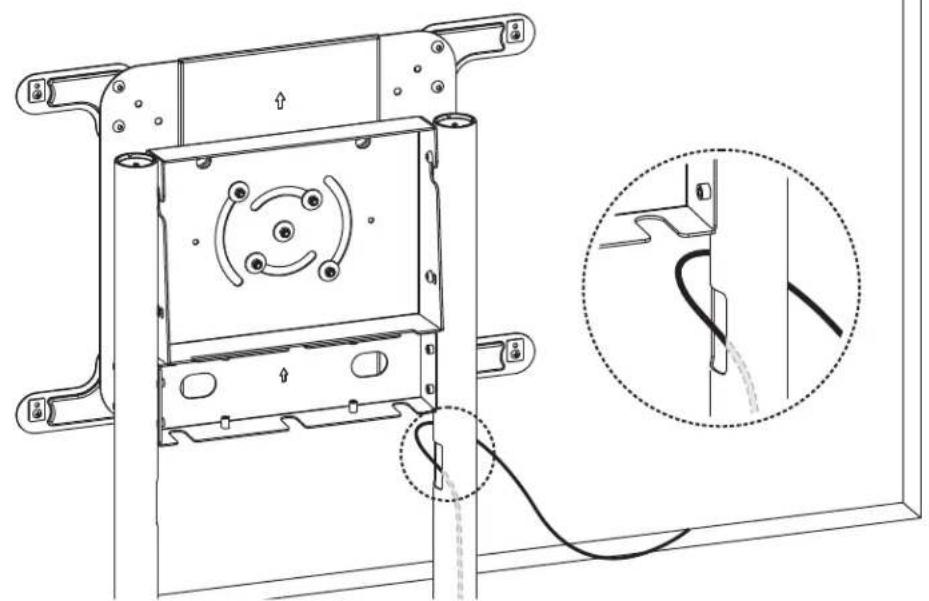

11B-2: Führer der Kabel durch die Kabelklemmen

Montage und Installation

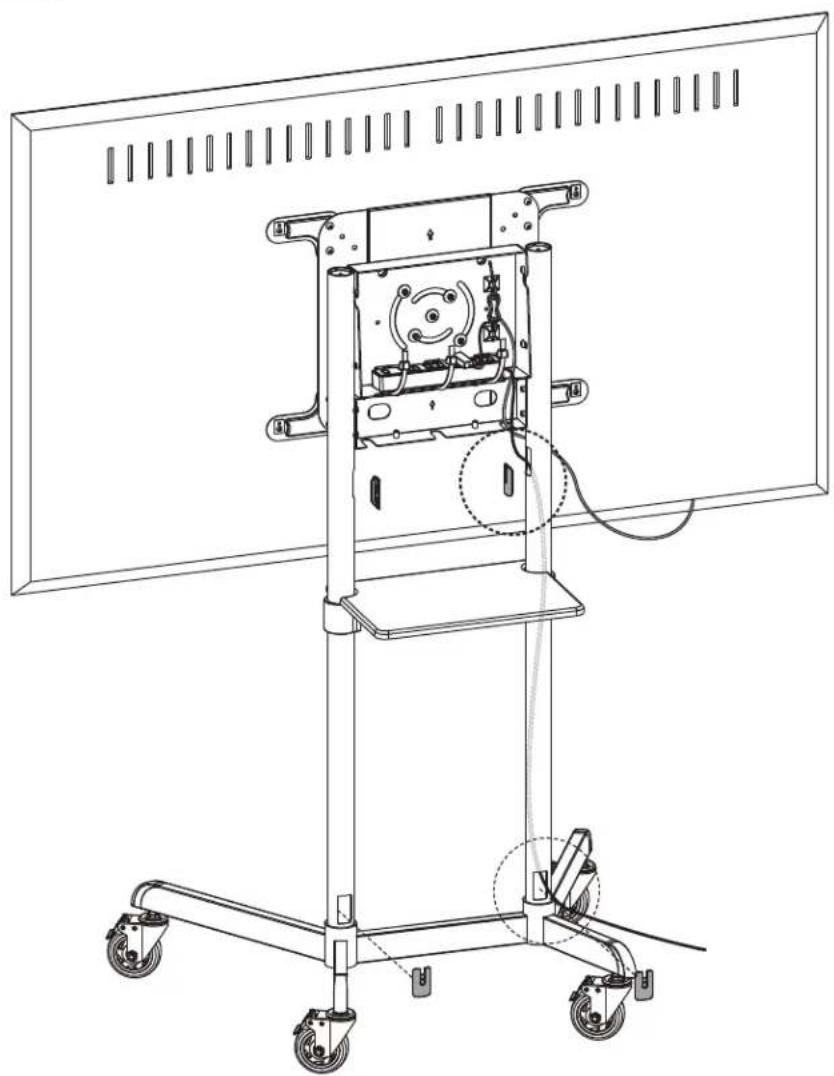

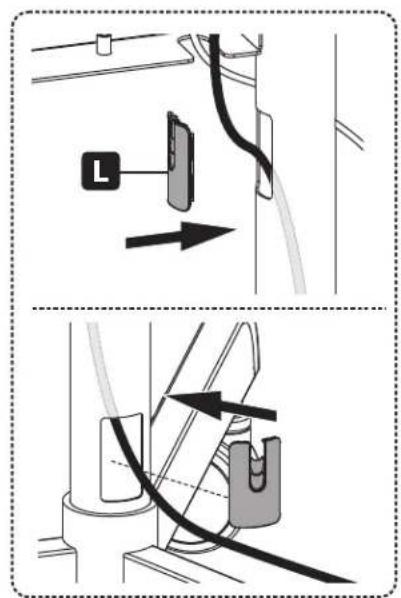

Anbringen der Kabelabdeckungen

2a

2b

2c

Montage und Installation

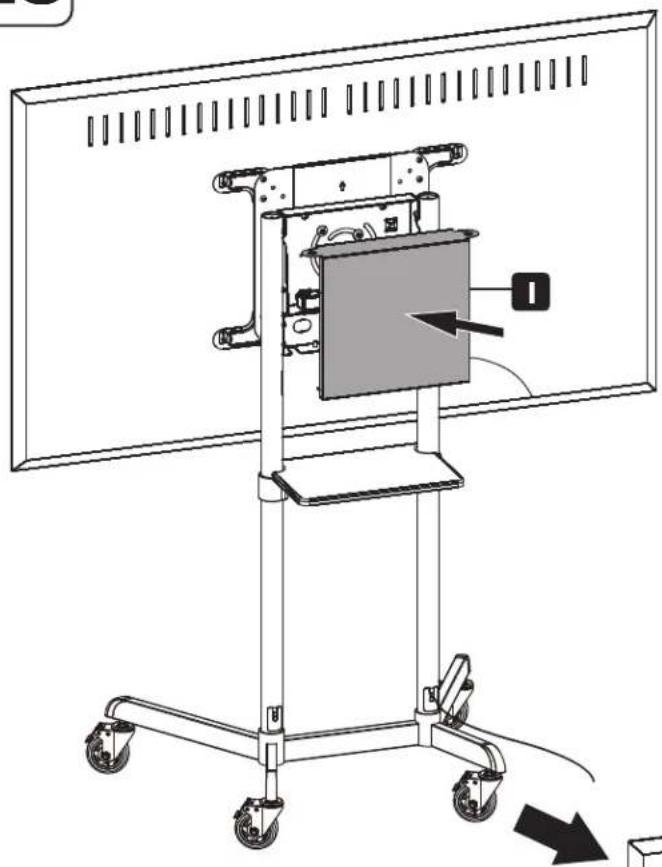

Anbringen der hinteren Abdeckung

Montage und Installation

14

Wartung

• Kontrollieren Sie in regelmäßigen Abständen (mindestens alle drei Monate), um sicherzustellen, dass die Halterung fest sitszt und eine sichere Anwendung gewährleistet ist.
• Wenn Sie Fragen haben, besuchen Sieitte tripplite.com/support.
