MODE D'EMPLOI B160101HDSI Tripp Lite

Audio/video avec rs-232 et prolongateurs de contrôle IR sur IP

Modèles de trousse

de prolongateurs :

B160-101-DPSI

B160-101-DPHDSI

B160-101-HDSI

B160-103-HDSI

B160-201-HSI

B160-202-HDSI

B160-301-HDSI

Modèles de

transmetteur :

B160-001-CSI

B160-001-DPSI

B160-001-HDSI

B160-001-VSI

Modèles de

récepteur :

B160-100-CSI

B160-100-DPSI

B160-100-HDSI

B160-100-VSI

B160-200-HSI

D'excellence Industrielle.

Droits d'auteur © 2019 Tripp Lite.

Toutes les marques de commerce sont la propriété exclusive de leurs propriétaires respectifs.

Contenu de l'emballage

Transmeteur (T), récepteur (R), trousse (K)

Alimentation exter

Cable IR-In

Cable IR-In

Cable IR-Out

Cable IR-OUT

Cable adaptateur M/F de 3,5 mm à DB9

Cable adaptateur M/F de 3,5 mm à DB9

Cable adaptateur M/F de 3,5 mm à DB9

Cable adaptateur de HDMI à DVI

Quincaillerie de montage

Manuel de l'utilisationur

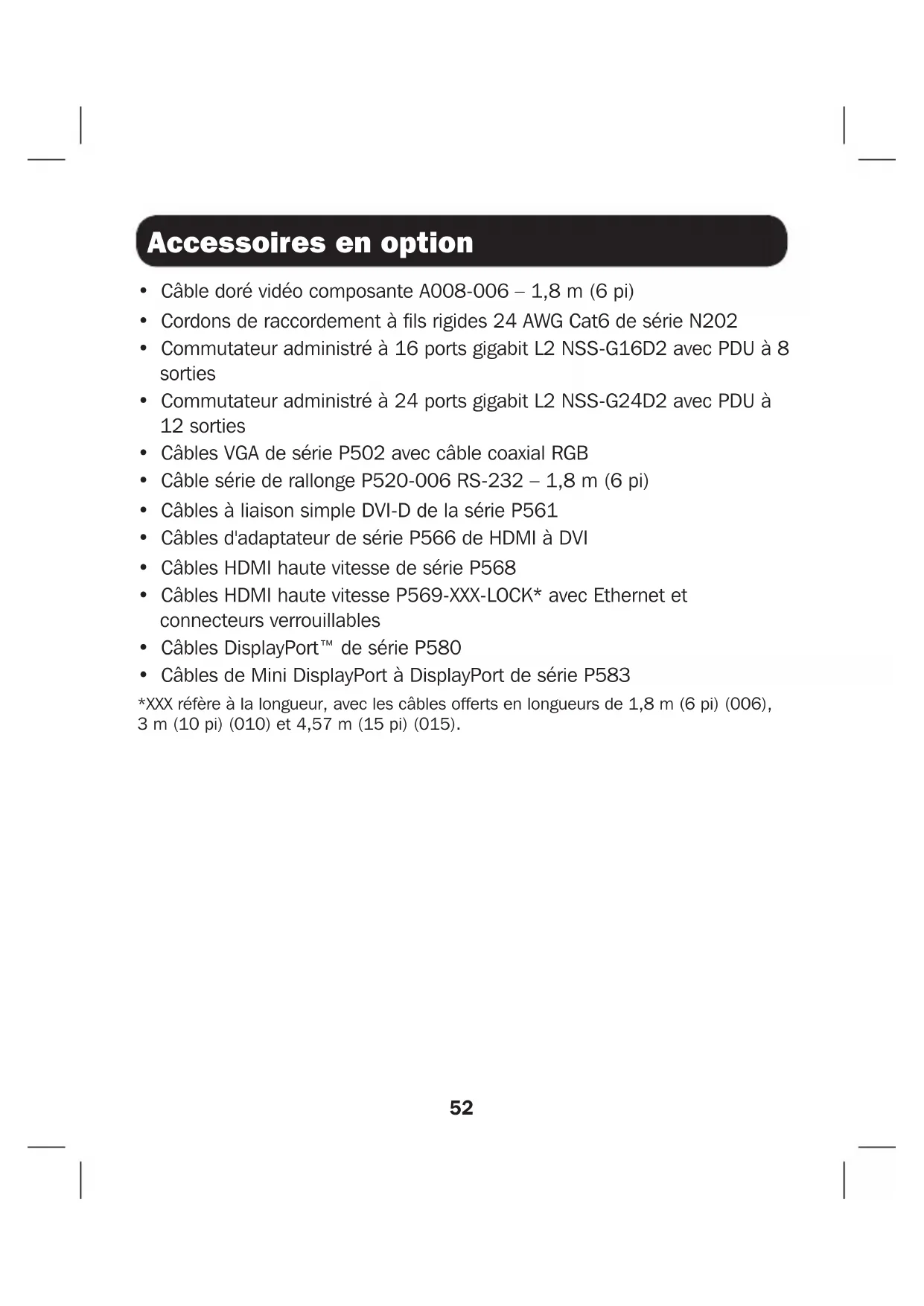

Accessoires en option

Cable doré vidéo composante A008-006 - 1,8 m (6 pi) Cordons de raccordement à fils rigides 24 AWG Cat6 de série N202 - Commutateur administré à 16 ports gigabit L2 NSS-G16D2 avec PDU à 8 sorties - Commutateur administré à 24 ports gigabit L2 NSS-G24D2 avec PDU à 12 sorties - Câbles VGA de série P502 avec cable coaxial RGB Cable série de rallonge P520-006 RS-232 - 1,8 m (6 pi) - Câbles à liaison simple DVI-D de la série P561 Cables d'adaptateur de série P566 de HDMI à DVI - Câbles HDMI haute vitesse de série P568 - Cables HDMI haute vitesse P569-XXX-LOCK* avec Ethernet et connecteurs verrouillables - Câbles DisplayPort™ de série P580 - Câbles de Mini DisplayPort à DisplayPort de série P583

*XXX fait référence à la longueur, avec les câbles offerts en longueurs de 1,8 m (6 pi) (006), 3 m (10 pi) (010) et 4,57 m (15 pi) (015).

Caractéristiques du produit

• Prolongent et distribuent des signaux audio/vidéo de série et des signaux de contrôle IR sur du câblage Cat5/Cat6.
• Modèles offerts avec vidéo composante + audio-stéréo, DisplayPort, HDMI et VGA + audio-stéréo.
• Convertit la source vidéo en un signal IP qui peut être transmis à et distribué par le biais d'un commutateur de réseau.
• Les transmetteurs peuvent se connecter jusqu'à 100 m (328 pi) du commutateur, avec 100 m (328 pi) supplémentaires entre le commutateur et le récepteur, pour une distance totale de 200 m (656 pi).
• Peuvent également être utilisés dans une installation point à point où le transmetteur se raccorde directement à un récepteur jusqu'à 100 m (328 pi) de distance.
• Conçus pour des commutateurs de réseau gérés avec IGMP qui permettent la connexion et la gestion à distance via l'interface du commutateur.
• La source vidéo peut être envoyée à un écran analogue ou numérique (p. ex. vidéo composante à HDMI, VGA à HDMI, HDMI à DisplayPort, HDMI à HDMI).
• Affiche une seule source sur un seul moniteur ou distribue un seul signal vers plusieurs moniteurs.
• Les récepteurs B160-200-HSI et B160-201-HSI incluent deux ports de sortie HDMI pour raccorder deux moniteurs.
• Raccorder jusqu'à 64 transmetteurs et 255 récepteurs en une seule installation avec commutateur général. Utilise une compression vidéo standard H.264.
• Prolonge des signaux de contrôle IR qui contrôlent une source (comme un lecteur Blu-ray™) depuis un écran à distance. Utilise une fréquence IR de 20 à 60 kHz.
• Prend en charge des débits pouvant atteindre jusqu'à 57 600 bauds de série RS-232.

Caractéristiques du produit

• Les modèles video VGA prennant en charge des résolutions video jusqu'à 1920 x 1440, y compris 1080 p.
• Les modèles DisplayPort et HDMI prenant en charge des résolutions vidéo jusqu'à 1920 x 1080 (1080 p).
• Les modèles avec video composante prennant en charge des résolutions vidéo jusqu'à 1080 i.
• Chaque transmetteur inclut un port de sortie HDMI pour raccorder un moniteur local.
• Compatible HDCP et 3D.
• Inclut la quincaillerie de montage pour les installations de montage mural, de montage en bâti ou de montage sur poteau.
• Prêt à l'emploi ; aucun logiciel ou lecteur requis

Raccorder une source DVI ou un moniteur au moyen d’un adaptateur de HDMI à DVI (certains modèles incluent un adaptateur de HDMI à DVI). Des câbles d’adaptateur de HDMI à DVI (Tripp Lite de série P566) sont offerts, vendus séparément.

Instructions de montage

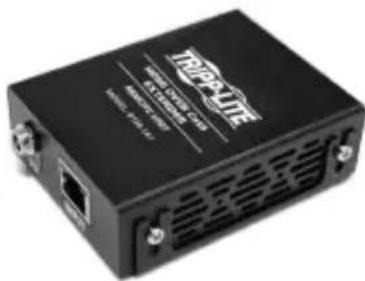

Les prolongateurs audio/vidéo sur IP incluent la quincaillerie de montage qui permet une variété d'options de montage. Les images suivantes illustrent ces méthodes de montage.

Remarque: Le modèle B126-1A1 est montré pour des fins d'illustration uniquement; l'installation de prolongateurs audio/vidéo sur IP est la même.

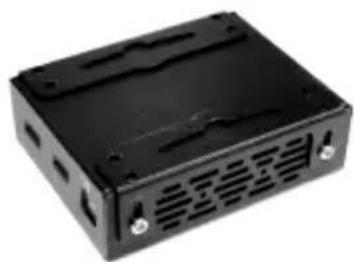

Montage mural

Montage en bâti de 48,3 cm (19 po)

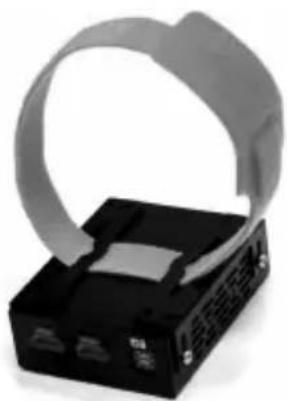

Montage sur poteau

Remarques :

• Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs.
• Pour obtenir la distance et la performance maximales, utiliser un cable Cat5e/6 à fils rigides 0,2 mm² (24 AWG). L'utilisation d'un cable à fils à toron ou d'un cable dont le calibre est supérieur (mm² ou AWG) donnera lieu à une distance d'extension plus courte. Un cable dont le calibre est supérieur (comme 0,13 mm² [26 AWG]) a une capacité de transmission plus limitée qu'un cable dont le calibre est inférieur. Tous les cables Cat6 de la série N202 de Tripp Lite sont faits de câblage à fils rigides de 0,2 mm² (24 AWG). Des longueurs prolongées de cable Cat6a à fils rigides de 0,26 mm² (23 AWG) sont disponibles auprès de Tripp Lite sur commande spéciale.
• elle combinaison (p. ex. vidéo composante à HDMI, VGA à HDMI, HDMI à VGA, HDMI à DisplayPort).
• S'assurer que tout l'équipement à connecter est hors tension.
• Raccorder la source audio/vidéo au port d'entrée du transmetteur (consulter Accessoires en option pour les câbles audio/vidéo Tripp Lite disponibles).
• (Facultatif) Raccorder le port DB9 de l'ordinateur au port série du transmetteur. Selon le modèle, le port série sera DB9 ou 3,5mm. Les modèles avec des prises de 3,5mm incluent un adaptateur de 3,5mm à DB9. Les modèles avec des ports DB9 exigent un cable DB9 RS-232 standard (vendu séparation) pour une connexion à un ordinateur.
• (Facultatif) Raccorder le cable IR-OUT inclus au port IR-OUT sur le transmetteur. Placer le capteur sur le cable IR-OUT dans un espace dégagé à la vue de l'appareil étant contrôle.

Remarque: Le cable IR-OUT reçoit le signal de la télécommande et l'envoie à l'appareil étant contrôle (p. ex. lecteur Blu-ray)

1. (Facultatif) En utilisant un câble HDMI, raccorder un moniteur local au port de sortie HDMI du transmetteur (consulter Accessoires en option pour les câbles HDMI Tripp Lite disponibles.

Installation point à point

1. Brancher le bloc d'alimentation externe au transmetteur et le brancher à un parasurtenseur, à l'onduleur ou à l'unité de distribution de puissance (PDU) Tripp Lite.
2. Appuyer sur les boutons Up/Down (haut/bas) pour configurer le numéro du canal (0-63) sur l'avant du transmetteur à un chiffre qui sera également utilisé sur le récepteur.

Remarque: Un mécanisme de verrouillage empêche le changement accidentel du numéro du canal. Une fois le numéro du canal verrouillé, maintenir les boutons Up (haut) et Down (bas) jusqu'à ce que le numéro du canal commence à clignoter. Naviguer ensuite jusqu'au canal voulu en utilisant les boutons Up/Down (haut/bas). Une fois le numéro du canal voulu sélectionné, verrouiller le numéro de canal en retenant les boutons Up (haut) et Down (bas) jusqu'à ce que le numéro du canal cesse de clignoter. 8. En utilisant le câble Cat5e/6, raccorder le port de sortie RJ45 sur le transmetteur au port d'entrée RJ45 du récepteur.

Remarque: La longueur maximale permise du câble du transmetteur au récepteur est de 100 m (328 pi).

1. Raccorder un moniteur au port de sortie audio/vidéo du récepteur (Consulter Accessoires en option pour les câbles audio/vidéo Tripp Lite disponibles).
2. (Facultatif) Raccorder le port de série DB9 de l'appareil au port de série du récepteur. Selon le modèle, le port sériel sera DB9 ou 3,5 mm. Les modèles avec des prises de 3,5 mm incluent un adaptateur de 3,5 mm à DB9. Les modèles avec des ports DB9 exigent un cable DB9 RS-232 standard (vendu séparément) pour connecter un appareil.
3. (Facultatif) Raccorder le cable IR-IN inclus au port IR-IN du récepteur. Placer le capteur sur le cable IR-IN dans un espace dégagé à la vue de l'appareil étant contrôlé.

Remarque: Le cable IR-OUT accepte un signal de la télécommande et l'envoie à un appareil étant contrôle à l'autre extrémité de l'installation.

Installation point à point

1. Brancher le bloc d'alimentation externe au récepteur et le brancher à un parasurtenseur, à l'onduleur ou à l'unité de distribution de puissance (PDU) Tripp Lite.
2. Appuyer sur les boutons Up/Down (haut/bas) pour configurer le numéro du canal (0-63) sur l'avant du récepteur à un chiffre également utilisé sur le transmetteur.

Remarque: Un mécanisme de verrouillage empêche le changement accidentel du numéro du canal. Une fois le numéro du canal verrouillé, maintenir les boutons Up (haut) et Down (bas) jusqu'à ce que le numéro du canal commence à clignoter. Naviguer ensuite jusqu'au canal voulu en utilisant les boutons Up/Down (haut/bas). Une fois le numéro du canal voulu sélectionné, verrouiller le numéro de canal en retenant les boutons Up (haut) et Down (bas) jusqu'à ce que le numéro du canal cesse de clignoter.

1. Mettre sous tension tous les appareils connectés.

Remarques :

• Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs.
• Pour obtenir la distance et la performance maximales, utiliser un cable Cat5e/6 à fils rigides 0,2mm² (24 AWG). L'utilisation d'un cable à fils à toron ou d'un cable dont le calibre est supérieur (mm^2 ou AWG) donnera lieu à une distance d'extension plus courte. Un cable dont le calibre est supérieur (comme 0,13 mm² [26 AWG]) a une capacité de transmission plus limitée qu'un cable dont le calibre est inférieur. Tous les cables Cat6 de la série N202 de Tripp Lite sont faits de câblage à fils rigides de 0,2 mm² (24 AWG). Des longueurs prolongées de cable Cat6a à fils rigides de 0,26 mm² (23 AWG) sont disponibles auprès de Tripp Lite sur commande spéciale.
• Les prolongateurs audio/vidéo de série B160 sur IP sont conçus pour être utilisés avec un commutateur de réseau dédié. Le raccordement de prolongateurs IP à un commutateur utilisé avec d'autres équipements de réseautage entraînera une dégradation de la performance du produit ou le rendra non fonctionnel.
• Le diagramme d'installation à la page suivante illustre uniquement des transmetteurs et des récepteurs HDMI, mais n'importe quelle combinaison de transmetteurs et récepteurs (p. ex. vidéo composante, DisplayPort, HDMI, VGA) peut être utilisée. Jusqu'à 64 transmetteurs et 255 récepteurs peuvent être raccordés en une seule installation avec commutateur géré (le schéma illustré s'arrête à un commutateur de réseau unique à 16 ports).
• Le schéma d'installation à la page suivante illustre uniquement les connexions requises. Les connexions facultatives (comme les câbles IR-IN et IR-OUT) ne sont pas illustrées.

Installation point à multipoint - Commutateur général avec IGMP

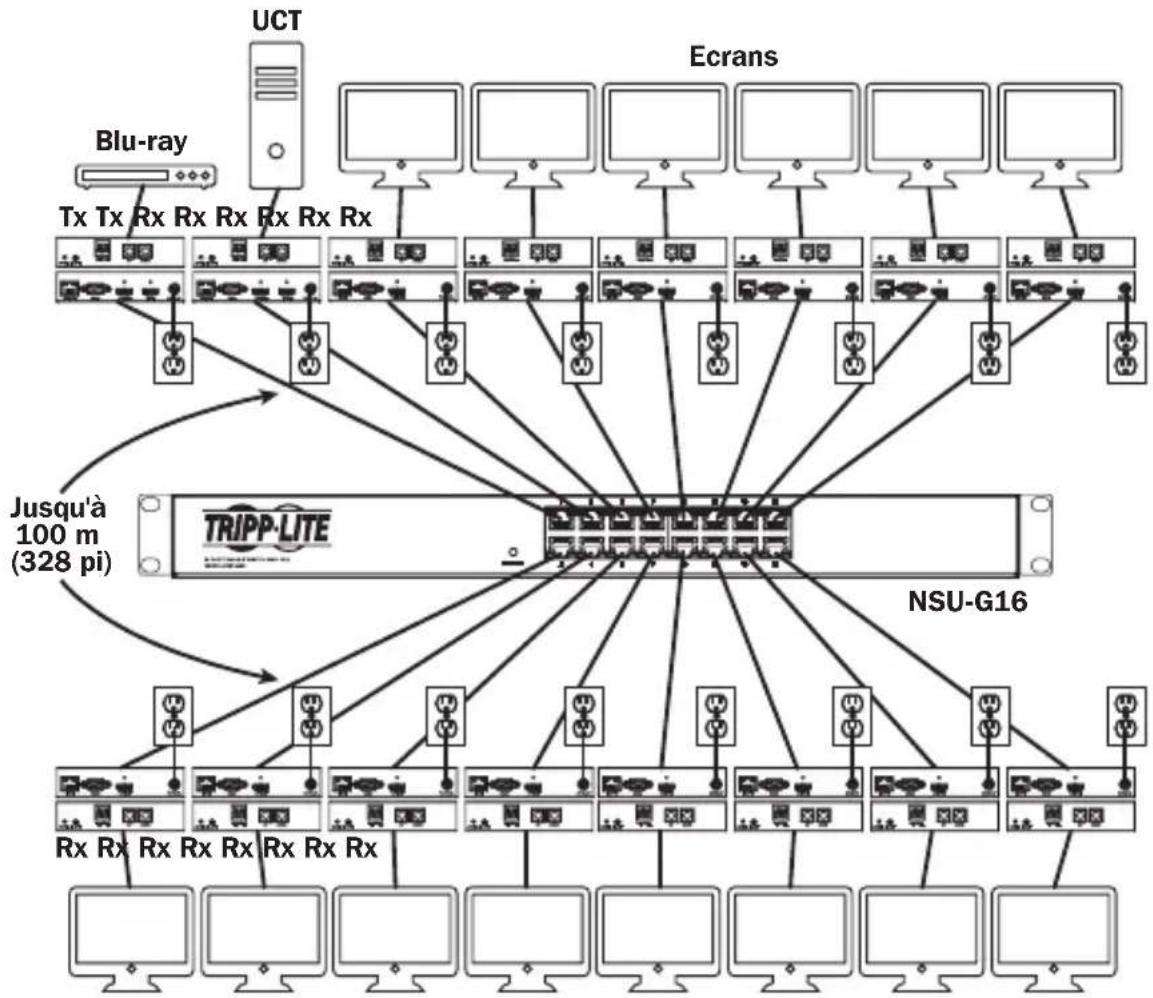

Aperçu de l'installation (tous les modèles)

Installation point à multipoint - Commutateur général avec IGMP

Trousse B160-103-HDSI

Trousse B160-301-HDSI

Trousse B160-202-HDSI

Installation point à multipoint - Commutateur général avec IGMP

1. S'assurer que tout l'équipement à connecter est hors tension.
2. Raccorder la source audio/vidéo au port d'entrée du transmetteur (consulter Accessoires en option pour les câbles audio/vidéo Tripp Lite disponibles).
3. (Facultatif) Raccorder le port DB9 de l'ordinateur au port série du transmetteur. Selon le modèle, le port série sera DB9 ou 3,5 mm. Les modèles avec des prises de 3,5 mm incluent un adaptateur de 3,5 mm à DB9. Les modèles avec des ports DB9 exigent un cable DB9 RS-232 standard (vendu séparation) pour une connexion à un ordinateur.
4. (Facultatif) Raccorder le cable IR-OUT inclus au port IR-OUT sur le transmetteur. Placer le capteur et le cable dans un espace dégagé à la vue de l'appareil étant contrôle.

Remarque: Le cable IR-OUT reçoit le signal de la télécommande et l'envoie à l'appareil étant contrôle (p. ex. lecteur Blu-ray).

1. (Facultatif) En utilisant un câble HDMI, raccorder un moniteur local au port de sortie HDMI du transmetteur (consulter Accessoires en option pour les câbles HDMI Tripp Lite disponibles.
2. Configurer le numéro du canal (0 à 63 sont disponibles) sur l'avant du transmetteur au chiffre voulu en appuyant sur les boutons Up/Down (haut/bas). Ce numéro DOIT être le même sur tous les transmetteurs et tous les récepteurs faisant partie de l'installation. Si les transmetteurs et les récepteurs sont tous neufs, ils passeront par défaut au numéro de canal 0 et le canal peut demeurer inchangé jusqu'à l'installation.

Remarque: Un mécanisme de verrouillage empêche le changement accidentel du numéro du canal. Une fois le numéro du canal verrouillé, maintenir les boutons Up (haut) et Down (bas) jusqu'à ce que le numéro du canal commence à clignoter. Naviguer ensuite jusqu'au canal voulu en utilisant les boutons Up/Down (haut/bas). Une fois le numéro du canal voulu sélectionné, verrouiller le numéro de canal en retenant les boutons Up (haut) et Down (bas) jusqu'à ce que le numéro du canal cesse de clignoter.

Installation point à multipoint - Commutateur général avec IGMP

1. Raccorder le port de sortie RJ45 sur le transmetteur à un port RJ45 sur le commutateur de réseau en utilisant le câble Cat5e/6.

Remarque: La longueur maximale permise du câble du transmetteur au récepteur est de 100 m (328 pi).

Ne pas brancher le bloc d'alimentation externe au transmetteur pour l'instant. Le transmetteur ne doit pas être mis sous tension avant que tout l'équipement audio/vidéo soit connecté et mis sous tension. 8. Pour raccorder un ou plusieurs transmetteurs supplémentaires, répéter les étapes 2 à 7. 9. Raccorder un moniteur au port de sortie audio/vidéo du récepteur (Consulter Accessoires en option pour les câbles audio/vidéo Tripp Lite disponibles). 10. (Facultatif) Raccorder le port de série DB9 de l'appareil au port de série du récepteur. Selon le modèle, le port série sera DB9 ou 3,5 mm. Les modèles avec des prises de 3,5 mm incluent un adaptateur de 3,5 mm à DB9. Les modèles avec des ports DB9 exigent un câble DB9 RS-232 standard (vendu séparément) pour connecter un appareil. 11. (Facultatif) Raccorder le câble IR-IN inclus au port IR-IN du récepteur. Placer le capteur sur le câble IR-IN dans un espace dégagé à la vue de la télécommande.

Remarque: Le cable IR-OUT accepte un signal de la télécommande et l'envoie à un appareil étant contrôlé à l'autre extrémité de l'installation.

Installation point à multipoint - Commutateur général avec IGMP

1. Configurer le numéro du canal (0 à 63 sont disponibles) sur l'avant du récepteur au chiffre voulu en appuyant sur les boutons Up/Down (haut/bas). Ce numéro DOIT être le même sur tous les transmetteurs et tous les récepteurs faisant partie de l'installation. Si les transmetteurs et les récepteurs sont tous neufs, ils passeront par défaut au numéro de canal 0 et le canal peut demeurer inchangé jusqu'à l'installation.

Remarque: Un mécanisme de verrouillage empêche le changement accidentel du numéro du canal. Une fois le numéro du canal verrouillé, maintenir les boutons Up (haut) et Down (bas) jusqu'à ce que le numéro du canal commence à clignoter. Naviguer ensuite jusqu'au canal voulu en utilisant les boutons Up/Down (haut/bas). Une fois le numéro du canal voulu sélectionné, verrouiller le numéro de canal en retenant les boutons Up (haut) et Down (bas) jusqu'à ce que le numéro du canal cesse de clignoter.

1. Raccorder le port d'entrée RJ45 sur le récepteur à un port RJ45 sur le commutateur de réseau en utilisant le câble Cat5e/6.

Remarque: La longueur maximale permise du câble du récepteur au commutateur est de 100 m (328 pi).

Ne pas connecter le bloc d'alimentation externe au récepteur pour l'instant. Le récepteur ne doit pas être mis sous tension avant que tout l'équipement audio/vidéo soit connecté et mis sous tension.

1. Pour raccorder des récepteurs supplémentaires, répéter les étapes 9 à 13.
2. Mettre sous tension tous les appareils connectés.
3. Raccorder le bloc d'alimentation externe à tous les transmetteurs et tous les récepteurs faisant partie de l'installation, puis brancher les blocs d'alimentation externes dans des parasurtenseurs, des onduleurs ou des unités de distribution de puissance (PDU) Tripp Lite.

Remarques :

• Les prolongateurs audio/vidéo de série B160 sur IP sont conçus pour être utilisés avec un commutateur de réseau dédié. Le raccordement de prolongateurs IP à un commutateur utilisé avec d'autres équipements de réseau entraînera une dégradation de la performance du produit ou le rendra non fonctionnel.
• Le commutateur illustré sur les captures d'écran des modèles figurant dans les étapes ci-dessous est un commutateur de réseau Tripp Lite NSS-G16D2. Le fonctionnement des différents commutateurs variera selon les modèles.

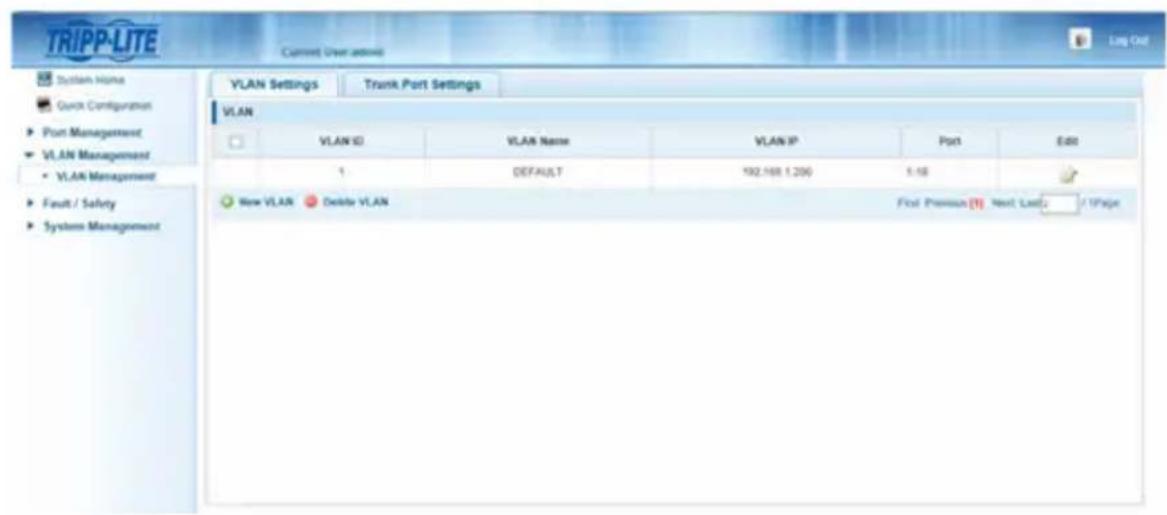

• Se connecter à l'interface de l'utilisateur du commutateur de réseau.
• Naviguer jusqu'à la section Gestion du réseau local virtuel.

Utilisation de l'installation point à multipoint - commutateur général avec IGMP

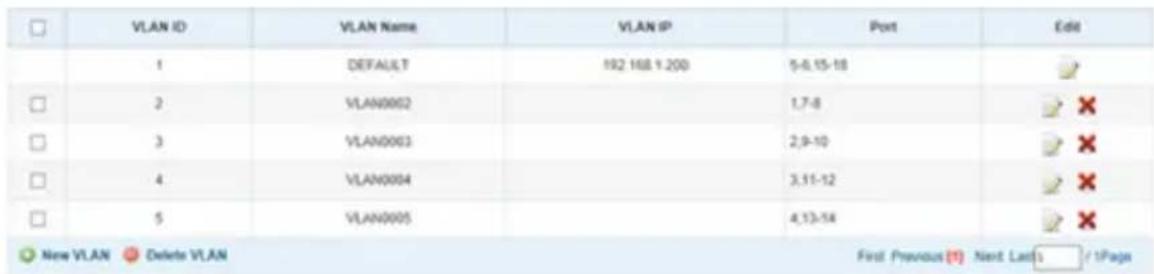

1. Dans la section Gestion du réseau local virtuel, créez un nouveau réseau local virtuel pour chaque transmetteur faisant partie de l'installation. Le numéro du port du transmetteur devrait toujours être le premier chiffre du réseau local virtuel, suivi des nombres des ports (séparés par des virgules) de tous les récepteurs qui transmettront de l'audio/video vers et à partir du transmetteur sélectionné. La capture d’écran ci-dessous illustre le réseau local virtuel pour quatre transmetteurs (VLAN0002 à VLAN0005). VLAN0002 représente le transmetteur raccordé au port 1, dont l’audio/video est transmis aux récepteurs raccordés aux ports 7 et 8. De la même façon, VLAN0003 représente le transmetteur raccordé au port 2, dont l’audio/video est transmis aux récepteurs raccordés aux ports 9 et 10.

1. Pour modifier la source de l'audio/video sur un récepteur, se rendre au réseau local virtuel des transmetteurs liés et le modifier pour ajouter/ supprimer les ports souhaités.
2. Au fur et à mesure que de nouveaux transmetteurs et de nouveaux récepteurs sont ajoutés à l'installation, ajouter simplement des réseaux locaux virtuels supplémentaires pour les nouveaux transmetteurs et ajouter les nouveaux récepteurs aux réseaux locaux virtuels des transmetteurs concernés.

Remarques :

• Les installations avec commutateur non géré sont limitées à deux transmetteurs. Le nombre de récepteurs est limité au nombre de ports restants sur le commutateur non géré.
• Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs.
• Pour obtenir la distance et la performance maximales, utiliser un cable Cat5e/6 à fils rigides 0,2 mm² (24 AWG). L'utilisation d'un cable à fils à toron ou d'un cable dont le calibre est supérieur (mm² ou AWG) donnera lieu à une distance d'extension plus courte. Un cable dont le calibre est supérieur (comme 0,13 mm² [26 AWG]) a une capacité de transmission plus limitée qu'un cable dont le calibre est inférieur. Tous les cables Cat6 de la série N202 de Tripp Lite sont faits de câblage à fils rigides de 0,2 mm² (24 AWG). Des longueurs prolongées de cable Cat6a à fils rigides de 0,26 mm² (23 AWG) sont disponibles auprès de Tripp Lite sur commande spéciale.
• Les prolongateurs audio/video de série B160 sur IP sont conçus pour être utilisés avec un commutateur de réseau dédié. Le raccordement de prolongateurs IP à un commutateur utilisé avec d'autres équipements de réseau entraînera une dégradation de la performance du produit ou le rendra non fonctionnel.
• Le diagramme d'installation à la page suivante illustre uniquement des transmetteurs et des récepteurs HDMI, mais n'importe quelle combinaison de transmetteurs et récepteurs (p. ex. vidéo composante, DisplayPort, HDMI, VGA) peut être utilisée.
• Le schéma d'installation à la page suivante illustre uniquement les connexions requises. Les connexions facultatives (comme les câbles IR-IN et IR-OUT) ne sont pas illustrées.

Aperçu de l'installation (tous les modèles)

1. S'assurer que tout l'équipement à connecter est hors tension.
2. Raccorder la source audio/vidéo au port d'entrée du transmetteur (consulter Accessoires en option pour les câbles audio/vidéo Tripp Lite disponibles).

Installation point à multipoint - commutateur non géré

1. (Facultatif) Raccorder le port DB9 de l'ordinateur au port série du transmetteur. Selon le modèle, le port série sera DB9 ou 3,5mm. Les modèles avec des prises de 3,5mm incluent un adaptateur de 3,5mm à DB9. Les modèles avec des ports DB9 exigent un câble DB9 RS-232 standard (vendu séparation) pour une connexion à un ordinateur.
2. (Facultatif) Raccorder le cable IR-OUT inclus au port IR-OUT sur le transmetteur. Placer le capteur sur le cable IR-OUT dans un espace dégagé à la vue de l'appareil étant contrôle.

Remarque: Le câble IR-OUT reçoit le signal de la télécommande et l'envoie à l'appareil étant contrôle (p. ex. lecteur Blu-ray).

1. (Facultatif) En utilisant un câble HDMI, raccorder un moniteur local au port de sortie HDMI du transmetteur (consulter Accessoires en option pour les câbles HDMI Tripp Lite disponibles.
2. Configurer le numéro du canal (0 à 63 sont disponibles) sur l'avant du transmetteur au chiffre voulu en appuyant sur les boutons Up/Down (haut/bas). Les numéros des canaux de tous les transmetteurs faisant partie de l'installation DOIVENT être différents.

Remarque: Un mécanisme de verrouillage empêche le changement accidentel du numéro du canal. Une fois le numéro du canal verrouillé, maintenir les boutons Up (haut) et Down (bas) jusqu'à ce que le numéro du canal commence à clignoter. Naviguer ensuite jusqu'au canal voulu en utilisant les boutons Up/Down (haut/bas). Une fois le numéro du canal voulu sélectionné, verrouiller le numéro de canal en retenant les boutons Up (haut) et Down (bas) jusqu'à ce que le numéro du canal cesse de clignoter. 7. Raccorder le port de sortie RJ45 sur le transmetteur à un port RJ45 sur le commutateur de réseau en utilisant le câble Cat5e/6.

Remarque: La longueur maximale permise du câble du récepteur au commutateur est de 100 m (328 pi).

Ne pas brancher le bloc d'alimentation externe au transmetteur pour l'instant. Le transmetteur ne doit pas être mis sous tension avant que tout l'équipement audio/vidéo soit connecté et mis sous tension.

Installation point à multipoint - commutateur non géré

1. Pour raccorder un transmetteur supplémentaire, répéter les étapes 2 à 7.
2. Raccorder un moniteur au port de sortie audio/video du récepteur (Consulter Accessoires en option pour les câbles audio/video Tripp Lite disponibles).
3. (Facultatif) Raccorder le port de série DB9 de l'appareil au port de série du récepteur. Selon le modèle, le port série sera DB9 ou 3,5 mm. Les modèles avec des prises de 3,5 mm incluent un adaptateur de 3,5 mm à DB9. Les modèles avec des ports DB9 exigent un cable DB9 RS-232 standard (vendu séparément) pour connecter un appareil.
4. (Facultatif) Raccorder le câble IR-IN inclus au port IR-IN du récepteur. Placer le capteur sur le câble IR-IN dans un espace dégagé à la vue de la télécommande.

Remarque: Le cable IR-OUT accepte un signal de la télécommande et envoie à un appareil étant contrôlé à l'autre extrémité de l'installation.

1. Configurer le numéro du canal (0 à 63 sont disponibles) sur l'avant du récepteur afin qu'il corresponde au numéro du canal du transmetteur dont l'audio/video recherche en appuyant sur les boutons Up/Down (haut/bas).

Remarque: Un mécanisme de verrouillage empêche le changement accidentel du numéro du canal. Une fois le numéro du canal verrouillé, maintenir les boutons Up (haut) et Down (bas) jusqu'à ce que le numéro du canal commence à clignoter. Naviguer ensuite jusqu'au canal voulu en utilisant les boutons Up/Down (haut/bas). Une fois le numéro du canal voulu sélectionné, verrouiller le numéro de canal en retenant les boutons Up (haut) et Down (bas) jusqu'à ce que le numéro du canal cesse de clignoter.

Installation point à multipoint - commutateur non géré

1. Raccorder le port d'entrée RJ45 sur le récepteur à un port RJ45 sur le commutateur de réseau en utilisant le câble Cat5e/6.

Remarque: La longueur maximale permise du câble du récepteur au commutateur est de 100 m (328 pi).

Ne pas connecter le bloc d'alimentation externe au récepteur pour l'instant. Le récepteur ne doit pas être mis sous tension avant que tout l'équipement audio/vidéo soit connecté et mis sous tension.

1. Pour raccorder des récepteurs supplémentaires, répéter les étapes 9 à 13.
2. Mettre sous tension tous les appareils connectés.
3. Raccorder le bloc d'alimentation externe à tous les transmetteurs et tous les récepteurs faisant partie de l'installation, puis brancher les blocs d'alimentation externes dans des parasurtenseurs, des onduleurs ou des unités de distribution de puissance (PDU) Tripp Lite.
4. Une fois l'appareil en marche, modifier le signal de la source du moniteur en changeant simplement le canal du récepteur correspondant afin qu'il corresponde à celui du transmetteur avec le signal de la source recherchée.

Dépannage

S'il n'est pas possible d'obtenir une image acceptable après avoir suivi les instructions d'installation, suivre les conseils de dépannage ci-dessous :

1. Les blocs d'alimentation externes inclus sont-ils connectés et branchés à une source en bon état de fonctionnement? Pour que le produit fonctionne correctement, il doit être connecté à une source d'alimentation externe et alimenté par celle-ci.
2. L'alimentation des appareils connectés a-t-elle été mise hors tension avant l'installation? Sinon, redémarrer tous les appareils connectés.
3. Les appareils audio/vidéo connectés ont-ils été mis sous tension avant les transmetteurs et les récepteurs? Sinon, débrancher l'alimentation de tous les transmetteurs et de tous les récepteurs, puis les remettre sous tension.
4. Quelle résolution cherchez-vous à obtenir ? S'assurer que l'installation se situe à l'intérieur de la distance maximale et que les caractéristiques techniques de la résolution sont prises en charge par le modèle comme mentionné dans la section Caractéristiques du produit de ce manuel. S'il n'est pas possible d'obtenir une image acceptable, essayer de réduire la résolution vidéo de l'ordinateur ou d'ajuster le taux de rafraîchissement.
5. Quel type de câblage est utilisé durant l'installation ? Le câblage de qualité inférieure peut entraîner une mauvaise performance. Il est important d'utiliser des câbles qui prennent en charge la résolution vidéo recherchée. Pour obtenir la distance et une résolution maximales, utiliser un câble Cat5e/6 à fils rigides de 0,2 mm² (24 AWG) ou un câble Cat6a à fils rigides de 0,26 mm² (23 AWG). Les câbles Cat6 de la série N202 de Tripp Lite utilisent des fils rigides de 0,2 mm² (24 AWG) ; il en est de même pour les câbles au mètre N022-01K-GY (Cat5) et N222-01K-GY. Les câbles audio/video utilisés doivent également prendre en charge la résolution vidéo recherchée. Les câbles bon marché et de mauvaise qualité peuvent ne pas prendre en charge la résolution maximale. Il est recommandé d'utiliser les câbles Tripp Lite mentionnés dans la section Accessoires en option de ce manuel.

Dépannage

1. Tester les câbles pour s'assurer qu'ils fonctionnent correctement. Par exemple, brancher le câble audio-video entre une source et un moniteur en bon état de fonctionnement pour s'assurer qu'il n'est pas défectueux. Pour le câble Cat5e/6, le raccorder entre un ordinateur et un réseau pour vérifier qu'il s'établit une connexion réseau.
2. Vérifier le câble pour s'assurer de l'absence de tout dommage qui aurait pu survenir durant l'installation. Si un connecteur de câble est desserré après avoir été tiré à travers les plafonds/murs, ou si la gaine du câble est endommagée, exposant ainsi le câble, il ne sera pas possible d'atteindre la performance maximale.
3. Le transmetteur/les transmetteurs ou le récepteur/les récepteurs se trouve-t-il/se trouvent-ils dans un endroit où ils sont exposés à des températures élevées ? Si le produit surchauffe, il ne fonctionnera pas correctement.
4. Ne pas configurer des nombres de canaux identiques pour les transmetteurs dans une installation avec commutateur non géré. Une telle pratique ferait en sorte qu'aucun signal ne serait affiché sur les moniteurs raccordés aux récepteurs affectés au même numéro de canal. Si cela se produit, changer les numéros des canaux des transmetteurs pour des nombres uniques et attribuer le numéro de canal souhaité aux récepteurs concernés. Si audio-video ne se réaffiche pas après avoir effectué cette opération, débrancher l'alimentation du transmetteur et des récepteurs concernés, attendre 10 secondes, puis rebrancher l'alimentation.
5. Ne pas raccorder plus de deux transmetteurs dans une installation avec commutateur non géré. Les installations avec commutateur non géré sont limitées à deux transmetteurs, et le nombre de récepteurs est limité au nombre de ports restants sur le commutateur non géré.

Dépannage

1. Ne pas raccorder d'autre équipement de réseau au commutateur de réseau. Les prolongateurs audio/vidéo de série B160 sur IP sont conçus pour être utilisés avec un commutateur de réseau dédié. Leur raccordement à un commutateur utilisé avec d'autres équipements de réseau entraînera une dégradation de la performance du produit ou le rendra non fonctionnel.

Garantie d'un an

Tripp Lite garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale. La responsabilité de Tripp Lite, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de Tripp Lite ou d'un centre de réparation autorisé par Tripp Lite. Les produits doivent être retournés à Tripp Lite ou à un centre de réparation autorisé par Tripp Lite en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRESENTES, Tripp Lite N'EMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITE COMMERCIALE ET D'ADEQUATION À UN USAGEPARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, Tripp Lite NE POURRA EN AUCUN CAS ÉTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPEÇAUX, FORTUIITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI AYANT ÉTÉ AVISEE DE L'EVENTUALITE DE TELS DOMMAGES. Plus précisé, Tripp Lite ne pourra être tenu responsable de coûts, telis que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

La politique de Tripp Lite en est une d'amélioration continue. Les spécifications sont sujettes à changement sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
