EN1309N4 - Boîtier de protection électrique Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier de protection électrique pour point d'accès Wi-Fi
Marque	Tripp Lite
Modèle	EN1309N4
Matériau	Plastique robuste, classé NEMA‑4
Couleur	Blanc
Norme de protection	NEMA‑4 (étanche, résistant aux intempéries)
Utilisation	Extérieur et intérieur, protection de point d'accès Wi‑Fi
Montage	Mural sur montants bois ou avec ancrages adaptés
Quincaillerie incluse	Vis de montage, attache mono‑usage, embout Torx de sécurité
Quincaillerie requise non incluse	Vis n°10 x 2 po (ou plus) x 2, ancrages muraux (si nécessaire)
Capacité	Un point d'accès Wi‑Fi
Compatibilité	Points d'accès Cisco, Aruba (supports optionnels)
Installation	Découpe pour conduite arrière ou latérale, raccords étanches recommandés
Serrage du couvercle	Couple de serrage : 8 po/lb (0,9 Nm) à l'aide de l'embout Torx fourni
Garantie	5 ans limitée
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Utiliser des raccords étanches pour maintenir la classification NEMA‑4
Poids	Non spécifié (estimation : environ 1 kg)

FOIRE AUX QUESTIONS - EN1309N4 Tripp Lite

Comment installer le boîtier de protection Tripp Lite EN1309N4 ?

Pour installer le boîtier, retirez d'abord le couvercle. Fixez le boîtier au mur en utilisant au moins deux vis n°10 x 2 po (non incluses) ancrées dans des montants. Si aucun montant n'est disponible, utilisez des ancrages adaptés (ancrages filetés, boulons à gaine d'expansion, etc.). Assurez-vous que les vis sont bien serrées. Passez les câbles d'alimentation et de données par une découpe de conduite, puis fixez le point d'accès à l'intérieur à l'aide des vis fournies. Enfin, remettez le couvercle et serrez les vis au couple de 8 po/lb (0,9 Nm) avec l'embout Torx de sécurité fourni.

Quelles vis utiliser pour le montage mural du EN1309N4 ?

Le fabricant recommande d'utiliser au moins deux vis n°10 x 2 po ou de plus grande taille (non incluses). Les vis doivent être ancrées au centre des montants muraux. Si vous installez sur une cloison sèche sans montant, utilisez des ancrages muraux appropriés (ancrages filetés pour cloisons sèches, boulons à gaine d'expansion, etc.). Les ancrages en plastique à expansion sont déconseillés en raison du poids du boîtier.

Comment assurer l'étanchéité du boîtier EN1309N4 pour respecter la norme NEMA‑4 ?

Pour maintenir la classification NEMA‑4 (étanche), utilisez des raccords étanches dans les découpes de conduite lors du passage des câbles. Veillez également à bien serrer les vis du couvercle au couple de 8 po/lb (0,9 Nm) à l'aide de l'embout Torx de sécurité fourni. Cela garantit que le joint d'étanchéité est correctement comprimé.

Puis-je utiliser le boîtier EN1309N4 en extérieur ?

Oui, le boîtier est classé NEMA‑4, ce qui le rend adapté à une utilisation en extérieur. Il résiste aux intempéries, à la pluie, à la neige et à la poussière. Assurez-vous de suivre les instructions d'installation et d'utiliser des raccords étanches pour préserver l'étanchéité.

Quels types de points d'accès Wi‑Fi sont compatibles avec le EN1309N4 ?

Le boîtier est conçu pour accueillir des points d'accès Wi‑Fi standards. Il est compatible avec les points d'accès Cisco (support Cisco non inclus) et Aruba, ainsi que les points d'accès montés sur barre en T. Utilisez les vis fournies pour fixer le point d'accès à l'intérieur du boîtier.

Que faire si des pièces sont manquantes dans l'emballage du EN1309N4 ?

Si des pièces sont manquantes ou défectueuses, visitez le site tripplite.com/support pour obtenir de l'aide. Le fabricant fournit une liste de vérification des composants dans la notice. Assurez-vous d'avoir reçu toutes les pièces avant l'installation.

Comment nettoyer le boîtier de protection Tripp Lite EN1309N4 ?

Pour nettoyer le boîtier, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager le plastique. Si nécessaire, vous pouvez légèrement humidifier le chiffon avec de l'eau, mais assurez-vous que le boîtier est bien sec après le nettoyage.

Quelle est la durée de la garantie du Tripp Lite EN1309N4 ?

Le boîtier est couvert par une garantie limitée de 5 ans à compter de la date d'achat initiale. Cette garantie couvre les défauts de matériaux et de fabrication. Elle ne s'applique pas en cas d'usure normale, de mauvaise utilisation, d'abus ou de négligence.

Puis-je installer le boîtier EN1309N4 sur une cloison sèche sans montant ?

Oui, mais il est fortement recommandé d'utiliser des ancrages muraux adaptés. Les ancrages en plastique à expansion ne sont pas recommandés en raison du poids du boîtier. Utilisez des ancrages filetés pour cloisons sèches, des boulons à gaine d'expansion ou des boulons à ailettes à ressort. Assurez-vous que l'ancrage peut supporter le poids.

Comment fixer le point d'accès à l'intérieur du boîtier EN1309N4 ?

Avant de fixer le point d'accès, branchez tous les câbles d'alimentation et de données. Utilisez les vis fournies pour fixer le point d'accès au boîtier. Si vous utilisez un support spécifique (comme le AIR-AP-BRACKET-2 pour Cisco), installez-le d'abord. Le boîtier est également compatible avec les supports Aruba et les montages sur barre en T.

MODE D'EMPLOI EN1309N4 Tripp Lite

Guide d'installation

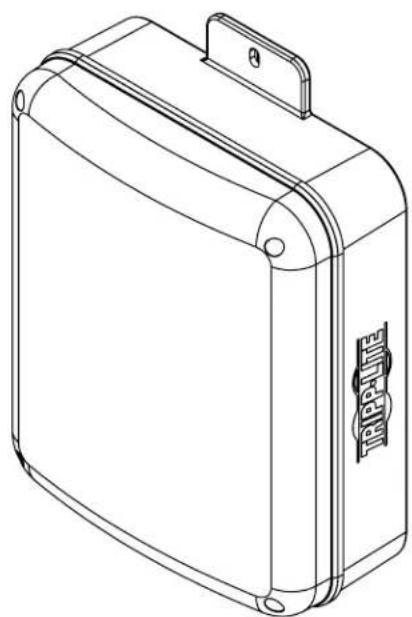

Boîtier de point d'accès Wi-Fi en plastique NEMA-4

Modèle : EN1309N4

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.

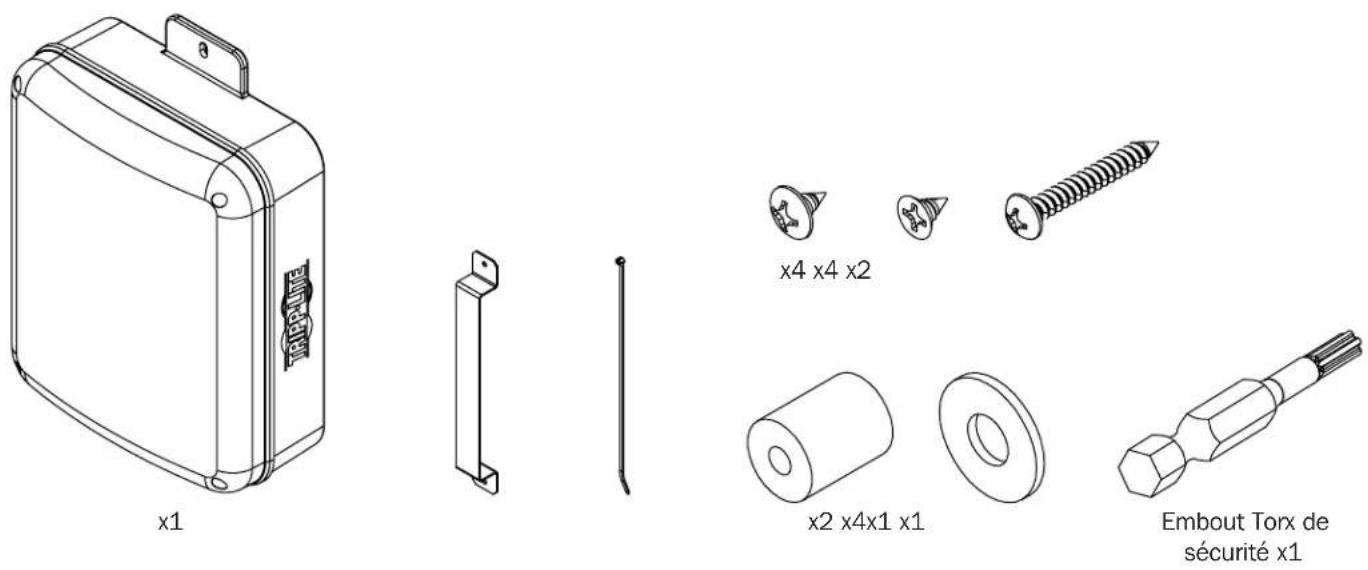

Liste des composants

IMPORTANT :

S'assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de procéder à l'installation. Si des pièces sont manquantes ou défectueuses, visiter tripplite.com/support pour obtenir de l'aide.

Installation

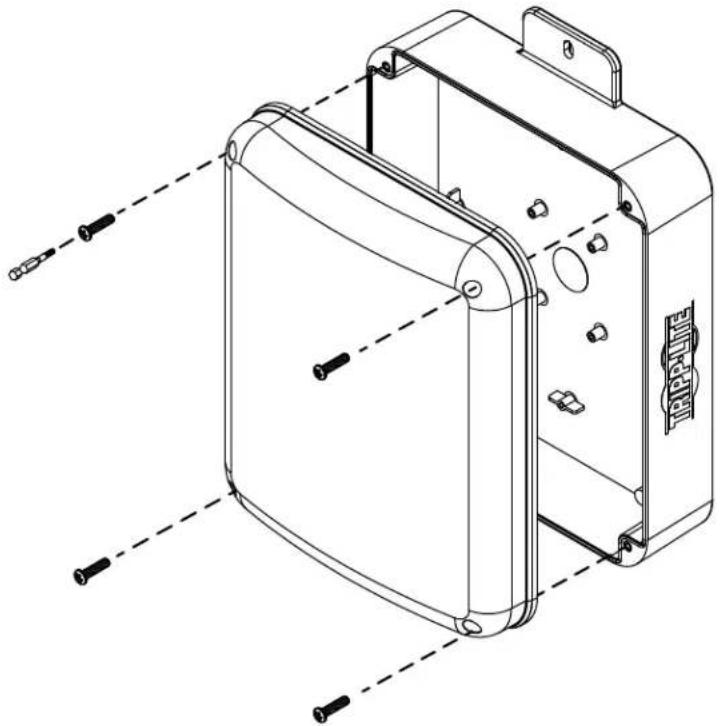

1. Retirer le couvercle du boîtier.

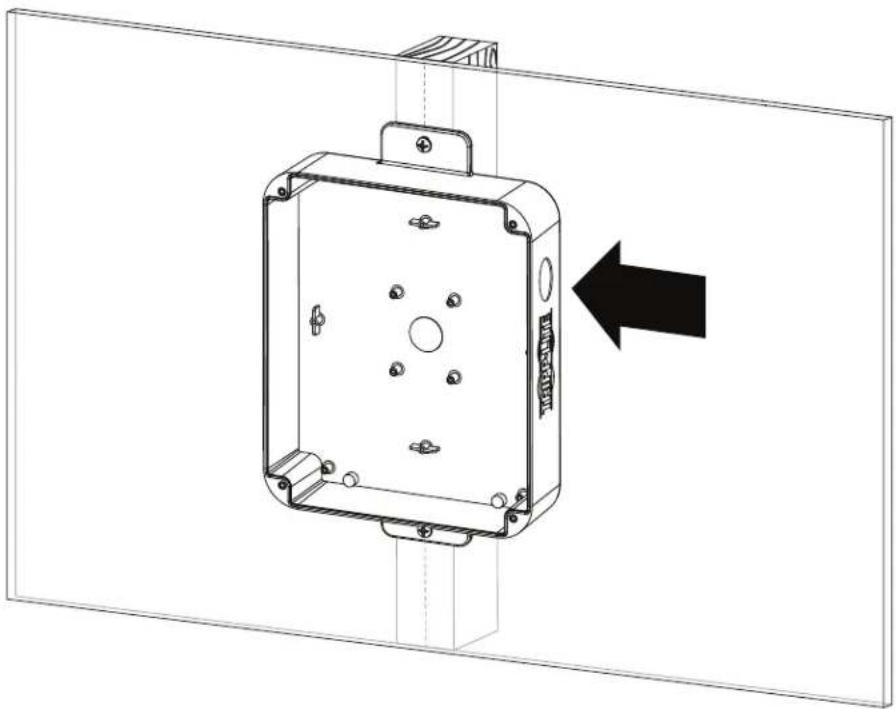

• Les installateurs sont responsables de fournir la quincaillerie pour le montage au mur. Utiliser au moins deux vis n° 10 x 2 po ou de plus grande taille (non incluses) pour retenir le boîtier en place.
• S'assurer que les vis de montage sont ancrées au centre des montants. Il est fortement recommandé d'utiliser un localisateur de montants.
• S'il n'y a pas de montants à l'emplacement d'installation, il est recommandé d'utiliser des ancrages pour retenir le boîtier en place. En raison du poids du boîtier, les ancrages muraux à expansion en plastique ne sont pas recommandés pour les installations sur des cloisons sèches. Les ancrages appropriés incluent : les ancrages pour cloisons sèches filetées, les commutateurs pour cloisons sèches filetées, les ancrages muraux creux de type manchon (aussi appelés boulons à gaine d'expansion) ou des boulons à ailettes à ressort.
• Si le boîtier est placé par-dessus une prise de télécommunication, retirer la plaque murale, puis fixer le boîtier au mur. Une fois le boîtier fixé au mur, remettre la plaque murale sur la prise.
• Si aucune prise de télécommunication n'est disponible, une boîte de montage en surface (ou une prise biscuit) et le cordon de l'équipement peuvent être montés à l'intérieur de l'appareil.
• Utiliser une boîte de montage en surface à revers adhésif.

Installation

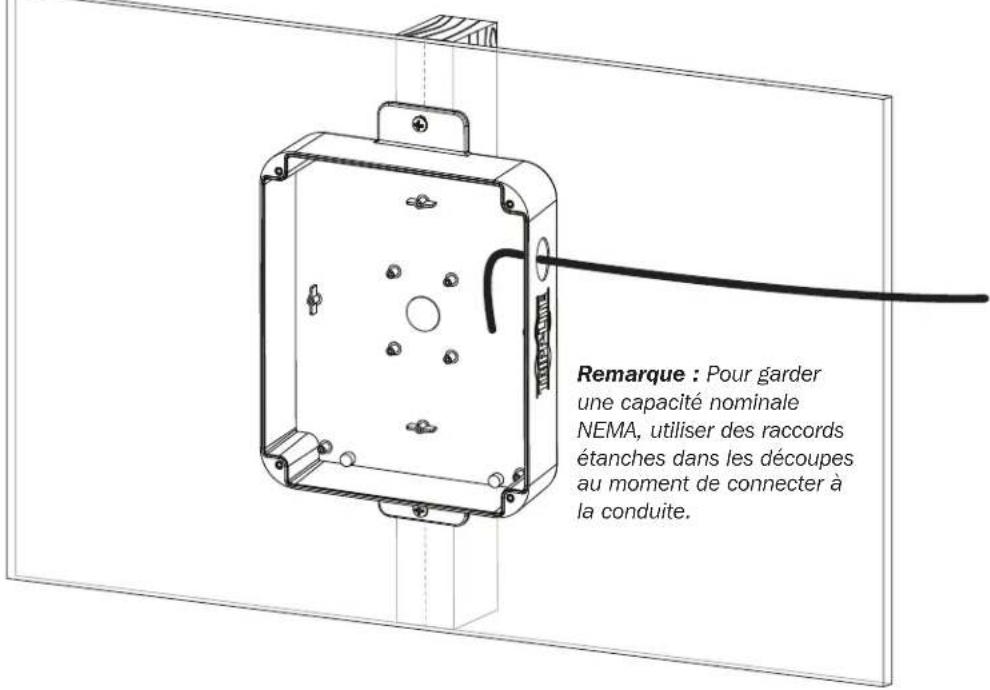

1. Utiliser une perceuse pour créer une découpe de conduite arrière ou latérale.

1. Acheminer le câble d'alimentation et de données (le cas échéant) dans la découpe de la conduite.

Installation

5. En utilisant les vis fournies, fixer le point d'accès.

IMPORTANT :

Fixer tous les câbles d'alimentation et de données au point d'accès avant de le fixer au boîtier.

* Supports Cisco non inclus.

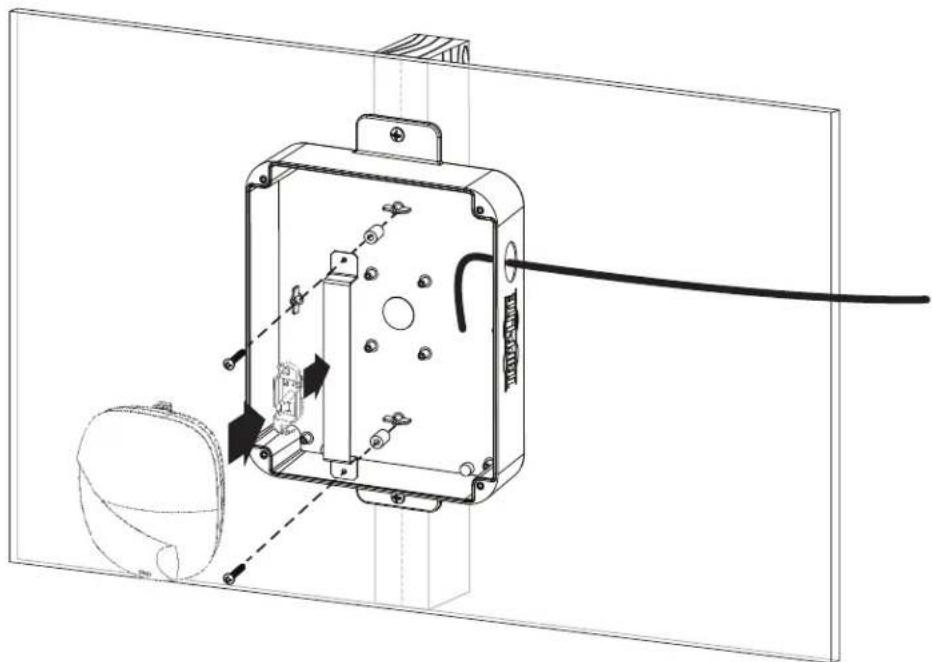

5b. Installation de points d'accès Aruba ou monté sur une barre en T

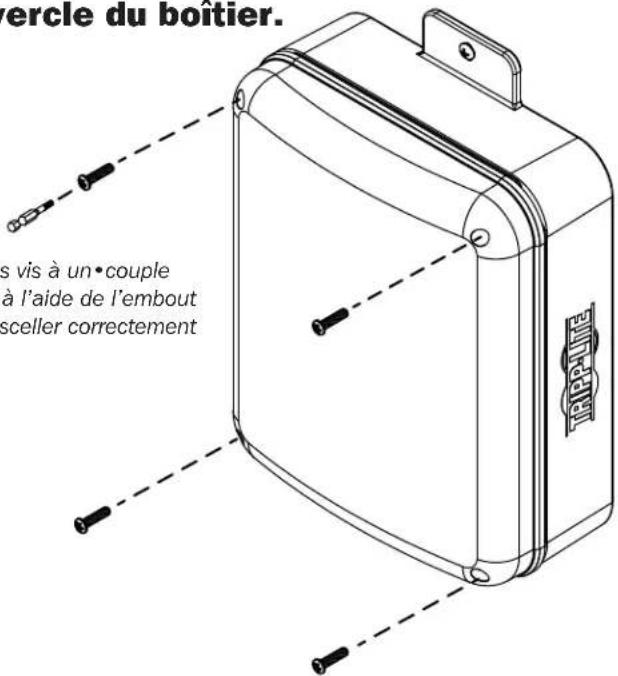

6. Rattacher le couvercle du boîtier.

Remarque : Serrer les vis à un•couple de 8 po/lb (0,9 n•m) à l'aide de l'embout Torx de sécurité pour sceller correctement le boîtier.

Garantie

Garantie limitée de 5 ans

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériaux ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'une compétence à l'autre.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les spécifications sont sujettes à changement sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
