Tipo de producto	Caja de protección eléctrica para punto de acceso Wi-Fi
Marca	Tripp Lite
Modelo	EN1309N4
Material	Plástico resistente, clasificado NEMA‑4
Color	Blanco
Norma de protección	NEMA‑4 (hermético, resistente a la intemperie)
Uso	Exterior e interior, protección de punto de acceso Wi‑Fi
Montaje	Montaje en pared sobre montantes de madera o con anclajes adecuados
Herrajes incluidos	Tornillos de montaje, brida de un solo uso, punta Torx de seguridad
Herrajes necesarios no incluidos	Tornillos n.° 10 x 2 pulgadas (o más) x 2, anclajes de pared (si es necesario)
Capacidad	Un punto de acceso Wi‑Fi
Compatibilidad	Puntos de acceso Cisco, Aruba (soportes opcionales)
Instalación	Corte para conducto trasero o lateral, conectores estancos recomendados
Apriete de la tapa	Par de apriete: 8 pulgadas-libra (0,9 Nm) usando la punta Torx suministrada
Garantía	5 años limitada
Mantenimiento	Limpiar con un paño suave y seco
Seguridad	Utilizar conectores estancos para mantener la clasificación NEMA‑4
Peso	No especificado (estimación: aproximadamente 1 kg)

Preguntas frecuentes - EN1309N4 Tripp Lite

¿Cómo instalar la caja de protección Tripp Lite EN1309N4?

Para instalar la caja, primero retire la tapa. Fije la caja a la pared usando al menos dos tornillos n.° 10 x 2 pulgadas (no incluidos) anclados en montantes. Si no hay montantes disponibles, use anclajes adecuados (anclajes roscados, pernos de manguito expansivo, etc.). Asegúrese de que los tornillos estén bien apretados. Pase los cables de alimentación y datos por un corte de conducto, luego fije el punto de acceso en el interior usando los tornillos suministrados. Finalmente, vuelva a colocar la tapa y apriete los tornillos a un par de 8 pulgadas-libra (0,9 Nm) con la punta Torx de seguridad suministrada.

¿Qué tornillos usar para el montaje en pared del EN1309N4?

El fabricante recomienda usar al menos dos tornillos n.° 10 x 2 pulgadas o de mayor tamaño (no incluidos). Los tornillos deben anclarse en el centro de los montantes de la pared. Si instala sobre un tabique de yeso sin montante, use anclajes de pared apropiados (anclajes roscados para tabiques de yeso, pernos de manguito expansivo, etc.). No se recomiendan anclajes de plástico expansivo debido al peso de la caja.

¿Cómo asegurar la estanqueidad de la caja EN1309N4 para cumplir con la norma NEMA‑4?

Para mantener la clasificación NEMA‑4 (hermético), use conectores estancos en los cortes de conducto al pasar los cables. También asegúrese de apretar bien los tornillos de la tapa al par de 8 pulgadas-libra (0,9 Nm) usando la punta Torx de seguridad suministrada. Esto garantiza que la junta de estanqueidad esté correctamente comprimida.

¿Puedo usar la caja EN1309N4 en exteriores?

Sí, la caja está clasificada NEMA‑4, lo que la hace adecuada para uso en exteriores. Resiste la intemperie, la lluvia, la nieve y el polvo. Asegúrese de seguir las instrucciones de instalación y usar conectores estancos para preservar la estanqueidad.

¿Qué tipos de puntos de acceso Wi‑Fi son compatibles con el EN1309N4?

La caja está diseñada para alojar puntos de acceso Wi‑Fi estándar. Es compatible con puntos de acceso Cisco (soporte Cisco no incluido) y Aruba, así como con puntos de acceso montados en barra en T. Use los tornillos suministrados para fijar el punto de acceso en el interior de la caja.

¿Qué hacer si faltan piezas en el embalaje del EN1309N4?

Si faltan piezas o están defectuosas, visite el sitio web tripplite.com/support para obtener ayuda. El fabricante proporciona una lista de verificación de componentes en el manual. Asegúrese de haber recibido todas las piezas antes de la instalación.

¿Cómo limpiar la caja de protección Tripp Lite EN1309N4?

Para limpiar la caja, use un paño suave y seco. Evite productos químicos agresivos que puedan dañar el plástico. Si es necesario, puede humedecer ligeramente el paño con agua, pero asegúrese de que la caja esté bien seca después de la limpieza.

¿Cuál es la duración de la garantía del Tripp Lite EN1309N4?

La caja está cubierta por una garantía limitada de 5 años a partir de la fecha de compra inicial. Esta garantía cubre defectos de materiales y mano de obra. No se aplica en caso de desgaste normal, mal uso, abuso o negligencia.

¿Puedo instalar la caja EN1309N4 sobre un tabique de yeso sin montante?

Sí, pero se recomienda encarecidamente usar anclajes de pared adecuados. No se recomiendan anclajes de plástico expansivo debido al peso de la caja. Use anclajes roscados para tabiques de yeso, pernos de manguito expansivo o pernos de aletas de resorte. Asegúrese de que el anclaje pueda soportar el peso.

¿Cómo fijar el punto de acceso en el interior de la caja EN1309N4?

Antes de fijar el punto de acceso, conecte todos los cables de alimentación y datos. Use los tornillos suministrados para fijar el punto de acceso a la caja. Si usa un soporte específico (como el AIR-AP-BRACKET-2 para Cisco), instálelo primero. La caja también es compatible con soportes Aruba y montajes en barra en T.

MANUAL DE USUARIO EN1309N4 Tripp Lite

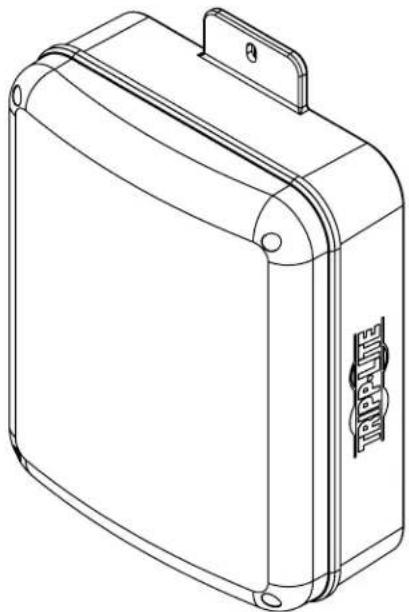

Gabinete de Plástico NEMA-4 para Punto de Acceso Wi-Fi

Modelo: EN1309N4

Excelencia en Manufactura.

1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support

Copyright © 2019 Tripp Lite. Todos los derechos reservados.

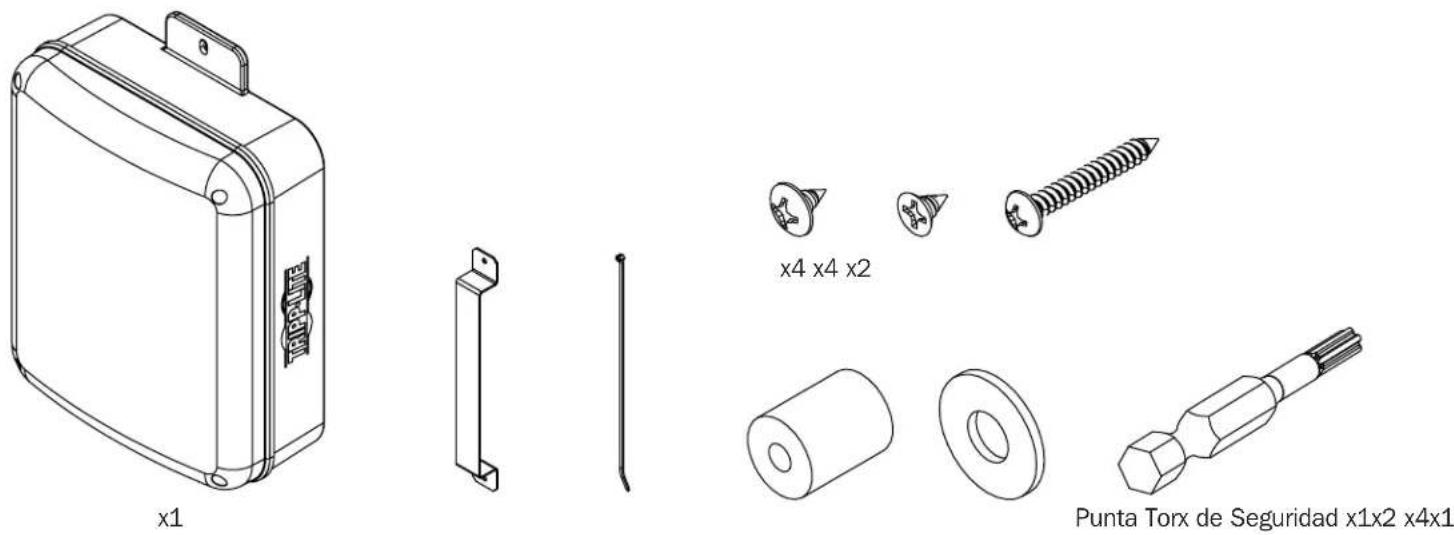

Lista de Componentes

IMPORTANTE:

Antes de proceder a instalar, asegúrese de haber recibido todas las partes de acuerdo con la lista de comprobación de componentes. Si faltase cualquier parte o estuviese dañada, visite tripplite.com/support para solicitar servicio.

Instalación

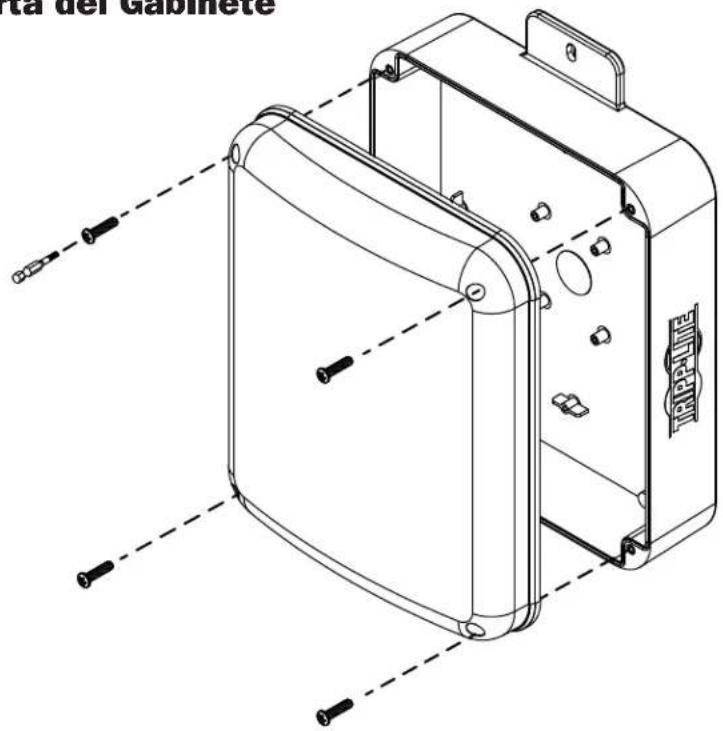

1. Retire la Cubierta del Gabinete

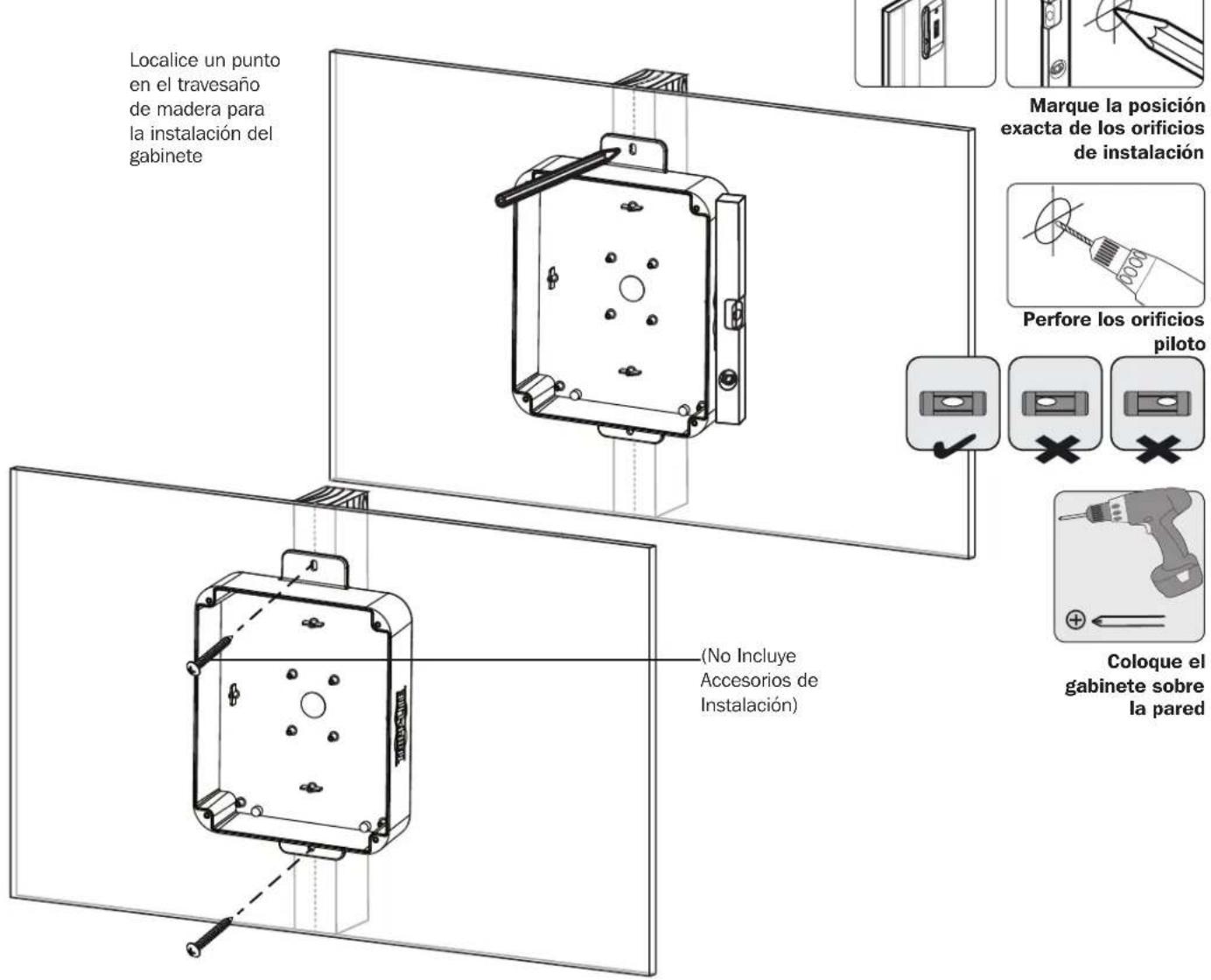

1. Instalación del Gabinete a la Pared


• Los instaladores son responsables de suministrar los accesorios para instalación en la pared. Use un mínimo de dos tornillos #10 x 2" o más grandes (no incluidos) para fijar el gabinete en su lugar.
• Cerciórese que los tornillos de instalación estén anclados en el centro de los travesaños. Es muy recomendable usar un detector de travesaños.
• Si no hay algún travesaño en el lugar de instalación, se recomienda que utilice taquetes para fijar el gabinete en su lugar. Debido al peso del gabinete, no se recomiendan taquetes de expansión de plástico para instalaciones en tablarroca. Los taquetes adecuados incluyen: taquetes roscados para tablarroca, tornillos roscados tipo mariposa para tablarroca, taquetes expansivos (también conocidos como tornillos molly) o tornillos de anclaje.
• Si coloca el gabinete sobre un receptáculo de telecomunicaciones, retire la placa de pared, luego fije el gabinete a la pared. Una vez asegurado, fije la placa de pared sobre el receptáculo.
• Si no está disponible un receptáculo de telecomunicaciones, una caja de instalación sobre superficie (o conector sobre superficie) y un cable de equipo pueden ser instalados dentro de la unidad.
• Use una caja de instalación sobre superficie con respaldo adhesivo.

Instalación

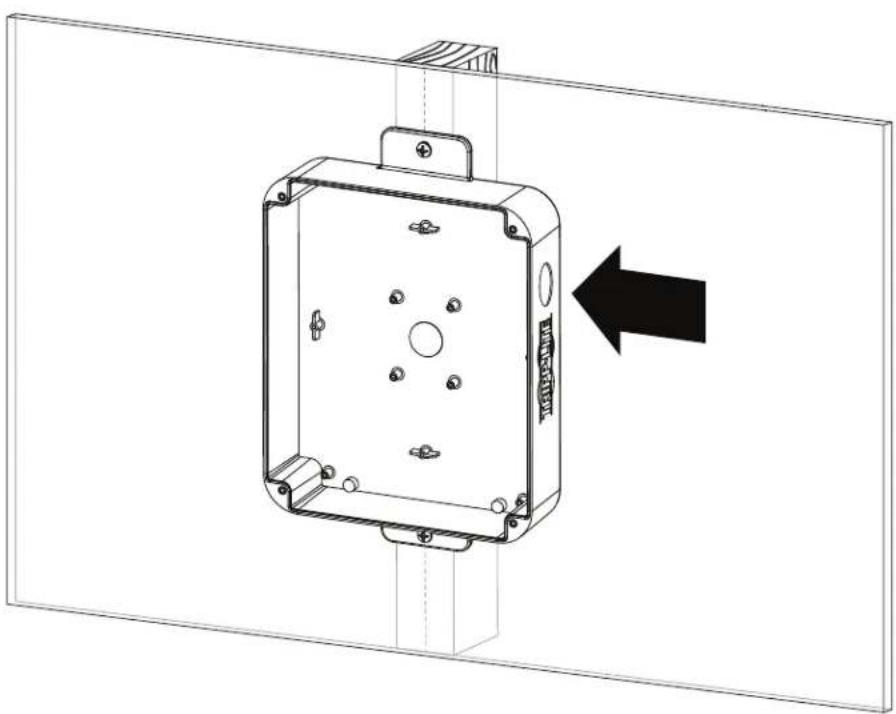

3. Utilice un Taladro para Crear un Recorte para Conducto Posterior o Lateral

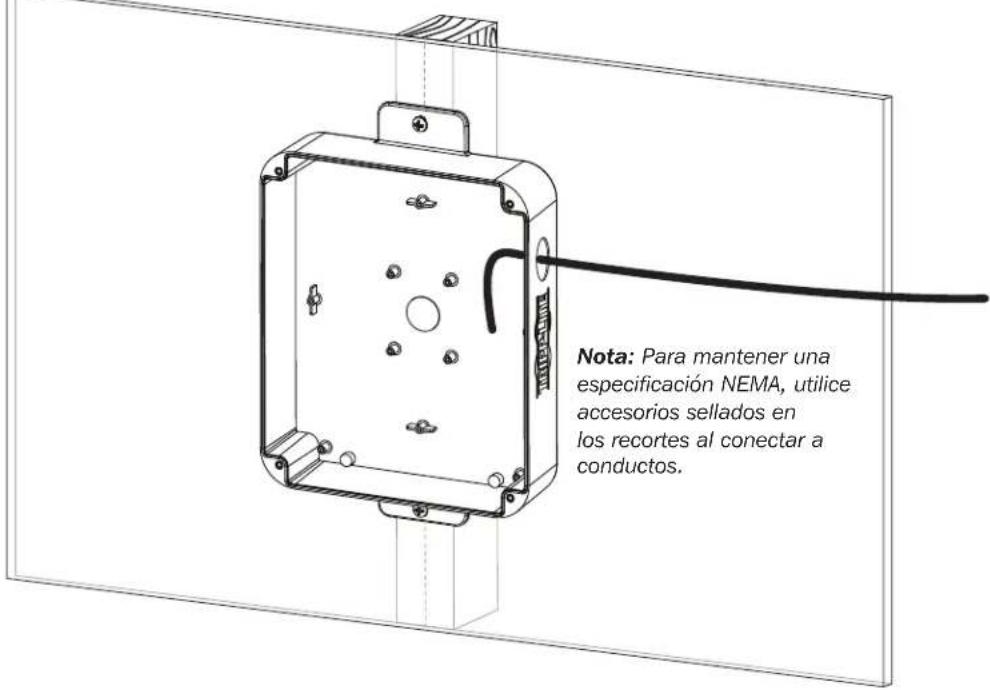

4. Conduzca el Cable de Datos y Alimentación (Si se Requiere) A Través del Recorte para el Conducto

Instalación

5. Usando los Tornillos Suministrados, Coloque el Punto de Acceso

IMPORTANTE:

Coloque todos los cables de datos y alimentación al punto de acceso antes de colocarlo en el gabinete.

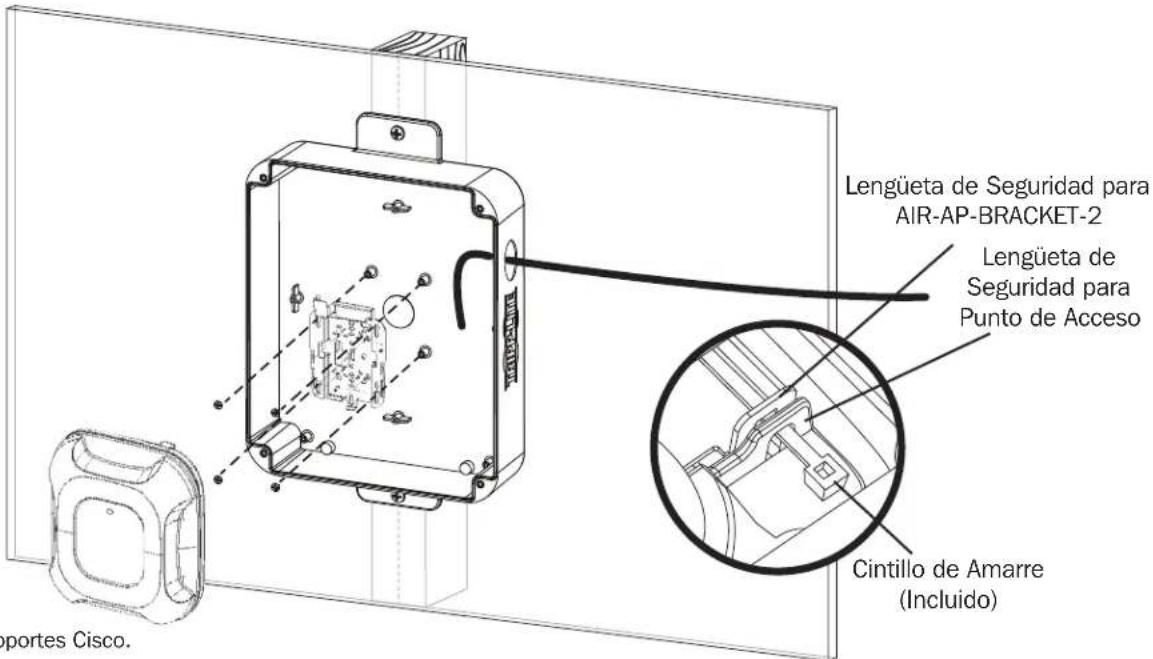

5a. Instalación de Soporte Cisco Universal (AIR-AP-BRACKET-2)*

* No se incluyen los soportes Cisco.

5b. Instalación de Punto de Acceso en Barra Aruba u Otra Barra en T

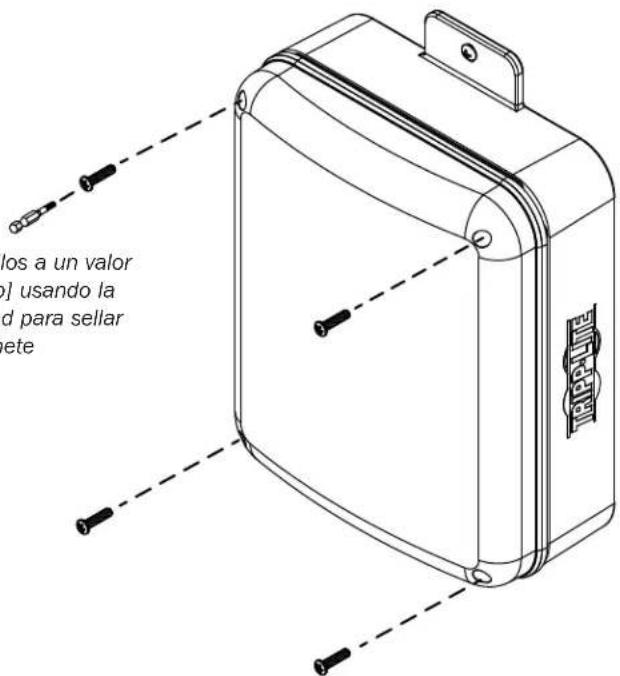

6. Vuelva a Colocar la Cubierta del Gabinete

Nota: Apriete los tornillos a un valor de 0.9 N•m [8 pulg•lb] usando la punta Torx de seguridad para sellar correctamente el gabinete

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza que este producto, si se usa de acuerdo con todas las instrucciones aplicables, estará libre de defectos en el material y la mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto resultara defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: Antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.
