| Type de produit | Station de chargement pour ordinateurs portables |
| Marque | Tripp Lite |
| Modèle | CSC16ACW |
| Nombre de sorties | 16 prises CA (NEMA 5-15R) + 1 prise pour extension future |
| Dimensions (H x L x P) | 617 x 884 x 513 mm (24,3 x 34,8 x 20,2 po) |
| Capacité de charge maximale | 113,4 kg (250 lb) |
| Alimentation d'entrée | 120 V CA, 50/60 Hz, 12 A |
| Puissance maximale totale | 1440 watts |
| Température de fonctionnement | 0°C à 40°C (32°F à 104°F) |
| Humidité de fonctionnement | 5 à 95% HR sans condensation |
| Matériau du boîtier | Acier avec portes verrouillables |
| Type de montage | Mural, sur bureau ou au sol |
| Fonctions principales | Recharge et rangement sécurisé jusqu'à 16 appareils ; étagères réglables ; panneaux de suppression amovibles |
| Sécurité | Portes verrouillables avec clés intégrées ; cadenas supplémentaire possible ; conformité aux normes électriques |
| Entretien et nettoyage | Débrancher avant nettoyage ; utiliser un chiffon humide non pelucheux ; éviter solvants et abrasifs |
| Pièces détachées disponibles | Kit de roulettes et poignée en option (CSHANDLEKIT2) |
| Garantie | 2 ans (garantie limitée constructeur) |
| Couleur | Blanc (modèle W) |
FOIRE AUX QUESTIONS - CSC16ACW Tripp Lite
Questions des utilisateurs sur CSC16ACW Tripp Lite
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Ordinateur portable au format PDF gratuitement ! Retrouvez votre notice CSC16ACW - Tripp Lite et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CSC16ACW de la marque Tripp Lite.

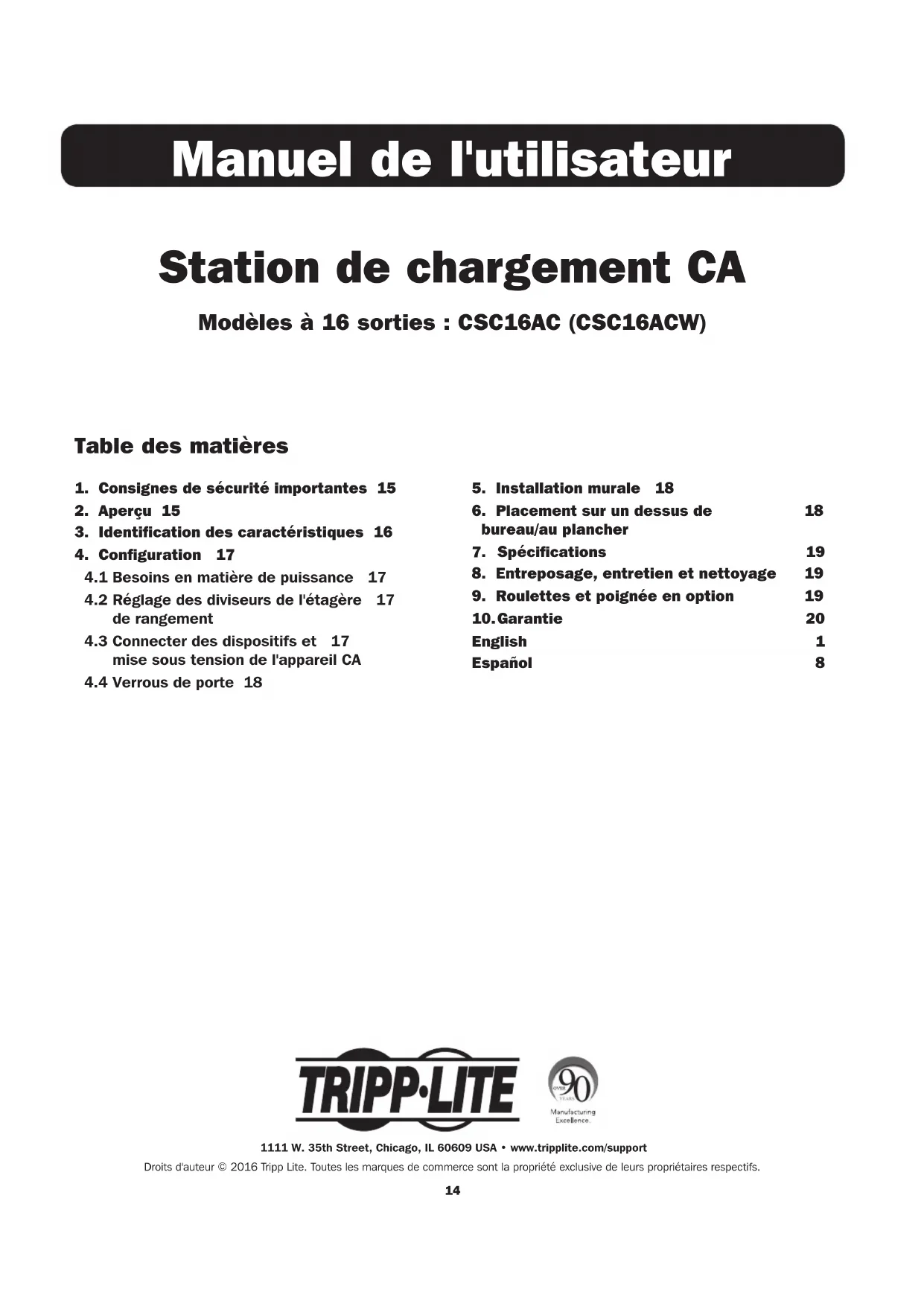

MODE D'EMPLOI CSC16ACW Tripp Lite
Manuel de l'utilisateur
Station de chargement CA
Modèles à 16 sorties : CSC16AC (CSC16ACW)
Table des matieres
- Consignes de sécurité importantes 15
- Aperçu 15
- Identification des caractéristiques 16
- Configuration 17
4.1 Besoins en matière de puissance 17
4.2 Réglage des diviseurs de l'étagère 17 de rangement
4.3 Connecter des dispositifs et 17 mise sous tension de l'appareil CA
4.4 Verrous de porte 18
- Installation murale 18
6.Placement sur un dessus de 18 bureau/au plancher - Specifications 19
- Entreposage, entretien et nettoyage 19
- Roulettes et poignée en option 19
10.Garantine 20
English 1
Espanol 8
1. Consignes de sécurité importantes
CONSERVEZ CES INSTRUCTIONS.
Ce manuel contient des instructions et des avertissements qui doivent etre suivis lors de l'installation et du fonctionnement du produit decrit dans ce manuel. Le non-respect peut annuler la garantie et causer des dommages à la propriété ou des blessures.
Appareil CA :
- Pour débrancher l'appareil CA de l'alimentation du secteur, le cordon d'alimentation sort de dispositif de débranchement.
Si une des situations suivantes se presente, prendre un rendez-vous pour faire inspector l'equipement par un technicien en entretien :
L'équipement a été exposé à l'humidité.
L'équipment a été échappé et endommagé.
L'équipement montre des signes évidents de dommages.
L'equipement ne fonctionne pas correctement ou ne fonctionne pas conformement aux directives du manuel de l'utiliseur.
Il n'est pas recommanded d'utiliser cet equipement pour des appareils de survie ou une defaillance de cet equipement peut, selon toute vraisemblance, entrainer la defaillance de I'appareil de mainien de vie ou afferter de façon majeure sa sécurité ou son efficacite.
Armoire de la station de chargement
Garder la station de chargement dans un environnement interieur controle, a l'ecart de l'humidite, des temperatures extrimes, des liquides et des gaz inflammbles, des contaminants conducteurs, de la poussiere et de la luziere directe du soleil.
Laisser suffisament d'espace autour de la station de chargement pour assurer une belle ventilation. Ne pas bloquer, couvir ou inserer des objets dans les ouvertures de ventilation externes de la station de chargement.
- La station de chargement est extrémement lourde. Faire preuve de vigilance lors de la manutention de la station de chargement. Ne pas tenter de la déballer ou de la monter sans assistance. Utiliser un dispositif mécanique comme un chariot élevateur à fourche ou un transpaLETTE manuel pour déplacer la station de chargement dans le conteneur d'expédition.
- Ne placer aucun objet sur la station de chargement, en particulier des recipients contenant un liquide et ne pas empiler d'objets sur l'armoire.
- Inspector le conteneur d'expédition et la station de chargement pour s'assurer qu'elle n'a subi aucun dommage durant le transport. Ne pas utiliser la station de chargement si elle est endommagée.
Faire preuve de vigilance au moment de couper le matériel d'emballage. Cela risquerait d'egratigner la station de chargement, causant des dommages qui ne sont pas couverts par la garantie.
- Conserver tout le matériel d'emballage en vue d'une utilisation ultérieure. Remballer et expédier l'armoire de la station de chargement ou l'équipement sans le matériel d'emballage d'origine pourrait cause des dommages au produit et annuler la garantie.
Pour les installations murales et sur un dessus de bureau :
- Avant le montage, s'assurer d'abord que la surface du mur peut supporter sans risque la charge combinée de la station de chargement, de l'équipement stocké et de tout le matériel et composants attachés.
- Toujours utilise des moyens de montage appropriés pour une installation sur des blocs de béton de mâchefer, du béton, des cloisons sèches ou des colombages en bois.
- Pour les installations de bureau, les supports de montage fournis avec l'appareil peut également être utilisé pour sécuriser la station de charge à une surface de bureau.
2. Aperçu
La station de chargement est une solution tout-en-un pour ranger et charger jusqu'à 16 apparéils. La station de chargement peut être commodément montée aux murs de même que configurée pour un ordinateur de bureau ou place sur le plancher. Pour prévenir le vol et l'alteration de l'appareil, le boîtier de la station de chargement est équipé de portes en acier verrouillables.
3. Identification des caractéristiques
CSC16AC(W)
1 Portes en deux parties verrouillables
2 Étagères de rangement régiables (étagère peut receivevoir jusqu'à 16 appar兼ils)
3 Panneau de suppression (amovable)
4 Trous d'accès au cordon d'alimentation (1 de chaque côté)
5 Moraillon à cadenas (L'utilisateur fournit le dispositif de verrouillage.)
6 Ouvertures pour l'acheminement du dispositif de verrouillage des cables (L'utilisateur foumit le dispositif de verrouillage.)
7 Panneau latorial avec fentes pour montage mural en trou de serrure (Voir la Section 5 pour plus de renseignements)
Non illustré :
Mise en garde! Lire toutes les instructions et les averissements avant l'installation.
Avertissement : Les stations de chargement peuvent etre extrément lourdes. Ne pas tenter de deballer ou de monter la station de chargement sans assistance. Suivre les instructions de deballage du manuel expedié avec ce produit avant de proceder à la configuration. Faire preuve de vigilance lors de la manutention de la station de chargement et s'assurer de respecter toutes les instructions concernant la manutention et I'installation. Ne pas tenter d'insteller I'equipement sans d'abord stabiliser la station de chargement.
4.1 Besoins en matière de puissance
La station de chargement peut etre branchée dans une prise CA muni d'un circuit spécialise. Une prise CA avec un circuit de 20 ampere CA (NEMA 5-20R) est preferable pour alimenter la station de chargement. La prise CA utilisee pour alimenter la station de chargement ne doit pas etre partagee. La puissance totale de la station de chargement et de tous les composants branches ne devrait pas exceed 1440 watts.
4.2 Réglage des diviseurs de l'étagère de rangement
La station de chargement est foumie avec un étagère de rangement avec diviseurs régables qui peuvent chacune receivevoir jusqu'à 16 apparéilslectroniques personnes.
Enlever tous les appareils électroniques

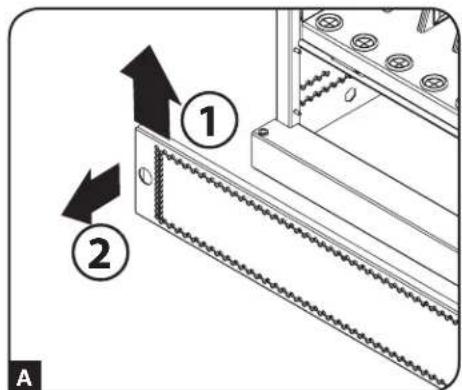

personnelsrangés sur le plateau de l'étagere. Retirer ensuite le panneau de suppression en
inserant vosdoigts dans sestrousde gauche et
de droite,puis en soulevant le panneau de
suppressionvershe Hautet enle retardrA Pourretirerle plateau d'étagere de I'armoire, pousser le plateau d'étagere versI'avant pour le dégager du crochet de montage,puis tirer le plateauvershe hautpuis hors del'armoire.Une fois l'étagere enlevée,retirerouréarrangerles

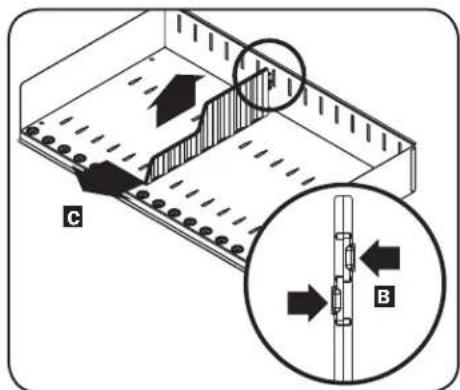

separateurs en poussant sur les deux languettes retenant le séparateur a l'extremite arriere buis pousser le séparateur vers I'avant pour le dégager du plateau d'étagere 6. Repeter, au besoin, pour chaque séparateur d'etagere supplémentaire.
4.3 Connecter des dispositifs et mise sous tension de l'appareil CA

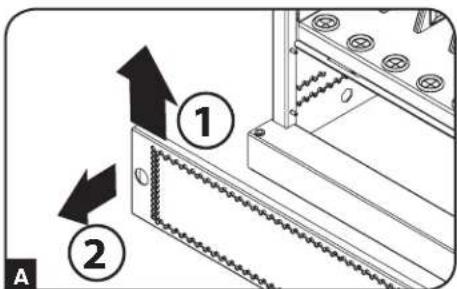

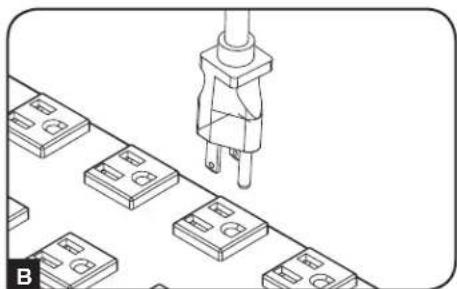

L'etagere de rangement de la station de chargement comporte 16 bagues de retenue qui empêchent les connecteurs d'alimentation des appareils de glisser a travers la bague. Si le panneau de suppression a ete retire dans la Section 4.2, retirer d'abord le panneau de suppression en inserant les doigts dans ses trous de gauche et de droite, puis en soulevant le panneau de suppression vers le haut pour le retirer A. Brancher la fiche d'alimentation de l'appareil dans une des prises du chargeur CA B, puis acheminer le connecteur d'alimentation a travers l'ouverture pour le cordon d'alimentation de I'etagere de rangement pour etablir une connexion de I'alimentation. C. Repeter pour tous les appareils et remetre les panneaux de suppression en place.

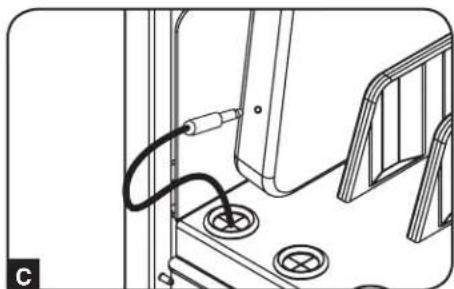

Une fois le panneau de suppression inférieur retire, trouver la fiche d'alimentation de l'appareil CA et le cable qui se trouvent dans le compartment inférieur de la station de chargement, puis pousser la fiche d'alimentation a travers l'un des passe-fils du trou d'acces aux cables situé sur l'un ou l'autre des cotés de l'armoire de la station de chargement (il est recommendé d'utiliser le même cote du trou d'acces aux cables que le guide du cordon d'alimentation). Brancher le cordon d'alimentation dans la prise de courant à 3 broches mise à la masse la plus pres et rattacher le panneau de suppression à l'appareil.

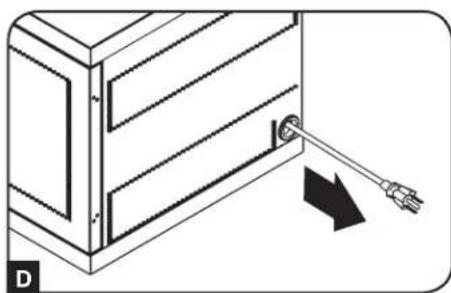

Remarque: Le cordon d'alimentation peut également être acheminé à travers le panneau arrière de la station de chargement. Pour ce faire, il suffit tout d'abord d'enlever le passée-fil de caoutchouc du trou d'accès du cordon d'alimentation et le fixer au trou pour l'acheminement du dispositif de verrouillage des cables à l'armre de l'appareil (voir 3. Identification des caractéristiques pour les emplacements d'acheminement).
4. Configuration
4.4 Verrous de porte

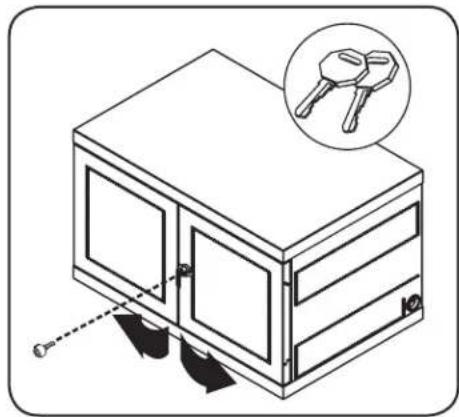

Les portes en deux parties comportent un verrou qui est accessible avec les clés inclues.
Pour le montage mural, il faut :
Un niveau
- Les outils appropriés pour le montage mural
- La quincaillerie appropriée pour le montage mural (non incluse)
Avertissement: Ne pas tenter de monter la station de chargement au mur avec des apparciels électroniques personnels à l'intérieur.

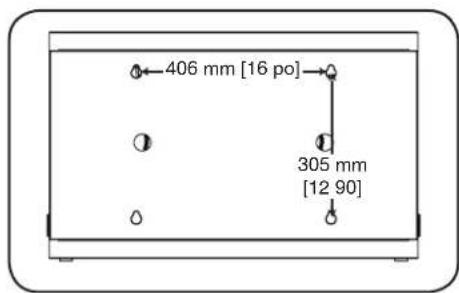

On retrouve 4 découpes en trou de serrure sur le panneau lésral de l'armoire de la station de chargement. Chaque trou de serrure peut accueillir un boulon M5 ou de 4,76 mm (3/16 po). Chacun des ensembles de trous de serrure sont centrés à 40,64 cm (16 po) l'un de l'autre sur le plan horizontal et sont espaces de 305 mm (12 po) sur le plan vertical (voir les diagrammes correspondant à chaque modèle pour l'emplacement exact des trous de serrure).
À l'aide d'un niveau et d'un ruban à mesurer, mesurer pour placer avec précision les zones de montage. Utiliser des fixations appropriées (non incluses) pour retenir la station de chargement au mur. Utiliser des fixations appropriées (non incluses) pour retenir la station de chargement au mur.
Remarque: La station de chargement doit être installée par un technicien qualifié. Utiliser des moyens de montage appropriés pour une installation sur des blocs de béton de mâchefer, du béton, des cloisons séches ou des colombages en bois. Avertissement: La surface d'appui doit pouvoir supporter sans risque la charge combinée de la station de chargement, de l'équiplement stocké et de tout le matériel et composants attachés. Voir Section 7. Spécifications pour plus de renseignements sur le poids et les dimensions du modele.
6. Placement sur un dessus de bureau/au plancher
AVERTISSEMENT : Pour les applications sur le dessus d'un bureau ou au plancher, toujours installer la station de chargement dans un endroit solidement construit avec une surface au niveau capable de supporter le poids de la station de chargement, de tout l'équipment qui sera installe dans la station de chargement et de tout autre boitier et/ou équipement qui sera instalé à proximé. Ne jamais tenter de soulever ou d'installer la station de chargement sans aide adequate. Voir la Section 7. Sécifications pour plus de renseignements sur la capacité de charge nominale de la station de chargement.
Remarque : Les supports de montage fournis avec l'appareil peut egalement etre utilise pour securiser la station de charge a une surface de bureau
7. Specifications
| Modèle CSC16AC/CSC16ACW | |
| Dimensions de l'armoire (H x L x P) 617 x 884 x 5 | 13 mm [24,3 x 34,8 x 20,2 po] |
| Capacité de charge* 113,4 kg [250 livres] | |
| Prises CA Clélectronique CA 16 x 5-15R, 1 x 5 | 15R (en vue d'une extension future) |
| Besoins en matière de puissance Entrée : 120 V | CA, 50/60 Hz, 12 ampères |
| Température de fonctionnement 0° à 40° C (32° à 104° F) | |
| Humidité de fonctionnement 5 à 95 % HR, sans condensation |
*La capacité de charge totale pour le montage mural exige une surface de montage pouvant supporter la charge totale de la station de chargement et de tous les composants connectés. Les specifications sont sujéttes à changement sans préavis.
8. Entreposage, entretien et nettoyage
Entreposage
L'armoire doit etre empeose dans un environnement intereur controle, a l'ecart de l'humidite, des temperatures extrimes, des liquides et des gaz inflammables, des contaminants conducteurs, de la poussiere et de la luziere directe du soleil. Entreposer I'armore dans son conteneur d'expedition original si possible.
Entretlen
L'armoire est couverte par la garantie limite decrite dans ce manuel Pour plus de renseignements, visitez www.triplite.com/support.
Nettoyage
Avont de nettoyer, tous metre la station de chargement hors tension en la debranchant de sa source CA. Au besoin, essuyer l'appareil avec un linge humide, propre et non peluchex. Laisser secher la surface avant de brancher l'appareil.
Remarque : Eviter l'utilisation de chiffons abrasifs, de solvants ou de pulverisateurs aerosols pour nettoyer la station de chargement; cela risquerait d'endommager l'appareil.
9. Roublettes et poignée en option
Pour les applications nécessitant une plus grande mobilité, une trousse d'accessoires pour roulettes et poignée en option (Modèle : CSHANDLEKIT2) contient deux roulettes pivotantes/verrouillables, deux roulettes pivotantes seulement et une poignée qui se fixe sur le dessus de la station de chargement. Visitez www.triplite.com pour plus d'informations.
10. Garantie
GARANTIE LIMITEE DE 2 ANS
Le vendeur garantiit que se produit, s'il est utilisé selon toutes les directives applicables, est exempt de defaults d'origine de materiel et de main-d'oeuvre pour une période de 2 ans à partir de la date initiale d'achat. Si le produit savère defecteurs en materiel ou en main-d'oeuvre durant cette période, le vendeur reparerou remplacera le produit à sa discrétion. Vous pouce obtir un service ci-dessus que la garantie seulement en livrant ou en expediant le produit (avec les frais d'expedition et de livraison prépays) à : Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA, Le vendeur piares les frais d'expedition de return. Visitez www.tripplite.com/support avant de returner du équipement pour réparation.
CETTE GARANTIE NE S'APLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'ACCIDENTS, DEMAUVAIS USAGE, D'ABUS OU DE NÉGLENCE. LE VENDEUR N'OFFRE AUCUNE GARANTIE EXPlicitE AUTRE QUE LA GARANTIE EXPRESSEMENT SIGNIÈTE À LA PRESENTE. EXCEPTÉ SELON LES LIMITES DE LA LOI APPLICABLE, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS TOUTES LES GARANTIES DE QUALITE MARCHANDE OU DE CONFORMITE À UN BESOIN PARTICULIER, SONT LIMITÉES EN DUREE À LA PERiode DE GARANTIE ENONCEE CI DESSUS ET CETTE GARANTIE EXCLUE EXPlicitEMENT TOURS LES DOMMAGES ACCESSOIRES OU CONSÉTUIFS. Certaines juridictions ne permettent pas la limitation de une garantie implicite et certains juridictions ne permettant pas la limitation ou l'exclusion du dommages accessoires ou consécultifs, en conséquence, les limitations et les exclusions ci-dessus pouraient ne pas approuiement ne pas s'appliquée à vous. Cette garantie vous donne des droits légaux spécifique et vous pourez avoir d'autres droits selon les juridictions.
MISE EN GARDE : Lutilseur devra prender soin de deteminer avant de utilser si cet apareill convient, est adequat et sur pour l'usage prevu. Puisque les applications individuelles sont sujettes à de grandes variations, le fabricant ne fait aucune representation ni n'offre de garantie quand a l'appicabilité et a la conformité de ces appareils pour une application particuliere.
Numérods'identificationdeconformiteauxreglements
A des fins de certification et d'identification de conformité aux réglements, votre produit Tripp Lite a reçu un nombre de série unique. Ce nombre se retrouve sur la plaque signalétique du produit, avec les inscriptions et informations d'approbation requisées. Lors d'une demande d'information de conformité pour ce produit, utilisez toujours le nombre de série. Il ne doit pas être confondu avec le nom de la marque ou le nombre de modèle du produit.
L'Information de conformité WEEE pour les clients de Tripp Lite et recycleurs (Union europeenne)
Sous les directives et reglements de déchet d'équipements électrique et électronique (Waste Electrical and Electronic Equipment, WEEE), lorsque les clients achètent le matériel électrique et électronique neuf de Tripp Lite ilis sont autorisés à :
- Envoyer le vieux matériel pour le recyclage sur une base de un-contre-un et en nature (ceci varie selon le pays)
- Renvoyer le matériel neuf pour recyclage quand ceci devient eventuellement un rebut
La politique de Tripp Lite en est une d'amélioration continue. Les specifications sont sujettes à changement sans préavis.
