Tipo de producto	Estación de carga para computadoras portátiles
Marca	Tripp Lite
Modelo	CSC16ACW
Número de salidas	16 tomas CA (NEMA 5-15R) + 1 toma para extensión futura
Dimensiones (Al x An x Pr)	617 x 884 x 513 mm (24,3 x 34,8 x 20,2 pulg)
Capacidad de carga máxima	113,4 kg (250 lb)
Alimentación de entrada	120 V CA, 50/60 Hz, 12 A
Potencia máxima total	1440 vatios
Temperatura de funcionamiento	0°C a 40°C (32°F a 104°F)
Humedad de funcionamiento	5 a 95% HR sin condensación
Material de la carcasa	Acero con puertas con cerradura
Tipo de montaje	De pared, sobre escritorio o en el suelo
Funciones principales	Carga y almacenamiento seguro de hasta 16 dispositivos; estantes ajustables; paneles de supresión extraíbles
Seguridad	Puertas con cerradura con llaves integradas; posible candado adicional; cumplimiento de normas eléctricas
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño húmedo que no suelte pelusa; evitar solventes y abrasivos
Piezas de repuesto disponibles	Kit de ruedas y asa opcional (CSHANDLEKIT2)
Garantía	2 años (garantía limitada del fabricante)
Color	Blanco (modelo W)

Preguntas frecuentes - CSC16ACW Tripp Lite

¿Cuántos dispositivos puedo cargar simultáneamente con el CSC16ACW?

El CSC16ACW puede cargar hasta 16 dispositivos simultáneamente a través de sus tomas CA integradas.

¿Qué tipo de toma eléctrica se necesita para el CSC16ACW?

Se recomienda usar una toma de corriente de 20 amperios (NEMA 5-20R) en un circuito dedicado para un rendimiento óptimo.

¿Puedo montar la estación de carga en la pared?

Sí, el CSC16ACW está diseñado para montaje en pared con recortes de ojo de cerradura. Use fijaciones adecuadas para el tipo de pared y asegúrese de que la superficie pueda soportar el peso total.

¿El CSC16ACW viene con cables de alimentación para los dispositivos?

No, el dispositivo solo proporciona las tomas CA. Cada dispositivo debe usar su propio adaptador de corriente.

¿Cuál es el peso máximo que puede soportar la estación?

La capacidad de carga máxima es de 113,4 kg (250 lb), incluyendo los dispositivos y los estantes.

¿Cómo limpiar el CSC16ACW?

Desconecte primero la alimentación. Limpie con un paño húmedo que no suelte pelusa. No use solventes ni limpiadores abrasivos.

¿Existen accesorios opcionales para la movilidad?

Sí, un kit de ruedas y asa (ref. CSHANDLEKIT2) está disponible como opción para facilitar el desplazamiento.

¿Qué hacer si la estación de carga no se enciende?

Verifique que el cable de alimentación esté correctamente enchufado en una toma funcional. Asegúrese de que el disyuntor no se haya disparado. Si el problema persiste, contacte al soporte de Tripp Lite.

¿Puedo usar esta estación para dispositivos médicos de soporte vital?

No, el fabricante desaconseja su uso para dispositivos de soporte vital donde una falla podría causar lesiones corporales.

¿Cuál es la duración de la garantía del CSC16ACW?

La estación de carga está cubierta por una garantía limitada de 2 años a partir de la fecha de compra.

MANUAL DE USUARIO CSC16ACW Tripp Lite

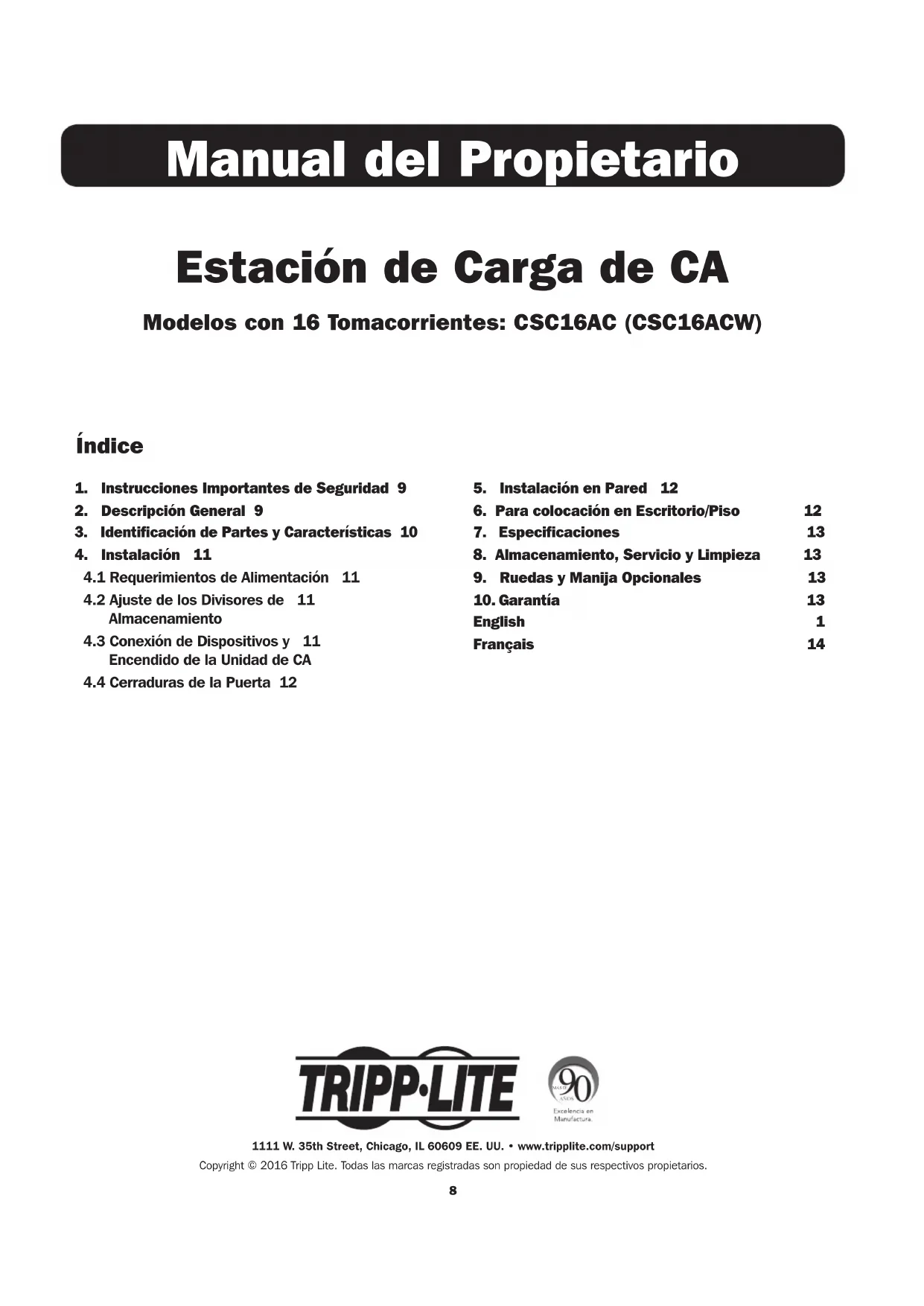

Manual del Propietario

Estación de Carga de CA

Modelos con 16 Tomacorrientes: CSC16AC (CSC16ACW)

Índice

1. Instrucciones Importantes de Seguidad 9
2. Descripción General 9
3. Identificacion de Partes y Caracteristicas 10
4. Instalación 11

4.1 Requerimientos de Alimentacion 11
4.2 Ajuste de los Divisores de 11 Almacenimiento
4.3 Conexión de Dispositivos y 11 Encendido de la Unidad de CA
4.4 Cerraduras de la Puerta 12

1. Instalación en Paredo 12
2. Para colocacion en Escritorio/Piso 12
3. Especificaciones 13
4. Almacenamento, Servicio y Limpieza 13
5. Ruedas y Manija Opcionales 13
   10.Garantía 13
   English 1
   Français 14

1. Instrucciones de Seguidad Importantes

CONSERVE ESTAS INSTRUCCIONES

Este manual contiene instruetiones y advertencias que deben observarse durante la instalacion y la operation del producto aqui descripto. El no hacerlo pueda invalidar la garantia y causar daños materiales o lesiones personales.

Unidad de CA:

• ParaunaridaddeCAde la alimentacionprincipal,el cable de alimentacionfuncia comodispositivo dedesconexion.

• En caso de occurir cualesa de las seguides situaciones, comunique con un technician de service para que inspeccione el equipo:

• El equipo ha estado expuesto a humedad

• El equipo se ha caido o danado
• El equipo muestra signos evidentes de roturas
• El equipo no funciona correctamente o no funciona de acuerdo a las instrucciones descritas en el presente Manual del Propietario.

No se recomienda utiliser este equipo en aplicaciones de soporte de vida sobre una falla podra llgarr a causar la falla del equipo de soporte de vida o afectar significativamente su seguidad o efectividad.

Gabinete de la Estación de Carga:

• Mantenga la estación de energia en un ambiente interior controlado, alejada de humedad, temperatas extremas, liquidos y gases inflamables, contaminantes conductivos, polvo y luz solar directa.
• Deje un espacio adecuado alrededor de la estacion de energia para que reciba una ventilacion apropia. No bloquee, cubra ni colque objetos en las aberturas externas de ventilacion de la estacion de energia.
• La estación de energia es extremadamente pesada. Tenga cuidado al manipularla. No intente desempacarla ni instalarla sin看你. Utilice un dispositivo mecnico, como un montacargas o un gato hidráulico para tarimas, para mover la estación de energia en el contenerd de transporte.
  No colque ningun objeto en la estacion de carga, especialmente contenedores de liquidos, ni tampoco apile articulos sobre el gabinete.
• Inspeccione el contenedor de transporte y la estacion de energia para detectar danos producidos durante el envio. No utilise la estacion si está dañada.
  Tenga cuidado when corte el material de empaque. La estacion de carga podria sufrir rayaduras, yestic daos no estan cubiertos por la garantia.
• Guarde todo el material de empaque para uso posterior. Volver a empacar y enviar el equipo o el gabinete de la estación de energia sin el material de empaque original pueda occasionar días al producto que anularía la garantía.

Para Instalaciones en Paredy Escritorio:

• Antes de realizar la instalacion, aseguirse de que la superficie de la pared pueda soportar con seguidad el peso combinado de la estacion de carga, el equipo almacenado y todos los accesos y los componentes connectados.
  Siempre utilise los medios de instalacion adecuados para realizar la instalacion en un bloque de hormigon, concreto, tabla roca o travasanos de madera.
• Para las instalaciones de escritorio, los soportes de montaje que seenta con la unidad también se pueda usar para fazer la estación deonga a una superficie de escritorio.

2. Descripción General

La estación de energia es una solución integral para almacenimiento y energia de hasta 16 dispositivos. La estación de energia también puede instalarse en paredes de manos convenientemente, asi como configurarse sobre el escritorio o sobre el piso. Para evaporar el robo y sabotaje del dispositivo, el gabinete de la estación de energia está equipado con puertas de acero con cerradura.

3. Identificacion de Partes y Caracteristicas

CSC16AC(W)

1 Puertas divididas con cerradura
2 Estantes de almacenamento ajustables (con capacité para almacenar hasta 16 dispositivos por estante)
3 Panel obturador (removable)
4 Orificios de acces del cable de alimentacion (uno en cada bajo)
5 Cerrojo para Candido (El Nombre Suministra el Candido)
Orificios para Pasar el Cable del Candido (El Nombre Suministra el Candido)
7 Panel lateral con ranuras con perforaciones para instalto en la pared (para Obtener más informacion, consulte la Seccion 5)

No se muestra:

iPrecaución! iLea todas las instrucciones y las advertencias antes de realizar la instalacion!

Advertencia: las estaciones de energia poden ser muy pesadas. No intente desempacar ni instalar la的最佳 de energia sin ].
ayuda. Antes de proceder con la instalacion, siga las instrucciones de desempaque incluidas en el documento que se envia ),
donto con el producto. Tenga mucho cuidado al manipular la的最佳 de energia y aseguirse de seguir todas las instruetiones de manejo e instalacion.No intente instalar el equipo sin antes estabilizar la的最佳 de energia.

4.1 Requerimientos de Alimentación

La estación de energia peut ser detectado en una受害者. Para poderear la estación de energia, se recomienda aplicar un caldo CA con un circuito CA de 20 A (NEMA 5-20R). No se debe compatrii la caldo CA usada para alimentar la estacion de energia. El重要因素 de alimentacion total de la estacion de energia y todos los componentes connectados no debe superar los 1440 Watts.

4.2 Ajuste de los Divisores del Estante de Almacenimiento

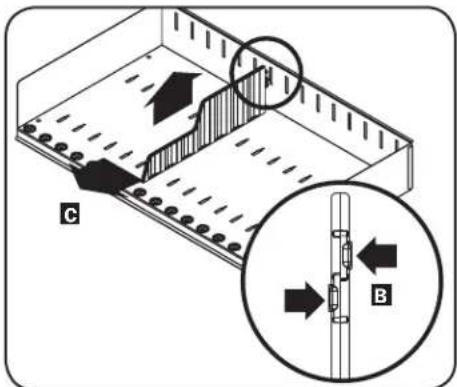

La estación de energia viene con un estante de almacenimiento con divisores ajustables,donde se pueda ubicar hasta 16 dispositivos electrónicos personales.

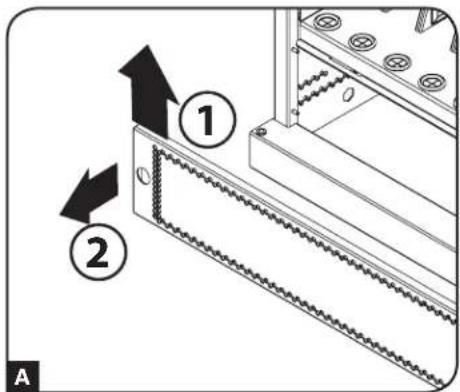

Retirerialquierdispositivoelectrondo que estelalmacenado sobre elenterpaño.Entoncesretireelpanel obturadorinsertando losdedosenlos orificios izquierdo y derecho,y levante elpanel obturadoryaje paraextraerloA Pararetirar el estante del repisa del gabinetepromalohacia adelante para desacoplaro delgancho de instalacion,despues jalele estantehacia arriba y haciafteru.Auna vez que retireel estante,quite o vuela aacomodar losdivisorrespresionando las dos pestanas queajustan el divisor al extremo posteriorB,yluego empujedel divisor hacia adelante depasacoplaro delenterpriseC.Repitalosi esnecasario para los divisoros adiconiales.

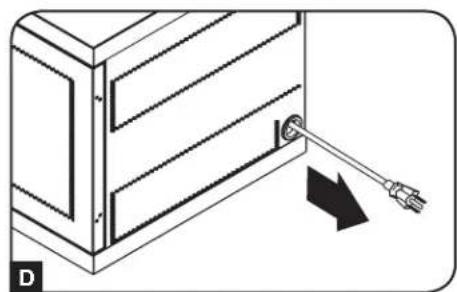

4.3 Conexión de Dispositivos y Encendido de la Unidad de CA

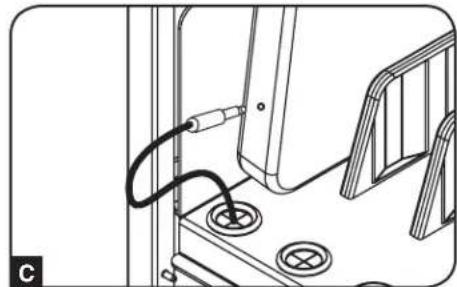

El entrhoño de almacenamento de la estación de carga cuenta con 16 bujes de protección relevantores de la tensión que evitan que los conectores de alimentación de los dispositivos se salgan por el buje. Si el panel obturador no ha sido retrado en la Sección 4.2, primero retire el panel obturador insertando los dedos en los orificios izquierdo y derecho, y levante el panel obturador y jale para extraerlo A. Conectarle clavija del dispositivo en uno de los tomacorrientes de la unidad de carga de CA y bajo tienda el conductor de alimentacion a工程技术 de la abertura del cable del estante para establecer la connexión electrica C. Repita el procedimiento para todos los dispositivos y vuelva a colocar los paneles obturadores.

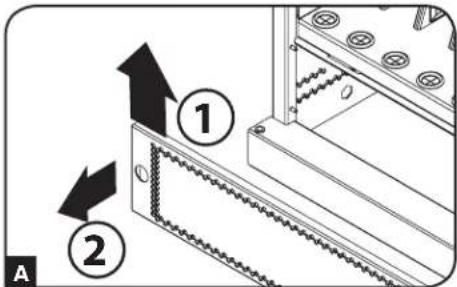

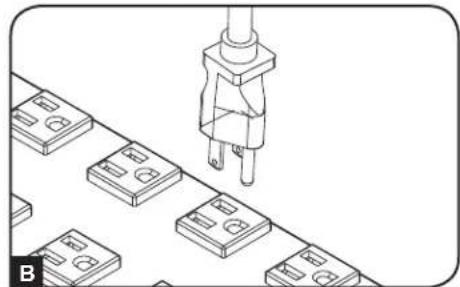

Con el panel obturador retirado, encontrar la clavija de alimentacion de la unidad que está localizada en el compartmento inferior de la estacion de carga. Dees el exterior de la estacion de carga, empueje le conector C13 a travs de uno de los orificios de acces para el cable de alimentacion ubicado en qualquier costo del gabinete de la estacion de carga (se recomienda usar el orificio de acces para el cable de alimentacion en el甚么costado que el administrador del cable de alimentacion), entonce inserte el conector C13 en la entrada de alimentacion C14 de la unidad de carga de CA.Enchufe el cable de alimentacion en la toma en la pared decidamente aterrizada,mas cercana y vuela a colocar el panel obturador en la unidad.

Note: Oportunamente el cable de alimentacion possible ser conducido a travers del panel posterior de la estacion dearga. Para hacerlo, retire primero el qal de hule de qualquiera de los orificios de acces del cable de alimentacion y colqueo en el orificio para conducccion del cable de segudad en la parte posterior de la unidad (ver 3. Identificacion de la characteristica para ubicaciones de conducccion).

4. Instalación

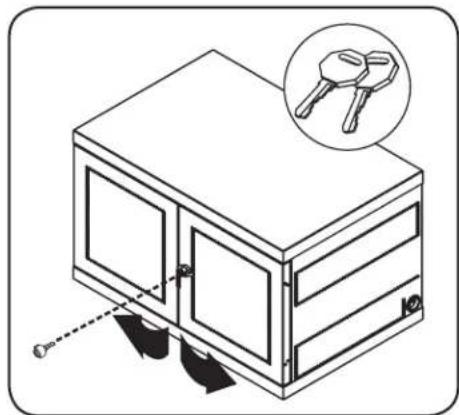

4.4 Cerraduras de la Puerta

Las puertas divididas incluyen una cerradura que pueda abrirse con las llaves incluidas.

5. Instalación en Pared

Para realizar la instalacion en pared, necessitar:

Nivel
HerramientosADECUADAS para la instalacion en pared
- AccesoriosADEcualos para la instalacion en pared (no se incluyen)

Advertencia: no intente instalar la estación de energia a la pared con ningún dispositivo electrónico personal adento.

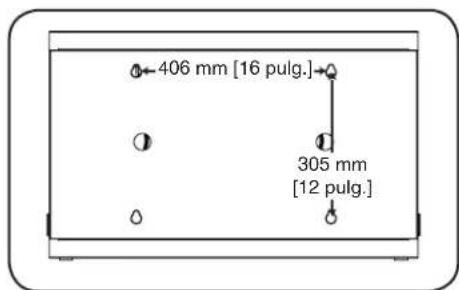

El panel lateral del gabinete de la estacion de carga tiene 4 perforaciones. Cada perforacion admite un pemo M5 o de 3/16 pulgadas. Cada juego de perforaciones está centrado a 406 mm [16 pulgadas] de distancia en dirección horizontal y a 305 mm [12 pulgadas] en dirección vertical (consulte el diagrama del modelo correspondiente para ver lasubicaciones exactas).

Usando un nivel y una cinta metrica, mida para determinar con precisionla posicion de las areas de instalacion. Use sujetadores adequados (no incluidos) para asegurar la estacion de energia a la pared. Use sujetadores adequados (no incluidos) para asegurar la estacion de energia a la pared.

Note: la estación de cargo de ser instalada por un先进技术 calificado. Use sujetadores adecuados (no incluidos) para asegurar la estación de cargo a la pared. Utilice los medios de instalación adecuados para realizar la instalación en un bloque de hormigón, concreto, tabla roca o travescáos de madera. Advertencia: la superficie de apoyo de ser capaz de soportar con seguidad el peso combinado de la estación de cargo, el equipo almacenado y de todos los accesos y los componentes connectados. Ver Sección 7. Especifications para Obtener más informacion sobre peso y dimensiones de su modelo.

6. Colocación en Escritorio/Piso

ADVERTENCIA: Para aplicaciones en escritorio y piso, instale siempre una estación de energia en un area estructuralmente firme con una superficie nivelada que sea capaz de soportar el peso de la estación de energia, todo el equipo que se instalara en la estación de energia y cualquier othero gabinete y/o equipo que se instalara en la mesma superficie. Nunca intente levantar o instalar la estación de energia sin lapell adua adecuada.Ver Seccion 7. Especificaciones para Obtener mas informacion sobre la calidad de energia especificada de la estacion de energia.

Note: Los soportes de montaje que se entegan con la unidad también se pueda utiliser para asegurar la estación de energia a una superficie de escritorio.

7. Especillasiones

Modelo CSC16AC/CSC16ACW
Dimensiones del gabinete (Al x An x Pr) 617 x 884 x 513 mm [24.3 x 34.8 x 20.2 pulg.)
Capacidad de energia* 113.4 kg [250 lb.]
Tomacorrientes de CA Llave electrónica CA 16 x -15R, 1 x 5-15R (Reservada para Expansion Futura)
Requerimiento de energia Entrada: CA de 120 V,	50/60 Hz, 12 A
Temperatura en configuracion 0° C a 40° C [32° F a 104° F]
Humedad en configuracion 5% a 95% de HR,in Condensación

*Para la capacité de energia total de instalacion en pared, la superficie de instalacion debe poder soportar el peso completo de la estacion de energia y de todos los componentes con-nectados. Las specifications你能 estar susjetas a cambio sin previo aviso.

8. Almacenamento, Servicio y Limpieza

Almacenamento

El gabinete deestar almacenado en un entomo interor controlado, alejdo de humedad, temperatas extremas, liquidos y gases inflamables, contaminantes conductivos, polvo y luz solar directa. De ser posibie, almacene el gabinete en el contenor de embarque original.

Servizio

El gabinete está cubierto por la garantía limitada descrita en el presente manual. Para Obtener más información, visite www.triplite.com/support.

Limpleza

Antes de limpiar, siempre desconecte la estacion de carga de la fuente CA. Humedezca un trapo limpio y sin pelulas con agua, y limpie la unidad segun sea necessario. Deje que la superficie se seque antes de conectarla.

Not: eite el uso de traps abrasivos, solventes o aeroales para limpiar la estacion de carga, ya que pueed daiarla.

9. Ruedas y Manija Opcionales

Para aplicaciones que requieran movidad extra, un jeu optional de accesos de ruedas y manja (Modelo: CSHANDLEKIT2) contin dos ruedas giratorias con seguro, dos ruedas solo giratorios y una manja que se fija a la parte superior de launidad estacion de carga. Visita www.triplite.com para más informacion.

10. Garantía

GARANTÍA LIMITADA DE 2 ANOS

El vendedor garantiza que este producto noiene defectos originales de materiales ni de mano deabra por un periodo de dos años a partir de la Fecha original de compra, si se utilizes de acuero con todas las instruetiones correspondentes. En caso de demostrarse dentro de este periodo que el productoiene defectos de materiales o de mano deabra, el vendedor lo reparar o reemplazar a su exclusiva disrecion. El service tcnico bajo this garantia solo puee ser obtenido si ustedenta o envia el producto (con todos los cargos deenvio oenta prepagos) a: Tripp Lite; 1111 W. 35th Street; Chicago IL 60609; EE. UU. El vendedor abonara los cargos de enio de devolucion. Visite www.triplite.com/support antes de enviar qualier equipo para reparacion.

ESTA GARANTIA NO CUBRE EL DESGASTE NORMAL NI LOS DANOS CAUSADOS POR ACCIDENTES, MAL USO, ABUSO O NEGLIGENCIA. EL VENDEDOR NO OFRECE NINGUNA GARANTIA EXPRESA QUE NO SEA LA ESTABLECIDA EXPRESAMENTE EN EL PRESENTE DOCUMENTO, EXCEPTO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APLICABLES, LA DURACION DE TODAS LAS GARANTIAS IMPLICITAS, INCLUIDAS LAS DE COMERCIABILIDAD O APTITUD, SE LIMITA AL PERIODO DE GARANTIA ANTES MENTIONADO Y ESTA GARANTIA EXCLUYE EXPRESANTEMO TOS LOS DANOS INCIDENTALES E INDIRECTOS. (Algunos Estados no permitted las limitaciones a la duracion de una garantia implicita y algunos Estados no permiten la exclusion o limitacion de los daños incidentales o indirectos, de modo que las limitaciones o exclusiones antes Mentionadas peuvent no corresponder en su caso. Esta garantia le otorga direchos legalespecificos y usted peut eer tener otherdsrechoss quvarian de un jurisidicnion a otra).

ADVERTENCA: Antes de usar este dispositivo, cada usuario debe ocuparse de determinar si es apto, adecuido o seguro para el uso que pretende darle. Dado que las aplicaciones individuales estan susetas a diversas variações, el fabricante no representa ni garantiza la idoneidad o condidon de这些东西 dispositivos para qualquer aplicacion espeifica.

Cumplimiento de las normas de los nombres de identificacion

Para fines de identificacion y certificacion del complimiento de las normas, su producto Tripp Liteiene asignado un numero de series unico. Puede encontrar el numero de series en la etiqueta de la placat de identificacion del producto, jun to con los simbolos de aprobacion e informacion requeridos. Al solicitar informacion sobre el complimiento de las normas para este producto, siempre mentione el numero de series. El numero de series no dese ser confundido con el nombre de identificacion ni con el numero de model del producto.

Información de sobre Cumplimiento de la WEEE para Clientes de Tripp Lite y Recicladores (Unión Europea)

n n t e a

• Enviar equipos antiguos para reciclaje según una base de uno por uno, entre produits similares (esto varia dependiendo del País)

• Enviar el equipo nuevo de vuelta para reciclaje cuando este se convierta finalmente en desecho

Tripp Liteiene una politica de mejora continua. Las especificaciones estan susjetas a cambio sin previo aviso.

Excellencia en Manufactura.

1111 W. 35th Street, Chicago, IL 60609 EE. UU. · www.triplite.com/support
