Type de produit	Récepteur HDMI sans fil
Marque	Tripp Lite
Modèle	B126-1A1-WHD2
Distance de transmission	200 m (650 pi)
Résolution maximale	1920 x 1080 (1080p à 60 Hz)
Version HDMI	1.3
Version HDCP	1.2
Bande passante	300 MHz / 3,4 Gbps par canal (10,2 Gbps total)
Chiffrement	AES 128
Alimentation	Externe 5 V 3 A (adaptateurs UK, Europe, Australie inclus)
Consommation du récepteur	6 W
Connecteurs	1 x sortie HDMI femelle, 1 x port IR-IN (3,5 mm femelle)
Dimensions (H x L x P)	195,4 x 137,5 x 30,8 mm
Poids du récepteur	528 g (1,16 lb)
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	0 à 95 % HR, sans condensation
Garantie	1 an limitée
Contenu de l'emballage	Transmetteur et récepteur, câbles IR-IN et IR-OUT, 2 alimentations externes avec adaptateurs, quincaillerie de montage, manuel d'utilisation
Fonctions principales	Transmission sans fil jusqu'à 200 m, contrôle IR à distance, audio stéréo HD, chiffrement AES 128, prêt à l'emploi sans logiciel
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de liquides ni de produits abrasifs.
Accessoires optionnels	Câbles HDMI haute vitesse série P568

FOIRE AUX QUESTIONS - B1261A1WHD2 Tripp Lite

Quelle est la distance maximale de transmission sans fil du B126-1A1-WHD2 ?

La distance maximale est de 200 mètres (650 pieds) en champ libre, sans obstacle. Les murs épais (brique, verre) peuvent réduire la portée.

Comment configurer le contrôle à distance via IR ?

Branchez le câble IR-OUT (Tx) sur le transmetteur et placez l'ampoule IR en visibilité directe avec la source HDMI. Branchez le câble IR-IN (Rx) sur le récepteur et placez l'ampoule dans la zone où vous utiliserez la télécommande.

Quelle résolution vidéo maximale est prise en charge ?

Le récepteur prend en charge jusqu'à 1920 x 1080 (1080p à 60 Hz) avec une profondeur de couleur de 24 bits (8 bits par canal).

Que faire si l'écran affiche 'Waiting for Connection' ?

Vérifiez que les adaptateurs d'alimentation sont bien branchés et que les DEL de tension (bleues) sont allumées. Assurez-vous que le transmetteur et le récepteur sont sous tension.

Puis-je utiliser le récepteur avec un projecteur ?

Oui, le récepteur se connecte à tout écran HDMI, y compris les projecteurs, via le port de sortie HDMI.

Quel type de câble HDMI est recommandé ?

Tripp Lite recommande ses câbles HDMI haute vitesse de la série P568 pour des performances optimales.

Le produit est-il compatible avec le HDCP ?

Oui, il est compatible HDCP 1.2, ce qui permet de transmettre du contenu protégé (Blu-ray, etc.).

Comment réinitialiser le récepteur ?

Appuyez sur le bouton de réinitialisation situé sur le panneau arrière du récepteur. Cela peut résoudre des problèmes de connexion.

Quels adaptateurs secteur sont fournis ?

L'alimentation externe (5 V 3 A) est livrée avec des adaptateurs pour Amérique du Nord (NEMA 5-15P), Europe (CEE 7/16 Schuko), Royaume-Uni (BS 1363) et Australie (AS/NZS 3112).

Que faire si l'image est saccadée ?

Assurez-vous que le transmetteur et le récepteur sont dans la portée recommandée. Appuyez sur le bouton de réinitialisation du récepteur. Évitez les obstacles et les interférences (murs, autres appareils sans fil).

MODE D'EMPLOI B1261A1WHD2 Tripp Lite

Manuel de l'utilisateur

Trousse du prolongateur HDMI sans fil

Modèles : B126-1A1-WHD1 (50 m/165 pi), B126-1A1-WHD2 (200 m/650 pi)

English 1 • Espanol 7 • Pyszczny 19

1111 W. 35th Street, Chicago, IL 60609 USA · www.triplite.com/support

Droits d'auteur © 2017 Tripp Lite. Tous droits réservés.

Caracteristiques du produit

• Prolonge sans fil un signal de 1 080 p (60 Hz) jusqu'à 50 m/165 pi (B126-1A1-WHD1) ou 200 m/650 pi) (B126-1A1-WHD2) de la source
• La fonctionnalité de contrôle IR permet de contrôle à distance l'appareil de la source HDMI
• Solution sans fil tout-en-un; aucune infrastructure de câblage nécessaire
• Transmet de la video et de l'audio-stéreo haute définition
• Protège les transmissions avec le chiffrement AES 128
• Compatible HDMI 1.3 et HDCP 1.2
• Prend en charge la couleur foncée de 24 bits (8 bits par canal)
• Prend en charge 300MHz / 3,4 Gbps par bande passante du canal (10,2 Gbps au total)
• Pré à l'emploi;以及其他 logiciel ou lecteur requis
• La source d'alimentation externe comporte des adaptateurs de fiche pour le Royaume-Uni, l'Europe et l'Australie.

Contenu de l'emballage

• Transmetteur et récepteur
  Cable IR-IN (Rx)
  Cable IR-OUT (Tx)
  (x2) Sources d'alimentation externes* (entree: 100 à 240 V, 50/60 Hz, 0,6 A; sortie: 5 V 3 A)
• Quincaillerie de montage
• Manuel de l'utilisateur
• Incluent des adaptateurs de fiche NEMA 5-15P (Amérique du Nord), CEE 7/16 Schuko (Europe), BS 1363 (Royaume-Uni) et AS/NZS 3112 (Australie).

Accessoires en option

Cables HDMI haute vitesse de série P568

Configuration requise

Appareil à source HDMI, comme un lecteur Blu-rayTM
Appareil à écran HDMI, comme une télévision ou un projecteur

Indicateurs et connexions

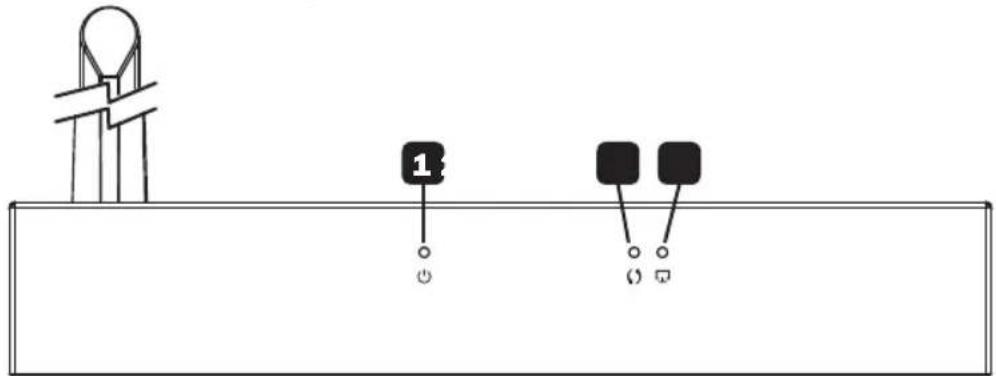

Panneau avant du récepteur (Rx) et du transmetteur (Tx) HDMI

Voyant à DEL de tension: Ce voyant à DEL s'allume en continu en bleu lorsque l'appareil est alimenté.
2 Voyant à DEL de transmission des données : Ce voyant à DEL s'allume en orange et clignote lentement durant l'établissement de la connexion. Il clignote rapidement lorsque l'appareil est connecté et que les données sont en cours de transmission.
3 Voyant à DEL de connexion : Ce voyant à DEL s'allume en continu en vert lorsqu'un signal sans fil est connecté.

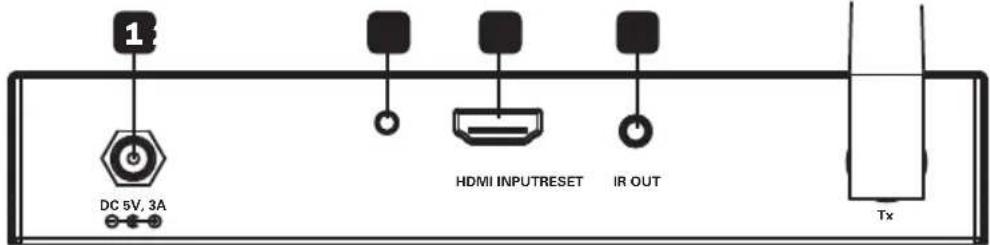

Panneau arrête Tx HDMI

1 Entrée d'alimentation: Brancher l'alimentation externe incluse
2 Bouton de réinitialisation : Appuyer sur ce bouton pour redémarrer l'appareil.
3 Entrée HDMI: Se connecter à la source HDMI avec un cable HDMI.
4 Port IR-OUT (Tx): Raccorder le cable IR-OUT (Tx) inclus.

Remarque: S'assurer que l'appareil source a une visibilité directe avec le transmetteur IR.

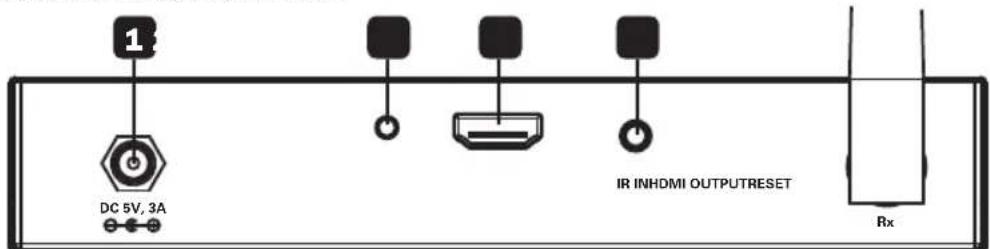

Panneau arrirée Rx HDMI

1 Entrée d'alimentation: Brancher l'alimentation externe incluse
2 Bouton de réinitialisation: Appuyer sur ce bouton pour redémarrer l'appareil.
3 Sortie HDMI : Se connecter à l'écran HDMI avec un cable HDMI.
4 Port IR-IN (Rx): Raccorder le cable IR-IN (Rx) inclus.

Remarque : S'assurer que le contrôle à distance de la source a une visibilité directe avec le récepteur IR.

Installation

Remarques :

1. S'assurer que tout l'équipment à connecter est hors tension avant l'installation.
2. Pour de plusieurs résultats, positionner le transmetteur IR pres de la source HDMI et le recepteur IR pres de l'écran.
3. Si le signal sans fil est obstrué par les murs (en particulier de la brique ou du verre) ou d'autres obstacles, la qualité et la distance du signal seront probablement réduites.

1. Optionnel : Fixer la quincaillerie de montage incluse au transmetteur et au recepteur, puis les monter à l'endetroit désire.

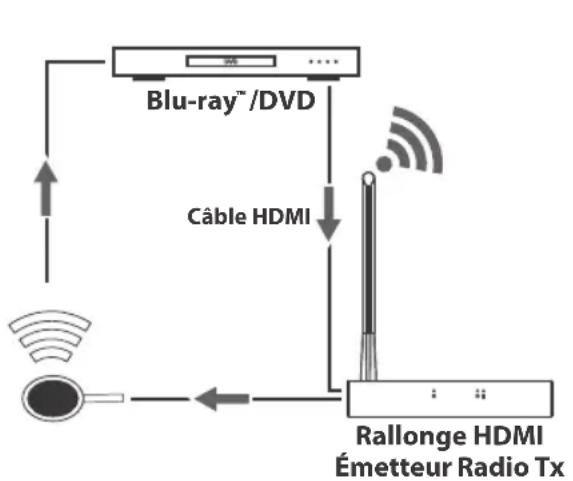

2. Connecter l'appareil source HDMI au port d'entrée HDMI sur le transmetteur en utilisant le cable HDMI, comme les cables HDMI haute vitesse de la série P568 de Tripp Lite.
3. Raccorder le cable IR-OUT (Tx) au port IR-OUT sur le transmetteur.

Remarque: Le cable IR-OUT (Tx)porte la mention IR-OUT dans la partie inférieure de I'ampoule IR. Placer I'ampoule du cable IR-OUT (Tx) dans un endroit ayant une visibilité directe avec l'appareil source HDMI (p. ex. un lecteur Blu-ray).

1. Brancher le bloc d'alimentation externe au transmetteur et le brancher à un parasurtenseur Tripp Lite, à l'onduleur ou à l'unité de distribution de puissance (PDU).

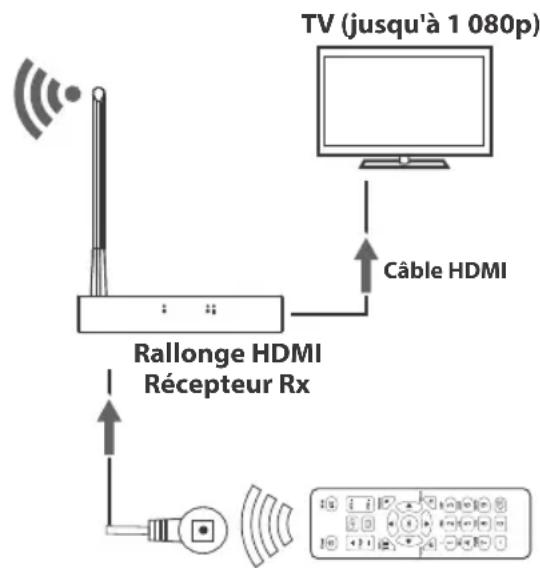

2. Connecter l'écran HDMI au port de sortie HDMI sur le récepteur en utilisant un cable HDMI haute vitesse de série P568.
3. Raccorder la rallonge électrique IR-IN (Rx) au port IR-IN sur le récepteur.

Remarque: Le cable IR-IN (Rx)porte la mention IR-IN dans la partie inférieure de I'ampoule IR. Placer I'ampoule du cable du recepteur IR dans la zone ou la telecommande de l'appareil source sera utilisée.

1. Raccorder l'alimentation externe au récepteur, pour ensuite le brancher dans un parasurtenseur Tripp Lite, un onduleur ou une PDU.
2. Mettre l'équipement connecté sous tension.

Dépannage

S'il n'est pas possible d'obtenir une image acceptable après avoir suivi les instructions d'installation, suivre les conseils de dépannage ci-dessous.

1. La source d'alimentation externe expediée avec le produit est-elle connectée et branchée à une source en bon état de fonctionnement? Pour que le produit fonctionne correctement, le transmetteur et le récepteur doivent être connectés à une source d'alimentation externe et alimentés par celle-ci.
2. L'alimentation de la source HDMI a-t-elle eté mise sous tension avant l'installation? Si non, proceder à un redémarrage.
3. Quelle est la résolution recherche? Voir les sections Caracteristiques du produit et Installation dans le present manuel pour des détails sur la distance et la résolution maximales. S'il n'est pas possible d'obtenir une image acceptable, essayer de réduire la résolution video de l'ordinateur ou d'ajuster le taux de rafraîchissement.
4. Est-ce que l'écran HDMI affiche un message disant « Waiting for Connection » (en attente de connexion)? Le cas échéant, s'assurer que les adaptateurs d'alimentation sont correctement connectés et que les voyants à DEL de tension sont allumés en continu en bleu.
5. Est-ce que l'écran HDMI affiche un message disant « Please Check the TX Input Signal » (veuillez vérifier le signal d'entrée du transmetteur)? S'assurer que le voyant à DEL de connexion du signal HDMI sur le transmetteur est allumé en continu en vert. Si le voyage à DEL n'est pas allumé en continu, raccorder l'appareil source directement à l'écran pour voir si le problème se situe au niveau de la source, de l'écran ou du cable HDMI utilisé.
6. Est-ce que l'écran HDMI transmet une image saccadée? Le cas échéant, voir à ce que le transmetteur et le récepteur se trouvent dans la plage requise, puis appuyer sur le bouton de réinitialisation sur le panneau arrêté du récepteur pour reconnectcer. Si cela ne fonctionne pas, vérifier l'absence de toute perturbation du signal entre le transmetteur et le récepteur.
7. Tester les câbles pour s'assurer qu'ils fonctionnent correctement.
8. Le transmetteur et le récepteur se trouvent-ils dans un endroit où ils sont exposés à des températures élevées? Si le produit surchauffe, il ne fonctionnera pas correctement.

Caracteristiques techniques

Port d'entrée HDMI femelle; 3,5 mm femelle
Port de sortie HDMI femelle; 3,5 mm femelle
Plage de fréquence IR 20 à 60 Hz
Distance de transmission	50 m/165 pi (B126-1A1-WHD1) ou 200 m/650 pi (B126-1A1-WHD2)
Alimentation externe 5 V 3 A
Consummation d'énergie Transmetteur : 8,5 W; récepteur : 6 W
Version HDMI 1.3
Version HDCP 1.2
Résolutions video maximum 1 920 x 1 080/1 080 p @ 60 Hz
Temps moyen sans incident > 30 000 heures
Température de fonctionnement 0° à 40 °C (32° à 104 °F)
Température d'entreposage -20° à 70 °C (-4° à 158 °F)
Humidité 0 à 95 % HR, sans condensation
Dimensions de l'appareil (H x L x P)	195,4 x 137,5 x 30,8 mm/7,69 x 5,41 x 1,21 po
Poids de l'appareil Transmetteur : 5	31 g/1,17 lb; récepteur : 528 g/1,16 lb

Garantie

Garantie limite d'un (1) an

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la presente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous doivent un nombre d'autorisation de return de matériel « RMA ») auprès de TRIPP LITE ou d'un centre de réparation autorisé par TRIPP LITE. Les produits doivent être returnés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été alteré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRESENTES, TRIPP LITE N'EMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTS DES QUALITE COMMERCIALE ET D'ADEQUATION À UN USAGE PARTICULARIER.

Cerains Etats n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÉTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPEÇAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI AYANT ÉTÉ AVISE DE L'EVENTUALité DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union européenne)

En vertu de la directive et des reglements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

D'envoyer l'équipement usage au recyclage pourvu qu'il remplace un équipement équivalent (ela varie selon les pays)
- De returner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile.

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie ou une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintainen de la vie ou affecter de façon majeure sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont sujettes à changement sans préavis.
