Type de produit	Multiprise PDU (Power Distribution Unit) pour montage en bâti
Marque	Tripp Lite
Modèle	PDU1226
Usage prévu	Distribution d'alimentation pour équipements informatiques en rack 19"
Tension nominale	120 V CA, 50/60 Hz
Courant nominal maximal	20 A
Nombre de prises	13 prises NEMA 5-15/20R
Disposition des prises	12 à l'arrière, 1 à l'avant
Longueur du cordon d'alimentation	1,8 m (6 pi)
Type de fiche d'alimentation	NEMA 5-20P
Disjoncteur	1 disjoncteur réarmable de 20 A
Mise à la terre	Patte de mise à la terre avec vis
Montage	Horizontal en rack 19" (1U) ou montage mural sous comptoir
Dimensions (H x L x P)	4,45 x 43,8 x 9,5 cm
Poids approximatif	1,5 kg
Garantie	5 ans
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon sec. Ne pas immerger.
Sécurité	Ne pas utiliser avec des prises non mises à la terre. Éviter l'humidité et les sources de chaleur.

FOIRE AUX QUESTIONS - PDU1226 Tripp Lite

Comment installer le PDU1226 dans un rack 19 pouces ?

Fixez les oreilles de montage fournies avec quatre vis adaptées (non fournies) dans les rails du rack. Le PDU occupe 1U d'espace (4,45 cm).

Puis-je monter le PDU1226 au mur ?

Oui, les oreilles de montage peuvent être réorientées pour une fixation murale ou sous un comptoir. Utilisez des vis adaptées (non fournies) en fonction du support.

Que faire si le disjoncteur se déclenche ?

Débranchez l'équipement excédentaire, laissez refroidir une minute, puis appuyez sur le plongeur du disjoncteur pour le réarmer.

Quel type de prise électrique est nécessaire ?

Le PDU1226 est livré avec un cordon d'alimentation NEMA 5-20P. Il doit être branché sur une prise secteur 120 V, 20 A, avec mise à la terre.

Tous les appareils branchés fonctionnent-ils en même temps ?

Oui, mais le courant total ne doit pas dépasser 20 A. Chaque prise NEMA 5-15/20R délivre jusqu'à 15 A ou 20 A selon la fiche, mais la charge totale est limitée par le disjoncteur.

Le PDU1226 protège-t-il contre les surtensions ?

Non, c'est une multiprise de distribution de base. Elle ne comporte pas de parasurtenseur. Pour une protection contre les surtensions, utilisez un onduleur ou une multiprise avec parasurtenseur.

Puis-je utiliser le PDU1226 avec un cordon d'alimentation plus long ?

Il n'est pas recommandé de remplacer le cordon d'origine, car la sécurité dépend de la section et de la longueur. Utilisez uniquement un cordon de remplacement avec les mêmes caractéristiques.

Comment mettre à la terre le PDU1226 ?

Le PDU dispose d'une patte de mise à la terre avec vis. Reliez-la à une terre fiable via un fil de cuivre afin d'assurer la sécurité en cas de défaut.

Puis-je brancher un adaptateur ou une rallonge ?

Non, n'utilisez pas de rallonges ou d'adaptateurs qui coupent la connexion de mise à la terre. Cela pourrait causer des risques électriques.

Que faire si le cordon d'alimentation est endommagé ?

Le cordon n'est pas remplaçable par l'utilisateur. Contactez Tripp Lite ou un technicien qualifié pour le remplacement ou la réparation.

MODE D'EMPLOI PDU1226 Tripp Lite

Guide de l'utilisateur

Plaquettes

d'alimentation pour

bátipDU

Conçues pour un montage sur des bâtis

de 28,3 cm (19 po)

Numéro de série : AG-IP120V6IPRM, AG-IP120V20RM)

Importantes Consignes 10

de Sécurité

Installation 10

11

Spcifications 11

Garantie 12

English 1

Espanol 5

1111 W. 35th Street, Chicago, IL 60609 USA · triplite.com/support

Copyright 2020 Tripp Lite. Tous droits réservés.

Importants Consignes De Securite

Leprésent guide contient des instructions importantes sur l'installation et l'utilisation appropriées des plaquettes d'alimentation en bâti Tripp Lite.

CONSERVEZ CES INSTRUCTIONS EN LIEU SÜR.

Ne reliez pas votre plaquette d'alimentation à une prise de secteur non mise à la terre. N'utilise pas de rallonges électriques ou d'adaptateurs qui coupent la connexion de mise à la terre. Notre plaquette d'alimentation est concise uniquement pour un usage interieur. Installez-la loin des appareils qui émettent de la chaleur comme les radiateurs ou les registres de chaleur. Ne l'installé pas en présence d'humiidité excessive ou d'autres impuretés conductrices. N'installé jamais de cables électriques pendant un orage.

L'alimentation electrique de chaque dispositif branché sur votre plaquette d'alimentation ne doit pas dépasser l'intensité nominale de la prise de votre plaquette (voir Spécifications). L'alimentation electrique totale de tous les dispositifs branchés sur votre plaquette d'alimentation ne doit pas dépasser la charge nominale maximale de cette dernière (voir Spécifications).

Installation

Installation sur le (:oté d'un bâti (1U)

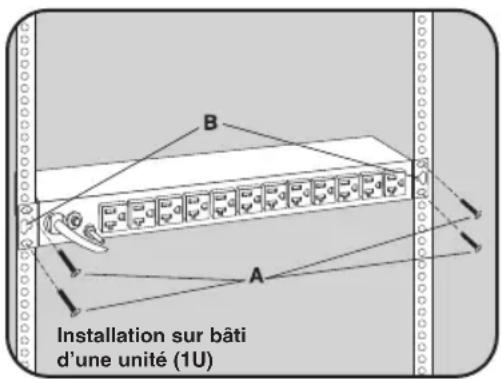

Pour installer l'unité sur un bati : Insérez quatre vis (A) pour bati fournies par l'utilisateur dans les oreilles de montage de l'unité (B) et dans les rails du bati, tel qu'indiqué. L'utilisateur devra déterminer l'adaptation des vis du bati pour soutenir l'appareil avant son installation.

Installation sur le côté d'un bâti (OU)

1. Orientez de nouveau les oreilles de montage :

Devissez les vis (A) qui retiennent les oreilles de montage de l'unité (B) aux côts de l'appareil. Utilisez les vis de l'étape 1 (A) pour relier les oreilles de montage (B) à l'unité, tel qu'indiqué. N'utilisez que les vis fournies par le fabricant ou l'équivalent (No 6-32, 0,6 cm (0,25 po) à tete plate).

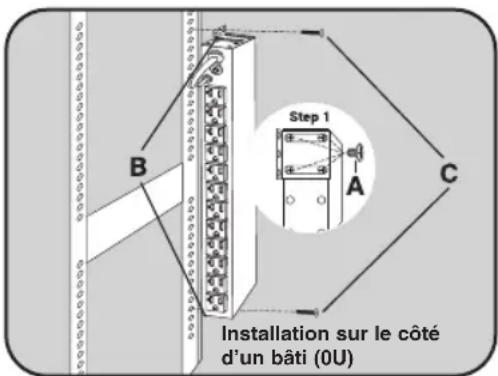

1. Montez l'unité à l'extérieur des rails du bâti :

Insérez quatre vis (C) fournies par l'utilisateur ou des pieces de montage équivalentes dans les oreilles de montage de l'unité (B) et dans le côté du bâti, tel qu'indiqué. L'utilisateur devra déterminer l'adaptation des pieces de montage fournies par l'utilisateur pour soutenir l'ordinateil dans le bâti avant son montage.

Installation

Fixation murale et installation sous un comptoir

Orientez de nouveau les oreilles de montage de l'unité selon les instructions d'installation sur le côte d'un bâti (OU) ci-dessus, puis insérez quatre vis fournies par l'utilisateur ou des pieces de montage équivalentes dans les oreilles de montage de l'unité et dans la surface de fixation. L'utilisateur devra déterminer l'adaptation des pieces de montage fournies par l'utilisateur pour soutenir l'appareil dans le bâti avant son montage.

Caracteristiques

Disjoncteurs

Si l'appeil de courant du matériel branché à votre plaquette d'alimentation excède la charge nominale maximale de votre unité (voir Spécifications) pendant plusieurs secondes, un disjoncteur se déclenchera pour éviter tout dommage. Lorsqu'un disjoncteur se déclenché, son plongeur se soulève. Retirez alors l'équipement excédentaire et laissez le disjoncteur refroidir pendant une minute avant de rabaisser le plongeur et de réarmer le disjoncteur.

Patte de mise à la terre

Utilisez cette vis (pres des bornes de l'unité) pour relier votre plaquette d'alimentation à la terre.

Borne d'entrée (modèle IEC seulement)

Le PDU12IEC n'a aucun cordon d'alimentation. Ce dernier est remplaced par une borne d'entrée IEC320-C20. Pour relier un PDU12IEC à l'alimentation électrique du secteur, utilisez un cordon d'alimentation électrique débrochable fourni par l'utilisateur muni d'une fiche IEC à une extrémité et d'une fiche adaptée à votre prise de secteur sur l'autre.

Specifications

	PDU1215		PDU1220		PDU2430
Tension nominale/fréquence :	120 V/50 ou 60 Hz	120 V/50 ou 60 Hz	120 V/50 ou 60 Hz
Charge nominale maximale (ampères):	15 ampères	20 ampères	24 ampères
Borres de courant alternatif :	13 x NEMA 5-15R	13 x NEMA 5-15/20R	24 x NEMA 5-15R
(12 arriere / 1 avant)	(12 arriere / 1 avant)	(12 arriere / 12 avant)
Cordon d'alimentation en courant	4,57 m (15 pi)		4,57 m (15 pi)		4,57 m (15 pi)
alternatif :	avec prise NEMA 5-15P		avec prise NEMA 5-20P		avec prise NEMA 5-30P
Disjoncteurs à réarmement :	15 ampères	20 ampères	2 x 15 ampères
Dimensions
(H x L x P en pouces (en in)):	1¾ × 17¼ × 3¾		1¾ × 17¼ × 3¾		1¾ × 17¼ × 3¾
	PDU121506		PDU1226		PDU1220T6
Tension nominale/fréquence :	120 V/50 ou 60 Hz		120 V/50 ou 60 Hz		120 V/50 ou 60 Hz
Charge nominale maximale (ampères):	15 ampères	20 ampères	20 ampères
Borres de courant alternatif :	13 x NEMA 5-15R	13 x NEMA 5-15/20R	13 x NEMA 5-15/20R		13 x NEMA 5-15/20R
disjoncteurs à réarmement :	(12 arriere / 1 avant)	(12 arriere / 1 avant)	(12 arriere / 1 avant)		(12 arriere / 1 avant)
Cordon d'alimentation en courant	1,8 m (6 pi)		1,8 m (6 pi)		1,8 m (6 pi)
alternatif :	avec prise NEMA 5-15P		avec prise NEMA 5-20P		avec prise NEMA L5-20P
Disjoncteurs à réarmement :	15 ampères	20 ampères	20 ampères
Dimensions
(H x L x P en pouces (en in)):	1¾ × 17¼ × 3¾		1¾ × 17¼ × 3¾		1¾ × 17¼ × 3¾
	PDU12IEC				PDU1220T
Tension nominale/fréquence :	De 100 V à 240 V/50 ou 60 Hz				120 V/50 ou 60 Hz
Charge nominale maximale (ampères) :	15 ampères pour 100 à 120 V ou				20 ampères
disjoncteurs à réarmement :	4 x IEC-C13 (avant), (12 arriere / 1 avant)				13 x NEMA L5-15/20R
Borres de courant alternatif :	8 x IEC-C13 / 2 x IEC-c19 (arriere)
disjoncteurs à réarmement :	N/A (IEC320-C20 inlet)				4,57 m (15 pi)
Dimensions
(H x L x P en pouces (en in)) :	1¾ × 17¼ × 3¾				1¾ × 17¼ × 3¾

Garantie

Le vendeur garantit que ce produit, s'il est utilisé selon toutes les directives applicables, est exempt de defaults d'origine de matériel et de main-d'oeuvre pour une période de 5 ans (à l'exception des batteries interne du système UPS hors des É. U. et du Canada, 1 an) à partir de la date initiale d'achat. Si le produit s'avéré défectueux en matériel ou en main-d'oeuvre durant cette période, le vendeur réparera ou replacera le produit à sa déscription. Vous pouvez obtaining un service selon cette garantie seulement en livrant ou en expédiant le produit (avec les frais d'expédition et de livraison prépayés) à : Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA. Le vendeur paierai les frais d'expédition de retard. Visitez triplite.com/support avant d'envoyer un équipement pour réparations.

LA PRESENTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UN ACCIDENT, D'UNE MAUVAISE UTILISATION, D'UNE UTILISATION IMPROPRE OU D'UNE NÉGLIGENCE. LE VENDEUR NE DONNE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT PRÉVUE AUX PRESENTES. SAUF DANS LA MESURE OU LA LOI APPLICABLE L'INTERDIT, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU DE BON FONCTIONNEMENT, SONT LIMITÉES, EN DUREE, À LA PÉRIODE DE GARANTIE SUSMENTIONNÉE ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS LES DOMMAGES ACCESSOIRÉS ET INDIRECTS. (Puisque certains États et provinces n'autorisent pas les limites quant à la durée d'une garantie tacite ni ne permettent l'exclusion ou la limitation des dommages accessoires ou indirects, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur. La présente garantie vous accorde certains droits particuliers reconns par la loi; d'autres droits peuvent aussi s'appliquer en fonction de votre région).

AVERTISSEMENT : L'utilisateur individuel devrait s'assurer de déterminer avant utilisation si cet apparéil est approprié, ajusté ou sécuritaire pour l'utilisation prévu. Puisque les utilisations individuelles sont sujéttes à d'importantes variations, le fabricant ne fait aucune déclaration ni n'émet aucune garantie de qualité commerciale ou d'adaptation à une utilisation particulière pour cet apparéil.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légarement des photos et des illustrations.
