MODE D'EMPLOI BX5 Carbon M-AUDIO

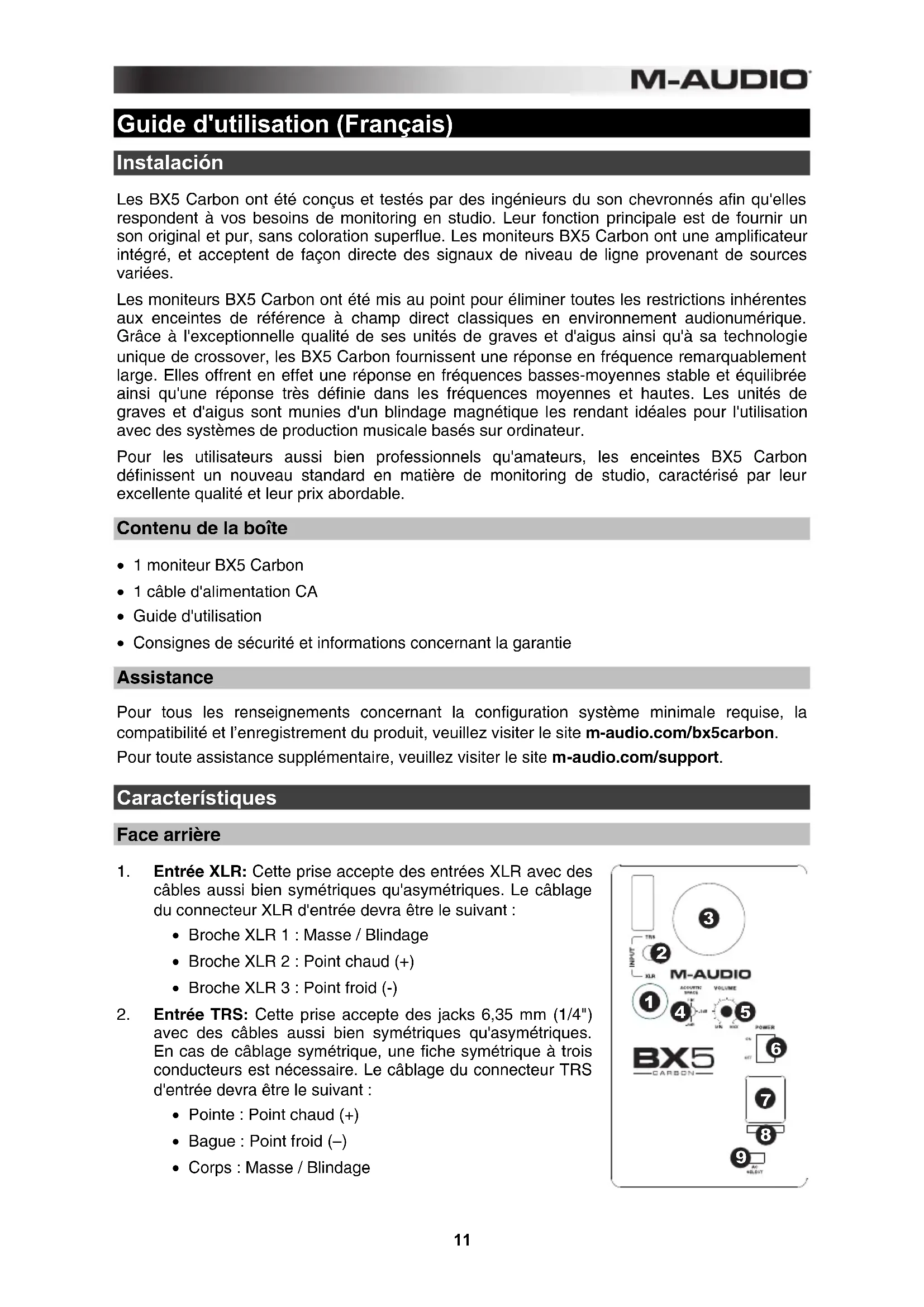

DEL SONIDO DE LOS BX5 Carbon.11 Guide d'utilisation (Français) Instalación Les BX5 Carbon ont été conçus et testés par des ingénieurs du son chevronnés afin qu'elles respondent à vos besoins de monitoring en studio. Leur fonction principale est de fournir un son original et pur, sans coloration superflue. Les moniteurs BX5 Carbon ont une amplificateur intégré, et acceptent de façon directe des signaux de niveau de ligne provenant de sources variées. Les moniteurs BX5 Carbon ont été mis au point pour éliminer toutes les restrictions inhérentes aux enceintes de référence à champ direct classiques en environnement audionumérique. Grâce à l'exceptionnelle qualité de ses unités de graves et d'aigus ainsi qu'à sa technologie unique de crossover, les BX5 Carbon fournissent une réponse en fréquence remarquablement large. Elles offrent en effet une réponse en fréquences basses-moyennes stable et équilibrée ainsi qu'une réponse très définie dans les fréquences moyennes et hautes. Les unités de graves et d'aigus sont munies d'un blindage magnétique les rendant idéales pour l'utilisation avec des systèmes de production musicale basés sur ordinateur. Pour les utilisateurs aussi bien professionnels qu'amateurs, les enceintes BX5 Carbon définissent un nouveau standard en matière de monitoring de studio, caractérisé par leur excellente qualité et leur prix abordable.

• 1 moniteur BX5 Carbon

• 1 câble d'alimentation CA

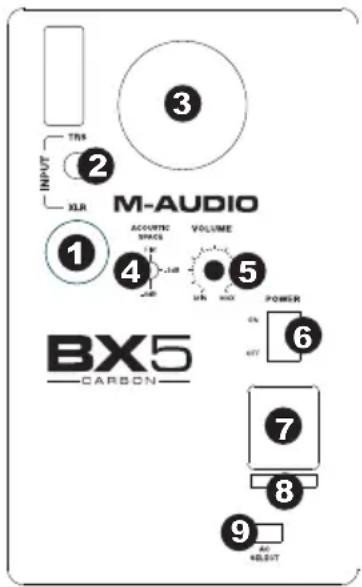

• Consignes de sécurité et informations concernant la garantie Assistance Pour tous les renseignements concernant la configuration système minimale requise, la compatibilité et l’enregistrement du produit, veuillez visiter le site m-audio.com/bx5carbon. Pour toute assistance supplémentaire, veuillez visiter le site m-audio.com/support. Característiques Face arrière

1. Entrée XLR: Cette prise accepte des entrées XLR avec des

câbles aussi bien symétriques qu'asymétriques. Le câblage du connecteur XLR d'entrée devra être le suivant :

• Broche XLR 1 : Masse / Blindage

• Broche XLR 2 : Point chaud (+)

• Broche XLR 3 : Point froid (-)

2. Entrée TRS: Cette prise accepte des jacks 6,35 mm (1/4")

avec des câbles aussi bien symétriques qu'asymétriques. En cas de câblage symétrique, une fiche symétrique à trois conducteurs est nécessaire. Le câblage du connecteur TRS d'entrée devra être le suivant :

La connexion asymétrique peut être réalisé avec des connecteurs à deux ou trois conducteurs (TS ou TRS). Les fiches TS à deux conducteurs connectent automatiquement le signal négatif à la masse tandis que les fiches symétriques à trois conducteurs câblées de façon asymétrique offrent la possibilité de laisser ouvert le signal négatif ou de le connecter à la masse. Nous vous recommandons de connecter à la masse le signal négatif non utilisée. Pour ce faire il suffit de relier la bague (signal négatif) au corps (masse) du connecteur TRS. L'entrée TRS est ajoutée à l'entrée XLR par un amplificateur d'entrée symétrique, permettant ainsi l'utilisation simultanée de deux entrées. Les spécifications d'entrée s'appliquent aux deux entrées.

3. Port de sous-fréquences: Cet évent contribue à la reproduction des très basses

fréquences en déchargeant les fréquences inférieures à 60 Hz et en agissant comme mécanisme de refroidissement afin d'éviter la surchauffe. Cet évent ne doit pas être obstrué.

4. Acoustic spazio interrupteur: Vos moniteurs BX5 devraient idéalement être placés à au

moins un pied du mur, du plafond ou de toute autre grande surface plane la plus proche. Dans le monde réel, c'est peut-être peu pratique en raison du manque d'espace dans votre studio. Pour cette raison, les moniteurs BX5 disposent d'un interrupteur de acoustic spazio interrupteur. Cet interrupteur compense pour le placement près de murs. Conseil: Assurez-vous d’avoir au moins 3 po d’espace entre l’arrière du caisson haut- parleur et le mur pour permettre à la sortie arrière de « respirer » correctement. Placer le haut-parleur à moins de 3 po pourrait affecter la réponse basse fréquence.

5. Contrôle de volume: Utilisez la commande de volume pour régler le niveau de pression

sonore des moniteurs BX5 Carbon.

6. Interrupteur d'alimentation: Ce commutateur met le moniteur sous et hors tension.

7. Prise d'alimentation: Permet la connexion d'un câble d'alimentation triphasé.

8. Porte-fusible: Contient le fusible externe principal.

9. Interrupteur de selection de la tension: Deux positions sont disponibles : 115VCA et

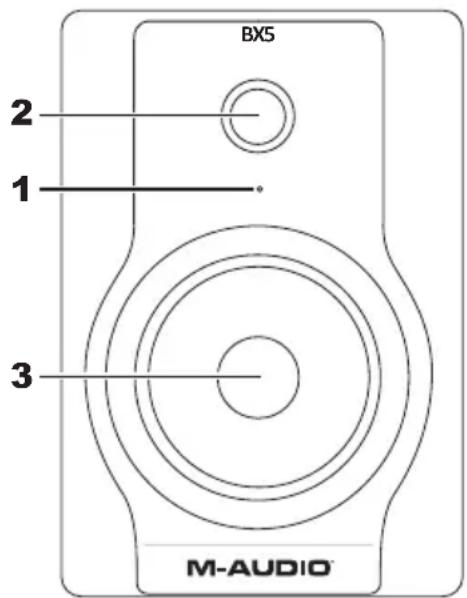

230VCA. Elles doivent être sélectionnées en fonction de la tension de secteur du lieu où les enceintes sont utilisées. Si vous vous trouvez aux Etats-Unis, placez l'interrupteur en position 115V; dans la plupart des pays européens vous devrez sélectionner la position 230V. Face avant Sur la face avant figure le voyant d'alimentation indiquant si les enceintes (c'est-à-dire leur amplificateur) sont allumées ou éteintes.

1. LED d'alimentation

2. Driver de fréquences hautes (tweeter)

3. Driver de fréquences de basses (woofer)

Installation Pour que les performances des moniteurs BX5 Carbon soient optimales, veuillez lire attentivement ce qui suit avant de procéder à leur installation. Précautions à prendre

• Manipulation : Veillez à ne pas tenir les moniteurs par les cônes. Les moniteurs BX5 Carbon étant emballés de façon très serrée, retirez-les de la boîte avec précaution. Afin d'éviter que les moniteurs ne soit endommagés, tenez-les toujours par les deux côtés lorsque vous les retirez de la boîte. Même lorsque les moniteurs ont déjà été sortis de la boîte, évitez de toucher leurs cônes. Ceci pourrait les abîmer.

• Alimentation correcte : Les BX5 Carbon intégrant leur propre amplificateur, ils doivent être connectés à une prise de courant à l'aide des câbles d'alimentation CA fournis. Avant de les relier au secteur, veuillez vous assurer que l'interrupteur de sélection de tension situé sur la face arrière des moniteurs est réglé sur la position appropriée (comme indiqué plus haut dans ce manuel dans la liste des caractéristiques de la face arrière). ATTENTION! Un mauvais réglage de l'interrupteur de sélection de tension peut donner lieu à des situations dangereuses et/ou provoquer des dommages au niveau des composants des moniteurs. Ces situations et ces dommages ne sont pas couverts par la garantie des moniteurs.

• Connexions : Vous pouvez connecter soit un câble symétrique XLR, soit un câble symétrique/asymétrique TRS pour relier l'entrée de chaque BX5 Carbon aux sorties correspondantes d'un préamplificateur, d'un ordinateur ou d'une console. Pour les connexions aux entrées, nous vous recommandons d'utiliser des câbles symétriques ou asymétriques haute qualité. Avant d'effectuer les connexions nécessaires, mettez TOUJOURS les moniteurs BX5 Carbon hors tension et réduisez leur volume au minimum. Configuration La configuration et le positionnement de vos moniteurs BX5 Carbon sur des pieds, ou le bureau de votre station de travail peut affecter les performances des haut-parleurs. Suivez les conseils suivants pour obtenir les meilleures performances avec vos moniteurs BX5 Carbon. Conseil : Si possible, placez vos moniteurs BX5 Carbon sur des supports au lieu de les situer sur votre bureau. Les bureaux ont tendance à résonner aux basses fréquences et peuvent affecter la réponse des basses de vos moniteurs. Si les supports de moniteurs ne sont pas possibles en raison de l’espace et que vous remarquez des problèmes de basses, essayez de situer les moniteurs sur des coussinets isolants pour délier acoustiquement les moniteurs du bureau. Connexion XLR symétrique Assurez-vous que l'interrupteur d'alimentation de l'enceinte BX5 Carbon est en position "éteint" et que la commande de volume est réglée au minimum. Connectez l'extrémité mâle d'un câble XLR symétrique à l'entrée symétriqu du moniteur BX5 Carbon (référez-vous au schéma suivant pour plus de renseignements à propos de la connexion symétrique). Connexion TRS symétrique/asymétrique Assurez-vous que l'interrupteur d'alimentation de l'enceinte BX5 Carbon est en position "éteint" et que la commande de volume est réglée au minimum. Connectez un câble TRS symétrique ou TS asymétrique à l'entrée TRS du moniteur BX5 Carbon (référez-vous au schéma suivant pour plus de renseignements à propos de la connexion TRS). Connexion aux sorties d'un préamplificateur ou d'un ordinateur Avant d'effectuer la connexion, assurez-vous que l'alimentation des dispositifs de sortie est coupée. Branchez un câble symétrique XLR, un câble TRS symétrique, ou encore un câble TS asymétrique aux connecteurs de sortie d'un préamplificateur, d'un ordinateur ou d'une console.14 Placement des enceintes Le placement des enceintes joue un rôle très important dans le monitoring de haute précision. Pour que les performances des BX5 Carbon soient optimales, un environnement d'écoute approprié et une disposition correcte des moniteurs sont indispensables. Veuillez vous référer à ce qui suit pour placer correctement vos BX5 Carbon.

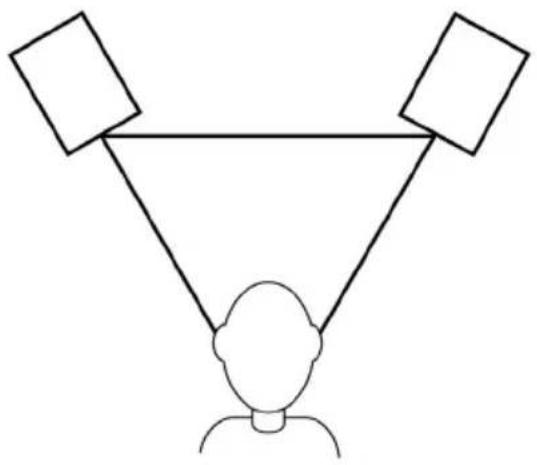

1. Les deux unités et l'auditeur devraient en

principe être placés de manière à former un triangle équilatéral. Référez-vous au schéma suivant :

2. Positionnez les enceintes de manière à ce que

le haut des woofers soit au même niveau que vos oreilles dans un environnement d'écoute normal. Référez-vous au schéma suivant :
