Caractéristiques techniques	Détails
Modèle	DELL PowerEdge 1850
Type de serveur	Serveur rack 1U
Processeur	Intel Xeon (jusqu'à 2 processeurs)
RAM	Jusqu'à 32 Go DDR2 ECC
Stockage	Supporte jusqu'à 4 disques durs SCSI ou SATA
Contrôleur RAID	RAID 0, 1, 5, 10
Ports réseau	2 ports Ethernet 10/100/1000 Mbps
Alimentation	Alimentation redondante 750W
Dimensions	43,2 x 48,3 x 4,4 cm
Poids	Environ 15 kg
Utilisation	Idéal pour les petites et moyennes entreprises, applications de virtualisation
Maintenance	Accès facile aux composants internes, documentation disponible pour les réparations
Sécurité	Fonctionnalités de sécurité intégrées, telles que le contrôle d'accès et le chiffrement des données
Informations générales	Vérifier la compatibilité des composants avant l'achat, support technique DELL disponible

FOIRE AUX QUESTIONS - PowerEdge 1850 DELL

Comment redémarrer le serveur DELL PowerEdge 1850 ?

Pour redémarrer le serveur, appuyez sur le bouton d'alimentation situé à l'avant de l'unité. Si le serveur ne répond pas, vous pouvez le forcer à s'éteindre en maintenant le bouton d'alimentation enfoncé pendant environ 5 secondes, puis appuyez de nouveau pour le rallumer.

Comment vérifier l'état des composants matériels du serveur ?

Vous pouvez vérifier l'état des composants matériels en accédant à l'utilitaire de configuration du BIOS lors du démarrage du serveur. Appuyez sur la touche F2 pour entrer dans le BIOS et consultez les sections relatives à l'état du matériel.

Que faire si le serveur ne démarre pas ?

Si le serveur ne démarre pas, vérifiez d'abord les connexions d'alimentation. Assurez-vous que tous les câbles sont correctement branchés. Ensuite, écoutez les bips de diagnostic qui peuvent indiquer un problème matériel. Consultez le manuel pour interpréter les codes de bips.

Comment réinitialiser le mot de passe d'administrateur du serveur ?

Pour réinitialiser le mot de passe d'administrateur, redémarrez le serveur et accédez à l'utilitaire de configuration du BIOS en appuyant sur F2. Dans le menu, recherchez l'option pour réinitialiser ou changer le mot de passe.

Comment mettre à jour le firmware du serveur DELL PowerEdge 1850 ?

Pour mettre à jour le firmware, téléchargez le dernier fichier de mise à jour à partir du site Web de DELL. Ensuite, utilisez l'outil de mise à jour du firmware fourni par DELL pour appliquer la mise à jour, ou effectuez-la via un environnement de démarrage si nécessaire.

Que faire si le serveur surchauffe ?

Vérifiez que les ventilateurs fonctionnent correctement et qu'il n'y a pas de poussière obstruant les grilles d'aération. Assurez-vous également que le serveur est dans un environnement frais et bien ventilé. Si le problème persiste, envisagez de remplacer les ventilateurs défectueux.

Comment ajouter de la mémoire RAM au serveur DELL PowerEdge 1850 ?

Pour ajouter de la mémoire RAM, éteignez le serveur et débranchez-le. Ouvrez le boîtier et insérez les modules de RAM dans les emplacements disponibles en suivant les instructions du manuel. Refermez le boîtier, rebranchez et démarrez le serveur.

Que faire si le disque dur du serveur échoue ?

Si un disque dur échoue, remplacez-le par un disque de rechange compatible. Assurez-vous que le nouveau disque est correctement inséré dans le bon emplacement. Ensuite, utilisez l'outil de gestion de disque pour reconstruire le RAID si nécessaire.

Comment accéder à la console de gestion à distance ?

Pour accéder à la console de gestion à distance, assurez-vous que le module de gestion est correctement configuré et connecté au réseau. Utilisez un navigateur Web pour accéder à l'adresse IP du module et connectez-vous avec vos identifiants administratifs.

Quel type de système d'exploitation est compatible avec le serveur DELL PowerEdge 1850 ?

Le DELL PowerEdge 1850 est compatible avec plusieurs systèmes d'exploitation, y compris Windows Server, Linux (comme Red Hat et Ubuntu), et VMware ESXi. Vérifiez les spécifications pour plus de détails sur les versions prises en charge.

MODE D'EMPLOI PowerEdge 1850 DELL

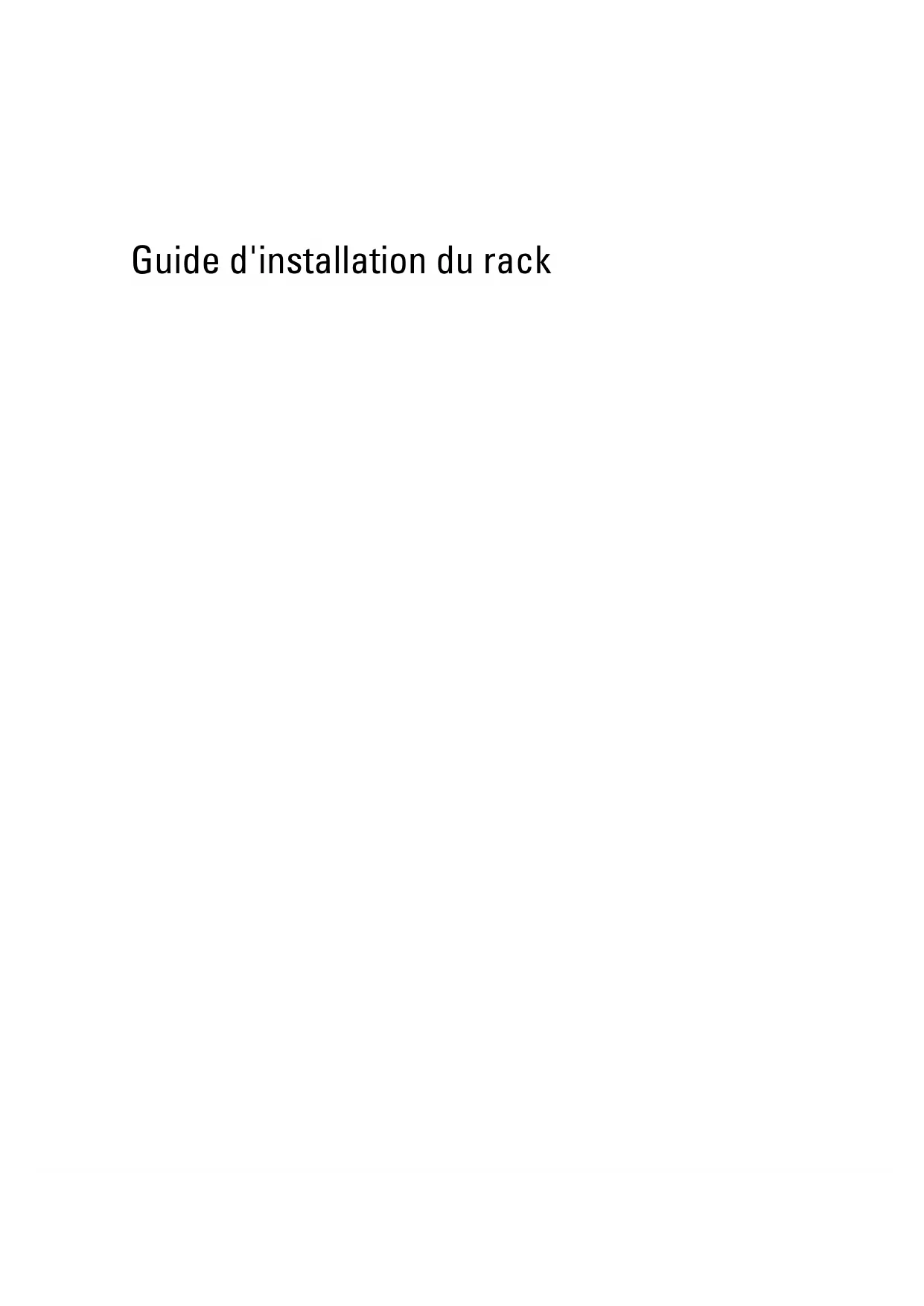

Guide d'installation du rack

Guide d'installation du rack

Remarques, vis et précautions

REMARQUE: une REMARQUE indique des informations importantes qui peuvent vous aider a mieux utiliser vos ordinateur.
AVIS: un AVIS vous avertit d'un risque de dommage matériel ou de perte de données et vous indique comment éviter le problème.
PRECAUTION: une PRECAUTION indique un risque potentiel d'endommagement du matériel, de blessure corporelle ou de mort.

Les informations continues dans ce document peuvent être modifiées sans préavis. © 2004 Dell Inc. Tous droits réservés.

La reproduction de ce document de quclque maniere que ce soit sans l'autorisation ecrite de Dell Inc. est strictement interdite.

Les marques utilisées dans ce document : VersaRails et RapidRails sont des marques de Dell Inc. Microsoft et Windows sont des marques déposées de Microsoft Corporation.

Tous les autres noms de marques et marques commerciales utilisés dans ce document sc rapporent aux sociétés propriétaires des marques et des noms de ces produits. Dell Inc. decline tout interet dans l'utilisation des marques déposées et des noms de marques ne lui appartenant pas.

Sommaire

Consignes de sécurité 2-5

SECURITE: Montage en rack des systèmes. 2-5

Instructions d'installation 2-6

Avant de commencer 2-6

Informations importantes sur la sécurité 2-7

Spcifications de rack requises pour les rails VersaRails 2-7

Installation dans un rack à quatre montants 2-7

Pieds stabilisateurs du rack 2-7

Outils et fournitures recommendés. 2-7

Contenu du kit du rack RapidRails 2-8

Contenu du kit du rack VersaRails 2-8

Taches d'installation 2-9

Retrait des portes du rack 2-10

Marquagedurack 2-10

Installation des rails de montage dans le rack 2-12

Installation du système dans le rack 2-14

Installation des fixe-cables détachables 2-15

Retrait du système du rack. 2-16

Remise en place des portes du rack 2-16

Installation dans un rack à deux montants 2-16

Outils et fournitures recommendés. 2-17

Contenu du kit de rack. 2-17

Taches d'installation 2-18

Marquagedurack 2-18

Installation des rails de montage. 2-20

Installation du système dans le rack 2-24

Installation des fixe-cables détachables 2-24

Index 2-25

Figures

Figure 2-1. Contenu du kit du rack RapidRails 2-8
Figure 2-2. Contenu du kit du rack VersaRails 2-9
Figure 2-3. Unité de rack 2-10
Figure 2-4. Marquage des rails verticaux 2-11
Figure 2-5. Installation des rails de montage RapidRails 2-12
Figure 2-6. Installation des rails de montage VersaRails 2-13
Figure 2-7. Installation du système dans le rack 2-14
Figure 2-8. Installation des fixe-cables détachables 2-15

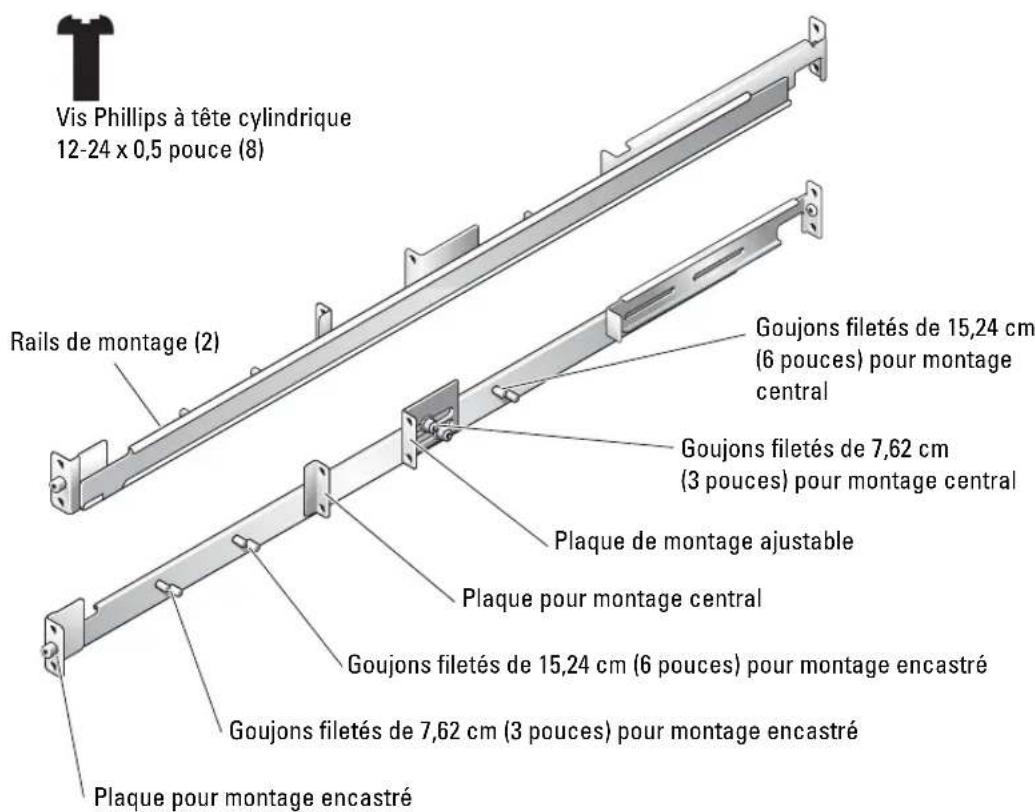

Figure 2-9. Composants du kit de rack à deux montants 2-17
Figure 2-10. Espacement des trous sur un rack universel à 2 montants et chassin ouvert 2-18
Figure 2-11. Espacement large des trous sur un rack à 2 montants avec chassin ouvert 2-19

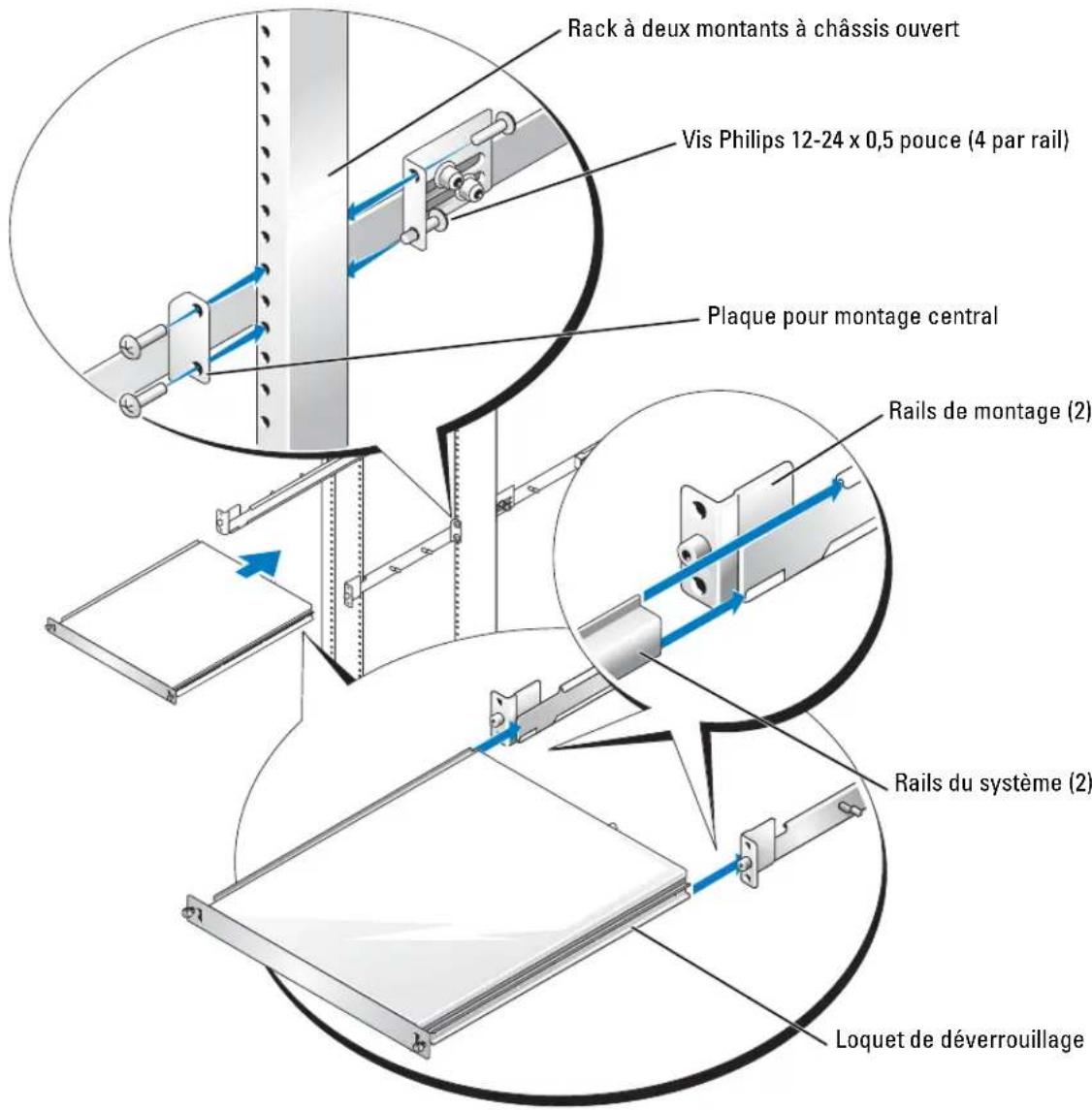

Figure 2-12. Installation des rails de montage pour une configuration à montage central 2-21
Figure 2-13. Configuration de la plaque de montage ajustable pour une installation encastrée 2-22

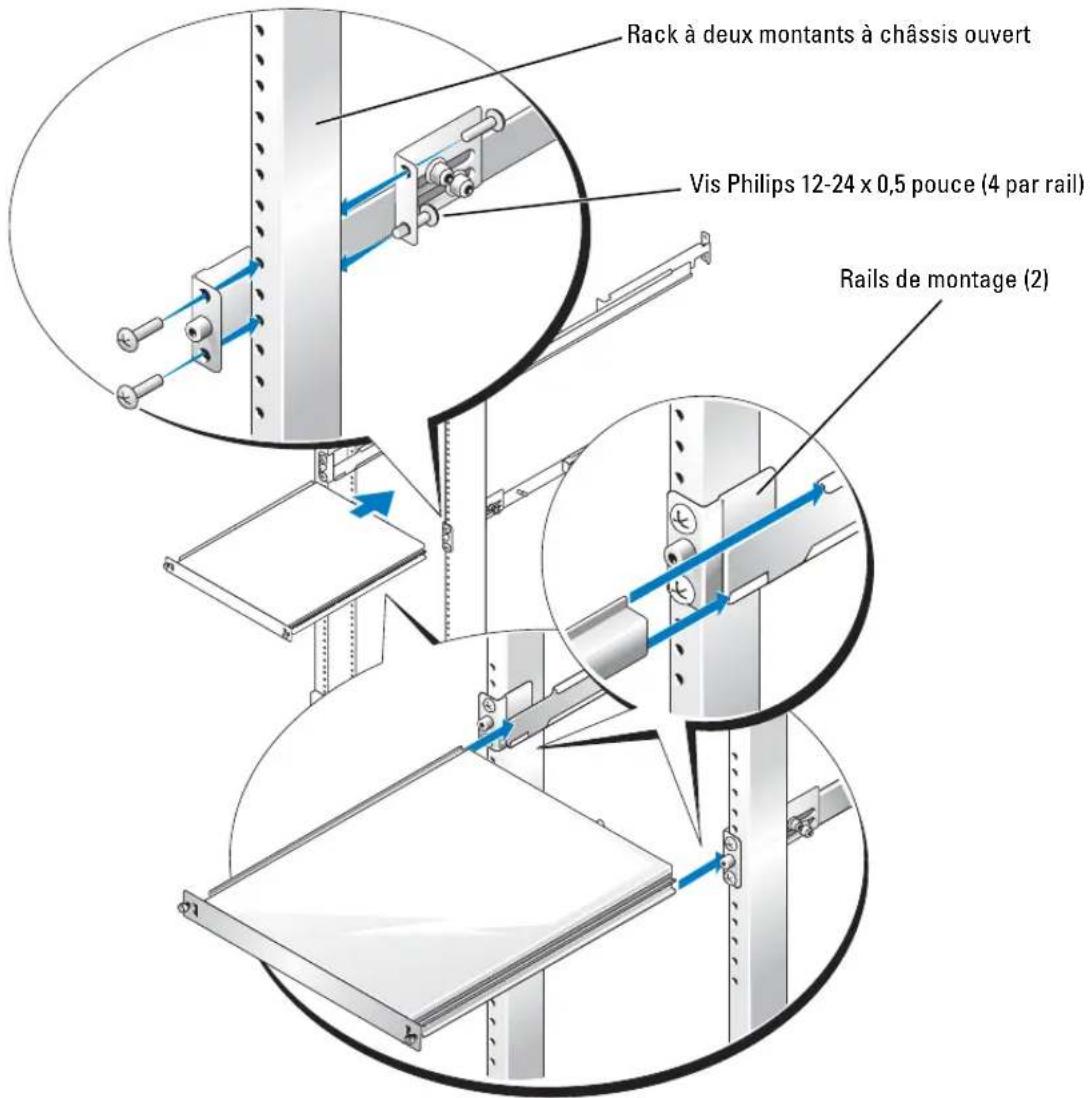

Figure 2-14. Installation des rails de montage pour une configuration à montage encastré 2-23

Consignes de sécurité

Respectez les consignes de sécurité de cc guide pour assurer toute sécurité personnelle et pour contribuer à protéger toute système et toute environnement de travail de dommages potentiels. Pour obtaining des informations complètes sur la sécurité, reportez-vous au Guide d'informations sur le produit.

SECURITE: Montage en rack des systèmes

Pour la stabilité du rack et pour votre sécurité, respectez les précautions suivantes. Les systèmes montés dans un rack sont également appclés des composants. Lc terme "composant" fait donc reference à un système mais aussi aux différents périhériques ou matériels associés.

PRECAUTION: l'installation de systèmes dans un rack non équipe de stabilisateurs avant et lateraux peut provoquer son basculement, et entraîner des blessures. C'est pourquoi il faut toujours installer les stabilisateurs avant d'installer les composants du rack.

PRECAUTION : après avoir installé les composants dans un rack, ne faites jamais coulisser hors du rack plus d'un composant à la fois. Le poids de plusieurs composants sortis du rack risquerait de le faire basculer et de blesser quelqu'un gravement.

REMARQUE: la sécurité de votre système est certifiée en tant qu'une autonome comme en composant d'un rack, monté à l'aide du kit client pour rack, du moment que l'armoire et le kit ont été conçus pour toute système. L'installation de cette système et du kit de rack dans une autre armoire n'a été approuvée par chaque organisme de sécurité. Il vous incombe de vérifier que la conformité de la combinaison finale de cette système et d'un rack a été certifiée par un organisme local de sécurité. Le constructeur dénie toute responsabilité et garantie pour les combinaisons de ce genre.

• Les kits de montage en rack doivent être installés dans un rack certifié, par un technicien de maintenance qualifié. Si vous installez le kit dans un autre rack, assurç-vous qu'il réponde aux caractéristiques requisés.
• Avant de travailler sur le rack, vérifie que les pieds stabilisateurs sont fixés au rack, qu'ils touchent le sol et que tout le poids du rack repose sur le sol. Avant d'intervenir sur un rack isolé, installez d'abord les pieds stabilisateurs avant et lateraux. Pour plusieurs racks associés, installez les pieds stabilisateurs avant.
• Remplissez toujours le rack en partant du bas, avec les éléments les plus lourds en premier.
  Assurcz-vous que le rack est d'aplomb et stable avant dc tirer un composant hors dc son compartment.

• Faites attention lorsque vous appuyez sur les loquets de déverrouillage des rails et que vous faites glisser un composant dans ou hors d'un rack, car vous risquiez de vous pincer les doigts dans les glissières.

• Une fois le composant inséré, étendez avec précaution le rail en position de verrouillage, puis faitcs glisscr le composant dans le rack.

• Ne surchargez pas le circuit d'alimentation secteur du rack. La consommation totale du rack ne doit pas dépasser 80% de la capacité du circuit.
  Assurez-vous que les composants du rack sont correctement ventilés.
• Nc montez pas sur un composant lorsqu vous intervencz sur d'autres composants du rack.

Instructions d'installation

Ce guide d'installation contient des instructions s'adressant à des techniciens de maintenance qualifiés et explique commentinstaller un ou plusieurs systèmes dans un rack à chassis ouvert ou une armoire rack. Les rails RapidRails™ peuvent être installés sans outils dans toutes les armoires rack du fabricant du système; les rails VersaRails™ peuvent être installés dans la plupart des armoires rack conformés aux standards. Les procédures d'installation des kits de rack RapidRails et VersaRails sont les mêmes. Un kit de rack est nécessaire pour chaque système devant être installé dans l'armoire rack.

Ce guide comprend les procédures relatives aux kits de rack suivants :

• Kit RapidRails dans une armoire rack à quatre montants
• Kit VersaRails dans une armoire rack à quatre montants
  Kit a deux montants (installe dans unc configuration a montage central ou a encastrement)

Avant de commencer

Avant de commencer à installerer votre système dans le rack, lisez la section "Consignes de sécurité" au début de ce document, ainsi que les instructions de sécurité du Guide d'informations sur le produit.

PRECAUTION : lorsque vous installez plusieurs systèmes dans un rack, effectuez toutes les procédures s'appliquant au système en cours avant d'essayer d'installer le système suivant.

PRECAUTION : les armoires rack peuvent être extrémement lourdes, mais se déplacent assez facilement sur leurs roulettes. Et elles n'ont pas de freins. Procedez par conséquent avec la plus grande prudence pour déplacer l'armoire rack. Rentrez ses pieds de mise à niveau lorsque vous la changez d'emplacement. Evitez de la déplacer le long de rampes ou de plans inclinés trop longs ou trop abrupts, sur lesquels l'armoire pourrait vous échapper. Ressortez les pieds de nivellement lorsqu'il est nécessaire de soutenir l'armoire ou pour lui éviter de glisser sur ses roulettes.

REMARQUE: pour savoir comment installer le système lui-même, reportez-vous à la section "Installation du système dans le rack".

Informations importantes sur la sécurité

Observe les précautions de sécurité décrites dans les sous-sections suivantes lors de l'installation de votre système dans le rack.

PRECAUTION : vous doivent respecter à la dette les procédures de ce document afin de garantir votre propre protection ainsi que celle d'autrui. Notre système peut être très lourd et volumineux. Une préparation et une planification nécessite sont donc importantes afin d'éviter tout risque de blessure pour vous-même ou autreui. Ces précautions prenent d'autant plus d'importance au fur et à mesure que le rack est rempli, de bas en haut.

PRECAUTION: n'installez pas de composants de kit de rack prévus pour un autre système. Utilisez uniquement le kit de rack de votre système. Si vous employez le kit d'un autre système, vous risquez d'endommager le système et d'exposer autreui et vous-même à des risques de blessures.

Spécifications de rack requises pour les rails VersaRails

AVIS: le kit de rack VersaRails est prévu pour être installé par des techniciens de maintenance qualifiés dans un rack conforme aux specifications des organismes suivants : American National Standards Institute (ANSI)/Electronic Industries Association (EIA) standard ANSI/EIA-310-D-92, International Electrotechnical Commission (IEC) 297 et Deutsche Industrie Norm (DIN) 41494. Un kit de rack est nécessaire pour chaque système installé dans le rack.

Installation dans un rack à quatre montants

Avant de commencer l'installation, lisez soigneusement la procEDURE, en entier.

Pieds stabilisateurs du rack

PRECAUTION: si vous installez des systèmes dans un rack sans fixer les pieds stabilisateurs avant et lateraux au sol, le rack peut basculer et entraîner dans certaines situations un risque de blessures C'est pourquoi il faut toujours installer les pieds stabilisateurs avant d'installer les composants dans le rack.

Les pieds stabilisateurs évient au rack de basculer. Consultez la documentation fournie avec l'armoire rack pour savoir comment installer et fixer les pieds stabilisateurs.

Outils et fournitures recommendés

Vouavesbesoindesfournituresetdesoutilssuivants pourinstallerle systemedansunearmoirackaquatre montants:

Tourncvis Phillips n^2
- Une bande protectrice adhesive ou un stylo feetre pour marquer les trous de montage à utiliser

Contenu du kit du rack RapidRails

• Une paire de rails de montage RapidRails

• Deux fixe-cables détachables (non représentés sur la figure 2-1)

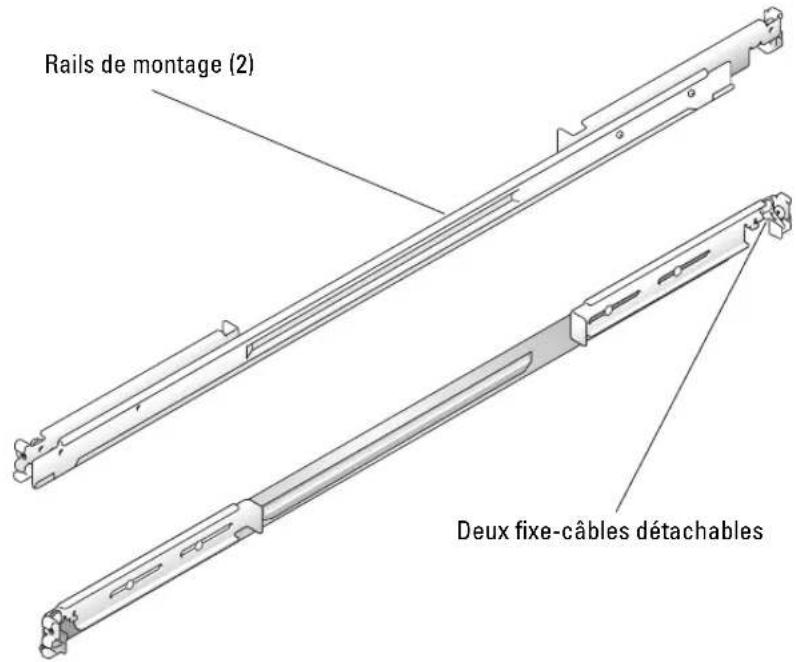

Figure 2-1. Contenu du kit du rack RapidRails

Contenu du kit du rack VersaRails

• Une paire de rails de montage VersaRails
• Vis à copaulement Phillips 10-32 x 0,5 poucc (8)
• Deux fixe-cables détachables (non représentés sur la figure 2-2)

REMARQUE: les vis au pas non métrique décrites dans les illustrations et dans les étapes des procédures sont identifiées par la taille et le nombre de filets par pouce. Par exemple, une vis à tête Phillips n° 10 avec 32 filets par pouce est désignée par l'appellation vis 10-32.

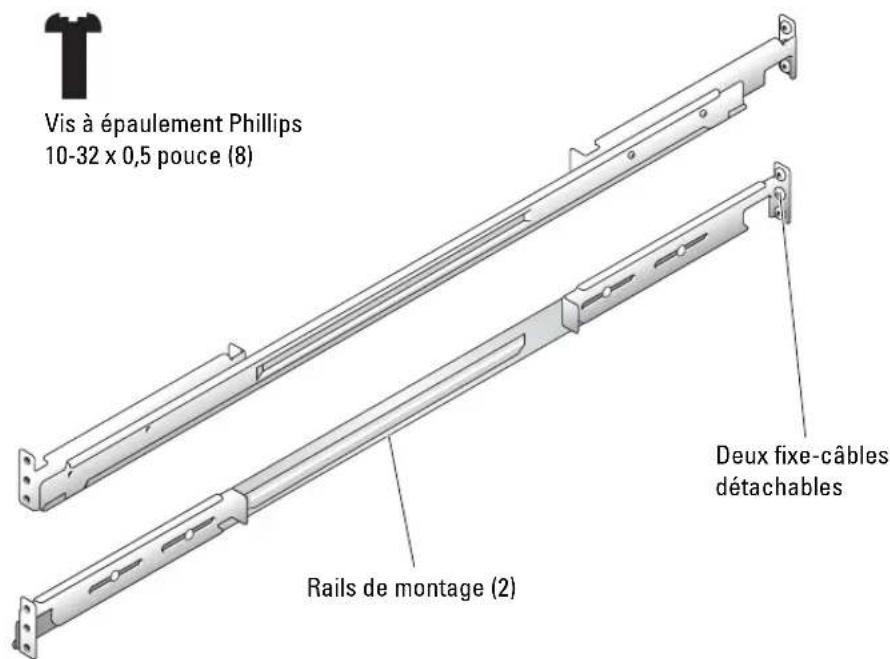

Figure 2-2. Contenu du kit du rack VersaRails

Tâches d'installation

Pour installer un kit de rack, vous devez effectuer les tâches suivantes dans l'ordre dans lequel elles sont indiquées:

1 Retrait des portes du rack
2 Marquage du rack
3 Installation des rails de montage dans le rack

• Installation du kit RapidRails
• Installation du kit VersaRails

4 Installation du système dans le rack
5 Routage des cables
6 Remiscn place des portes du rack

REMARQUE: deux procédures sont décrites pour la tâche n°3. L'une concerne le kit RapidRails, l'autre le kit VersaRails.

Retrait des portes du rack

Reportez-vous aux procedures de retrait des portes dans la documentation fournie avec votre armoire rack.

PRECAUTION : compte tenu de leur poids et taille, ne retirez ou n'installez jamais les portes tout seul.

PRECAUTION: placez les deux portes dans un endroit sur où elles ne risquent pas de tomber accidentellement et de blesser quelqu'un.

Marquage du rack

Pour un système de 1U, vous devez réserver un espace vertical correspondant (44 mm ou 1,75 pouce) dans le rack.

Les rack conformes aux normes EIA-310 alterment un groupe de trois trou par U (unité). L'espacement entre chacun des trou, mesur du centre d'un trou au centre du trou suivant (en commençant par le trou supérieur) est respectivement de 15,9mm , 15,9mm et 12,7mm (0,625 pouccs, 0,625 pouccs et 0,5 pouccs) pour les rails verticaux avant et arriere (voir la figure 2-3). Les armoires rack peuvent composer des trou ronds ou carrés.

REMARQUE: les rails verticaux peuvent être marqués par des lignes horizontales et des chiffres progressant par incréements de 1 U. Si vous le souhaitez, vous pouvez noter le nombre figurant sur le rail vertical du rack. Il n'est pas nécessaire de marquer le rack ou d'y apposer un morceau de bande adhéasive.

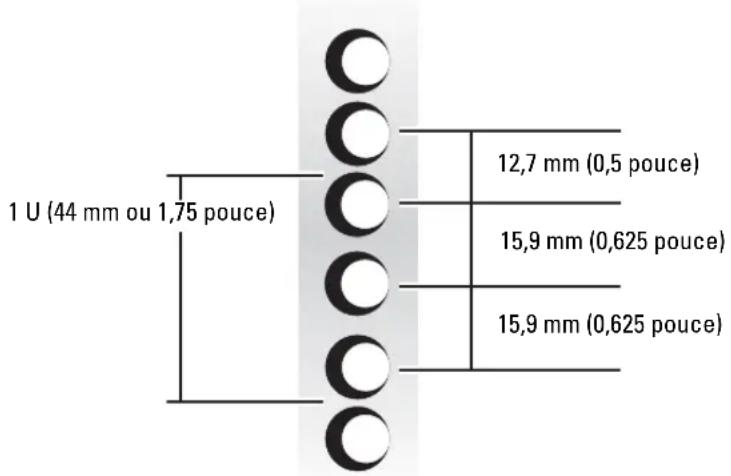

Figure 2-3. Unité de rack

PRECAUTION: si vous installez plusieurs systèmes, installez les rails de montage de façon à ce que le premier système soit place le plus bas possible dans le rack.

Pour marquer le rack,procededez comme suit:

1 Placez une marque (ou de la bande adhesive) sur les rails verticaux avant du rack, à l'endetroit correspondant au bas du système à installer.

Le bas de chaque espace 1 U se trouve au milieu de la zone métallique la plus étroite entre les trous (reperée par une ligne horizontally sur certaines armoires rack — voir la figure 2-4).

2 Tracez une marque à 44 mm (1,75 pouces) au-dessus de la marque originale que vous avez faite (ou comptez trois trous dans les racks conformes aux normes EIA-310), puis marquez les rails verticaux du rack avec un stylo feutre ou de la bande adhéasive (si vous avez compté les trous, placez une marque juste au-dessus du trou le plus haut). Cette marque ou ce morcau de bande adhéasive indique l'endetroit où arrivera le rebord supérieur du système sur les rails verticaux (voir la figure 2-4).

Figure 2-4. Marquage des rails verticaux

Installation des rails de montage dans le rack

Installation des rails de montage RapidRails

1 A l'avant du rack, positionnez l'un des rails RapidRails de façon à ce que sa bride de fixation soit située entre les marques ou la bande adhéasive (ou l'emplacement numérotré) sur les rails verticaux (voir la figure 2-5).

Le crochet de fixation supérieur sur la bride de fixation avant du rail doit pénétre dans le trou supérieur situé entre les marques faits sur les rails verticaux.

2 Poussez le rail vers l'avant jusqu'à ce que les crochets de fixation soient positionnés dans leurs trous carres, puis poussez vers le bas sur la bride de fixation jusqu'à ce que les crochets s'enclenchent dans les trous et que le bouton poussoir bleu desserte avec un déclic (voir la figure 2-5).
3 À l'arrière de l'armoire, tirez la bride de fixation jusqu'à ce que les crochets de fixation soient positionnés dans leur trough carrés, puis poussez vers le bas sur la bride jusqu'à cc qu les crochets s'enclenchent dans les trough et que le bouton poussoir dessortc avec un declic.
4 Repetez la procedure de l'etape 1 a l'etape 3 pour le rail de montage de l'autre cote du rack.
5 Verificz que les rails de montage sont à la même hauteur de chaque cote du rack.

Figure 2-5. Installation des rails de montage RapidRails

Installation des rails de montage VersaRails

1 A l'avant du rack, positionnez l'un des rails VersaRails de façon à ce que sa bride de fixation soit située entre les marques ou la bande adhésvie (ou l'emplacement numéroroté) sur les rails verticaux (voir la figure 2-6).
Les trois trou s a l'avant de la bride de fixation doit correspondre aux trous entre les marques que vous avez faites sur le rail vertical avant.
2 Inserez deux vis Phillips 10 - 32× 0,5 dans les trous du haut et du bas de la bride afin dc fixer le rail coulissant au rail vertical avant.
3 À l'arrière de l'armoire, tirez sur la bride de fixation jusqu'à ce que les trous de montage s'alignent avec les trous respectifs sur le rail vertical arrière.
4 Inserez deux vis Phillips 10-32 x 0,5 dans les trous du haut et du bas de la bride de fixation afin de fixer le rail de montage au rail vertical arriere.
5 Repetez la procedure de I'etape 1 a I'etape 4 pour le rail de montage de I'autre cote du rack.
6 Verifiez que les rails de montage sont à la même hauteur de chaque cote du rack.

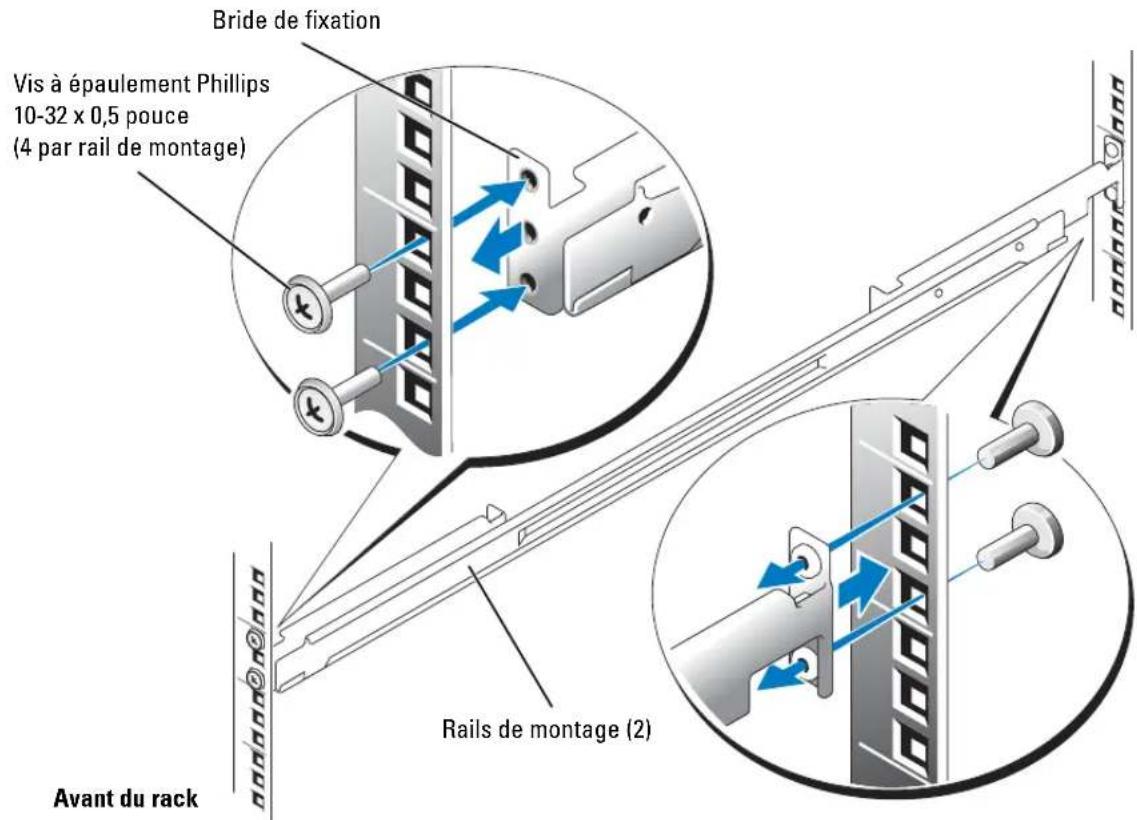

Figure 2-6. Installation des rails de montage VersaRails

Installation du système dans le rack

PRECAUTION: si vous installez plusieurs systèmes, installez le premier le plus bas possible dans le rack.

1 Retirez le cache avant du système (le cas échéant). Reportez-vous à la documentation fournie avec votre système.

2 Placez une main en bas et a l'avant du systeme, et l'autre en bas et a l'arriere.

3 Soulevez le système et positionnez-le en face des rails de montage que vous avez installés (voir la figure 2-7).

PRECAUTION: en raison de la taille et du poids du système, ne tentez jamais de l'installer seul dans les rails de montage.

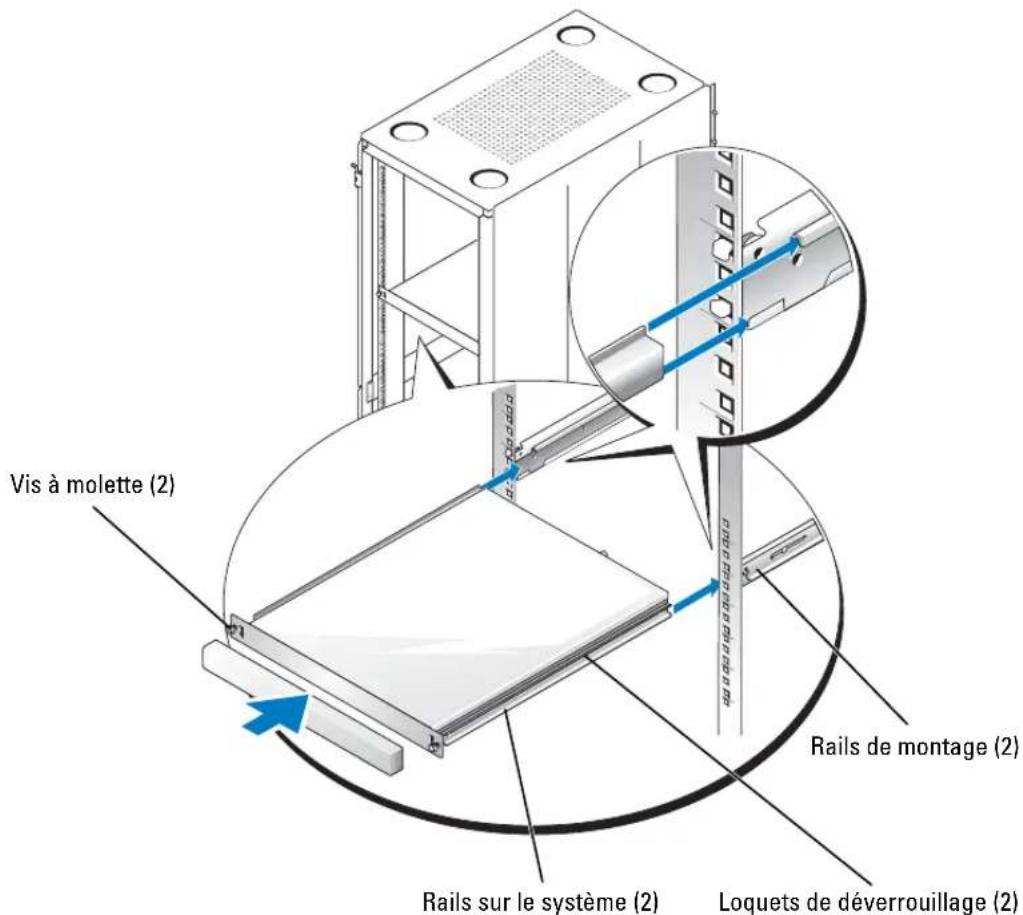

Figure 2-7. Installation du système dans le rack

4 Poussez le système dans les rails jusqu'à son blocage (voir la figure 2-7).

5 Enonceez et serrez les vis à molette de chaque cote du panneau avant du chassin, pour fixer le système au rack.
6 Replacez le cache avant optionnel (le cas échéant). Reportez-vous à la documentation fournie avec votre système.

REMARQUE: la figure 2-7 concerne les kits RapidRails, VersaRails et pour racks à deux montants.

Installation des fixe-câbles détachables

Les deux fixe-cables seront a maintainir les cables de votre systeme aux rails de montage.

1 Reprez les points d'insertion des deux fixe-cables, sur les deux extrémites arrêté des brides de fixation (voir la figure 2-8).
2 Passez la tige de fixation du fixe-cables dans le trou d'insertion.
3 Enforcez le système de verrouillage jusqu'à ce qu'il se mette en place.
4 Utilisez les deux fixe-cables pour maintainir les cables de votre système aux rails de montage.

Figure 2-8. Installation des fixe-câbles détachables

Retrait du système du rack

Pourretirerlesystemedurrack,procedezcomme suit：

1 Retirez le cache avant du système (le cas échéant). Reportez-vous à la documentation fournie avec votre système.
2 Mettez le système hors tension, y compris les périhériques qui lui sont connectés, puis débranchcz-le du secteur.
3 Desserrez les vis à molette situées de chaque côte du panneau du chassis avant et qui fixent le système au rack.
4 Tircz le système hors du rack jusqu'à ce qu'il soit arrêté par la butec de sécurité.
5 Appuyez sur les loquets de déverrouillage de chaque côté du système pour dégager la butée de sécurité (voir la figure 2-7).
6 Retirez complètement le système hors du rack.

Remise en place des portes du rack

Reportez-vous aux procédures de réinstallation des portes dans la documentation fournie avec votre rack.

PRECAUTION: compte tenu de leur poids et taille, ne retirez ou n'installez jamais les portes tout seul.

L'installation de votre système dans une armoire en rack à quatre montants est maintainant terminée.

Installation dans un rack à deux montants

Le kit du rack à deux montants sert à installer un système dans un rack à deux montants et à chassis ouvert, système couramment utilisé en télécommunications. Les racks à deux montants dc 7,62 cm et 15,24 cm (3 ou 6 pouccs) de large avec un espacement des trous universels ou large peuvent être utilisés. Vous pouvez installer ce kit dans une configuration à montage central ou à encastrement.

Le rack à deux montants doit être correctement fixé au sol, au plafond ou en haut de mur et le cas échéant aux racks adjacent, à l'aide de fixations et de renforts, recommendés ou agrés par le fabricant du rack ou par les normes de l'industrie. Consultez la documentation d'installation fournie par le fabricant du rack à deux montants pour connaître les mises en gardes à respecter avant de commencer l'installation.

PRECAUTION: n'essayez pas d'insteller ce système dans un rack à deux montants avec chassis ouvert qui n'est pas solidement fixé en place. Vous risqueriez d'endommager le système, de vous bleisser ou de blesser d'autres personnes.

Reportez-vous à la section "Consignes de sécurité" pour obtenir des informations supplémentaires sur l'installation du rack.

Outils et fournitures recommendés

• Tournevis Phillips n°2
• Une clé plate ou une clé à pipe de 3/8 de pouce (si vous changez le support pour une configuration à encastrement)
• De la bande adhesive ou un stylo feetre pour marquer les trous de montage à utiliser

Contenu du kit de rack

Le kit de rack à deux montants comprend (voir la figure 2-9) :

• Une paire de rails de montage
• Des vis Phillips à tête cylindrique 12-24 x 0,5 pouce (8)
• Dcux fixe-cables detachables (non représentes sur la figure 2-9)

Figure 2-9. Composants du kit de rack à deux montants

Tâches d'installation

Pour installer un kit de rack à deux montants, vous devez effectuer les tâches suivantes dans l'ordre indiqué:

1 Marquage du rack

• Racks à espacement universel des trous
• Rack à espacement large des trous

2 Installation des rails dc montage dans le rack

• Installation à montage central
• Installation en encastrement

3 Installation du système dans le rack
4 Routage des cables

Marquage du rack

Voudevezreserverunespaceverticalde1U(44mmou1,75poces)pourchaque système installe danslerackàdeuxmontants.

Racks à espacement universel des trous

Les racks à espacement universel des trou alternent un groupe de trois trou par unité. L'espacements entre chacun des trois trou, mesures du centre d'un trou jusqu'àu centre du trou suivant (en commençant par le trou supérieur d'un espace de 1 U) sont respectivement de 15,9mm 15,9mm et 12,7mm (0,625 pouce, 0,625 pouce et 0,5 pouce) pour la colonne verticale avant et arrêté des trou (voir la figure 2-10).

Figure 2-10. Espacement des trous sur un rack universel à 2 montants et chassis ouvert

Racks à espacement large des trous

Les racks à espacement large des trous alterment un groupe de deux trous par unité. Les espacements entre les deux trous, mesurés d'un centre à l'autre (en commencing par le trou supérieur d'un espace de 1 U), sont respectivement de 31,7mm et 12,7mm (1,25 pouces et 0,5 pouce) pour les colonnes de trous avant et arrêté (voir la figure 2-11).

Figure 2-11. Espacement large des trous sur un rack à 2 montants avec chassis ouvert

Pour marqucr le rack,procedez comme suit:

1 Placez une marque sur les rails verticaux avant du rack, à l'endroit correspondant au bas du système à installer dans le rack à deux montants.

La partie inférieure de chaque espacement de 1 U sc trouve au centre de la zone métallique la plus étroite entre les trous.

REMARQUE: si vous rack est doté d'un espacement large entre les trous, passez à l'étape 3.

2 Placce une marque 44mm (1,75 poucs) au-dessus du premier repere que vous avez trace (ou comptez jusqu'à trois trous dans un rack avec cspacement universel des trous) (voir la figure 2-10).

Chaque unité 1 U (soit 44mm ou 1,75 pouce) dans un rack à espacement universal compte trois trou. Les espacements entre chacun des trois trou, mesures du centre d'un trou jusqu'au centre du trou suivant (en commençant par le trou supérieur d'un espace dc 1 U) sont respectivement dc 15,9 mm, 15,9 mm et 12,7 mm (0,625 pouces, 0,625 pouces et 0,5 pouces) (voir la figure 2-10).

REMARQUE: si vous rack a un espacement universel des trous, la procédure de marquage est maintainant terminée.

3 Placez une marque 44mm (1,75 pouces) au-dessus du premier repère que vous avez trace (ou comptez jusqu'au trou suivant dans un rack avec cspacement large des trous) (voir la figure 2-11).

Chaque unité 1 U (soit 44 millimétres ou 1,75 pouce) dans un rack à espacement large des trous compte deux troughs. L'espace entre les centres des troughs (en commencing par la partie supérieure d'un espace de 1 U) est de 31,7 mm (1,25 pouce) (voir la figure 2-11).

Installation des rails de montage

Vous pouvez installer les rails de montage dans un rack à deux montants à chassin ouvert doté d'un espacement universel des trous (voir la figure 2-10) ou d'un espacement large des trous (voir la figure 2-11). Vous pouvez Installer les rails dans unc configuration à montage central ou en encastrement.

PRECAUTION: n'installez pas d'autre système avec ce kit de rack. Utilisez uniquement le kit de rack prévu pour votre système. Si vous employez le kit d'un autre système, vous risquez d'endommager le système et d'exposer autrei et vous-même à des risques de blessures.

Installation à montage central

Le kit de rack à deux montants est fourmi avec des supports configurés pour une installation à montage central de 7,62 cm (3 pouces). Consultez la figure 2-9 pour connaître les composants. Pour effectuer l'installation, précisé comme suit :

1 Repérez le rail de montage de croite et poussez la plaque de montage ajustable vers l'arrêt du rail (voir la figure 2-12).
2 Positionnez le rail de croite dans le rack, à l'emplacement que vous avez marqué. Poussez la plaque ajustable vers l'avant contre le rack vertical, et fixez les plaques de montage à l'aide de quatre vis Phillips 12-24 x 0.5-pouce (voir la figure 2-12).
3 Repetez la Procedure de l'etape 1 à l'etape 2 pour installer le rail de montage gauche dans le rack.

Figure 2-12. Installation des rails de montage pour une configuration à montage central

Installation encastree

Le kit de rack à deux montants est fourni avec des supports configurés pour une installation à montage central de 7,62 cm (3 pouces). Consultez la figure 2-9 pour connaître les composants. Pour préparer les rails de montage en vue d'une installation encastree, procédex comme suit :

1 Repérez les deux rails de montage et placez les côte à côte sur une surface de travail lisse, en orientant les extrémités avant des rails vers vous (voir la figure 2-13).
2 À l'aide d'une clé de 3/8 de pouce, retirez deux écrous de la plaque ajustable (voir la figure 2-13).
3 Retirez le support et placez-le sur le goujon filtré de 7,62 cm ou 15,24 cm (3 ou 6 pouces) pour montage encastré (voir la figure 2-13).
4 Refixez la plaque de montage ajustable en resserrant à la main les deux écrous reliés lors de l'étépe 2 (voir la figure 2-13).
5 Repetez la procedure de I'etape 2 a I'etape 4 pour l'autre rail de montage.

Figure 2-13. Configuration de la plaque de montage ajustable pour une installation encastrée

6 En maintainant le rail de gauche à l'emplacement que vous avez marqué, positionnez la plaque pour montage encastré contre l'avant du rack vertical à deux montants, et fixcz-le au rail à deux montants à l'aide de deux vis Phillips 12-24 x 0,5 pouce (voir la figure 2-14).
7 Faites glisser la plaque de montage ajustable jusqu'à l'arrête du rack vertical à deux montants, et fixez-le au rail à deux montants à l'aide de deux vis Phillips 12-24 x 0,5 pouce (voir la figure 2-14).
8 Repetez la procedure de 1'etape 6 a l'etape 7 pour installer le rail de montage croit dans le rack.
9 À l'aide d'une clé plate ou à pipe de 3/8 de poucc, resserrez à fond les boulons que vous aviez serrés à la main sur les plaques de montage des deux rails.

Figure 2-14. Installation des rails de montage pour une configuration à montage encastré

Installation du système dans le rack

Reportez-vous à "Installation du système dans le rack" dans "Installation dans un rack à quatre montants".

Installation des fixe-câbles détachables

Reportez-vous à “Installation des fix-cables détachables” dans “Installation dans un rack à quatre montants”.

Vouavesmaintenant terminé linstallation du kit de rack dans un rack a deux montants.

Index

C

Configuration à montage central, 2-20

Configuration encastrée, 2-22

Consignes de sécurité, 2-5

Contenu du kit rack à deux montants, 2-17 RapidRails, 2-8

VcrsaRails,2-8-2-9,2-15

F

Installation dans un rack à dcux montants, 2-24

dans un rack à quatre montants, 2-14

fixc-cable pour rack à deux montants, 2-24

fixecable pour racka quatre montants,2-15

kit du rack à deux montants, 2-16, 2-20, 2-22

kit du rack à quatre montants, 2-12

rails de montage RapidRails, 2-12 VersaRails, 2-13

K

Kit du rack à deux montants contenu du kit, 2-17
installation des rails de montage, 2-20
marquage du rack, 2-18
outils et fournitures, 2-17

Kit du rack à quatre montants
outils et fournitures, 2-7
RapidRails, 2-8
VersaRails, 2-8

M

Marquage du rack
deux montants, 2-18-2-19
quatre montants, 2-10

0

Outils et fournitures deux montants, 2-17 quatre montants, 2-7

P

Picds stabilisatcurs du rack, 2-7

Portes remise en place, 2-16 rctrait, 2-10

Precautions de montage des racks, 2-6

R

Rack à quatre montants retrait du système, 2-16

Rails verticalaux marquage, 2-10 unité dc rack, 2-10

RapidRails contenu du kit, 2-8

RemiscnPlace desportescdu rack,2-16

Retrait du système rack à quatre montants, 2-16

s

Specifications dc rack requises pour les rails VersaRails,2-7

U

Unité derack,2-10

V

VersaRails contenu du kit, 2-8-2-9, 2-15 installation, 2-13

• Un par de ricles de montaje RapidRails
