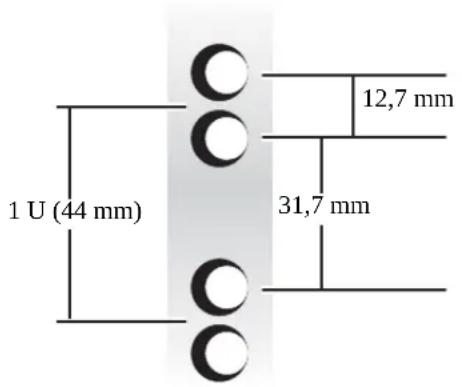

• -18 Figura 5-11. Separación ancha entre los orificios en un rack abierto de dos postes p. 5

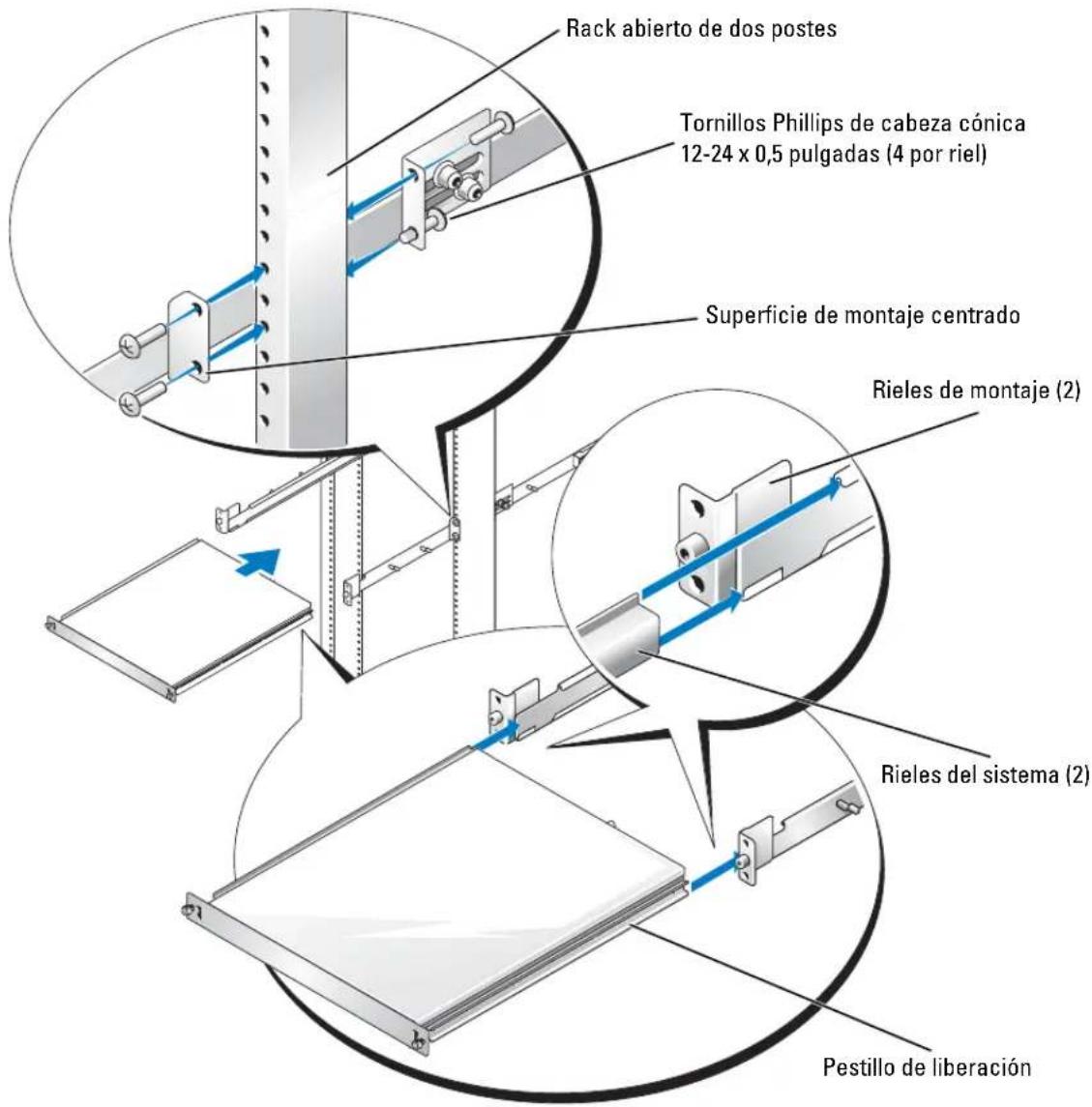

• -19 Figura 5-12. Instalación de los rieles de montaje para una configuración de montaje centrado p. 5

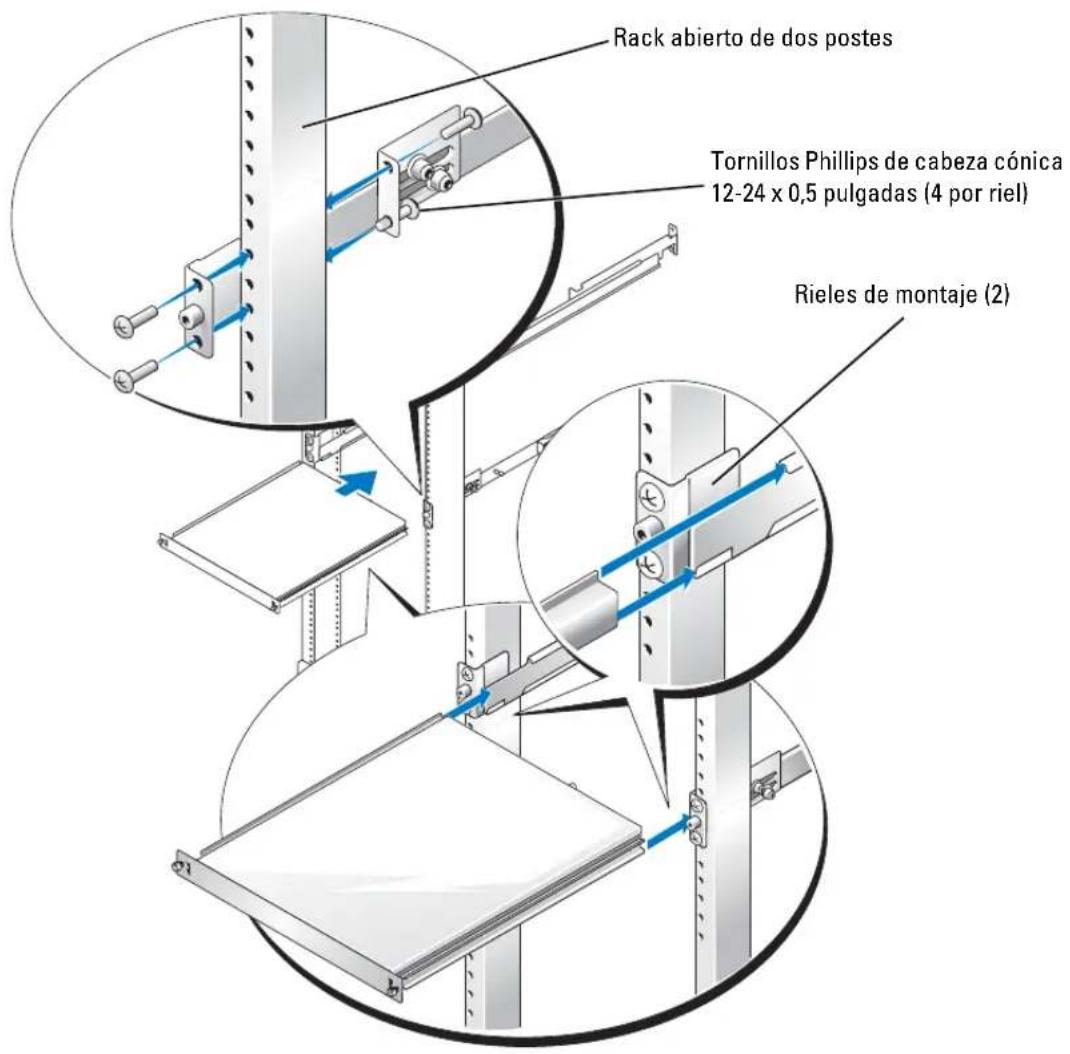

• -21 Figura 5-13. Configuración del soporte de montaje ajustable para el montaje a ras p. 5
• -23 Figura 5-14. Instalación de los rieles de montaje para una configuración de montaje a ras -24Guía de instalación del rack 5-5 Instrucciones de seguridad Siga estas directrices de seguridad para garantizar su propia seguridad y proteger el sistema y el entorno de trabajo frente a posibles daños. Para obtener información completa acerca de la seguridad, consulte la Guía de información del producto p. 5

SEGURIDAD: Montaje de sistemas en rack Tenga en cuenta las precauciones siguientes para garantizar la estabilidad y la seguridad del rack. Los sistemas son considerados como componentes de un rack. Por lo tanto, “componente” se refiere a cualquier sistema, así como a los distintos periféricos o al hardware de soporte. PRECAUCIÓN: la instalación de sistemas en un rack sin los estabilizadores frontales y laterales puede causar la inclinación y caída del rack, lo que podría producir lesiones físicas. Por lo tanto, instale siempre los estabilizadores antes de montar componentes en el rack. PRECAUCIÓN: una vez que haya instalado los componentes en el rack, no extraiga nunca del rack más de un componente a la vez sobre sus conjuntos deslizantes. El peso de más de un componente puede hacer que el rack vuelque y provoque lesiones personales. NOTA: el sistema está homologado en cuanto a seguridad como unidad autónoma y como componente para su uso en un armario rack, utilizando el kit para rack de clientes en los casos en los que el armario rack y el kit para rack estén diseñados para su sistema. La instalación del sistema y del kit de rack de Dell en otros armarios rack no ha sido aprobada por ninguna agencia de seguridad. Es responsabilidad del cliente la evaluación, por parte de una agencia de seguridad certificada, de la combinación final de sistema y kit para rack montados en un armario. El fabricante declina toda responsabilidad y garantía relacionadas con tales combinaciones.

Los kits para rack están concebidos para ser montados en un rack aprobado por técnicos de servicio cualificados. Si monta el kit en cualquier otro rack, éste debe cumplir las especificaciones.

• Antes de realizar alguna operación en el rack, asegúrese que los estabilizadores estén fijados al rack, que lleguen hasta el suelo y que todo el peso del rack descanse sobre el suelo. Instale los estabilizadores frontales y laterales para un único rack, o los estabilizadores frontales para varios racks unidos.

• Cargue siempre el rack desde la parte inferior hacia arriba, colocando en primer lugar el elemento más pesado.

• El rack debe estar nivelado y estabilizado antes de extraer un componente.

• Tenga cuidado al presionar los pasadores de liberación de los rieles de componentes y al extraer o introducir un componente en el rack, puesto que puede pillarse los dedos con los rieles deslizantes.5-6 Guía de instalación del rack

• Una vez insertado un componente en el rack, extienda con cuidado el riel hasta su posición de bloqueo y deslice el componente hacia el interior del rack.

• No sobrecargue la fuente de alimentación de CA del rack. La carga total del rack no debe ser superior al 80% de la corriente nominal del circuito.

• Los componentes del rack deben disponer de una ventilación suficiente.

• Cuando repare sistemas o componentes del rack, no se suba ni se apoye sobre ningún sistema o componente. Instrucciones de instalación En esta guía de instalación se proporcionan instrucciones para técnicos de servicio cualificados que instalen uno o más sistemas en un rack abierto o en un armario rack. El kit de rack RapidRails™ se puede montar en todos los armarios rack del fabricante sin herramientas, y el kit de rack VersaRails™ se puede montar en la mayoría de los armarios rack estándar del sector. Los procedi- mientos para instalar los kits de rack RapidRails y VersaRails son similares. Por cada sistema que se vaya a instalar en el armario rack se precisa un kit de rack. En la guía se incluyen los procedimientos para los kits de rack siguientes:

• Kit RapidRails en un armario rack de cuatro postes

• Kit VersaRails en un armario rack de cuatro postes

• Kit de dos postes (instalado en la configuración de montaje centrado o a ras) Antes de empezar Antes de empezar a montar el sistema en el rack, lea atentamente la sección anterior de este documento titulada “Instrucciones de seguridad”, así como las instrucciones de seguridad incluidas en la Guía de información del producto para obtener información adicional. PRECAUCIÓN: cuando instale varios sistemas en un rack, realice todos los procedimientos para el sistema actual antes de instalar el siguiente sistema. PRECAUCIÓN: los armarios rack pueden ser muy pesados y moverse fácilmente con las ruedas. No disponen de frenos. Preste extremo cuidado al mover el armario rack. Si traslada el armario rack, recoja primero los pies niveladores. Evite rampas o inclinaciones largas o pronunciadas para evitar perder el control del armario. Extienda los pies niveladores de apoyo para evitar que el armario se desplace. NOTA: para obtener información sobre el procedimiento de instalación del sistema, consulte “Instalación del sistema en el rack”.Guía de instalación del rack 5-7 Información de seguridad importante Cuando instale el sistema en el rack, tome las precauciones de seguridad que se indican en los siguientes apartados. PRECAUCIÓN: debe seguir estrictamente los procedimientos que se explican en esta guía para protegerse a sí mismo y a otras personas que puedan verse involucradas. El sistema puede tener una envergadura y un peso considerables, por lo que son importantes una preparación y planificación adecuadas para evitar lesiones personales. Esta precaución es aún más importante cuando se montan sistemas en la parte alta del rack. PRECAUCIÓN: no instale componentes del kit de rack que se hayan diseñado para otro sistema. Utilice únicamente el kit de rack para su sistema. Si utiliza un kit de rack para otro sistema, el sistema puede resultar dañado y usted u otras personas podrían lesionarse. Requisitos del rack para VersaRails AVISO: el kit de rack VersaRails lo deben montar únicamente técnicos de servicio cualificados en un rack que cumpla las especificaciones siguientes: American National Standards Institute (ANSI)/Electronic Industries Association (EIA) ANSI/EIA-310-D-92, International Electrotechnical Commission (IEC) 297 y Deutsche Industrie Norm (DIN) 41494. Se precisa un kit de rack para cada sistema que se instale en el rack. Instalación del rack de cuatro postes Antes de llevar a cabo la instalación, lea detenidamente el procedimiento completo. Pies estabilizadores del rack PRECAUCIÓN: la instalación de un sistema en un rack sin los pies estabilizadores frontales y laterales instalados y fijados al suelo podría hacer que volcase el rack, hecho que puede producir lesiones personales en determinadas circunstancias. Por tanto, instale y fije siempre los estabilizadores antes de instalar componentes en el rack. Los pies estabilizadores ayudan a evitar que el rack vuelque. Consulte la documentación que se facilita con el armario rack para obtener instrucciones sobre la instalación y la fijación de los pies estabilizadores. Herramientas y material recomendados Para montar el sistema en un armario rack de cuatro postes, necesita los elementos siguientes:

• Destornillador Phillips del nº 2

• Cinta adhesiva o rotulador de punta de fieltro para marcar los orificios de montaje necesarios5-8 Guía de instalación del rack Contenido del kit de rack RapidRails

• Abrazaderas desmontables (2) (no se muestran en la figura 5-2) NOTA: los tornillos no métricos que se describen en las ilustraciones y en los pasos de los procedi- mientos se identifican por el tamaño y el número de roscas por pulgada. Por ejemplo, un tornillo Phillips del nº 10 con 32 roscas por pulgada se identifica como un tornillo 10-32. Rieles de montaje (2) Puntos de fijación de las abrazaderas desmontables (2)Guía de instalación del rack 5-9 Figura 5-2. Contenido del kit de rack VersaRails Tareas de instalación La instalación de un kit de rack implica realizar las siguientes tareas en el orden indicado:

Extracción de las puertas del rack

Instalación de los rieles de montaje en el rack

• Instalación de RapidRails

• Instalación de VersaRails

Instalación del sistema en el rack

Canalización de los cables

Colocación de las puertas del rack NOTA: para completar la tarea 3 se proporcionan dos procedimientos: uno para el kit RapidRails y otro para el kit VersaRails. Tornillos Phillips con arandela 10-32 x 0,5 pulgadas (8) Rieles de montaje (2) Puntos de fijación de las abrazaderas desmontables (2)5-10 Guía de instalación del rack Extracción de las puertas del rack Para retirar las puertas, consulte los procedimientos en la documentación suministrada con el armario rack. PRECAUCIÓN: debido al tamaño y al peso de las puertas del armario rack, nunca debe intentar montarlas ni desmontarlas sin ayuda. PRECAUCIÓN: guarde las dos puertas en un lugar donde, en caso de caer accidentalmente, no puedan lesionar a nadie. Marcado del rack Para un sistema 1-U, debe dejar 1 U (44 mm) de espacio vertical por cada sistema que instale en el rack. Los armarios rack que cumplan los estándares EIA-310 tienen un patrón alterno de tres orificios por unidad de rack con un espacio entre orificios de centro a centro (comenzando en el orificio superior de un espacio 1-U) de 15,9 mm, 15,9 mm y 12,7 mm para los rieles verticales frontal y posterior (consulte la figura 5-3). Los armarios rack pueden tener orificios redondos o cuadrados. NOTA: los rieles verticales se pueden marcar con líneas horizontales y números a incrementos de 1-U. Si lo desea, puede crear una nota del número haciendo una marca en el riel vertical del rack. No es necesario marcar o colocar cinta en el rack. Figura 5-3. Una unidad de rack PRECAUCIÓN: si va a instalar más de un sistema, instale los rieles de montaje de modo que el primer sistema se instale en la posición más baja disponible en el rack. 1 U (44 mm) 12,7 mm 15,9 mm 15,9 mm 12,7 mmGuía de instalación del rack 5-11 Para marcar el rack, realice los pasos siguientes:

Coloque una marca (o una cinta) en los rieles verticales frontales del rack en los que desee colocar la parte inferior del sistema que está instalando en el rack. La parte inferior de cada espacio 1-U se encuentra en el centro de la zona metálica más estrecha entre orificios (marcados con una línea horizontal en algunos armarios rack; consulte la figura 5-4).

Coloque una marca a 44 mm por encima de la marca original que ha realizado (o cuente tres orificios en un rack que cumpla los estándares EIA-310) y marque los rieles verticales frontales del rack con un rotulador de punta de fieltro o coloque cinta adhesiva (si ha contado orificios, coloque una marca encima del orificio superior). Esta marca o trozo de cinta indica dónde se va a situar el borde superior del sistema en los rieles verticales (consulte la figura 5-4). Figura 5-4. Marcado de los rieles verticales Cinta en riel vertical5-12 Guía de instalación del rack Instalación de los rieles de montaje en el rack Instalación de los rieles de montaje RapidRails

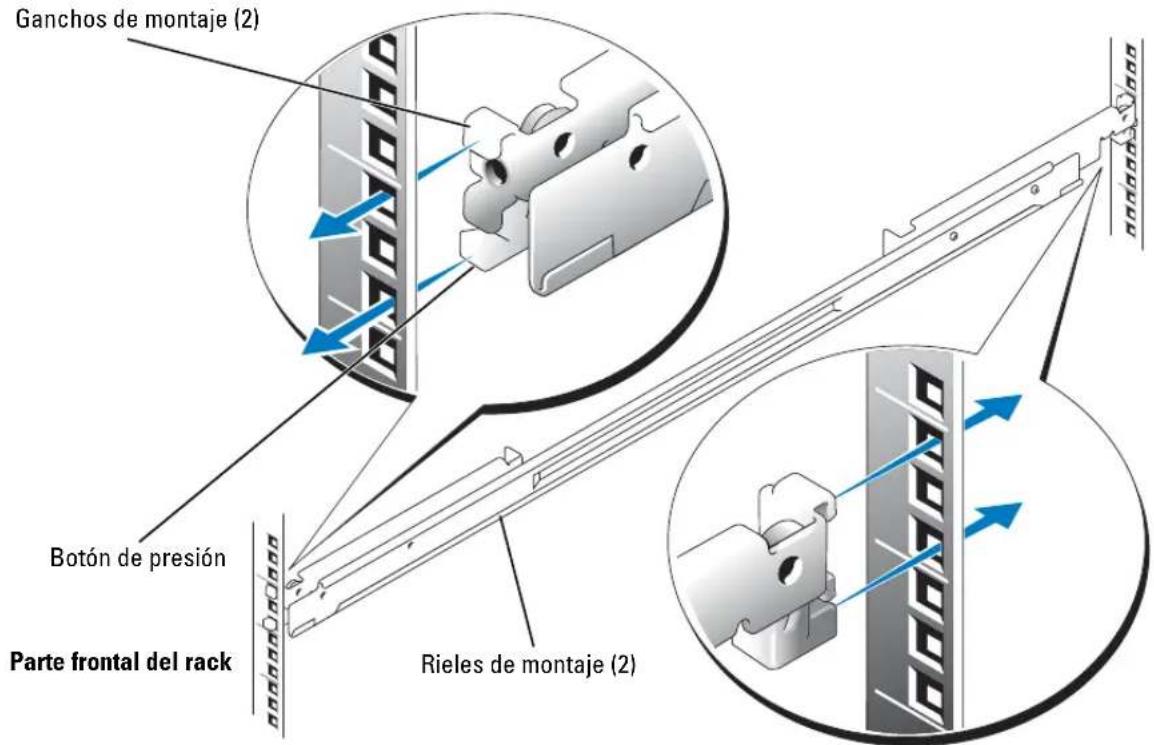

En la parte frontal del armario rack, coloque uno de los rieles de montaje RapidRails de forma que la superficie de montaje se ajuste perfectamente entre las marcas o la cinta colocada (o punto numerado) en los rieles verticales del rack (consulte la figura 5-5). El gancho de montaje superior de la superficie de montaje frontal debe entrar en el orificio superior entre las marcas realizadas en los rieles verticales.

Empuje el riel de montaje hasta que los ganchos de montaje entren en los orificios cuadrados correspondientes. A continuación, presione hacia abajo la superficie de montaje hasta que los ganchos de montaje queden encajados y el botón de presión salga y se oiga un clic (consulte la figura 5-5).

En la parte posterior del armario, tire hacia atrás de la superficie de montaje hasta que los ganchos de montaje encajen en los orificios cuadrados correspondientes y, a continuación, empuje hacia abajo la superficie hasta que los ganchos de montaje queden encajados y el botón de presión salga y se oiga un clic.

Repita del paso 1 al paso 3 para el riel de montaje del otro lateral del rack.

Asegúrese de que los rieles de montaje estén montados en la misma posición vertical en ambos lados del rack. Figura 5-5. Instalación de los rieles de montaje RapidRails Parte frontal del rack Rieles de montaje (2) Ganchos de montaje (2) Botón de presiónGuía de instalación del rack 5-13 Instalación de los rieles de montaje VersaRails

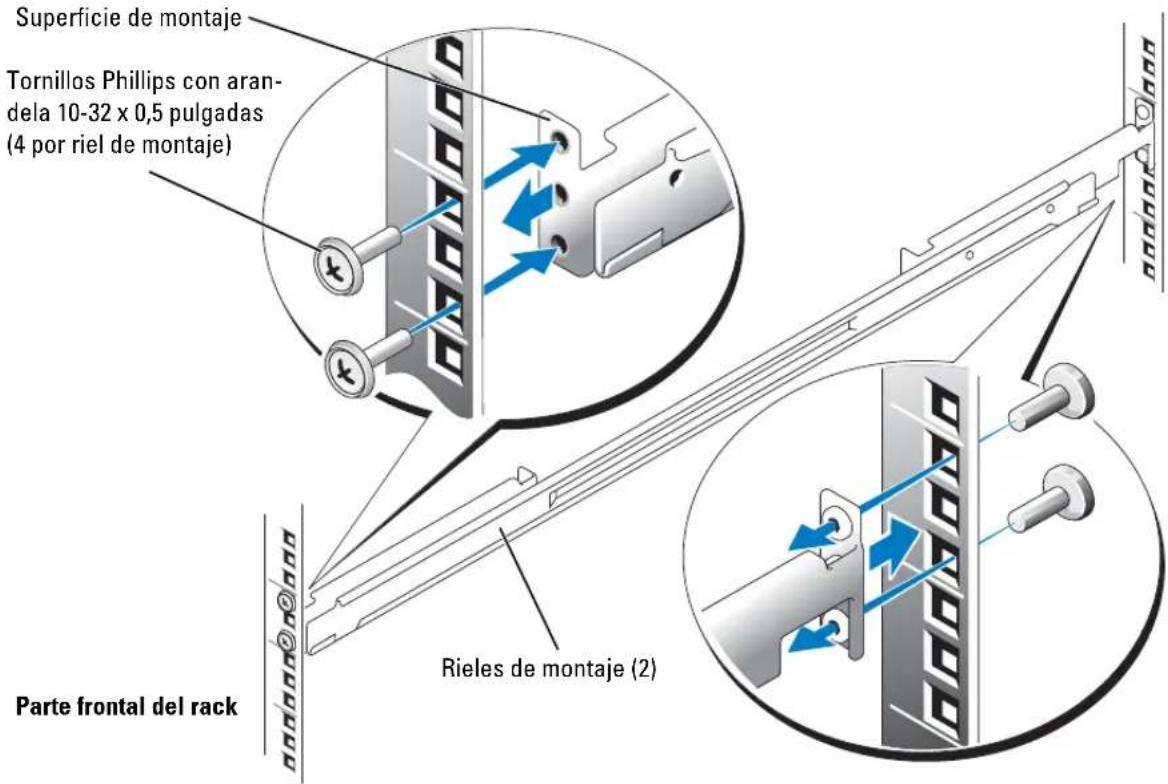

En la parte frontal del armario rack, coloque uno de los rieles de montaje VersaRails de forma que la superficie de montaje se ajuste perfectamente entre las marcas (o punto numerado) realizadas en los rieles verticales del rack (consulte la figura 5-6). Los tres orificios de la parte frontal de la superficie de montaje deben alinearse con los orificios situados entre las marcas realizadas en el riel vertical frontal.

Coloque dos tornillos Phillips con arandela 10-32 x 0,5 pulgadas en los orificios superior e inferior de la superficie de montaje para fijar el riel de montaje al riel vertical frontal.

En la parte posterior del armario, tire hacia atrás de la superficie de montaje hasta que los orificios de montaje queden alineados con los orificios correspondientes del riel vertical posterior.

Coloque dos tornillos Phillips con arandela 10-32 x 0,5 pulgadas en los orificios superior e inferior de la superficie de montaje posterior para fijar el riel de montaje al riel vertical posterior.

Repita del paso 1 al paso 4 para el riel de montaje del otro lateral del rack.

Asegúrese de que los rieles de montaje están montados en la misma posición en los rieles verticales en cada lado del rack. Figura 5-6. Instalación de los rieles de montaje VersaRails Parte frontal del rack Rieles de montaje (2) Tornillos Phillips con aran- dela 10-32 x 0,5 pulgadas (4 por riel de montaje) Superficie de montaje5-14 Guía de instalación del rack Instalación del sistema en el rack PRECAUCIÓN: si va a instalar más de un sistema, instale el primero en la posición más baja que haya disponible en el rack.

Extraiga el embellecedor frontal opcional del sistema (si está instalado). Para extraerlo, consulte los procedimientos en la documentación suministrada con el sistema.

Coloque una mano en la parte inferior delantera del sistema y la otra en la parte inferior trasera.

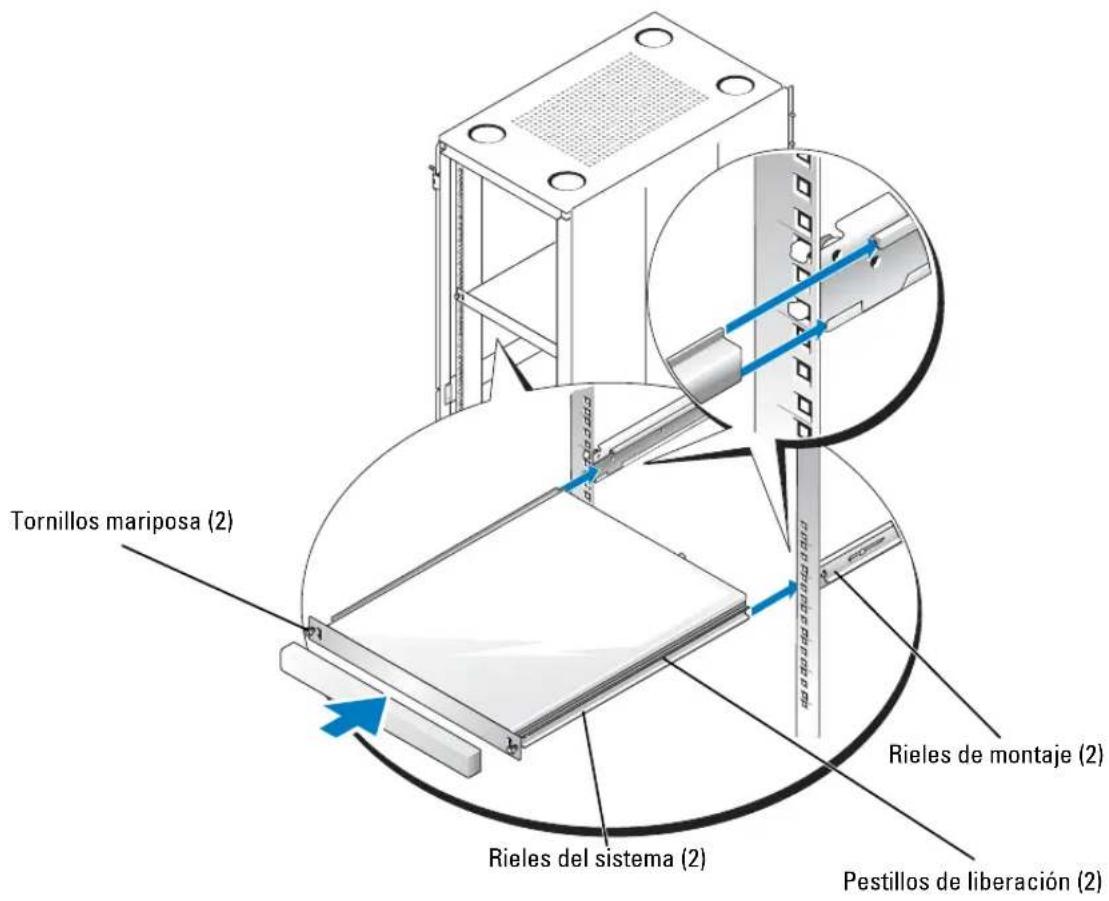

Levante el sistema hasta colocarlo en una posición en la que los rieles laterales de la parte posterior del sistema queden alineados con los rieles de montaje del rack (consulte la figura 5-7). PRECAUCIÓN: debido al tamaño y el peso del sistema, no intente nunca montar el sistema en los rieles de montaje sin ayuda. Figura 5-7. Instalación del sistema en el rack Rieles de montaje (2) Rieles del sistema (2) Tornillos mariposa (2) Pestillos de liberación (2)Guía de instalación del rack 5-15

Inserte el sistema en los rieles de montaje hasta que se detenga (consulte la figura 5-7).

Inserte y apriete los tornillos mariposa en cada lado del panel frontal del chasis para fijar el sistema al rack.

Instale el embellecedor frontal opcional (si procede). Para instalarlo, consulte los procedi- mientos en la documentación suministrada con el sistema. NOTA: la figura 5-7 hace referencia al kit RapidRails, al kit VersaRails y al kit de rack de dos postes. Instalación de las abrazaderas desmontables Las dos abrazaderas desmontables sirven para fijar los cables del sistema a los rieles de montaje.

Localice los puntos de fijación de las abrazaderas desmontables ubicados en las dos superficies de montaje posterior (consulte la figura 5-8).

Empuje el dispositivo de sujeción de la abrazadera por el punto de fijación.

Empuje el fiador de la abrazadera hasta que encaje para fijar la abrazadera al riel de montaje.

Mediante la abrazadera desmontable, sujete los cables del sistema al riel de montaje. Figura 5-8. Instalación de las abrazaderas desmontables Rieles de montaje (2) Abrazaderas desmontables (2)5-16 Guía de instalación del rack Extracción del sistema del rack Para extraer el sistema del rack, realice el procedimiento siguiente:

Extraiga el embellecedor frontal opcional del sistema (si está instalado). Para extraerlo, consulte los procedimientos en la documentación suministrada con el sistema.

Apague el sistema y los periféricos conectados, y desenchufe el sistema de la toma eléctrica.

Afloje los tornillos de mariposa de cada lado del panel frontal del chasis que sujetan el sistema al rack.

Tire del sistema para extraerlo del rack hasta que se detenga debido a la presilla de seguridad.

Presione los pestillos de liberación de la parte lateral de cada sistema para desenganchar la presilla de seguridad del riel lateral (consulte la figura 5-7).

Tire del sistema hasta extraerlo completamente del rack. Colocación de las puertas del rack Para volver a colocar las puertas, consulte los procedimientos en la documentación suministrada con el rack. PRECAUCIÓN: debido al tamaño y al peso de las puertas del armario rack, nunca debe intentar montarlas ni desmontarlas sin ayuda. Con esto queda completada la instalación del rack de su sistema en un armario rack de cuatro postes. Instalación del rack de dos postes El kit de rack de dos postes se utiliza para instalar un sistema en un rack abierto de dos postes, como los que se encuentran en las instalaciones de equipos de telecomunicaciones. Admite racks de dos postes de 7,62 cm y 15,24 cm (3 y 6 pulgadas) de anchura, con separación universal o ancha entre orificios. Puede instalar este kit en una configuración de montaje centrado o a ras. Debe fijar de forma adecuada el rack de dos postes al suelo, al techo o a la pared y, si procede, a otros racks adyacentes, mediante dispositivos de fijación para el suelo y la pared; los cortes o soldaduras se deben efectuar según los estándares o la aprobación del fabricante del rack o bien siguiendo las normas industriales al respecto. Antes de iniciar la instalación, consulte la documentación de racks de dos postes del fabricante para consultar las advertencias de seguridad. PRECAUCIÓN: no intente instalar el sistema en un rack abierto de dos postes que no se haya fijado en su ubicación de forma segura. Si no sigue esta precaución, el sistema puede resultar dañado y usted u otras personas podrían lesionarse. Consulte la sección “Instrucciones de seguridad” para ver información de seguridad adicional sobre la instalación del rack.Guía de instalación del rack 5-17 Herramientas y material recomendados

• Destornillador Phillips del nº 2

• Llave de tuerca de 3/8 pulgadas (si se cambia al montaje a ras)

• Cinta adhesiva o rotulador de punta de fieltro para marcar los orificios de montaje Contenido del kit de rack El kit de rack de dos postes incluye (consulte la figura 5-9):

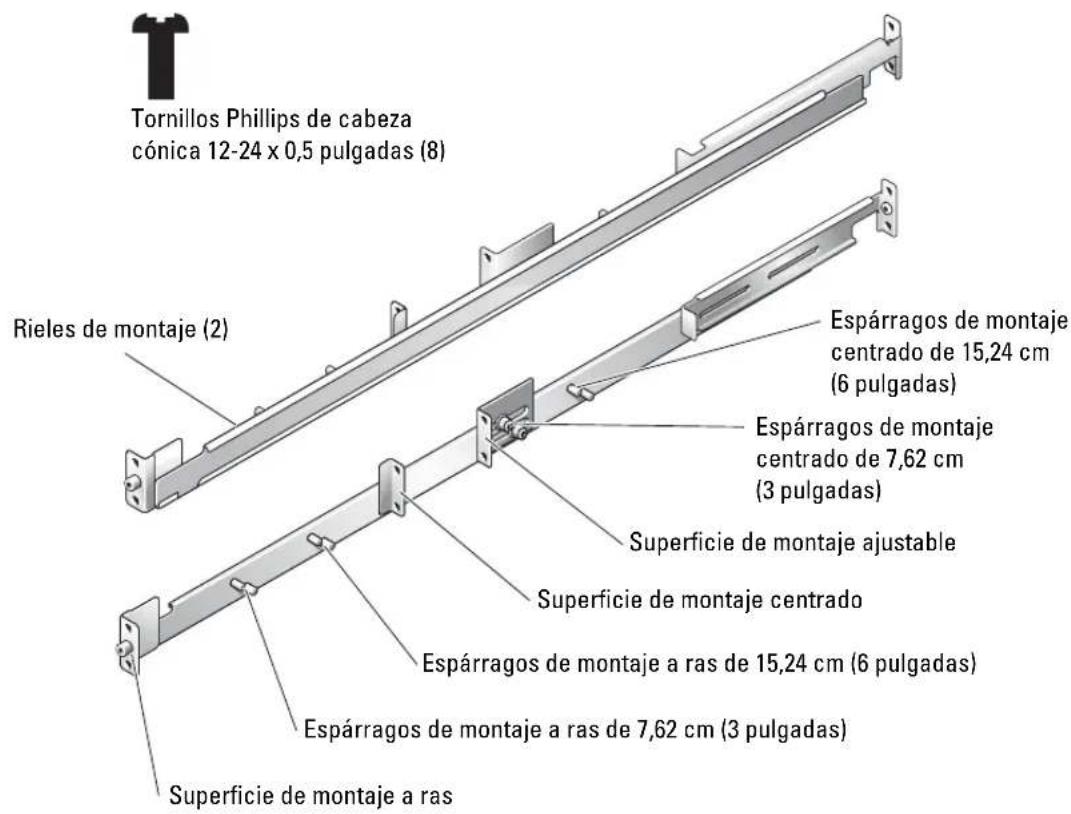

• Un par de rieles de montaje

• Tornillos Phillips de cabeza cónica 12-24 x 0,5 pulgadas (8)

• Abrazaderas desmontables (2) (no se muestran en la figura 5-9) Figura 5-9. Componentes del kit de rack de dos postes Rieles de montaje (2) Tornillos Phillips de cabeza cónica 12-24 x 0,5 pulgadas (8) Espárragos de montaje a ras de 7,62 cm (3 pulgadas) Superficie de montaje a ras Espárragos de montaje a ras de 15,24 cm (6 pulgadas) Superficie de montaje centrado Espárragos de montaje centrado de 7,62 cm (3 pulgadas) Espárragos de montaje centrado de 15,24 cm (6 pulgadas) Superficie de montaje ajustable5-18 Guía de instalación del rack Tareas de instalación Para instalar un kit de rack de dos postes se deben realizar las tareas siguientes en el orden indicado:

• Rack con separación universal entre orificios

• Rack con separación ancha entre orificios

Instalación de los rieles de montaje en el rack

Instalación del sistema en el rack

Canalización de los cables Marcado del rack Debe dejar 1 U (44 mm) de espacio vertical para cada sistema que monte en el rack de dos postes. Racks con separación universal entre orificios Los racks con separación universal entre orificios tienen un patrón alterno de tres orificios por unidad de rack con una separación entre orificios de centro a centro (comenzando por el orificio superior de un espacio 1-U) de 15,9 mm, 15,9 mm y 12,7 mm para la columna de orificios verticales frontal y posterior (consulte la figura 5-10). Figura 5-10. Separación universal entre los orificios en un rack abierto de dos postes 12,7 mm 15,9 mm 15,9 mm 1 U (44 mm)Guía de instalación del rack 5-19 Racks con separación ancha entre orificios Los racks con separación ancha entre orificios tienen un patrón alterno de dos orificios por unidad de rack con un espacio entre orificio de centro a centro (comenzando por el orificio superior de un espacio de 1-U ) de 31,7 mm y 12,7 mm para las columnas de orificios verticales frontal y posterior (consulte la figura 5-11). Figura 5-11. Separación ancha entre los orificios en un rack abierto de dos postes Para marcar el rack, realice los pasos siguientes:

Coloque una marca en los rieles verticales frontales en los que desee colocar la parte inferior del sistema que está instalando en el rack de dos postes. La parte inferior de cada espacio 1-U se encuentra en el centro de la zona metálica más estrecha entre los orificios. NOTA: si el rack tiene una separación ancha entre orificios, vaya al paso 3.

Coloque una marca a 44 mm por encima de la marca original que ha realizado (o cuente tres orificios en un rack con separación universal entre orificios) (consulte la figura 5-10). Cada 1 U (44 mm) de espacio vertical en un rack con separación universal entre orificios tiene tres orificios con separación de centro a centro entre orificios (empezando por la parte superior de un espacio de 1 U) de 15,9 mm, 15,9 mm y 12,7 mm (consulte la figura 5-10). NOTA: si el rack tiene una separación universal entre orificios, el procedimiento de marcado del rack ha finalizado.

Coloque una marca a 44 mm por encima de la marca original que ha realizado (o cuente hasta el siguiente orificio del rack si éste tiene una separación ancha entre orificios) (consulte la figura 5-11). Cada 1 U (44 mm) de espacio vertical en un rack con separación ancha entre orificios tiene dos orificios con separación de centro a centro entre ellos (empezando en la parte superior de un espacio de 1U) de 31,7 mm (consulte la figura 5-11). 1 U (44 mm) 12,7 mm 31,7 mm5-20 Guía de instalación del rack Instalación de los rieles de montaje Puede instalar los rieles de montaje en un rack abierto de dos postes que tenga separación universal entre orificios (consulte la figura 5-10) o separación ancha entre orificios (consulte la figura 5-11). Puede instalar los rieles de montaje en una configuración de montaje centrado o a ras. PRECAUCIÓN: no monte otro sistema utilizando este kit de rack. Utilice únicamente el kit de rack diseñado para su sistema. Si utiliza un kit de rack para otro sistema, el sistema puede resultar dañado y usted u otras personas podrían lesionarse. Instalación centrada El kit de rack de dos postes se entrega con los soportes configurados para un montaje centrado de 7,62 cm (3 pulgadas) de ancho. Para ver los componentes de rieles de montaje, consulte la figura 5-9. Para completar la instalación, realice los pasos siguientes:

Localice el riel de montaje derecho y empuje el soporte de montaje ajustable hacia la parte posterior del riel de montaje (consulte la figura 5-12).

Coloque el riel de montaje derecho en el rack de dos postes en la posición que haya marcado, empuje el soporte de montaje ajustable de montaje centrado hacia el rack de dos postes vertical y, por último, fije la superficie de montaje y el soporte de montaje ajustable al rack mediante cuatro tornillos Phillips de cabeza cónica 12-24 x 0,5-pulgadas (consulte la figura 5-12).

Repita el paso 1 y el paso 2 para instalar el riel de montaje izquierdo en el rack.Guía de instalación del rack 5-21 Figura 5-12. Instalación de los rieles de montaje para una configuración de montaje centrado Tornillos Phillips de cabeza cónica 12-24 x 0,5 pulgadas (4 por riel) Rack abierto de dos postes Rieles de montaje (2) Pestillo de liberación Superficie de montaje centrado Rieles del sistema (2)5-22 Guía de instalación del rack Montaje a ras El kit de rack de dos postes se entrega con los soportes configurados para un montaje centrado de 7,62 cm (3 pulgadas) de ancho. Para ver los componentes de rieles de montaje, consulte la figura 5-9. Para preparar los rieles de montaje para la instalación a ras en el rack de dos postes, siga estos pasos:

Localice los dos rieles de montaje y colóquelos uno al lado del otro en una superficie lisa, con los extremos frontales de los rieles de montaje orientados hacia usted (consulte la figura 5-13).

Mediante una llave de tuerca de 3/8 pulgadas, extraiga las dos tuercas del soporte de montaje ajustable (consulte la figura 5-13).

Extraiga el soporte y colóquelo en los espárragos de montaje a ras de 7,62 cm o 15,24 cm - 3 o de 6 pulgadas (consulte la figura 5-13).

Apriete las dos tuercas que ha extraído en el paso 2 para fijar el soporte de montaje ajustable (consulte la figura 5-13).

Repita del paso 2 al paso 4 para montar el otro riel de montaje.Guía de instalación del rack 5-23 Figura 5-13. Configuración del soporte de montaje ajustable para el montaje a ras

Coloque el riel de montaje izquierdo en la ubicación que ha marcado, coloque firmemente la superficie de montaje a ras contra la parte frontal del rack de dos postes vertical y fíjela al riel de dos postes con dos tornillos Phillips de cabeza cónica 12-24 x 0,5 pulgadas (consulte la figura 5-14).

Deslice el soporte de montaje ajustable de modo que quede colocado contra la parte posterior del rack de dos postes vertical y fíjelo al riel de dos postes mediante dos tornillos Phillips de cabeza cónica 12-24 x 0,5 pulgadas (consulte la figura 5-14).

Repita el paso 6 y el paso 7 para instalar el riel de montaje derecho en el rack.

Mediante una llave de tuerca de 3/8 pulgadas, apriete las tuercas de los soportes de montaje ajustables de los dos rieles de montaje. Tuercas (2 por soporte) Superficie de montaje a ras Espárragos de montaje a ras de 7,62 cm (3 pulgadas) Soporte de montaje ajustable5-24 Guía de instalación del rack Figura 5-14. Instalación de los rieles de montaje para una configuración de montaje a ras Tornillos Phillips de cabeza cónica 12-24 x 0,5 pulgadas (4 por riel) Rack abierto de dos postes Rieles de montaje (2)Guía de instalación del rack 5-25 Instalación del sistema en el rack Para obtener instrucciones al respecto, consulte “Instalación del sistema en el rack” en “Instalación del rack de cuatro postes”. Instalación de las abrazaderas desmontables Para obtener instrucciones al respecto, consulte “Instalación de las abrazaderas desmontables” en “Instalación del rack de cuatro postes”. Ha completado la instalación del kit de rack en un rack de dos postes.5-26 Guía de instalación del rackÍndice 5-27 Índice
