| Type de produit | Scie télescopique à batterie |
| Longueur de coupe | Jusqu'à 3,5 mètres |
| Poids | 3,8 kg (sans batterie) |
| Type de batterie | Batterie lithium-ion 36 V |
| Autonomie | Jusqu'à 100 minutes avec une batterie de 12 Ah |
| Vitesse de chaîne | 13 m/s |
| Guide de chaîne | 30 cm |
| Système de lubrification | Automatique |
| Utilisation recommandée | Élagage et coupe de branches en hauteur |
| Maintenance | Vérification régulière de la chaîne et de la tension, nettoyage du filtre à air |
| Mesures de sécurité | Port de lunettes de protection et de gants recommandé |
| Garantie | 2 ans |
| Accessoires inclus | Chargeur et batterie non inclus |
FOIRE AUX QUESTIONS - HTA 86 STIHL
Questions des utilisateurs sur HTA 86 STIHL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Scie au format PDF gratuitement ! Retrouvez votre notice HTA 86 - STIHL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HTA 86 de la marque STIHL.
MODE D'EMPLOI HTA 86 STIHL
Notice d'emploi
26.3 STIHL importateurs
UNIKOMERC d. o. o.
Bišće polje bb
88000 Mostar
Téléphone: +387 36 352560
Fax: +387 36 350536
UNIKOMERC - UVOZ d. o. o. Sjedište:
Amruseva 10, 10000 Zagreb
Prodaja:
Ulica Kneza Ljudevita Posavskog 56, 10410
Velika Gorica
Téléphone: +385 1 6370010
Fax: +385 16221569
SADAL TARIM MAKINELERI DIS TICARET A. S. Hurriyet Mahallesi Manas Caddesi No. 1
35473 Menderes, İzmir
Téléphone: +90 232 210 32 32
Fax: +90 232 210 32 33

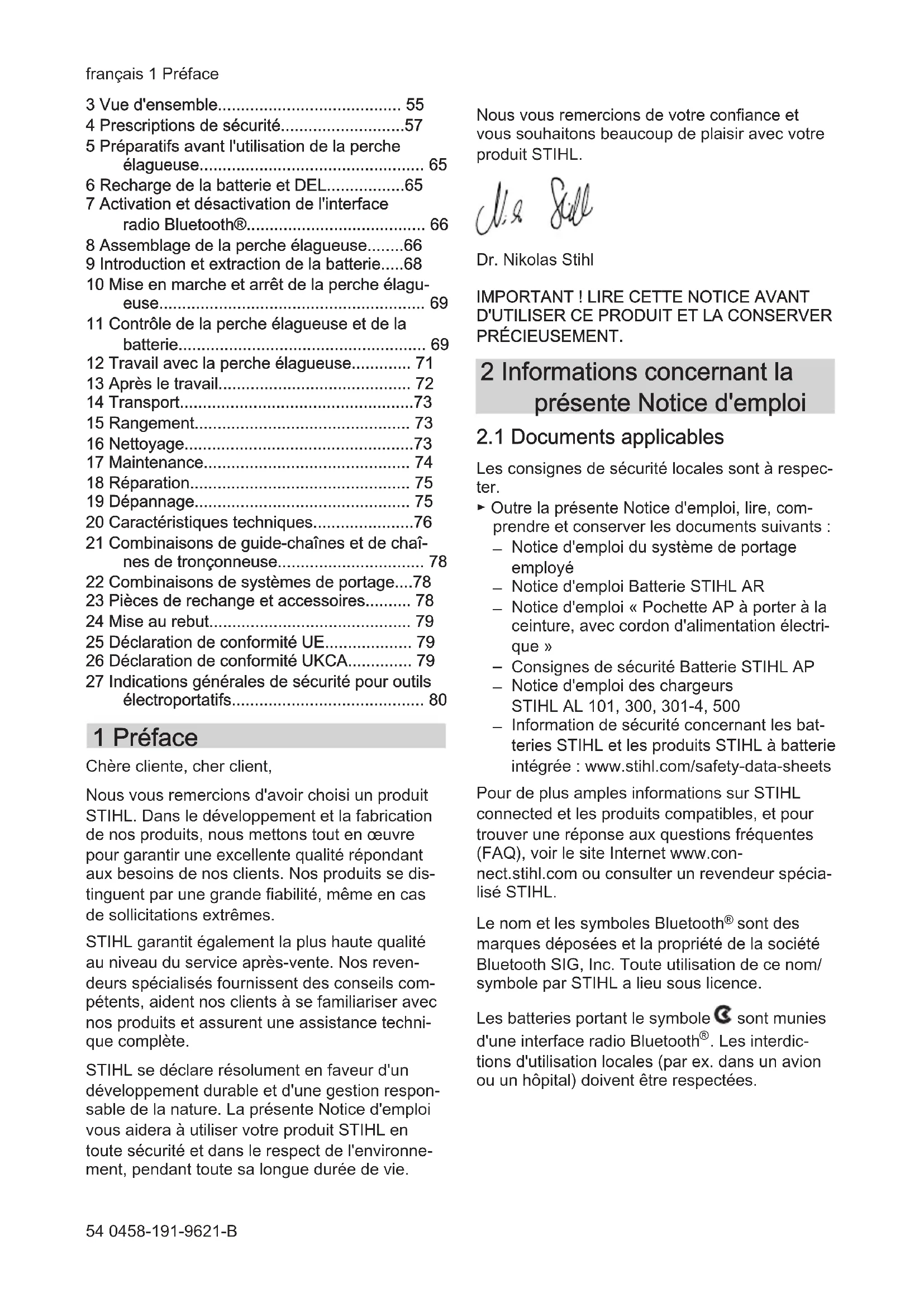

1 Préface. 54 2 Informations concernant la présente notice d'emploi. 54
1 Préface
3Vue d'ensemble 55 4 Prescriptions de sécurité. 57 5 Préparats avant l'utilisation de la perché élagueurse 65 6 Recharge de la batterie et DEL. 65 7 Activation et désactivation de l'interface radio Bluetooth® 66 8 Assemblage de la perché élagueurse......66 9 Introduction et extraction de la batterie....68 10 Mise en marche et arrêt de la perché élaguèuse. 69 11 Contrôle de la perché élagueur et de la batterie. 69 12Travail avec la perché élagueurse. 71 13Aprés le travail. 72 14 Transport. 73 15 Rangement. 73 16 Nettoyage. 73 17 Maintenance. 74 18 Reparation. 75 19Dépannage 75 20 Caracteristiques techniques. 76 21 Combinations de guide-chaires et de chaînes de tronconneuse 78 22 Combinaisons de systèmes de portage....78 23 Pièces de rechange et accessoires 78 24 Mise au rebut. 79 25 Declaration de conformité UE. 79 26 Déclaration de conformité UKCA. 79 27 Indications generales de sécurité pour outils électroportatifs 80
1 Préface
Nous vous remercions d'avoir choisi un produit STIHL. Dans le développement et la fabrication de nos produits, nous mettons tout en œuvre pour garantir une excellente qualité répondant aux besoins de nos clients. Nos produits se distinguent par une grande fiabilité, même en cas de sollicitations extrêmes.
STIHL garantit également la plus haute qualité au niveau du service après-vente. Nos revendeurs spécialisés fournissant des conseils compétents, aident nos clients à se familiariser avec nos produits et assurent une assistance technique complète.
STIHL se déclare résolument en faveur d'un développement durable et d'une gestion responsable de la nature. La présente Notice d'emploi vous aidera à utiliser votre produit STIHL en toute sécurité et dans le respect de l'environnement, pendant toute sa longue durée de vie.
Nous vous remercions de votre confiance et vous souhaitons beaucoup de plaisir avec votre produit STIHL.
NA
Dr. Nikolas Stihl
IMPORTANT! LIRE CETTE NOTICE AVANT D'UTILISER CE PRODUIT ET LA CONSERVER PRECIEUSEMENT.
2 Informations concernant la présente notice d'emploi
Les consignes de sécurité locales sont à respecter.
Outre la présente Notice d'emploi, lire, compter et conserver les documents suivants:
- Notice d'emploi du système de portage employé
- Notice d'emploi Batterie STIHL AR
- Notice d'emploi « Pochette AP à porter à la ceinture, avec cordon d'alimentation électrique »
- Consignes de sécurité Batterie STIHL AP
- Notice d'emploi des chargeurs STIHL AL 101, 300, 301-4, 500 Information de sécurité concernant les batteries STIHL et les produits STIHL à batterie intégrée: www.stihl.com/safety-data-sheets
Pour de plus amples informations sur STIHL connected et les produits compatibles, et pour consulter une réponse aux questions fréquentes (FAQ), voir le site Internet www.connect.stihl.com ou consulter un revendeur spécialisé STIHL.
Le nom et les symboles Bluetooth® sont des marques déposées et la propriété de la société Bluetooth SIG, Inc. Toute utilisation de ce nom/symbole par STIHL a lieu sous licence.
Les batteries portant le symbole sont munies d'une interface radio Bluetooth. Les interdictions d'utilisation locales (par ex. dans un avion ou un hôpital) doivent être respectées.
3 Vue d'ensemble française
Avertissement
Attention sur des dangers qui peuvent causer des blessures graves, voire mortelles.
- Les mesures indiquées peuvent éviter des blessures graves, voire mortelles.
- Attirez l'attention sur des dangers pouvant causer des dégâts matériels.
- Les mesures indiquées peuvent éviter des dégâts matériels.
2.3 Symboles employés dans le texte
Ce symbole renvoie à un chapitre de la présente Notice d'emploi.

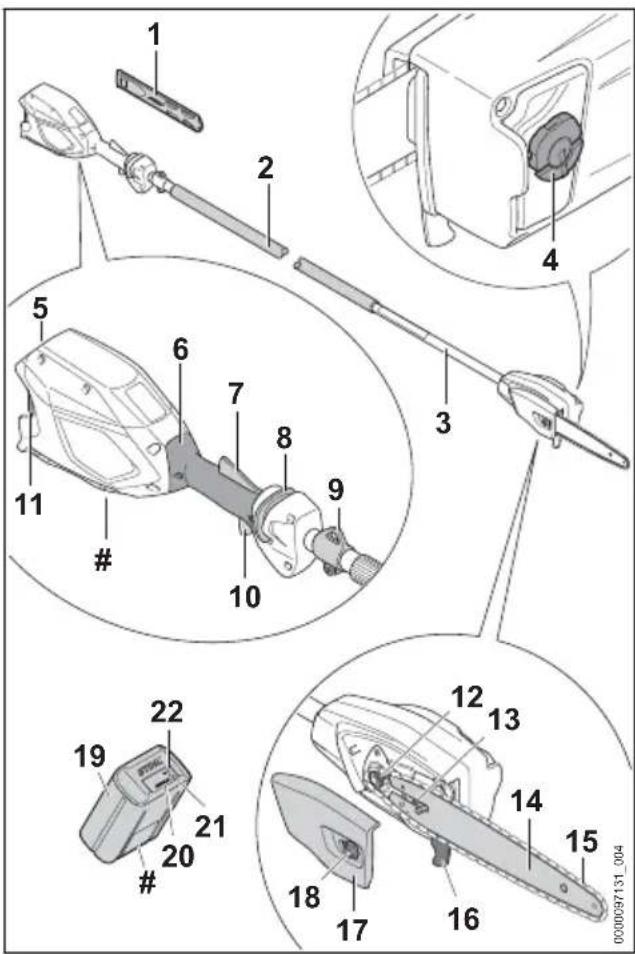

3.1 Perche élagueur STIHL HTA 66 et batterie
1 Protège-chaine Le protège-chaine protège contre le risque de contact avec la chaine. 2 Gaine faisant office de poignée La gaine faisant office de poignée sert à tenir et mener la perche élagueur. 3 Tube Le tube relie les différents composants. 4 Bouchon du réservoir à huile Le bouchon du réservoir à huile ferme le réservoir à huile. 5 Logement pour batterie Logement dans lequel on introduit la batterie. 6 Poignée de commande La poignée de commande sert à commander, tenir et mener la perche élagueuse. 7 Levier Ergo Le levier Ergo maintient le bouton poussoir de déverrouillage en place lorsqu'on lâche la gachette de commande. 8 Bouton poussoir de déverrouillage Le bouton poussoir de déverrouillage déverrouille la gachette de commande. 9 Anneau de suspension L'anneau de suspension est prévu pour l'accrochage du système de portage. 10 Gachette de commande La gachette de commande met la perche élagueuse en marche et l'arrête. 11 Levier de verrouillage Le levier de verrouillage immobilise la batterie dans le logement pour batterie. 12 Pignon Le pignon entraîne la chaîne de tronçonneuse. 13 Vis de tension La vis de tension permet le réglage de la tension de la chaîne. 14 Guide-chaine Le guide-chaine guide la chaîne. 15 Chaîne La chaîne coupe le bois. 16 Butée Pendant le travail, la butée sert à caler la perche élagueuse contre le bois. 17 Couvercle de pignon Le couvercle de pignon recouvre le pignon et fixe le guide-chaine sur la perche élagueur.
français 3 Vue d'ensemble
18 Écrou
L'écrou fixe le couvercle de pignon sur la perche élagueuse.
19 Batterie
La batterie fournit à la perche élagueur l'énergie nécessaire au fonctionnement.
20 DEL
Les diodes électroluminescentes (DEL) indiquent le niveau de charge de la batterie et signalement des dérangements.
21 Touche
La touche active les DEL qui se trouvent sur la batterie. La touche active et désactive l'interface radio Bluetooth® (si elle est montée).
22 DEL « BLUETOOTH » (seulement sur les batteries portant le symbole C)
La DEL indique si l'interface radio Bluetooth® est activée ou désactivée.
Plaque signalétique avec numéro de machine

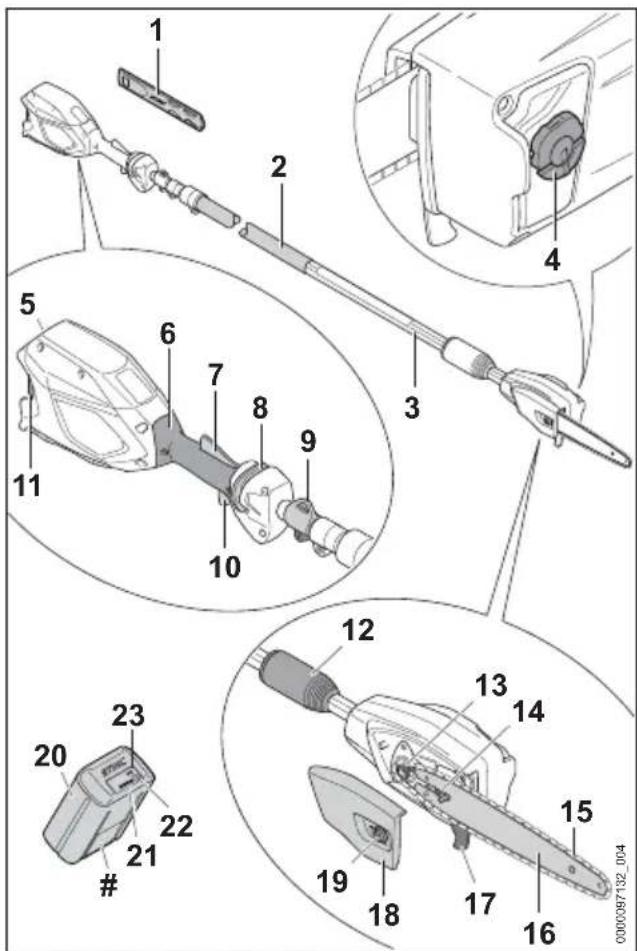

3.2 Perche élagueuse STIHL HTA 86 et batterie
Protège-chaine
Le protège-chaine protège contre le risque de contact avec la chaîne.
2 Gaine faisant office de poignée
La gaine faisant office de poignée sert à tenir et mener la perche élagueur.
3 Tube

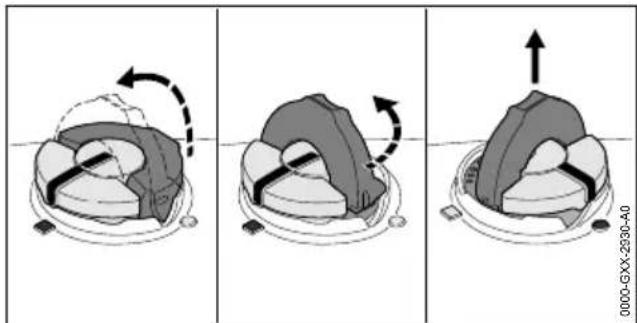

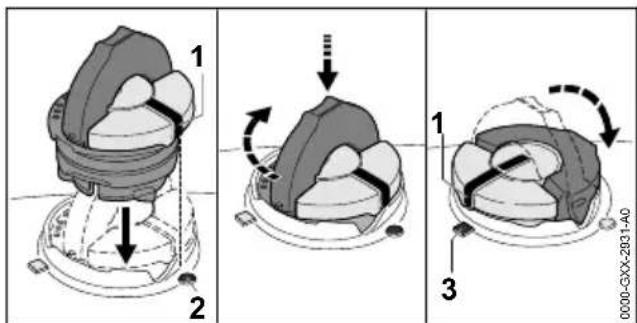

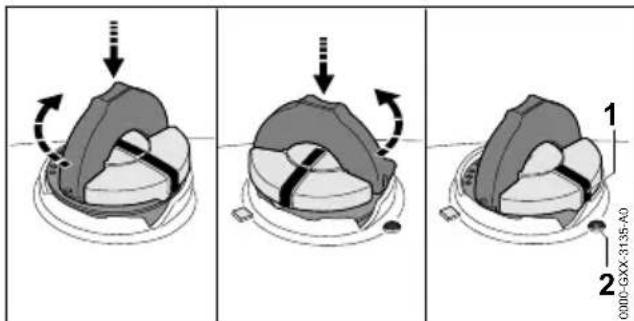

4 Bouchon du réservoir à huile
Le bouchon du réservoir à huile ferme le réservoir à huile.

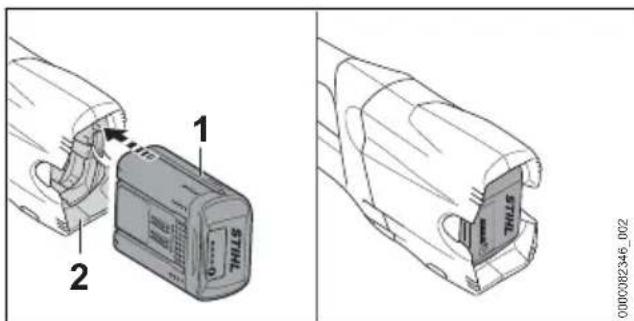

Logement pour batterie
Logement dans lequel on introduit la batterie.
Poignée de commande
La poignée de commande sert à commander, tenir et mener la perche élagueur.

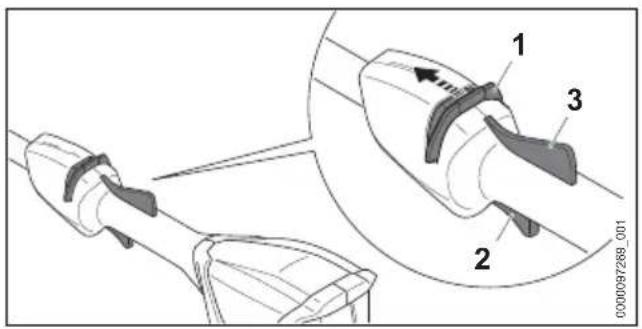

7 Levier Ergo
Le levier Ergo maintient le bouton poussoir de déverrouillage en place lorsqu'on lâche la gâchette de commande.
Bouton poussoir de déverrouillage
Le bouton poussoir de déverrouillage déverrouille la gachette de commande.

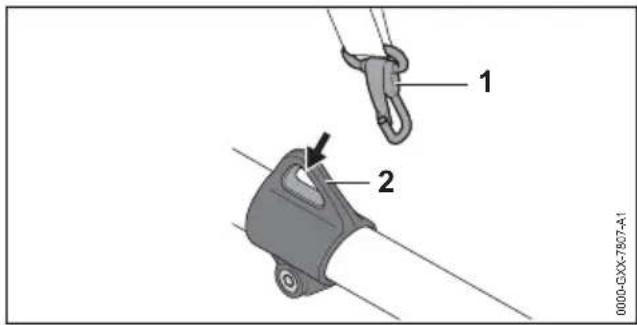

Anneau de suspension
L'anneau de suspension est prévu pour l'accrochage du système de portage.
10 Gachette de commande
La gachette de commande met la perche élagueuse en marche et l'arrête.

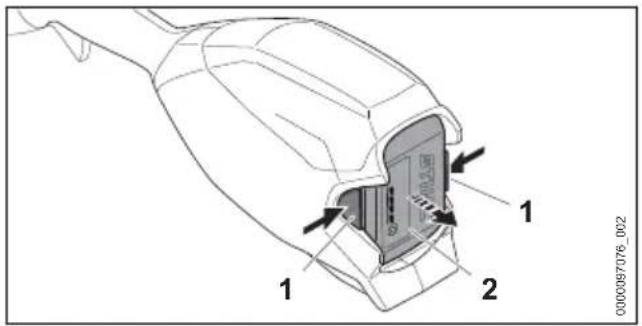

Levier de verrouillage
Le levier de verrouillage immobilise la batterie dans le logement pour batterie.

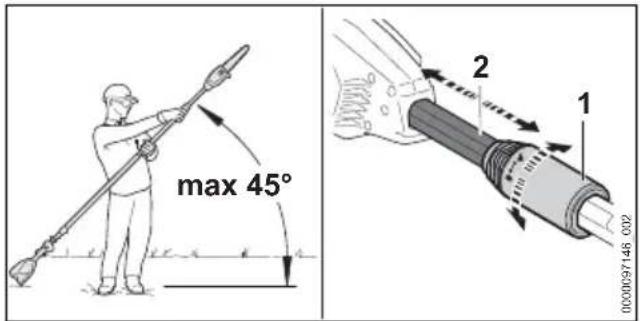

Écrou de serrage
L'écrou de serrage sert au réglage de la longueur du tube.
13 Pignon
Le pignon entraîne la chaîne de tronçonneuse.
Vis de tension

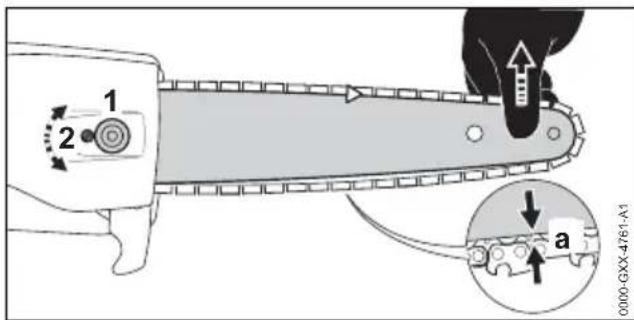

La vis de tension permet le réglage de la tension de la chaîne.
15 Chaine
La chaîne coupe le bois.
16 Guide-chaine
Le guide-chaine guide la chaîne.

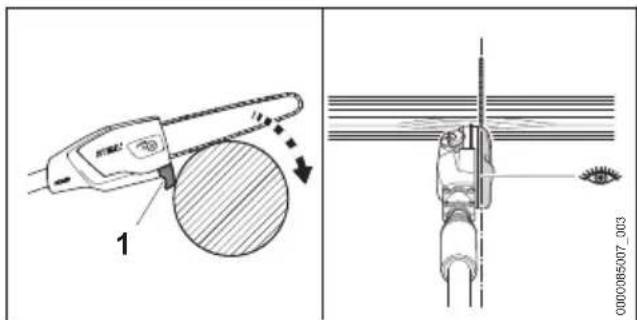

17 Butée
Pendant le travail, la butée sert à caler la perche éliqueuse contre le bois.
18 Couvercle de pignon
Le couvercle de pignon recouvre le pignon et fixe le guide-chaine sur la perche élagueuse.
4 Prescriptions de sécurité françaises
19 Écrou
L'écrou fixe le couvercle de pignon sur la perche élagueuse.
20 Batterie
La batterie fournit à la perche élagueur l'énergie nécessaire au fonctionnement.

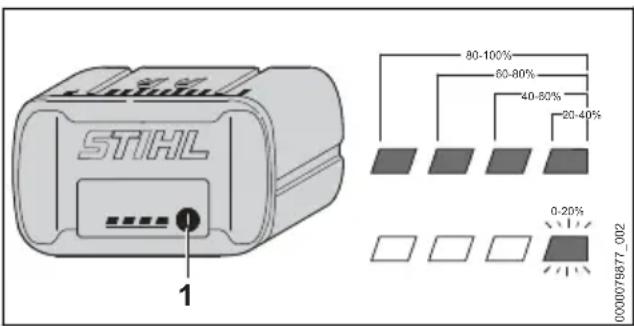

21 DEL
Les diodes électroluminescentes (DEL) indiquent le niveau de charge de la batterie et signalent des dérangements.
22 Touche
La touche active les DEL qui se trouvent sur la batterie. La touche active et désactive l'interface radio Bluetooth® (si elle est montée).
23 DEL « BLUETOOTH » (seulement sur les batteries portant le symbole C)
La DEL indique si l'interface radio Bluetooth® est activée ou désactivée.
Plaque signalétique avec numéro de machine
3.3 Symboles
Les symboles qui peuvent être appliqués sur la perche élagueur et la batterie ont les significations suivantes :
Dans cette position, l'écrou de serrage est ouvert. Le tube peut être sorti.
Dans cette position, l'écrou de serrage est fermé. Il n'est pas possible de sortir le tube.
Ce symbole repère le réservoir à huile de chaîne adhésive.
Ce symbole indique le sens de rotation de la chaîne.
Sens de rotation pour tendre la chaîne
1 DEL est allumée de couleur rouge. La batterie est trop chaude ou trop froide.
4 DEL clignotent de couleur rouge. Il y a un dérangement dans la batterie.
La batterie a une interface radio Bluetooth et elle peut être connectée avec l'application STIHL.
Le chiffre situé à côté du symbole indique la capacité énergétique de la batterie suivant la spécification du fabricant des cellules. À l'utilisation pratique, la capacité énergétique réellement disponible est inférieure.
Ne pas jeter le produit avec les ordures ménagères.
4.1 Symboles d'avertissement
Les symboles d'avertissement appliqués sur la perche élagueur ou la batterie ont les significations suivantes :
Respecter les consignes de sécurité et les mesures à prendre.
Il est nécessaire de lire, de bien comprendre et de conserver précieusement la Notice d'emploi.
Porter des lunettes de protection et un casque de protection.
Porter des chaussures de protection.
Porter des gants de travail.
Respecter la distance de sécurité.
Retirer la batterie pour les pauses de travail, le transport, le rangement, la maintenance ou la réparation de la machine.
PrésERVER la batterie de la chaleur et du feu.
Ne pas plonger la batterie dans un liquide quelconque.
Respecter la plage de températures admissibles pour la batterie.
4.2 Utilisation conforme à la destination
La perche élagueuse STIHL HTA 66 ou HTA 86 est donc pour l'élagage ou la taille de grands arbres.
Il est interdit d'utiliser la perché élagueuse pour abattre des arbres.
La perche élagueuse peut être utilisée en cas de pluie.
La perche élagueuse est alimentée par une batterie STIHL AP ou par une batterie STIHL AR.
En combinaison avec l'application STIHL, la batterie portant le symbole G permet la personnalisation et la transmission d'informations concernant la batterie sur la base de la technologie Bluetooth®.
Avertissement
L'utilisation de batteries qui ne sont pas autorisées par STIHL pour cette perche élagueuse risque de causer des incendies et des explosions. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures graves, voir mortelles. Utiliser la perche élagueuse avec une batterie STIHL AP ou une batterie STIHL AR. Si la perche élagueuse ou la batterie n'est pas utilisée conformément à la destination prévue, cela peut causer des dégâts matériels et des personnes risquent de subir des blessures très graves, voir mortelles. Utiliser la perche élagueuse comme décrit dans la présente Notice d'emploi. Utiliser la batterie comme décrit dans la présente Notice d'emploi, dans la Notice d'emploi Batterie STIHL AR, dans l'application STIHL et sur le site Internet www.connect.stihl.com.
4.3 Exigences posées à l'utilisateur
- Les personnes qui n'ont pas reçu de formation adéquate ne peuvent pas reconnaître ou évaluer les dangers de la perche élagueur et de la batterie. L'utilisateur ou d'autres personnes risquent de subir des blessures graves, voir mortelles.
Il est nécessaire de lire, de bien comprendre et de conserver précieusement la Notice d'emploi.
- Si on confie la perceuse élagueuse ou la batterie à une autre personne : il faut y joindre la Notice d'emploi. S'assurer que l'utilisateur remplit les conditions suivantes :
L'utilisateur est reposé. - L'utilisateur dispose de toute l'intégrité physique, sensorielle et mentale nécessaire pour être capable d'utiliser correctement
correctement la perchette élagueuse et la batterie et de travailler avec cet équipement. Si l'utilisateur ne dispose pas de toute l'intégrité physique, sensorielle et mentale requise, il ne doit travailler avec cet équipement que sous la surveillance d'une personne responsable ou après avoir reçu, de cette personne responsable, toutes les instructions nécessaires.
L'utilisateur est capable de reconnaître et d'évaluer les dangers de la perchette élagueuse et de la batterie. - L'utilisateur est majeur ou bien l'utilisateur faisant un apprentissage professionnel travaille sous la surveillance d'un instructeur conformément aux dispositions nationales applicables. - Avant de travailler pour la première fois avec la perchette élagueuse, l'utilisateur a reçu les instructions nécessaires, du revendeur spécialisé STIHL ou d'une autre personne compétente. L'utilisateur ne se trouve pas sous l'influence de l'alcool, de drogues ou de médicaments.
Au moindre doute : consulter un revendeur spécialisé STIHL.
4.4 Vêtements et équipement
Au cours du travail, les cheveux longs risquent d’être happés par la perche élagueur. L’utilisateur risque de subir des blessures graves.
- Les personnes aux cheveux longs doivent les nouer et les assurer de telle sorte qu'ils soient maintenus au-dessus des épaules.
Au cours du travail, des objets peuvent être soulevés du sol et projetés à haute vitesse. L'utilisateur risque d'être blessé.
- Porter des lunettes de protection couvrant étroitement les yeux. Les lunettes de protection appropriées disponibles dans le commerce sont certifiées conformément à la norme EN 166 ou aux dispositions nationales en vigueur et portent le marquage correspondant.
Une chute d'objets peut causer des blessures à la tête.
Porter un casque.
Au cours du travail, la machine peut soulever de la poussière. L'aspiration de poussière est
dangereuse pour la santé et peut donner lieu à des réactions allergiques.
- En cas de dégagement de poussière : porter un masque antipoussière.
Des vêtements mal appropriés risquent de se prendre dans le bois, les broussailles ou la perche élagueur. S'il ne porte pas les vêtements appropriés, l'utilisateur risque de subir des blessures graves. Porter des vêtements ajustés. - Ne pas porter d'écharpe, ni de bijoux. Au cours du travail, l'utilisateur peut se couper en touchant le bois. Au cours du nettoyage ou de la maintenance, l'utilisateur peut entrer en contact avec la chaîne. L'utilisateur risque d'être blessé.
- Porter des gants de travail en matière résistante.
S'il ne porte pas les chaussures appropriées, l'utilisateur risque de glisser. L'utilisateur risque d'être blessé.
- Porter des chaussures fermées et robustes, à semelle crantée antidérapante.
4.5.1 Perche élagueuse
Des passants, des enfants et des animaux ne peuvent pas reconnaître et évaluer les dangers de la perchette élagueur et des objets soulevés et projetés par la perchette élagueur. Des passants, des enfants ou des animaux risquent d'être grièvement blessés et des dégâts matériels peuvent survenir.
Veiller à ce que les passants, les enfants et les animaux restent à une distance de sécurité de 15 m tout autour de l'aire de travail.
- Toujours respecter une distance de 15 m par rapport à tout objet.
- ent pas jouer avec la perché éliqueuse.
- Les composants électriques de la perché élagueuse peuvent produire r des incendies et
des explosions. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures graves, voir mortelles.
- Ne pas travailler à proximité de matières facilement inflammables ou dans un environnement représentant des risques d'explosion.
Avertissement
Des passants, des enfants ou des animaux ne peuvent pas reconnaître et évaluer les dangers de la batterie. Des passants, des enfants ou des animaux risquent d'être grièvement blessés.
Veiller à ce que des passants, des enfants ou des animaux ne s'approchent pas. - Ne pas laisser la batterie sans surveillance. Veiller à ce que des enfants ne puissent pas jouer avec la batterie.
La batterie n'est pas protégée contre toutes les influences de l'environnement. Si la batterie est exposée à certaines influences de l'environnement, la batterie risque de prendre feu, d'exploser ou de subir des dommages irréparables. Des personnes peuvent être grièvement blessées et des dégâts matériels peuvent survenir.
PrésERVER la batterie de la chaleur et du feu. Ne jamais jeter la batterie au feu.
Utiliser et conserver la batterie dans la plage de températures de - 10°C et +50°C. - Ne pas plonger la batterie dans un liquide.
- Tenir la batterie à l'écart de petits objets métalliques.
- Ne pas soumettre la batterie à une forte pression.
- Ne pas exposer la batterie aux micro-ondes.
- Tenir la batterie à l'écart des produits chimiques et des sels.
4.6.1 Perche élagueuse
La perche élagueuse se trouve en bon état pour une utilisation en toute sécurité si les conditions suivantes sont remplies :
- La perché élagueuse ne présente aucun endommagement. -La perché élagueuse est propre.
- Les éléments de commande fonctionnent et n'ont pas été modifiés.
- Le graissage de la chaîne fonctionne.

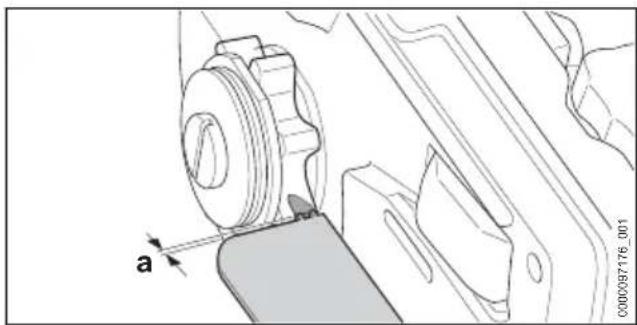

- La profondeur des traces d'usure du pignon ne dépasse pas 0,5 mm.
- Une combinaison de guide-chaine et de chaîne indiquée dans la présente Notice d'emploi est montée.
- Le guide-chaine et la chaîne sont montés correctement. -La chaîne est correctement tendue.
- Des accessoires d'origine STIHL destinés à cette perche élagueuse sont montés.
- Les accessoires sont montés correctement.
- Le bouchon du réservoir à huile est fermé.
Avertissement
Si l'état impeccable requis pour la sécurité n'est pas garanti, il est possible que des composants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors service. Des personnes risquent de subir des blessures graves, voire mortelles.
- Ne travailler avec la perché élaguéeuse que si elle ne présente aucun endommagement. Si la perché élagueur est encrassée : nettoyer la perché élagueur.
- N'apporter aucune modification à la perché élagueur. Exception : montage d'une combinaison de guide-chaine et de chaîne indiquée dans la présente Notice d'emploi. Si les éléments de commande ne fonctionnent pas : ne pas travailler avec la perché élagueur. Monter des accessoires d'origine STIHL destinés à cette perché élagueur. Monter le guide-chaine et la chaîne comme décrit dans la présente Notice d'emploi.
- Monter les accessoires comme indiqué dans la présente Notice d'emploi ou dans la Notice d'emploi de ces accessoires.
- N'introduire aucune objet dans les orifices de la perche élagueuse. Fermer le bouchon du réservoir à huile.
- Remplacer les étiquettes d'usées ou endommagées. En cas de doute : demander conseil à un revendeur spécialisé STIHL.

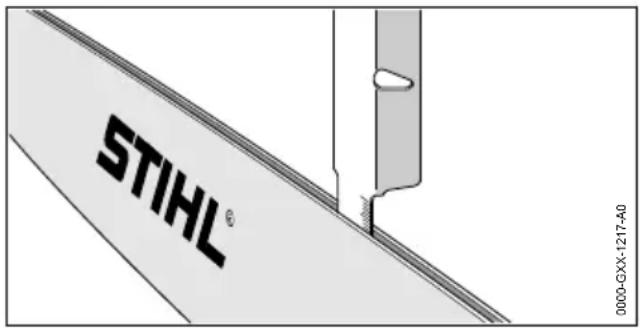

4.6.2 Guide-chaine
Le guide-chaine se trouve en bon état pour une utilisation en toute sécurité si les conditions suivantes sont remplies :
- Le guide-chaine ne présente aucun endommagement.
- Le guide-chaine n'est pas déformé. - La profondeur de la rainure atteint ou dépasse la profondeur de rainure minimale, 20.3.
- Les joues de la rainure ne présentent pas de bavures.
- La rainure du guide-chaine n'est ni serrée, ni évasée.
Si le guide-chaine n'est pas dans l'état impeccable requis pour la sécurité, il ne peut plus guider correctement la chaîne. La chaîne en rotation risque de sauter du guide-chaine. Des personnes risquent alors de subir des blessures graves, voire mortelles.
- Ne travailler qu’avec un guide-chaine qui ne présente aucun endommagement. Si la profondeur de la rainure est inférieure à la profondeur de rainure minimale : remplacer le guide-chaine.
- Ébavurer le guide-chaine une fois par semaine. Au moindre doute : consulter un revendeur spécialisé STIHL.
4.6.3 Chaîne
La chaîne se trouve en bon état pour une utilisation en toute sécurité si les conditions suivantes sont remplies :
- La chaine ne présente en endommagement. -La chaine est correctement affutée.
- Les repères d'usure des dents de coupe sont visibles
Si l'état impeccable requis pour la sécurité n'est pas garanti, il est possible que des composants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors service. Des personnes risquent de subir des blessures graves, voire mortelles.
- Ne travailler qu'avec une chaîne qui ne présente aucun endommagement. Affûter correctement la chaîne.
Au moindre doute : consulter un revendeur spécialisé STIHL.
4.6.4 Batterie
La batterie est dans un état conforme aux règles de sécurité si les conditions suivantes sont réunies:
-La batterie est intacte. -La batterie est propre et sèche. -La batterie fonctionne et est intacte.
La batterie ne peut plus fonctionner en toute sécurité si elle n'est pas dans un état conforme aux règles de sécurité. Les personnes risquent des blessures graves.
Utiliser une batterie intacte et en parfait état de fonctionnement. - Ne pas recharger une batterie endommagée ou défectueuse. Si la batterie est sale ou humide : nettoyer la batterie et la laisser sécher. - Ne pas modifier la batterie. - Ne pas introduire d'objets dans les ouvertures de la batterie. - Ne pas relier et ne pas court-circuiter les contacts électriques de la batterie avec des objets métalliques. - Ne pas ouvrir la batterie. - Remplacer les pictogrammes usés ou endommagés.
Du liquide peut s'écouler d'une batterie endommagée. Si le liquide entre en contact avec la peau ou les yeux, ceux-ci peuvent être irrités.
Éviter tout contact avec le liquide. En cas de contact avec la peau : rincer abondamment les parties de la peau concernées à l'eau savonneuse. En cas de contact avec les yeux : rincer les yeux abondamment à l'eau claire pendant 15 minutes au moins, puis consulter un médecin.
- Une batterie endommagée ou défectueuse peut dégager une odeur inhabituelle, de la fumée ou peut brûler. Les personnes risquent des blessures graves, voire la mort, et des dommages matériels peuvent survenir.
Si la batterie dégage une odeur inhabituelle ou de la fumée : ne pas utiliser la batterie et la tenir éloignée de substances inflammables. Si la batterie brûle : essayer d'éteindre la batterie en feu à l'aide d'un extincteur ou avec de l'eau.
4.7.1 Sciage
Si personne ne se trouve à portée de voix, en dehors de l'aire de travail, aucun secours n'est possible en cas d'urgence. S'assurer que des personnes se trouvent à portée de voix, en dehors de l'aire de travail. - Dans certaines situations, il est possible que l'utilisateur ne puisse plus travailler de manière concentrée. L'utilisateur risque de perdre le contrôle de la perche élagueur, de trébucher, de tomber et de subir des blessures graves. Travailler calmement et de façon réfléchie. - Si les conditions d'éclairage et de visibilité sont mauvaises : ne pas travailler avec la perche élagueuse. La perche élagueur ne doit être maniée que par une seule personne. Faire attention aux obstacles. - Travailler debout sur le sol et dans une position stable pour ne pas risquer de perdre l'équilibre. S'il est nécessaire de travailler en hauteur : utiliser une nacelle élévatoire ou un échafaudage stable. En cas de signes de fatigue : faire une pause. La chaîne en rotation risque de couper l'utilisateur. L'utilisateur risque de subir des blessures graves. - Ne pas toucher à la chaîne en rotation. Si la chaîne est bloquée par un objet quelconque : arrêter la perche élagueur et retirer la batterie. Alors seulement retirer l'objet. La chaîne en rotation chauffe et se dilate. Si la chaîne n'est pas suffisamment graissée et retendue, la chaîne risque de sauter du guide-chaîne ou de casser. Des personnes peuvent être grièvement blessées et des dégâts matériels peuvent survenir. Utiliser de l'huile de chaîne adhésive. Au cours du travail, contrôler régulièrement la tension de la chaîne. Si la tension de la chaîne est trop faible : retendre la chaîne. Si, au cours du travail, on constate un changement d'état ou un comportement inhabituel de la perche élagueur, il est possible que la perche élagueur ne soit plus dans l'état requis pour une utilisation en toute sécurité. Des personnes peuvent être grièvement blessées et des dégâts matériels peuvent survenir.
Français 4 Prescriptions de sécurité
- Arrêtez le travail, rechargez la batterie et consultez un revendeur spécialisé STIHL.
Au cours du travail, la perche élagueuse peut produire des vibrations.
Porter des gants.
Faire des pauses. En cas de signes de troubles de la circulation sanguine : consulter un médecin.
Si la chaîne en rotation heurte un objet dur, cela peut produire des étincelles. Dans un environnement facilement inflammable, les étincelles risquent de déclencher des incendies. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures graves, voir mortelles. - Ne pas travailler dans un environnement facilement inflammable. Lorsqu'on relâche la gâchette de commande, la chaîne continue de tourner pendant quelques instants. Si la chaîne en rotation entre en contact avec une personne, elle peut causer de graves coupures. Des personnes risquent d'être grièvement blessées. - Tenir fermement la pérécue élagueuse à deux mains et attendre que la chaîne ne tourne plus. - Dans une situation dangereuse, l'utilisateur peut paniquer et être incapable de déboucler le système de portage et de s'en séparer. L'utilisateur risque de subir des blessures graves. Il faut donc s'exercer à enlever le système de portage.
A VERTISSEMENT
Si on coupe du bois sous contrainte, le guide-chaine risque de se coincer. L'utilisateur risque de perdre le contrôle de la perche élagueuse et de subir des blessures graves.
- Scier tout d'abord une entaille initiale (1) du côté de pression (A), puis exécuter la coupe de séparation (2), décalée en direction du tronc, du côté de traction (B).
DANGER
Si on travaille dans le voisinage de câbles électriques sous tension, la chaîne risque d’entrer en contact avec les câbles sous tension et de les endommager. L’utilisateur risque de subir des blessures graves, voir mortelles.
Respecter une distance d'au moins 15m par rapport a toute ligne electrique sous tension.

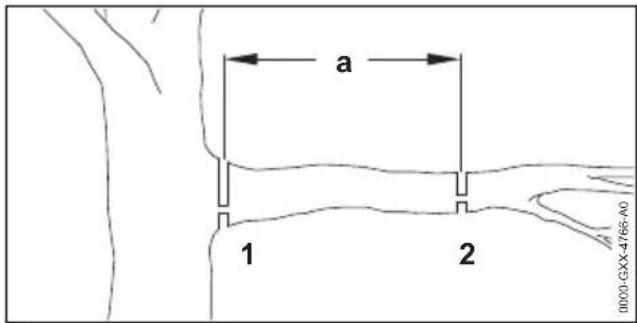

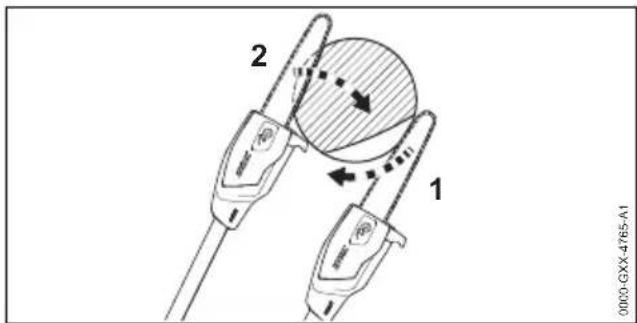

4.7.2 Élagage
Au cours de l'élagage, la branche coupée peut tomber. L'utilisateur risque de subir des blessures graves.
Ne jamais se tenir sous la branche à couper. - Ne pas dépasser un angle maximal par rapport à l'horizontal.
4.8 Forces de réaction
4.8.1 Rebond
Un rebond peut se produire dans les cas suivants:
- Si, dans la zone du quart supérieur de la tête du guide-chaine, la chaine en rotation heurte un objet dur et est rapidement freinée.
- Si, dans la zone de la tête du guide-chaine, la chaîne en rotation se trouve coincée.
Avertissement
Si un rebond se produit, la perché élagueuse peut être projetée vers le haut. L'utilisateur risque de perdre le contrôle de la perché élagueuse et de subir des blessures graves, voir mortelles.
Toujours tenir fermement la perche élagueuse à deux mains. Veiller à ce qu'aucune partie du corps de l'utilisateur ne se trouve dans le prolongement du plan de basculement de la perche élagueuse. - Travailler comme précisé dans la présente Notice d'emploi. - Ne pas travailler avec la zone du quart supérieur de la tête du guide-chaine. - Travailler avec une chaîne correctement affûtée et correctement tendue. Utiliser une chaîne à tendance au rebond réduite. Utiliser un guide-chaine à tête de renvoi de faible diamètre. Scier en accélérant à fond.
4.8.2 Traction
Lorsqu'on travaille avec le côté inférieur du guide-chaine, la perche élagueur est tirée dans le sens opposé à l'utilisateur.
Avertissement
Si la chaîne en rotation heurte un objet dur et est rapidement freinée, la pérchée élagueuse peut être brusquement et très fortement tirée dans le sens opposé à utiliser. L'utilisateur risque de perdre le contrôle de la pérchée élagueuse.
gueuse et de subir des blessures graves, voire mortelles.
Toujours tenir fermement la perche élagueuse à deux mains. - Travailler comme décrit dans la présente Notice d'emploi. Mener le guide-chaine dans la fente de coupe en le maintenant bien droit. Appliquer correctement la butée contre le bois. Scier en accélérant à fond.

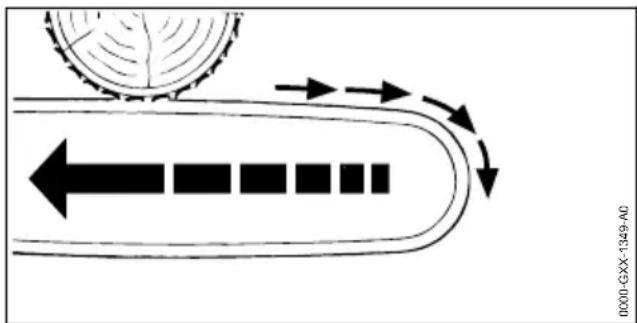

4.8.3 Contrecoup
Lorsqu'on travaille avec le côté supérieur du guide-chaine, la perche élagueur est repoussée en direction de l'utilisateur.
Si la chaîne en rotation heurte un objet dur et est rapidement freinée, la perche élagueuse peut être brusquement et très fortement repoussée en direction de l'utilisateur. L'utilisateur risque de perdre le contrôle de la perche élagueuse et de subir des blessures graves, voire mortelles.
- Toujours tenir fermement la pécher élagueuse à deux mains.
- Travailler comme décrit dans la présente Notice d'emploi. Mener le guide-chaine dans la fente de toupe en le maintenant bien droit. Scier en accélérant à fond.
Avertissement
Au cours du transport, la perche élagueuse risque de se renverser ou de se déplacer. Cela risque de blesser des personnes et de causer des dégâts matériels.
Retirer la batterie.
Préscriptions de sécurité
Glisser le protecteur de chaîne par-dessus le guide-chaîne de telle sorte qu'il recouvre intégralement le guide-chaîne. Assurer la perchée élagueuse avec des sangles ou un filet, de telle sorte qu'elle ne risque pas de se renverser ou de se déplacer.
Avertissement
La batterie n'est pas protégée contre toutes les influences de l'environnement. Si la batterie est exposée à certaines influences de l'environnement, elle risque d'être endommagée et cela peut causer des dégâts matériels. - Ne pas transporter une batterie endommagée. Au cours du transport, la batterie risque de se renverser ou de se déplacer. Cela risque de blesser des personnes et de causer des dégâts matériels. - Emballer la batterie de telle sorte qu'elle ne puisse pas se déplacer à l'intérieur de son emballage. Assurer l'emballage de telle sorte qu'il ne puisse pas se déplacer.
4.10 Rangement
- Les enfants ne peuvent pas reconnaître et évaluer les dangers de la perche élagueur. Les enfants risquent de subir des blessures graves.
Retirer la batterie.
Glisser le protecteur de chaîne par-dessus le guide-chaîne de telle sorte qu’il recouvre intégralement le guide-chaîne. - Conserver la perche élagueuse hors de portée des enfants.
L'humidité risque d'entraîner une corrosion des contacts électriques de la perchée élagueuse et des composants métalliques. Cela risquerait d'endommager la perchée élagueuse.
Retirer la batterie.
- Conserver la périègue élagueuse au propre et au sec.
4.10.2 Batterie
- Les enfants ne peuvent pas reconnaître et évaluer les dangers de la batterie. Les enfants risquent de subir des blessures graves.
- Conserver la batterie hors de portée des enfants. La batterie n'est pas protégée contre toutes les influences de l'environnement. Si la batterie est exposée à certaines influences de l'environnement, la batterie risque de subir des endommagements irréparables. Conserver la batterie au propre et au sec. Conserver la batterie dans un local fermé.
- Conserver la batterie séparément de la perché élagueurse. Si I'on peut laisser la batterie dans le chargeur: débrancher la fiche secteur et server la batterie avec un niveau de charge compris entre 40% et 60% (2 DEL allumées de couleur verte). Conserver la batterie dans la plage de températures de - 10°C a + 50 °C.
Avertissement
Si on ne retire pas la batterie avant le nettoyage, la maintenance ou la réparation, la perceuse élagueuse risque d’être mise en marche par mégarde. Des personnes peuvent être grièvement blessées et des dégâts matériels peuvent survenir.
Retirer la batterie.
- Un nettoyage avec des détergents agressifs, un jet d'eau ou des objets pointus peut endommager la perché élagueur, le guide-chaine, la chaine ou la batterie. Si la perché élagueur, le guide-chaine, la chaine ou la batterie ne sont pas nettoyés comme il faut, il est possible que des composants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors service. Des personnes risquent d'être grièvement blessées.
Nettoyer la perché élagueur, le guide-chaine, la chaine et la batterie comme décrit dans la présente Notice d'emploi.
Si la perché élagueur, le guide-chaine, la chaine et la batterie ne sont pas entretenus ou réparés comme il faut, il est possible que des composants ne fonctionnent plus correctement.
5 Préparatifs avant l'utilisation de la perche élagueuse
ment et que des dispositifs de sécurité soient mis hors service. Des personnes risquent de subir des blessures graves, voire mortelles.
- Ne pas effectuer soi-même la maintenance ou la réparation de la perché élagueur et de la batterie. Si une maintenance ou une réparation de la perché élagueur ou de la batterie s'avère nécessaire : consulter un revendeur spécialisé STIHL. Effectuer la maintenance ou la réparation du guide-chaine et de la chaine comme décrit dans la présente Notice d'emploi.
Au cours du nettoyage ou de la maintenance de la chaîne, l'utilisateur peut se couper sur les dents de coupe acérées. L'utilisateur risque d'être blessé.
- Porter des gants de travail en matière résistante.
5.1 Préparatifs avant l'utilisation de la perceuse élagueuse
Avant chaque utilisation, effectuer impérativement les opérations suivantes :
S'assurer que les composants suivants sont dans l'état impeccable requis pour la sécurité : Perche élagueur, 4.6.1. - Guide-chaine, 4.6.2. - Chaîne, 4.6.3. - Batterie, 6.4.
Contrôler la batterie, 11.6. Recharger complètement la batterie comme décrit dans la Notice d'emploi des chargeurs STIHL AL 101, 300, 301-4, 500. Nettoyer la perche élagueuse, 16.1. - Assembler la perche élagueuse (HTA 86), 8.1. Monter le guide-chaine et la chaine, 3.2.1. Tendre la chaine, 8.3. - Remplir le plein d'huile de chaîne adhésive, 8.4. Régler la longueur du tube (HTA 86), 2.1. - Mettre le système de portage et l'ajuster, 12.2. Contrôler les éléments de commande, 11.4. Contrôler le graissage de la chaine, 1.5.
Si ces opérations ne peuvent pas être exécutées : ne pas utiliser la perche élagueuse, mais consulter un revendeur spécialisé STIHL.
5.2 Connexion de la batterie munie d'une interface radio bluetooth® avec l'application STIHL app
- Activer l'interface radio Bluetooth® sur l'appareil portable.
- Activer l'interface radio Bluetooth® sur la batterie, 7.1.
- Télécharger l'application STIHL App de l'App Store sur l'appareil portable et créer un compte. Ouvrir l'application STIHL App et se connecter.
- Ajouter la batterie dans l'application STIHL App et suivre les instructions affichées à l'écran.
Pour de plus amples informations et d'autres possibilités de contact, voir https://support.stihl.com ou l'application.
La disponibilité de la fonction STIHL Connected dans l'application STIHL App dépend du marché.
6.1 Recharge de la batterie
Le temps de recharge dépend de différents facteurs, par ex. de la température de la batterie ou de la température ambiantes. Le temps de recharge réel peut donc différer du temps de recharge indiqué dans la documentation. Pour le temps de recharge, voir www.stihl.com/charging-times.
- Recharger la batterie comme décrit dans la Notice d'emploi des chargeurs STIHL AL 101, 300, 301-4, 500.
6.2 Affichage du niveau de charge
Enclencher la touche (1). Les diodes électroluminescentes (DEL) s'allument de couleur verte pendant env. 5 secondes et indiquent le niveau de charge actuel. - Si la DEL droite clignote de couleur verte : recharger la batterie.
6.3 DEL sur la batterie
Les diodes électroluminescentes (DEL) peuvent indiquer le niveau de charge de la batterie ou signaler des dérangements. Les DEL peuvent être allumées continûment ou clignoter de couleur verte ou rouge.
Si les DEL sont allumées ou clignotent de couleur verte, elles indiquent le niveau de charge actuel.
Si les LED sont allumées ou clignotent de couleur rouge : éliminer les dérangements, 19. Il y a un dérangement dans la perchée élagueuse ou dans la batterie.
7.1 Activation de l'interface radio bluetooth®
- Si la batterie a une interface radio Bluetooth® : enfoncez la touche et maintenez-la enfoncée pendant env. 3 secondes.
La DEL « BLUETOOTH » qui se trouve à côté du symbole C s'allume de couleur bleue pendant environ 3 secondes. L'interface radio Bluetooth® de la batterie est activée.
7.2 Désactivation de l'interface radio bluetooth®
Si la batterie a une interface radio Bluetooth : enforcer la touche et la maintenir enfoncée pendant env. 3 secondes.
La DEL « BLUETOOTH » qui se trouve à côté du symbole clignote six fois de couleur bleue. L'interface radio Bluetooth de la batterie est désactivée.

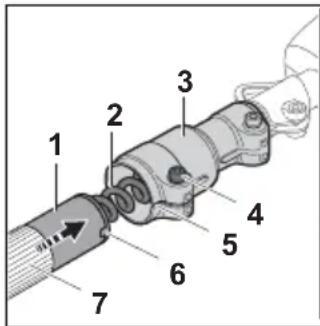

8.1 Assemblage de la perche élagueuse (HTA 86)
- Arrêtez la perche élagueuse et retirez la batterie.
- Ajuster le tube (1) comme montré sur l'illustration. Glisser le tube (1) dans la pièce de serrage (3) de telle sorte que les échancrures (5 et 6) coïncident.
- Pousser le tube (1) dans la pièce de serrage (3), jusqu'en butée, de telle sorte que la pièce de serrage (3) se trouve par-dessus la gaine faisant office de poignée (7), en veillant à ne pas endommager le câble (2). Serrer fermement la vis (4).
Le tube ne doit plus être démonté.

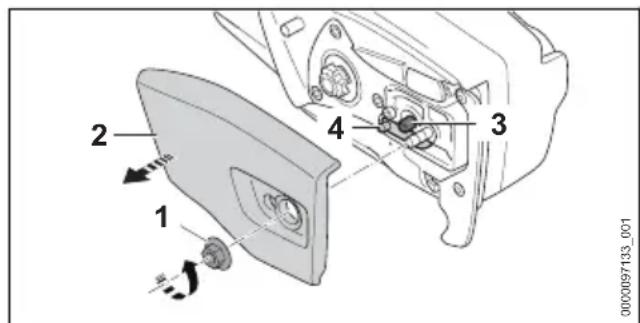

8.2.1 Montage du guide-chaine et de la chaîne
Les combinaisons de guide-chaine et de chaîne qui conviennent pour le pignon respectif et dont le montage est autorisé sont indiquées dans les caractéristiques techniques, 21.1.
- Arrêtez la perche élagueuse et retirez la batterie.
Tourner l'écrou (1) dans le sens inverse des aiguilles d'une montre, jusqu'à ce que l'on puisse enlever le couvercle de pignon (2). Enlever le couvercle de pignon (2). Tourner la vis de tension (3) dans le sens inverse des aiguilles d'une montre jusqu'à ce que le coulisseau de tension (4) bute contre le bord de la découpe du carter, à gauche.

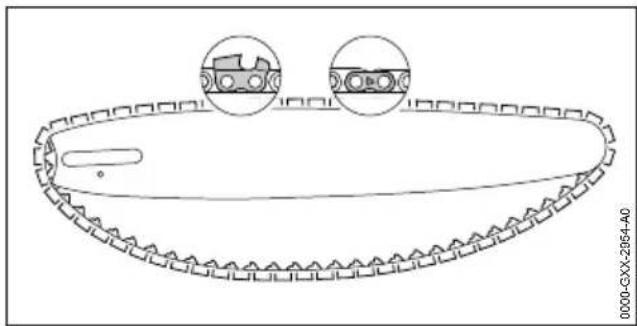

Poser la chaîne dans la rainure du guide-chaîne de telle sorte que, sur la face supérieure du guide-chaîne, les flèches estampées sur les maillons intermédiaires de la chaîne soient orientées dans le sens de rotation.

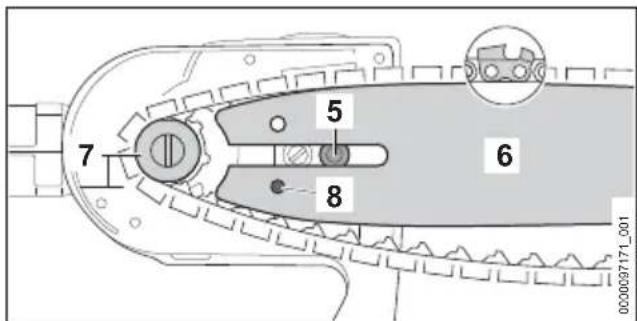

Poser le guide-chaine avec la chaine sur la perchette élagueur de telle sorte que les conditions suivantes soient remplies :
- Les maillons d'entraînement de la chaîne sont en prise sur les dents du pignon (7).
- La vis à embase (5) se trouve dans le trou oblong du guide-chaine (6).
- Le tourillon du coulisseau de tension (4) se trouve dans le trou (8) du guide-chaine (6).
L'orientation du guide-chaine (6) ne joue aucun rôle. Le texte imprimé sur le guide-chaine (6) peut aussi se trouver à l'envers.

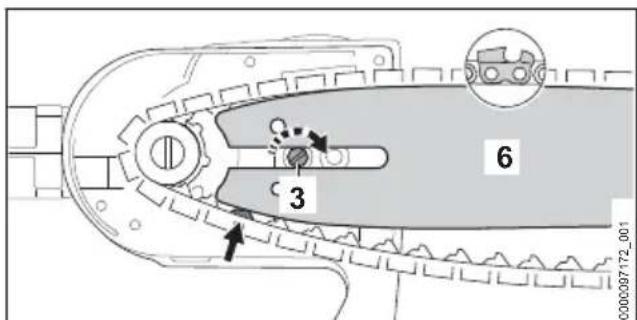

Tourner la vis de tension (3) dans le sens des aiguilles d'une montre jusqu'à ce que la chaîne s'applique contre le guide-chaine.
Amener en même temps les maillons d'entraînement de la chaine dans la rainure du guide-chaine.
Le guide-chaine (6) et la chaîne s'appliquent contre la perche élagueuse.
Applique le couvercle de pignon (2) contre la perche élagueuse de telle sorte qu'il affleure avec la perche élagueuse. Visser et serrer fermement le écrou (1).
8.2.2 Démontage du guide-chaine et de la chaîne
- Arrête la perche élagueuse et retire la batterie. Tournez l'écrou dans le sens inverse des aiguilles d'une montre, jusqu'à ce que l'on puisse enlever le couvercle de pignon. Enlevez le couvercle de pignon. Tournez la vis de tension à fond dans le sens inverse des aiguilles d'une montre. La chaîne est détendue. Enlevez le guide-chaine et la chaîne.
8.3 Tension de la chaîne
Au cours du travail, la chaîne se dilate ou se rétrécit. La tension de la chaîne varie. Au cours du travail, il faut régulièrement contrôler la tension de la chaîne et retendre la chaîne si nécessaire.
- Arrête la perceuse élagueur et retire la batterie.
Desserrer l'écrou (1). - Soulever le nez du guide-chaine et tourner la vis de tension (2) dans le sens des aiguilles d'une montre jusqu'à ce que les conditions suivantes soient remplies :
- La distance au centre du guide-chaine est de 1 mm à 2 mm.
- En saisissant la chaîne entre deux doigts et en exerçant un faible effort, on peut encore la faire glisser sur le guide-chaine.
En maintenant le nez du guide-chaine en position relevée, desserrer fermement les écrous (1). Si au centre du guide-chaine la distance a ne se situe pas entre 1 mm et 2 mm : répéter le réglage de la tension de la chaîne.
Introduction et extraction de la batterie
8.4 Ravitaillement en huile de chaîne adhésive
L'huile de chaîne adhésive lubrifie et refroidit la chaîne en rotation.
- Arrête la perche élagueur et retire la batterie. Poser la perche élagueur sur une surface plane, de telle sorte que le bouchon du réservoir à huile soit orienté vers le haut. Nettoyer la zone située autour du bouchon du réservoir à huile avec un chiffon humide.
Relever l'étrier du bouchon du réservoir à huile. Tourner le bouchon du réservoir à huile jusqu'en butée, dans le sens inverse des aiguilles d'une montre. Enlever le bouchon du réservoir à huile. - Introduire de l'huile de chaîne adhésive en veillant à ne pas renverser d'huile de chaîne adhésive et à ne pas remplir le réservoir d'huile jusqu'au bord. Si l'étrier du bouchon du réservoir à huile est rabattu ; relever l'étrier.
- Présenter le bouchon du réservoir à huile de telle sorte que la marque (1) soit orientée vers la marque (2). Pousser le bouchon du réservoir à huile vers le bas et le tourner jusqu'en butée dans le sens des aiguilles d'une montre. Le bouchon du réservoir à huile s'encliquette avec un déclic audible. La marque (1) est orientée vers la marque (3).
- Contrôler s'il est possible d'enlever le bouchon du réservoir à huile en tirant vers le haut.
S'il n'est pas possible d'enlever le bouchon du réservoir à huile en tirant vers le haut : rabattre l'étrier du bouchon du réservoir à huile. Le réservoir à huile est fermé. S , il faut effectuer les opérations suivantes : - Présenter le bouchon du réservoir à huile dans n'importe quelle position.
Pousser le bouchon du réservoir à huile vers le bas et le tourner jusqu'en butée dans le sens des aiguilles d'une montre. Pousser le bouchon du réservoir à huile vers le bas et le tourner dans le sens inverse des aiguilles d'une montre jusqu'à ce que la marque (1) soit orientée vers la marque (2). - Essayer une nouvelle fois de fermer le réservoir à huile. S'il n'est always pas possible de fermer le réservoir à huile : ne pas travailler avec la perche élagueur, mais consulter un revendeur spécialisé STIHL. La perche élagueur n'est pas dans l'état requis pour la sécurité.
9.1 Mise en place de la batterie
Enfoncez la batterie (1) à fond dans le logement pour batterie (2). La batterie (1) s'encliquète avec un déclic et elle est ainsi verrouillée.
10 Mise en marche et arrêt de la perche élaguée française
9.2 Extraction de la batterie
- Placer la perche élagueur sur une surface plane.
- Tenir une main devant le logement pour batterie, de telle sorte que la batterie (2) ne risque pas de tomber.
Enferrer les deux leviers de verrouillage (1). La batterie (2) est déverrouillée et peut être retirée.
10.1 Mise en marche de la perche élagueuse
Avec une main, tenir la perché élagueuse par la poignée de commande, en entourant la poignée de commande avec le pouce. Avec l'autre main, tenir la perché élagueuse par la gaine faisant office de poignée, en entourant la gaine avec le pouce.
Avec le pouce, pousser le bouton poussoir de déverrouillage (1) en direction de la chaîne et le maintenir dans cette position. Encocher la gachette de commande (2) avec l'index et la maintenir enfoncée. La perche élagueuse accélère et la chaîne est entraînée. Le bouton poussoir de déverrouillage (1) peut être relâché.
Lorsque le levier Ergo (3) est enfoncé, la gachette de commande (2) reste déverrouillée. On peut donc relacher la gachette de commande et l'enfoncer à nouveau sans devoir repousser chaque fois le bouton poussoir de déverrouillage en direction de la chaîne.
Lorsqu'on relâche la gâchette de commande (2) et le levier Ergo (3), la gâchette de commande (3) est verrouillée. Il faut alors pousser à nouveau le bouton poussoir de déverrouillage (1) en direction de la chaîne et le maintenir dans cette position pour déverrouiller la gâchette de commande (2).
10.2 Arrêt de la perche élagueuse
Relâcher la gachette de commande et le levier Ergo. - Attendre, env. 1 seconde, jusqu'à ce que la chaîne soit arrêtée. Si au bout d'env. 1 seconde la chaîne est toujours en mouvement : retirer la batterie et consulter un revendeur spécialisé STIHL. La perche élagueuse est défectueuse.
11.1 Contrôle du pignon
- Arrête la perche élagueuse et retire la batterie.
- Démonter le couvercle de pignon. Démonter le guide-chaîne et la chaîne.
Contrôler les traces d'usure sur le pignon avec un gabarit de contrôle STIHL. Si la profondeur des traces d'usure dépasse la cote a = 0,5mm : ne pas utiliser la perche élagueuse, mais consulter un revendeur spécialisé STIHL.
Le pignon doit être remplacé.
11.2 Contrôle du guide-chaine
- Arrête la périhé élagueur et retire la batterie. Démonter la chaîne et le guide-chaine.
- Mesurer la profondeur de la rainure du guide-chaine à l'aide de la jauge d'un gabarit d'affutage STIHL.
- Remplacer le guide-chaine si l'une des conditions suivantes est remplie :
- Le guide-chaine est endommagé. -La profondeur de rainure mesurée est inférieure à la profondeur de rainure minimale du guide-chaine, 20.3.
- La rainure du guide-chaine est resserrée ou évasée. En cas de doute : demander conseil à un revendeur spécialisé STIHL.
11.3 Contrôle de la chaîne
- Arrêtez la perceuse élagueur et retirez la batterie.

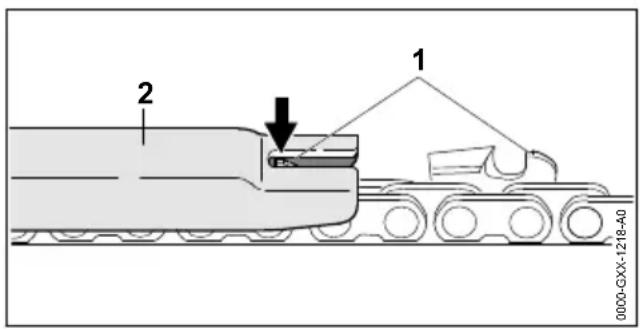

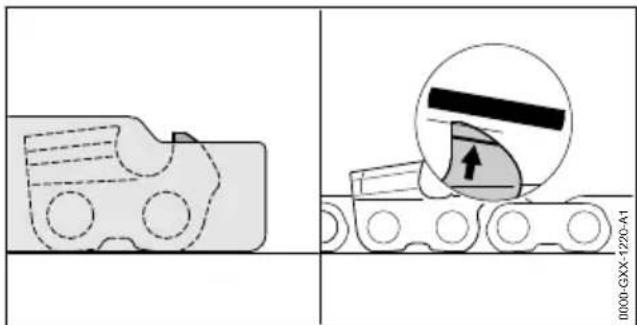

- Mesurer la hauteur des limiteurs de profondeur (1) à l'aide d'un gabarit d'affutage STIHL (2). Le gabarit d'affutage STIHL doit convenir pour le pas de la chaîne. Si un limiteur de profondeur (1) dépasse du gabarit d'affutage (2) : rectifier le limiteur de profondeur (1) à la lime, 7.2.

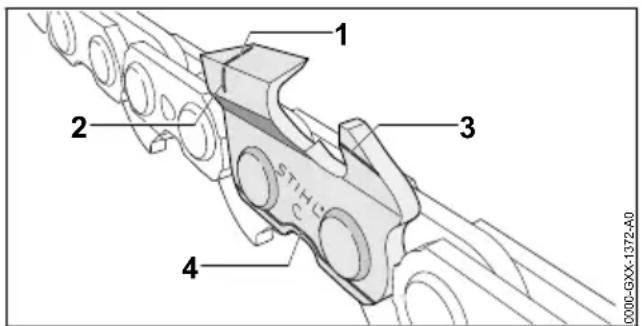

- Contrôler si les repères d'usure (1 à 4) sont visibles sur les dents de coupe.
Si l'un des repères d'usure n'est pas visible sur une dent de coupe : ne pas utiliser la chaîne, mais consulter un revendeur spécialisé STIHL. - À l'aide d'un gabarit d'affûtage STIHL, vérifier l'angle d'affûtage des dents de coupe. Le gabarit d'affûtage STIHL doit convenir pour le pas de la chaîne. Si l'angle d'affûtage n'est pas respecté : affûter la chaîne. En cas de doute : demander conseil à un revendeur spécialisé STIHL.
11.4 Contrôle des éléments de commande
Bouton poussoir de déverrouillage, levier Ergo et gachette de commande
Retirer la batterie. - Essayer d'enforcer la gachette de commandes sans actionner le bouton poussoir de déverrouillage. S'il est possible d'enforcer la gachette de commande: ne pas utiliser la perché élagueuse, mais consulter un revendeur spécialisé STIHL. Le bouton poussoir de déverrouillage est défectueux. Avec le pouce, pousser le bouton poussoir de déverrouillage en direction de la chaîne et le maintenir dans cette position. Enforcer le levier Ergo et le maintenir enfoncé. Enforcer la gachette de commande. Le bouton poussoir de déverrouillage peut être relâché. Relâcher la gachette de commande et le levier Ergo. Si le bouton poussoir de déverrouillage, la gachette de commande ou le levier Ergo fonctionne difficilement ou ne revient pas dans sa position initiale, sous l'effet de son ressort: ne pas utiliser la perché élagueuse, mais consulter un revendeur spécialisé STIHL. Le bouton poussoir de déverrouillage, la gachette de commande ou le levier Ergo est défectueux.
Mise en marche de la perche élagueuse
Introduire la batterie. Avec le pouce, pousser le bouton pouvoir de déverrouillage en direction de la chaîne et le maintenir dans cette position. Enfoncer la gachette de commande et la maintenir enfoncée. La chaîne tourne.
Travail avec la perche élagueuse française
Si 3 DEL clignotent de couleur rouge : retirer la batterie et consulter un revendeur spécialisé STIHL. Il y a un dérangement dans la perché élagueuse. Relâcher gachette de commande. La chaine s'arrête dans un delayed env. 1 seconde. Si au bout d'env. 1 seconde la chaîne est toujours en mouvement : retirer la batterie et consulter un revendeur spécialisé STIHL. La perché élagueur est défectueuse.
11.5 Contrôle du graissage de la chaîne
Introduire la batterie. - Diriger le guide-chaine vers une surface claire. - Mettre la perche élagueur en marche. De l'huile de chaîne adhésive est projetée et ses traces sont bien visibles sur la surface claire. Le graissage de la chaîne fonctionne. - Si des traces de projection d'huile ne sont pas visibles :
- Refaire le plein d'huile de chaîne adhésive. Répéter le contrôle du graissage de la chaîne. Si des traces de projection d'huile ne sont toujours pas visibles sur la surface claire : ne pas utiliser la perche élagueur, mais consulter un revendeur spécialisé STIHL. Le graissage de la chaîne est défectueux.
11.6 Contrôle de la batterie
- Appuyer sur la touche de la batterie. Les DEL sont allumées continuellement ou clignotent. Si les DEL ne sont pas allumées continuellement et ne clignotent pas non plus : ne pas utiliser la batterie, mais consulter un revendeur spécialisé STIHL. Il y a un dérangement dans la batterie.
12.1 Réglage de la longueur du tube (HTA 86)
Le tube peut être réglé à différentes longueurs, suivant l'utilisation prévue et la taille de l'utilisateur. - Arrêtez la perchée élagueur et retirez la batterie.
- Ne pas dépasser un angle maximal de par rapport à l'horizontal. Tourner l'écrou de serrage (1) d'un demi-tour en direction de
- Ajuster le tube (2) à la longueur souhaitée. Tourner l'écrou de serrage (1) en direction de jusqu'en butée. S'assurer que le tube (2) ne peut plus coulisser et que l'écrou de serrage (1) est serré jusqu'en butée en direction de
Si le tube (2) ne peut plus coulisser et que l'écrou de serrage est serré jusqu'en butée en direction de la longueur du tube est réglée et fixe.

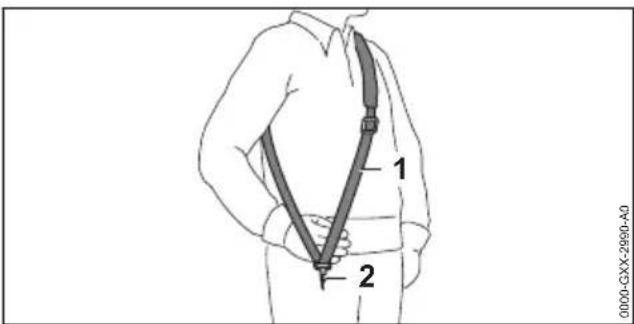

12.2 Bouclage et ajustage du harnais simple
Prendre le harnais simple (1) sur l'épaule. - Ajuster le harnais simple (1) de telle sorte que le mousqueton (2) se trouve environ à une largeur de main en dessous de la hanche droite.
D'autres systèmes de portage autorisés sont indiqués dans la présente Notice d'emploi, 22.1.
français 13Après le travail

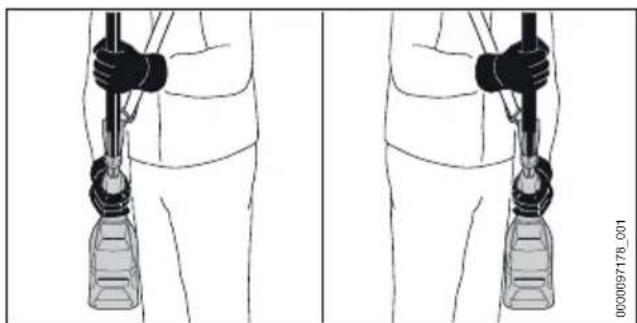

12.3 Prise en mains et utilisation de la perche élagueuse
- Accrocher l'anneau de suspension (2) dans le mousqueton (1).
Avec une main, tenir la perche élagueuse par la poignée de commande, en entourant la poignée de commande avec le pouce. Avec l'autre main, tenir la perche élagueuse par la gaine faisant office de poignée, en entourant la gaine avec le pouce.

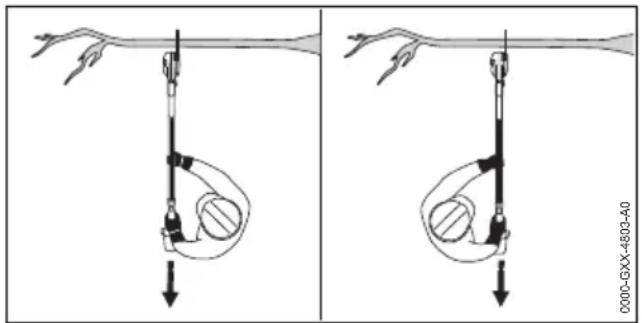

12.4 Élagage
Coupe de séparation
Applique la butée (1) contre la branche. La règle de visée permet d'attaquer la coupe avec une grande précision. - Accélérer à fond et, en décrivant un mouvement de levier, pousser le guide-chaine contre la branche. Scier toute la branche avec le côté inférieur du guide-chaine.
Si la branche se trouve sous contrainte : exécuter une entaille initiale (1) du côté de pression puis scier complètement la branche en exécutant une coupe (2) du côté de traction.
Coupe de grosses branches
- Exécuter tout d'abord une coupe provisoire (2), avec entaille initiale par le bas et coupe par le haut, au point (2) situé à une distance A = 20 cm de l'emplacement de la coupe finale (1).
- Exécuter la coupe finale, avec une entaille initiale par le bas, à l'emplacement (1).
13.1 Avec le travail
- Arrête la perche élagueuse et retire la batterie. Si la perche élagueuse est mouillée : laisser sécher la perche élagueuse. Si la batterie est mouillée : faire sécher la batterie. Nettoyer la perche élagueuse. Nettoyer le guide-chaine et la chaîne. Dévisser l'écrou du couvercle de pignon. Tourner la vis de tension de 2 tours dans le sens inverse des aiguilles d'une montre. La chaîne est détendue.
- Serrer l'écrou du couvercle de pignon. Glisser le protecteur de chaîne par-dessus le guide-chaîne de telle sorte qu'il recouvre intégralement le guide-chaîne. Nettoyer la batterie.
14.1 Transport de la perche élagueuse
- Arrête la perché élagueur et retire la batterie. Glisser le protecteur de chaîne par-dessus le guide-chaîne de telle sorte qu'il recouvre intégralement le guide-chaîne. Rentre complètement le tube (HLA 86).
Portage de la perche élagueuse
- Porter la perché élagueurse d'une main, par le tube, de telle sorte que le guide-chaine soit orienté vers l'arrière.
Transport de la perché élagueur dans un véhicule
Assurer la perché élagueur de telle sorte qu'elle ne puisse pas se renverser ou se déplacer.
14.2 Transport de la batterie
- Arrêtez la perceuse élagueuse et retirez la batterie. S'assurer que la batterie se trouve dans l'état impeccable requis pour la sécurité.
- Emballer la batterie de telle sorte qu'elle ne puisse pas se déplacer à l'intérieur de son emballage. Assurer l'emballage de telle sorte qu'il ne puisse pas se déplacer.
La batterie est soumise aux exigences applicables au transport de marchandises dangereuses. La batterie est classée dans la catégorie UN 3480 (batteries lithium-ion) et elle a été testée conformément aux prescriptions du « Manuel d'épreuves et de critères », partie III, sous-section 38.3 de l'ONU.
Pour les prescriptions relatives au transport, voir : www.stihl.com/safety-data-sheets.
15.1 Rangement de la perche élagueuse
- Arrêtez la perche élagueuse et retirez la batterie. Glissez le protecteur de chaîne par-dessus le guide-chaîne de telle sorte qu'il recouvre intégralement le guide-chaîne. Rangez la perche élagueuse de telle sorte que les conditions suivantes soient remplies :
- La perché élaguèuse se trouve hors de portée des enfants.
-La perche élagueuse est propre et sèche. Si on range la perche élagueuse pour une période de plus de 30 jours : démonter le guide-chaine et la chaîne.
15.2 Rangement de la batterie
STIHL conseille de conserver la batterie avec un niveau de charge compris entre 40% et 60% (2 DEL allumées de couleur verte).
Ranger la batterie de telle sorte que les conditions suivantes soient remplies :
- La batterie se trouve hors de portée des enfants. - La batterie est propre et sèche.
- La batterie est conservée dans un local fermé.
- La batterie est séparée de la perchette élagueuse.
- Si l'on peut laisser la batterie dans le chargeur : débrancher la fiche secteur et conserver la batterie avec un niveau de charge compris entre 40% et 60% (2 DEL allumées de couleur verte).
- La batterie se trouve dans une plage de températures de -10 °C à +50 °C.
Si la batterie n'est pas rangée comme décrit dans la présente Notice d'emploi, la batterie peut subir une décharge profonde et par conséquent des dommages irréparables.
- Avant de ranger une batterie déchargée, la recharger. STIHL conseille de conserver la batterie avec un niveau de charge compris entre 40% et 60% (2 DEL allumées de couleur verte).
- Conserver la batterie séparément de la perceuse élagueuse.
16.1 Nettoyage de la perche élagueuse
- Arrêtez la perchée élagueuse et retirez la batterie. Nettoyez la perchée élagueuse avec un chiffon humide ou un produit STIHL dissolvant la résine. Nettoyez les fentes d'aération avec un pinceau.
- Extraire les corps étrangers qui pourrait se coucher dans le logement pour batterie et nettoyer le logement pour batterie avec un chiffon humide.
Maintenance
Nettoyer les contacts électriques du logement pour batterie à l'aide d'un pinceau ou d'une brosse douce. Démonter le couvercle de pignon. Nettoyer la zone située autour du pignon avec un chiffon humide ou avec un produit STIHL dissolvant la résine. Monter le couvercle de pignon.

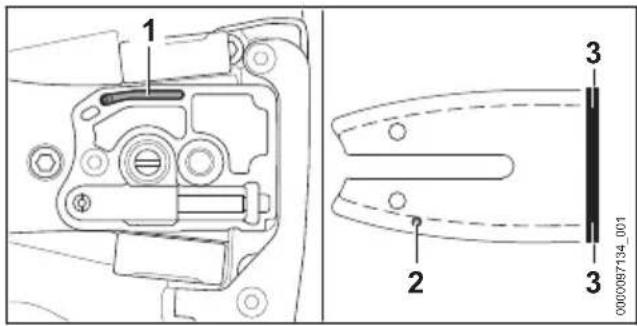

16.2 Nettoyage du guide-chaine et de la chaîne
- Arrêtez la perceuse élagueur et retirez la batterie. Démontez le guide-chaine et la chaîne.
Nettoyer le canal de sortie d'huile (1), l'orifice d'entrée d'huile (2) et la rainure (3) en utilisant un pinceau, une Brosse douce ou un produit STIHL dissolvant la résine. Nettoyer la chaîne à l'aide d'un pinceau, d'une Brosse douce ou d'un produit STIHDL dissolvant la résine. Monter le guide-chaine et la chaine.
16.3 Nettoyage de la batterie
Nettoyer la batterie avec un chiffon humide.
Ébavurage du guide-chaine
Une bavure peut se former sur le bord extérieur du guide-chaine.
- Éliminer la bavure à l'aide d'une lime plate ou de l'outil STIHL pour rectification des guides-chaînes. Au moindre doute : consulter un revendeur spécialisé STIHL.
17.2 Affûtage de la chaîne
Pour affûter correctement la chaine, il faut être bien entraîné.
Des limes STIHL, des outils d'affutage STIHL, des affuteuses STIHL et la brochure « Affutage des chaînes STIHL » facilitent l'affutage correct de la chaine. La brochure est mise à disposition
À l'adresse suivante www.stihl.com/sharpening-brochure.
STIHL recommande de faire affûter les chaînes par un revendeur spécialisé STIHL.
Avertissement
- Les dents de coupe de la chaîne sont acérées. L'utilisateur risque de se couper.
- Porter des gants de travail en matière résistante.
Limer chaque dent de coupe avec une lime ronde, de telle sorte que les conditions suivantes soient remplies :
- La lime ronde convient pour le pas de la chaîne.
- La lime ronde est menée de l'intérieur vers l'extérieur. - La lime ronde est menée à angle droit par rapport au guide-chaine. L'angle d'affutage est respecté.
Limer les limiteurs de profondeur avec une lime plate, de telle sorte qu'ils affleurent avec le gabarit d'affutage STIHL et soient parallèles au repère d'usure. Le gabarit d'affutag STIHL doit convenir pour le pas de la chaîne. Au moindre doute : consulter un revendeur spécialisé STIHL.
18.1 Réparation de la perche élagueuse et de la batterie
L'utilisateur ne peut pas réparer lui-même la perchette élagueuse, le guide-chaine, la chaîne ou la batterie.
Si la perche élagueuse, le guide-chaine ou la chaîne est endommagée : ne pas utiliser la perche.
19 Dépannage
chez élagueur, mais consulter un revendeur spécialisé STIH.
Si la batterie est déficiente ou endommagée : remplacer la batterie.
19.1 Élimination des dérangements de la perceuse élagueur ou de la batterie
| Défaut DEL sur la | bat- terie | Cause Remède | |
| La perché élagu- euse ne démarre pas à la mise en circuit. | 1 DEL clignote de couleur verte. | Le niveau de charge de la batterie est insuffisant. | ↔ Recharger la batterie comme déscrit dans la Notice d'emploi des chargeurs STIHL AL 101, 300, 301-4, 500. |
| 1 DEL est allu- mée de cou- leur rouge. | La batterie est trop chaude ou trop froide. | ↔ Retirer la batterie. ↔ Laisser la batterie refroidir / se réchauf- fer. | |
| 3 DEL cligno- tent de couleur rouge. | Il y a un dérangement dans la perché élagu- euse. | ↔ Retirer la batterie. ↔ Nettoyer les contacts électriques du loge- ment pour batterie. ↔ Introduire la batterie. ↔ Mettre la perché élaguèuse en marche. ↔ Si 3 DEL clignotent encore de couleur rouge: ne pas utiliser la perché élagu- euse, mais consulter un revendeur spéc- ialisé STIHL. | |
| 3 DEL sont allumées de couleur rouge. | La perché élaguèuse est trop chaude. | ↔ Retirer la batterie. ↔ Laisser la perché élaguèuse refroidir. | |
| 4 DEL cligno- tent de couleur rouge. | Il y a un dérangement dans la batterie. | ↔ Retirer la batterie et la remèture en place. ↔ Mettre la perché élaguèuse en marche. ↔ Si 4 DEL clignotent encore de couleur rouge: ne pas utiliser la batterie, mais consulter un revendeur spécifique STIHL. | |
| La liaison électrique entre la perché élagu- euse et la batterie est coupée. | ↔ Retirer la batterie. ↔ Nettoyer les contacts électriques du loge- ment pour batterie. ↔ Introduire la batterie. | ||
| La perché élaguèuse ou la batterie est humide. | ↔ Laisser sécher la perché élaguèuse ou la batterie. | ||
| La perché élagu- euse s'accrête au cours de l'utilisa- tion. | 3 DEL sont allumées de couleur rouge. | La perché élaguèuse est trop chaude. | ↔ Retirer la batterie. ↔ Laisser la perché élaguèuse refroidir. |
| Il y a un dérangements | électrique. | ↔ Retirer la batterie et la remèture en place. ↔ Mettre la perché élaguèuse en marche. | |
| Le temps de fonctionnement de la perché éla- gueuse est trop faible. | La batterie n'est pas complètement rechar- gée. | ↔ Recharger complètement la batterie comme déscrit dans la Notice d'emploi des chargeurs STIHL AL 101, 300, 301-4, 500. | |
| La durée de vie | de la | batterie a été dépas- seee. | Remplacer la batterie. |
| On constate un dégagement de fumée ou une oedur de brûlé dans la zone de la coupe. | La chaîne n'est pas correctement affutée. | AffUTFer correctement la chaîne. | |
| Il n'y a pas suffisam- ment d'huile de chaîne adhéseve dans le réservoir à huile. | Refaire le plein d'huile de chaîne adhéseve. | ||
| Le système de graiss- sage de la chaîne ne débite pas suffisam- ment d'huile de chaîne adhéseve. | Ne pas utiliser la perché élagueur, mais consulter un revendeur spécialisé STIH.L. | ||
| La chaîne est trop fortement tendue. | Tendre correctement la chaîne. | ||
| L'utiliseur n'utilise pas correctement la perché élagueur. | Se faire expliquer comment utiliser correec- tement la machine et s'entraîner. | ||
| Il n'est pas pos-sible de trouver, avec l'application STIH.L, la batterie portant le sym- bole C | L'interface radio de Blue- tooth® de la batterie ou de l'appareil porta- ble est désactivée. | Activer l'interface radio Bluetooth® de la batterie et de l'appareil portable. | |
| La distance entre la batterie et l'appareil portable est trop grande. | Réduire la distance, 20.4. Si la batterie n'est always pas trouvée avec l'application STIH : consulter un revendeur spécialisé STIH.L. | ||
19.2 Assistance produit et aide à l'utilisation
Pour l'assistance produit et l'aide à l'utilisation, veuillez vous adresser à un revendeur spécialisé STIHL.
Pour de plus amples informations et d'autres possibilités de contact, voir https://support.stihl.com ou www.stihl.com.
20.1 Perches élagueuses STIHL HTA 66, HTA 86
HTA 66
Batteries autorisées :
- STIHL AP
- STIHL AR
- Poids sans batterie : 3,3 kg
- Capacité maximale du réservoir à huile : 105 cm³ (0,105 l)
- Protection électrique: IPX4 (protection contre les projections d'eau, de tous les côtés)
HTA 86
Batteries autorisées :
- STIHL AP STIHL AR
- Poids sans batterie : 4,6 kg
- Capacité maximale du réservoir à huile : 105 cm³ (0,105 l)
- Protection électrique: IPX4 (protection contre les projections d'eau, de tous les côtés)
Pour le temps de fonctionnement, voir www.stihl.com/battery-life.
20.2 Pignons
Les pignons suivants peuvent être utilisés :
- à 6 dents pour 1/4'' P
20 Caractéristiques techniques françaises
20.3 Profondeur de rainure minimale des guide-chains
La profondeur de rainure minimale dépend du pas du guide-chaîne.
1/4" P:4 mm
20.4 Batterie STIHL AP
- Technologie de batterie : lithium-ion Tension : 36V
- Capacité en Ah : voir plaque signalétique
- Capacité énergétique en Wh : voir plaque signalétique
- Poids en kg : voir plaque signalétique
- Plage de températures admissibles pour l'utilisation et le rangement : de -10 °C à +50 °C
- Interface radio Bluetooth® (seulement sur les batteries portant le symbole C):
- Transmission de données: Bluetooth® 5.1. L'appareil portable doit être compatible avec Bluetooth® Low Energy 5.0 et supporter Generic Access Profile (GAP).
- Bande de fréquences : bande ISM 2,4 GHz
- Puissance d'émission maximale: 1 mW
- Portée du signal : env. 10 m. La puissance du signal dépend des conditions ambiantes et de l'appareil portable. La portée peut fortement varier suivant les conditions ambiantes et le récepteur employé. Dans des locaux fermés et en cas de barrières métalliques (par ex. cloisons, étagères, coffres), la portée peut être nettement réduite.
- Exigences posées au système d'exploitation de l'appareil portable : Android ou iOS (version actuelle ou supérieure)
20.5 Niveau sonores et taux de vibrations
La valeur K pour le niveau de pression sonore est de 2 dB(A). La valeur K pour le niveau de puissance acoustique est de 2 dB(A). La valeur K pour le taux de vibrations est de 2 m/s².
HTA 66
STIHL recommande de porter une protection auditive.
- Niveau de pression sonore L_pA suivant ISO 22868:78 dB(A)
- Niveau de puissance acoustique L_wA suivant ISO 22868:93 dB(A) Taux de vibrations a_hy mesure suivant la norme ISO 22867
- Poignée de commande: 1,0 m / s² Gaine faisant office de poignée: 1,0 m / s²
HTA 86
STIHL recommande de porter une protection auditive.
- Niveau de pression sonore L_pA suivant ISO 22868:77 dB(A)
- Niveau de puissance acoustique L_WA suivant ISO 22868:93 dB(A)
Tube rentré à fond :
Taux de vibrations a_hv mesuré suivant la norme ISO 22867
- Poignée de commande: 1,0 m / s² Gaine faisant office de poignée: 1,0 m / s²
Tube sorti à fond :
Taux de vibrations a_hv mesuré suivant la norme ISO 22867
- Poignée de commande: 1,0 m / s² Gaine faisant office de poignée: 1,0 m / s²
Les taux de vibrations indiqués ont été mesurés suivant une procédure de contrôle normalisé et ils peuvent être utilisés pour la comparaison d'appareils électriques. Les vibrations engendrées dans la pratique peuvent différer des valeurs indiquées, suivant le genre d'utilisation. Les taux de vibrations indiqués peuvent servir de référence pour une première évaluation de l'exposition de l'utilisateur aux vibrations. L'exposition aux vibrations réelle ne peut être quantifiée que par une estimation. On peut alors également prendre en compte les temps durant lesquels la machine électrique est arrêtée et les temps durant lesquels la machine est en marche, mais fonctionne sans charge.
Pour obtenir des informations sur le respect de la directive « Vibrations 2002/44/CE » concernant les employeurs, voir www.stihl.com/vib.
20.6 REACH
REACH (Enregistrement, Évaluation et Autorisation des substances Chimiques) est le nom d'un règlement CE qui couvre le contrôle de la fabrication, de l'importation, de la mise sur le marché et de l'utilisation des substances chimiques.
Pour obtenir de plus amples informations sur le respect du règlement REACH, voir www.stihl.com/reach.
21.1 Perches aqueuses STIHL HTA 66, HTA 86
HTA 66
| Pas Jauge | (epais-seur de mail-lon d'entraînement/largeur derainure) | Long-ueur | Guide-chaine Nomenclè | nbre dedents du pig-non de renvoi | Nombre de maillons d'entraine-ment | Chaîne |
| 1/4" P 1, | 1 mm 25 cm Rolfomatic E | Rollomatic E | Mini 8 56 | 71 PM3(Type 3670) |
HTA 86
| Pas Jauge | (epais-seur de mail-lon d'entraînement/largeur derainure) | Long-ueur | Guide-châne Nomenclde dents du pig-non de renvoi | Nombre de maillons d'entraine-ment | Chaîne | |
| 1/4" P 1,1 mm | 25 cm R | Rollomatic E Mini | 8 | 56 | 71 PM3(Type 3670) | |
| 30 cm R | Rollomatic E Mini 64 | |||||
| La longueur de coupe d'un guide-châne dépend de la perché élagueuse et de la chaîne utilisées. La longueur de coupe réelle d'un guide-châne peut être inférieure à la longueur indiquée. | ||||||
22.1 Combinaisons de systèmes de portage
La perche élagueur doit être utilisée en combinaison avec un système de portage. Les systèmes de portage autorisés sont indiqués ici :
Harnais simple
Harnais double
Ceinture pour batteries avec «POCHEtte AP à porter à la ceinture, avec cordon d'alimentation électrique», avec le harnais simple
Ceinture pour batteries avec harnais et «POCHETTE AP à porter à la ceinture, avec cordon d'alimentation électrique », avec le coussin d'appui
Batterie STIHL AR avec le coussin d'appui
Système de portage avec « POCHETTE AP à porter à la ceinture, avec cordon d'alimentation électrique » intégrée, avec le coussin d'appui
Système de portage à dos RTS
23.1 Pièces de rechange et accessoires
STIHL
Ces symboles identifient les pièces de rechange d'origine STIHL et les accessoires d'origine STIHL.
STIHL recommande d'utiliser des pieces de rechange d'origine STIHLET et des accessoires d'origine STIHL.
Bien que STIHL observe continuellement les marchés, ses services ne peuvent pas évaluer la fiabilité, la sécurité, ni les aptitudes de pièces de rechange et d'accessoires d'autres fabricants et c'est pourquoi STIHL se dégage de toute responsabilité quant à leur utilisation.
Pour obtenir des pièces de rechange d'origine STIHL et des accessoires d'origine STIHL, se rendre à un revendeur spécialisé STIHL.
24.1 Mise au rebut de la perceuse élagueuse et de la batterie
Pour obtenir de plus amples informations concernant la mise au rebut, consulter les services publics locaux ou un revendeur spécialisé STIHL.
Si l'on ne respecte pas la réglementation pour la mise au rebut, cela risque de nuire à la santé et à l'environnement.
- Remettre les produits STIHL, y compris l'emballage, à une station de collecte et de recyclage, conformément aux prescriptions locales. Ne pas les jeter avec les ordures ménagères.
25.1 Perches élagueuses STIHL HTA 66, HTA 86
déclare, sous sa seule responsabilité, que le produit suivant :
Genre de machine : péchedé élagueuse à batterie - Marque de fabrique : STIHL - Type: HTA 66, HTA 86 - Identification de la série : LA03
est conforme à toutes les prescriptions applicables des directives 2011/65/UE, 2006/42/CE et 2014/30/UE et a été développé et fabriqué conformément à la version des normes suivantes respectivement valable à la date de fabrication : EN 55014-1, EN 55014-2, EN 62841-1, compte tenu des normes EN ISO 11680-1 et EN 62841-4-1.
L'examen CE de type conformément à la directive 2006/42/CE Art. 12.3 (b) a été effectué par l'office de contrôle : VDE Prüf- u. Zertifizierungsinstitut (NB 0366), Merianstraße 28, 63069 Offenbach, Allemagne.
- Numéro de certification HTA 66, HTA 86 : 40051683
Conservation des documents techniques : ANDREAS STIHL AG & Co. KG, autorisation de mise sur le marché.
L'année de fabrication, le pays de fabrication et le numéro de machine sont indiqués sur la perche élagueuse.
Waiblingen, le 03/08/2020
Dr. Jürgen Hoffmann, Chef du Service Réglementation et Homologation Produits
26.1 Perches élagueuses STIHL HTA 66, HTA 86
déclare, sous sa seule responsabilité, que le produit suivant :
Genre de machine : perchée élaguèuse à batterie - Marque de fabrique : STIHL - Type : HTA 66, HTA 86 - Identification de la série : LA03
est conforme à toutes les prescriptions applicables des règlements UK The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012, Supply of Machinery (Safety) Regulations 2008 et Electromagnetic Compatibility Regulations 2016, et a été développé et fabriqué conformément à la version des normes suivantes respectivement valable à la date de fabrication : EN 55014-1, EN 55014-2, EN 62841-1, compte tenu des normes EN ISO 11680-1 et EN 62841-4-1.
L'examen de type a été effectué par : Intertek Testing & Certification Ltd, Academy Place, 1-9
- Numéro de certification HTA 66, HTA 86: ITS UK MCR 42
Les documents techniques sont conservés par ANDREAS STIHL AG & Co. KG.
L'année de fabrication, le pays de fabrication et le numéro de machine sont indiqués sur la perche élagueuse.
Waiblingen, le 31/03/2022
Dr. Jürgen Hoffmann, Chef du Service Réglementation et Homologation Produits
27.1 Introduction
Ce chapitre publie les prescriptions de sécurité générales formulées dans la norme EN/IEC 62841 pour outils électroportatifs à moteur.
STIHL est tenu de reprendre ces textes mot à mot.
Les consignes de sécurité indiquées au paragraphe « Sécurité relative au système électrique » pour éviter un choc électrique ne sont pas applicables à des machines à batterie STIHL.
Avertissement
Lire toutes les prescriptions de sécurité, les instructions, les illustrations et les caractéristiques techniques jointes à cet outil électroportatif. Le non-respect des instructions données ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures de personnes. Bien garder tous les avertissements et les instructions.
La notion d'« outil électroportatif » mentionné dans les avertissements se rapporte à des outils électriques raccordés au secteur (avec cordon d'alimentation électrique) ou à des outils électriques à accumulateur/batterie (sans cordon d'alimentation électrique).
27.2 Sécurité à l'endroit de travail
a) Maintenir l'endroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents. b) Ne pas utiliser l'outil electroportatif dans un environnement présentant des risques d'explosion et ou se trouvent des liquides, des gaz ou poussières inflammables. Les outils electroportatifs produisent des étincelles risquant d'enflammer les poussières ou les vapeurs. c) Durante l'utilisation de l'outil electroportatif, veiller à ce que des enfants ou d'autres personnes restent à une distance suffisante. En cas d'inattention, l'utilisateur risque de perdre le contrôle de l'outil electroportatif.
27.3 Sécurité sur le plan électrique
a) La fiche de secteur de l'outil électroportatif doit être appropriée à la prise de courant. Ne modifier en aucun cas la fiche. Ne pas utiliser un adaptateur pour prise de courant avec des outils électroportatifs munis d'une mise à la terre. Les fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique. b) Éviter le contact physique avec des surfaces mises à la terre tels que tuyaux, radiateurs, cuisinières et réfrigerateurs. Si le corps de l'utilisateur est relié à la terre, cela présente un plus grand risque de choc électrique. c) Ne pas exposer l'outil electroportatif à la pluie ou à l'humidité. La pénétration d'eau dans un outil électroportatif augmente le risque d'un choc électrique. d) Utiliser le cordon d'alimentation électrique exclusivement pour la fonction prévue. Ne jamais utiliser le cordon d'alimentation électrique pour porter ou tirer l'outil électroportatif ou pour extraire sa fiche de la prise de courant. Maintenir le cordon d'alimentation électrique éloigné des sources de chaleur, des matières grasses, des arêtes vives ou des pièces en mouvement de l'appareil. Un cordon d'alimentation électrique endommagé ou coupé augmente le risque d'un choc électrique. e) Au cas où l'outil électroportatif serait utilisé à l'extérieur, utiliser aussi uniquement une rallonge appropriée pour les applications extérieures. L'utilisation d'une rallonge électrique appropriée pour les applications extérieures réduit le risque d'un choc électrique.
27 Indications générales de sécurité pour outils electroportatifs français
f) Si une utilisation de l'outil electroportatif dans un environnement humide ne peut pas être évitée, utiliser un disjoncteur différentiel. Un disjoncteur différentiel réduit le risque d'un choc électrique.
27.4 Sécurité des personnes
a) Rester vigilant et concentré sur le travail. Faire preuve de bon sens en utilisant l'outil électroportatif. Ne pas utiliser un outil électroportatif en étant fatigué ou après avoir consommé de l'alcool ou des drogues, ou après avoir pris des médicaments. Un moment d'inattention lors de l'utilisation de l'outil électroportatif peut entraîner de graves blessures de personnes. b) Porter un équipement de protection individuelle et toujours porter des lunettes de protection. Le fait de porter des équipements de protection individuelle tels que masque antipoussière, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique, suivant le travail à effectuer avec l'outil électroportatif, réduit le risque de blessures. c) Éviter toute mise en marche accidentelle. S'assurer que l'interrupteur est effectivement en position d'arrêt, avant de raccorder l'outil électroportatif à l'alimentation électrique ou avant de raccorder l'accumulateur, de soulever ou de porter l'outil électroportatif. Le fait de porter l'outil électroportatif avec le doigt sur l'interrupteur, ou de le brancher sur l'alimentation électrique lorsque son interrupteur est en position de fonctionnement, peut entraîner des accidents. d) Enlever tout outil de réglage ou toute clé avant de mettre l'outil électroportatif en fonctionnement. Une clé ou un outil se trouvant sur une pièce de l'outil électroportatif en rotation peut causer des blessures. e) Éviter une position anormale du corps. Veiller à garder toujours une position stable et équilibrée. Ceci permet de contrôler l'outil électroportatif dans des situations inattendues. f) Porter des vêtements appropriés. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux et les vêtements éloignés des pièces en mouvement de l'appareil. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement.
g) Si des dispositifs servant à aspirer ou à recueillir les poussières peuvent être montés, vérifier que ceux-ci sont effectivement raccordés et qu'ils sont correctement utilisés. L'utilisation d'un dispositif d'aspiration des poussières peut réduire les dangers dus aux poussières. h) Ne pas se laisser aller dans un faux sentiment de sécurité et ne pas se moquer des règles de sécurité concernant les outils electroportatifs, même si l'on se sent familiarisé avec cet outil electroportatif, après l'avoir frequently utilisé. En quelques fractions de seconde, une néligence ou un manque d'attention peut entraîner un accident causant de graves blessures.
27.5 Utilisation et emploi soigneux d'outils électroportatifs
a) Ne pas surcharger l'outil electroportatif. Utiliser l'outil electroportatif approprié au travail à effectuer. Avec l'outil electroportatif approprié, on travaille et avec plus de sécurité en l'utilisant à la vitesse pour laquelle il est prévu. b) Ne pas utiliser un outil electroportatif dont l'interrupteur est défectueux. Un outil electroportatif qui ne peut plus être correctement mis en marche ou arrêté est dangereux et doit être réparé. c) Retirer la fiche de la prise de courant et/ou enlever l'accumulateur amovible avant d'effectuer des réglages sur l'appareil, de changer les outils de travail, ou de ranger l'outil electroportatif. Cette précaution empêche une mise en fonctionnement de l'outil electroportatif par mégarde. d) Garder les outils electroportifs non utilisés hors de la portée des enfants. Ne pas permettre l'utilisation de l'outil electroportatif à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n'ont pas lu ces instructions. Les outils electroportifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiées. e) Prendre soin de l'outil electroportatif et de son outil de travail. Vérifier que les pièces en mouvement fonctionnent correctement et qu'elles ne sont pas coincées, et contrôler si des pièces sont cassées ou endommagées de telle sorte que le bon fonctionnement de l'outil electroportatif s'en trouve entravé. Faire réparer ces pièces endommagées.
Avant d'utiliser l'outil electroportatif. De nombreux accidents sont dus à des outils electroportatifs mal entretenus.
f) Maintenir les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement. g) Utiliser les outils electroportatifs, les outils de travail etc. conformément à ces instructions. Tenir compte également des conditions de travail et du travail à effectuer. L'utilisation des outils electroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses. h) Veiller à ce que les poignées et les surfaces faisant office de poignées soient toujours sèches, propres et sans huile ni graisse. Si les poignées et les surfaces faisant office de poignées sont glissantes, l'utilisateur ne peut pas commander correctement et maîtriser l'outil electroportatif dans des situations imprévues.
27.6 Utilisation et emploi soigneux d'outils électropotatifs sans fil
a) Ne charger les accumulateurs qu’avec des chargeurs recommandés par le fabricant. Un chargeur approprié pour un type spécifique d’accumulateur peut engendrer un risque d’incendie lorsqu’il est utilisé avec d’autres accumulateurs. b) Dans les outils électroportatifs, n’utiliser que les accumulateurs spécialement prévus pour ceux-ci. L’utilisation de tout autre accumulateur peut entraîner des blessures et des risques d’incendie. c) Tenez l’accumulateur non-utilisé à l’écart de toutes sortes d’objets métalliques tels qu’agrafes, pièces de monnaie, clés, clous, vis ou autres, étant donné qu’un pontage peut provoquer un court-circuit. Un court-circuit entre les contacts de l’accumulateur peut provoquer des brûlures ou un incendie. d) En cas d’utilisation abusive, du liquide peut soit sortir de l’accumulateur. Éviter tout contact avec ce liquide. En cas de contact accidentel, rincer soigneusement avec de l’eau. Au cas où le liquide rentrerait dans les yeux, consulter en plus un médecin. Le liquide qui sort de l’accumulateur peut entraîner des irritations de la peau ou causer des brûlures.
e) Ne pas utiliser un accumulateur endommagé ou ayant subi une modification quelconque. Des accumulateurs endommagés ou ayant subi des modifications peuvent présenter des comportements imprévisibles et causer un incendie, une explosion ou un autre risque de blessure. f) Ne pas exposer un accumulateur au feu ou à des températures trop élevées. Un feu ou des températures supérieures à 130°C (265°F) peuvent causer une explosion. g) Suivez toutes les instructions concernant la recharge et ne rechargez jamais l'accumulateur ou l'outil électroportatif sans fil en dehors de la plage de températures indiquée dans la Notice d'emploi. Une recharge incorrecte ou une recharge en dehors de la plage de températures autorisée peut détruire l'accumulateur et accroître le risque d'incendie.
27.7 Service après-vente
a) Ne faire réparer l'outil electroportatif que par un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'outil electroportatif. b) Ne jamais essayer de remettre en état des batteries endommagées. Toute opération de maintenance touchant des batteries doit être effectuée exclusivement par le fabricant ou par des ateliers de service après-vente agréés par le fabricant.
