Type de produit	Mitigeur thermostatique de baignoire / douche
Marque	Miomare
Modèle	IAN 311546
Dimensions d'entraxe des raccords	136 / 164 mm
Raccord flexible de douche	G 1/2" (environ 21 mm)
Écrous de raccordement eau	G 3/4" (environ 30 mm)
Utilisation conforme	Système d'eau chaude résistant à la pression (chauffage central, chauffe-eau instantané, à pression)
Régulation du débit	Oui, par régulateur rotatif
Régulation de la température	Oui, par régulateur rotatif avec limitation à 38 °C
Fonction Eco-Stop	Oui, limite le débit maximal
Inverseur baignoire/douche	Oui (uniquement pour modèle HG00625A)
Pièces fournies	2 raccords S, 2 rosettes, 2 bagues d'étanchéité, corps de robinetterie, buse de mélange, régulateurs
Montage	Par un technicien qualifié, fermer l'arrivée d'eau principale avant installation
Rinçage avant utilisation	Ouvrir l'eau après dévissage de la buse, laisser couler 2 minutes
Entretien et nettoyage	Eau claire et détergent neutre, chiffon doux ; détartrer régulièrement la buse de mélange
Consignes de sécurité	Risque de brûlure (eau bouillante), d'électrocution (fuites), de blessure (montage incorrect)
Garantie	5 ans à compter de la date d'achat, couvre vices matériels et de fabrication
Pièces d'usure	Rondelles et garnitures, doivent être remplacées périodiquement
Informations sur la potabilité	Laisser couler l'eau si stagnante plus de 4h ; éviter eau stagnante pour nourrissons
Mise au rebut	Emballage recyclable ; se renseigner auprès de la mairie

FOIRE AUX QUESTIONS - IAN 311546 MIOMARE

Comment installer le mitigeur thermostatique Miomare IAN 311546 ?

Coupez l'arrivée d'eau principale. Vissez les raccords S au mur avec les bagues d'étanchéité. Fixez le corps de robinetterie et serrez les écrous. Raccordez le flexible de douche (non fourni) sur le filetage prévu. Ouvrez l'eau et vérifiez l'étanchéité.

Pourquoi l'eau ne chauffe-t-elle pas assez ?

Assurez-vous que la limitation de température n'est pas activée. Si vous dépassez 38 °C, appuyez sur le bouton-poussoir de la poignée de température et tournez-la vers le bas pour atteindre la température souhaitée. Vérifiez aussi que votre système d'eau chaude est compatible.

Comment nettoyer le robinet sans l'abîmer ?

Utilisez un chiffon doux et un détergent neutre avec de l'eau claire. Évitez les produits abrasifs ou contenant de l'alcool. Pour détartrer, dévissez régulièrement la buse de mélange et retirez les dépôts.

Que faire en cas de fuite au niveau des raccords ?

Vérifiez que les bagues d'étanchéité sont bien en place et non endommagées. Resserrer les écrous. Si la fuite persiste, remplacez les joints d'étanchéité (rondelles et garnitures sont des pièces d'usure). Faites appel à un professionnel si nécessaire.

Comment utiliser la fonction Eco-Stop ?

La fonction Eco-Stop limite le débit d'eau pour économiser. Pour augmenter le débit au-delà de cette limite, enfoncez le bouton poussoir sur le régulateur de débit et tournez-le vers le haut simultanément.

Ce robinet est-il compatible avec un chauffe-eau à basse pression ?

Non, il ne convient qu'aux systèmes d'eau chaude résistants à la pression (chauffage central, chauffe-eau instantané, à pression). Il n'est pas adapté aux chauffe-eau basse pression comme les modèles à bois, charbon, mazout, gaz ou électriques ouverts.

Comment inverser le débit entre la baignoire et la douche ?

Utilisez le commutateur situé sur le corps de robinetterie (uniquement pour le modèle HG00625A). Il permet de basculer entre le remplissage baignoire et la douche. Si vous coupez le débit, le robinet passe automatiquement en remplissage baignoire.

Quelle est la durée de garantie du produit ?

Ce produit bénéficie d'une garantie de 5 ans à compter de la date d'achat. Conservez votre ticket de caisse comme preuve. La garantie couvre les vices matériels et de fabrication, mais exclut les pièces d'usure et les dommages dus à une utilisation inappropriée.

Comment régler la température de l'eau ?

Tournez le régulateur de température. Pour augmenter, tournez-le vers le bas (dans le sens indiqué). Pour diminuer, tournez-le vers le haut. Une limitation de température empêche un réglage involontaire au-dessus de 38 °C.

Que faire si le débit d'eau est faible ?

Vérifiez d'abord que la fonction Eco-Stop n'est pas activée (elle limite le débit). Sinon, nettoyez la buse de mélange : dévissez-la, rincez-la et retirez les dépôts de calcaire. Vérifiez aussi que les vannes d'arrêt sont complètement ouvertes.

MODE D'EMPLOI IAN 311546 MIOMARE

Instructions de montage, d'utilisation et consignes de sécurité

IT CH

MISCELATORE PER VASCA DA BAGNO CON TERMOSTATO/MISCELATORE DOCCIA CON TERMOSTATO

FR / CH Instructions de montage, d'utilisation et consignes de sécurité Page 9

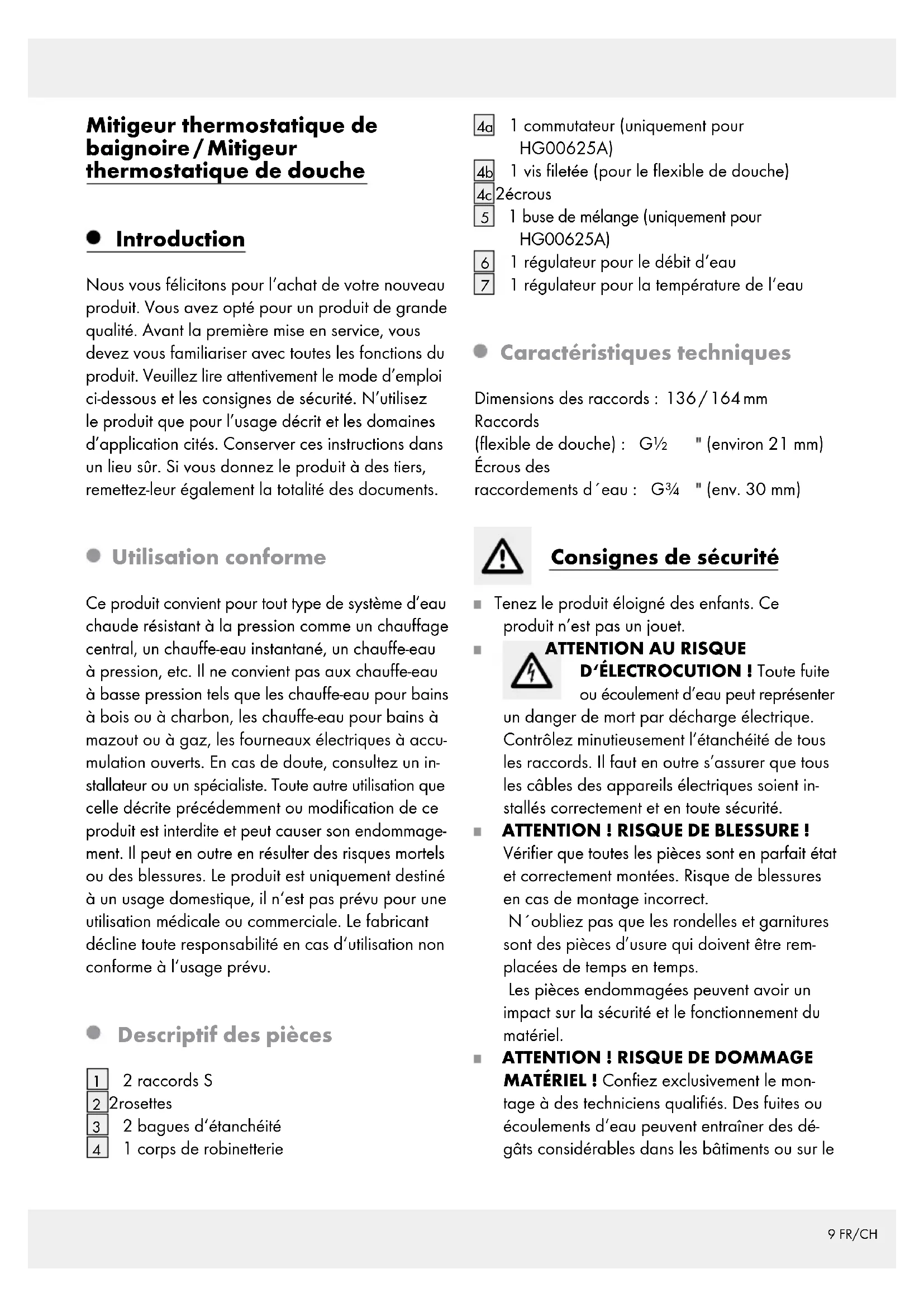

Mitigeur thermostatique de baignoire / Mitigeur thermostatique de douche

Introduction

Nous vous félicitons pour l'achat de votre nouveau produit. Vous avez opté pour un produit de grande qualité. Avant la première mise en service, vous doivent vous familiariser avec toutes les fonctions du produit. Veuillez dire attentivement le mode d'emploi ci-dessous et les consignes de sécurité. N'utilisez le produit que pour l'usage précrit et les domaines d'application cités. Conserver ces instructions dans un lieu sur. Si vous donnez le produit à des tiers, remettez-leur également la totalité des documents.

- Utilisation conforme

Ce produit convient pour tout type de système d'eau chaude résistant à la pression comme un chauffage central, un chauffe-eau instantané, un chauffe-eau à pression, etc. Il ne convient pas aux chauffe-eau à basse pression tels que les chauffe-eau pour bains à bois ou à charbon, les chauffe-eau pour bains à mazout ou à gaz, les fournaux électriques à accumulation ouverts. En cas de doute, consultez un installateur ou un spécialiste. Toutte autre utilisation que cette décrite précédemment ou modification de ce produit est interdite et peut causeur son endommagement. Il peut en outre en résultat des risques mortels ou des blessures. Le produit est uniquement destiné à un usage domestique, il n'est pas prévu pour une utilisation Médicale ou commerciale. Le fabricant decline toute responsabilité en cas d'utilisation non conforme à l'usage prévu.

- Descriptif des pieces

1 2 raccords S
2rosettes
3 2 bagues d'étanchéité
4 1 corps de robinetterie

4a 1 commutateur (uniquement pour HG00625A)
4b 1 vis filetée (pour le flexible de douche)
4c 2écrous
5 1 buse de melange (uniquement pour HG00625A)
1 régulateur pour le débit d'eau
1 régulateur pour la température de l'eau

- Caracteristiques techniques

Dimensions des raccords: 136 / 164mm

Raccords

(flexible de douche): G 1/2 " (environ 21 mm)

Écrous des

raccordements d'eaue: G^{3 / 4} " (env. 30 mm)

Consignes de sécurité

Tenez le produit éloigné des enfants. Ce produit n'est pas un jouet.

ATTENTION AU RISQUE D'ÉLECTROCUTION! Toute fuite ou écoulment d'eau peut représenter un danger de mort par décharge électrique. Contrôlez minutieusement l'étanchéité de tous les raccords. Il faut en outre s'assurer que tous les cables des appareils electrométriques soient installés correctement et en toute sécurité.

■ ATTENTION! RISQUE DE BLESSURE!

Vérifier que toutes les pieces sont en parfait état et correctement montées. Risque de blessures en cas de montage incorrect.

N'oubliez pas que les rondelles et garnitures sont des pieces d'usure qui doivent être remplacées de temps en temps.

Les pieces endommagées peuvent avoir un impact sur la sécurité et le fonctionnement du matériel.

■ ATTENTION! RISQUE DE DOMMAGE

MATÉRIEL! Confiez exclusivement le montage à des techniciens qualifiés. Des fuites ou écoulements d'eau peuvent entraîner des dégats considérables dans les batiments ou sur le

mobilier. Veuillez donc contrôle soigneusement l'étanchéité de tous les raccords.

Vérifiez que tous les joints sont correctement positionnés pour éviter toute fuite d'eau par défaut d'étanchéité.
ATTENTION! RISQUE DE BRULURE À L'EAU BOULLANTE! Lors du réglage de l'eau chaude, voirlez à ce que la température de l'eau ne soit pas trop chaude.
Familiarisez-vous avant l'installation avec toutes les particularités sur place, par ex. avec les raccords d'eau et les dispositifs d'arrêt.
Lire attentivement le mode d'emploi avant le montage et l'utilisation du produit. Conserver toutes les consignes de sécurité et instructions pour consultation ultérieure!

Montage

Installation du robinet

Indication: Recouvre les parties à visser d'un linge humide ou d'une gaine en plastique afin que les pièces ne soient pas rayées.

Fermez l'arrivée d'eau principale avant installation, pour éviter une sortie d'eau par manque d'étanchéité.
- Installer la robinetterie au raccord mural, comme indiqué sur la figure A.

Raccordement des accessoires (tete de douche et flexible de douche) *:

Indication: Recouvre les parties à visser d'un linge humide ou d'une gaine en plastique afin que les pièces ne soient pas rayées.

Vissez un flexible de douche standard sur le filetage 4b.
Fixez une fete de douche standard sur le flexible de douche*.
Suivez en outre les directives de montage des accessoires.

* (ne fait pas partie de la livraison)

Rinçage de la robinetterie

Afin d'éliminer toutes éventuelles impuretés, il convient de rincer la robinetterie avant la première utilisation. Proceder comme suit (voir fig. B).
Devisser la buse de melange 5.
Ouvrir l'alimentation principale en eau et laisser l'eau couler pendant deux minutes.
Revisser la buse de melange.

Utilisation

- Mise en service

Indication: Rincez généreusement les conduites de la robinetterie après une longue période 'inactivité pour éliminer eaux stagnantes et possibles résidus.

- Régler le début d'eau

Tournez le régulateur du début d'eau pour régler l'intensité du début d'eau.

Augmenter:

Tournez le régulateur du début d'eau vers le haut.

Diminuer :

Tournez le régulateur du début d'eau vers le bas.

- Régler la température de l'eau

Tournez le régulateur de la température d'eau pour régler la température de l'eau.

Augmenter:

Tournez le régulateur de la température d'eau vers le bas.

Diminuer :

Tournez le régulateur de la température d'eau vers le haut.

- Limitation de la température

Une limitation de la température empêche un réglage involtaire de la température de l'eau supérieure à 38 °C. Si vous désirez une température plus élevé, appuyez sur le bouton-poussoir de la poignée de selection de la température et tournez en même temps la poignée de selection de la température vers le bas jusqu'à atteindre la température désirée.

- Fonction Eco-Stop

La robinetterie est équipée d'une fonction Eco-Stop qui limite le début d'eau. Enconcer le bouton possoir sur le régulateur pour le début d'eau 6 et tourner simultanément le régulateur du début vers le haut pour augmenter le début.

Inverseur arrivée d'eau baignoire/douce (uniquement pour HG00625A)

Voir illustration C.

Remarque: Si vous coupez le débit d'eau par le biais du régulateur 6, la robinetterieonne passag automatiquement en remplissage baigmoire.

- Entretien et nettoyage

- Entretien et nettoyage de la robinetterie

Les robinetteries sanitaires requièrent un entretien particulier. Veuillez donc respecter les instructions suivantes:

N'utilisez pas de produits decapants ni de produit contenant de l'alcool car ils pourraient endommages le dispositif.

Nettoyez uniquement votre robinetterie à l'eau claire avec un dénergent neutre et un chiffon doux ou une peu de chamois.

Devissez régulierement la buse de mélange 5 et éliminez les dépôts de calcaire ou les corps étrangers.

Le non-respect des instructions d'entretien peut entrainer des dommages sur la surface. Il est alors impossible de revendiquer les droits de garantie.

- Mise au rebut

L'emballage se compose de matières recyclables pouvant etre mises au rebut dans les déchetteries locales.

Votre mairie ou votre municipalité vous renseigneront sur les possibilités de mise au rebut des produits usages.

Informations

• Potabilité de l'eau du robinet

Informez-vous auprès des autorités locales sur la potabilité de l'eau dans notre ville / commune.

D'une façon générale, pour la potabilité de l'eau du robinet, nous recommendons :

Laisser couler l'eau un bref moment si elle a stagné plus de quatre heures dans les tuyauteries. de ne pas utiliser d'eau stagnante pour préparer les repas et les boissons, et tout particulièrement pour les nourrissons. Sinon, cela présente des risques pour la santé. L'eau qui sort du robinet est bonne lorsqu'elle est nettement plus fraîche que l'eau stagnante.

N'utilisez pas d'eau stagnante venant de tu-yauteries chromées pour la nourriture et / ou le soin corporel si vous étes allergique au nickel. Une telle eau peutContainir une grande quantité de nickel et provoquer des réactions allergiques.

N'utilisez pas d'eau potable venant de tuyauteries de plomb pour la préparation d'aliments pour nourrisson et / ou pendant la grossesse. Le plomb pénétre dans l'eau potable, ce qui

est particulièrement dangereux pour la santé des nourrissons et des jeunes enfants.

Garantie

Le produit a été fabriqué selon des critères de qualité stricts et contrôle consciencieusement avant sa livraison. En cas de défaillance, vous étés en droit de returner ce produit au vendeur. La présente garantie ne constitue pas une restriction de vos droits légaux.

Ce produit bénéficia d'une garantie de 5 ans à compter de sa date d'achat. La durée de garantie débute à la date d'achat. Veuillez conserver le ticket de caisse original. Il fera office de preuve d'achat.

Si un problème matériel ou de fabrication avait survenir dans 5 ans suivant la date d'achat de ce produit, nous assurons à notre dépréciation la réparation ou le remplacement du produit sans frais supplémentaires. La garantie prend fin si le produit est endommagé suite à une utilisation inappropriée ou à un entretien défaignant.

La garantie couvre les vices matériels et de fabrication. Cette garantie ne s'étend ni aux pieces du produit soumises à une usure normale (p. ex. des piles) et qui, par conséquent, peuvent être considérées comme des pieces d'usure, ni aux dommages sur des composants fragiles, comme des interrupteurs, des batteries ou des éléments fabriqués en verre.
